罩 - 防尘 - 制动 - 后 - LH(拆卸和更换)

校正代码 33011802 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 28 日:更新了电子驻车制动 (EPB) 维护模式参考。
  • 2023 年 6 月 15 日:添加了完整程序概览视频,仅作为补充材料。
  • 1062500-00-A 磁场观察器卡片
  • 1096075-00-A 液压轮毂拉拔器工具
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

扭矩规格

表 1. 扭矩规格:罩 - 防尘 - 制动 - 后 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
左后制动防尘罩至转向节
8 Nm (5.9 lbs-ft)
  • 梅花 T30 套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
轮毂轴承至转向节
78 Nm (57.5 lbs-ft)
  • 18 毫米套筒
  • 3 英寸加长件
  • 棘轮/扭矩扳手
重复使用
左后驱动单元半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
  • 断路器杆
更换
将后制动钳固定到转向节的螺栓
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换

拆卸

  1. 拆下所有轮毂盖,然后松开 LH 后轮毂螺母。此时切勿拆下轮毂。请参阅轮毂总成(拆卸和安装)
  2. 松开 LH 后驱动单元半轴螺母。
  3. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  4. 将车辆置于电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH(释放)
  5. 拆卸左后轮毂。请参阅举升车辆 - 双柱举升机
  6. 拆下并弃用 LH 后驱动单元半轴螺母。
  7. 拆卸左后制动盘。请参阅制动盘 - 后 - LH(拆卸和更换)
  8. 将轮毂拉拔器工具置于 LH 后车轮支柱上,然后用手拧紧轮毂螺母 (x5)。
  9. 使用轮毂拉拔器从轮毂花键上松开半轴。
    提示: 将轮毂固定在适当位置的同时,顺时针转动液压轮毂拉拔器工具把手,从轮毂花键上分开 LH 后驱动单元半轴。
  10. 拆下并弃用将 LH 后轮毂固定到转向节的螺栓,然后从车上拆下轮毂。
    图 1. 为清晰起见,图中的半轴已隐藏

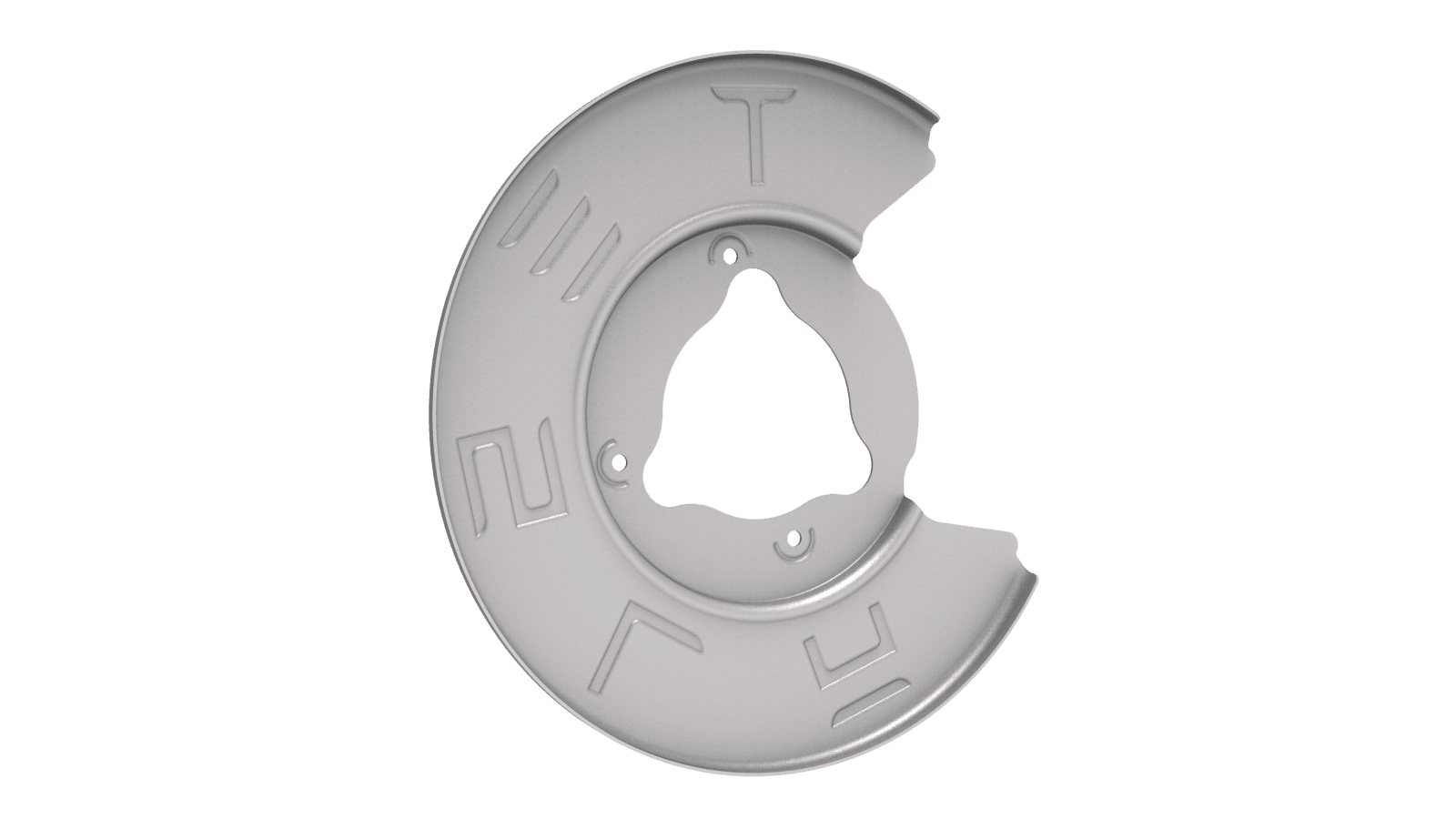

  11. 拆卸将左后制动防尘罩固定到转向节的螺栓,然后将防尘罩从车辆上拆下。

安装

  1. 将左后制动防尘罩放置在转向节上,然后安装将防尘罩固定到转向节的螺栓。
    8 Nm (5.9 lbs-ft)
  2. 使用磁场观察卡检查 LH 后轮毂的调节环。
  3. 仅向左后驱动单元半轴外侧与轮毂轴承之间的接触面上涂抹约 1 克的Molykote M-77 润滑剂
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑剂。如果错涂润滑剂,请使用车间毛巾将花键擦拭干净。
    图 2. 润滑红色标注区域
  4. 将左后驱动单元半轴放置在左后轮毂轴承花键上,然后安装新的螺栓,将轮毂轴承固定到转向节。
    78 Nm (57.5 lbs-ft)
    图 3. 为清晰起见,图中的半轴已隐藏
  5. 手动拧紧半轴上的新后驱动单元半轴螺母。
  6. 安装 LH 后制动盘和制动钳,但切勿执行任何道路测试。请参阅制动盘 - 后 - LH(拆卸和更换)
  7. 将 LH 后轮安放到车轴上,然后用手拧紧 LH 后轮毂螺母。
  8. 降下车辆,然后将车辆换入驻车挡(这将禁用 EPB 维护模式)。
  9. 拧紧 LH 后轮毂螺母。请参阅轮毂总成(拆卸和安装)
  10. 拧紧 LH 后驱动单元半轴螺母。
    300 Nm (221.2 lbs-ft)
  11. 安装所有已拆下的轮毂盖。
