传动装置 - 便利进出 - 60 百分比滑轨 - 第二排座椅（七座）（拆卸和更换）

校正代码 13020012 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排 LH 座椅总成。请参阅座椅总成 - 第二排 - LH（七座）（拆卸和更换）。
  2. 在助手的帮助下，将第二排 LH 座椅总成放置在稳定的工作区域。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免座椅总成翻倒。向下折叠中央扶手，以稳定重量。使用压舱袋，并根据需要使用任何其他支撑物。
  3. 拆下第二排 LH 座椅脚踢罩。请参阅盖板 - 脚踢 - 第二排座椅 - LH（七座）（拆卸和更换）。
  4. 拆下将第二排 LH 后座垫底盘连接到座椅骨架的螺栓。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  5. 拆下将第二排 LH 座椅侧护板连接到座椅总成的夹子。
  6. 抬起第二排 LH 座椅侧护板，并移出座椅总成，以将其释放。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿将侧护板拉出座椅总成，因为仍然连接有电气连接器。
  7. 断开第二排 LH 座椅侧护板电气连接器，然后从总成上拆下侧护板。
  8. 拆下第二排 LH 座垫底盘螺栓。
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  9. 松开从内侧内总成连接第二排 LH 座椅内侧外罩的夹子，然后从总成上拆下此罩。
  10. 松开将第二排 LH 座椅系带连接到内侧内总成的钩子。
  11. 拆下第二排 LH 座椅内侧内总成螺栓。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  12. 将第二排 LH 座椅总成面朝上放置。
  13. 拆下第二排 LH 座垫底盘夹子。
  14. 抬起第二排 LH 座垫总成，但切勿将其拆下。

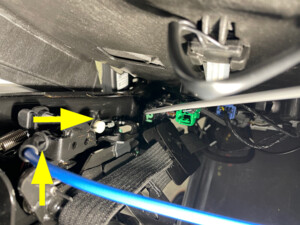

  15. 松开将第二排 LH 座椅便利进出电缆连接到外侧便利进出闩锁的夹子。
  16. 松开将第二排 LH 座椅便利进出电缆连接到内侧便利进出闩锁的夹子。
  17. 断开第二排 LH 座椅便利进出执行机构电气连接器。
  18. 拆下将第二排 LH 座椅便利进出执行机构连接到座椅总成的螺钉，然后将此执行机构从总成上拆下。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 将第二排 LH 座椅便利进出执行机构安装到座椅总成上，然后安装将此执行机构连接到总成的螺钉。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  2. 连接第二排 LH 座椅便利进出执行机构电气连接器。
  3. 将第二排 LH 座椅便利进出电缆安装到外侧便利进出闩锁上。
  4. 将第二排 LH 座椅便利进出电缆安装到内侧便利进出闩锁上。
  5. 降低第二排 LH 座椅总成。
    Informational PurposesAn informational icon, calling your attention
    注
    确保不挤压座垫总成和座椅骨架之间的电缆和线束。
  6. 安装第二排 LH 座垫底盘夹子。
  7. 拆下第二排 LH 座椅内侧内总成螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 将第二排 LH 座椅系带钩到内侧内总成上。
  9. 将第二排 LH 座椅内侧外罩安装到内侧内总成。
  10. 安装第二排 LH 座垫底盘螺栓。
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  11. 连接第二排 LH 座椅侧护板电气连接器。
  12. 抬起第二排 LH 座椅侧护板，然后将侧护板钩上座垫总成。
  13. 安装将第二排 LH 座椅侧护板连接到座椅总成的夹子。
  14. 安装将第二排 LH 后座垫底盘连接到座椅骨架的螺栓。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  15. 断开第二排 LH 座椅靠背倾角调节执行机构电气连接器。
  16. 使用座椅折叠工具将靠背倾角调节执行机构电气连接器连接到靠背倾角调节执行机构，然后打开开关，向下折叠第二排 LH 座椅。
  17. 将座椅折叠工具从第二排 LH 座椅断开。
  18. 连接第二排 LH 座椅靠背倾角调节执行机构电气连接器。
  19. 安装第二排 LH 座椅脚踢罩。请参阅盖板 - 脚踢 - 第二排座椅 - LH（七座）（拆卸和更换）。
  20. 在助手的帮助下，将第二排 LH 座椅总成放置到车上。
  21. 在第二排 LH 座椅骨架上连接逻辑电气连接器。
  22. 安装并用手拧紧将第二排 LH 座椅连接到车辆的新螺栓。
  23. 拧紧将第二排 LH 座椅总成连接到车辆的螺栓。
    37 Nm (27.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    按以下顺序拧紧螺栓：外侧前部、内侧后部 (x2)、外侧后部、内侧前部。
    提示： 推荐使用以下工具：
    • 11 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  24. 将座舱毡毯放置入位，然后固定 Velcro。
  25. 将第二排 LH 座椅扶起至垂直位置。
  26. 安装第二排 LH 座椅外侧滑轨罩。请参阅盖板 - 座椅滑轨 - 第二排座椅 - LH（七座）（拆卸和更换）。
  27. 安装第二排座椅中间滑轨罩。请参阅盖板 - 座椅滑轨 - 第二排座椅 - 中间（七座）（拆卸和更换）。
  28. 安装 C 柱 LH 下部饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
  29. 将前排座椅移回原位。
  30. 升起所有车窗，关闭所有车门。
