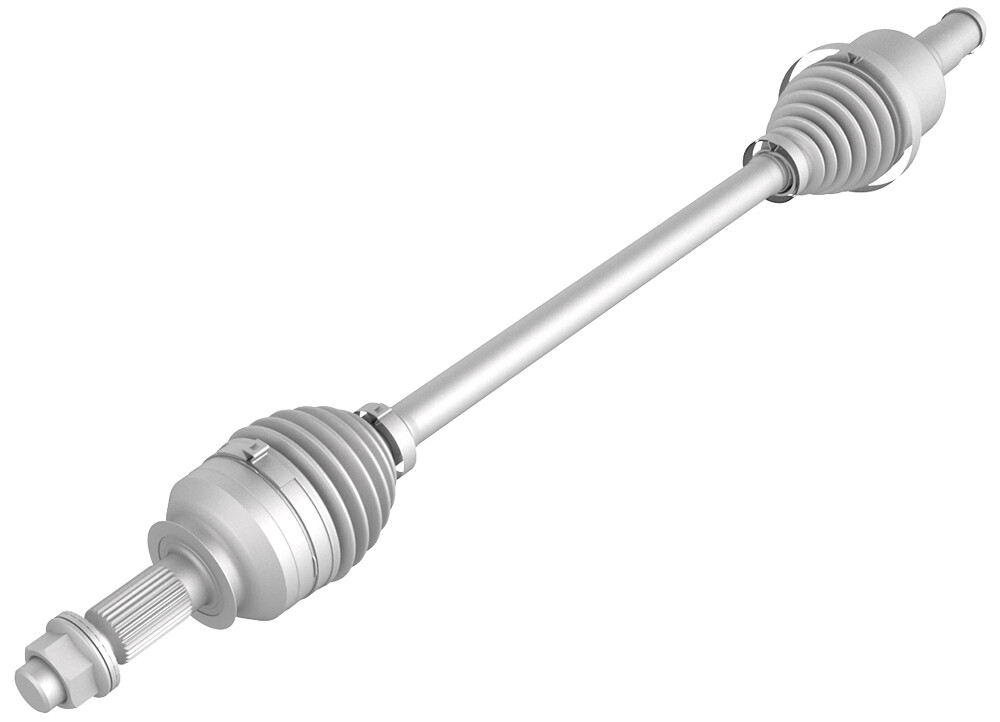

半轴 - 后驱动单元 - LH（拆卸和更换）

校正代码 40302002 1.44 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 25 日：将后上前连杆至转向节扭矩值从 76 Nm 更新至 84 Nm。
  • 2023 年 8 月 28 日：更新了电子驻车制动 (EPB) 维护模式参考。
  • 2023 年 6 月 29 日：添加了完整程序概览视频，仅作为补充材料。
  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源，XP-10
  • 1498673-00-A 轴拆卸工具线缆套件，MS/MX/M3
  • 1096075-00-A 液压轮毂轴承拉拔器工具
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

拆卸

  1. 用双柱举升机举升车辆。请参阅举升车辆 - 双柱举升机。
  2. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH（释放）
  3. 松开左后轮毂带耳螺母，但请勿在此时拆下轮毂。请参阅轮毂总成（拆卸和安装）。
  4. 松开左后车轴螺母，但此时请勿将其拆下。
    提示： 推荐使用以下工具：
    • 32 毫米深冲击套筒
  5. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  6. 拆下左后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
  7. 拆下左后轮毂。
  8. 拆下并弃用将左后制动钳支架固定到转向节的螺栓。
    提示： 推荐使用以下工具：
    • E18 套筒扳手
  9. 将左后制动钳从左后悬架上拆下，然后使用 S 型钩将其挂在车身上。
  10. 拆下并弃用将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓，然后将传感器从转向节上拆下。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
  11. 松开卡子，然后拆下将左后防抱死制动系统轮毂转速传感器电缆固定到左后转向节和副车架支架的索环。
  12. 拆下并弃用螺母，然后拆下将左半轴固定到轮毂轴承总成的垫圈。
    提示： 推荐使用以下工具：
    • 32 毫米深冲击套筒
  13. 拆下将制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
  14. 将轮毂轴承拉拔器安装到左后制动盘上，然后将拉拔器垫圈（5 个）和带耳螺母（5 个）安装到制动盘螺柱上并手动拧紧。
  15. 使用轮毂轴承拉拔器将半轴从轮毂轴承花键上松开。
    Informational PurposesAn informational icon, calling your attention
    注
    半轴在后续步骤中拆卸。
  16. 将带耳螺母（5 个）和拉拔器垫圈（5 个）从左后制动盘螺柱上拆下，然后将轮毂轴承拉拔器从制动盘上拆下。
  17. 安装将制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
    • 回旋头棘轮/扭矩扳手
  18. 在左后螺旋弹簧上安装一个弹簧压缩器。
    提示： 推荐使用以下工具：
    • Gedore 弹簧压缩器
  19. 在左后悬架下方放置支架。
  20. 拆下用于固定顶部支座处左后减震器的螺栓。
    提示： 推荐使用以下工具：
    • 15 毫米套筒
    • 3 英寸加长件

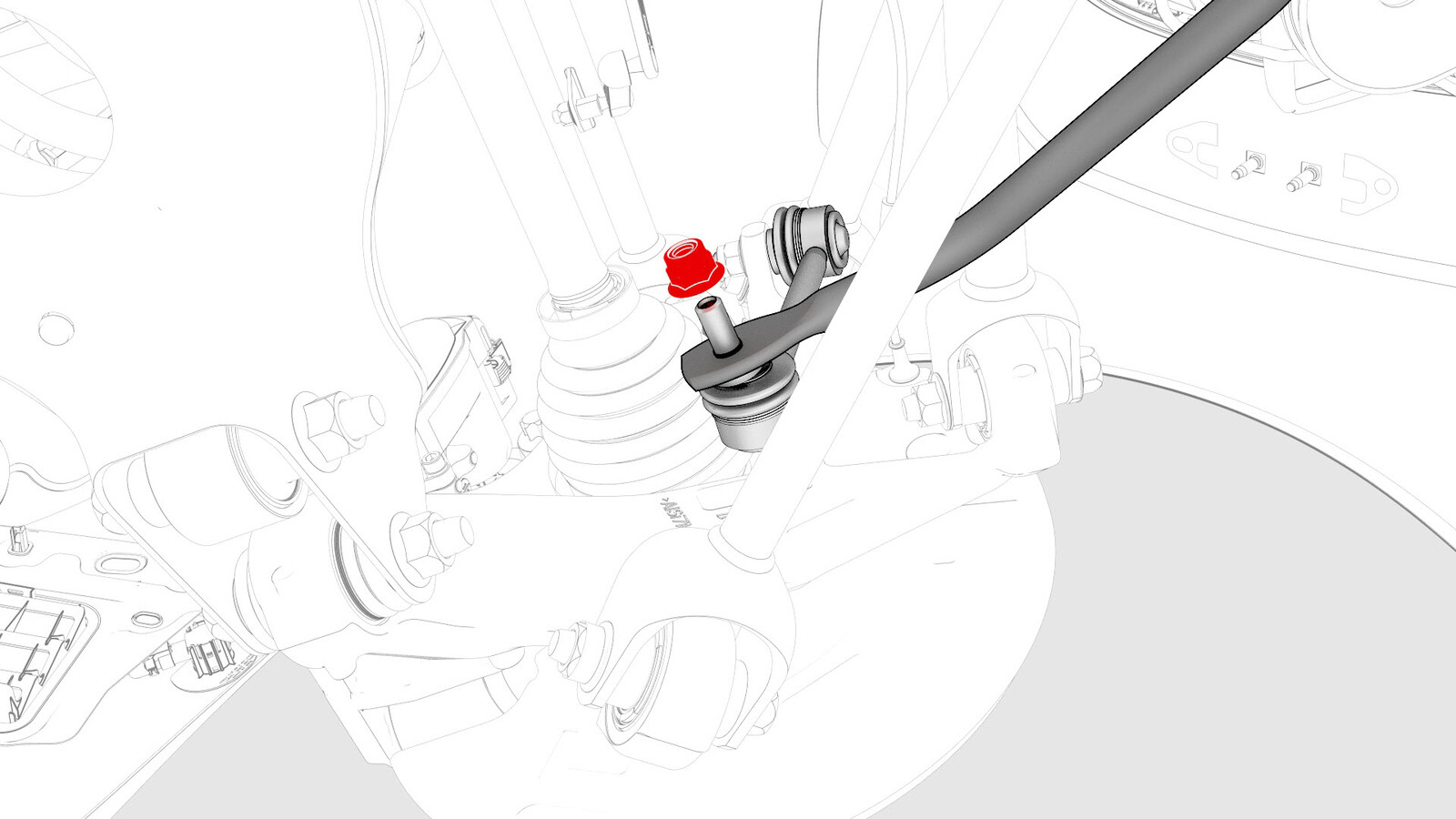

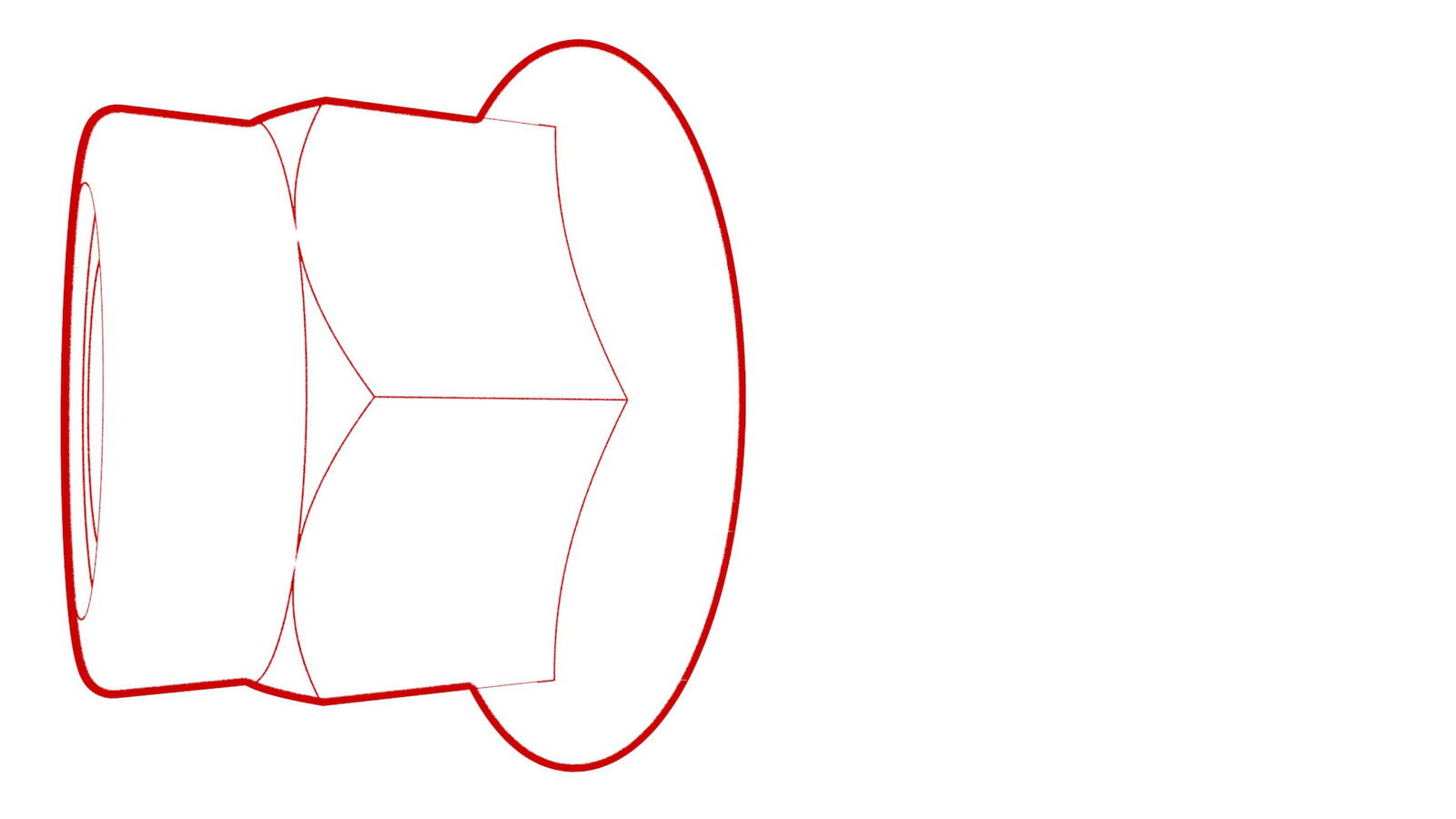

  21. 拆下并弃用将后平衡杆连杆固定到后平衡杆的螺母，然后将平衡杆从左侧末端连杆上拆下。
    提示： 推荐使用以下工具：
    • 15 毫米套筒
    • 15 毫米回旋头组合扳手
    • 5 毫米六角套筒
    Informational PurposesAn informational icon, calling your attention
    注
    松开螺母，然后用 5 毫米六角扳手反向固定球头。

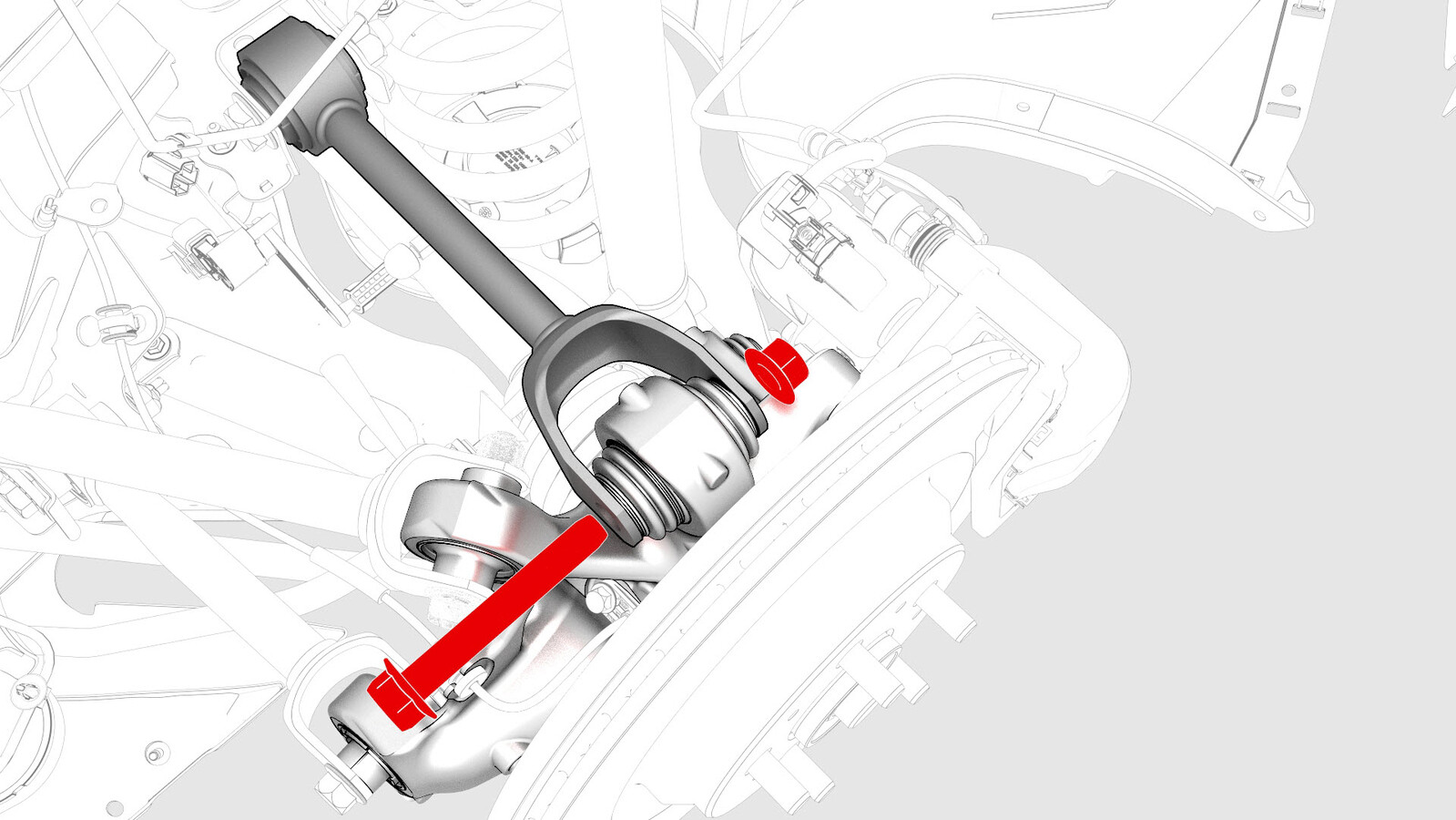

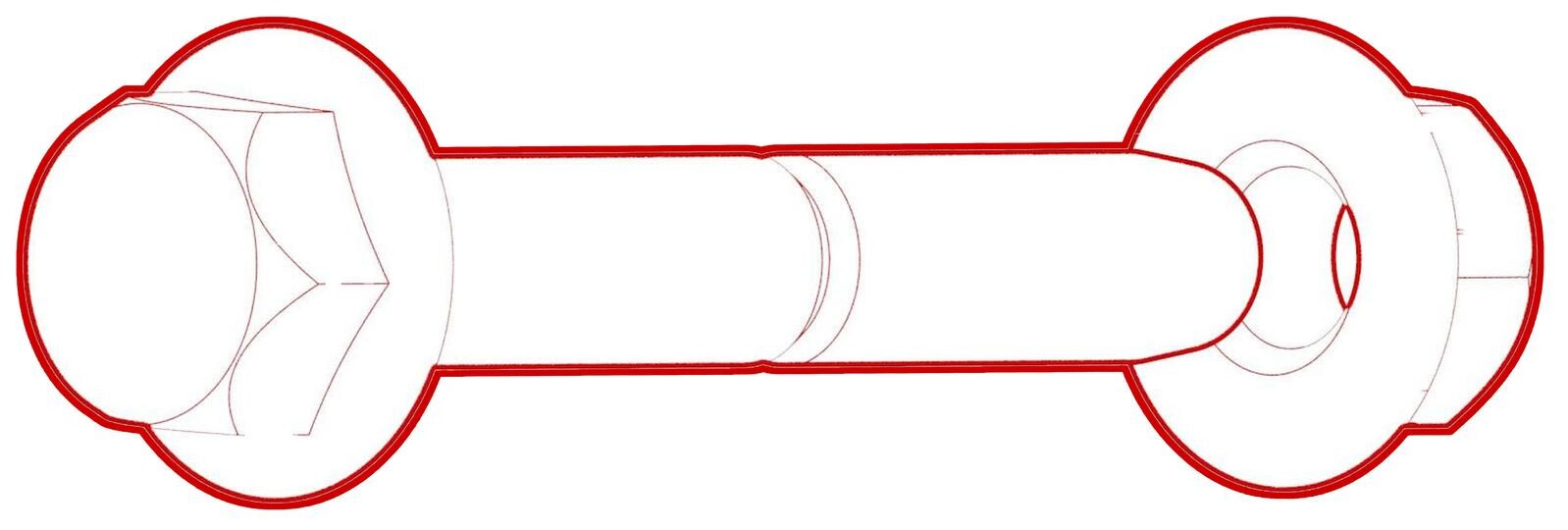

  22. 拆下将左侧上尾连杆固定到转向节的螺栓和螺母。
    提示： 推荐使用以下工具：
    • 21 毫米套筒
    • 6 英寸加长件
    • 21 毫米棘轮组合扳手

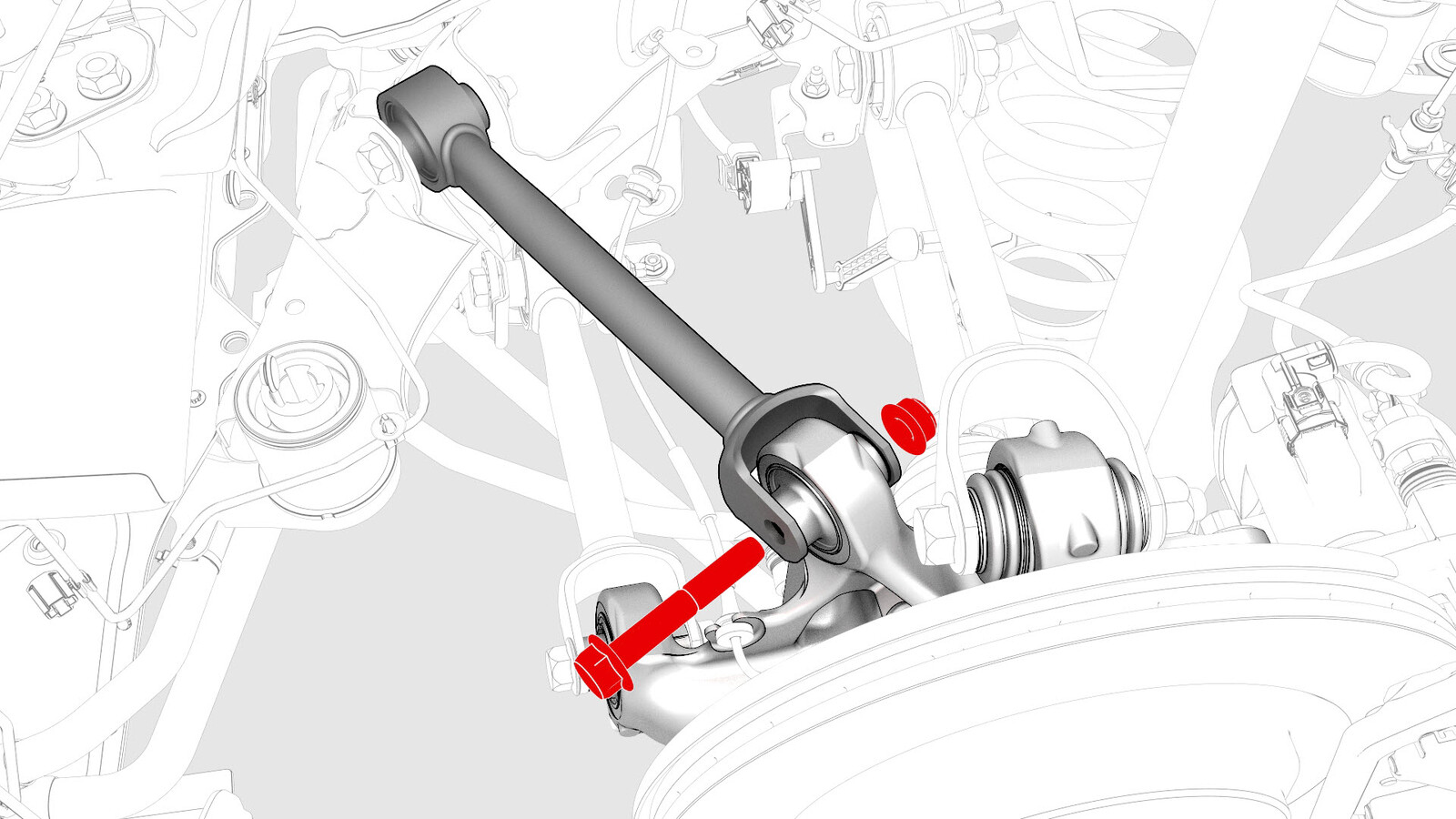

  23. 拆下将左侧上前连杆固定到转向节的螺栓和螺母。
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 3 英寸加长件
    • 18 毫米棘轮组合扳手
  24. 拆下将左侧止推杆固定到转向节的螺栓和螺母。
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
  25. 降下支架以便拆卸半轴。
  26. 在协助下，将半轴从轮毂轴承总成上分离，然后将半轴移至一旁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为降低人身伤害风险，拆卸半轴时，请根据需要佩戴防割手套和适当的个人防护装备 (PPE)。
  27. 将车轴拆卸工具线缆放置在左后驱动单元半轴内接头周围，然后使用电缆扎带将车轴拆卸工具线缆固定。
    图 1. 已将车轴从驱动单元上拆下，仅作示范
  28. 将车轴拆卸工具滑动锤挂在 2 个车轴拆卸工具电缆环上，然后使用滑动锤将半轴从驱动单元上拆下。

安装

  1. 仅向左后驱动单元半轴外侧与轮毂轴承之间的接合面上涂抹约 1 克的 Molykote M-77 润滑膏。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑剂。如果错涂润滑剂，请使用车间毛巾将花键擦拭干净。
  2. 将半轴安装到后驱动单元。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将半轴安装到驱动单元上时：
    • 注意请勿损坏或移动油封。
    • 确保卡环开口朝向驱动单元底部。
    • 将半轴小心推入驱动单元，直至半轴端头与小齿轮轴接触并发出“咔嗒”声。
    • 将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动单元分离，则需重新安装半轴，然后测试是否完全就位。
    • 将左半轴临时放置在下尾连杆上。
  3. 摆出转向节上部，然后将半轴与轮毂轴承接合。
  4. 将左后半轴花键与左后轮毂轴承花键对齐，然后将半轴安装到轮毂轴承中。
  5. 手动拧紧新的螺母和垫圈，将左后半轴固定到左后轮毂轴承总成。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿使用电动工具紧固螺母，否则可能会损坏螺纹。
    Informational PurposesAn informational icon, calling your attention
    注
    车轴螺母将在后续步骤中紧固。
  6. 在协助下，安装并手动拧紧将左侧止推杆固定到转向节的螺栓和螺母。
  7. 在协助下，安装并手动拧紧将左侧上前连杆固定到转向节的螺栓和螺母。
  8. 在协助下，安装并手动拧紧将左侧上尾连杆固定到转向节的螺栓和螺母。
  9. 安装一个新螺母，将后平衡杆连杆固定到后平衡杆，然后用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    提示： 推荐使用以下工具：
    • 15 毫米套筒
    • 15 毫米回旋头组合扳手
    • 5 毫米六角套筒
    Informational PurposesAn informational icon, calling your attention
    注
    用 5 毫米六角扳手反向固定球头。
  10. 安装用于固定顶部支座处左后减震器的螺栓。
    41 Nm (30.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 15 毫米套筒
    • 3 英寸加长件
  11. 拆下左后悬架下方的支架。
  12. 拆下将制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
  13. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上，然后手动拧紧带耳螺母。
  14. 使用起重机下方支架支撑轮毂轴承千斤顶适配器。
  15. 升起支架以模拟处于行驶高度的车辆。
    Informational PurposesAn informational icon, calling your attention
    注
    确保支架未阻碍调节弹簧压缩器或悬架螺栓的路径。
    Informational PurposesAn informational icon, calling your attention
    注
    使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内，如果需要，则调节支架或弹簧压缩器工具。
  16. 测量围板底部与后轴中心之间的距离，确保后悬架已设置到行驶高度：测得距离应为 427 毫米。
  17. 紧固将左侧止推杆固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
  18. 紧固将左后上前连杆固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    84 Nm (61.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 3 英寸加长件
    • 18 毫米棘轮组合扳手
  19. 紧固将左后下前连杆固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  20. 紧固将左侧上尾连杆固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 18 毫米套筒
    • 3 英寸加长件
    • 18 毫米棘轮组合扳手
  21. 拆下左后悬架下方的支架。
  22. 拆下轮毂轴承千斤顶适配器。
  23. 安装将制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
  24. 将弹簧压缩器从左侧螺旋弹簧上拆下。
  25. 安装索环并紧固将左后防抱死制动系统轮毂转速传感器电缆固定到左后转向节和副车架支架的卡子。
  26. 将左后防抱死制动系统轮毂转速传感器安装到左后转向节，然后安装一个新的螺栓，将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
  27. 安装新的螺栓，将左后制动钳支架固定到转向节。
    80 Nm (59.0 lbs-ft)
    提示： 推荐使用以下工具：
    • E18 套筒扳手
  28. 安装左后轮毂，然后手动拧紧将左后轮毂固定到轮毂轴承的带耳螺母。
  29. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  30. 安装左后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
  31. 降下车辆并将车辆换入“驻车”挡。
  32. 紧固轮毂带耳螺母。
    175 Nm (129.1 lbs-ft)
  33. 紧固左后车轴螺母。
    300 Nm (221.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 32 毫米深冲击套筒
  34. 安装左后轮毂中心盖或轮毂轴承盖。
  35. 将车辆驶离举升机。
  36. 检查车辆轮毂定位，并根据需要进行调整。请参阅四轮定位检查。
