锁扣 - 第二排 - RH（五座）（拆卸和更换）

校正代码 20057102 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 锁扣 - 第二排 - RH（五座）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排右侧锁扣固定到座椅框架的螺栓
40 Nm (29.5 lbs-ft)
  • 梅花 T50 套筒
 更换 螺栓固定在锁扣总成中

拆卸

  1. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆下第二排座椅靠背总成。请参阅 座椅靠背 - 第二排 - RH（拆卸和更换）。

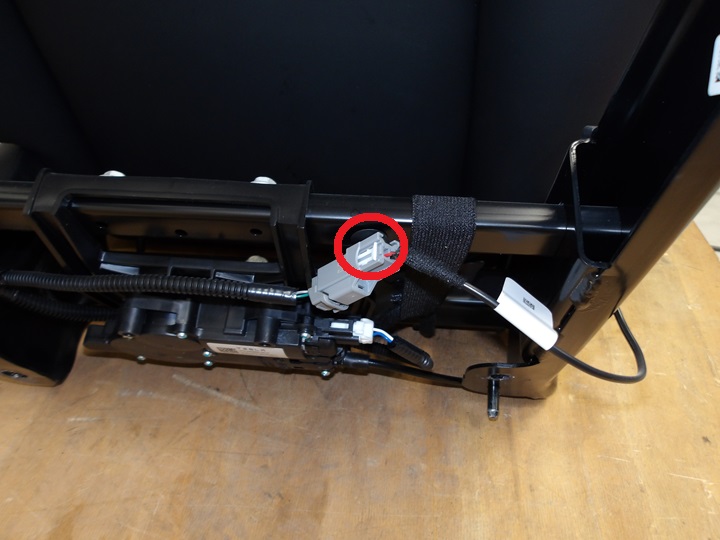

  3. 使用卡子撬具松开将第二排右侧锁扣连接器固定到座椅框架的卡子。

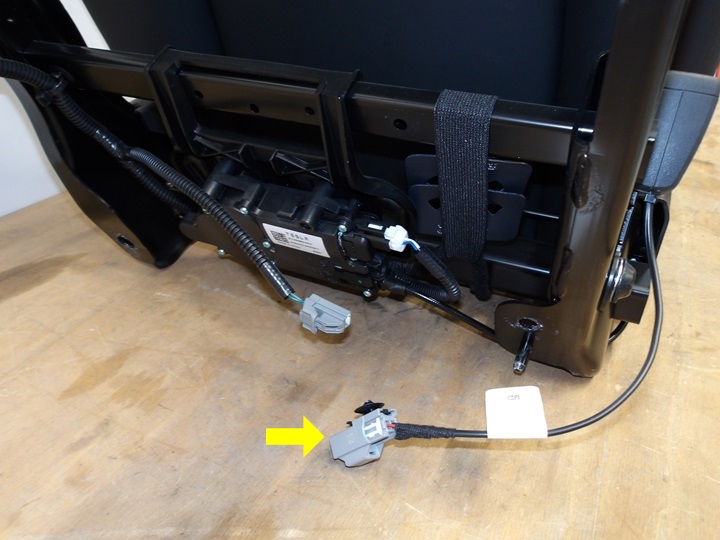

  4. 将第二排右侧锁扣电气连接器从 40 百分比座椅框架线束上断开。

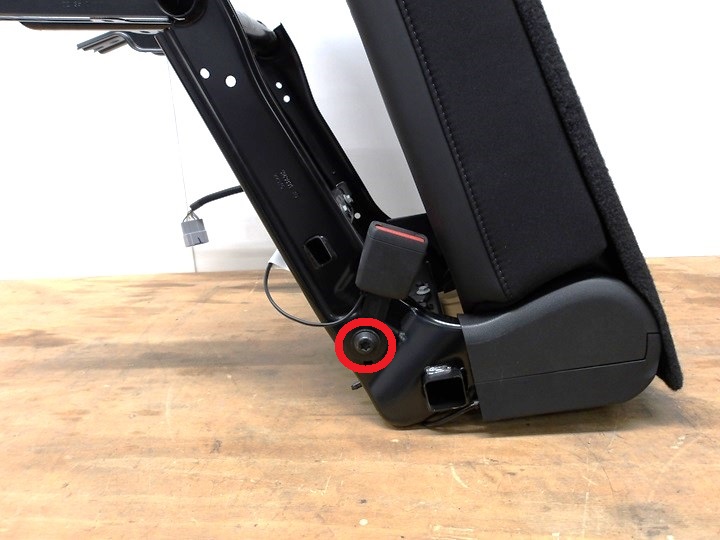

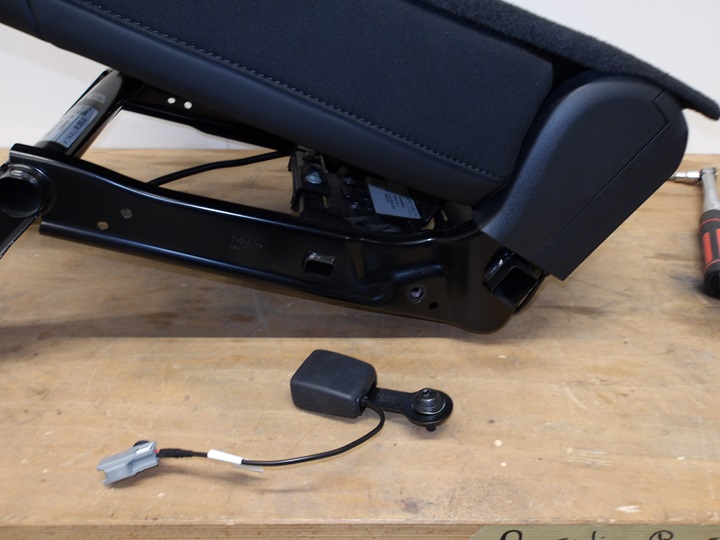

  5. 拆下将第二排 RH 锁扣固定到座椅框架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T50 套筒

安装

  1. 安装将第二排右侧锁扣固定到座椅框架的螺栓。
    40 Nm (29.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T50 套筒
  2. 将第二排右侧锁扣电气连接器连接到 40 百分比座椅框架线束上。
  3. 紧固将第二排右侧锁扣连接器固定到座椅框架的卡子。
  4. 安装第二排座椅靠背总成。请参阅 座椅靠背 - 第二排 - RH（拆卸和更换）。
  5. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
