无障碍前置摄像头视角（精准清洁挡风玻璃内侧）（北美）
校正代码 10200348 FRT 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
本程序所述各步骤仅适用于北美地区车辆。如果是北美以外地区车辆，请参阅 无障碍前置摄像头视角（精准清洁挡风玻璃内侧） （排）
- 玻璃清洁剂：
- 1083742-02-A - Zep 玻璃清洁剂
- 2249444-00-A - Zeiss 预润清洁湿巾
- MXE0000458 - Tramado 湿巾
- 无绒超细纤维毛巾：
- 2084223-00-A - 6 条装
- 2084180-00-A - 120 条装
- 如果所在地区没有以上零件号，请使用另一条崭新的、无绒超细纤维毛巾。
- LED 手电筒：
- 1523885-00-A - 可充电钢笔式手电筒
- 非破坏性塑料饰板工具：
- 1115421-00-B - 塑料饰板工具
- 丁腈手套
警告
若在移动服务中操作：车辆必须停放在有顶棚或阴凉处。请勿在露天环境下直接执行此操作。
程序
-
轻轻地将雨刮器臂从挡风玻璃上抬起，以接触雨刮器片，然后用异丙醇（擦拭用）清洁雨刮器片（2 个），尤其需清洁雨刮器片的边缘。
警告如果雨刮器片出现老化且需要更换，建议客户更换雨刮器片，以防导致摄像头能见度下降。警告抬起雨刮器臂时，请勿超出预期位置。注提醒客户按照“车主手册”中的说明定期清洁雨刮器片边缘。
- 将玻璃清洗液倒在一块超细纤维毛巾上，擦拭前挡风玻璃外表面，然后使用另一块干燥的超细纤维毛巾以划圈的方式擦拭挡风玻璃，直至玻璃基本干燥。确认挡风玻璃上无污点或残屑，然后等待 1 分钟，使其彻底风干。
-

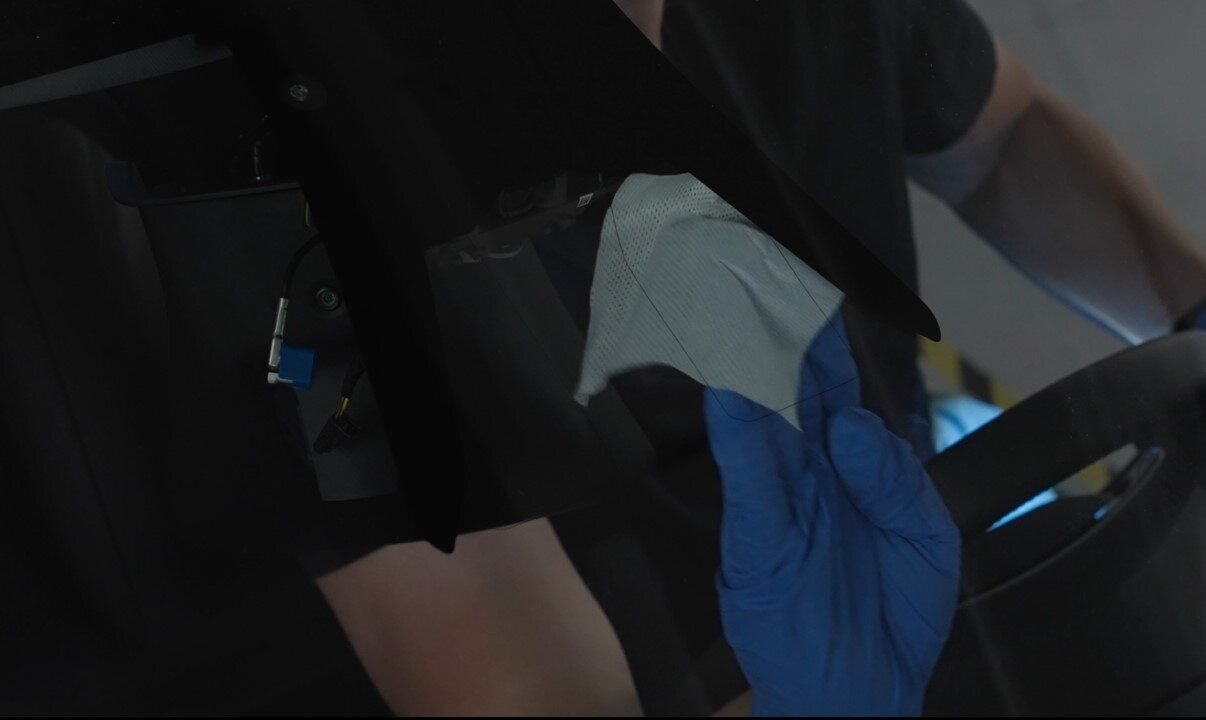

使用 LED 手电筒照射前置摄像头区域挡风玻璃的外表面，检查挡风玻璃内侧是否存在任何模糊点、起雾、污点或和/或残屑。按图示方式将手电筒的光束照向自己。
注请在室内进行检查。注手电筒应照在面向您的那一面挡风玻璃上；请参阅图片查看正确的检查方法。注如果按照检查方法使用手电筒检查后可以确认存在模糊点和污迹，请继续下一步骤。

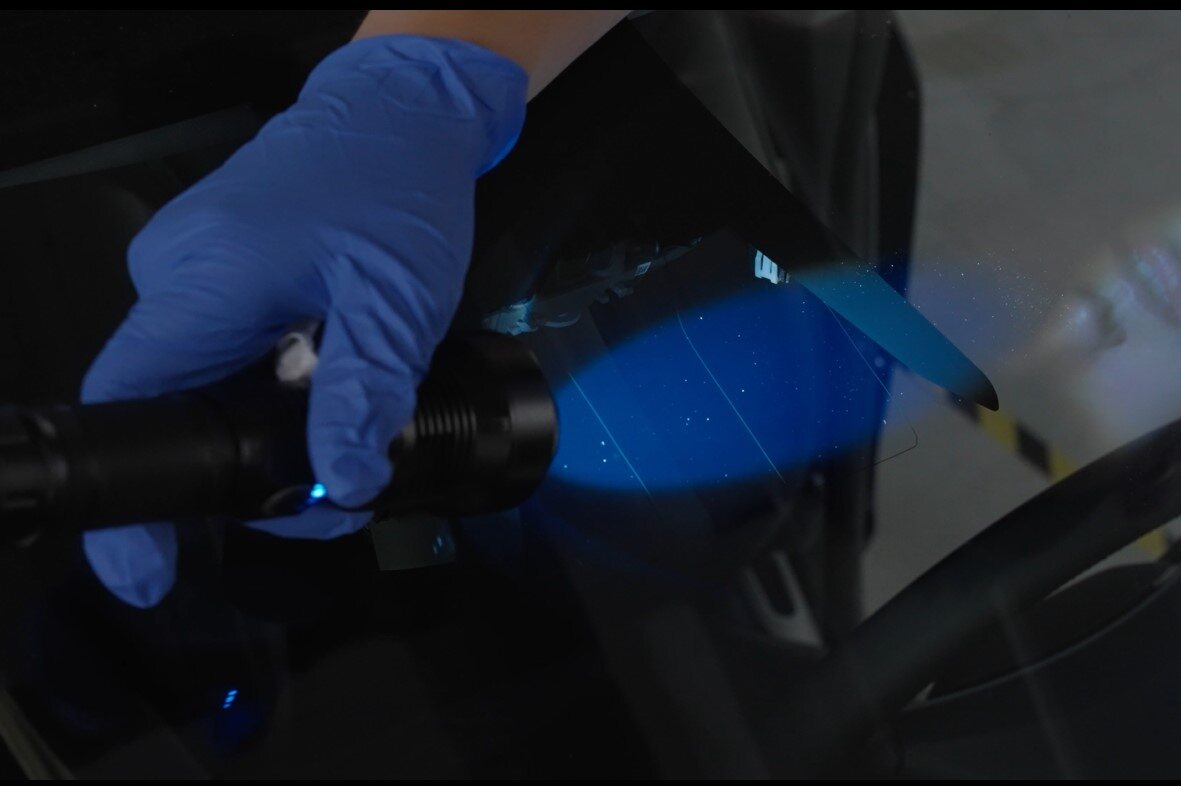

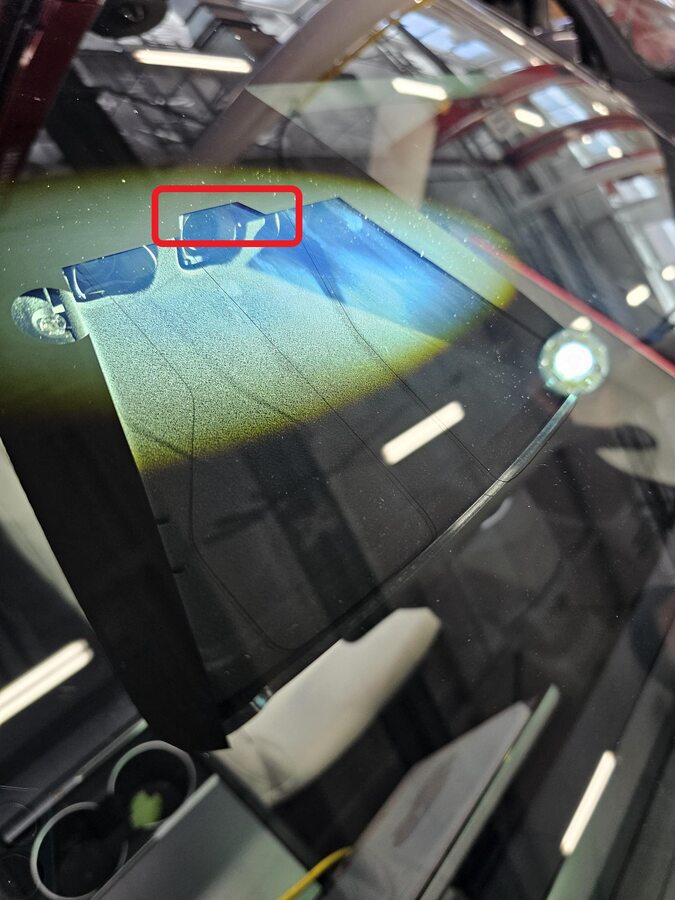

图 1. 检查方法
图 2. 不良检查示例
图 3. 起雾挡风玻璃示例
- 打开 LH 前车门，降下 LH 前车窗。
-

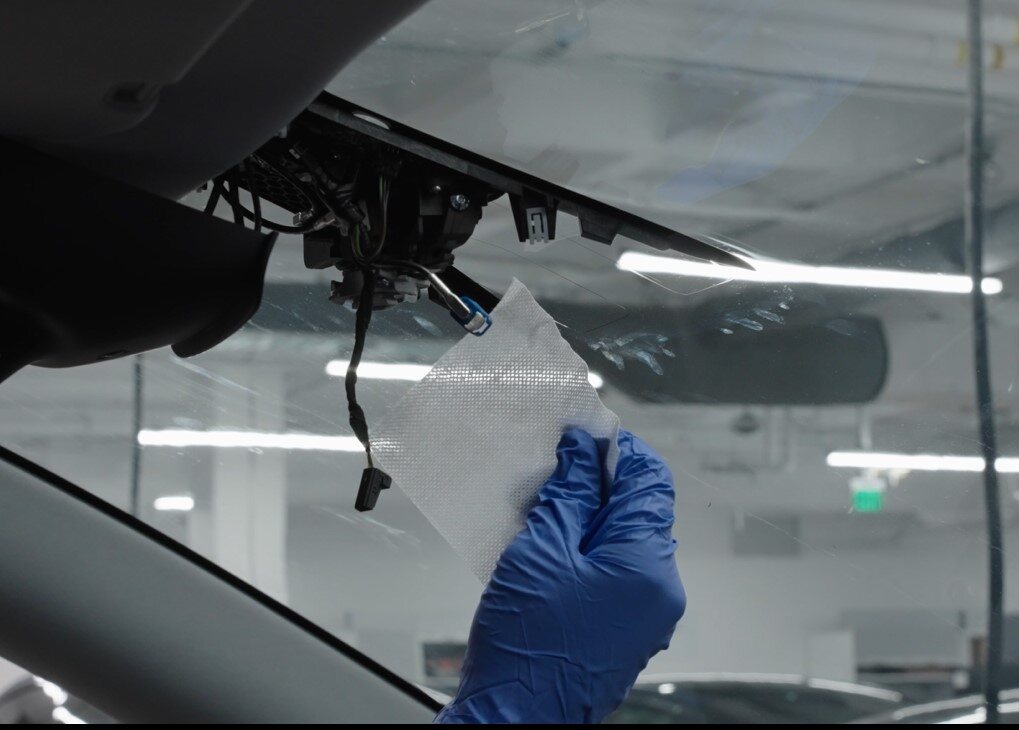

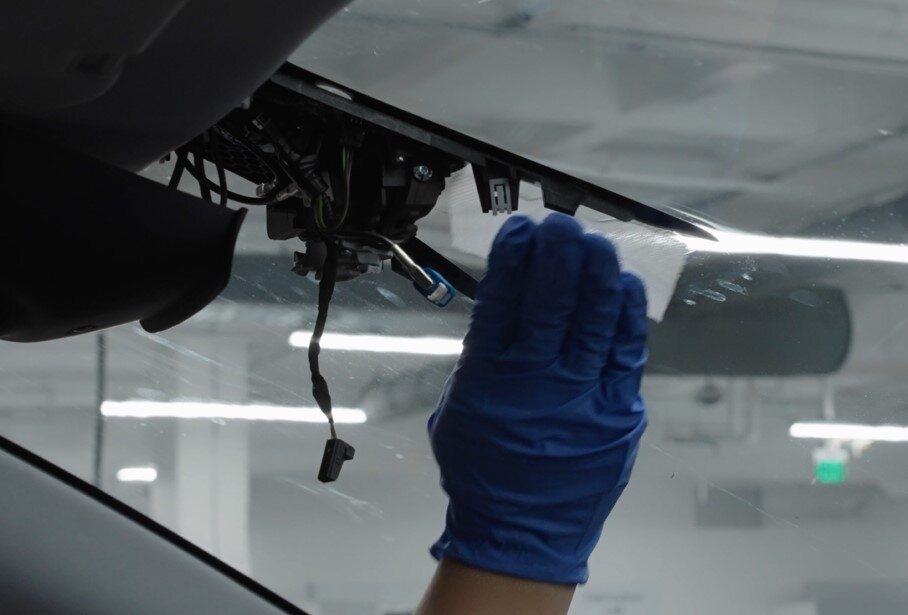

按照如下步骤清洁前置摄像头区域挡风玻璃的内表面：
注请彻底清洁整个区域，包括所有边角。注对于 HW4 车辆，需特别注意确保凹槽干净（请参阅图片确认凹槽位置）。

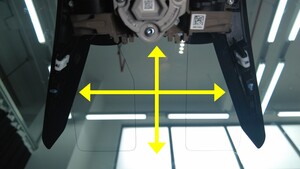

图 4. 前置摄像头区域

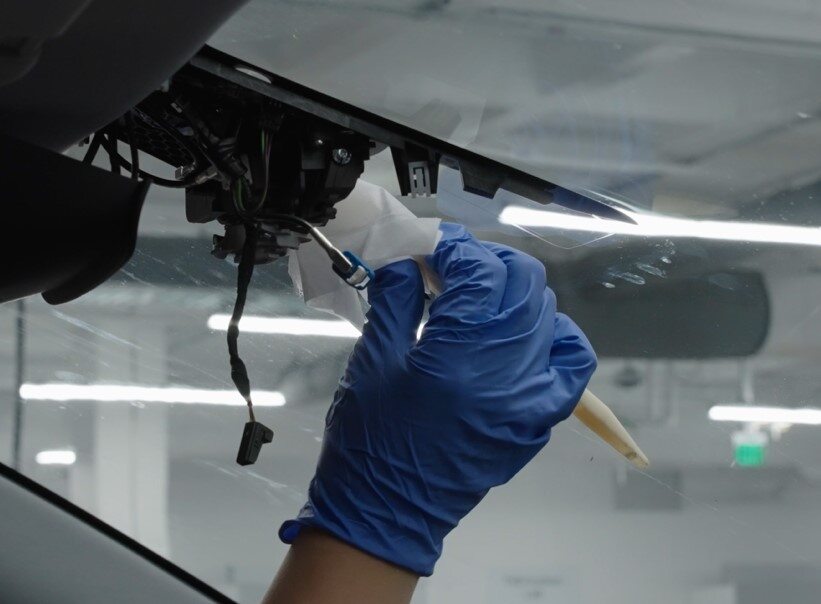

图 5. 塑料饰板工具；上抬并清洁摄像头和挡风玻璃之间的缝隙

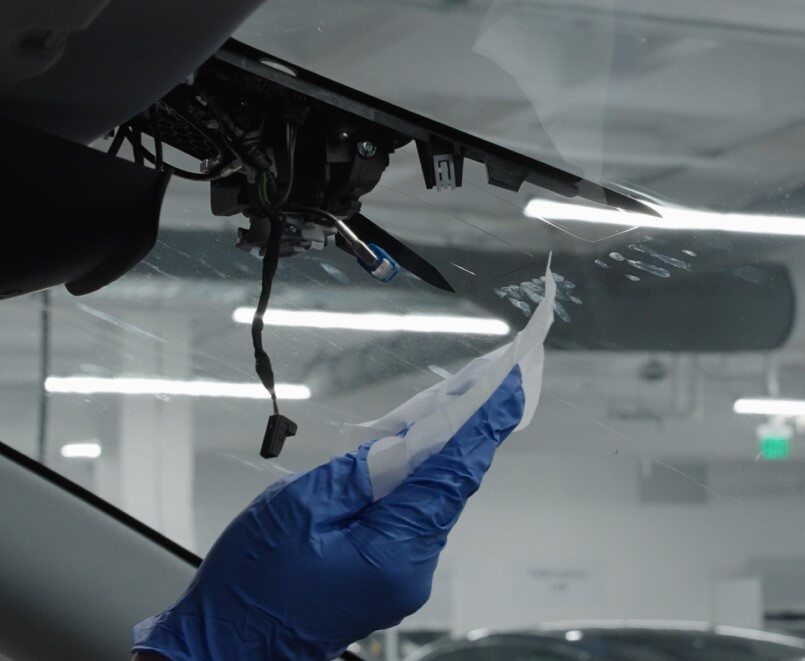

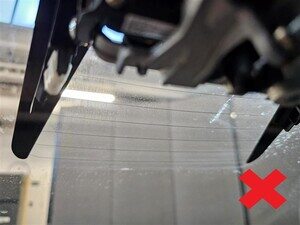

图 6. 不合格作业示例

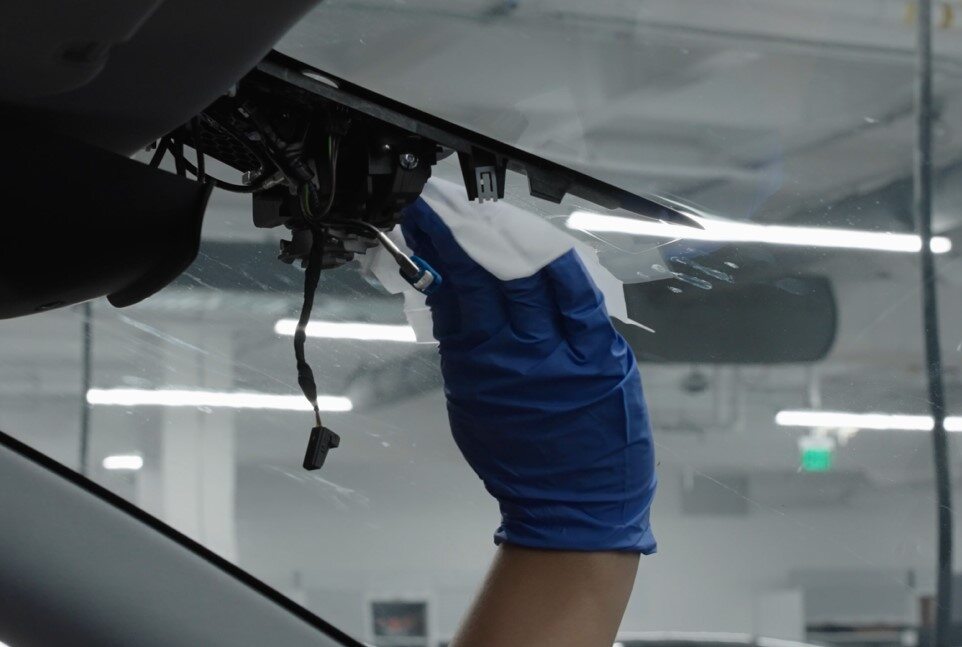

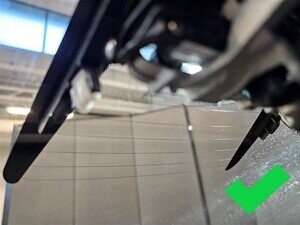

图 7. 合格作业示例

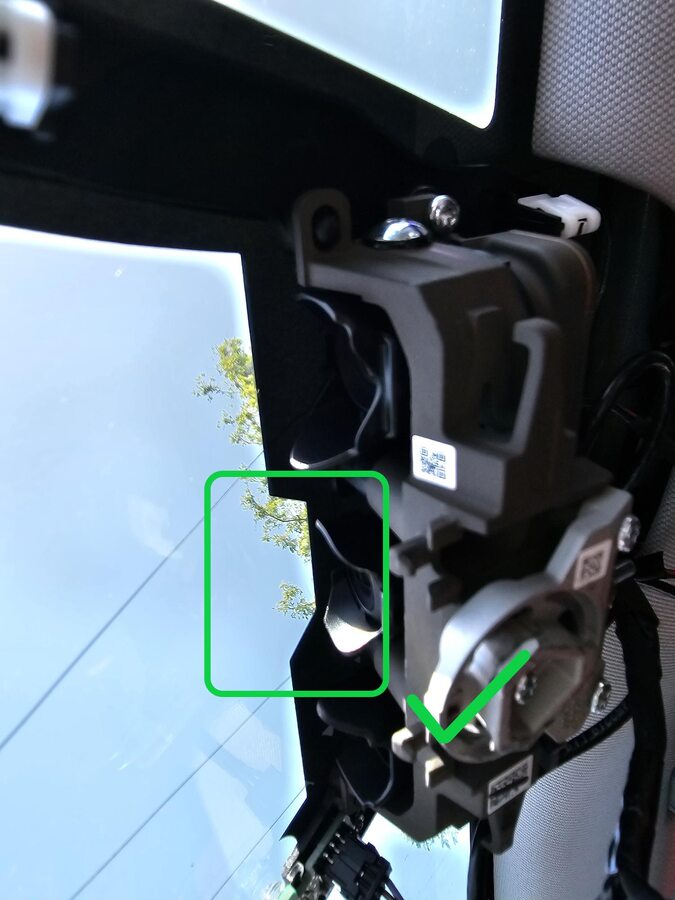

图 8. HW4 车辆凹槽
-
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击，选择Main/Wide/Narrow选项卡，以预览所有前置摄像头并评估目视清晰度。
- 所有摄像头镜片上均无明显残屑或污垢后，继续执行下一步骤，重新安装为便于操作而拆卸下来的所有部件。
- 如果图像模糊或视线受阻，请根据需要继续清洁摄像头镜片。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连
- 解锁车辆网关。
-
如果出现摄像头 FOV 残屑警报，请清除警报。
- 在触摸屏上，点击，点击Run，然后等待例行程序完成。

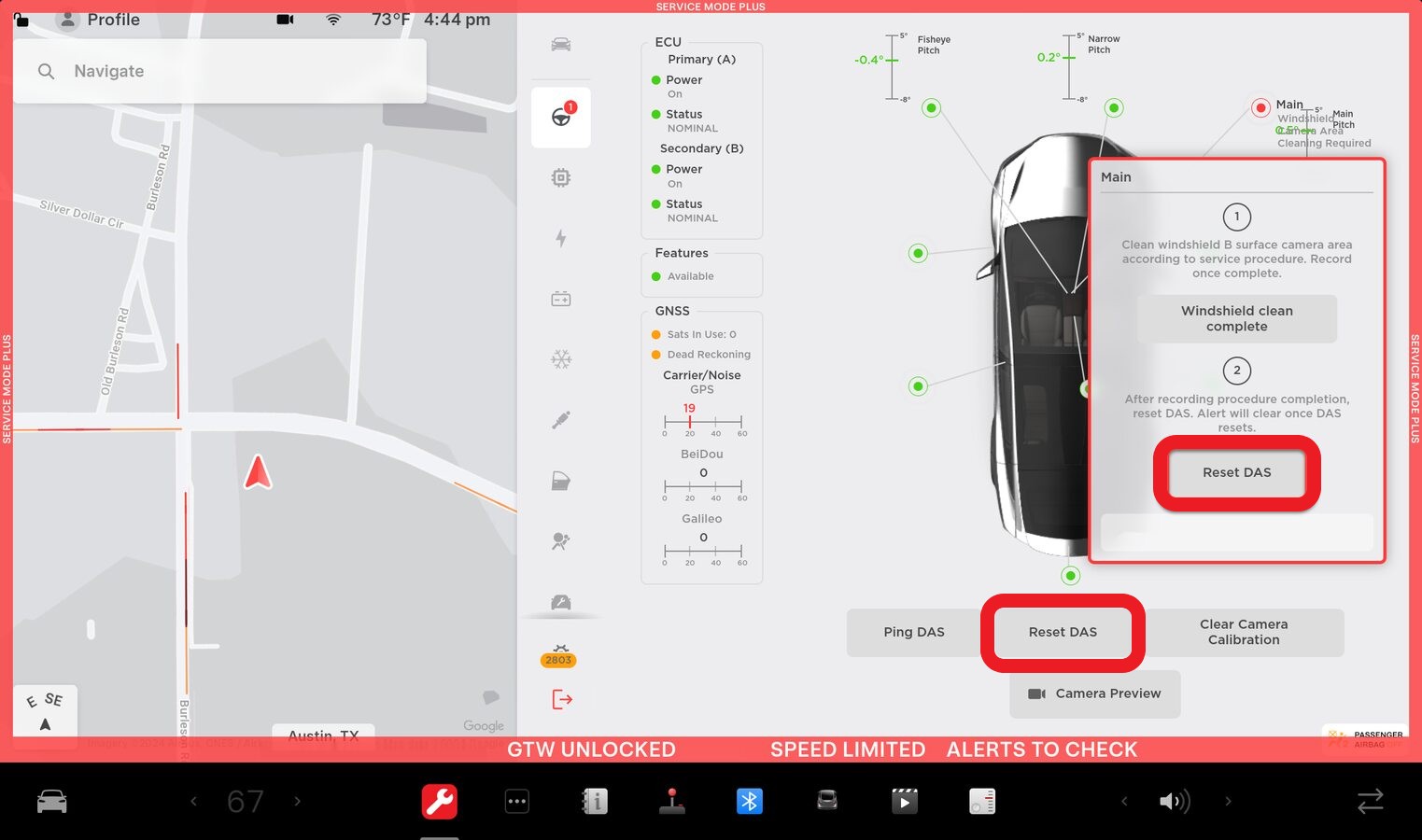

- 点击Reset DAS，以重置辅助驾驶系统。例行程序完成后，请将其关闭。
-

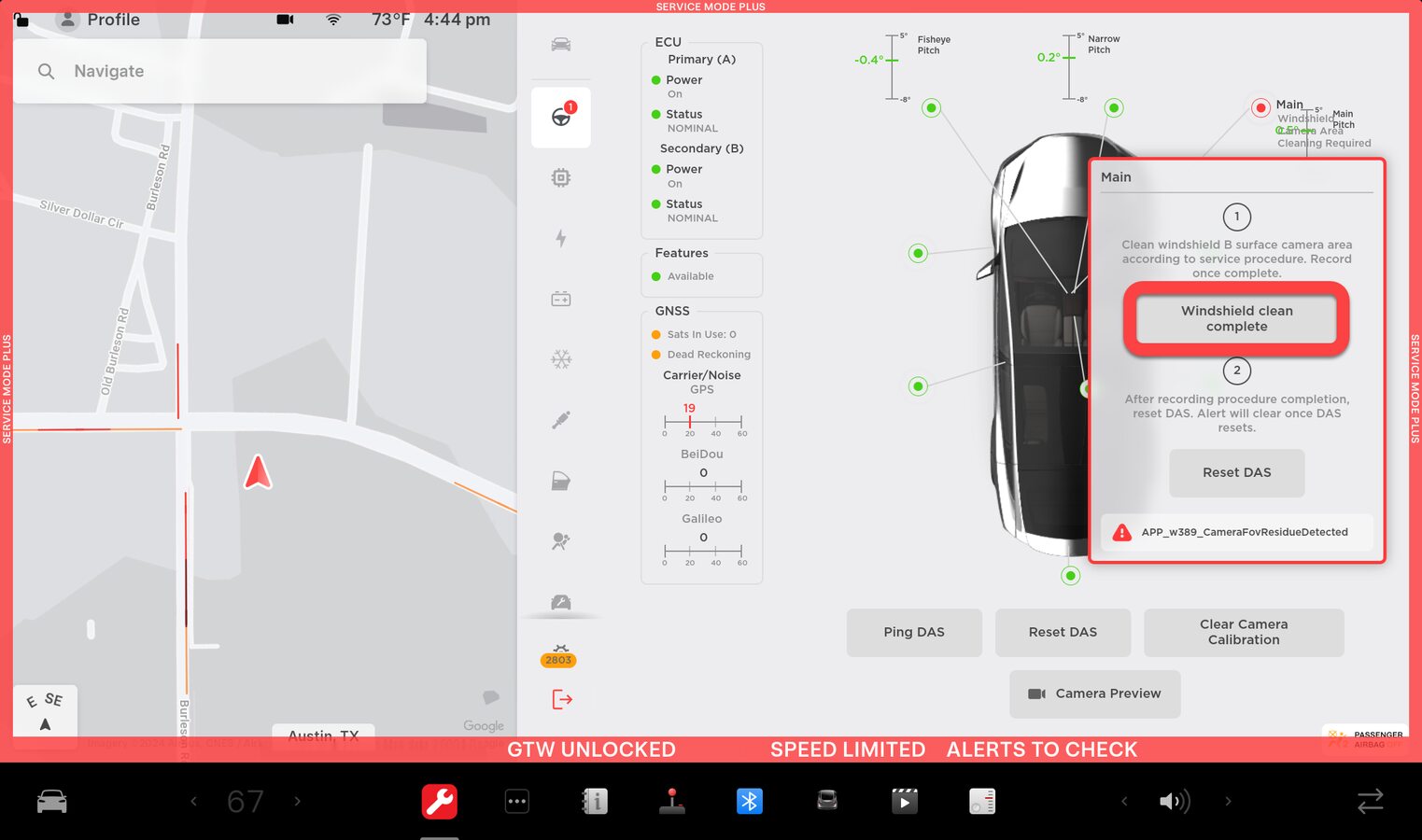

如果未出现摄像头 FOV 残屑警报，请点击，以记录清洁完成状态。
注如果此前已清除警报，请跳过本步骤。
- 退出“维护模式”。
- 升起 LH 前车窗并关闭 LH 前车门。
