烟火电池断接开关（拆卸和更换）

校正代码 16300002 1.14 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 10 月 7 日：更新了第 7 步的图片，以展示适当的个人防护装备 (PPE)。
  • 2024 年 4 月 18 日：添加了高压电池仓盖板（七座版）的链接。
  • 2024 年 1 月 31 日：添加了操作 Hioki 电阻测试步骤相关零件的真实图片。
  • 2023 年 7 月 25 日：添加了记录替换用烟火电池断接开关序列号和零件号（以便稍后输入到 SCA 中）的步骤。
  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057603-00-A 1/4 英寸高压绝缘钻头加长件，带摆角
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1057607-00-A 18 英寸高压绝缘回旋头磁性套筒
  • 1127845-00-A 高压电池仓维修盖板总成，Model 3
  • 1131071-00-A 烟火断接虚拟安全开关
  • 1133602-00-A 高压烟火断接开关套件，BRP
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1076927-00-A 微欧电阻计，Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

扭矩规格

表 1. 扭矩规格： 烟火电池断接开关（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将烟火电池断接开关固定到高压电池的螺栓
9 Nm (6.6 lbs-ft)
  • 绝缘工具：
    • 13 毫米套筒
    • 6 英寸加长件
    • 棘轮/扭矩扳手
 更换

拆卸

  1. 拆下高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）或盖板 - 高压电池仓（七座）（拆卸和更换）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。
  2. 如果逻辑连接器盖已安装到高压控制器连接器上，请将其拆下。

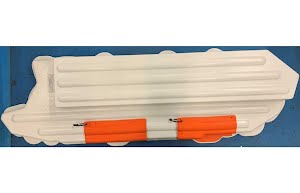

  3. 将高压电池仓维修盖板放置在高压电池仓上方。
  4. 拆下烟火电池断接开关分流器绝缘体。
    图 1. 第二代

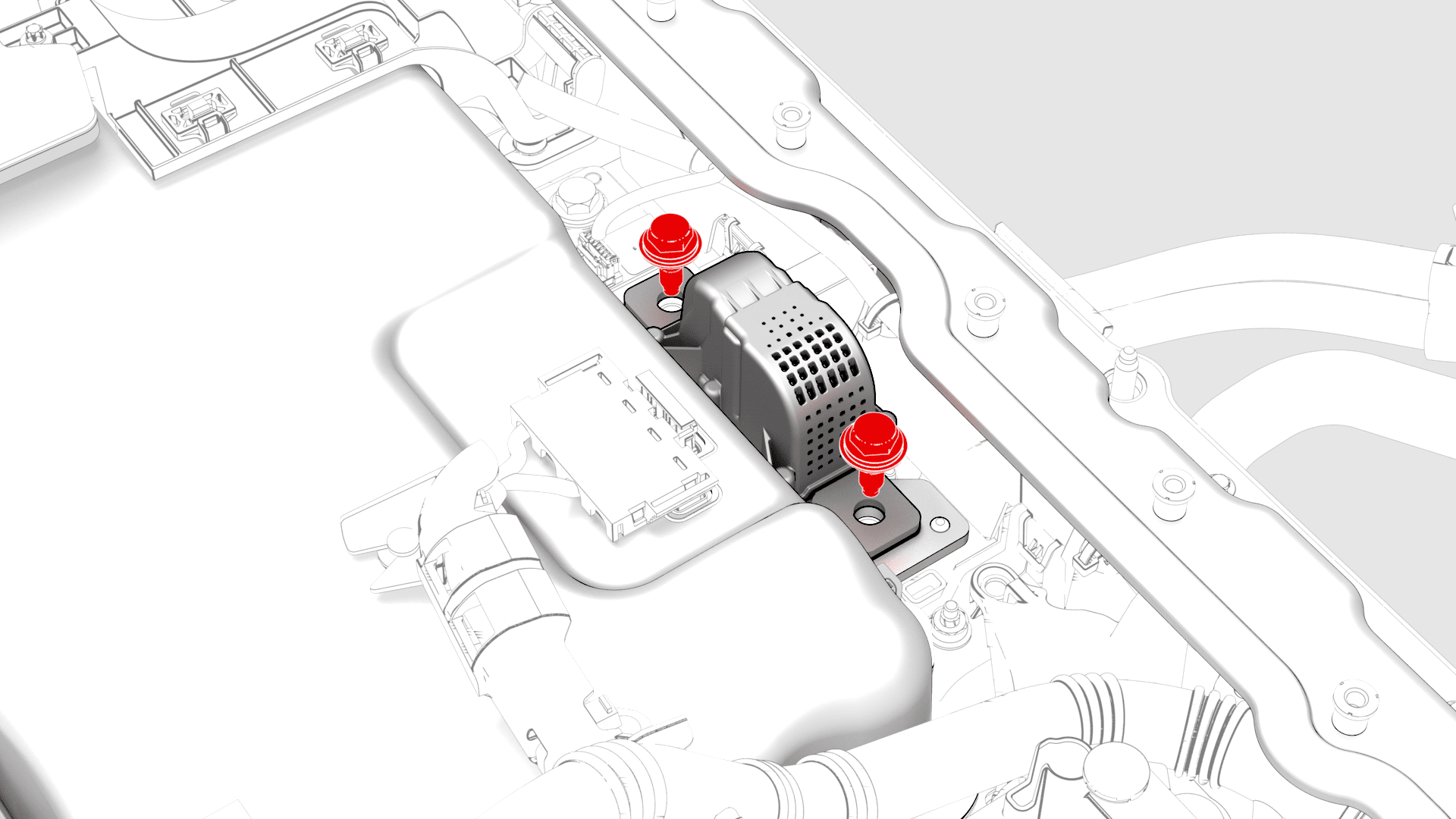

  5. 拆下并弃用将烟火电池断接开关固定到高压电池的螺栓，然后将烟火电池断接开关从车辆上拆下。

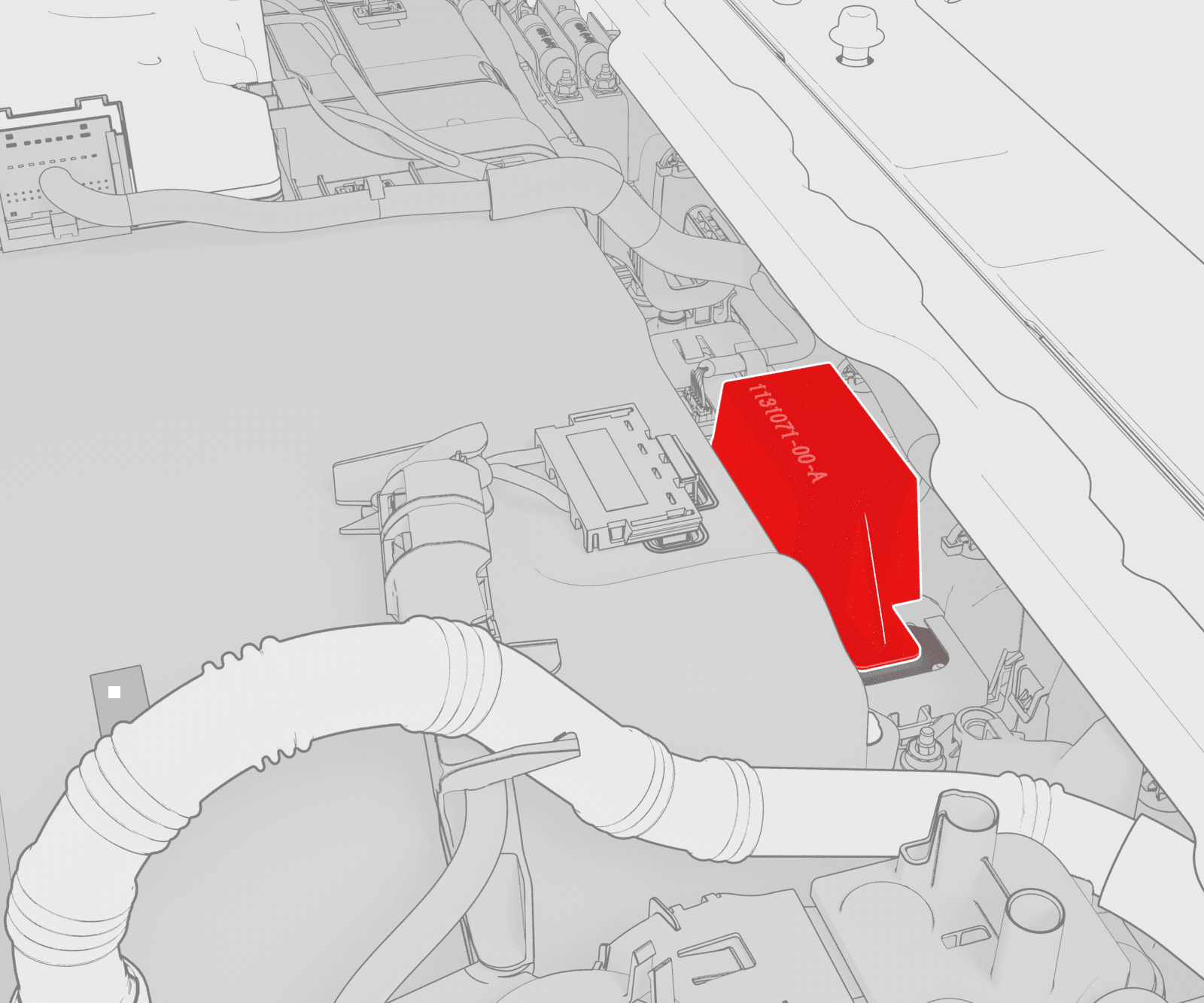

  6. 在拆下烟火电池断接开关的位置上，安装虚拟断接开关。

安装

  1. 仅限 Tesla 内部使用：记录替换用烟火电池断接开关序列号和零件号，以便稍后输入到 SCA 中。
  2. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。
  3. 在将要安装烟火电池断接开关的位置上，拆下虚拟断接开关。
  4. 使用异丙醇 (IPA) 湿巾清理分流器、母排以及烟火电池断接开关的高压接合面。
  5. 将万用表设置到 “LoZ”（低阻抗）模式。
    Informational PurposesAn informational icon, calling your attention
    注
    若为模式选择器上没有 “LoZ” 模式的 Fluke 万用表，请参阅万用表（LoZ 设置）。

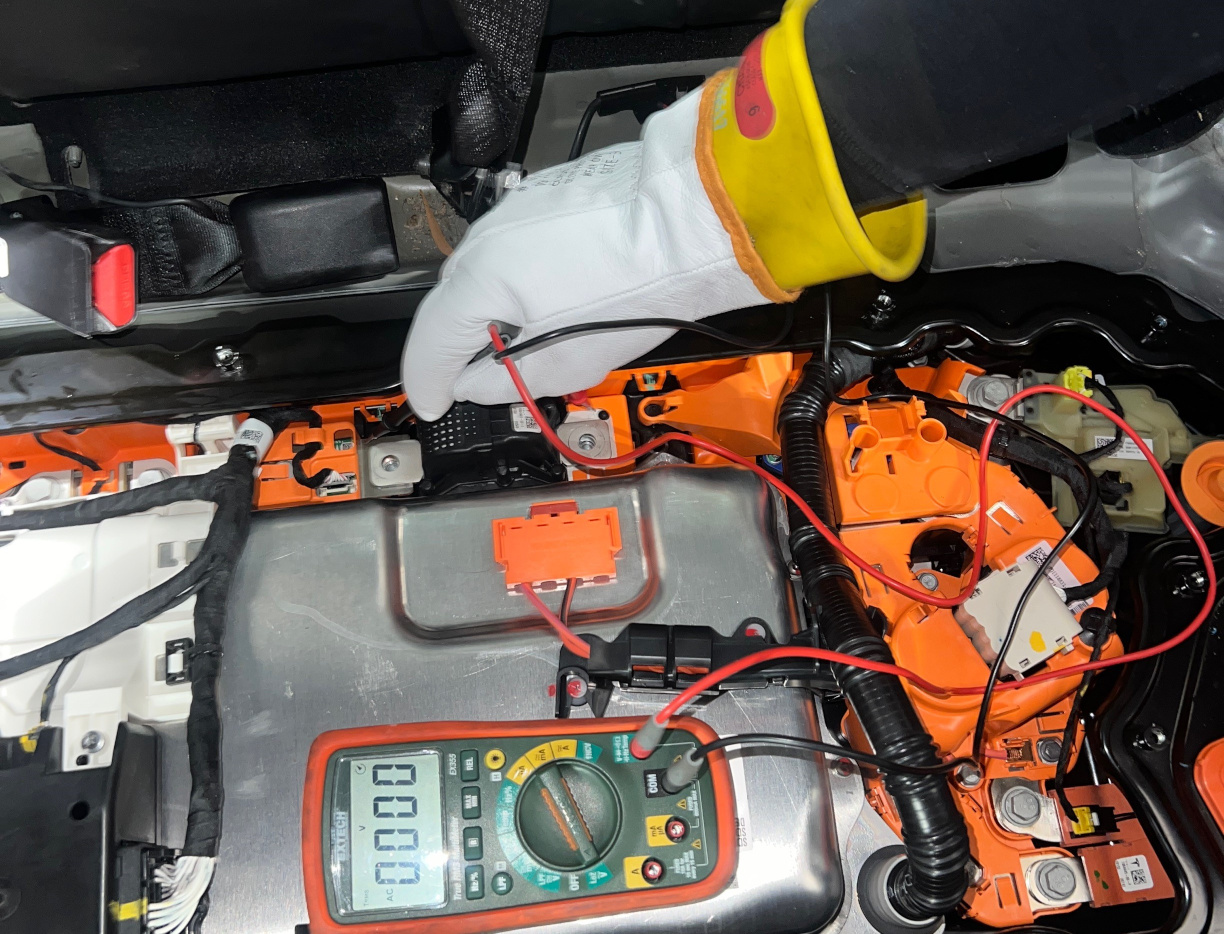

  6. 测量母排（左）与分流器（右）之间的电压至少 10 秒，以平衡烟火电池断接开关安装点之间的电压。
    Informational PurposesAn informational icon, calling your attention
    注
    万用表上显示的电压不如平衡安装点电压重要。

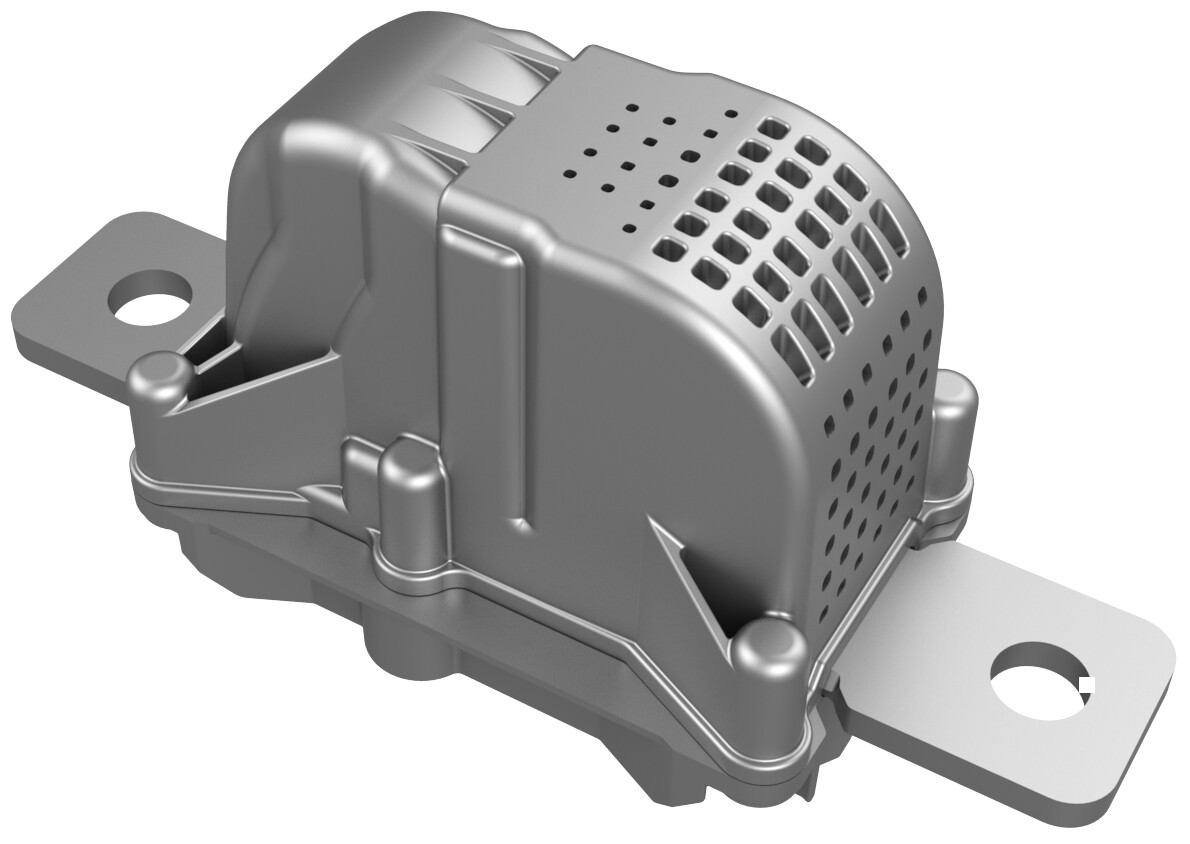

  7. 测量电压期间，请协助人员将烟火电池断接开关放置到高压电池内，以备安装。务必将连接器针脚与新的烟火电池断接开关对齐，然后将烟火电池断接开关向下按压到母排上。
  8. 将烟火电池断接开关置于母排上后，继续测量电压 10 秒。
  9. 安装新的螺栓，将烟火电池断接开关固定到高压电池，紧固后，使用油性记号笔标记这些螺栓。
    9 Nm (6.6 lbs-ft)
    提示： 推荐使用以下工具：
    • 绝缘工具：
      • 13 毫米套筒
      • 6 英寸加长件
      • 棘轮/扭矩扳手

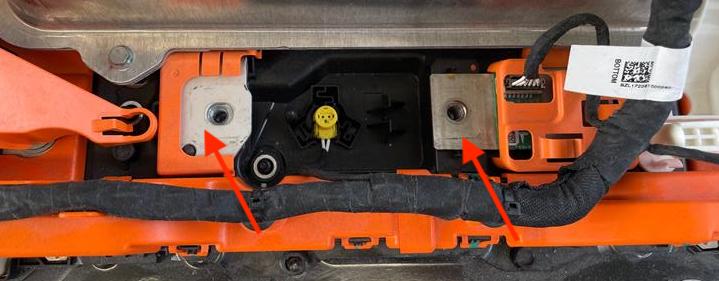

  10. 使用 Hioki 电阻计测量新安装的烟火电池断接开关与左侧母排之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
  11. 使用 Hioki 电阻计测量新安装的烟火电池断接开关与分流器之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.045 毫欧（45 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试

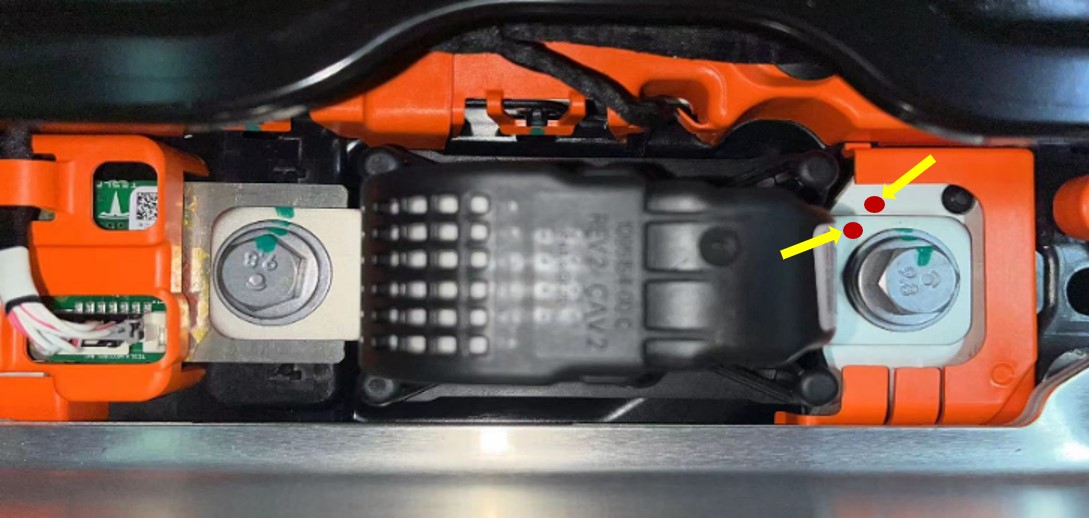

    图 2. 一般测量 - 实际的母排和紧固件可能有所不同
  12. 安装烟火电池断接开关分流器绝缘体。
    图 3. 第一代
    图 4. 第二代
  13. 将高压电池仓维修盖板从高压电池仓上取下。
  14. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）或盖板 - 高压电池仓（七座）（拆卸和更换）。
