支架 - 饰板侧边至翼子板 - LH（拆卸和更换）

校正代码 10011012 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 支架 - 饰板侧边至翼子板 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前饰板顶部固定到车辆的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用
将前饰板左角固定到翼子板的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
重复使用
将左侧饰板固定到翼子板支架的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 6 英寸加长件
重复使用

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆下将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
  6. 拆卸左前轮毂。请参阅轮毂总成（拆卸和安装）。
  7. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  8. 拆卸左前翼子板饰板。请参阅饰板 - 翼子板 - 前 - LH（拆卸和更换）。
  9. 拆卸将前饰板左角固定到翼子板的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒

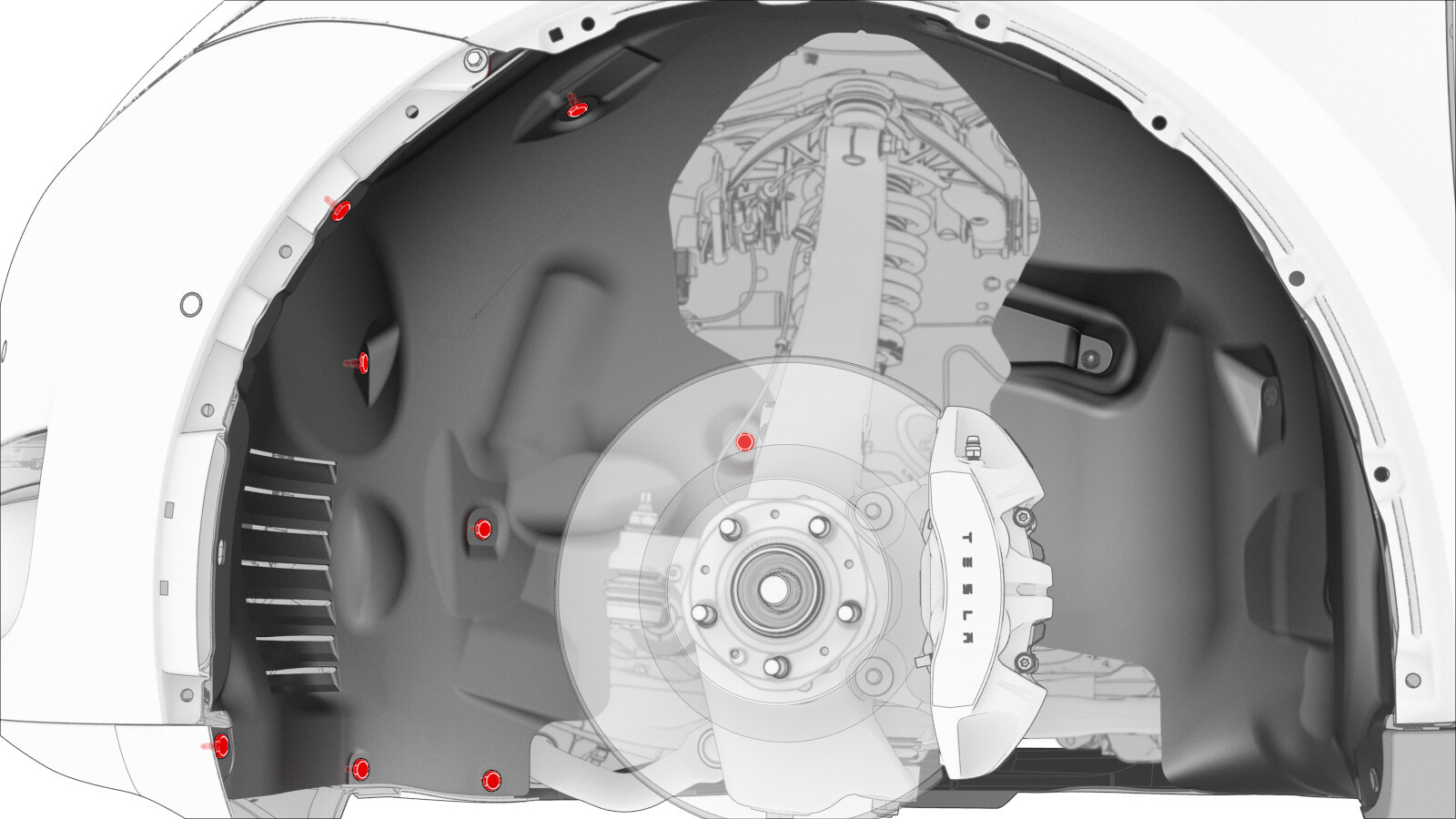

  10. 松开将左侧轮拱内衬前部固定到车辆的卡子（8 个），然后将内衬置于一旁，以便执行以下步骤。
  11. 小心地将前饰板边角拉开，以便露出挡泥板支架的饰板 LH 侧。

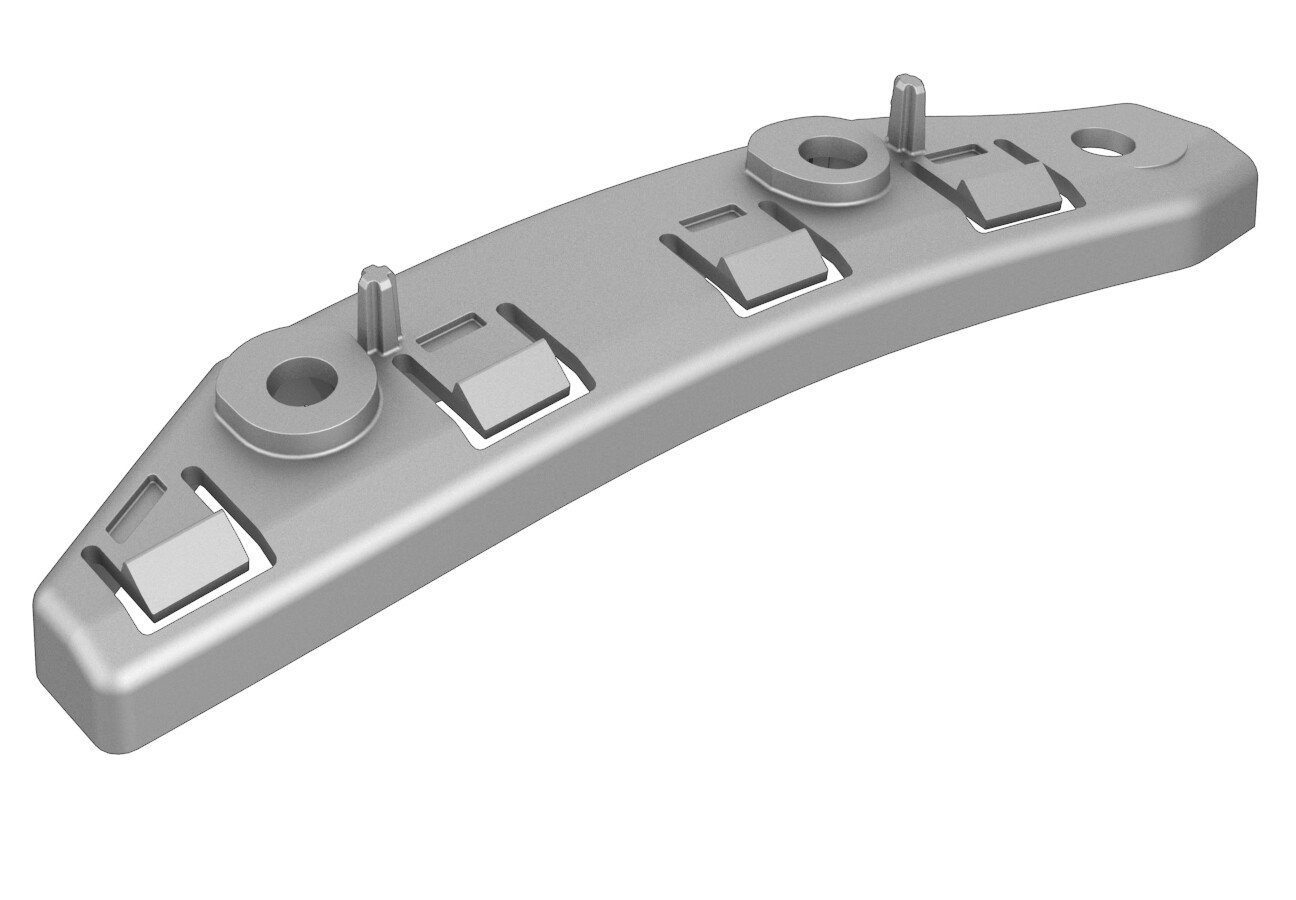

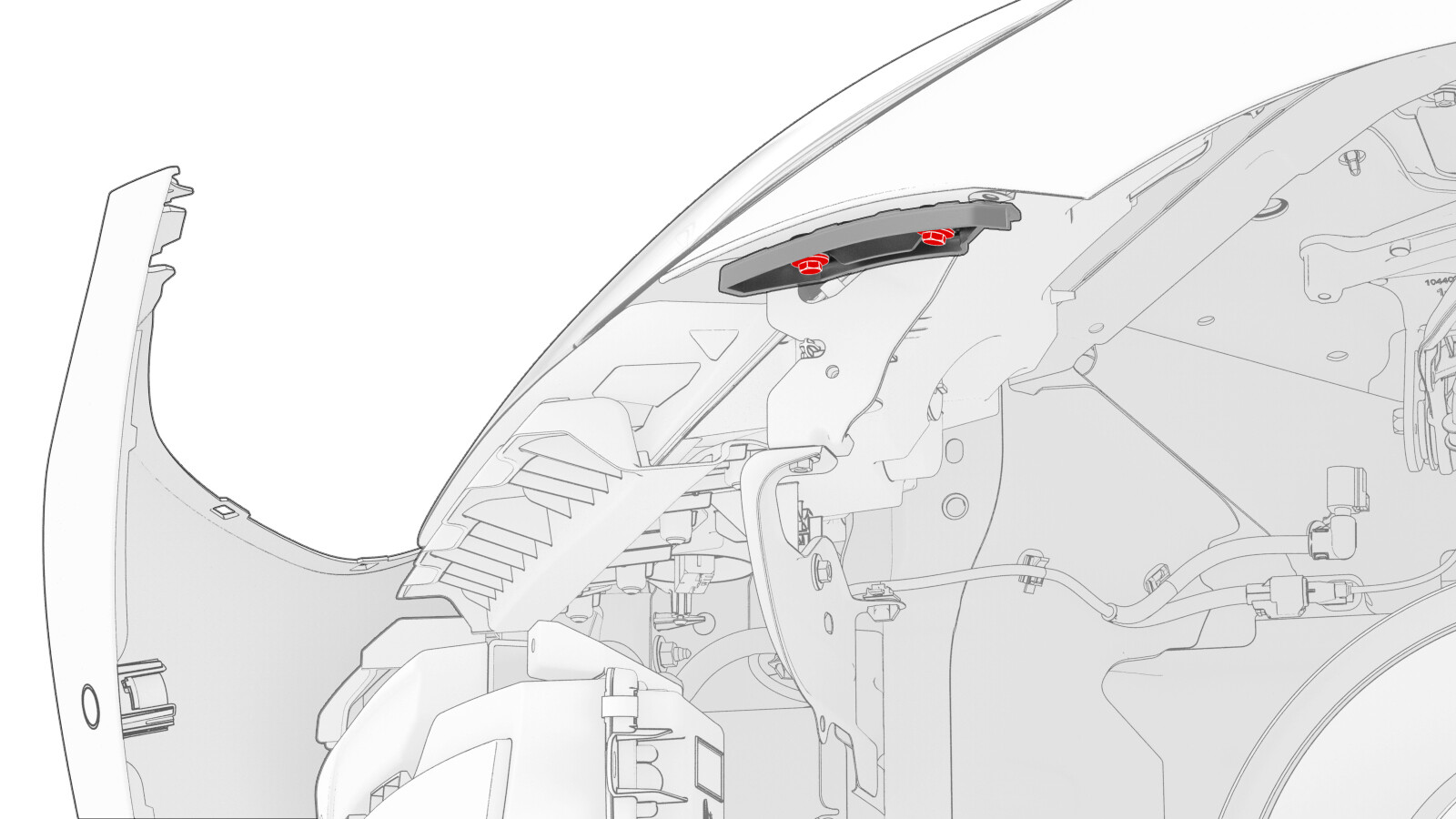

  12. 拆下将挡泥板支架饰板 LH 侧固定到 LH 前挡泥板的螺栓，然后从车上拆下支架。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 6 英寸加长件
    图 1. 左侧如图所示，右侧类似

安装

安装程序与拆卸程序相反，以下各项除外：

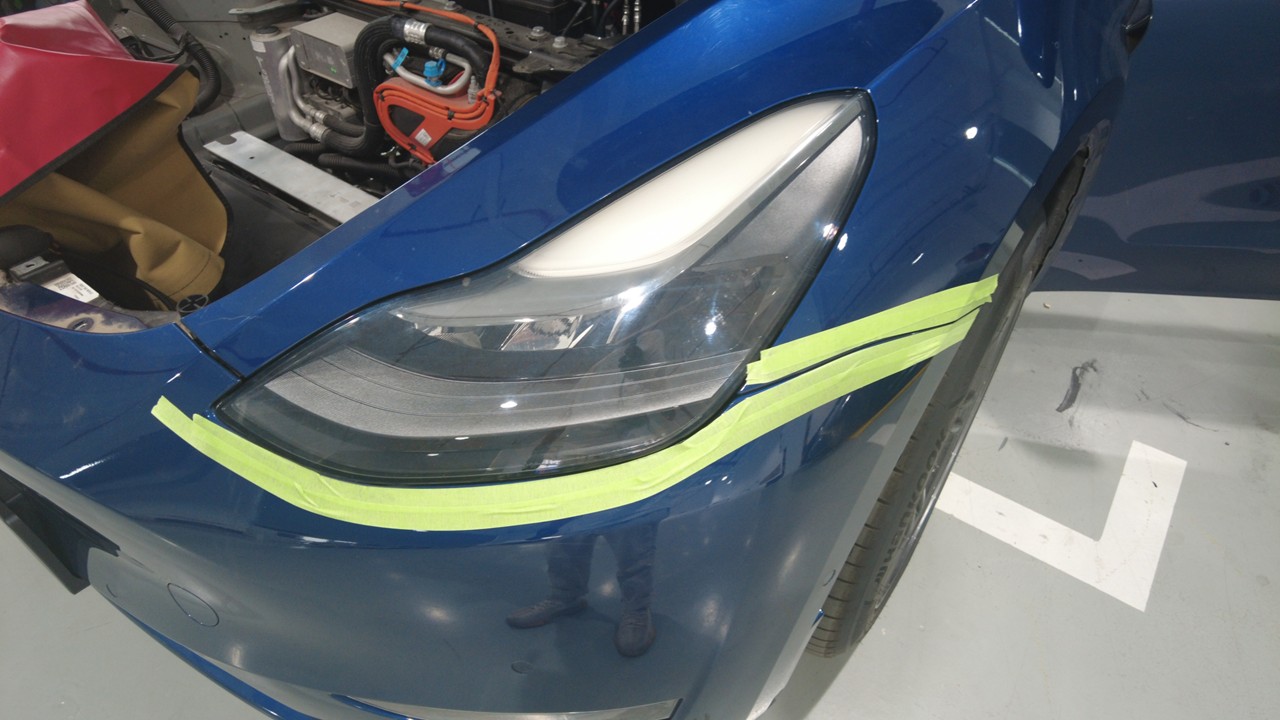

  • 先将饰板与翼子板对齐，然后再紧固将饰板固定到翼子板的螺栓。
