保险杠梁 - 前(拆卸和更换)

校正代码 10011102 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格保险杠梁 - 前(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前保险杠梁固定到防撞罐的螺栓
75 Nm (55.3 lbs-ft)
  • 15 毫米套筒
  • 3 英寸加长件
更换

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 拆下前饰板。请参阅饰板 - 前(拆卸和安装)
  3. 断开 LH 和 RH 前保险杠碰撞加速计传感器与电气连接器的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    只有断开 12V 电源后,方可断开碰撞加速计。

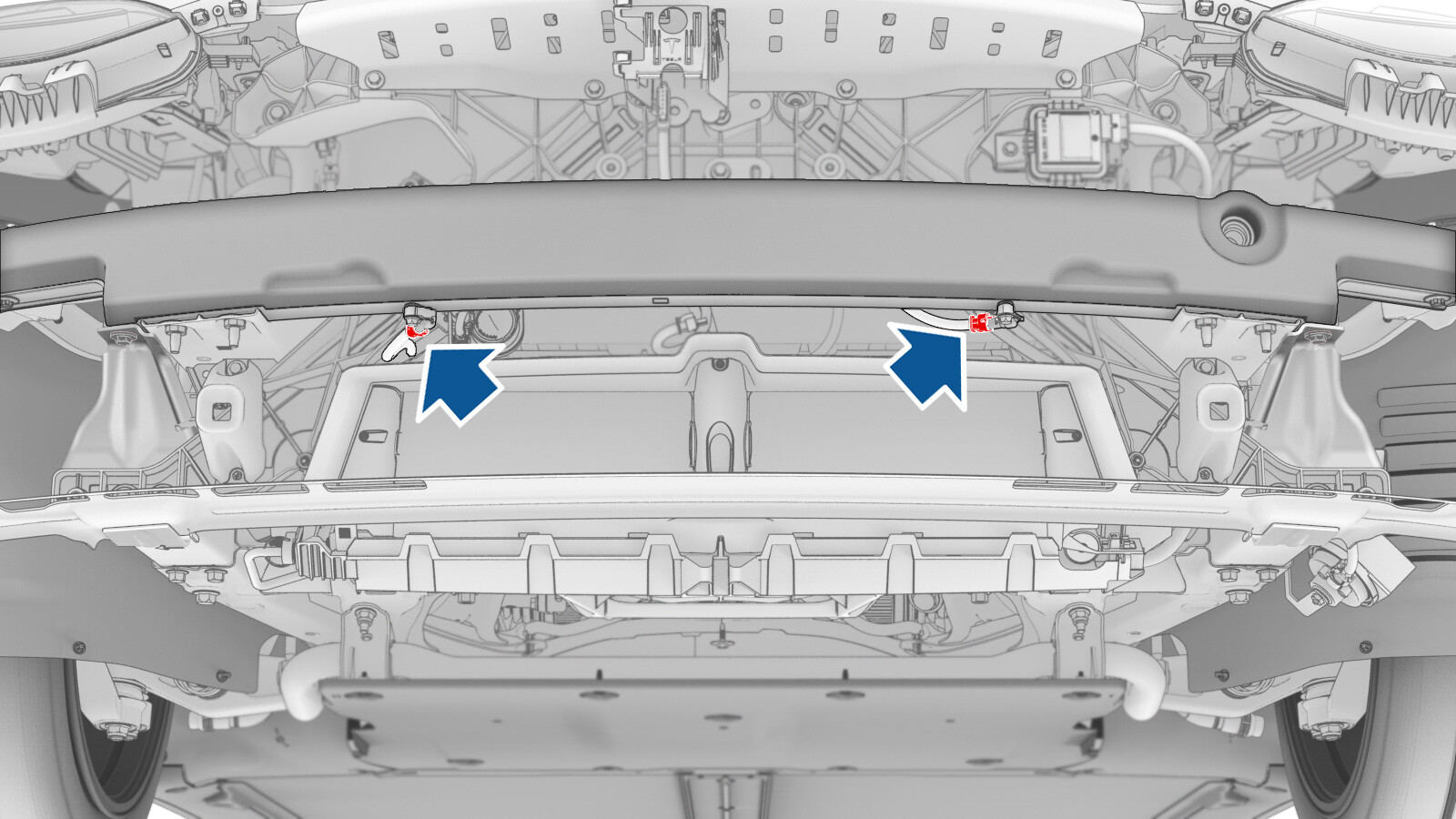

  4. 拆下将前保险杠梁的 LH 和 RH 侧固定到踝部止动爪的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件

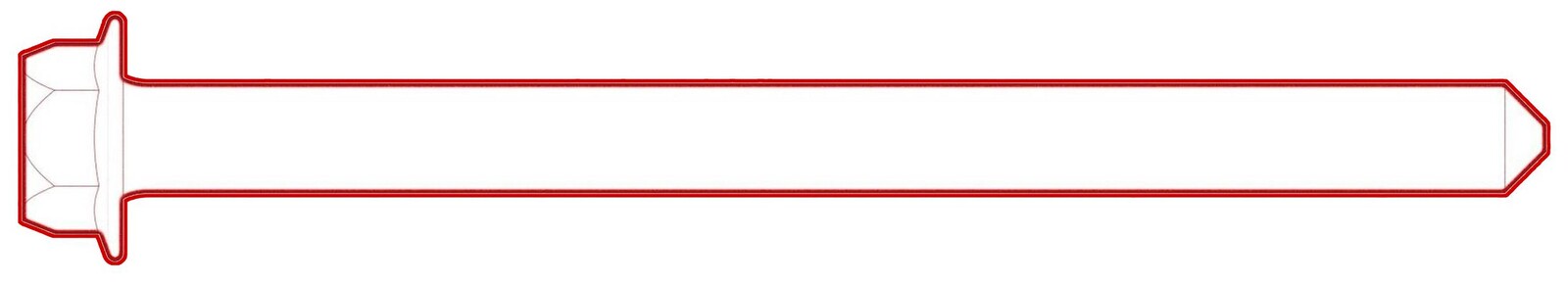

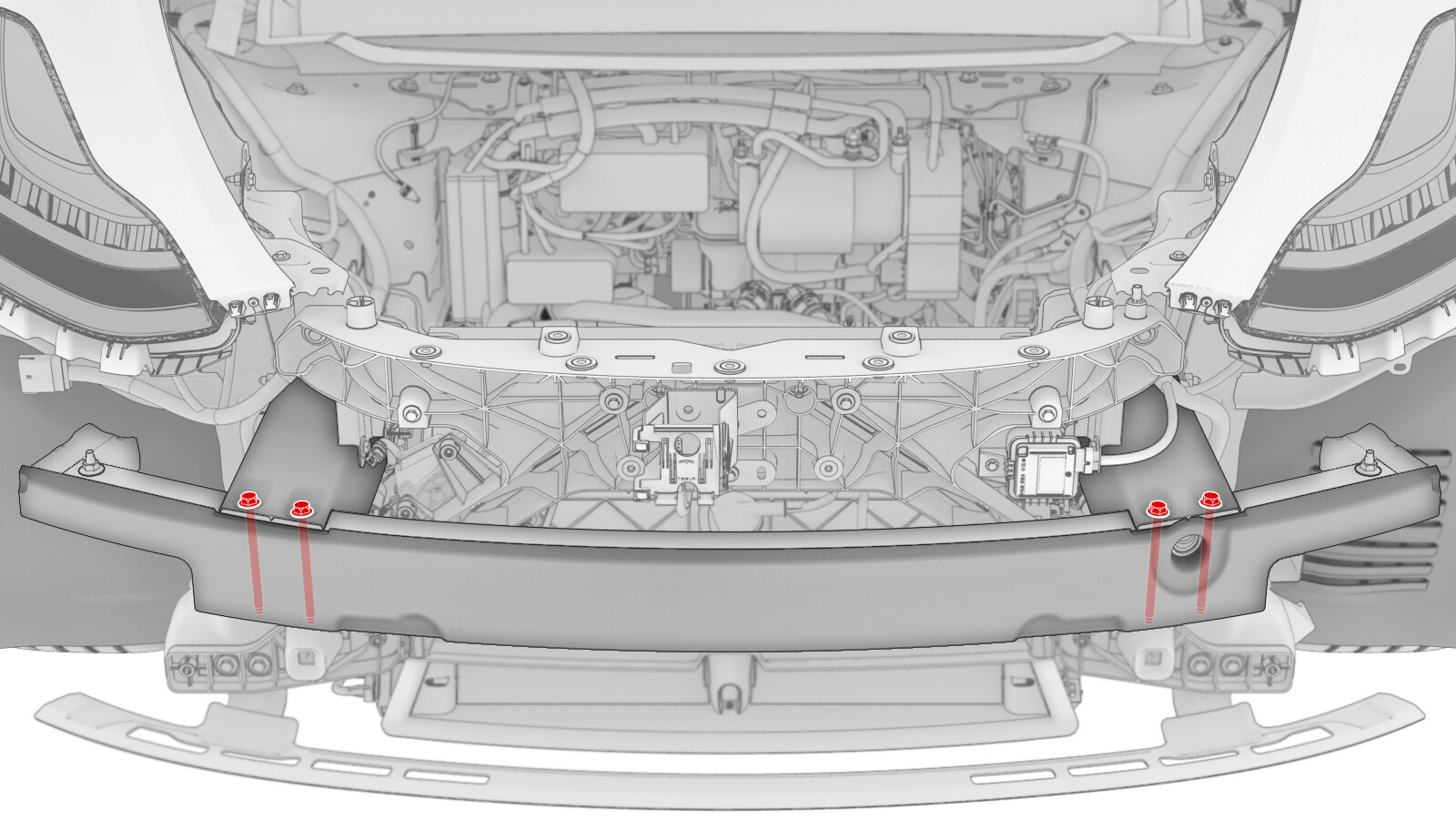

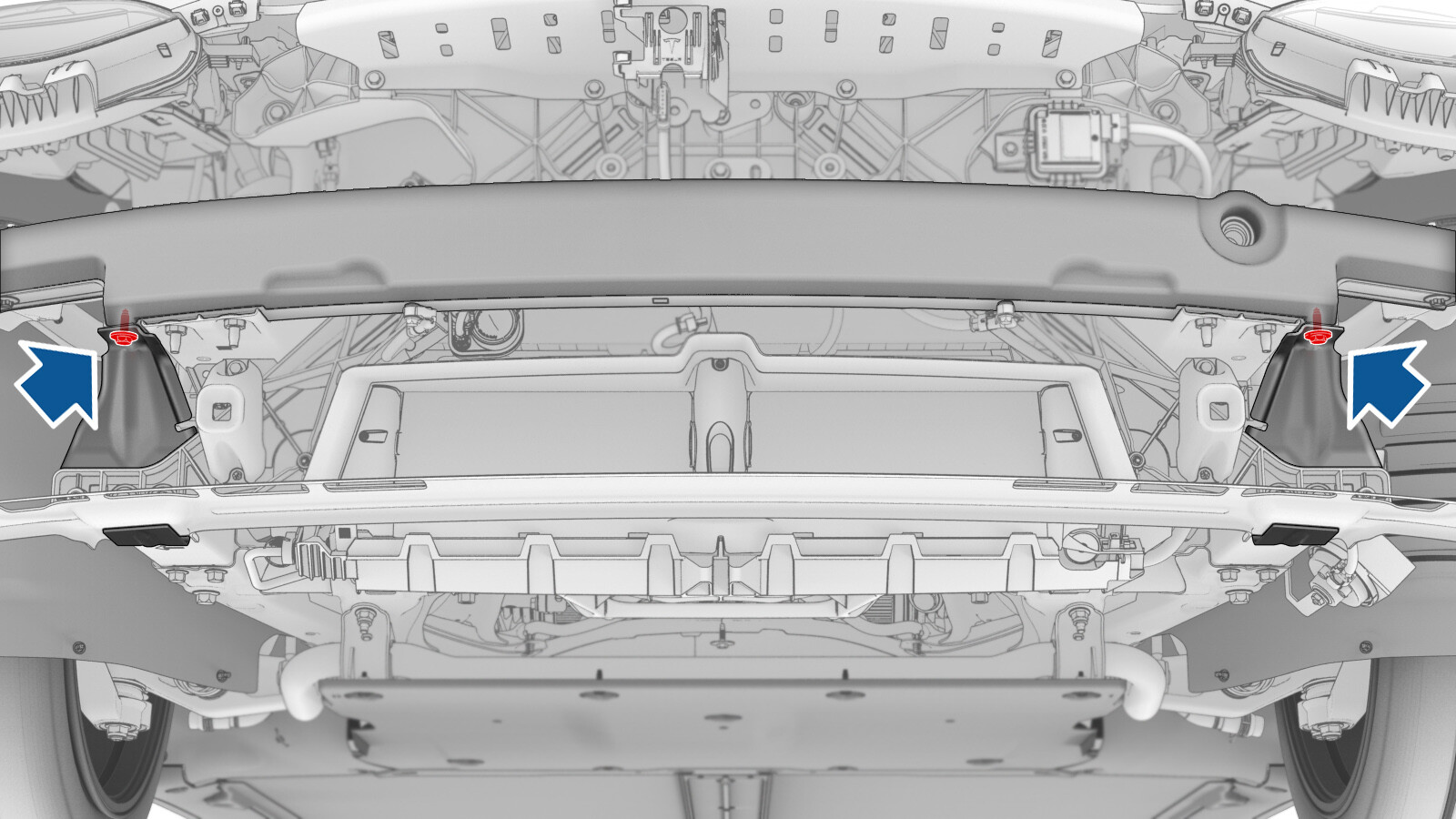

  5. 拆下并弃用将前保险杠梁的 LH 和 RH 侧固定到 LH 和 RH 防撞罐的螺栓。
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
  6. 使用撬具从 LH 和 RH 防撞罐松开前保险杠梁。从车上拆下前保险杠梁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    撬起前保险杠时,切勿损坏车身。
    提示: 使用橡胶锤轻轻敲击前保险杠梁,以辅助拆卸前保险杠。

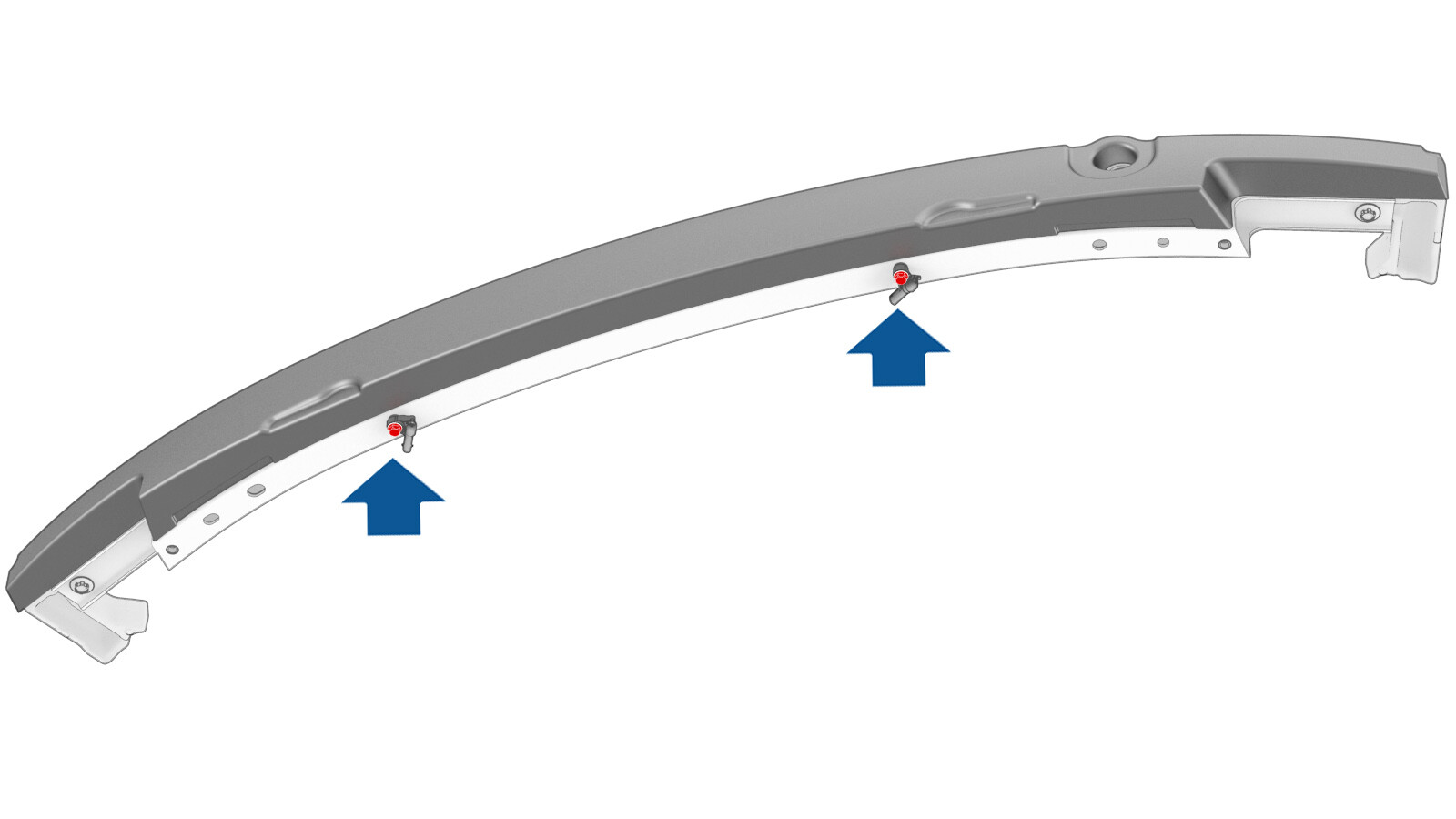

  7. 拆下固定 LH 和 RH 前保险杠碰撞加速计传感器的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件

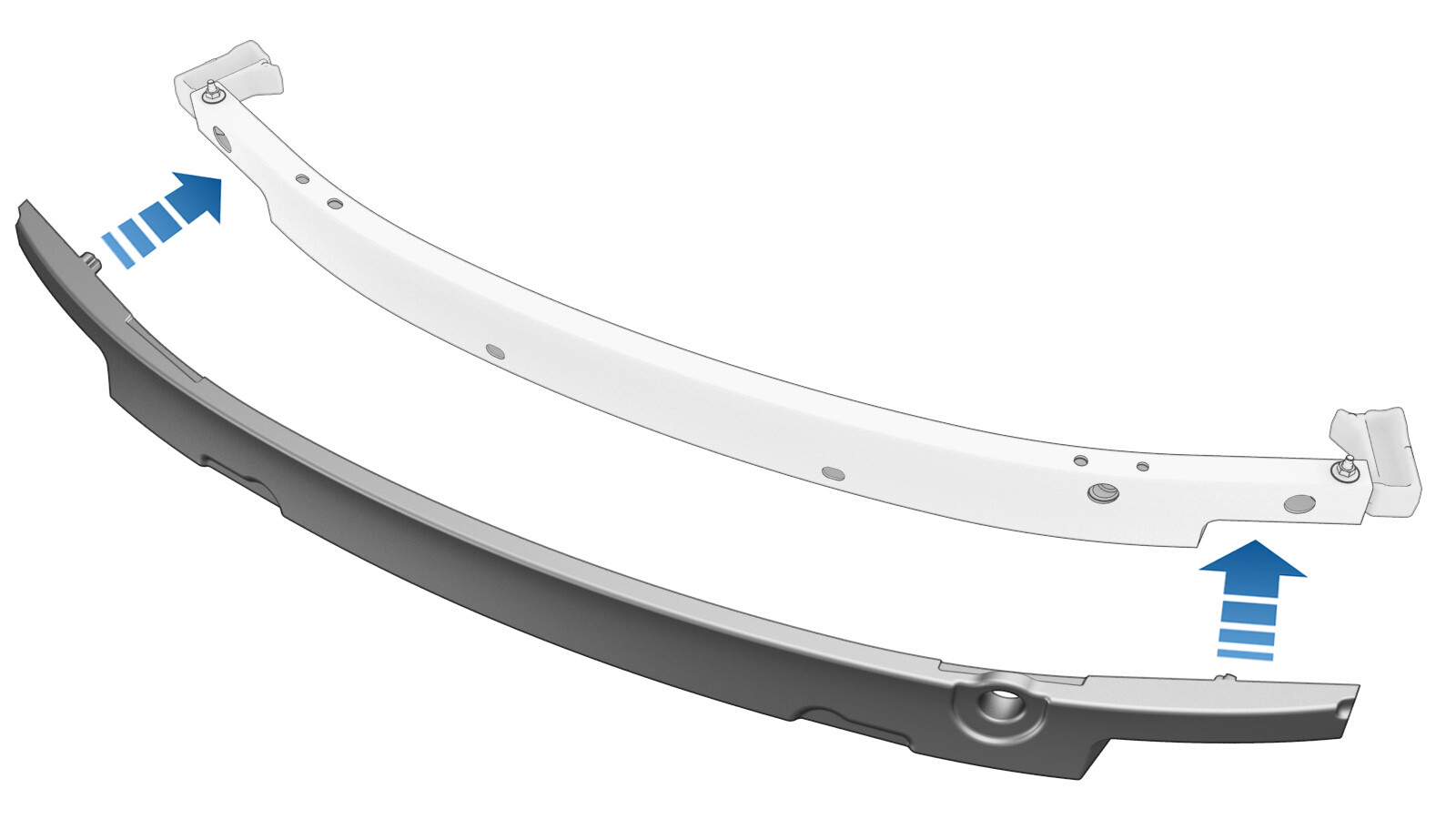

  8. 从前保险杠梁上拆下前保险杠梁泡沫。

安装

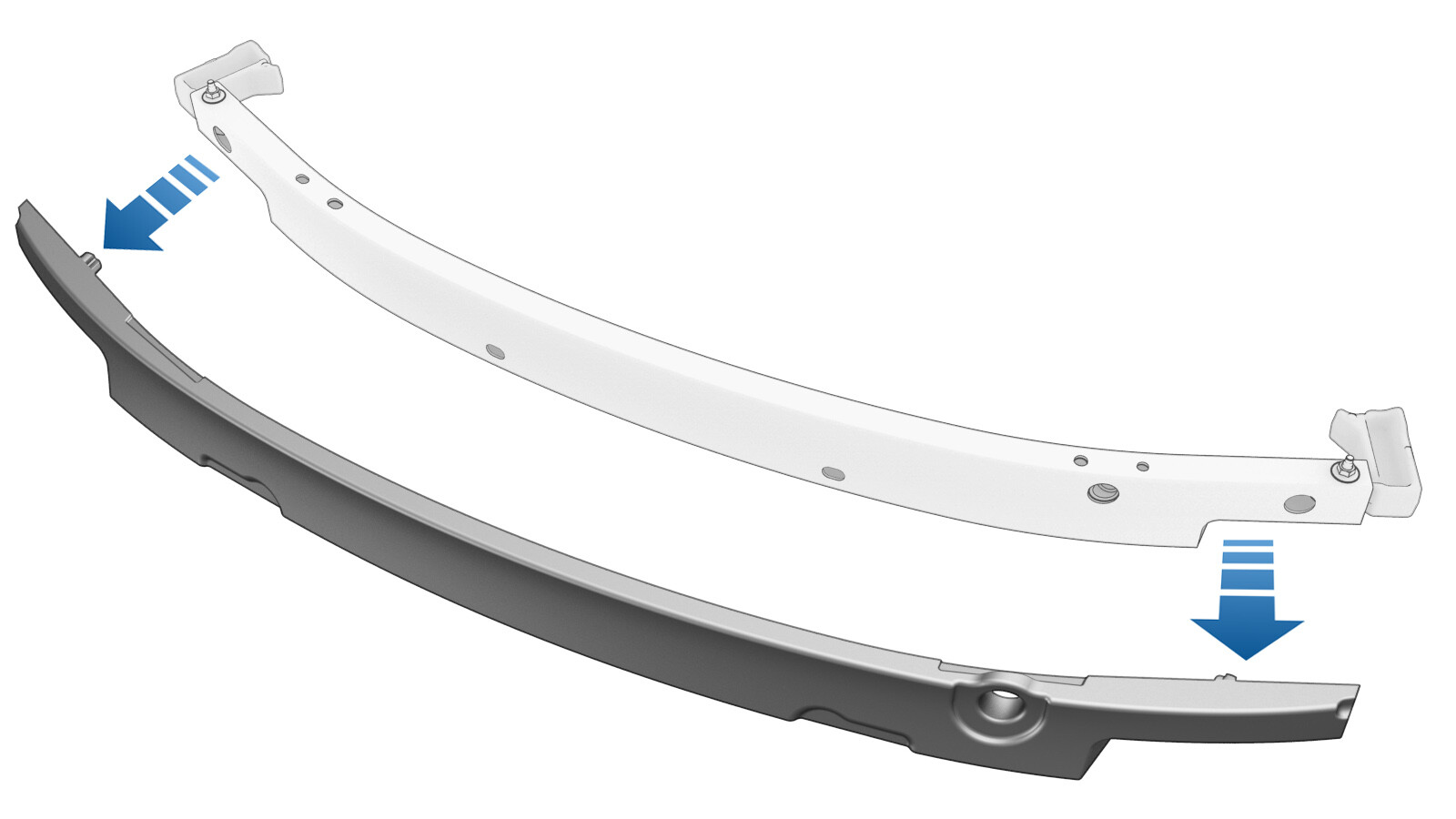

  1. 将前保险杠梁泡沫安装到前保险杠梁上。

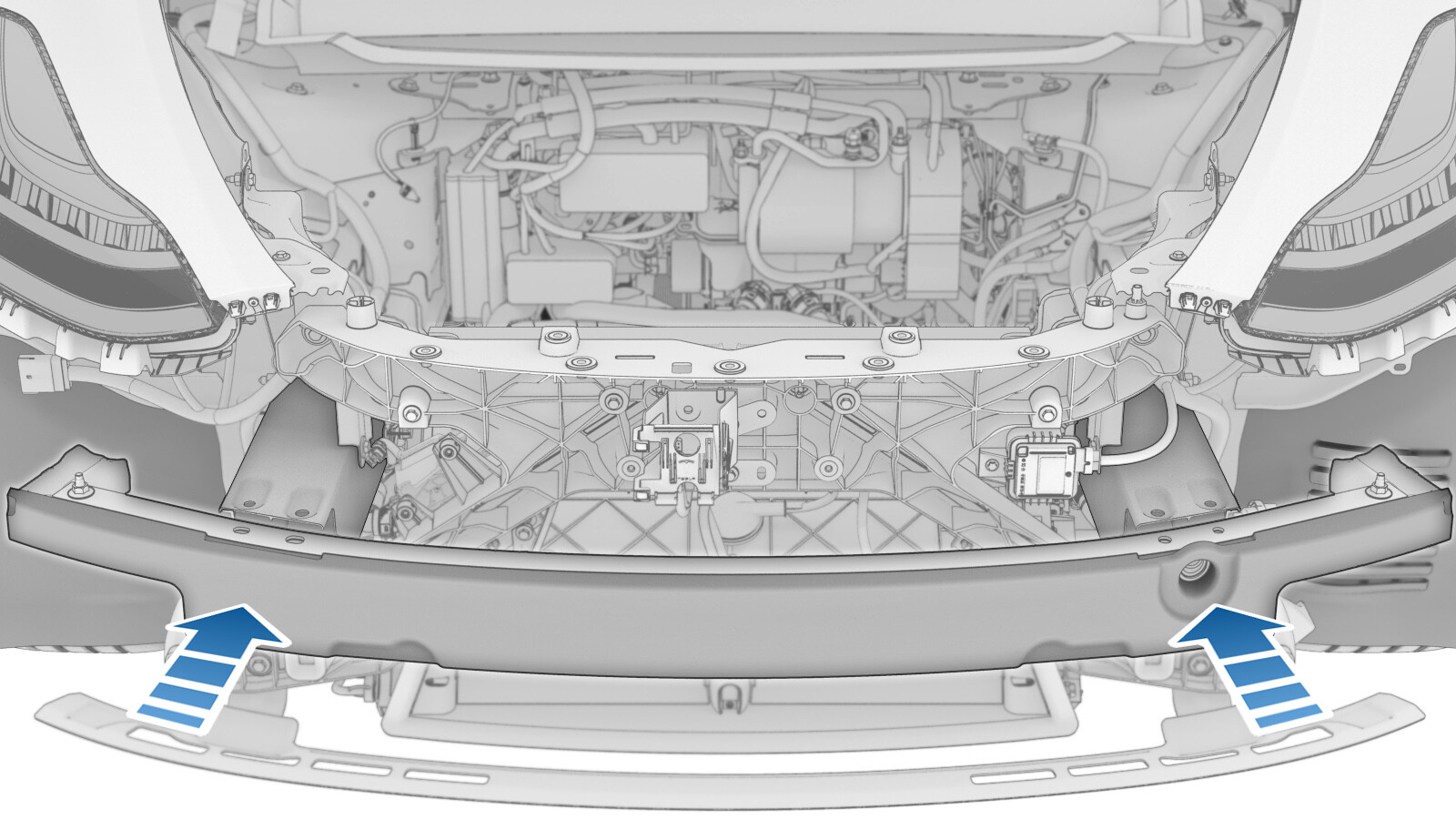

  2. 使用橡胶锤将前保险杠梁安装到 LH 和 RH 防撞罐。
  3. 安装固定 LH 和 RH 前保险杠碰撞加速计传感器的螺栓。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  4. 安装将前保险杠梁的 LH 和 RH 侧固定到 LH 和 RH 防撞罐的新螺栓。
    75 Nm (55.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
  5. 安装将前保险杠梁的 LH 和 RH 侧固定到踝部止动爪的螺栓。
    16 Nm (11.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
  6. 将电气连接器连接奥 LH 和 RH 前保险杠碰撞加速计传感器。
  7. 安装前饰板。请参阅饰板 - 前(拆卸和安装)
  8. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
