掀背尾门总成(拆卸和安装)

校正代码 10107001 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门,完全降下左前车窗。
  2. 打开掀背尾门。
  3. 打开右后车门。
  4. 放倒第二排右侧座椅。
  5. 拆下前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  6. 拆下后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  7. 拆下后备箱右侧饰板。请参阅
  8. 拆下右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  9. 松开将后顶篷的后边缘固定到车辆的卡子。

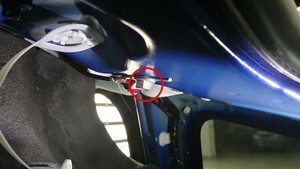

  10. 拆下掀背尾门线束接地螺栓。
    Informational PurposesAn informational icon, calling your attention
    检查该螺栓。如果该螺栓是自攻型三角螺栓 (1128269-00-A),则弃用。如果是普通螺栓 (1447438-00-A),则重复使用。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

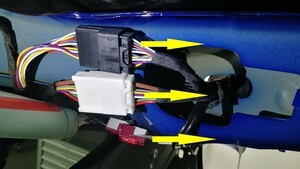

  11. 断开掀背尾门线束连接器(3 个)。
  12. 将索环从车身上松开。
  13. 使用伸缩式前备箱盖撑杆支撑掀背尾门。
  14. 在左侧和右侧行李箱侧柱上放置车间毛巾。
  15. 松开固定到掀背尾门的掀背尾门电动支撑杆上部球头销,然后将支撑杆放在门框上。
  16. 松开固定到掀背尾门的掀背尾门辅助支撑杆上部球头销,然后将支撑杆放在门框上。
  17. 在协助下,拆下将掀背尾门固定到车辆的螺栓,然后将掀背尾门放置在台架上。
    提示: 推荐使用以下工具:
    • 13 毫米组合扳手

安装

  1. 在协助下,将掀背尾门放置到车上,然后安装将掀背尾门固定到车辆的螺栓。此时切勿拧紧螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  2. 使掀背尾门线束穿过检修口,然后将索环安装到车身上。
  3. 连接掀背尾门线束连接器(3 个)。
  4. 安装掀背尾门线束接地螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    检查该螺栓。如果该螺栓是自攻型三角螺栓 (1128269-00-A),则弃用。如果是普通螺栓 (1447438-00-A),则重复使用。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  5. 将掀背尾门电动支撑杆上部球头销安装到掀背尾门上。
  6. 将掀背尾门辅助支撑杆上部球头销安装到掀背尾门上。
  7. 安装将后顶篷的后边缘固定到车辆的卡子。
  8. 安装右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  9. 安装后备箱右侧饰板。请参阅
  10. 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  11. 安装前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  12. 立起第二排右侧座椅。
  13. 关闭掀背尾门以检查间隙/齐平度。在协助下,根据需要对铰链螺栓和后备箱撞销进行调整。
    Informational PurposesAn informational icon, calling your attention
    请参阅 CVIS 了解最新规格。
  14. 紧固将掀背尾门固定到车辆的螺栓。
    32 Nm (23.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  15. 升起左前车窗,关闭左前车门。
  16. 关闭掀背尾门。
