连杆 - 挠性 - 下 - 前 - LH(拆卸和更换)

校正代码 31013602 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 29 日:添加了完整程序概览视频,仅作为补充材料。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

扭矩规格

表 1. 扭矩规格连杆 - 挠性 - 下 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前下方挠性连杆固定到前副车架的螺栓和螺母
135 Nm (99.6 lbs-ft)
  • 21 毫米套筒
重复使用
将左前下方挠性连杆固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 毫米套筒
  • 梅花 T45 套筒
更换 1109263-00-B 或更高版本

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)
  3. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)

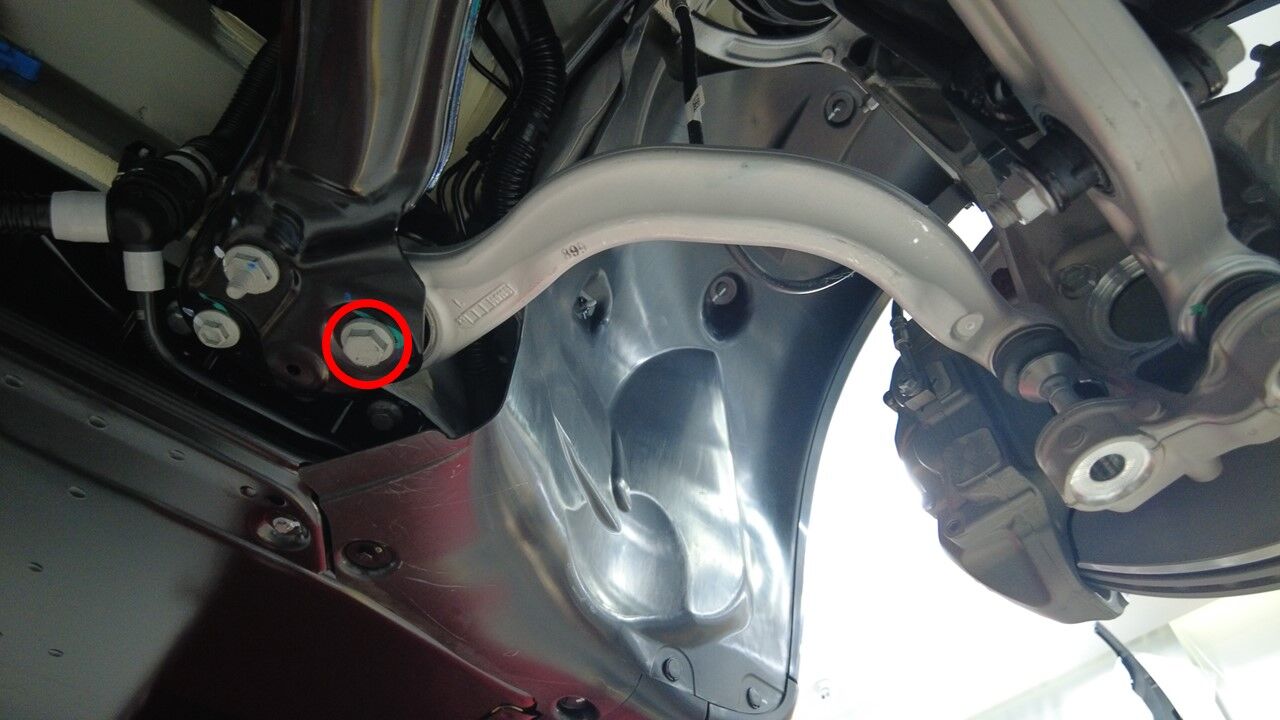

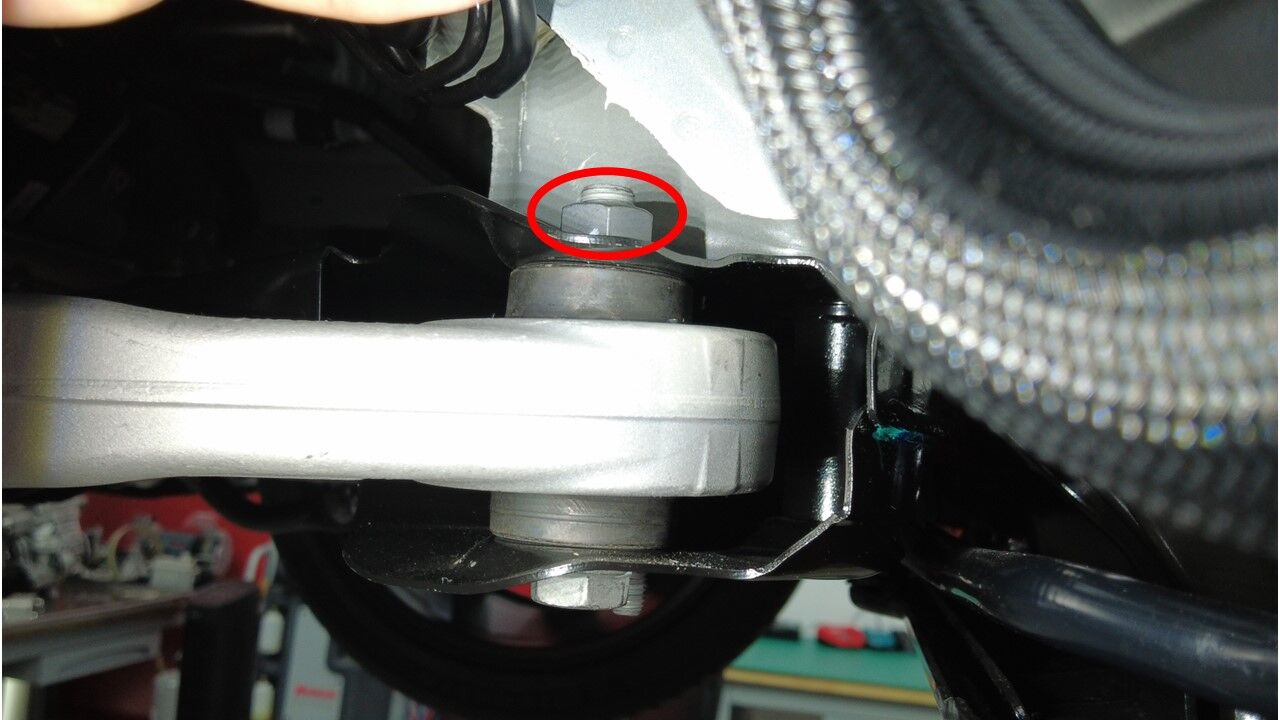

  4. 拆下将左前下方挠性连杆固定到前副车架的螺栓和螺母。
    135 Nm (99.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒

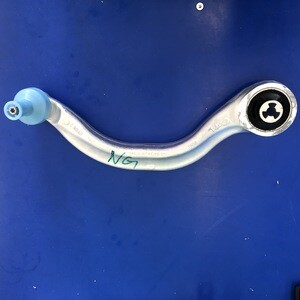

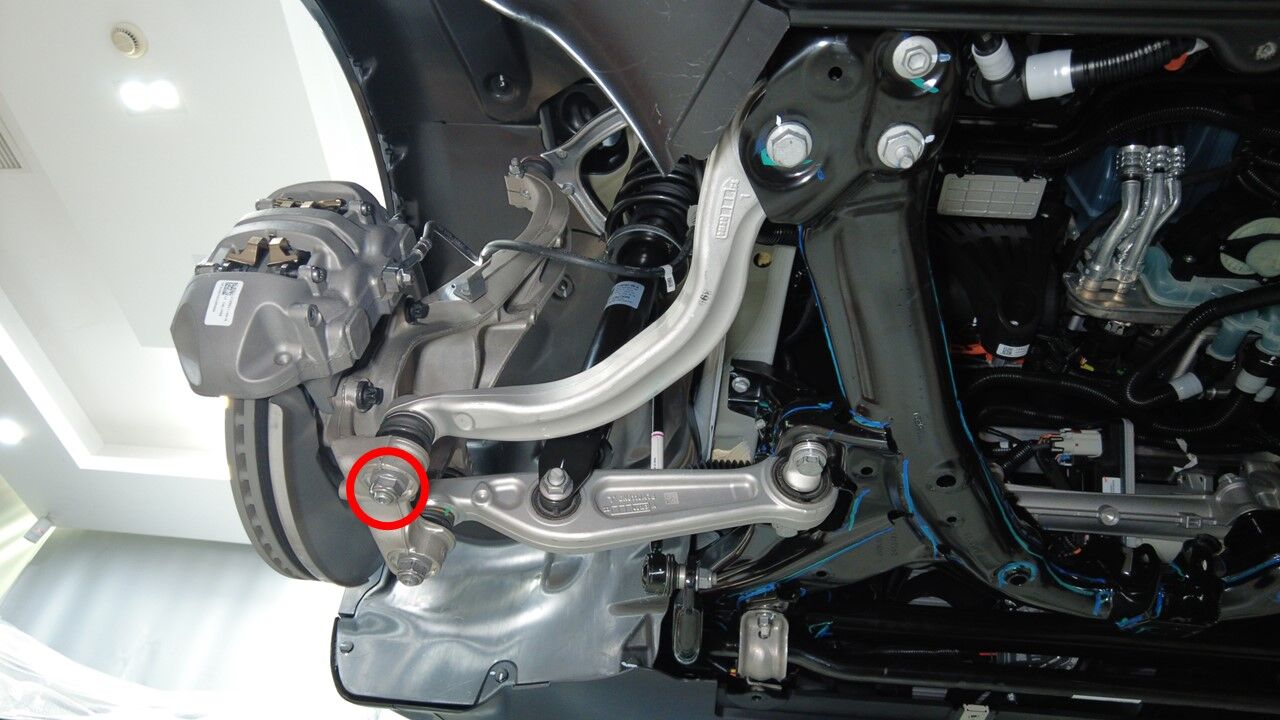

  5. 拆下并弃置将左前下方挠性连杆固定到转向节的螺母,然后将连杆从车辆上拆下。
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用 T45 套筒反向固定螺柱。
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 梅花 T45 套筒

安装

  1. 将左前下方挠性连杆放置到前副车架上,然后安装将连杆固定到副车架的螺栓和螺母。
    135 Nm (99.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
  2. 安装一个新的螺母,将左前下方挠性连杆固定到转向节。
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用 T45 套筒反向固定螺柱。
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 梅花 T45 套筒
  3. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  4. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  5. 升起左前车窗,关闭左前车门。
  6. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
