绝缘子 - 高压电池(安装和拆卸)

校正代码 16302001 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行本程序时,请确保穿戴了高压绝缘手套和皮革手套。
此程序需要使用专用工具:
  • 1467483-00-C 高压电池仓高压绝缘子套件,3Y

安装

  1. Informational PurposesAn informational icon, calling your attention
    本程序是对“在无高压绝缘子的情况下拆卸高压电池仓盖板”这一程序的补充。绝缘子安装完成后,请继续执行需要拆卸高压电池仓盖板的程序。
    Informational PurposesAn informational icon, calling your attention
    高压绝缘子并非消耗品,需要在安装高压电池仓盖板前拆卸。

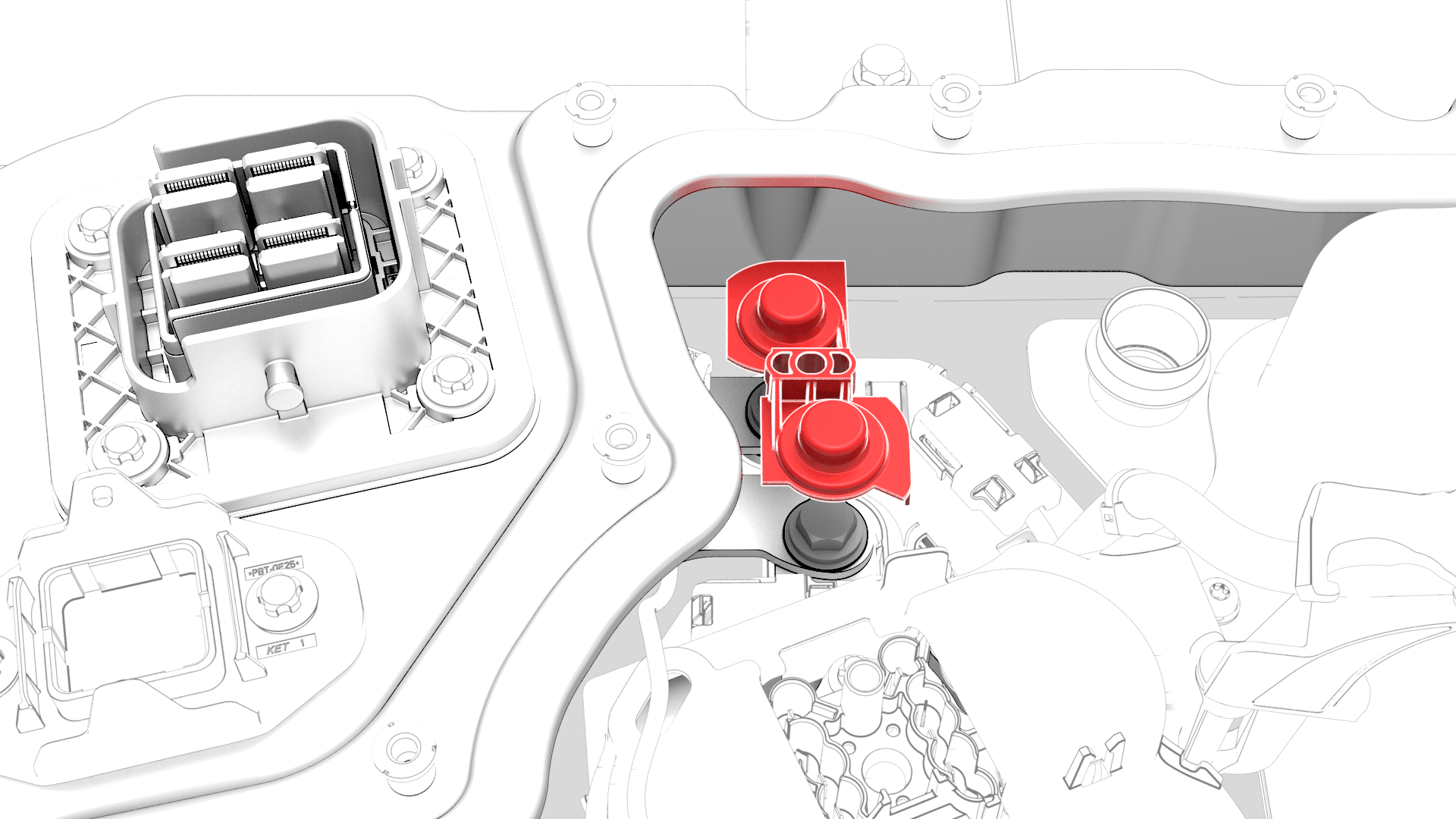

  2. 将方形绝缘体盖安装到烟火电池断接开关母排螺栓头上。

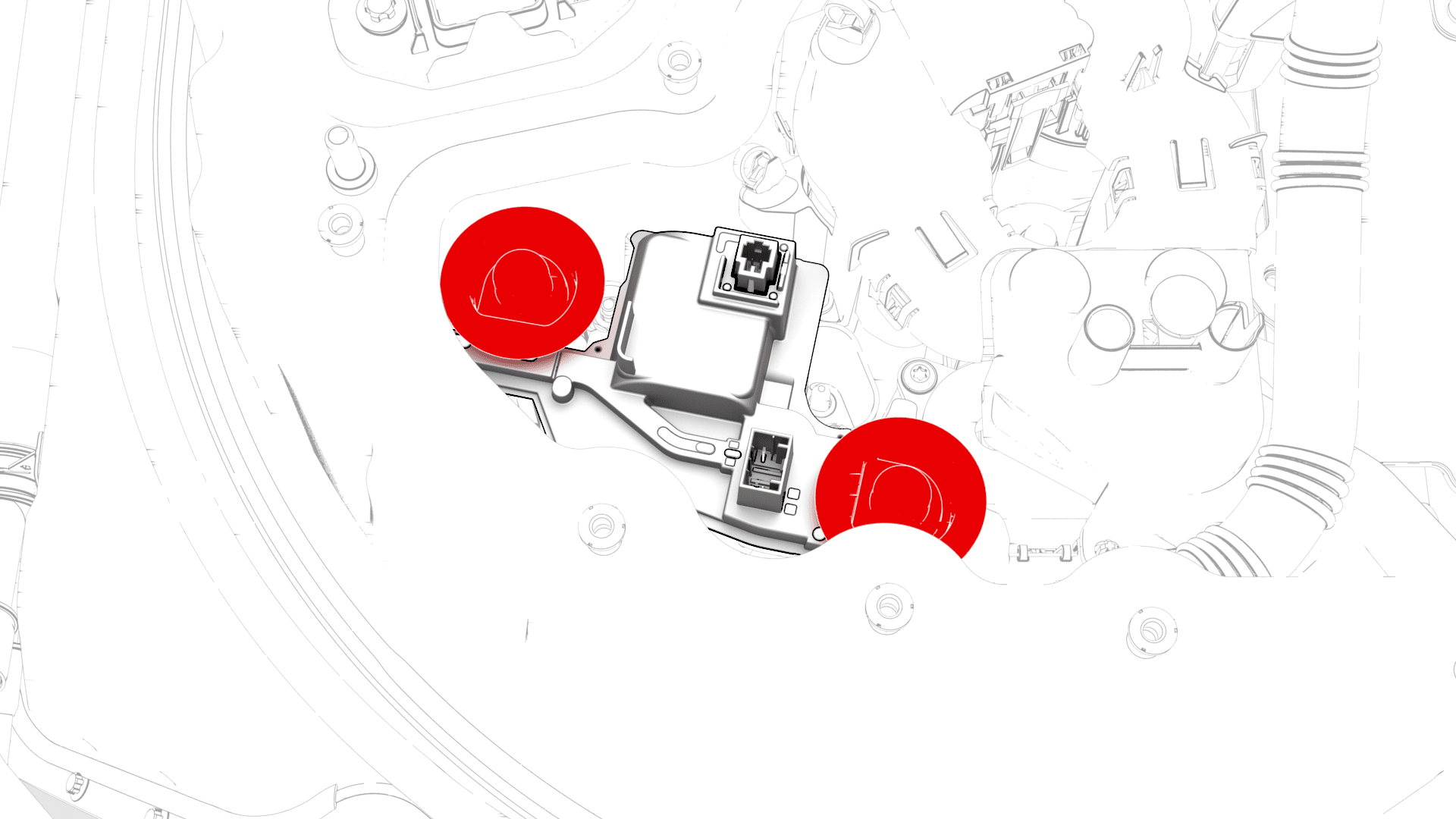

  3. 将圆形绝缘体盖安装到高压电池正极触点开关母排螺栓头上。

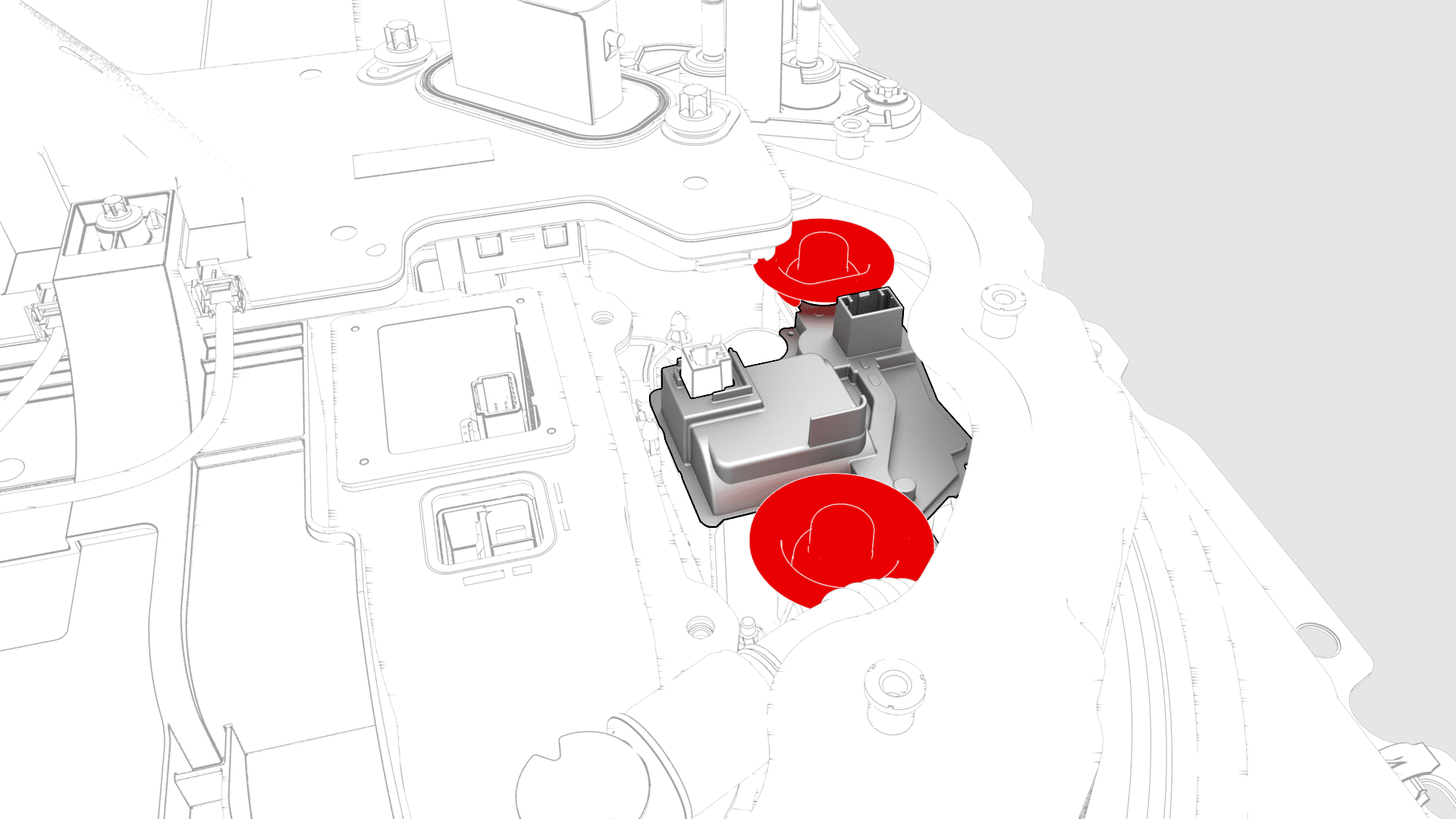

  4. 将圆形绝缘体盖安装到高压电池负极触点开关母排螺栓头上。
  5. 将专用绝缘体安装到直流输入总成母排螺栓头上。

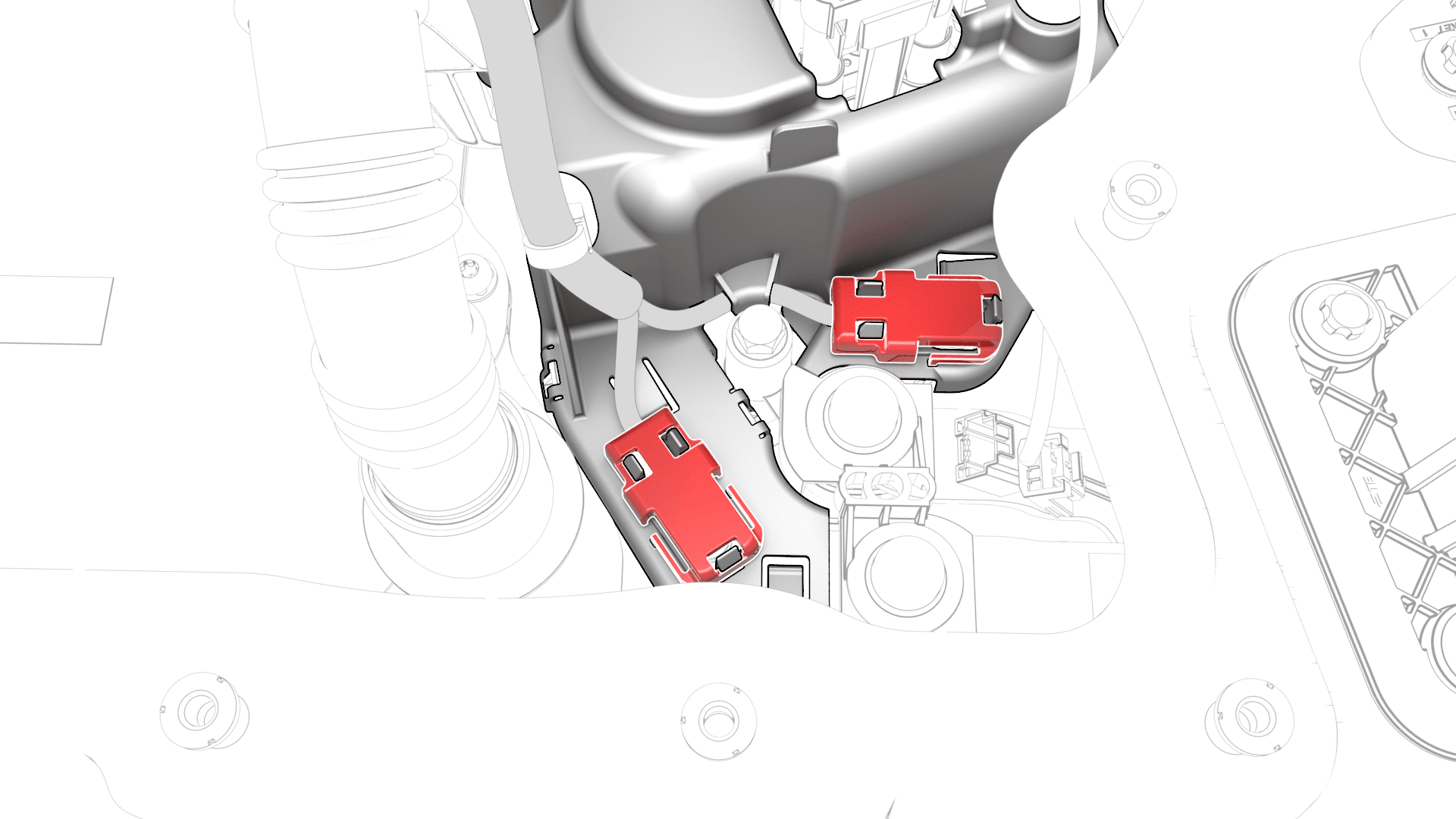

  6. 将交流输入端子盖安装到正极和负极环形端子螺栓上,然后紧固将直流输入端子盖固定到高压电池快充触点开关盖上的卡子。
  7. 继续执行高压电池仓拆卸程序。

拆卸

拆卸程序与安装程序相反。
