转向柱（右侧驾驶）（拆卸和更换）

校正代码 32051212 0.78 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 12 月 2 日：更改了转向柱配置和校准步骤。
  • 2024 年 10 月 25 日：添加了“将卡子从旧转向柱转移到新转向柱上”的步骤。

拆卸

  1. 打开两个前车门，降下车窗。
  2. 在触摸屏上，将转向柱移至最下部、最外侧的位置。
  3. 将方向盘回正。
  4. 将右前座椅向后移动，然后倾斜座椅靠背。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  7. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  8. 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  9. 拆下将中间轴固定到转向齿条总成的螺栓，然后将中间轴向上滑动，将其从转向齿条上拆下。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 棘轮/扭矩扳手
    图 1. 图示为左侧驾驶，右侧驾驶类似

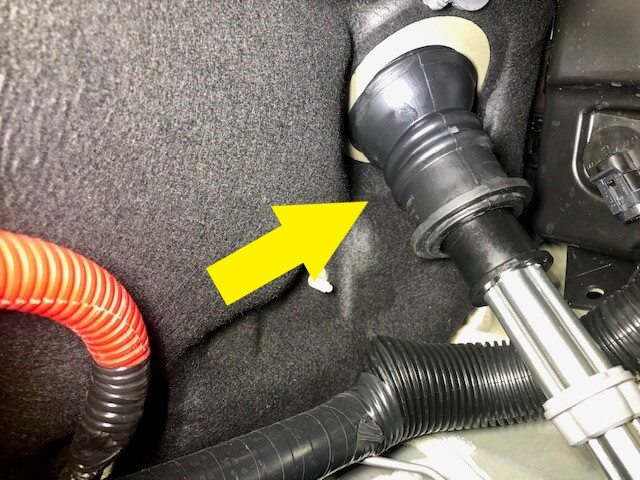

  10. 将转向柱护罩从隔板左侧松开。如有必要，将转向柱护罩部分推入车辆驾驶室。
  11. 拆下右侧脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  12. 拆下右侧脚部空间风管。请参阅GUID-2CC6F61A-94A4-4324-8EDC-C8241947657D.html。
  13. 拆下仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  14. 拆下方向盘。请参阅方向盘（拆卸和安装）。
  15. 拆下转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  16. 拆下下部间隙隔套。请参阅间隙隔套 - 转向柱 - 下（拆卸和更换）。
  17. 在转向柱周围的仪表板区域粘贴胶带，以防损坏。

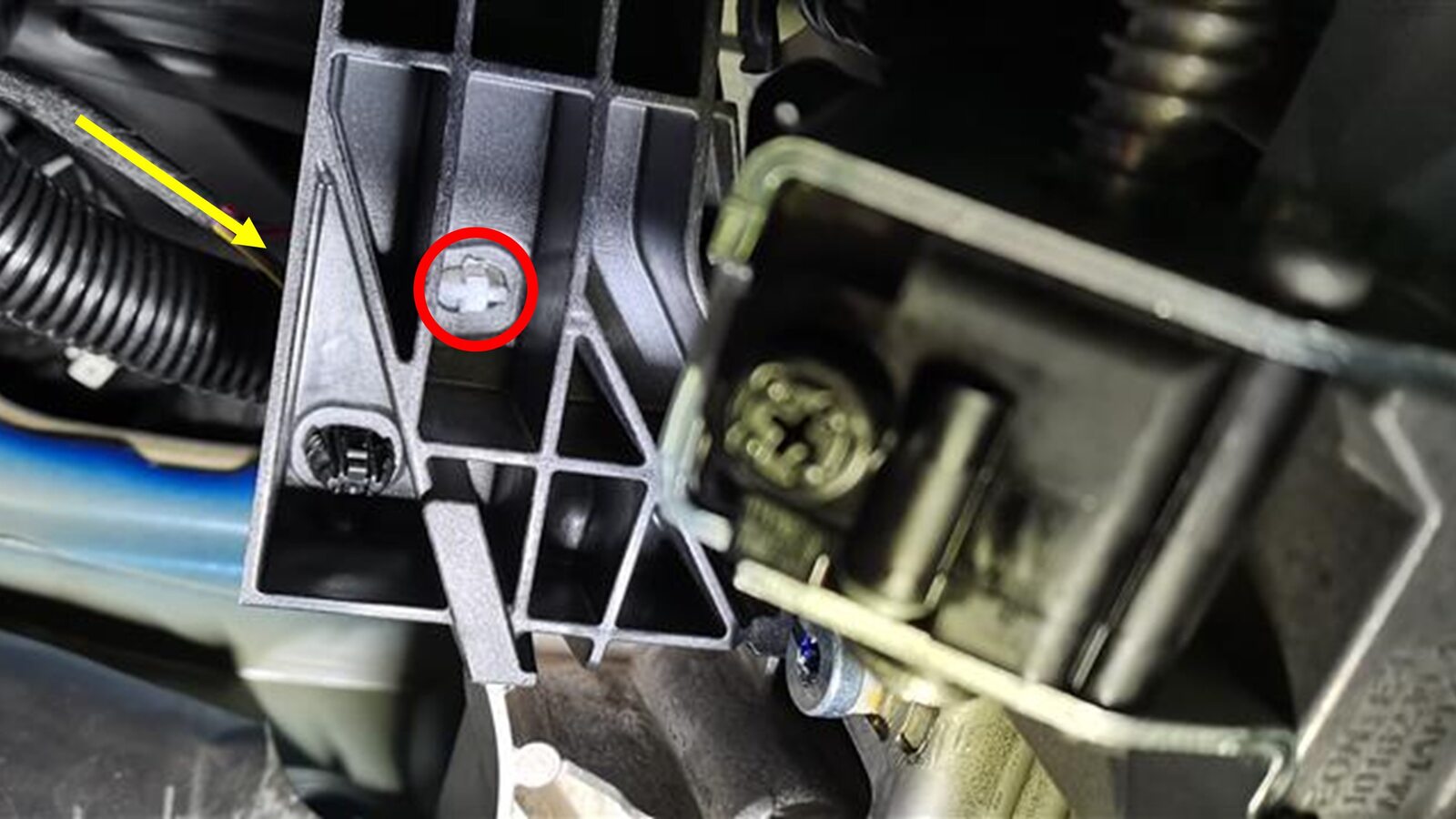

  18. 将仪表板线束夹从仪表板支架上松开，然后将线束朝车辆左侧拉动。

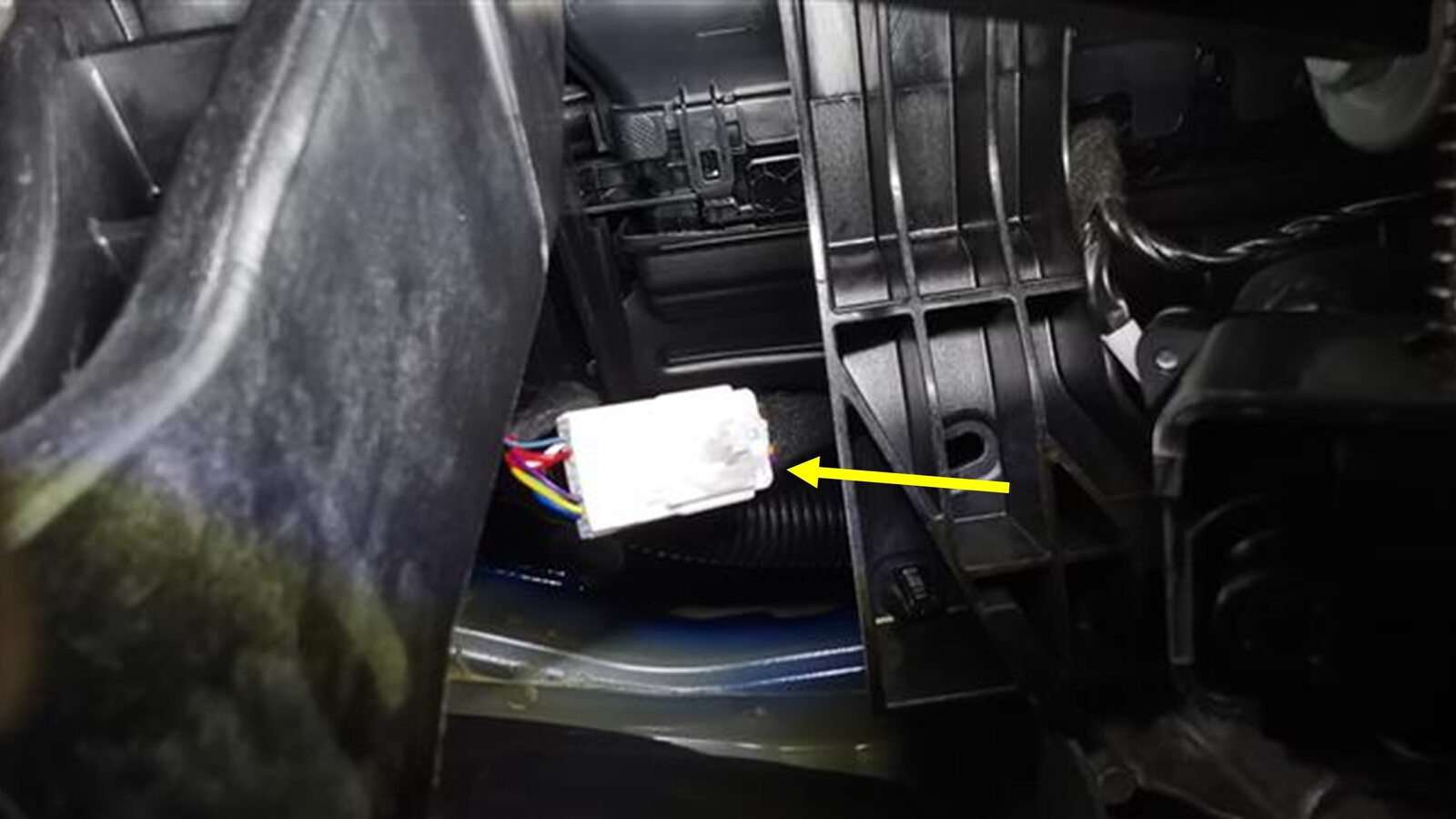

  19. 将连接器从转向柱上断开。
  20. 拆下将转向柱固定到横梁的螺母（4 个）。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    图 2. 图示为左侧驾驶，右侧驾驶类似

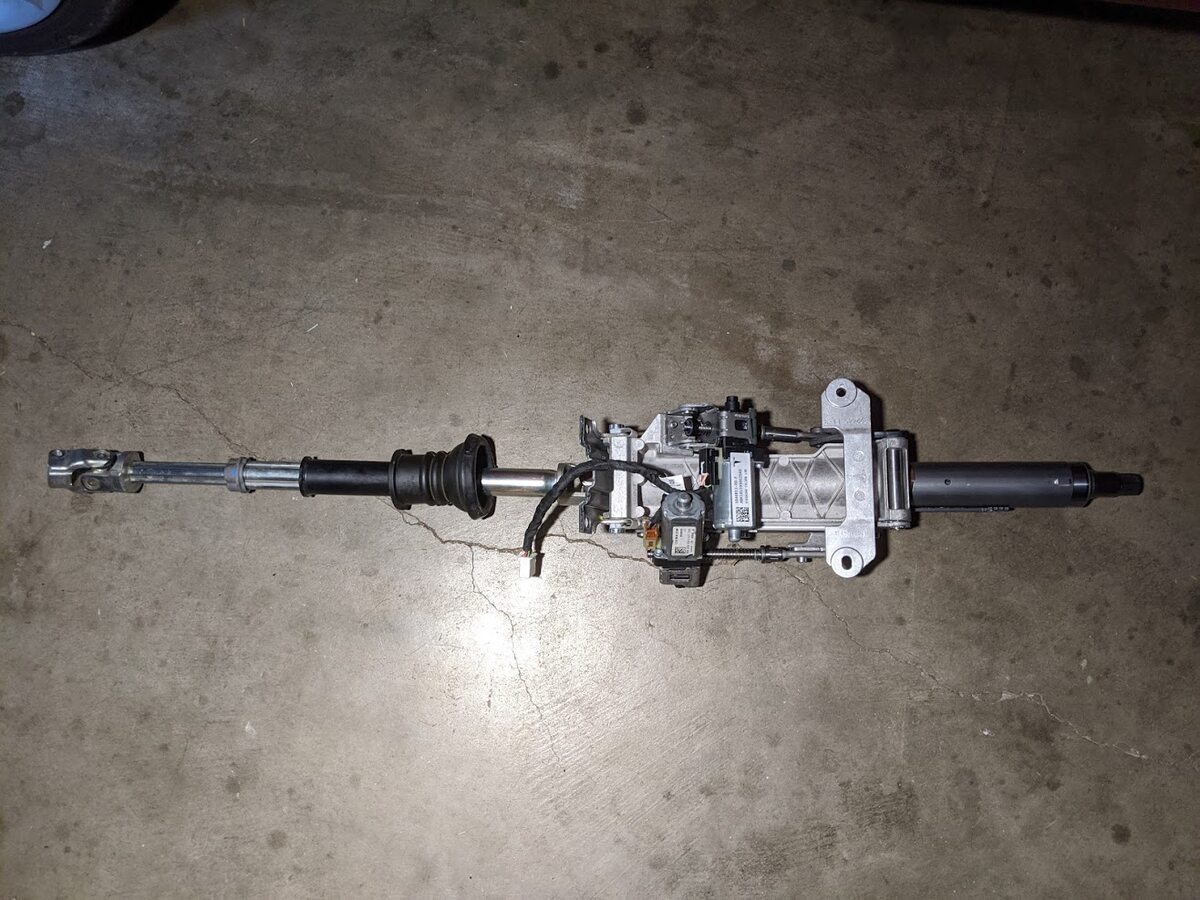

  21. 将转向柱总成从车辆上拆下：
    1. 缓慢地向内拉动总成，将转向柱的上部朝车顶方向倾斜，使其脱离仪表板。
    2. 电机接触到横梁后，轻轻拉动总成下方的仪表板下部区域，使电机脱离横梁。向右侧转动总成，使其脱离电机的左下部，然后将总成从车辆上拆下。

安装

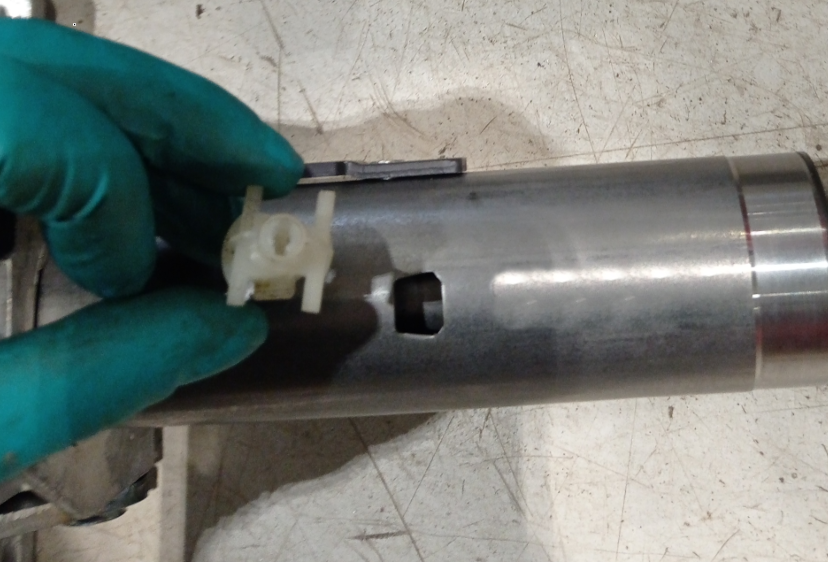

  1. 将转向柱卡子（零件号：1099272-00-E）从旧转向柱转移到转向柱替换件上。
  2. 在协助下，小心地移动转向柱的中间轴，使其从仪表板支架上的开口中穿过，向右旋转转向柱，使后电机下部完全离开仪表板支架开口，然后向左旋转。

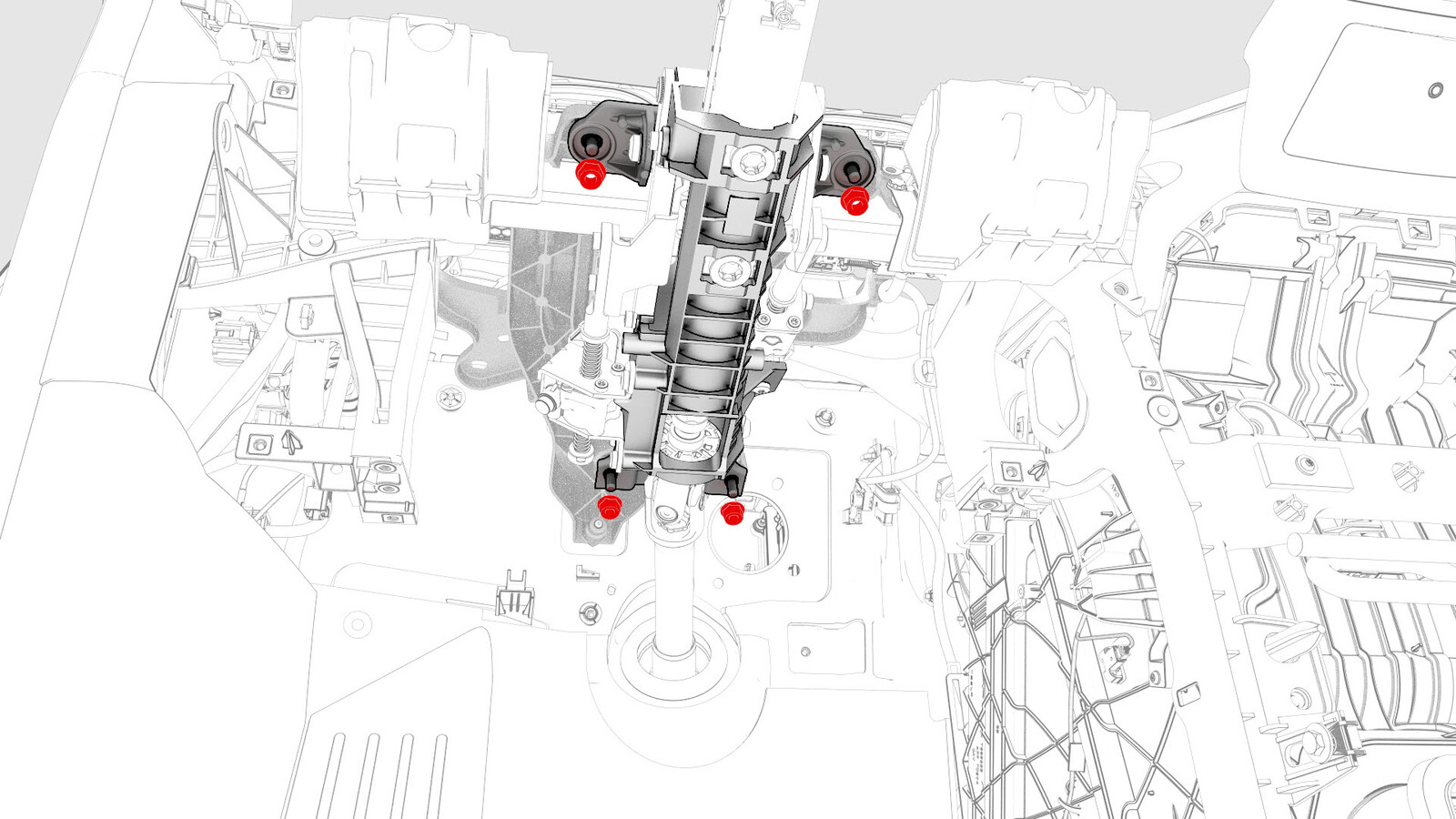

  3. 将转向柱安装到横梁上，然后安装将转向柱固定到横梁上的螺母（4 个）。
    15 Nm (11.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    图 3. 图示为左侧驾驶，右侧驾驶类似
  4. 连接转向柱线束连接器。
  5. 将仪表板线束夹安装到仪表板支架上，然后将线束朝车辆右侧拉动。
  6. 揭下仪表板上的胶带。
  7. 安装下部间隙隔套。请参阅间隙隔套 - 转向柱 - 下（拆卸和更换）。
  8. 安装转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  9. 安装方向盘。请参阅方向盘（拆卸和安装）。
  10. 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  11. 安装右侧脚部空间风管。请参阅GUID-2CC6F61A-94A4-4324-8EDC-C8241947657D.html。
  12. 安装右侧脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  13. 将中间轴向下滑动并安装到转向齿条轴上，然后安装将中间轴固定到齿条的螺栓。
    18 Nm (13.3 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 棘轮/扭矩扳手
    图 4. 图示为左侧驾驶，右侧驾驶类似
  14. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  15. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  16. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  17. 启用车辆“维护模式增强版”。请参阅维护模式增强版。
  18. 解锁车辆网关。请参阅网关（解锁）。
  19. 根据之前记录的转向柱替换件零件号和本表确定安装的转向柱类型以及需要选定的配置值。
    零件号 驱动 生产地点 配置值
    1188811-00-D 以及此前版本 左侧驾驶 弗里蒙特工厂、柏林超级工厂和德克萨斯超级工厂 "BOSCH"
    1188811-00-E 以及此后版本 左侧驾驶 弗里蒙特工厂、德克萨斯超级工厂 "BOSCH_COMMON_TO_JE"
    1188871 左侧驾驶 上海超级工厂 "JE"
    1188876 右侧驾驶 上海超级工厂 "JE"
  20. 启用“维护模式增强版”，浏览Vehicle Configurations > steeringColumnMotorType，然后根据上述步骤所给表格选择正确配置值。
  21. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_STEERING_COLUMN_CALIBRATIONvia Toolbox: (link)via Service Mode: Chassis ➜ Steering ➜ Calibrate Steering Column
  22. 将驾驶位座椅和副驾位座椅恢复原位。
  23. 将转向柱恢复原位。
  24. 升起两个前车窗，关闭两个前车门。
