饰板 - 座垫 - 副驾位座椅（拆卸和更换）

校正代码 13072302 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 12 月 1 日：- 修复了无效链接。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。

拆卸

  1. 确认固件版本为 2023.2.11 或更高版本。如果固件版本不是 2023.2.11 或更高版本，请更新车辆固件。
  2. 将副驾位座椅从车辆上拆下。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  3. 拆卸副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  4. 拆卸副驾位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。

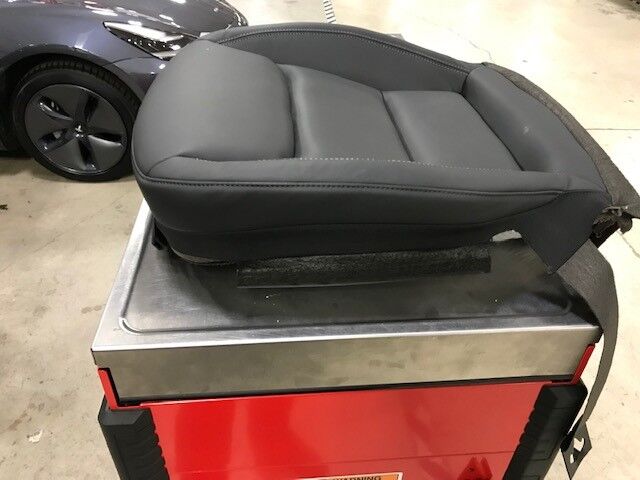

  5. 将座椅放置在座椅靠背上，以便接触座垫底部。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    根据需要保护座垫，防止其受损。
  6. 松开将外壳挡板固定到座椅下方的卡子。
  7. 断开加热垫电气连接器。

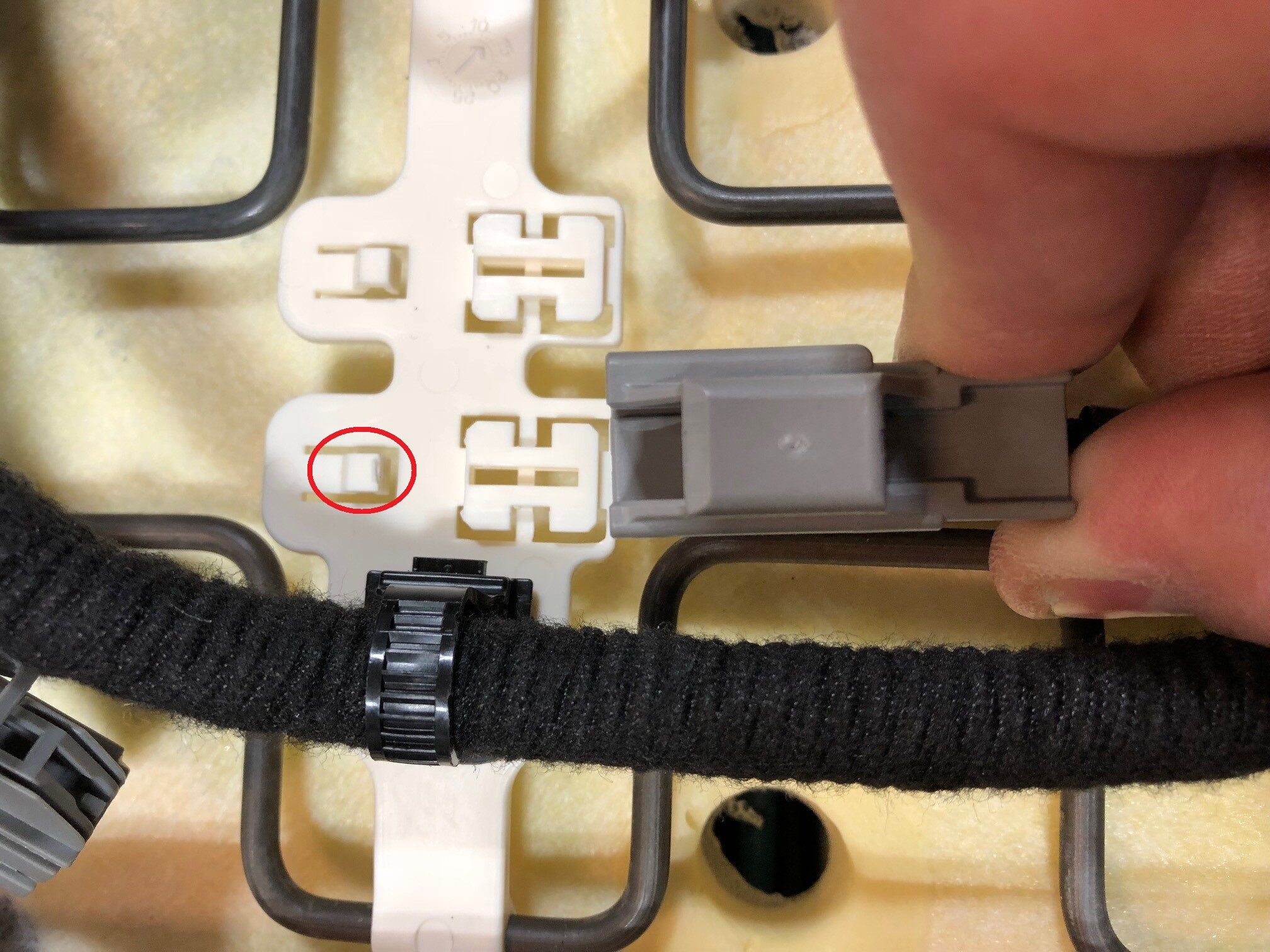

  8. 向前滑动加热垫连接器，将其从座椅底部松开。
  9. 断开座垫加热垫与模块的连接。
  10. 断开座垫加热垫连接器与座椅靠背加热垫连接器的连接。
  11. 将座垫连接器向上滑，将其从座椅总成上松开。
  12. 断开座椅占用传感器连接器。
  13. 松开将座椅占用传感器固定到座椅底部的卡子，然后将传感器从座椅底部分离。
  14. 松开将座垫泡沫固定到座椅悬架的卡子（2 个）。

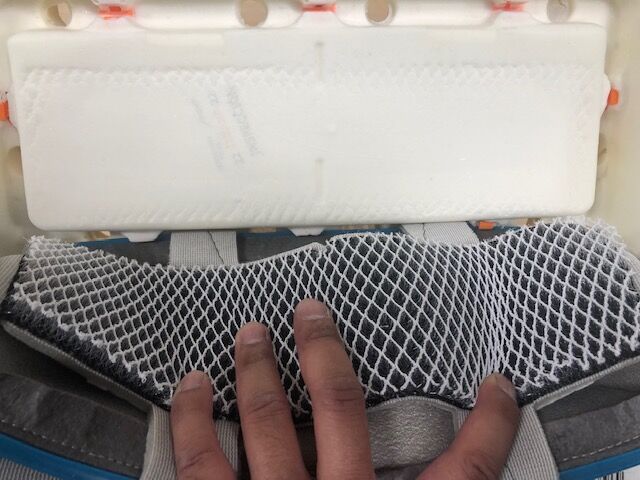

  15. 分别在前部、内侧和外侧区域，松开将座垫饰板固定到座垫框架的夹条（3 个），然后将泡沫从框架上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保座垫加热器垫连接器和座椅占用传感器总成未触碰到座椅悬架或框架。

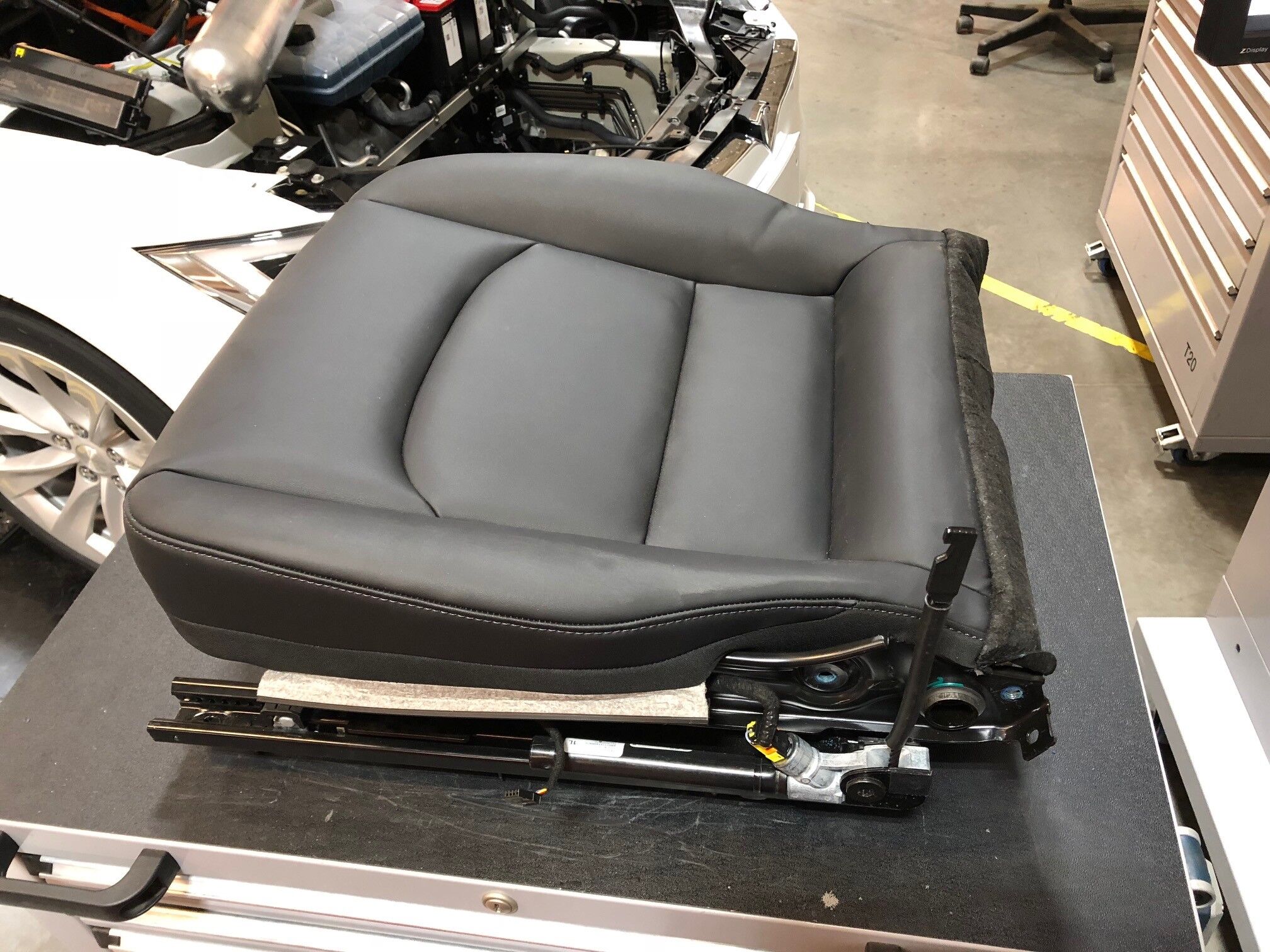

  16. 将座椅移回垂直位置。

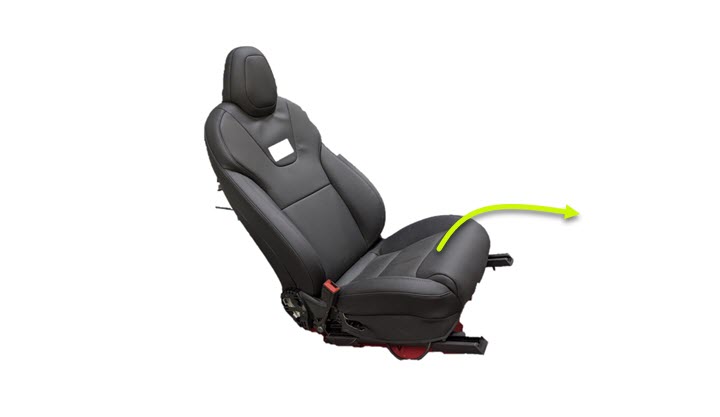

  17. 径直向上提起，以从座椅框架总成上拆下座垫总成。
    Informational PurposesAn informational icon, calling your attention
    注
    确保加热垫和座椅占用传感器线束未连接到座椅框架。
  18. 松开将座垫饰板固定到泡沫垫的系带。

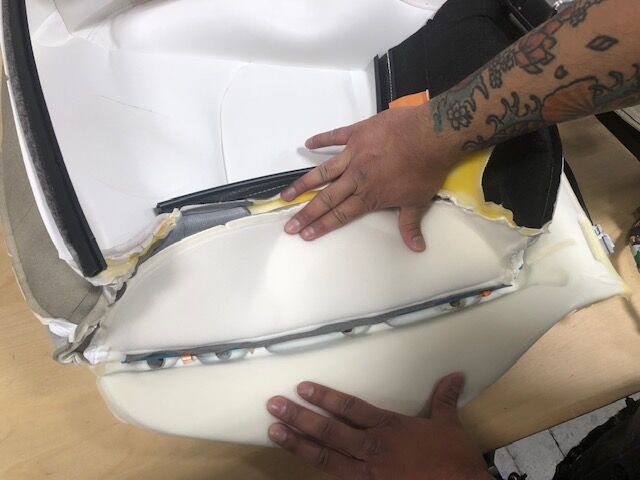

  19. 拆卸将座垫饰板固定到泡沫垫的卡子（18 个），然后从泡沫垫上拆下饰板。

安装

  1. 将座垫饰板放置到泡沫垫上，然后重新安装将座垫饰板固定到泡沫垫的卡子（18 个）。
  2. 固定将座垫饰板固定到泡沫垫的系带。
  3. 将座垫总成放置在座垫框架上以进行安装。
    Informational PurposesAn informational icon, calling your attention
    注

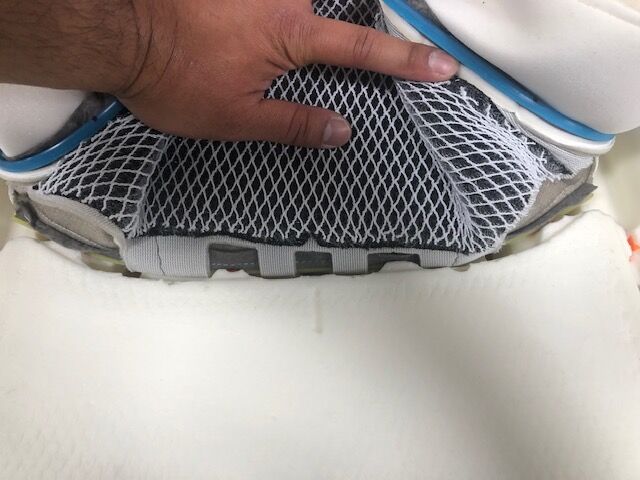

    将座垫后部插入座椅底部框架，然后放低座垫的其余部分，使其置于座椅底部框架上。确保线束穿过座椅框架背面。
  4. 将座椅放置在座椅靠背上，以便接触座垫底部。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    根据需要保护座垫，防止其受损。
  5. 将座垫泡沫垫安装到座垫框架上，然后分别在前部、内侧和外侧紧固将座垫固定到框架的夹条（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保座椅加热器连接器和座椅占用传感器总成穿过座椅悬架或框架。
  6. 紧固将座垫固定到座椅悬架的卡子（2 个）。
  7. 将座垫加热垫连接到模块。
  8. 将座垫连接器安装到座椅总成上。
  9. 将座垫加热垫连接器连接到座椅靠背加热垫连接器。
  10. 将加热垫连接器安装到座椅框架上。
  11. 连接加热垫连接器。
  12. 将座椅占用传感器安装到座椅底部，然后紧固将传感器固定到座椅底部的卡子。
  13. 连接占用传感器连接器。
  14. 将座椅扶起至垂直位置。
  15. 安装副驾位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
  16. 安装副驾位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  17. 将副驾位座椅安装到车辆上。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  18. 如果维修北美车辆的副驾位座椅：
    1. 开始校准前，移走副驾位座椅上的所有物品。
    2. 在车辆触摸屏上，点击Controls (Vehicle Icon) > Software，然后检查车辆固件版本。如果车辆固件是 2023.2.11 或更高版本，请执行软件重新安装。请参阅软件重新安装 - 触摸屏。如果车辆固件不是 2023.2.11 或更高版本，请更新车辆固件。请参阅软件更新。
    3. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
    4. 解锁车辆网关。请参阅网关（解锁）。
    5. 在 Toolbox 中，点击Actions选项卡，然后搜索 “OCS”。
    6. 点击Run，以运行PROC_OCS1P_SELF-CALIBRATIONSearch for routine in ToolboxOCS1P delete Sandwich and calibrate routineSafety & Restraints / Seats - OCS1P Self Capacitance Calibration例行程序。
    7. 点击Actions选项卡，然后搜索 “Seat calibration”。
    8. 点击Run，以运行PROC_VCRIGHT_SEAT-CALIBRATESearch for routine in ToolboxRight Seat Calibration例行程序。
    9. 断开 Toolbox，然后从车辆上取出笔记本电脑。
