支座和套管组件 - 后驱动单元 (3DU)(拆卸和更换)
校正代码 40012802 3.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2025-04-03: 发布了新的程序
- 1137785-00-A Kit, Drive Unit Bushing R&R, Model 3
拆卸
- 拆下后轮驱动单元。请参阅驱动单元 - 后 (3DU)(拆卸和安装)。
-
将驱动单元套管工具安装到后套管上。

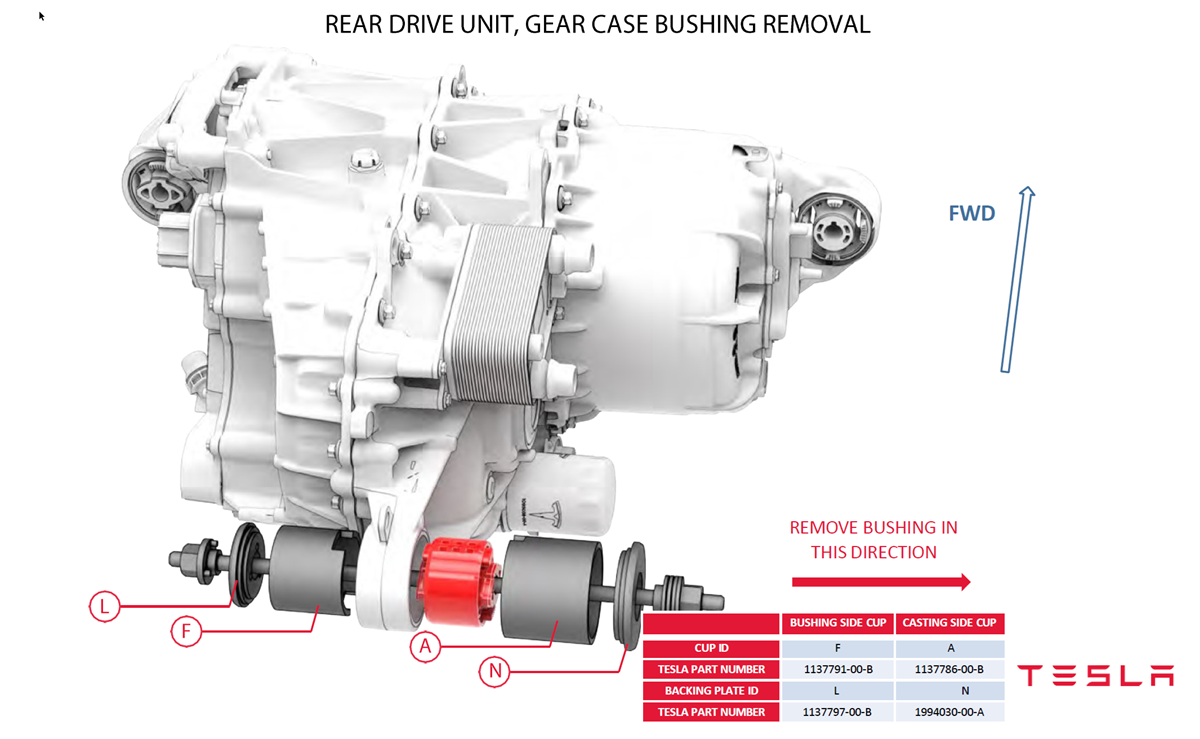

注拆卸前,标记好旧套管在后驱动单元主体上的位置,以便确定新套管的准确安装位置。注装配特殊工具时,使用如图所示的 "N"、"A"、"F" 和 "L" 罩帽。
- 旋转止推垫圈上的螺母以拆下驱动单元上的套管。
- 分离套管工具,然后从驱动单元上拆下。
-
在右侧套管上安装套管拆卸工具。
注装配特殊工具时,使用如图所示的 "N"、"A" 和 "G" 罩帽。
- 将另一螺母固定在适当位置,同时用扳手转动轴承侧套管拆卸工具螺母。
- 将套管从驱动单元推出后,分离套管拆卸工具,然后将其从驱动单元上拆下。
- 拆下并弃用将左侧支座固定到后驱动单元的螺栓,然后将支座从后驱动单元上拆下。
安装
-
安装新的螺栓,将左侧支座固定到后驱动单元(紧固至 35 Nm,再旋转 55 度)。
注螺栓零件号:1111864-00-B
-
在 RH 套管上安装套管拆卸工具。
注装配特殊工具时,使用如图所示的 "E" 和 "G" 罩帽。
- 将另一螺母固定在适当位置的同时,用扳手转动轴承侧套管安装工具螺母。
-
安装套管工具,以套上新的套管。
注装配特殊工具时,使用如图所示的 "N"、"A"、"F" 和 "L" 罩帽。
- 旋转止推垫圈上的螺母以在驱动单元上套上新的套管。
- 分离套管工具,然后从驱动单元上拆下。
- 安装后轮驱动单元。请参阅驱动单元 - 后 (3DU)(拆卸和安装)。
- 请参阅“定位要求”表,以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整校正代码作为一项单独的工项添加到服务工单。请参阅 定位要求 - 悬架。
