雷达 - 驾驶室（拆卸和更换）
校正代码
17200012 0.18
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-07-17: 删除了止动基座和车顶控制台拆卸/安装步骤，添加了雷达螺栓零件号。
- 2025-08-20: 添加了有关顶篷控制台连接器和松开顶篷的缺失图片。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驾驶室雷达固定到车身的螺栓 |
 9 Nm (6.6 lbs-ft) |
|
更换 | 1128091-00-B |
拆卸
- 打开左侧前车门，降下左侧前车窗。
- 旋转两个遮阳板，使其脱离止动基座。
-

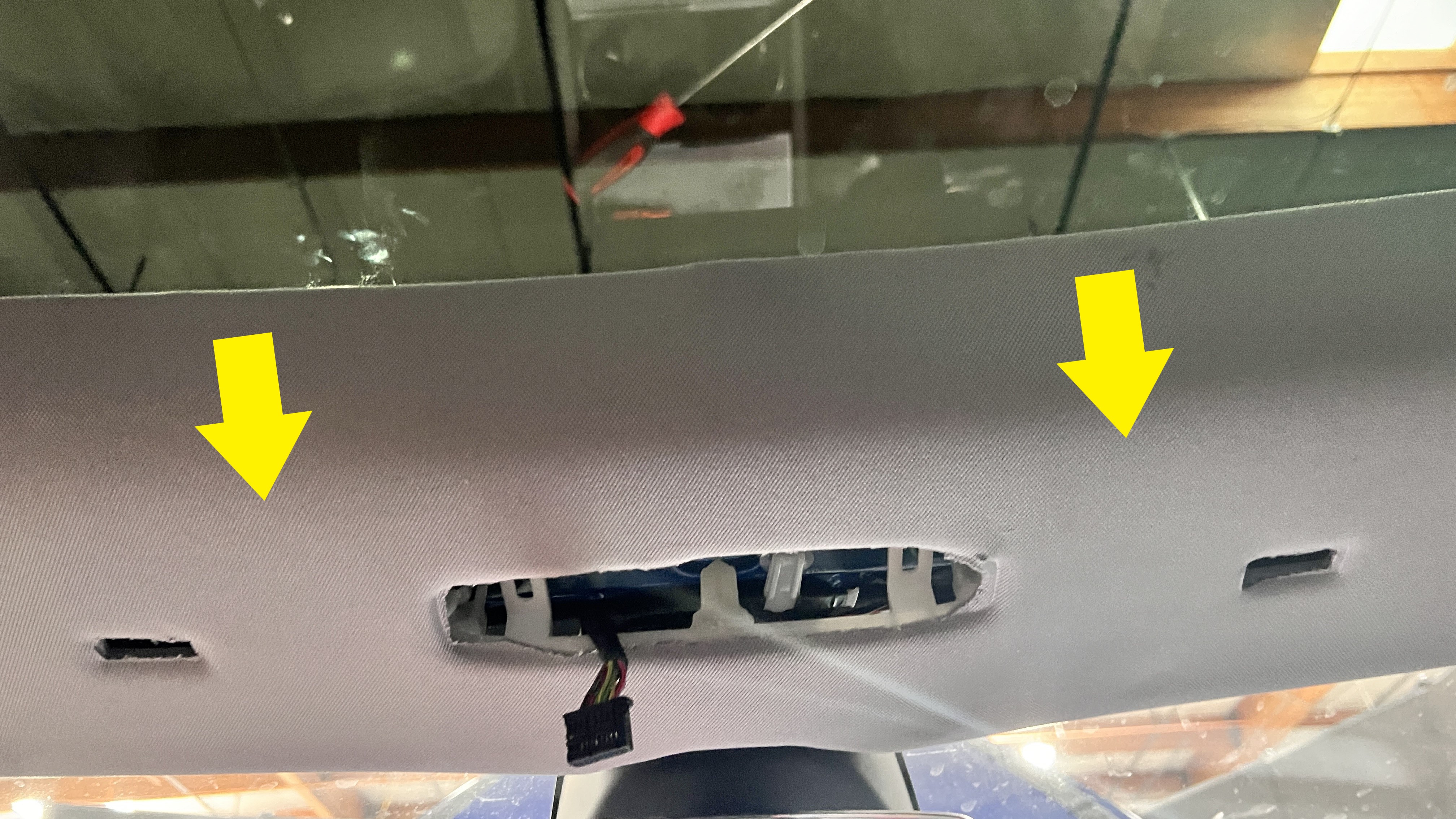

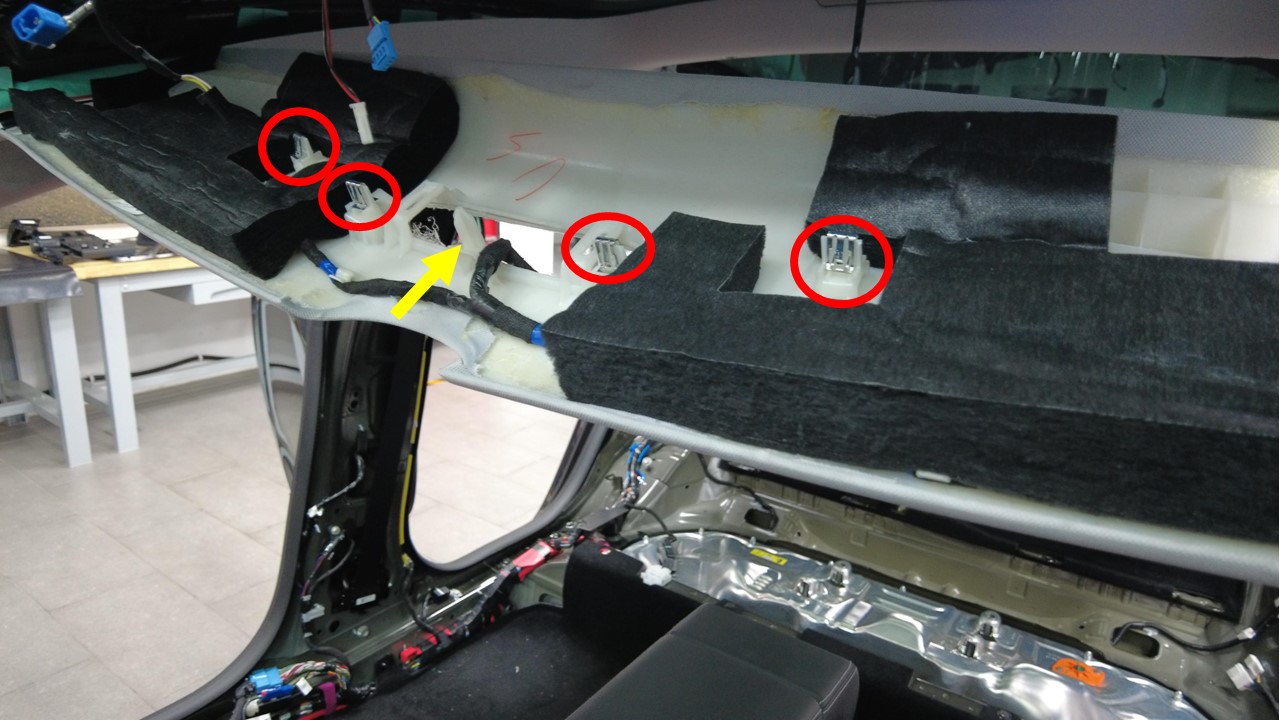

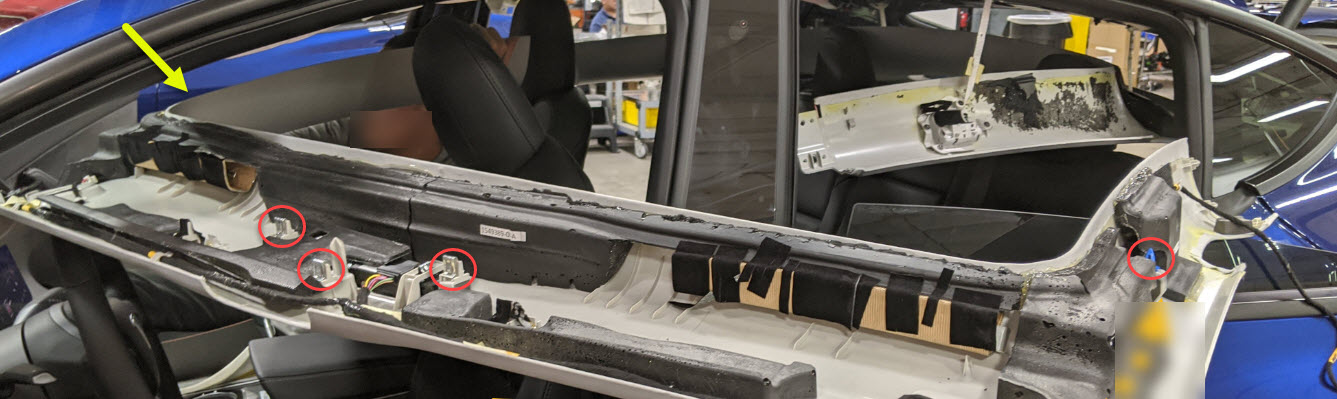

在协助下，向下拉动顶篷前部，将卡子（5 个）从车身上松开。
注注意从前端中部开始松开。在顶篷和车身之间放置车间毛巾，以便接触零件。注为清晰起见，图中的顶篷已拆卸。
-

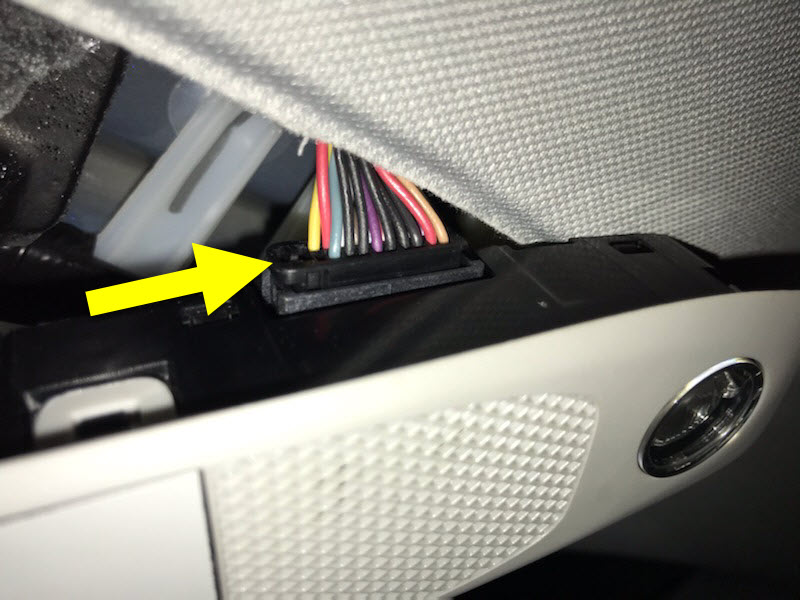

断开连接器与驾驶室雷达的连接。
-

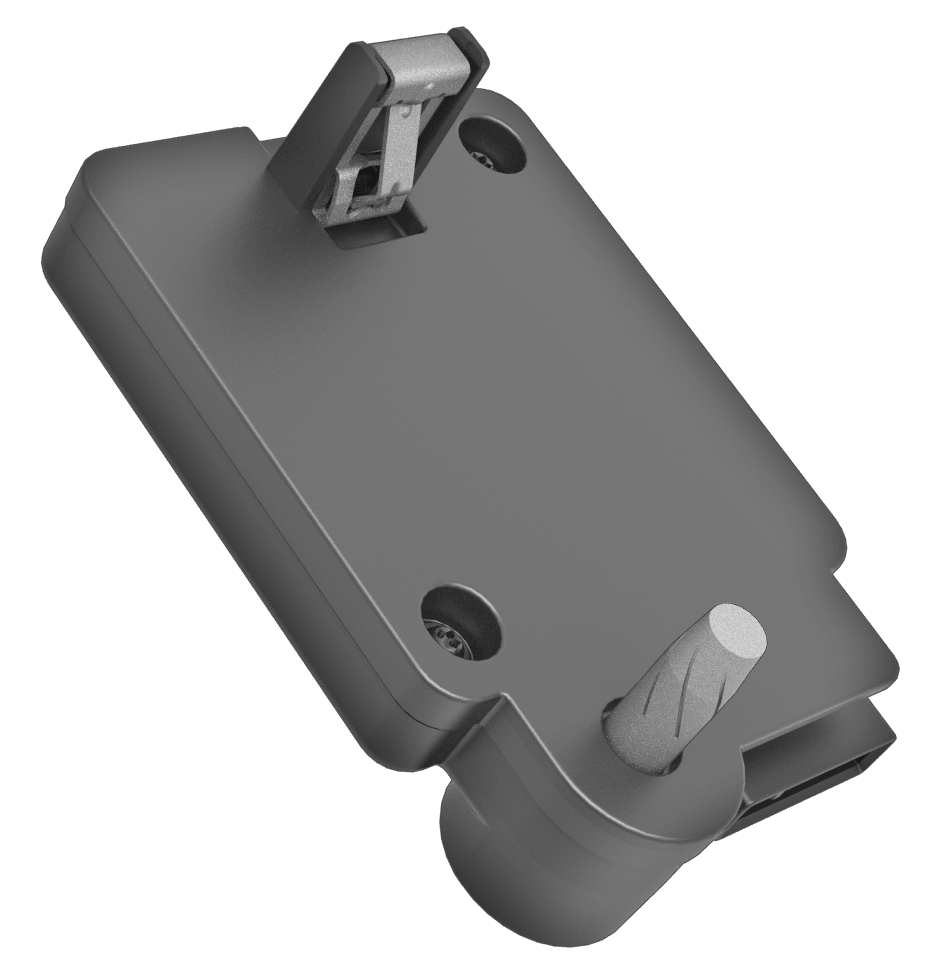

松开将驾驶室雷达固定到车身的螺栓，松开卡子（1 个），然后将驾驶室雷达从车辆上拆下。
注螺栓固定在雷达外壳中，无法从雷达总成上拆下。TIpUse of the following tool(s) is recommended:
- 梅花 T30 套筒
安装
-
使用卡子将驾驶室雷达连接到车身上，然后安装一个新的螺栓，将驾驶室雷达固定到车身。9 Nm (6.6 lbs-ft)TIpUse of the following tool(s) is recommended:
- 梅花 T30 套筒
-
将连接器连接到驾驶室雷达。
- 将顶篷前端中部固定到车身上。
- 重新安装固件。请参阅 软件重新安装 - 触摸屏。
- 将两个遮阳板移回原位。
- 升起左侧前车窗并关闭左侧前车门。
