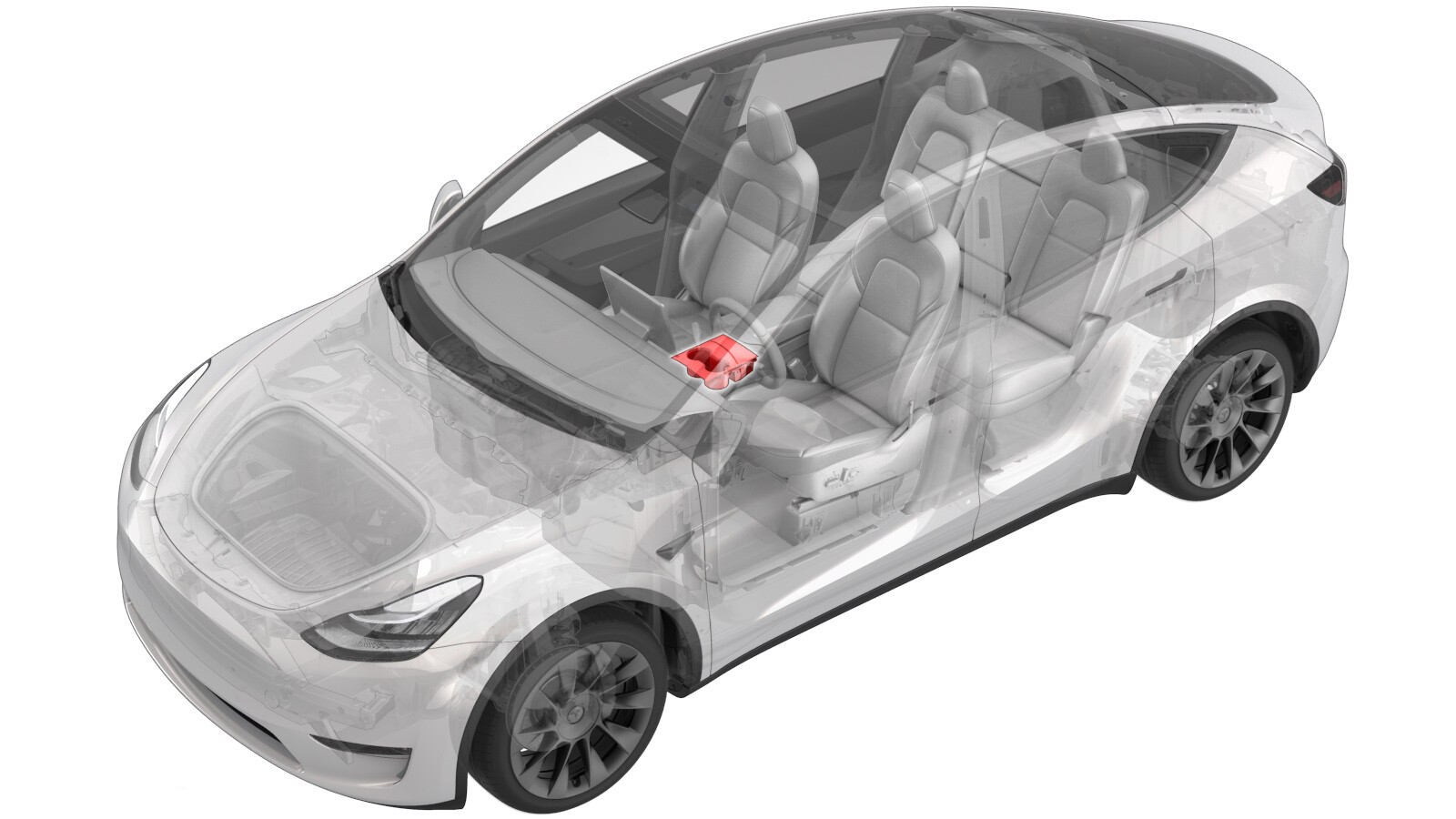

杯托(拆卸和更换)

校正代码 15191802 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

校正修理代码和 FRT
  • Model Y,适用于 杯托(拆卸和更换)15191802,
  • Model Y,适用于 杯托(第二代)(拆卸和更换)15191812

注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格杯托(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将杯托下部总成固定到中控台的螺钉
1.1 Nm (.8 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
重复使用
将扶手闩锁索环固定到杯托的螺钉
1.6 Nm (1.2 lbs-ft)
  • 梅花 T15 套筒
  • 2 英寸加长件
重复使用

拆卸 原中控台的杯托

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)

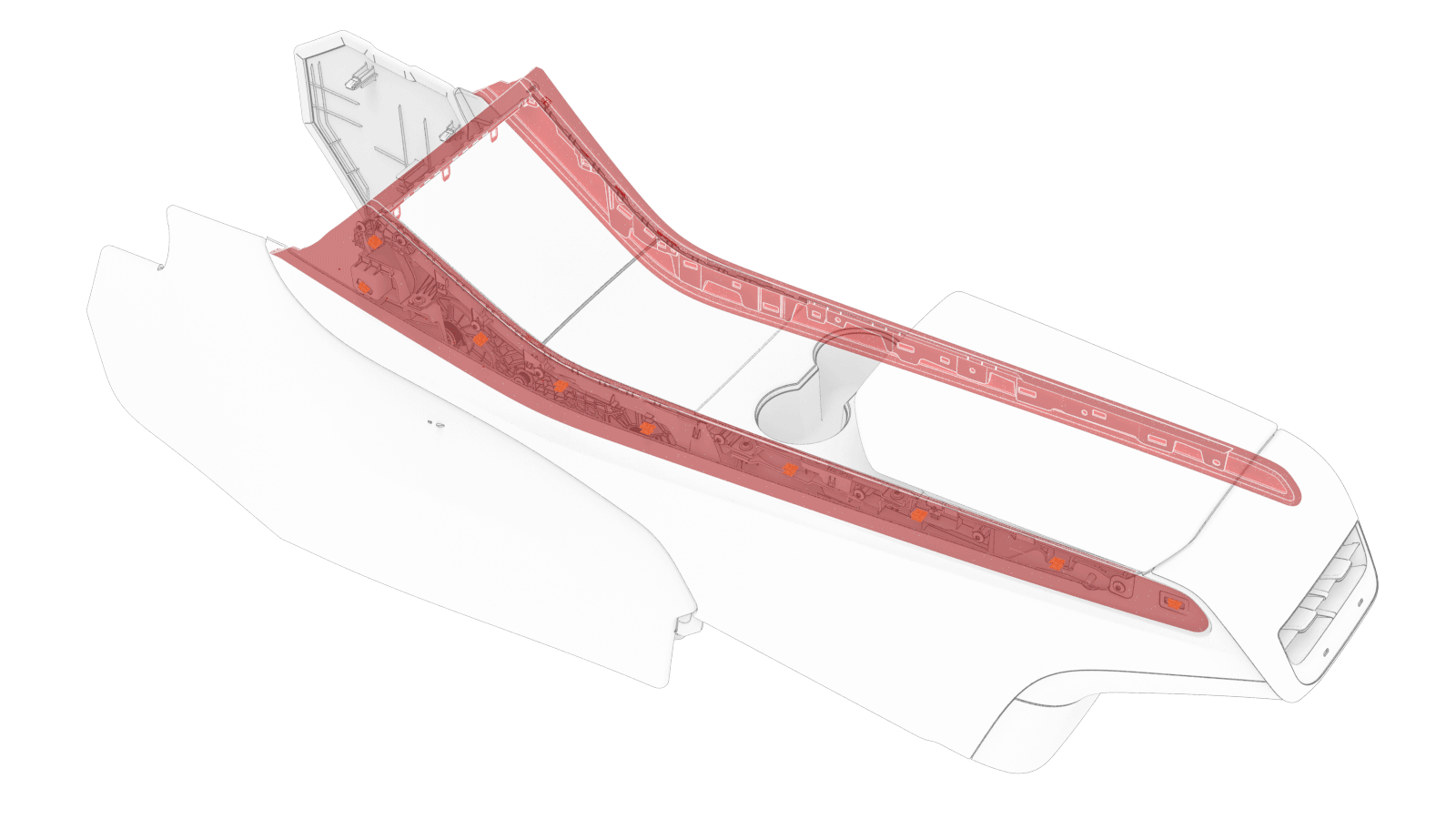

  2. 拆下 LH 和 RH 中控台亮条。请参阅亮条 - 中控台 - LH(拆卸和更换)
  3. 拆下中控台杯托饰板。请参阅饰板 - 杯托 - 中控台(拆卸和更换)
  4. 使用塑料饰板工具,从杯托上拆下杯托内衬。

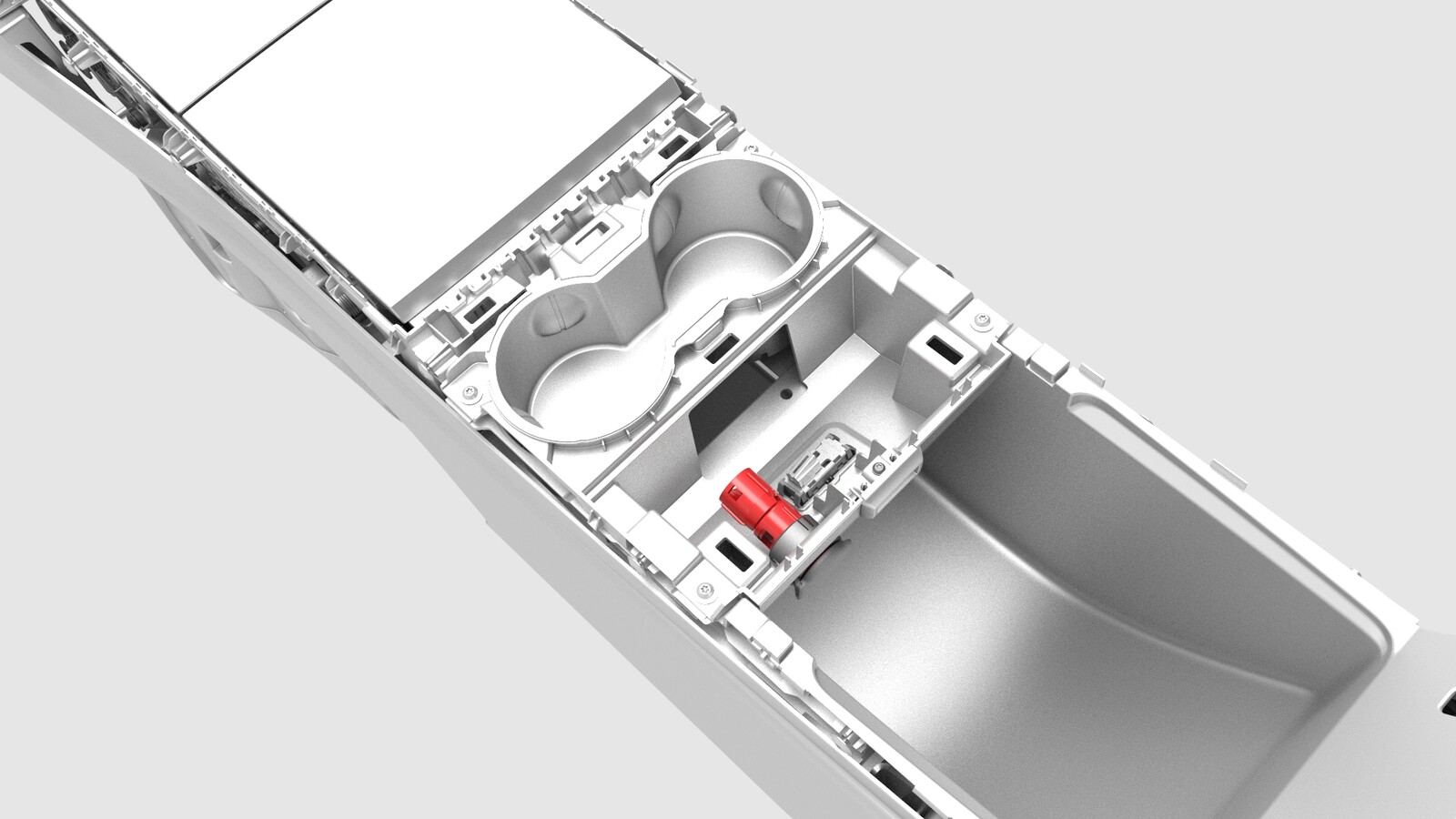

  5. 断开电气线束与中控台电源插座连接器之间的连接。
  6. 断开电气线束与路面照明灯连接器之间的连接。

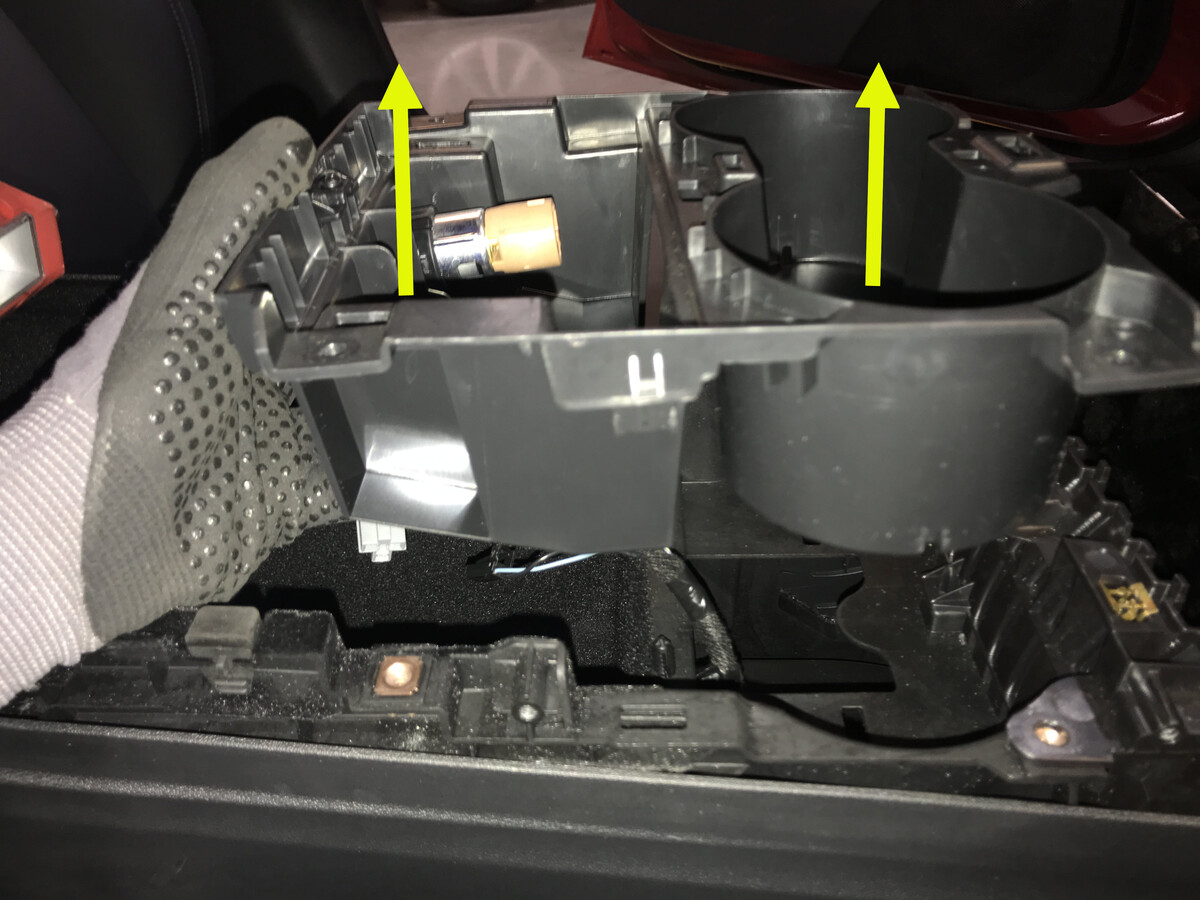

  7. 拆下将杯托下部总成固定到中控台的螺钉,然后从车上拆下杯托。
    1.1 Nm (.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 4 英寸加长件

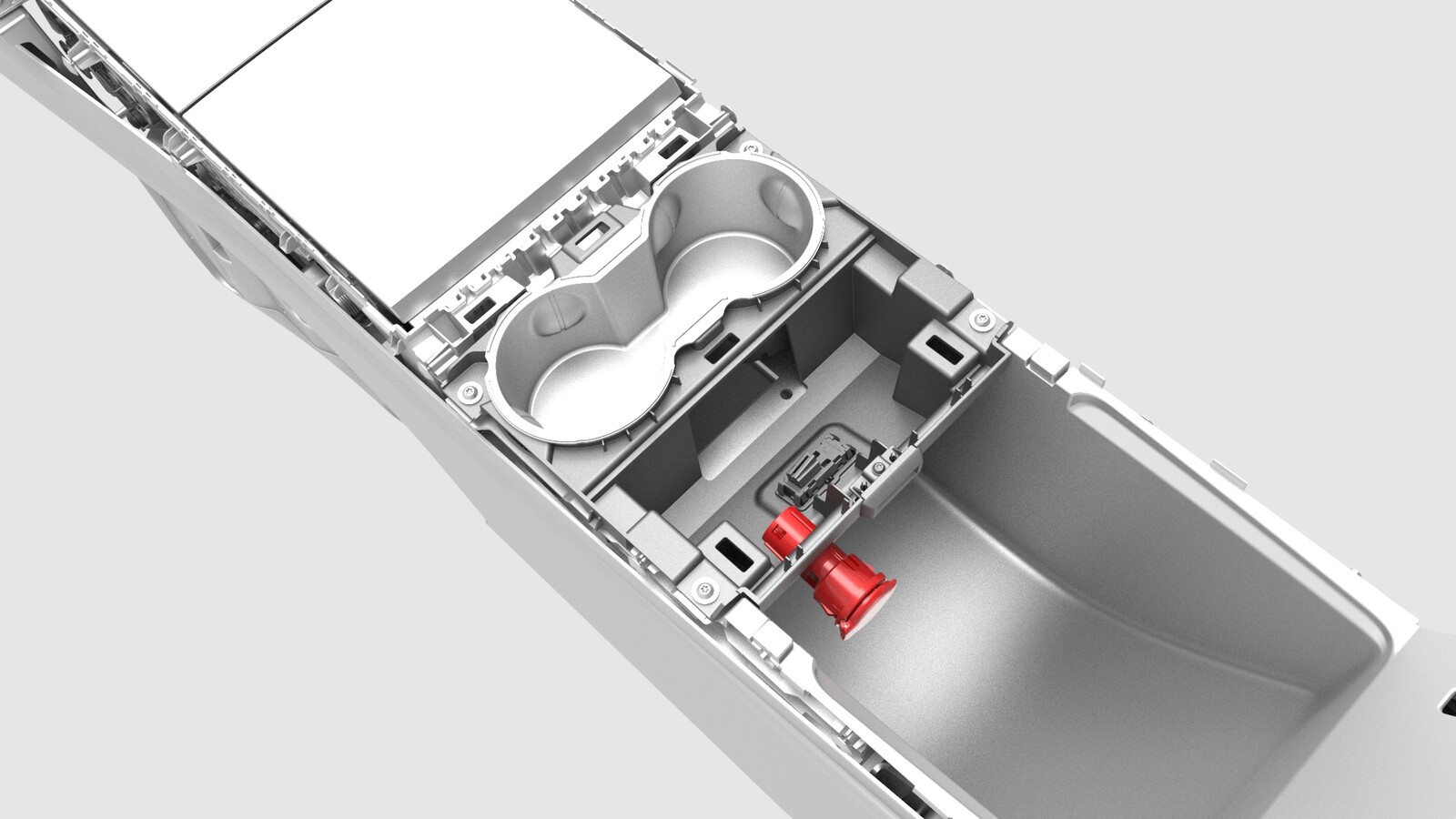

  8. 松开弹簧端罩上的小锁片,将电源插座滑入端罩内,以便插座侧面的开口于端罩大锁片对齐。
  9. 松开端罩锁片,将电源插座和端罩一起移出杯托总成。

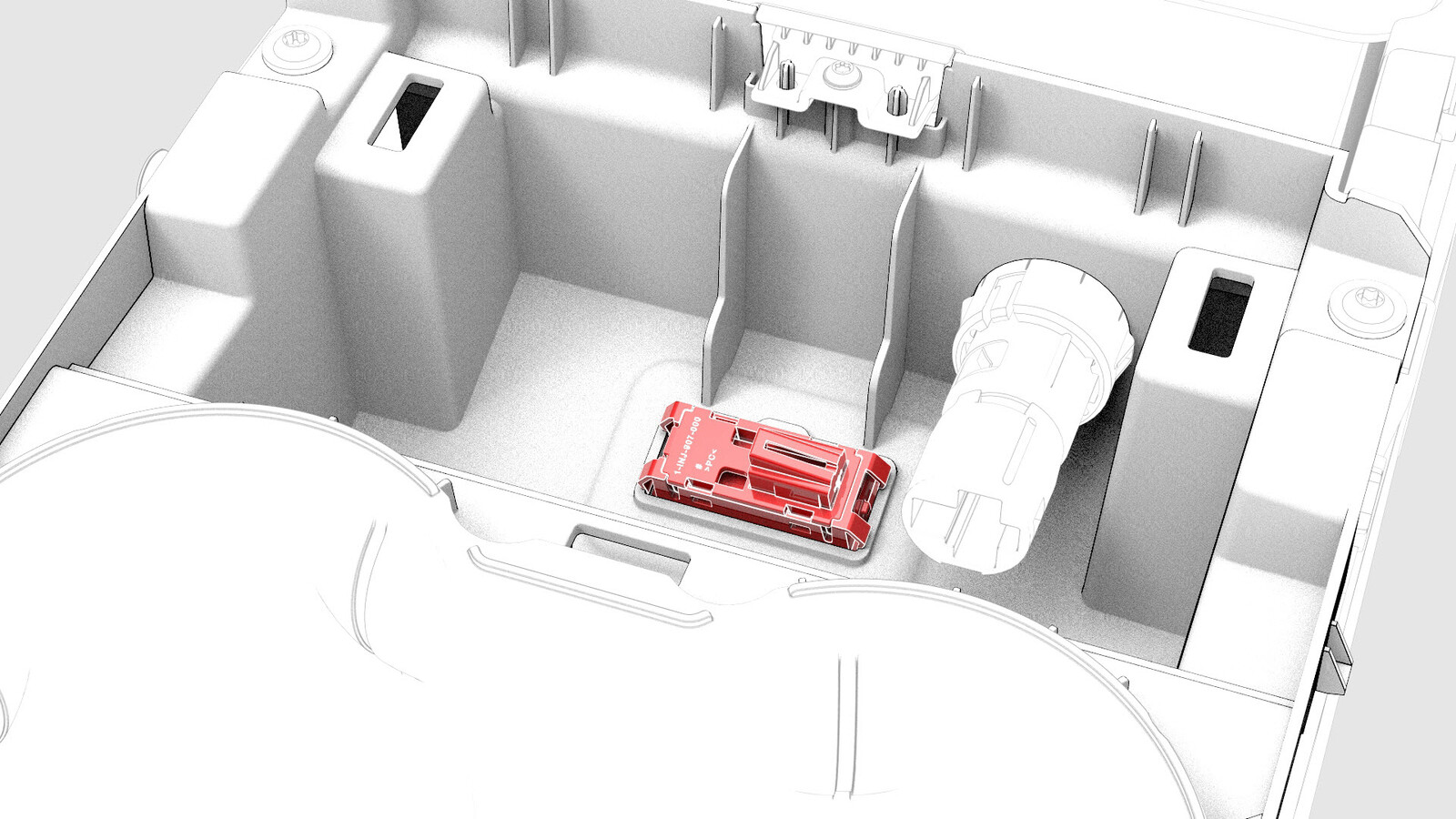

  10. 松开将路面照明灯固定到杯托的夹子,然后从杯托上拆下路面照明灯。

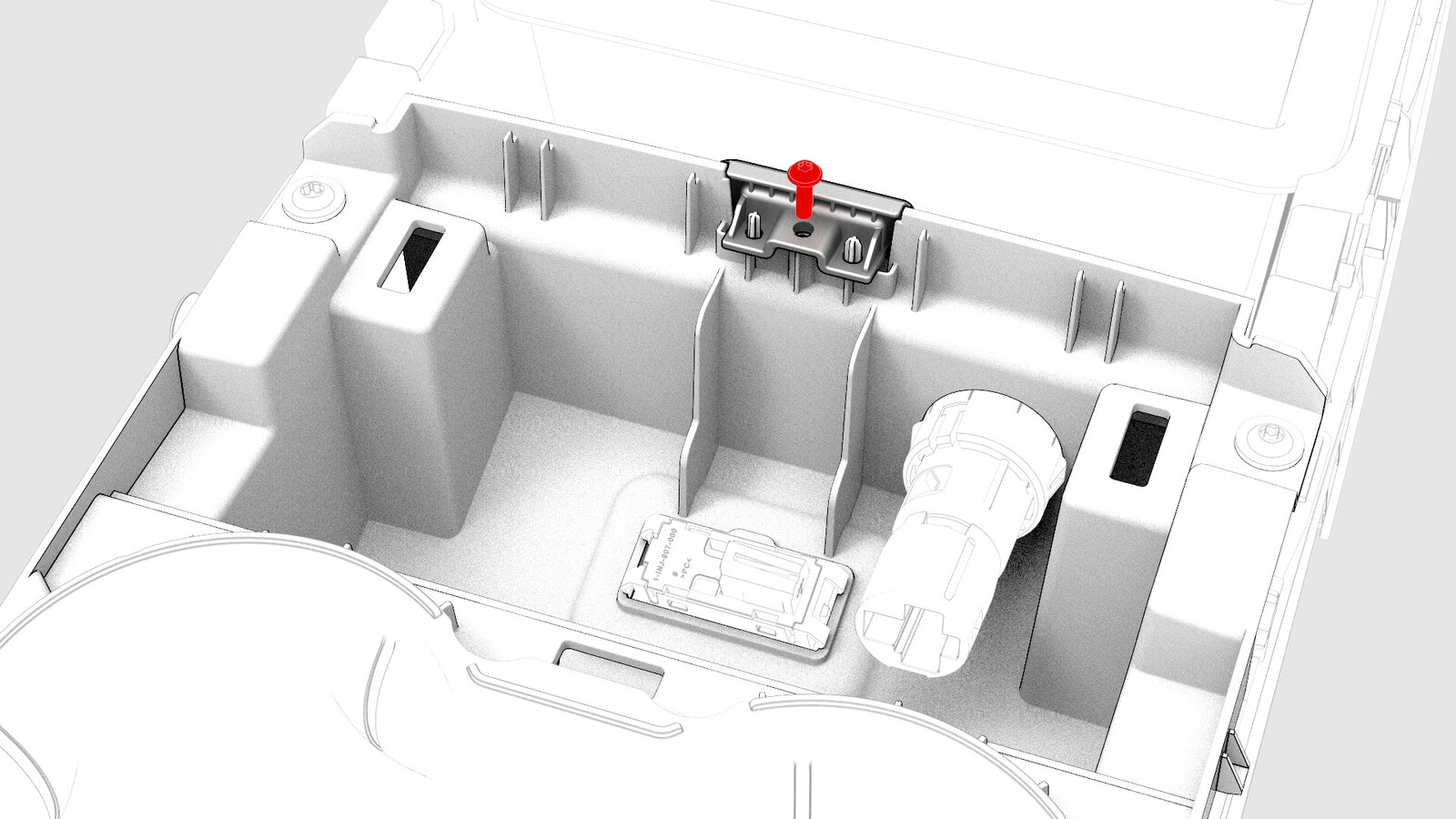

  11. 拆下将扶手闩锁索环固定到杯托的螺钉。
    1.6 Nm (1.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T15 套筒
    • 2 英寸加长件

拆卸 中控台的杯托(第二代)

  1. 拆下第二代中控台杯托饰板。请参阅饰板 - 杯托 - 中控台(拆卸和更换)
  2. 使用塑料饰板工具,从杯托上拆下杯托内衬。

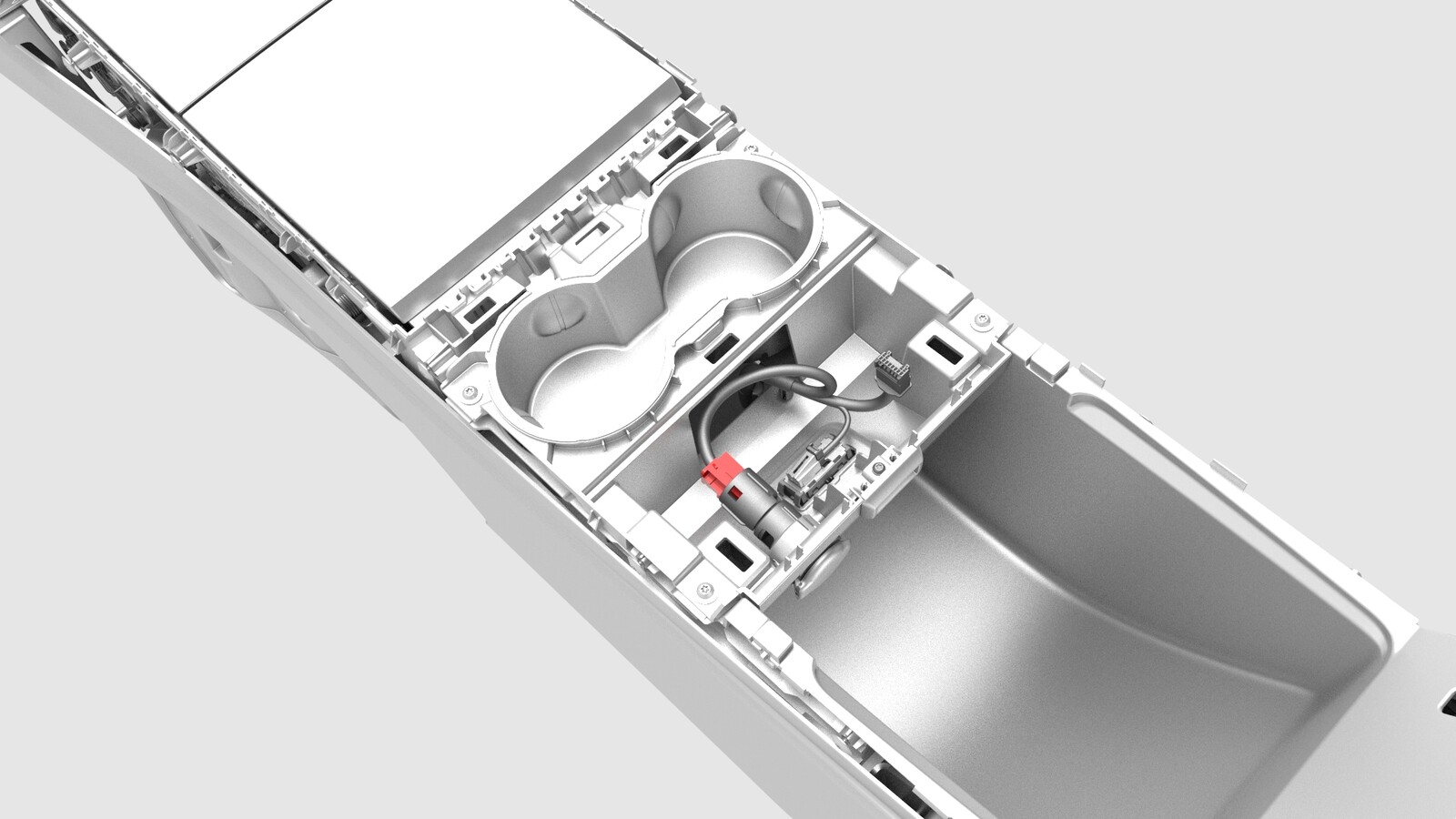

  3. 断开电气线束与中控台电源插座连接器之间的连接。
  4. 断开电气线束与路面照明灯连接器之间的连接。
  5. 拆下将杯托下部总成固定到中控台的螺钉,然后从车上拆下杯托。
    1.1 Nm (.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 4 英寸加长件
  6. 松开固定杯托总成的两个夹子,然后从中控台上拆下杯托。

安装

安装程序与拆卸程序相反。
