传动装置 - 底板闩锁 - 第二排座椅 - RH（七座）（拆卸和更换）

校正代码 13020062 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排 RH 座椅总成。请参阅座椅总成 - 第二排 - RH（七座）（拆卸和更换）。
  2. 拆下第二排 RH 座椅脚踢罩。

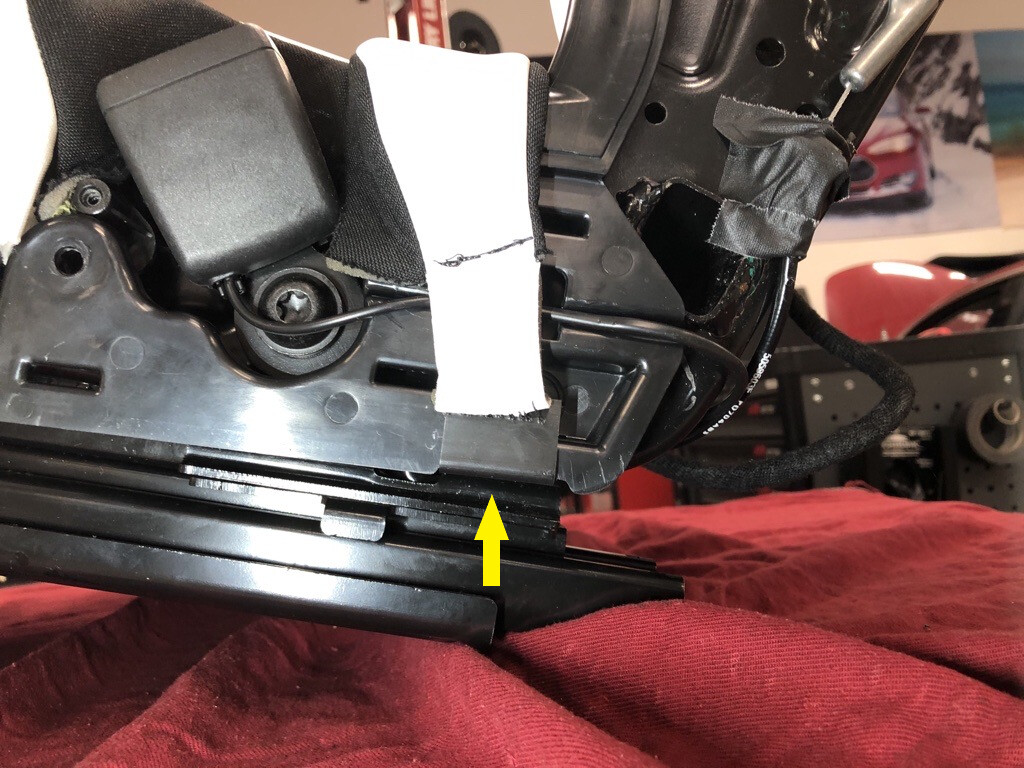

  3. 拆下将第二排 RH 座椅侧护板连接到座垫底盘的夹子。

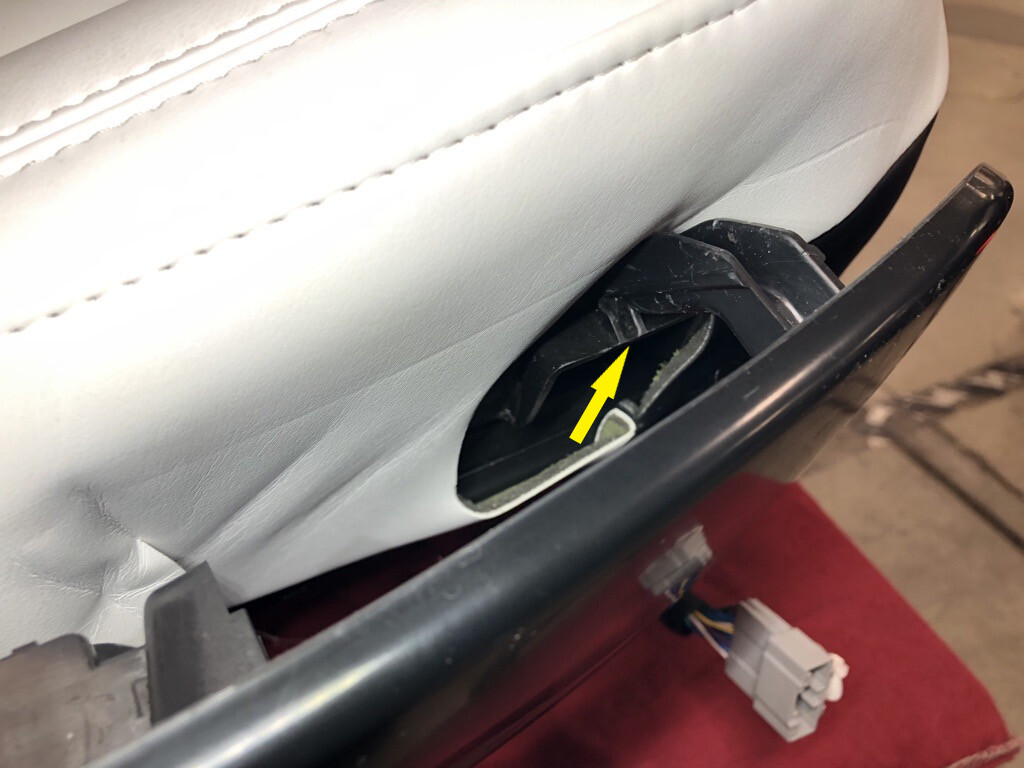

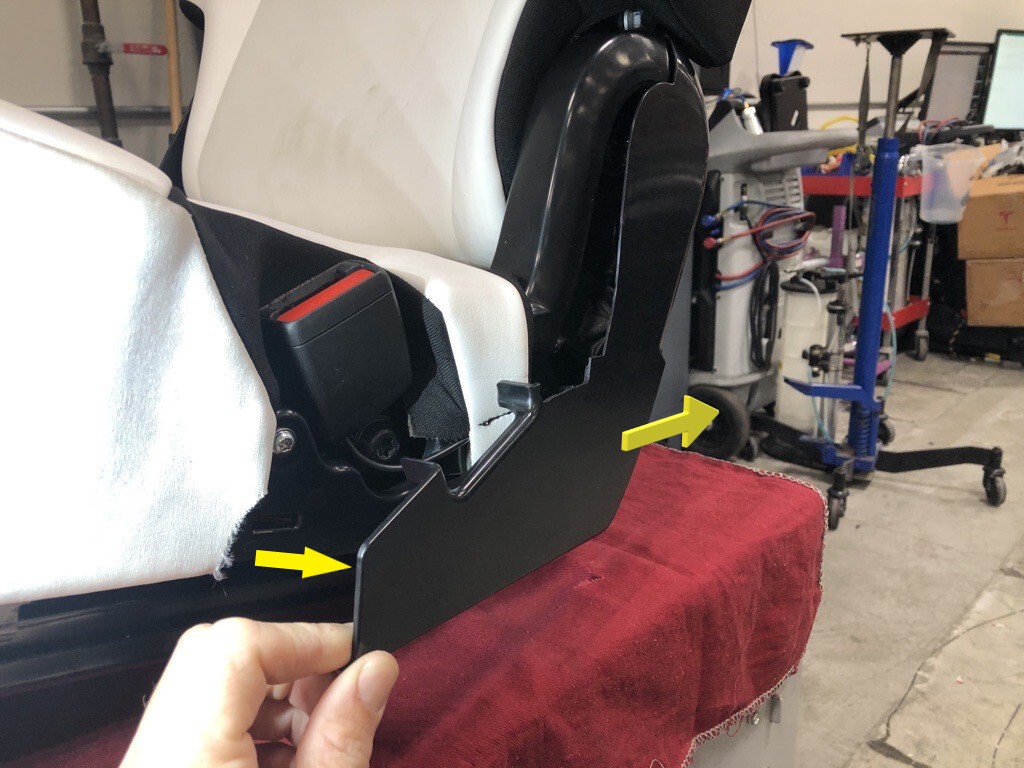

  4. 松开将第二排 RH 座椅侧护板连接到第二排 RH 座椅总成的夹子，然后抬起护板，将其从总成中释放。
    Informational PurposesAn informational icon, calling your attention
    注
    切勿将护板拉出总成，因为仍然连接有电气连接器

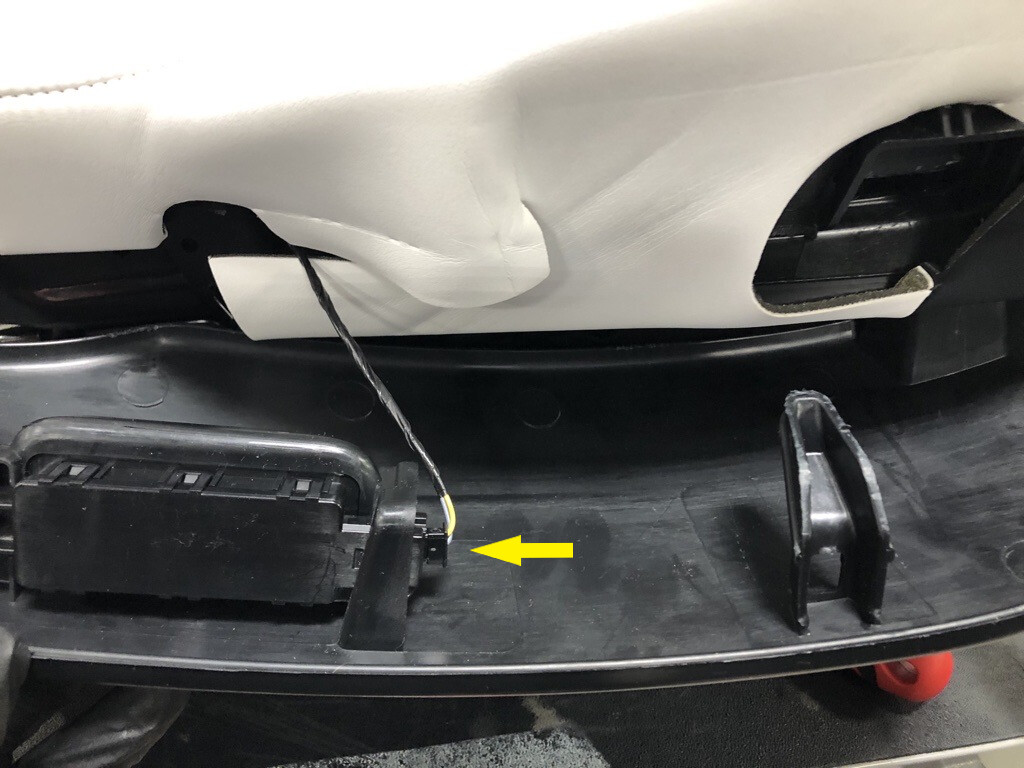

  5. 断开第二排 RH 座椅侧护板电气连接器，然后从总成上拆下护板。

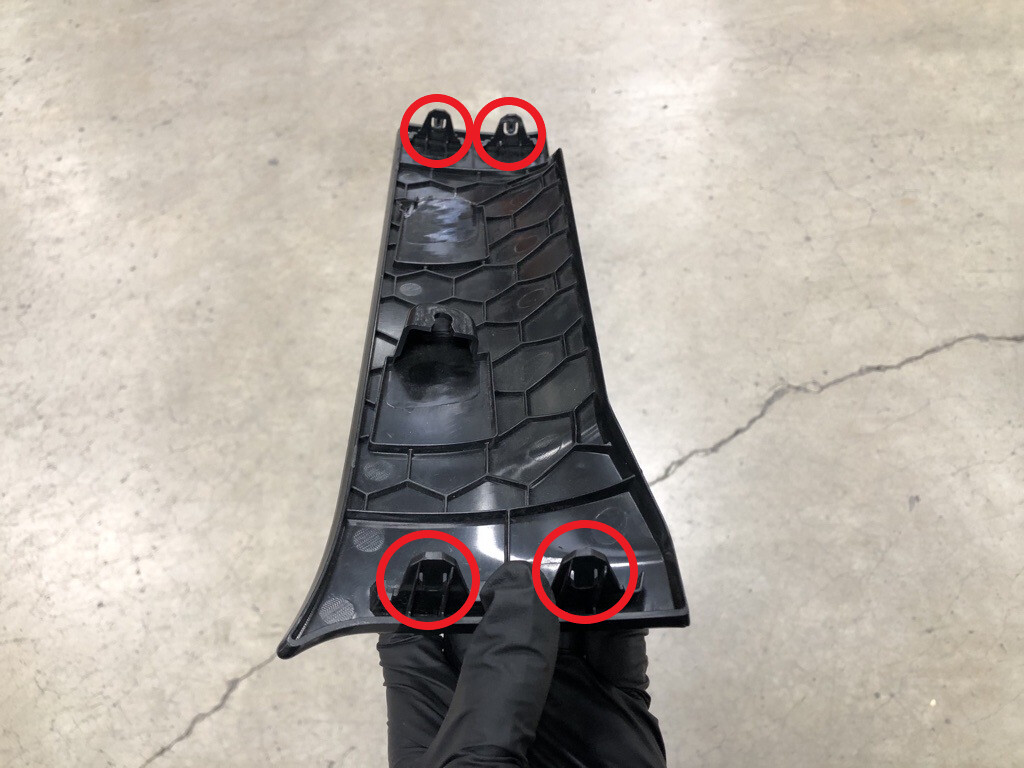

  6. 从 B 柱盖板内侧松开固定第二排 RH 座椅 B 柱盖板外侧的夹子 (x4)，将此盖板向座椅后侧滑动，将其从总成上拆下。
  7. 将座椅扶起至垂直位置。

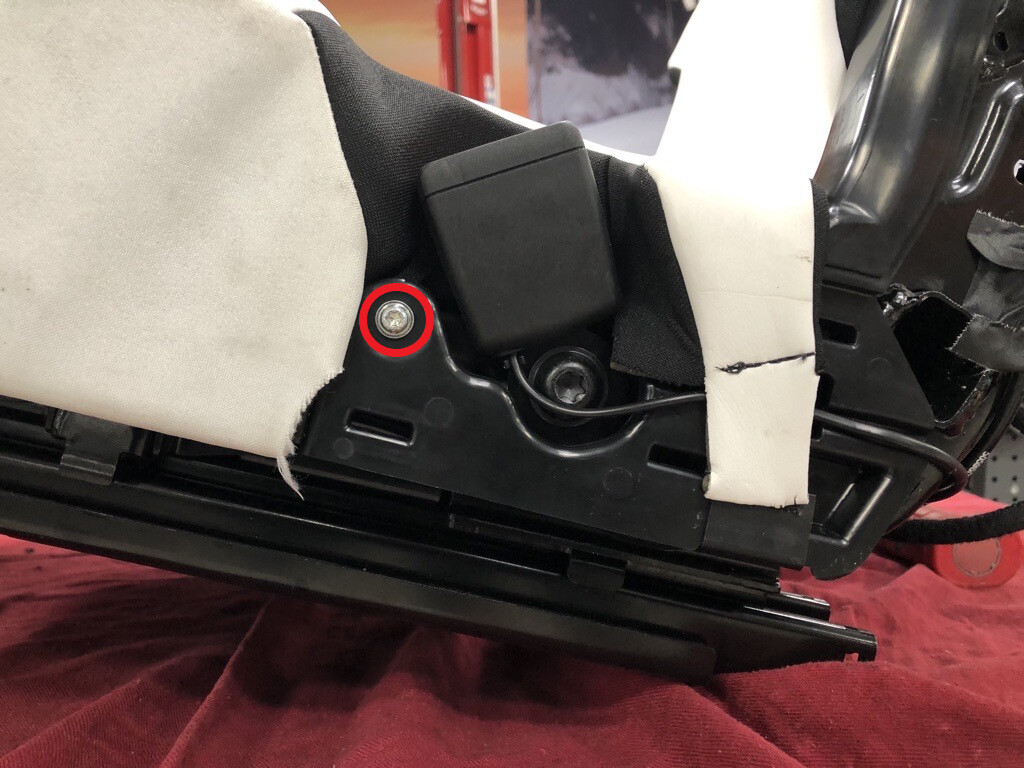

  8. 拆下将第二排 RH 座椅 B 柱盖板内侧连接到座垫底盘的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 松开将 B 柱盖板内侧连接到第二排 RH 座椅总成的钩。
  10. 松开将第二排 RH 座垫线束连接到平台的夹子。
  11. 拆下将第二排 RH 座垫底盘连接到座椅骨架的夹子。

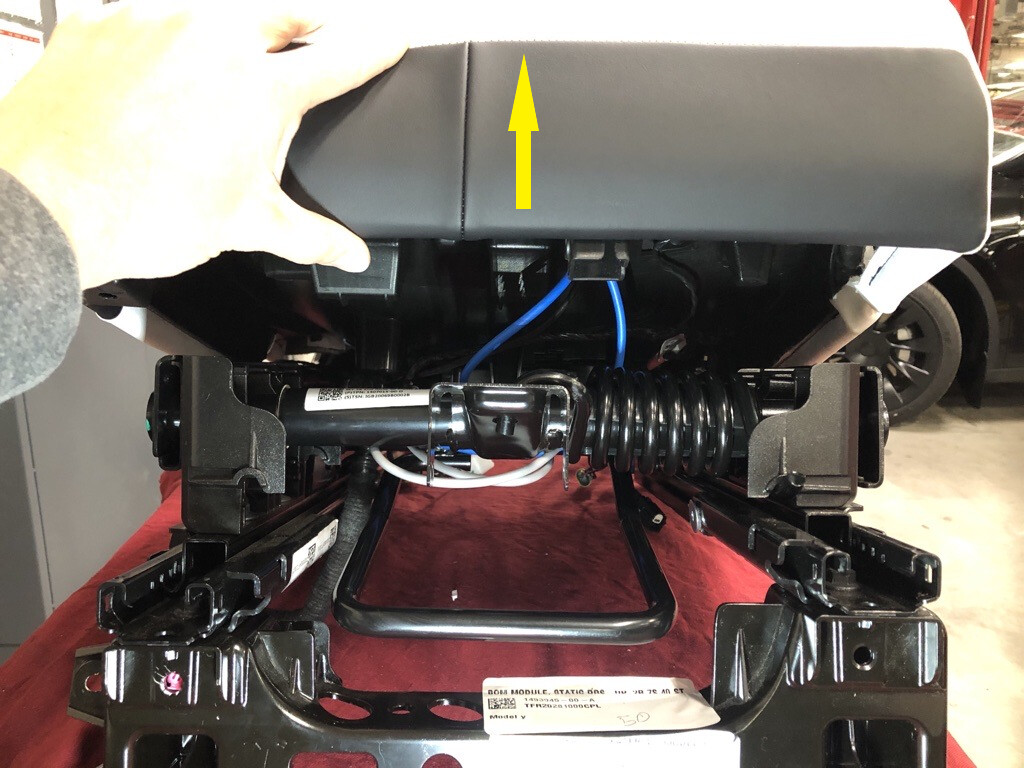

  12. 向上轻抬第二排 RH 座垫底盘，但此时切勿完全拆下座垫。

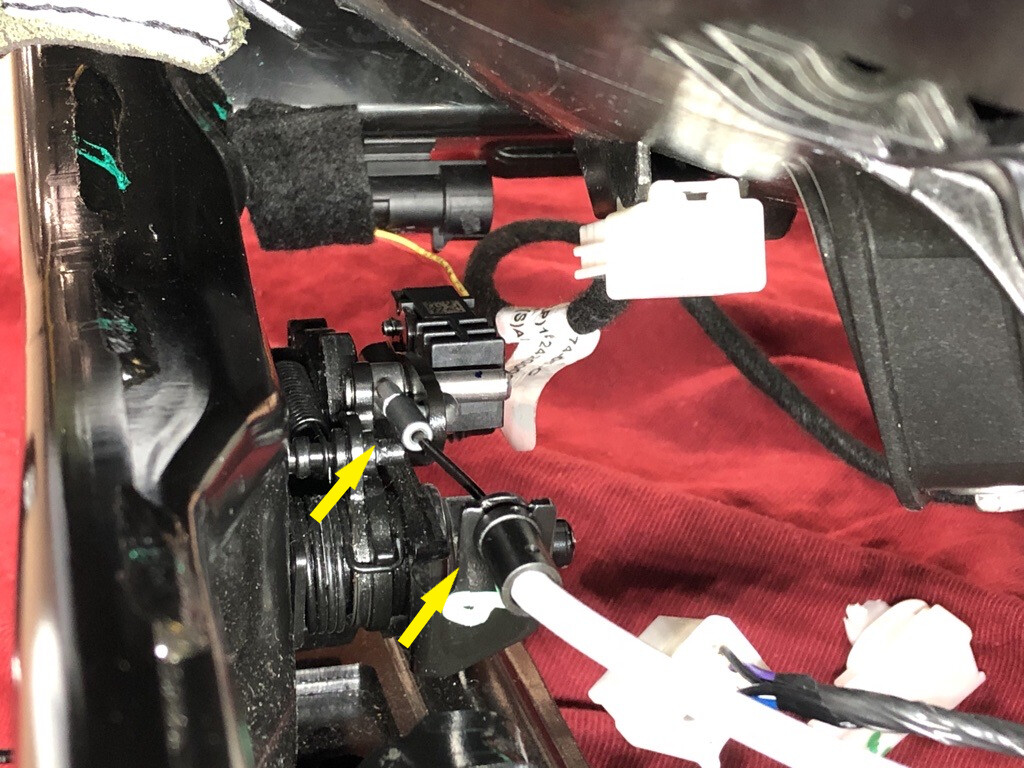

  13. 从 RH 地板闩锁处松开第二排 RH 座椅地板闩锁传动装置电缆。
  14. 从 LH 地板闩锁处松开第二排 RH 座椅地板闩锁执行机构电缆。

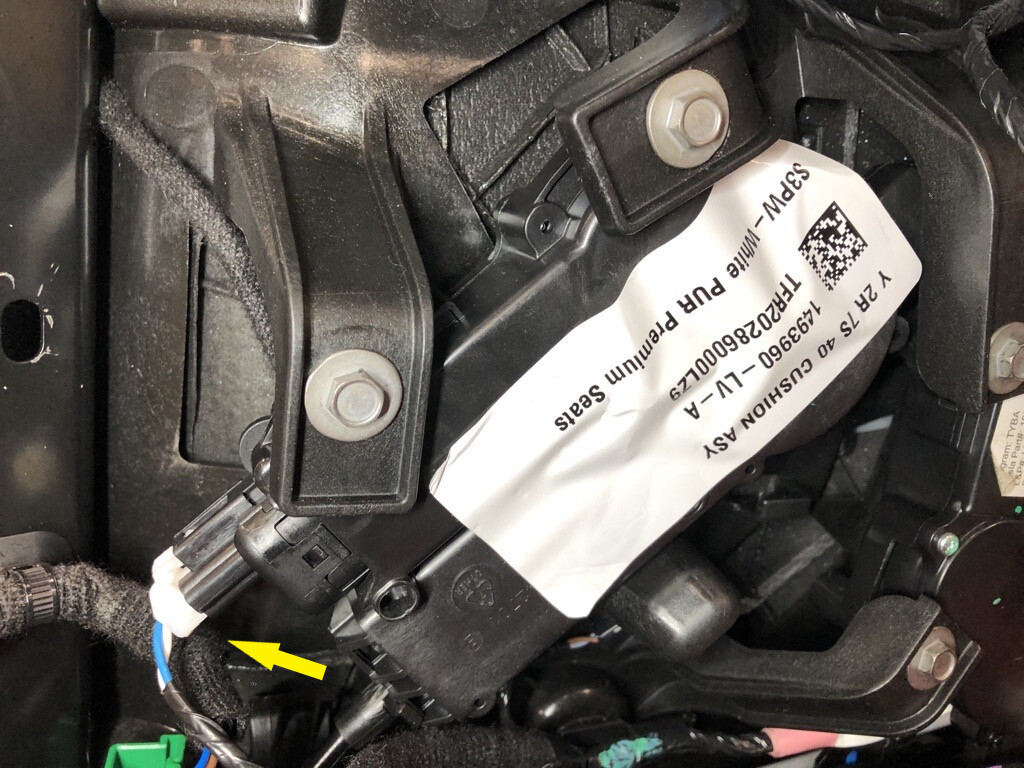

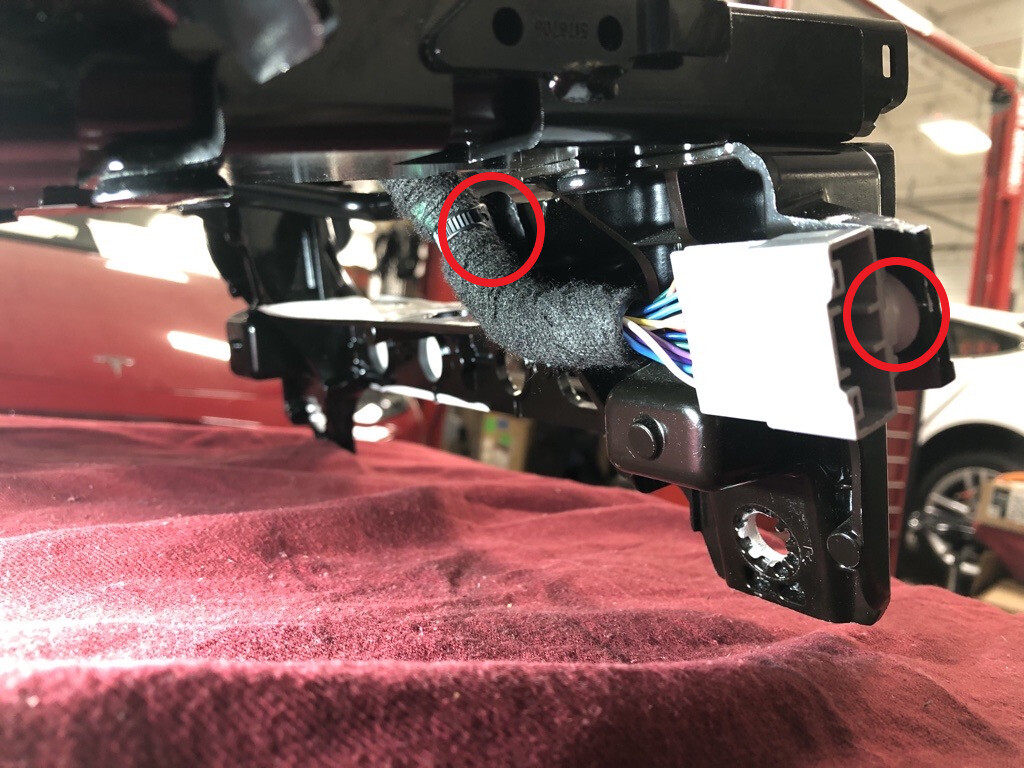

  15. 断开第二排 RH 座椅地板闩锁执行机构电气连接器。

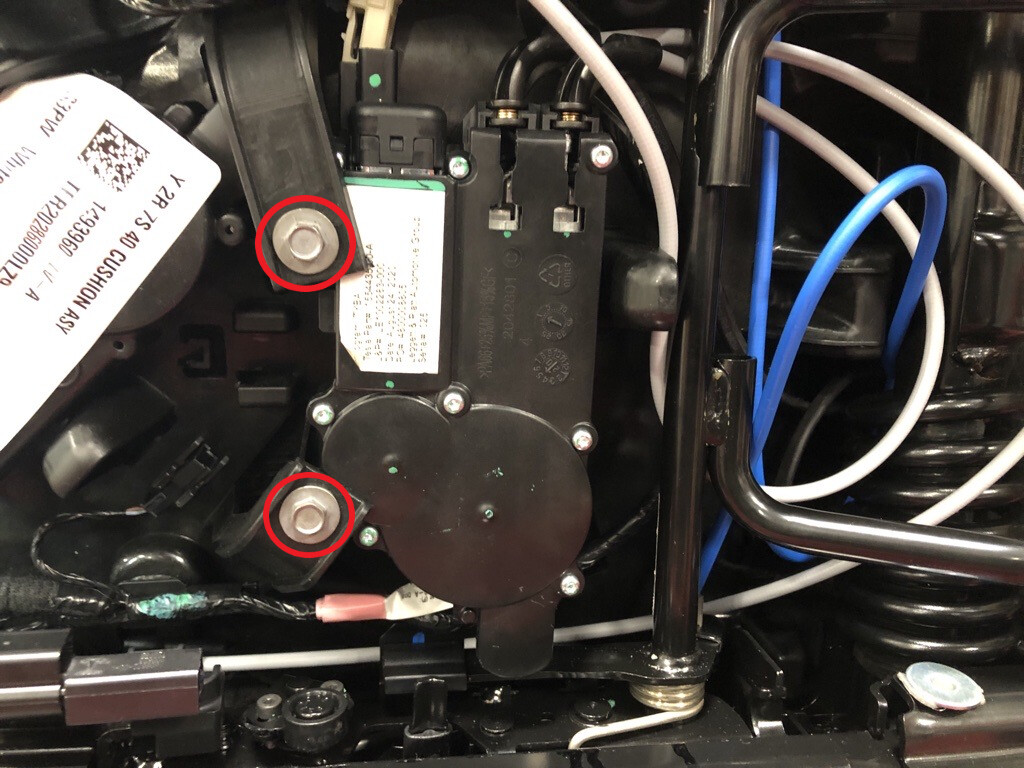

  16. 拆下将第二排 RH 座椅地板闩锁执行机构连接到总成的螺栓，然后将此执行机构从总成上拆下。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米六角
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

安装

  1. 将第二排 RH 座垫放置在座垫底盘上，然后安装螺栓。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米六角
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  2. 连接第二排 RH 座椅地板闩锁执行机构电气连接器。
  3. 将第二排 RH 座椅地板闩锁执行机构电缆安装到 LH 地板闩锁上。
  4. 将第二排 RH 座椅地板闩锁执行机构电缆安装到 RH 地板闩锁上。
  5. 向下推动第二排 RH 座垫，将座垫完全放入骨架。
  6. 安装将第二排 RH 座垫底盘连接到座椅骨架的夹子。
  7. 拧紧将第二排 RH 座垫线束连接到平台的夹子。
  8. 拧紧将 B 柱盖板内侧连接到第二排 RH 座椅总成的钩。
  9. 安装将第二排 RH 座椅 B 柱盖板内侧连接到座垫底盘的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  10. 断开第二排 RH 座椅靠背倾角调节执行机构电气连接器。
  11. 使用座椅折叠工具将靠背倾角调节执行机构电气连接器连接到靠背倾角调节执行机构，然后打开开关，向下折叠第二排 RH 座椅。
  12. 将座椅折叠工具从第二排 RH 座椅断开。
  13. 连接第二排 RH 座椅靠背倾角调节执行机构电气连接器。
  14. 将第二排 RH 座椅 B 柱盖板外侧放置在 B 柱盖板内侧，然后安装夹子 (x4)。
  15. 连接第二排 RH 座椅侧护板电气连接器。
  16. 将第二排 RH 座椅侧护板放置在第二排 RH 座椅总成上，然后安装夹子。
  17. 安装将第二排 RH 座椅侧护板连接到座垫底盘的夹子。
  18. 安装第二排 RH 座椅脚踢罩。
  19. 安装第二排 RH 座椅总成。请参阅 座椅总成 - 第二排 - RH（七座）（拆卸和更换）
