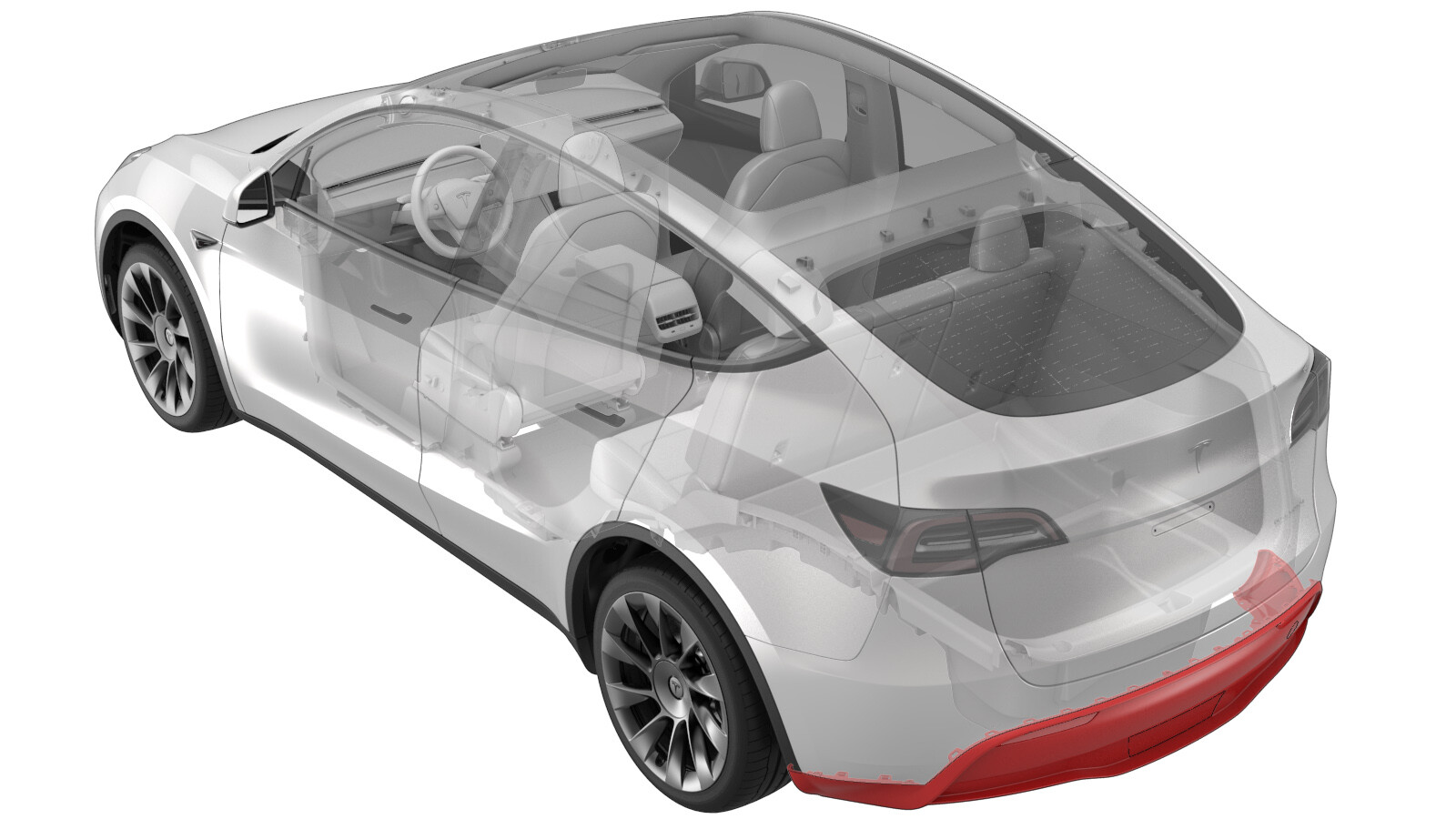

饰板 - 后 - 下(拆卸和更换)

校正代码 10012902 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格饰板 - 后 - 下(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后饰板下部固定到后饰板上部的螺栓
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下后饰板。请参阅饰板 - 后(拆卸和安装)
  2. 拆下将下部后饰板固定到上部后饰板的螺栓 (x6)。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件

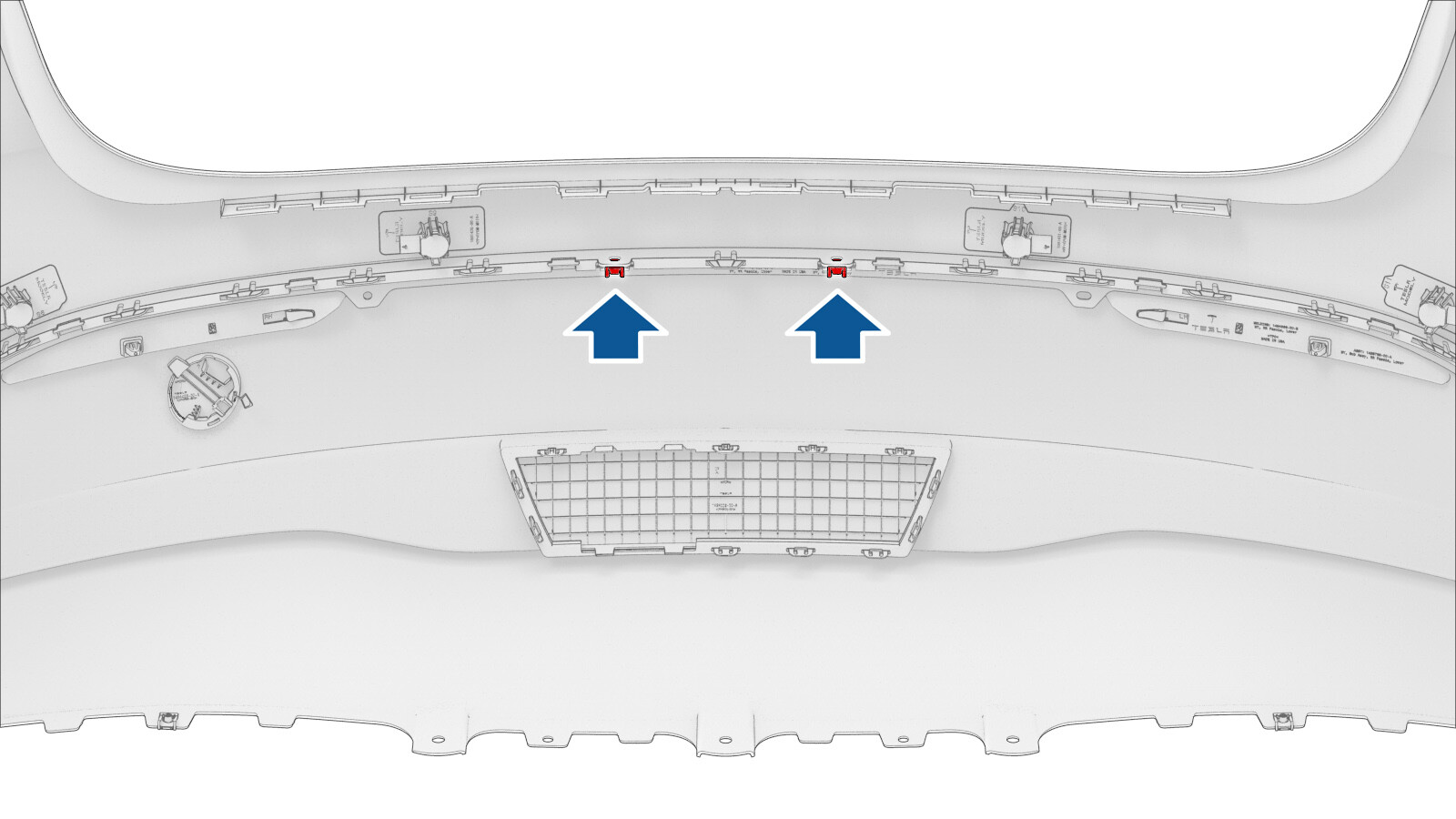

  3. 拆卸位于后饰板下部中间的金属夹。
  4. 松开将后饰板上部固定到后饰板下部的锁片(17 个),然后将后饰板上部从后饰板下部分离。

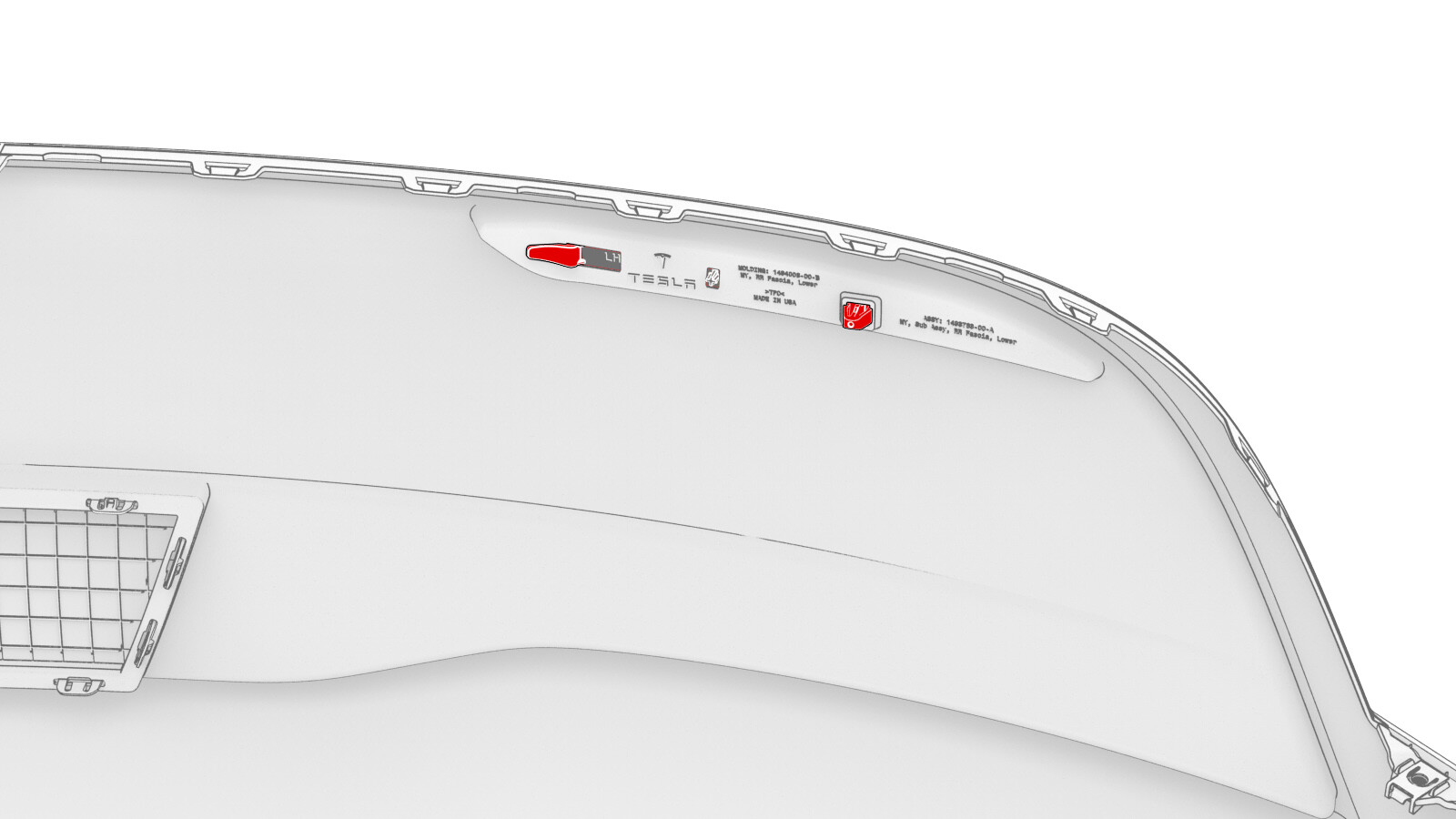

  5. 松开将 LH 反光板固定到下部后饰板的夹子和锁片,然后向外滑动反光板将其从饰板拆下。对车辆 RH 侧反光板重复此步骤。
    图 1. LH 如图所示;RH 类似

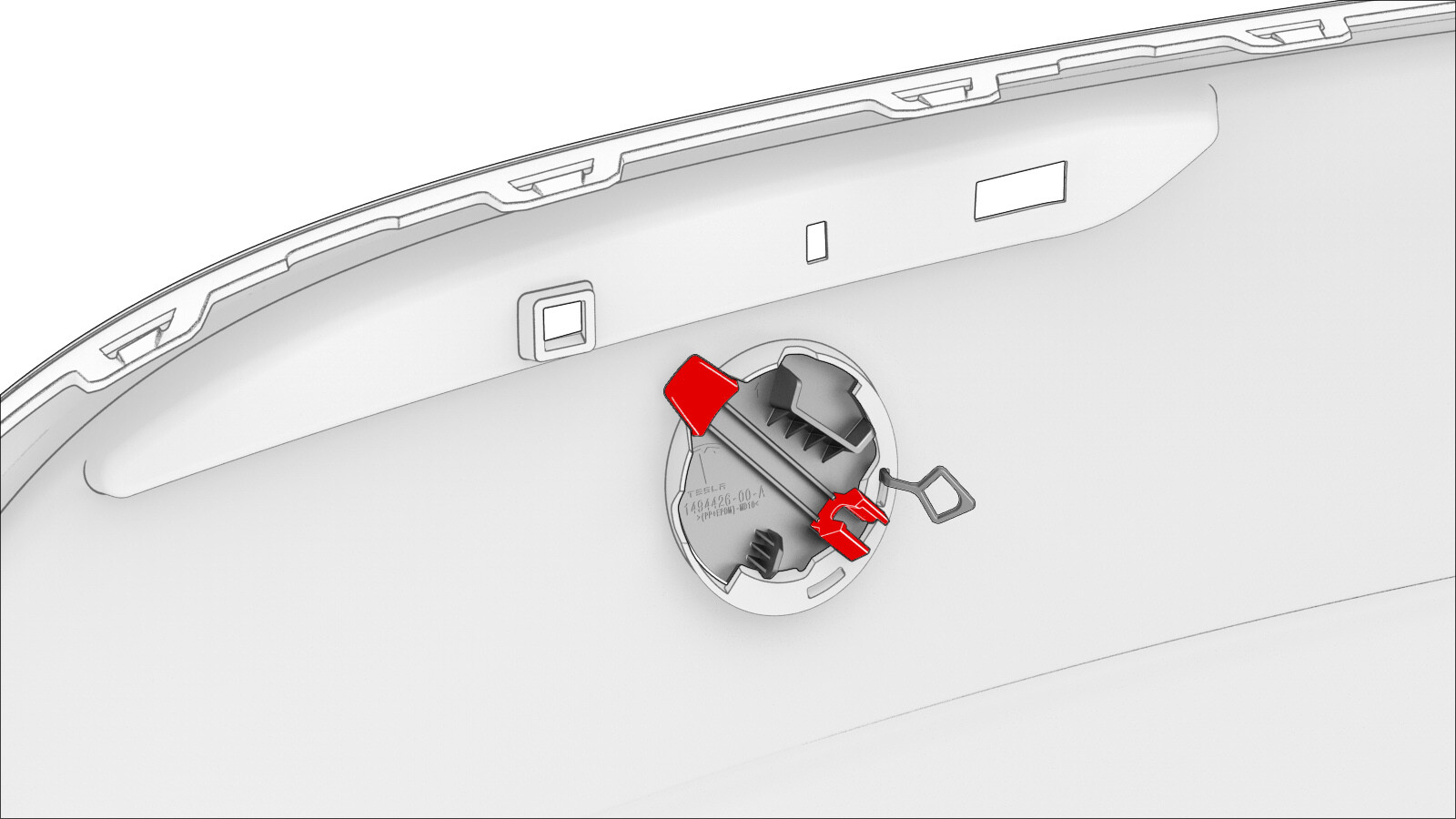

  6. 松开将牵引钩盖板固定到下部后饰板的夹子,然后将其从饰板上拆下。
  7. 松开将牵引钩盖板固定到下部后饰板的夹子 (x15),然后从饰板上拆下盖板。

安装

安装程序与拆卸程序相反。
