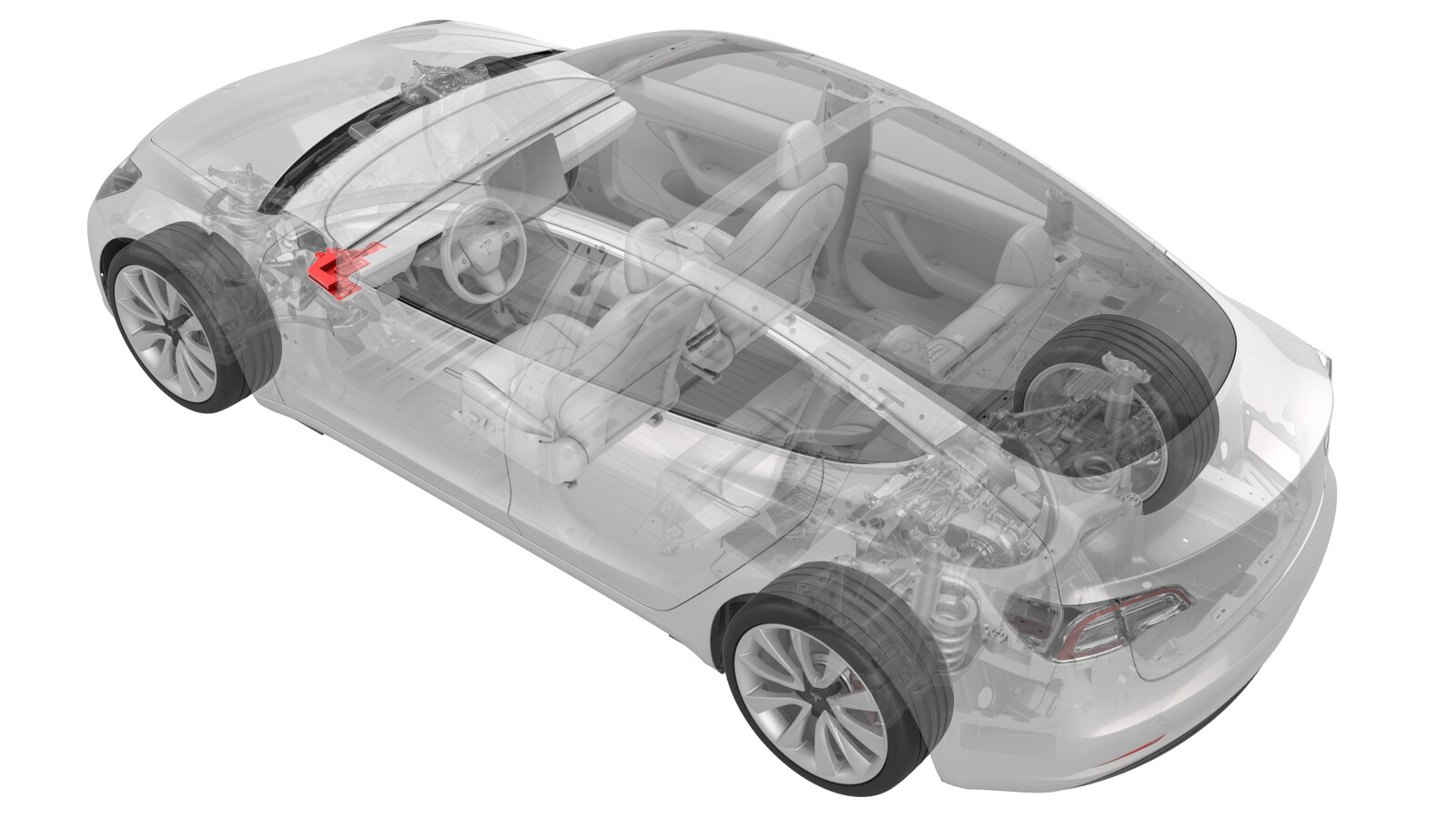

盖板 - 脚部空间 - 驾驶位（拆卸和更换）

校正代码 14055302 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 盖板 - 脚部空间 - 驾驶位（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶位脚部空间盖板固定到车辆的螺钉
2.5 Nm (1.8 lbs-ft)
  • 梅花 T20 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件
重复使用

拆卸

  1. 松开夹子，然后拆下将驾驶位脚部空间罩固定到车辆的螺钉。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件

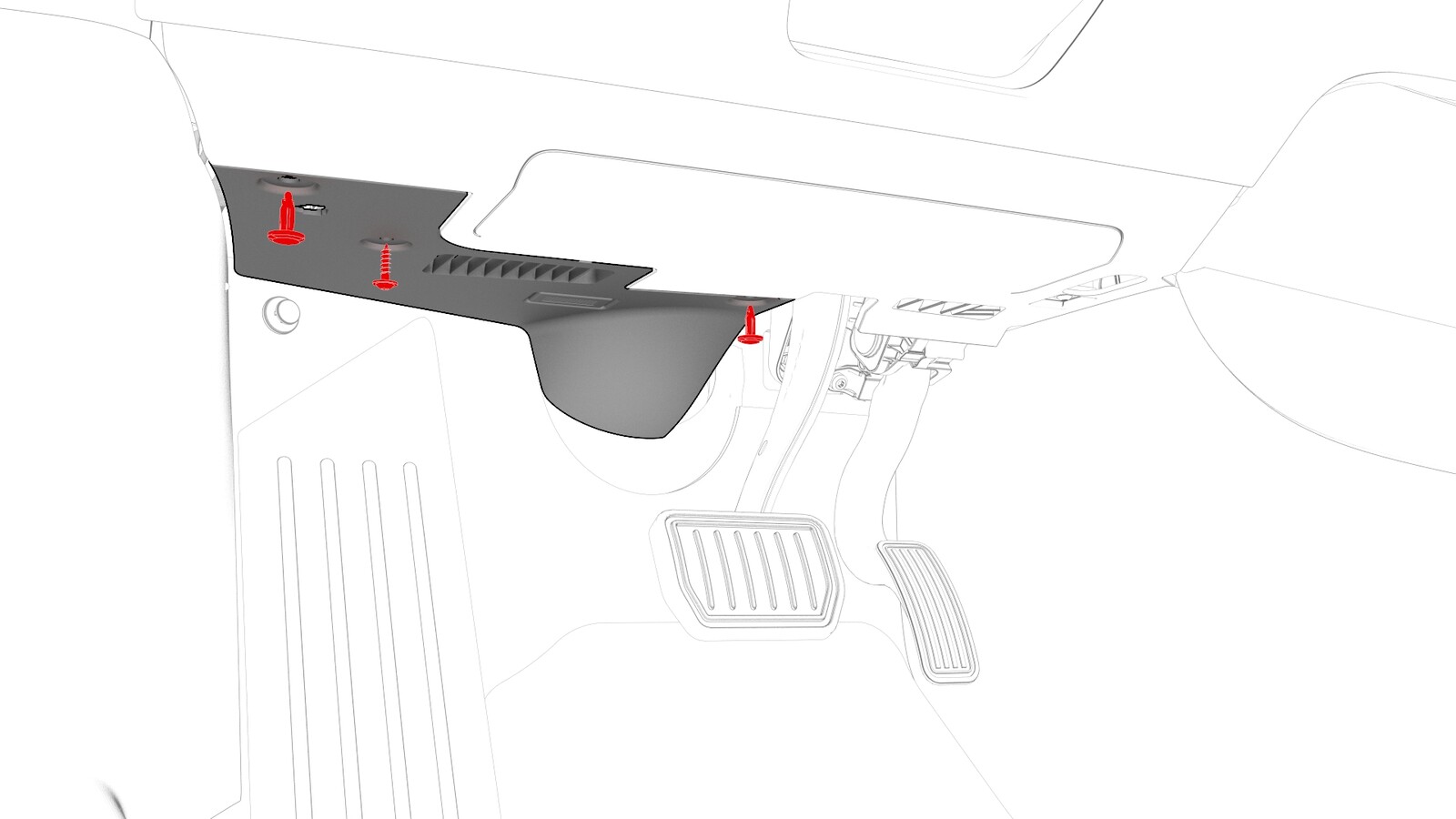

    图 1. 左侧驾驶 (LHD)
    图 2. 右侧驾驶 (RHD)

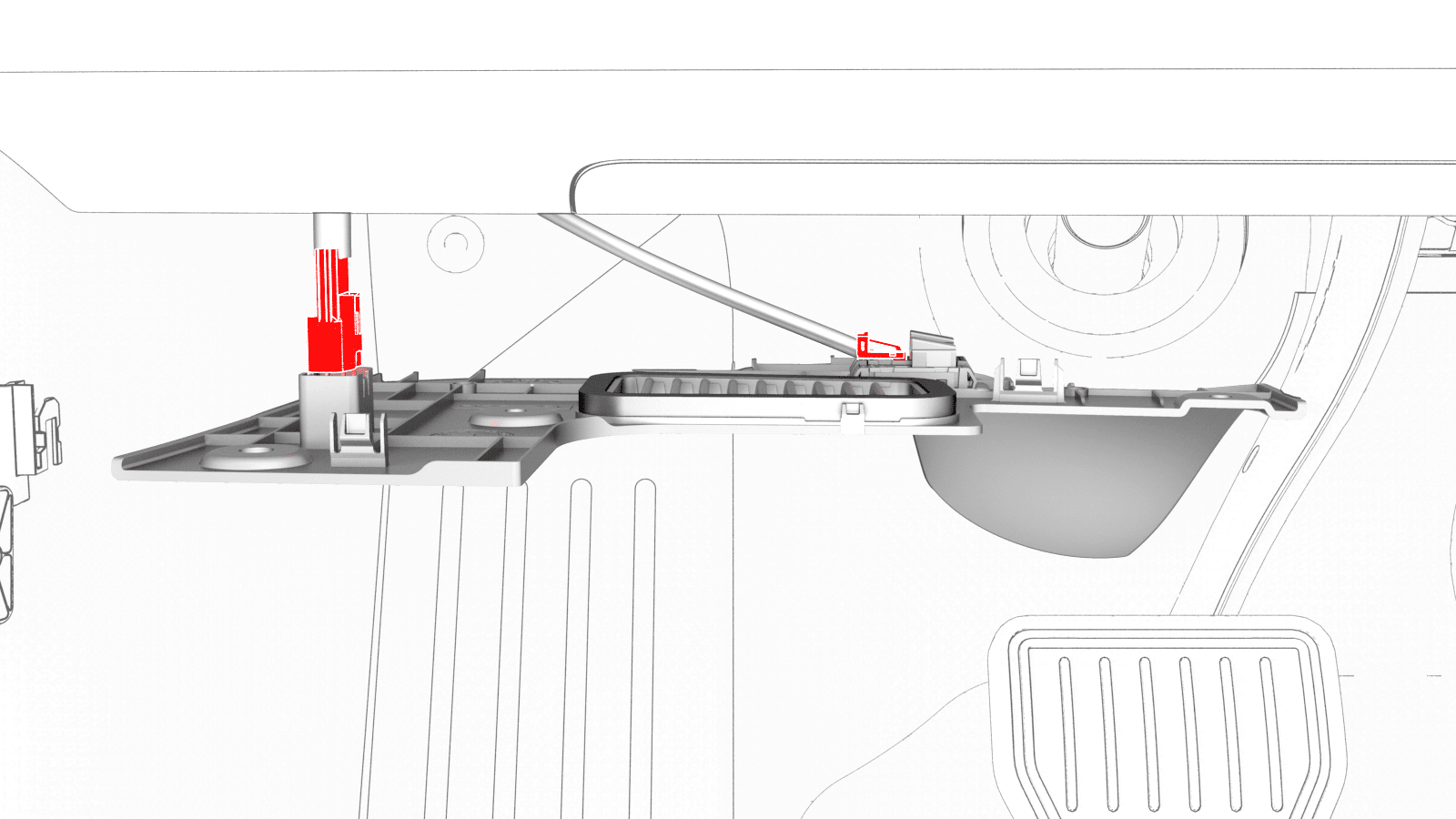

  2. 断开电气连接器与地面照明灯之间的连接，然后断开诊断电缆与驾驶位脚部空间罩之间的连接。
    图 3. 图示为左侧驾驶，右侧驾驶类似
  3. 仅限亚太地区车辆：在驾驶位脚部空间罩上断开 OBD-II 连接器。

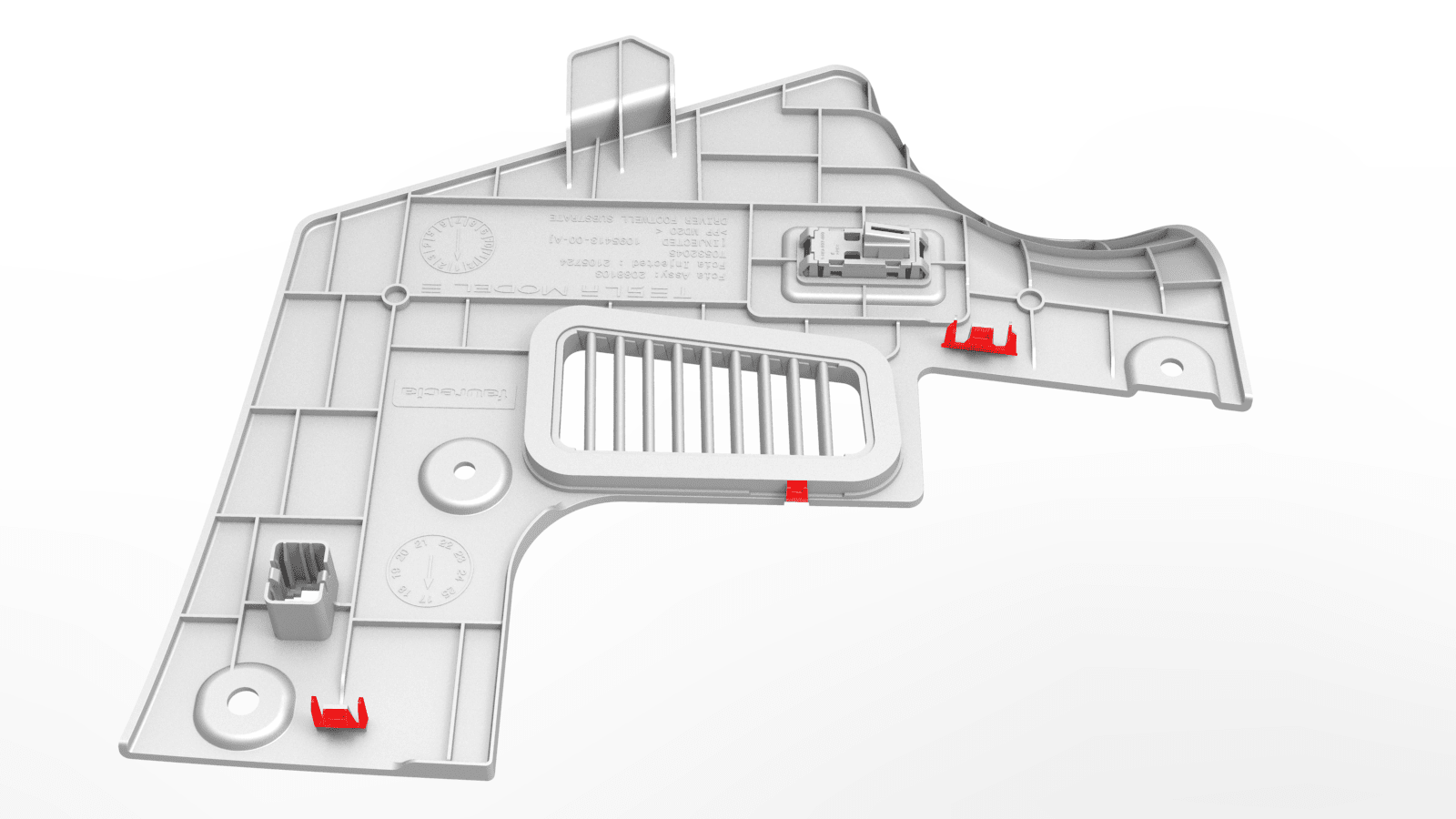

  4. 松开将驾驶位脚部空间罩固定到车辆的锁片，然后从车上拆下脚部空间罩。

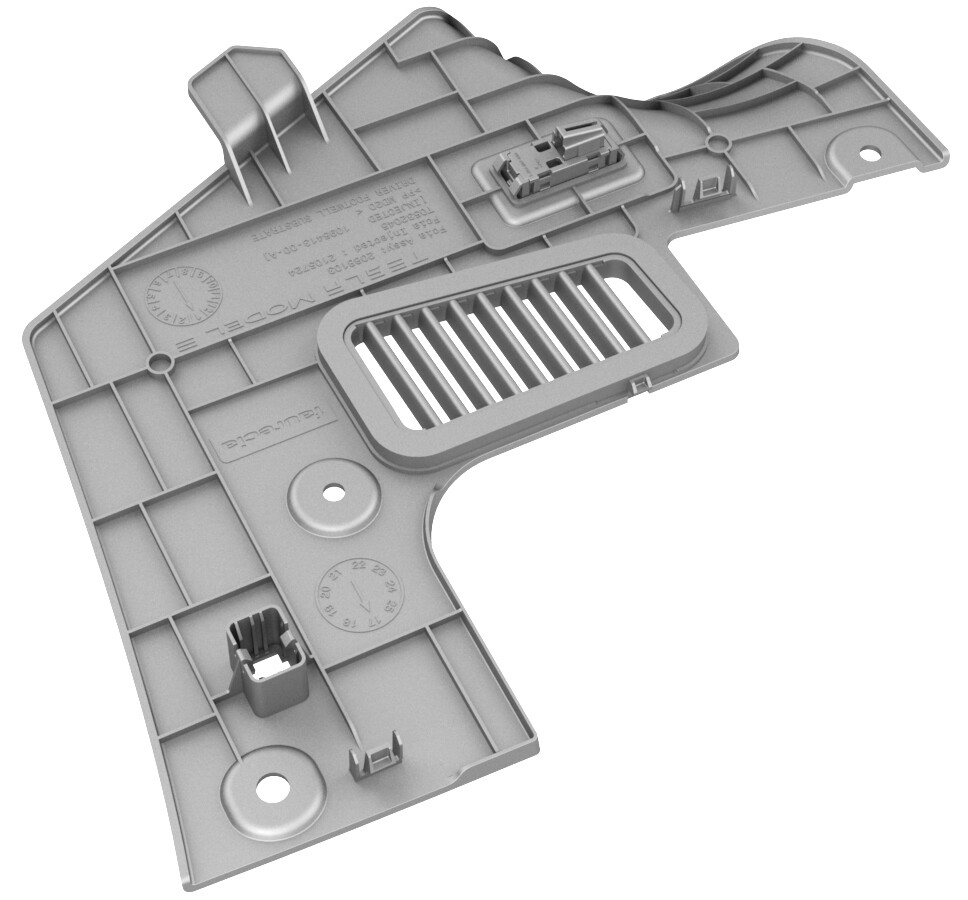

    图 4. 左侧驾驶
    图 5. 右侧驾驶

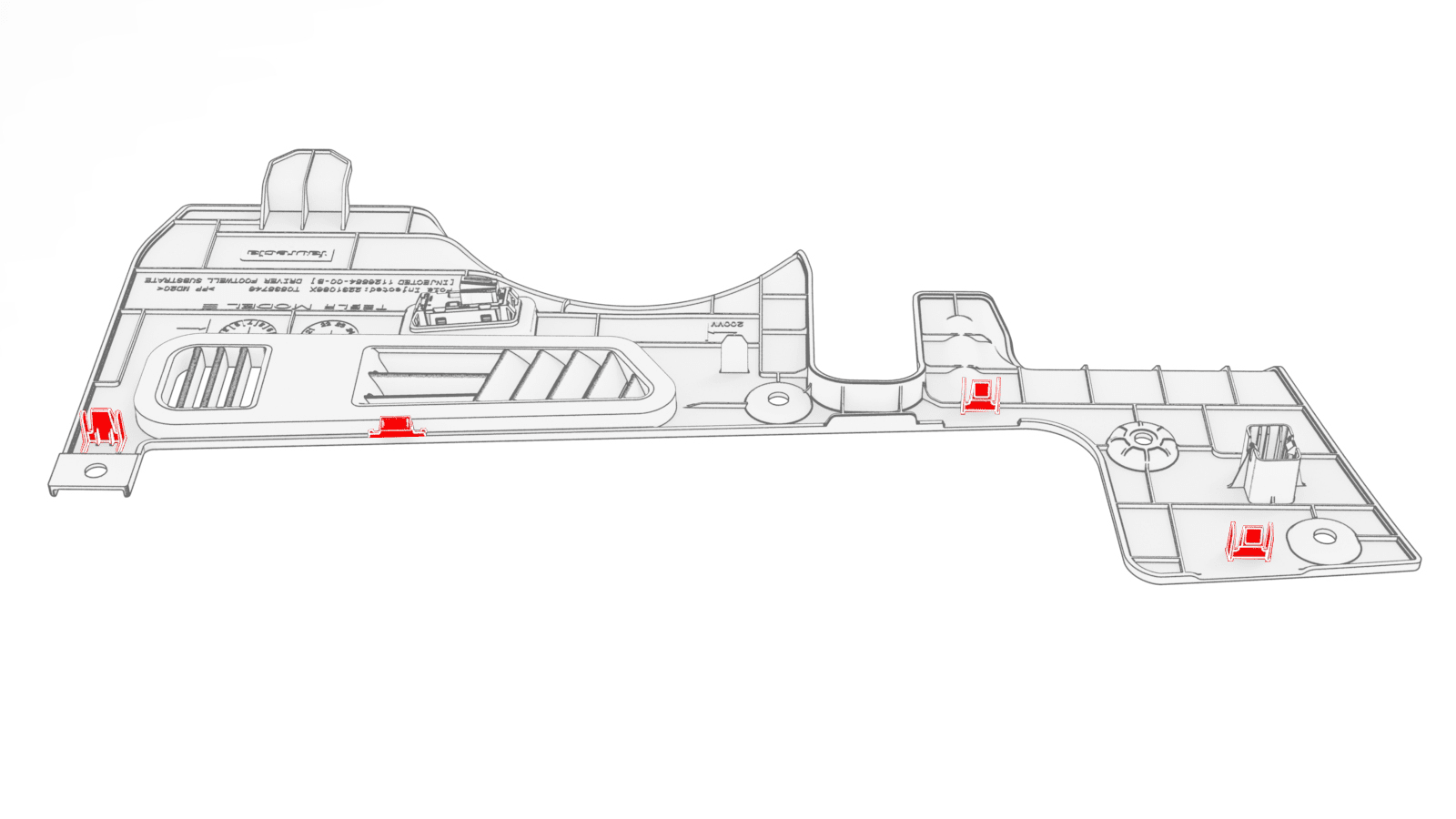

    图 6. 左侧驾驶

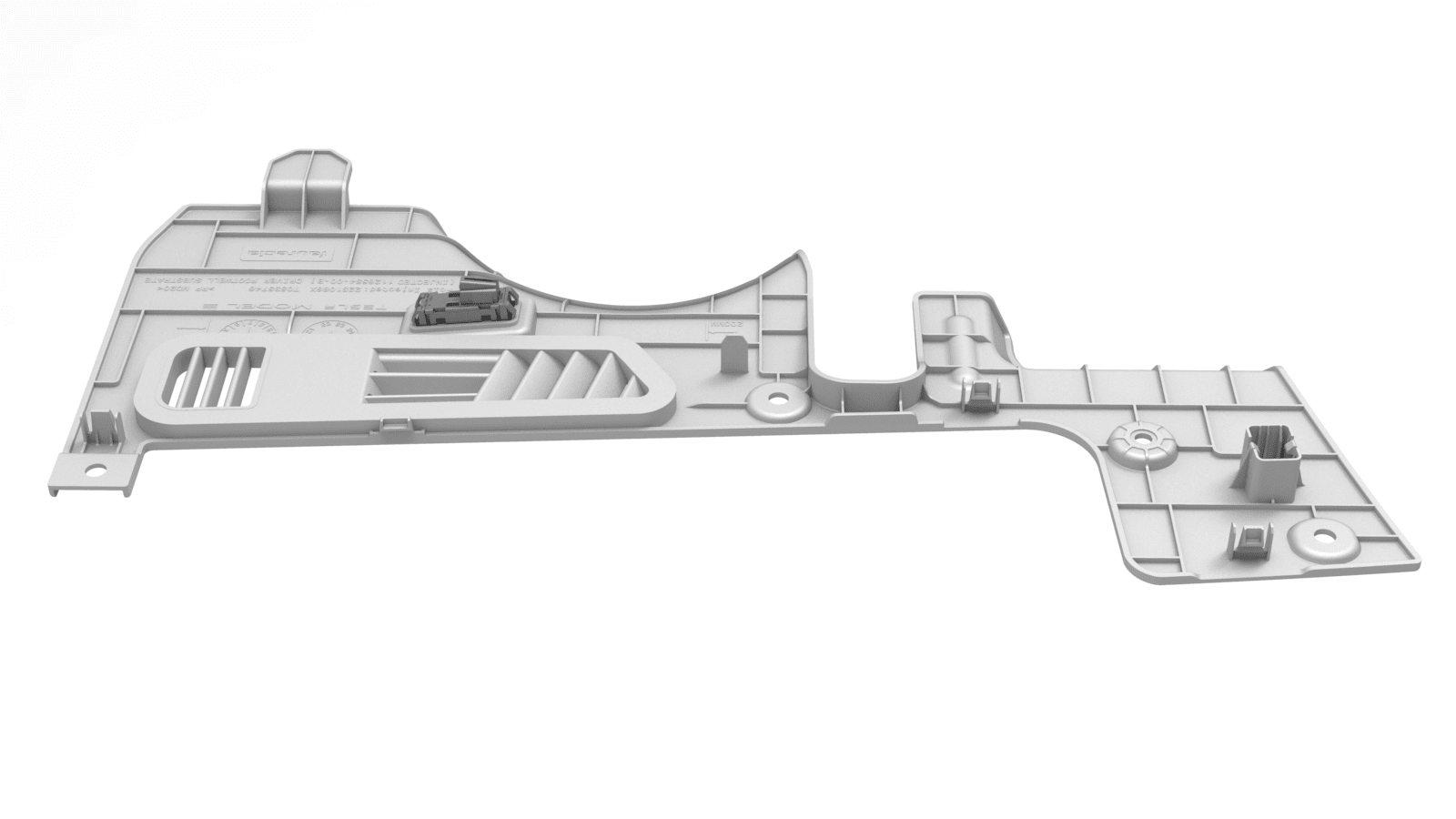

    图 7. 右侧驾驶

安装

  1. 将诊断电缆与驾驶位脚部空间罩重新连接，然后将电气连接器重新连接到地面照明灯。
    图 8. 图示为左侧驾驶，右侧驾驶类似
  2. 仅限亚太地区车辆：将 OBD-II 连接器重新连接到驾驶位脚部空间罩。
  3. 通过将前部锁片固定到驾驶位膝部气囊总成上，将脚部空间罩放置到安装位置，然后安装将驾驶位脚部空间罩固定到车辆的夹子和螺钉。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
    图 9. 左侧驾驶
    图 10. 右侧驾驶
