连杆 - 横向 - 下 - 前 - 成对（拆卸和更换）
校正代码
31013412 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 4 月 16 日：添加了“使用橙色油性记号笔标记将前下方横向连杆固定到副车架的螺栓，以确认已使用规定类型的螺栓进行替换”的说明。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前下方横向连杆固定到转向节的螺母 |
 180 Nm (132.7 lbs-ft) |
|
更换 | |
| 将左前下方横向连杆固定到副车架的螺栓（2 个） |
135 Nm (99.6 lbs-ft) |
|
更换 | 仅允许安装零件号为 PN 1109912-00-B（中国 1109912-99-B）或更高版本的螺栓，这些螺栓螺纹上涂抹了螺纹胶。 |
| 将左侧支柱固定到左前下方横向连杆的螺栓和螺母 |
106 Nm (78.2 lbs-ft) |
|
重复使用 | |
| 将左前制动盘固定到转向节的螺栓 |
5 Nm (3.7 lbs-ft) |
|
重复使用 |
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆卸左前和右前轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
-
拆卸并弃置将左前下方横向连杆固定到转向节的螺母。
提示： 如果无法使用冲击枪拆下螺母，请使用带梅花 T45 套筒的 3/8 英寸棘轮反向固定内侧螺栓，然后使用 22 毫米组合扳手拆下螺母。提示： 推荐使用以下工具：
- 22 毫米套筒
- 梅花 T45 套筒
- 22 毫米组合扳手
- 回旋头棘轮/回旋头扭矩扳手
-
拆卸并弃置将左前下方横向连杆固定到前副车架的螺栓（2 个）。
提示： 推荐使用以下工具：
- 21 毫米套筒
- 6 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-
拆卸将左侧支柱固定到左前下方横向连杆的螺栓和螺母，然后将左前下方横向连杆从车辆上拆下。
提示： 推荐使用以下工具：
- 21 毫米套筒
- 21 毫米 12 角组合扳手
- 无绳棘轮/冲击钻
- 对前下横向连杆右侧重复第4步至第6步。
安装
- 将左前下方横向连杆放置到车辆上。
-
手动拧紧将左侧支柱固定到左前下横向连杆的螺栓和螺母。
提示： 推荐使用以下工具：
- 21 毫米套筒
- 21 毫米组合扳手
-
在协助下，手动拧紧新的螺栓（2 个），将左前下方横向连杆固定到前副车架。
警告仅可安装零件号为 PN 1109912-00-B（中国 1109912-99-B）或更高版本的螺栓，这些螺栓螺纹上涂抹了螺纹胶。注使用冲压工具对齐紧固件。提示： 推荐使用以下工具：
- 21 毫米套筒
- 6 英寸加长件
-
安装一个新螺母，将左前下横向连杆固定到转向节。180 Nm (132.7 lbs-ft)提示： 推荐使用以下工具：
- 22 毫米套筒
- 梅花 T45 套筒
- 22 毫米组合扳手
- 回旋头棘轮/回旋头扭矩扳手
-
紧固将左前下方横向连杆固定到前副车架的螺栓（2 个），然后使用橙色油性记号笔标记螺栓，以确认已使用规定类型的螺栓进行替换。135 Nm (99.6 lbs-ft)提示： 推荐使用以下工具：
- 21 毫米套筒
- 6 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
- 对右前下横连杆重复第1步至第5步。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
-

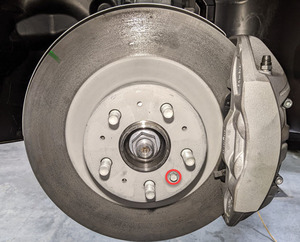

拆卸将左前制动盘固定到转向节的螺栓。
提示： 推荐使用以下工具：
- 10 毫米套筒
- 2 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-
在左前轮毂轴承上安装一个轮毂轴承千斤顶适配器，然后使用支架将左前悬架支撑在行驶高度（461 毫米）。
注作为一项检查，测量翼子板底部到轴中心的距离，以确保将左侧悬架设置为接近行驶高度。提示： 推荐使用以下工具：
- 轮毂轴承千斤顶适配器 - 1459409-00-A
-
紧固将左侧支柱固定到左前下方横向连杆的螺栓和螺母106 Nm (78.2 lbs-ft)提示： 推荐使用以下工具：
- 21 毫米套筒
- 21 毫米 12 角组合扳手
- 无绳棘轮/冲击钻
- 将支架和轮毂轴承千斤顶适配器从车辆上拆下。
-
安装将左前制动盘固定到转向节的螺栓。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 2 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 对前下横向连杆右侧重复第8步至第12步。
- 安装左前和右前轮毂。请参阅轮毂总成（拆卸和安装）。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
