铰链 - 车门 - 后 - 上 - LH（拆卸和更换）

校正代码 11336802 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 LH 前车门，然后完全降下 LH 前车窗。
  2. 在车身和车门上位于 LH 后车门上部铰链四周的区域粘贴遮蔽胶带，以便在安装过程中辅助进行对齐。

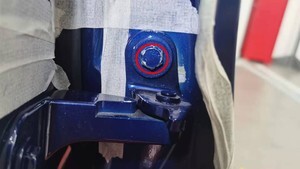

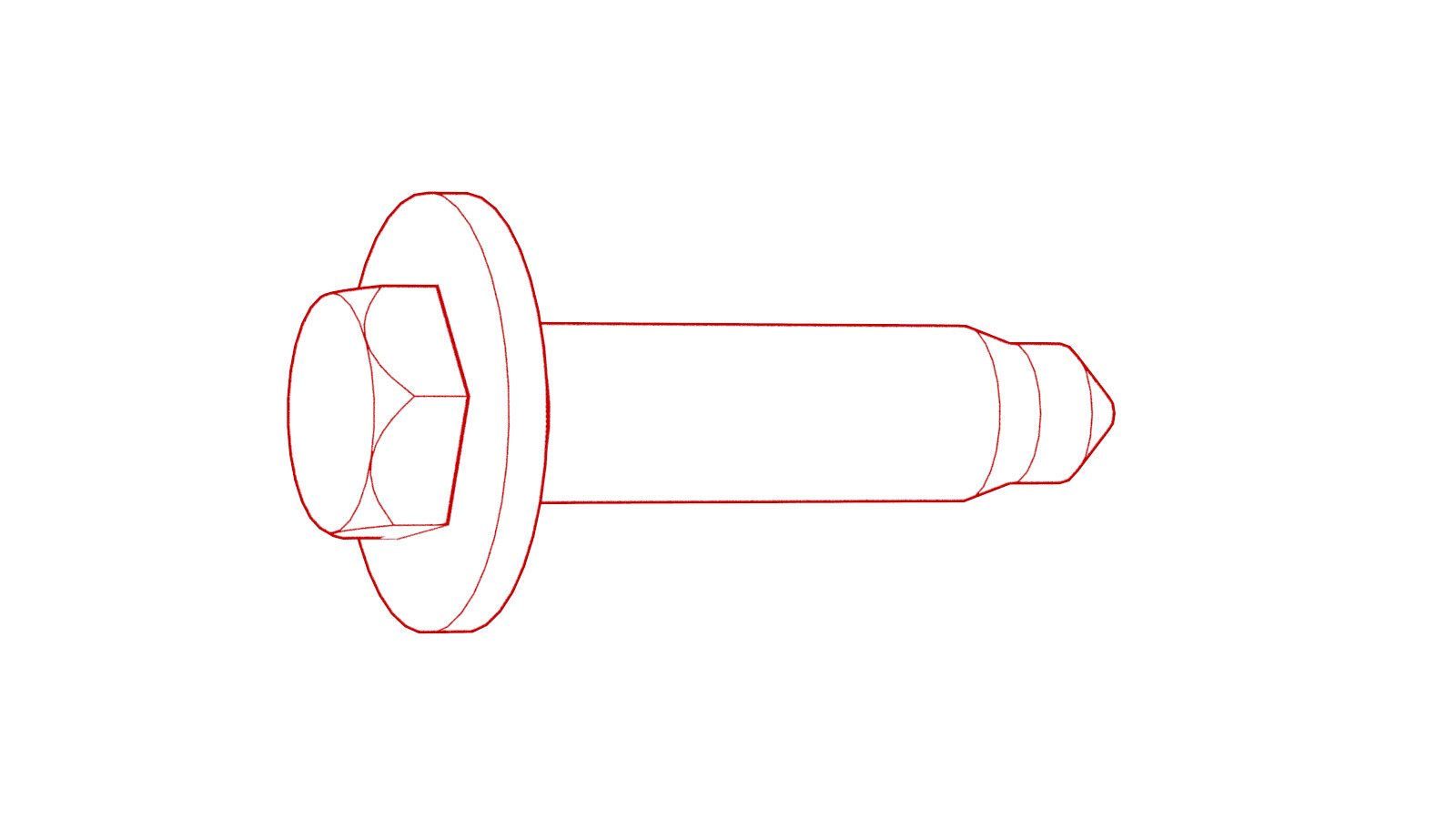

  3. 拆下将 LH 后车门上部铰链固定到车身的螺栓 (x2)。
    24 Nm (17.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米旋转球套筒

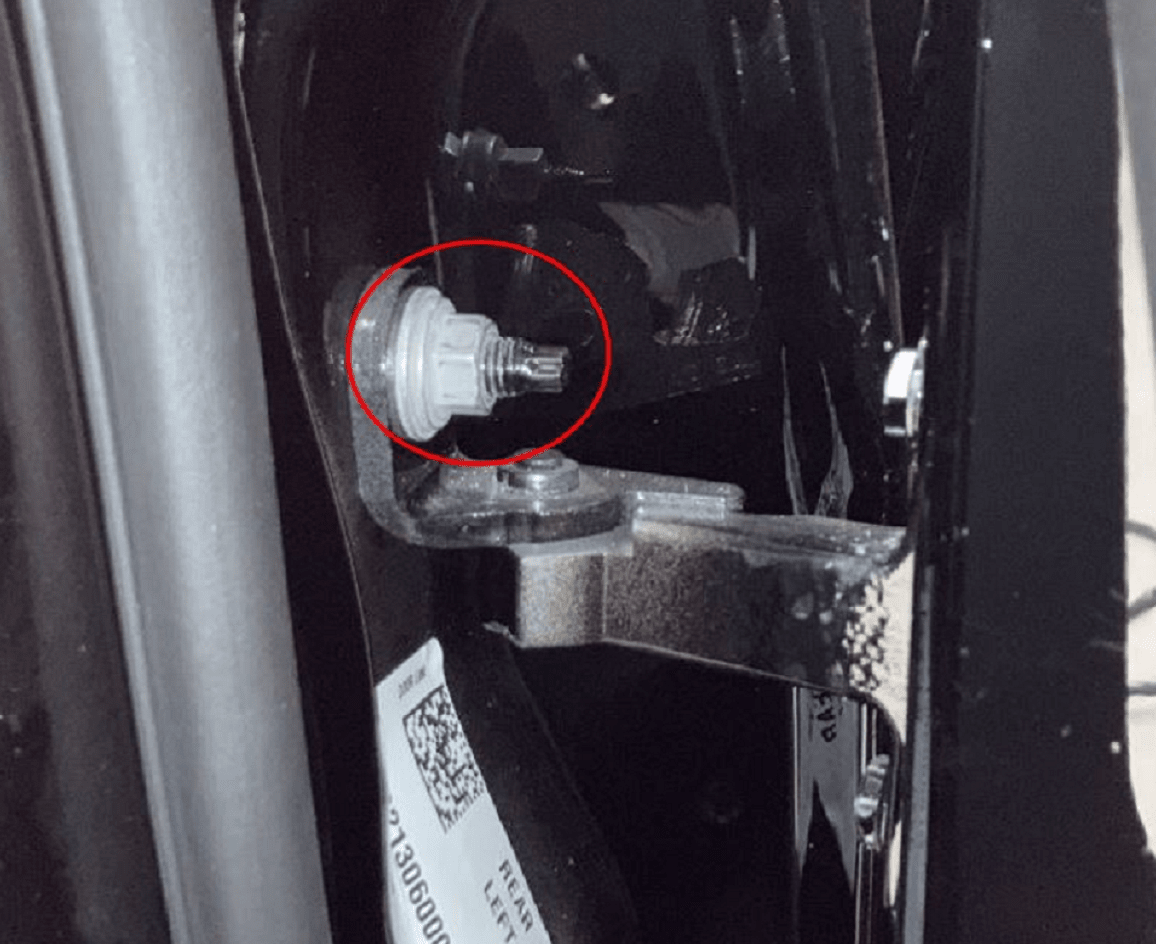

  4. 拆下将 LH 后车门上部铰链固定到车门的螺栓或螺母。
    49 Nm (36.1 lbs-ft)
    49 Nm (36.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 6 英寸加长件
    图 1. 用螺栓固定
    图 2. 用螺母固定

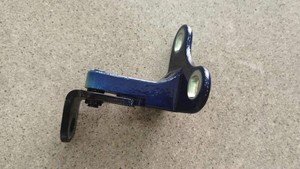

  5. 小心地从车辆上拆下 LH 后车门上部铰链。

安装

  1. 使用定位胶带确定 LH 后车门上部铰链在车身上的位置，然后用手拧紧将铰链固定到车身的螺栓。
  2. 使用定位胶带将 LH 后车门上部铰链放置在车门上，然后用手拧紧将铰链固定到车门的螺栓或螺母。
    图 3. 用螺栓固定
    图 4. 用螺母固定
  3. 关闭 LH 前车门并检查间隙和平整度。根据需要进行调节。
  4. 拧紧将 LH 后车门上部铰链固定到车门的螺栓或螺母。
    49 Nm (36.1 lbs-ft)
    49 Nm (36.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 6 英寸加长件
  5. 拧紧将 LH 后车门上部铰链固定到车身的螺栓 (x2)。
    24 Nm (17.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米旋转球套筒
  6. 从车门和车身上揭下遮蔽胶带。
  7. 根据需要向 LH 后车门铰链螺栓涂抹修补漆。
    Informational PurposesAn informational icon, calling your attention
    注
    涂抹之前，请将修补漆摇匀。将第一涂层风干 20 分钟，然后再涂抹第二涂层。
  8. 升高 LH 前车窗，关闭 LH 前车门。
