空调制冷剂(机油量未知)(回收、冲洗和重新加注)

校正代码 18200112 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 4 日:重新组织了程序。
  • 1120026-05-A Mastercool 4000 R1234YF 空调机
  • Robinair R134A 空调机
  • 加热泵冲洗套件
  • 1059330-00-B 1/4 英寸钻头外梅花五角套筒,E10
  • 1130480-02-A 超薄测试探针
  • 1076921-00-A Fluke 1587

拆卸

  1. 设置空调机。
  2. 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  3. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  4. 将车辆设置为“Service Mode”。请参阅 维护模式
  5. 在触摸屏上,点击Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant Only),选择Run,以启动例行程序。
  6. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  7. 回收空调制冷剂。请参阅回收
  8. 拆卸 12V/低压辅助电池。请参阅12V/低压电池(拆卸和更换)
  9. 松开将冷却液软管固定到空调压缩机支架的卡子(4 个)。
  10. 拆卸将低压接头固定到空调压缩机的螺母。
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  11. 拆卸将高压接头固定到空调压缩机的螺母,然后将软管总成置于一旁。
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  12. 将空调冲洗适配器安装到空调歧管至压缩机管路上。
  13. 将空调机软管连接到空调冲洗适配器。
  14. 在空调机触摸屏上,选择Menu > Flush Kit,输入 25 分钟运行时间,根据空调机指示开始冲洗,然后等待程序完成。
    Informational PurposesAn informational icon, calling your attention
    系统冲洗程序会运行大约 90 分钟
  15. 断开空调压缩机逻辑连接器。
  16. 拆卸将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  17. 拆卸将高压线束支架固定到空调压缩机的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  18. 拆卸将接地带固定到空调压缩机的螺栓。
    提示: 推荐使用以下工具:
    • 梅花 T25 套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  19. 在接地带连接点附近,松开将冷却液软管固定到空调压缩机支架的卡子。
  20. 将空调压缩机高压连接器黑色锁片拉离空调压缩机。
  21. 使用 45 度长凿,边推动中间锁片,边拉动外侧锁片,然后从空调压缩机上拆下高压连接器。
  22. 将高压线束支架向前、向上移动,松开空调压缩机上的支架,然后小心地将支架置于一旁。
  23. 拆卸将空调压缩机支架固定到减震塔支架的螺栓(2 个),然后拆下空调压缩机和空调压缩机支架总成。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  24. 将空调压缩机支架从空调压缩机上拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  25. 使用平刮刀将 NVH 隔音盖从压缩机上拆下。
  26. 使用钢丝刷尽可能清除压缩机上的 NVH 隔音盖材料。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    不清除这些材料将导致重量测量值不准确。
  27. 使用电子称称量已拆下压缩机的重量,并记录重量值。

安装

  1. 向压缩机中注油。
    Informational PurposesAn informational icon, calling your attention

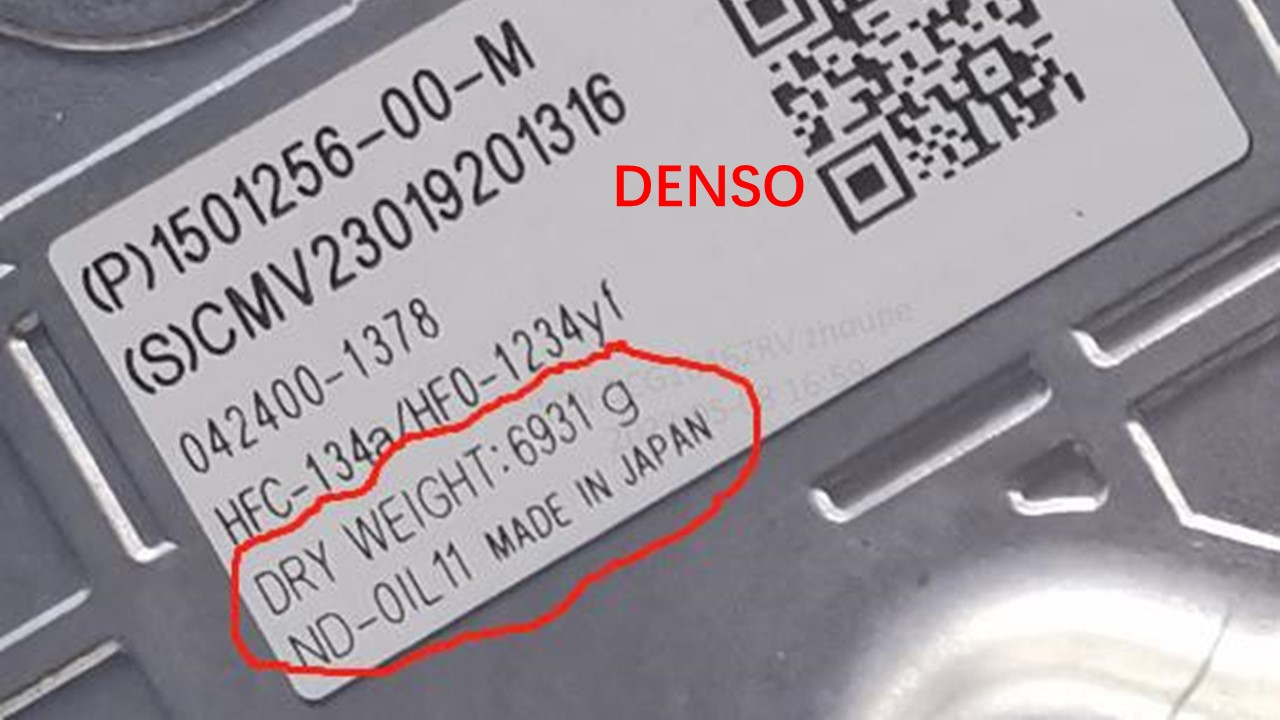

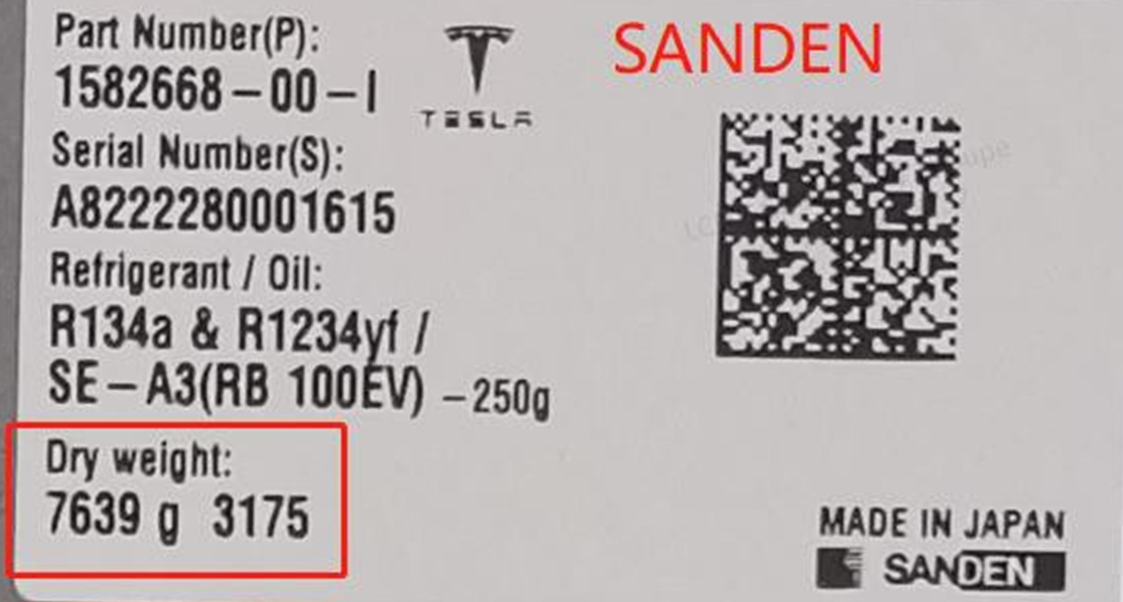

    不同品牌压缩机的干重可能不同。
    Informational PurposesAn informational icon, calling your attention
    注油完成后,总重 = 压缩机干重 + 250 克。
  2. 将一个新的 NVH 隔音盖安装在空调压缩机上。
    1. 揭除胶面保护条,放下 NVH 隔音盖,使胶面朝上,将 NVH 隔音盖上的开口与空调压缩机上的吸入口对齐
    2. 继续将 NVH 隔音盖盖在压缩机周围
  3. 将空调压缩机支架放置在空调压缩机上,然后安装将支架固定到压缩机的螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 将空调压缩机和空调压缩机支架总成放置在减震塔支架上,然后手动拧紧螺栓(2 个)以进行固定。
  5. 紧固将压缩机固定到减震塔支架的螺栓(2 个)。
    31 Nm (22.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  6. 将空调压缩机高压线束支架放置在空调压缩机上。
    Informational PurposesAn informational icon, calling your attention
    确保高压线束支架与空调压缩机顶部的线束支座接合。
  7. 使空调压缩机高压连接器在空调压缩机上完全就位,然后将锁片向空调压缩机方向推动以接合锁片。
    Informational PurposesAn informational icon, calling your attention
    执行推拉测试,以确认连接器已完全固定。
  8. 在接地带连接点附近,安装将冷却液软管固定到空调压缩机支架的卡子。
  9. 将接地带放置在空调压缩机上,然后安装将接地带固定到空调压缩机的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    该螺栓为自攻式。因此无需敲击压缩机螺栓孔。
    提示: 推荐使用以下工具:
    • 梅花 T25 套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  10. 安装将高压线束支架固定到空调压缩机的螺栓。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 棘轮/扭矩扳手
    提示:
  11. 安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  12. 连接空调压缩机逻辑连接器。
  13. 安装将冷却液软管固定到空调压缩机支架的卡子(4 个)。
  14. 将 12V/低压电池安装到车内。请参阅12V/低压电池(拆卸和更换)
  15. 从空调冲洗适配器上断开空调机软管。
  16. 将空调冲洗适配器从空调歧管至压缩机管路上拆下。
  17. 更换高位空调歧管至压缩机管路上的密封垫圈。
  18. 更换低位空调歧管至压缩机管路上的密封垫圈。
  19. 将超级歧管至空调压缩机高压接头放置在空调压缩机上,然后安装将接头固定到空调压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  20. 将超级歧管至空调压缩机低压接头放置在空调压缩机上,然后安装将接头固定到空调压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  21. 执行空调真空泄漏测试。请参阅空调制冷剂(回收和重新加注)
  22. 再充注空调制冷剂。请参阅空调制冷剂(回收和重新加注)
  23. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  24. 解锁车辆网关。请参阅网关(解锁)
  25. 在触摸屏上,点击维护模式“扳手”(位于触摸屏 UI 界面底部),再点击Sensors and Valves > Run Heat Pump Commissioning > Run,然后等待例行程序完成。
  26. 点击Actions > Test Thermal Performance > Run,例行程序完成后立即关闭页面。
  27. 点击Actions > Test HVAC Performance > Run,例行程序完成后立即关闭页面。
  28. 退出“维护模式”。请参阅维护模式
  29. 安装第二排座椅座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  30. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  31. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
