盖板 - 减震塔 - LH(拆卸和更换)

校正代码 12251012 0.06注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格盖板 - 减震塔 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱储物单元固定到清洗器储液罐颈部的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 打开 LH 前车门,然后完全降下 LH 前车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下将前备箱储物单元固定到清洗液储液罐颈部的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

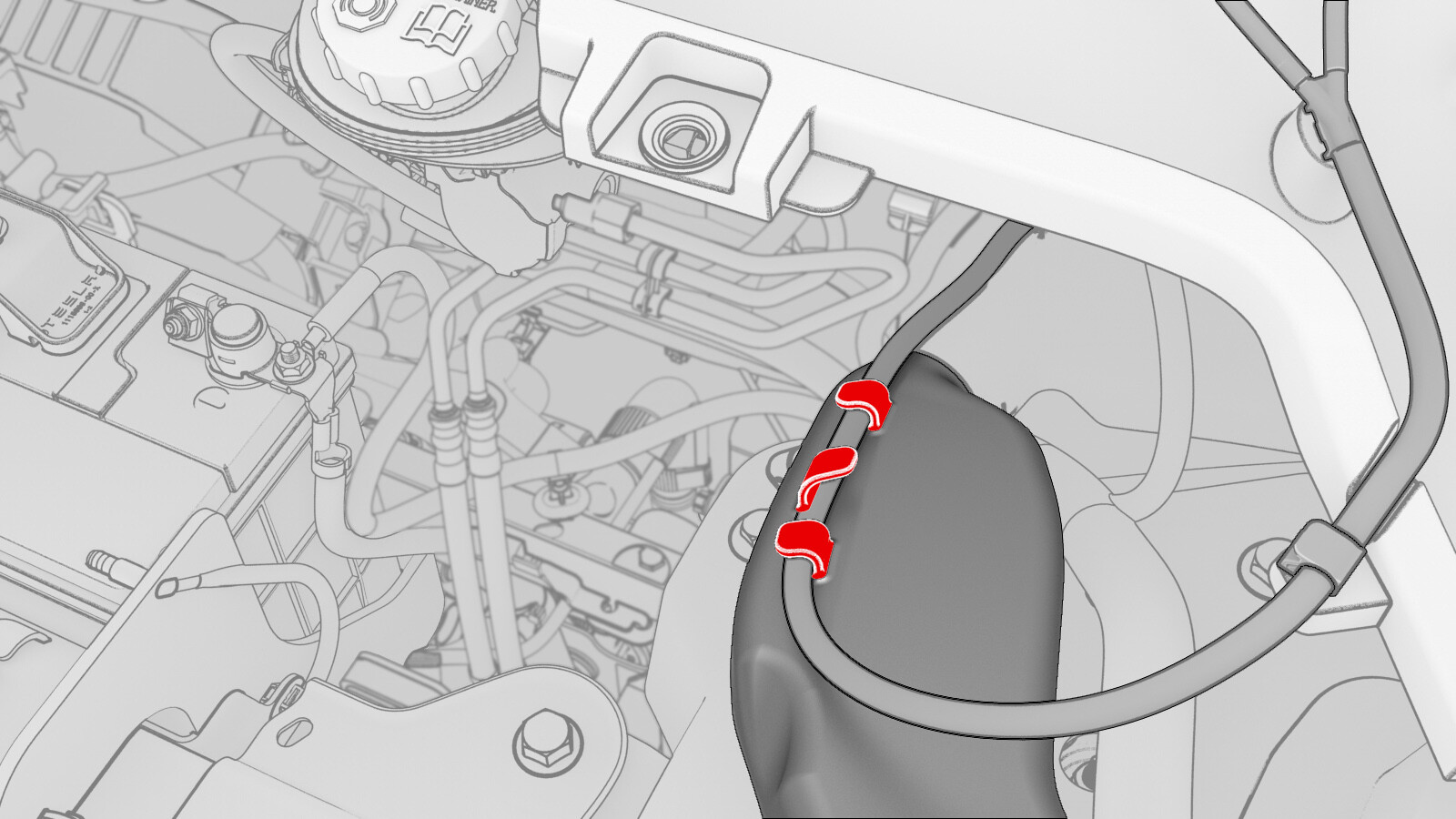

  4. 松开将清洗液软管固定到清洗液罐颈部的锁片,然后从车上拆下清洗液罐颈部。

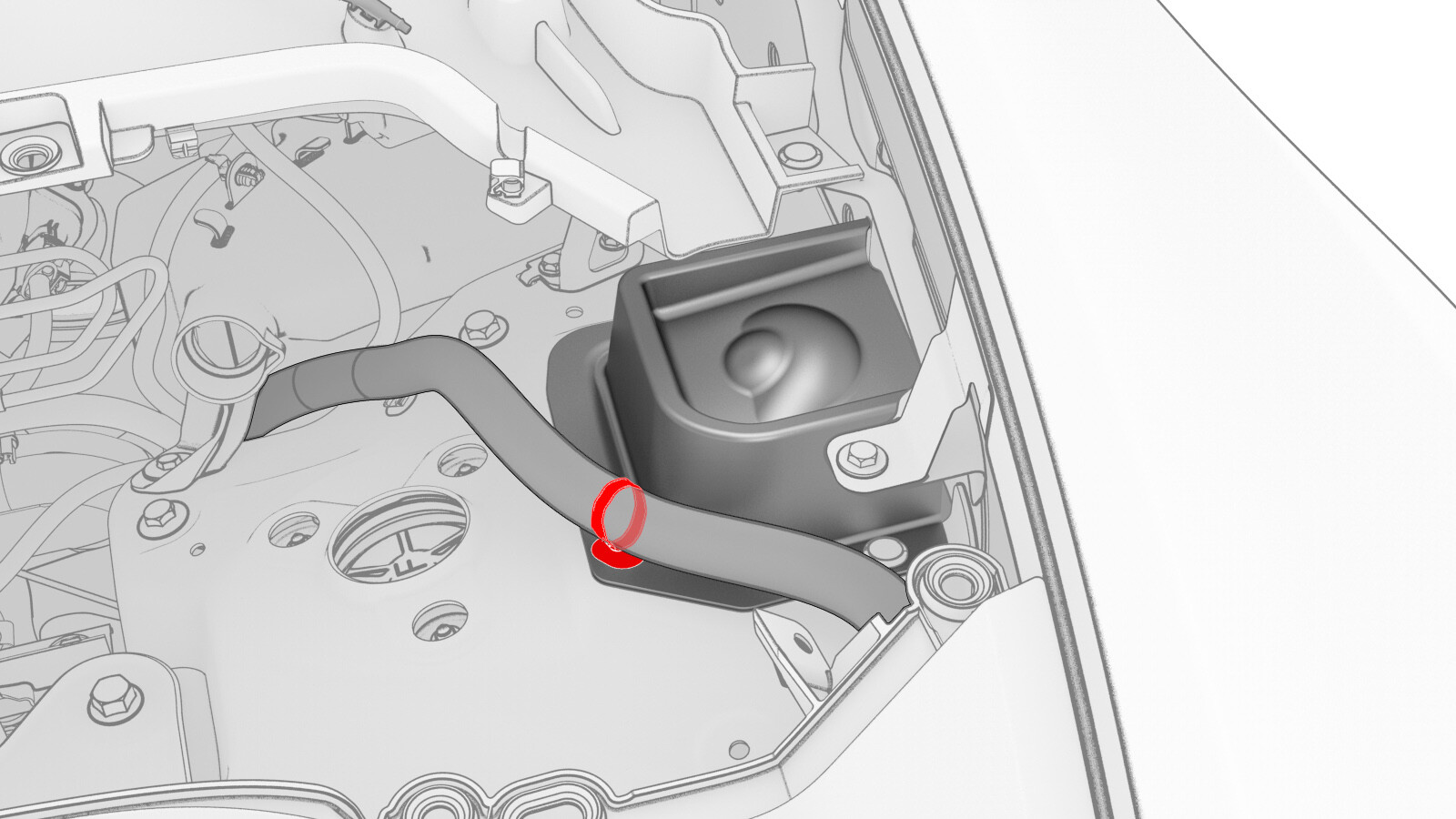

  5. 松开将线束固定到左侧减震塔盖的夹子。

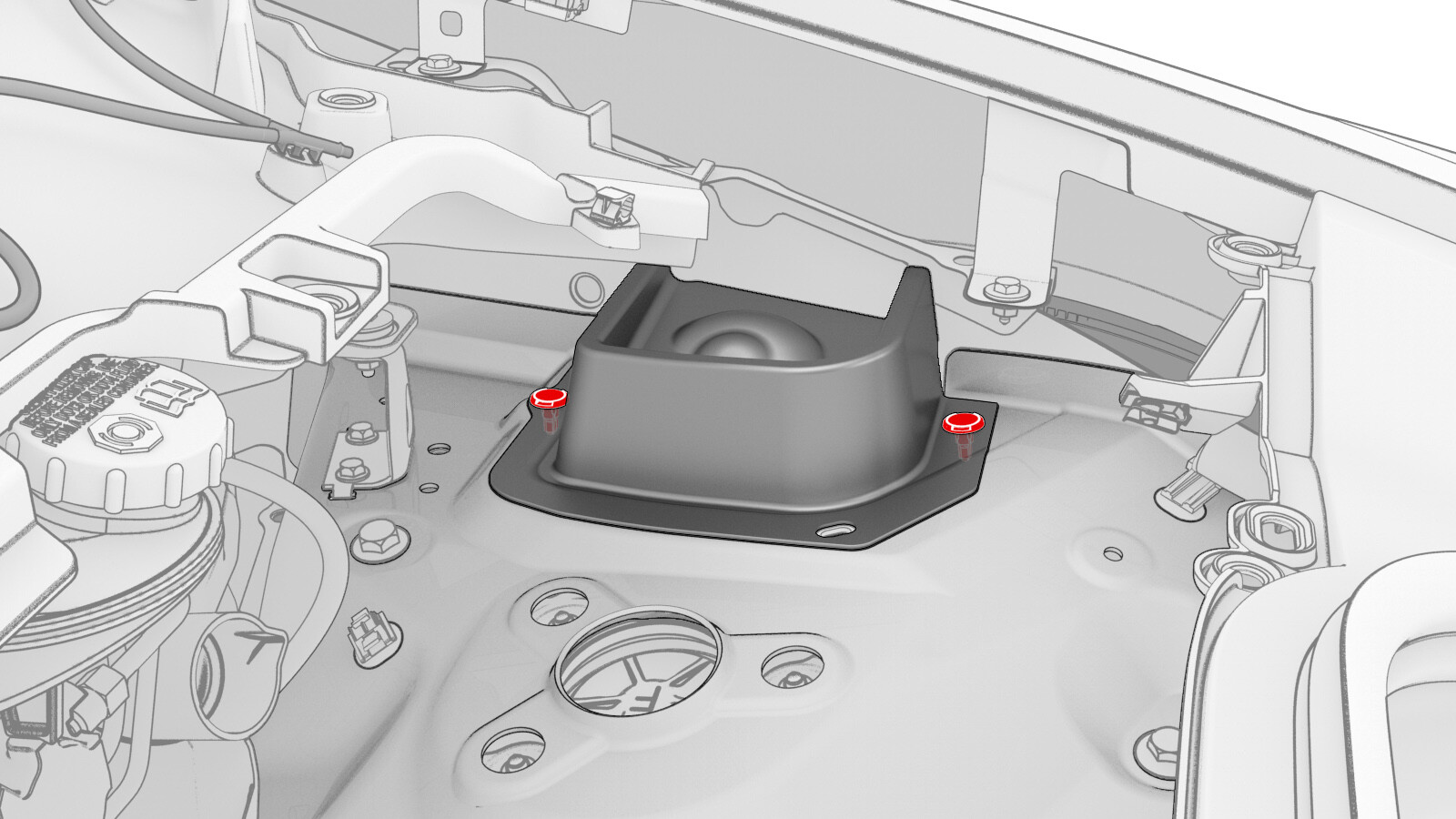

  6. 松开将 LH 减震塔盖板固定到车辆的夹子,然后从车上拆下盖板。

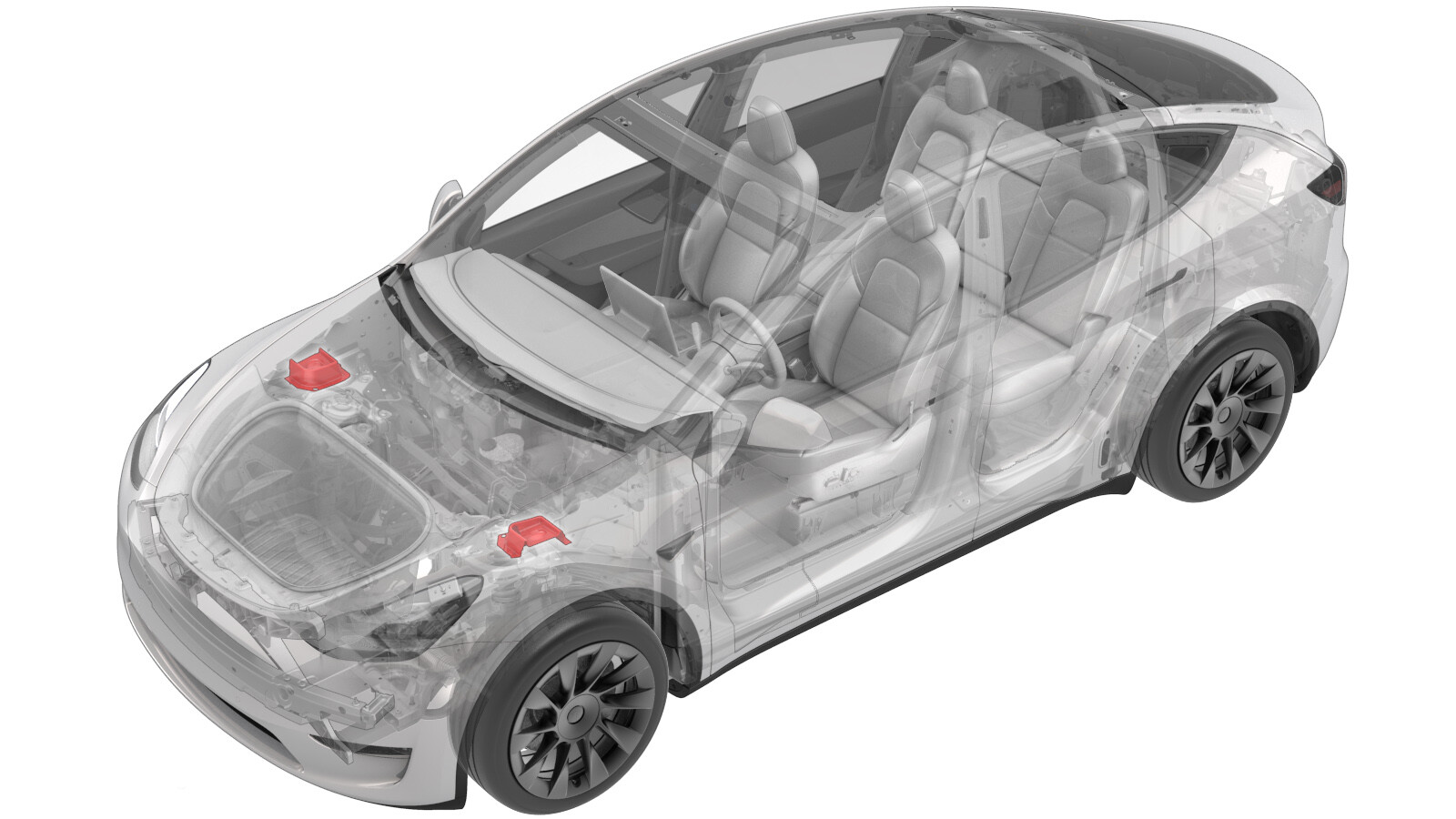

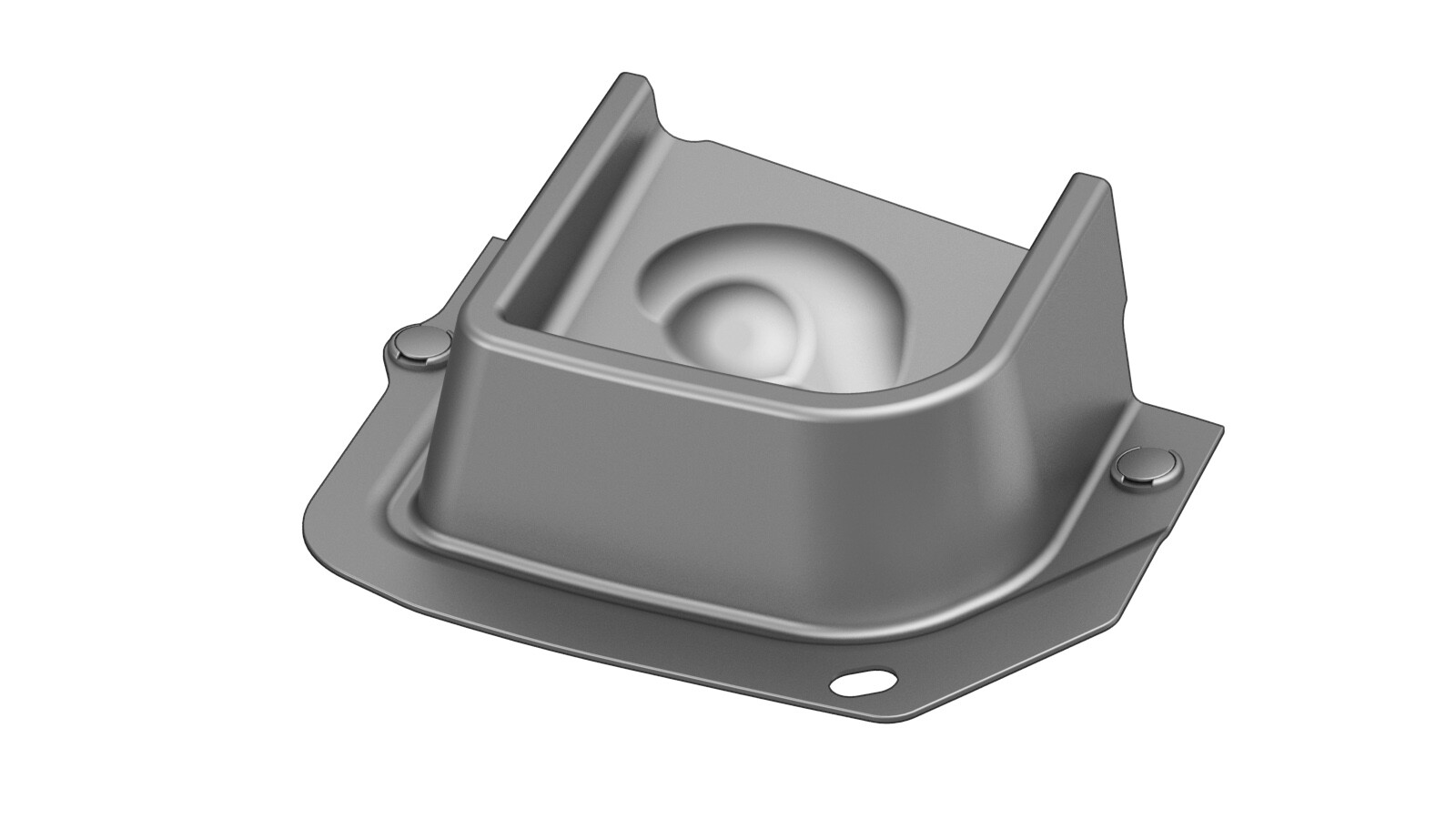

    LH 减震塔盖如图所示,RH 类似

安装

安装程序与拆卸程序相反。
