触点开关 - 负极 - 高压电池(非结构化电池组) (拆卸和更换)
校正代码 16302002 1.38 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
- 1057603-00-A 1/4 英寸高压绝缘钻头加长件,带摆角
- 1057607-00-A 18 英寸高压绝缘回旋头磁性套筒
- 1133768-00-A 1/4 英寸钻头 10 毫米深薄壁绝缘套筒
- 1076927-00-A 微欧电阻计,Hioki RM 3548
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项
。
拆卸
- 拆下烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)。

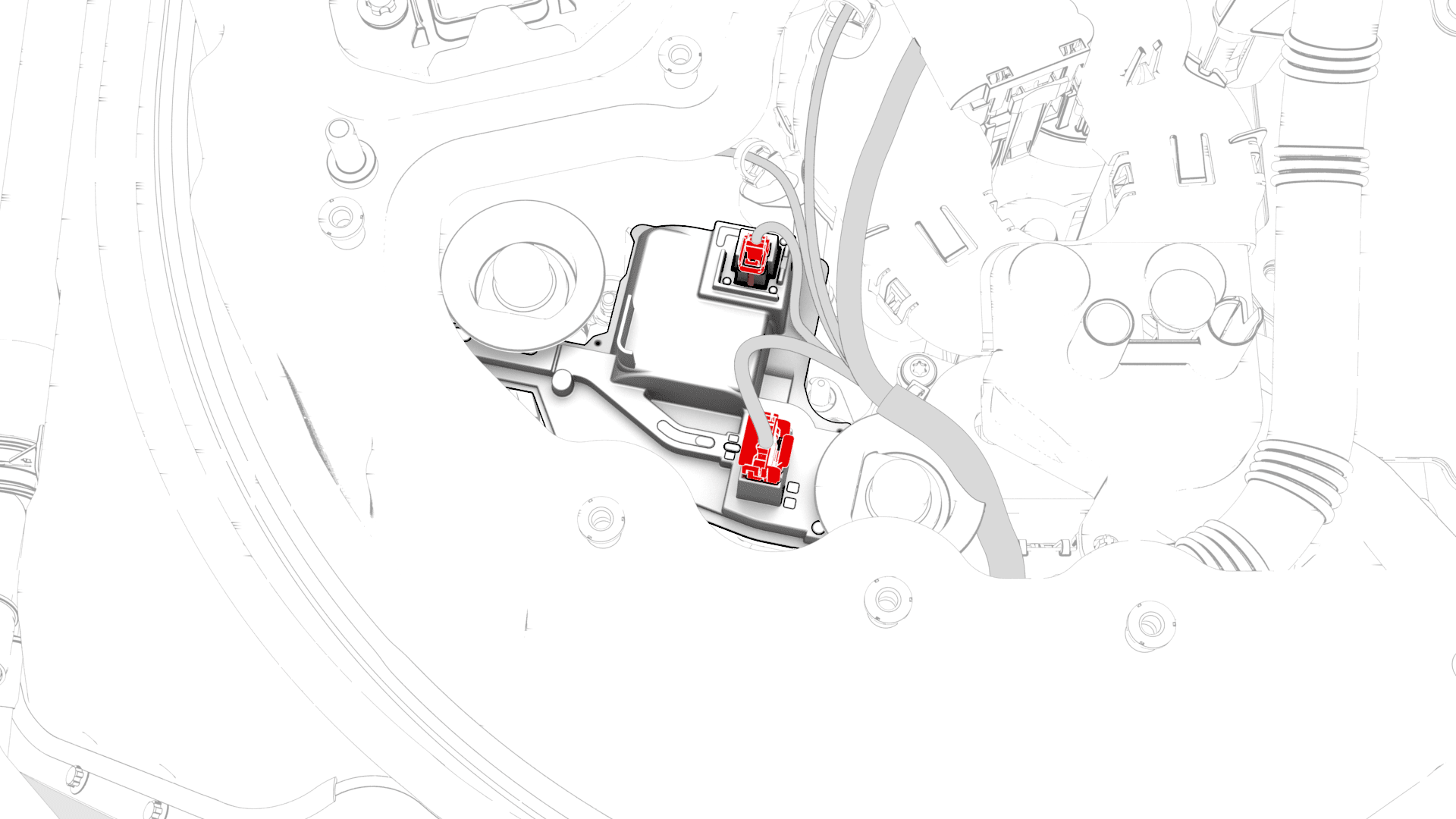

- 拆卸将高压电池高压电池仓线束固定到高压电池快充触点开关的夹子。
- 断开电气线束与高压电池负极触点开关连接器的连接。
- 将绝缘体端盖从高压电池负极触点开关上拆下。

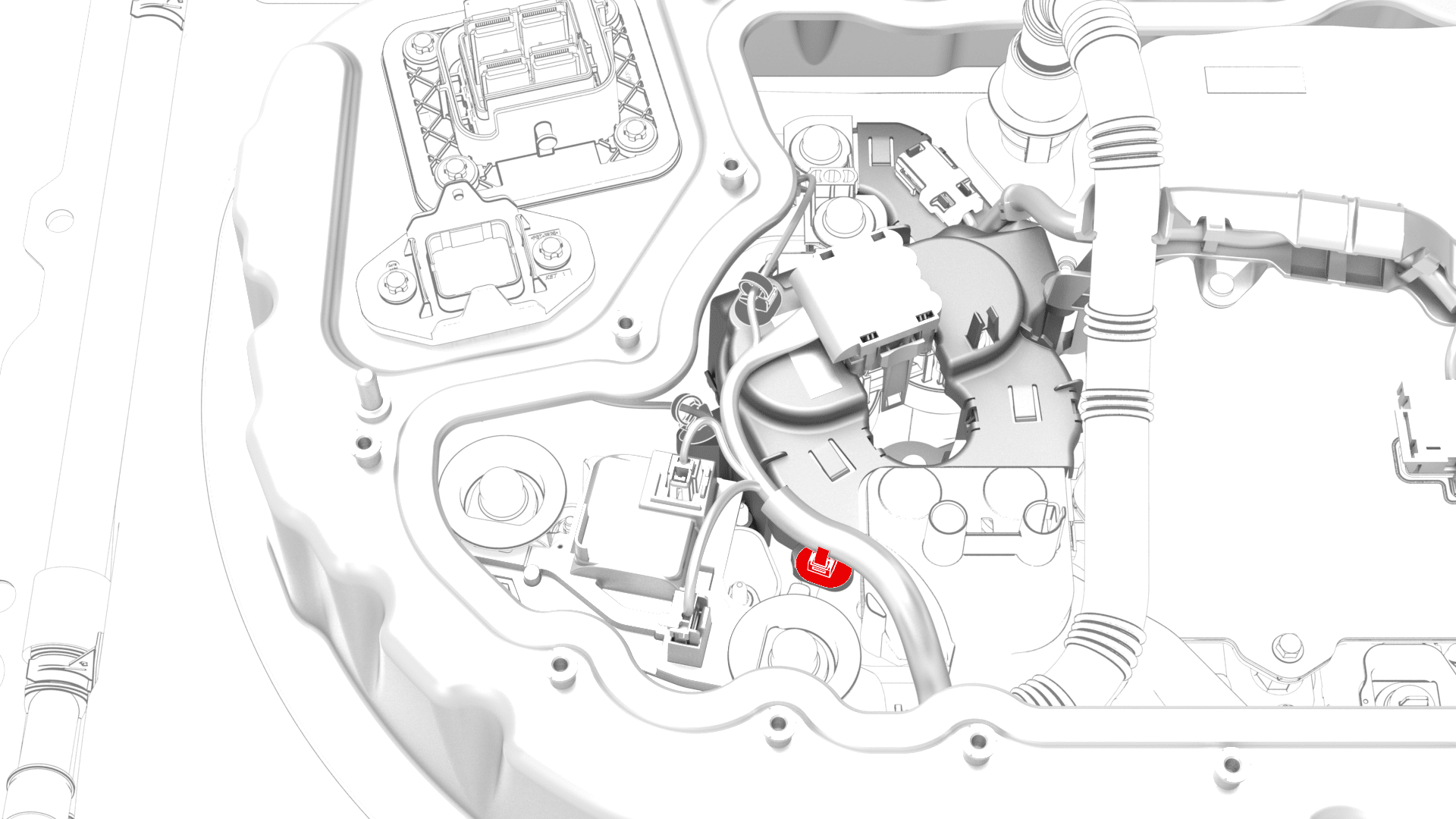

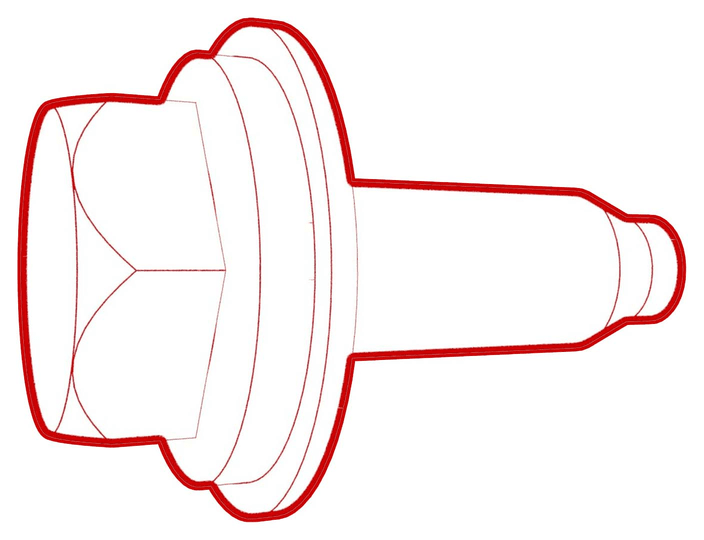

- 拆卸并弃用将高压电池负极触点开关固定到负极母排的螺栓。

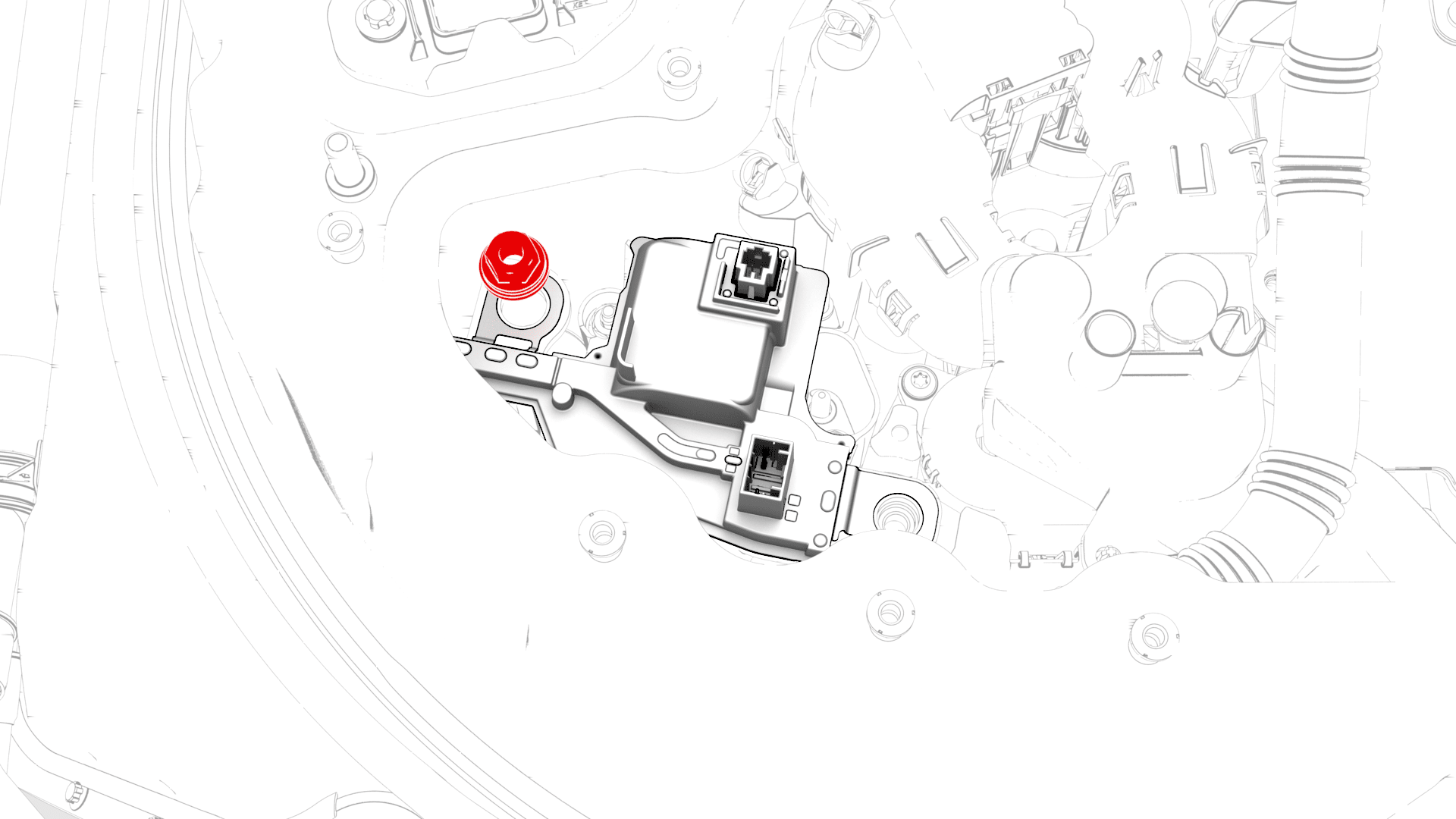

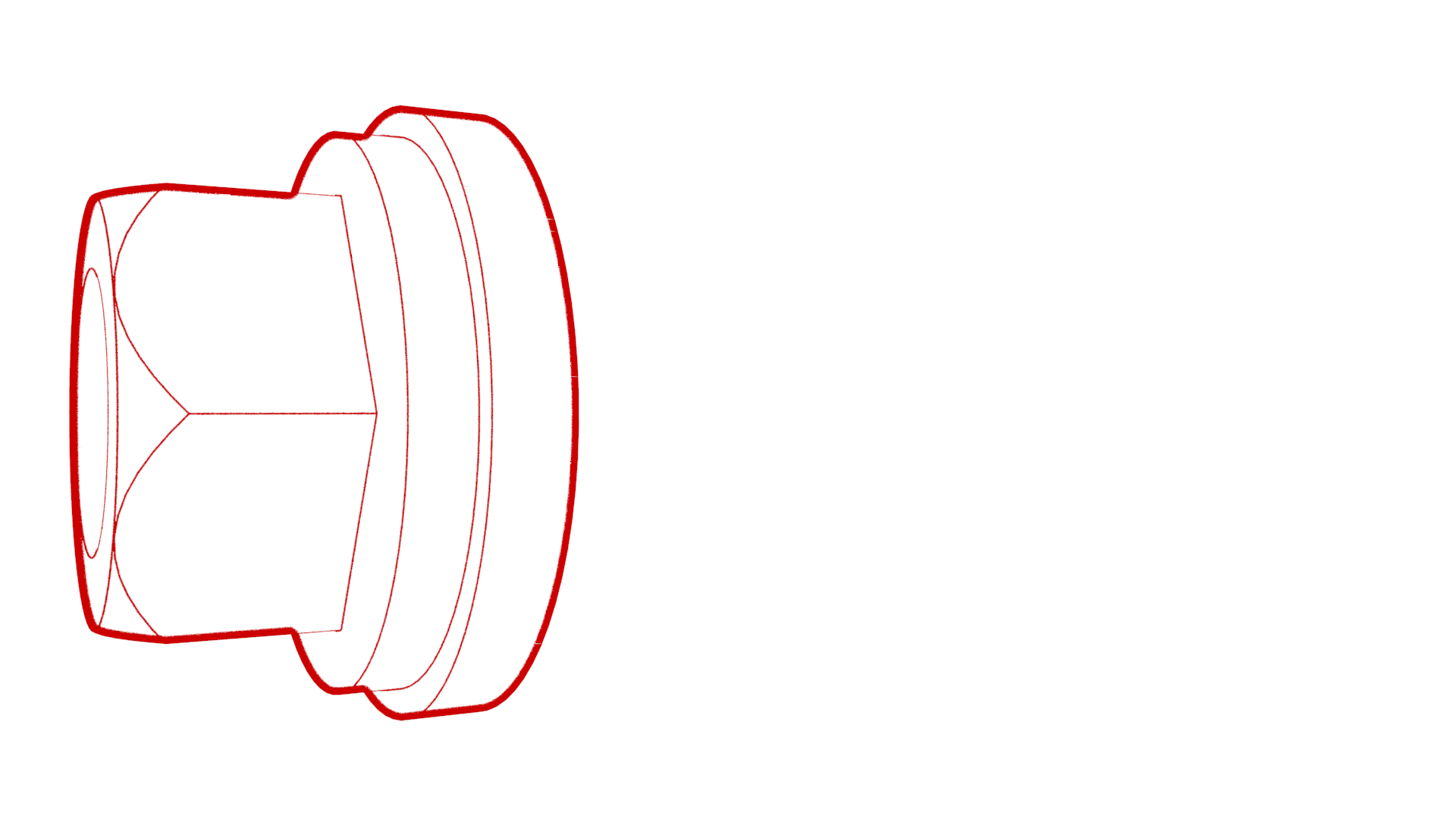

- 拆卸并弃用将高压电池负极触点开关固定到电池端子的螺母。
-

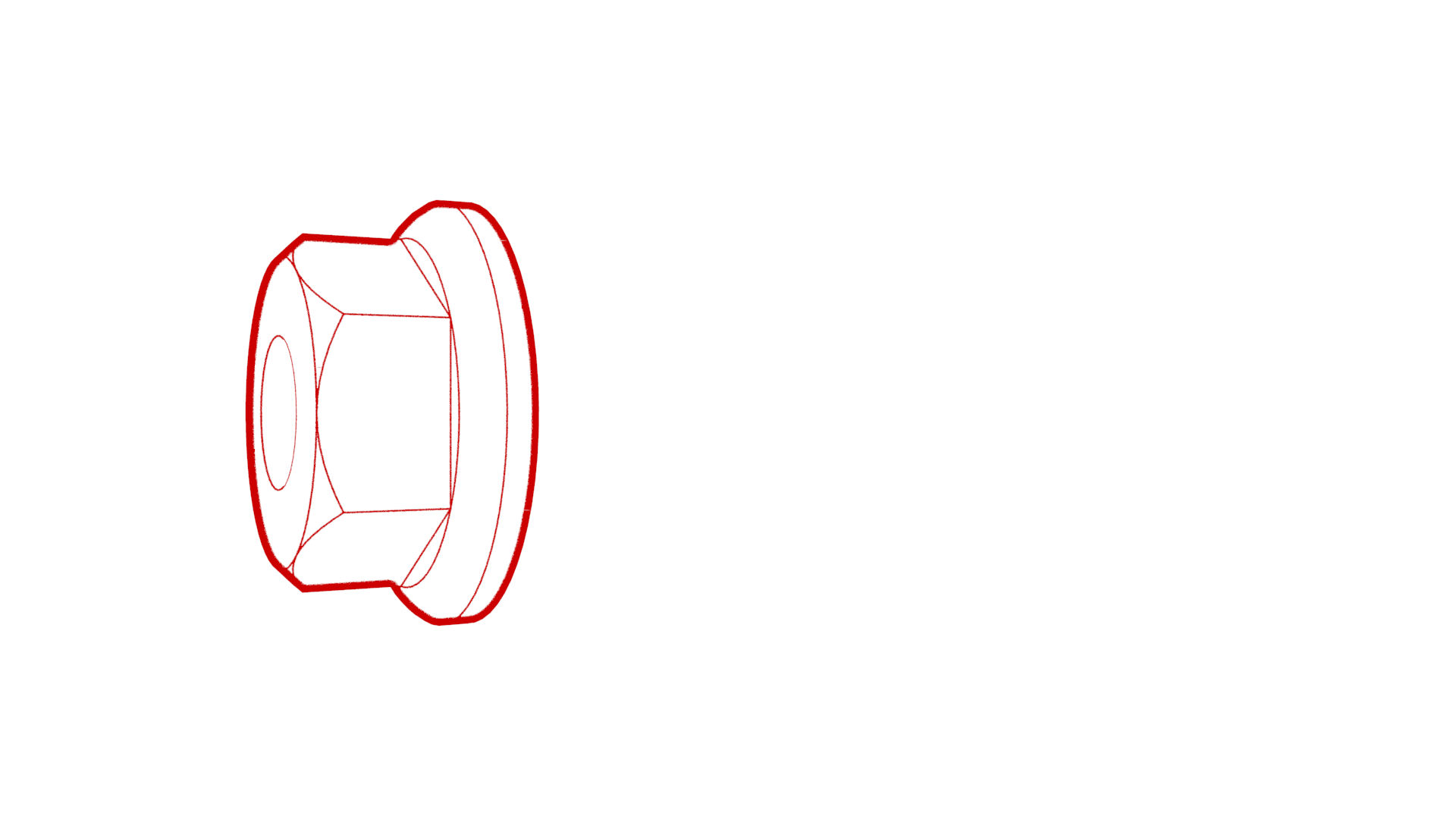

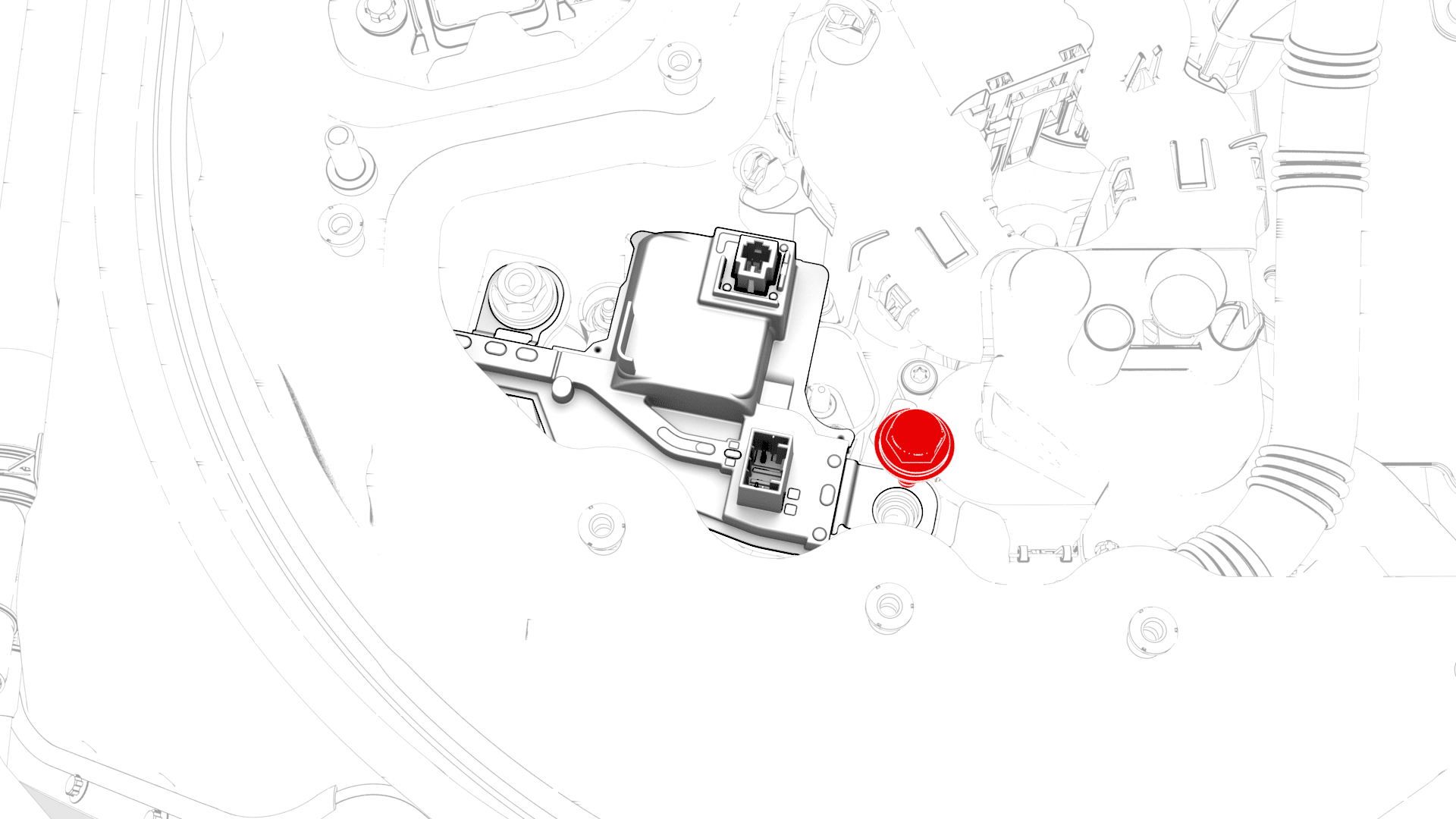

拆卸将高压电池负极触点开关固定到高压电池仓的螺母(2 个或 3 个),然后将触点开关从高压电池仓上拆下。
提示: 如果触点开关配有 3 个螺母,其中一个螺母会被高压电池仓的唇口部分遮住。为轻松拆下此螺母,请务必使用本程序中列出的专用工具,并借助磁性嵌件将绝缘套筒放置到螺母上。请观看以下演示视频,了解如何操作此螺母。
安装
- 对 Hioki 电阻计执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)。
- 使用异丙醇 (IPA) 湿巾清洁高压电池端子、负极母排以及高压电池负极触点开关的高压接合面。
-
将高压电池负极触点开关安装到高压电池仓中,然后安装将触点开关固定到高压电池仓的螺母(2 个或 3 个)。
-
安装新螺母,将高压电池负极触点开关固定到高压电池端子上,紧固后,使用油性记号笔标记该螺母。
-
使用 Hioki 电阻计测量高压电池负极触点开关和高压电池端子之间高压接头的电阻。
注最大可接受电阻值为 0.110 毫欧(110 微欧)。高压接头电阻过大。拆下紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
-
安装新螺栓,将高压电池负极触点开关固定到负极母排上,紧固后,使用油性记号笔标记该螺栓。
-
使用 Hioki 电阻计测量高压电池负极触点开关与负极母排之间高压接头的电阻。
注最大可接受电阻值为 0.060 毫欧(60 微欧)。高压接头电阻过大。拆下紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
- 将绝缘体端盖安装到高压电池负极触点开关上。
- 将电气线束连接到高压电池负极触点开关连接器。
- 安装将高压电池高压电池仓线束固定到高压电池快充触点开关的夹子。
- 测量烟火电池隔离开关安装点间的电压,然后安装烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)。
