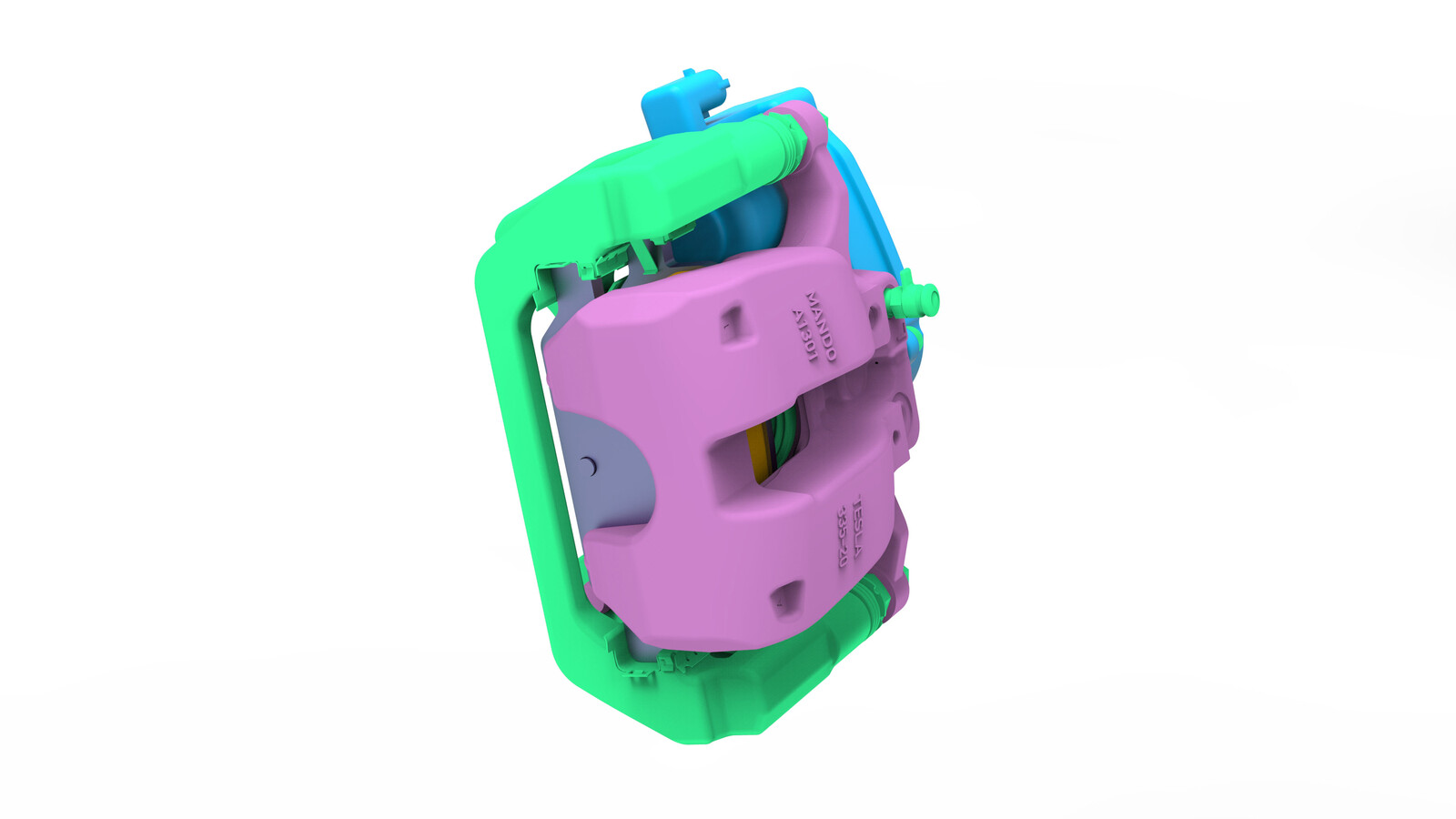

制动钳 - 后 - LH(拆卸和更换)
校正代码 33010502 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 5 月 28 日:更新了电子驻车制动 (EPB) 维护模式参考。
- 2023 年 6 月 23 日:删除了更新 epbxHwType 配置的步骤。
- 2023 年 3 月 28 日:添加了更新 epbxHwType 配置的步骤。
- 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
- 1129348-00-A XP-10 电源,XP-10
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。
扭矩规格
描述 | 扭矩值 | 重复使用/更换 | 备注 |
---|---|---|---|
左后制动钳支架至转向节 |
|
更换 | |
制动软管至左后制动钳 |
|
更换 | |
左后制动钳电气线束夹 |
|
重复使用 |
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 将车辆置于电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH(释放)。
- 拆卸左后轮毂。请参阅轮毂总成(拆卸和安装)。
- 断开电气连接器与 LH 后制动钳的连接。
- 拆卸将电气线束支架固定到左后制动钳的螺栓。
- 在左后制动钳区域下方放置机油排放容器。
- 拆下 LH 后震动软管。请参阅制动软管 - 挠性 - 后 - LH(拆卸和更换)。
- 拆卸并弃置将左后制动钳支架固定到转向节的螺栓,然后将制动钳从车辆上拆下。
安装
- 记录更换用制动钳的零件号;后续更新车辆配置时需用到。
-
将左后制动钳安装到左后转向节上,然后安装新的螺栓,将制动钳固定到转向节上。
- 安装新的 LH 后震动软管。请参阅制动软管 - 挠性 - 后 - LH(拆卸和更换)。
- 将电气连接器连接到左后制动钳。
-
安装新的螺栓,将电气线束支架固定到左后制动钳。
- 降下车辆。
- 移除轮挡,然后将车辆换入驻车挡。
- 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
- 为 LH 后制动钳执行排放程序。请参阅制动液排放 - 单个制动钳。
- 安装左后轮毂。请参阅轮毂总成(拆卸和安装)。
- 进行车辆道路测试,期间在防抱死制动系统启用的情况下多次停车,确保制动踏板触感和性能正常。
