饰板 - B 柱 - LH(拆卸和更换)

校正代码 12200102 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 28 日:添加了摄像头连接测试。
Informational PurposesAn informational icon, calling your attention
更换 B 柱饰板时需同时更换以下部件:
  • 左侧 B 柱饰板 - 更换左侧视 DAS 摄像头、外部 NFC 卡片钥匙读卡器和左侧蓝牙端点。
  • RH B 柱饰板 - 更换 RH 侧视 DAS 摄像头和 RH 蓝牙端点。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration
  1. 打开左前和左后车门并降下左前和左后车窗

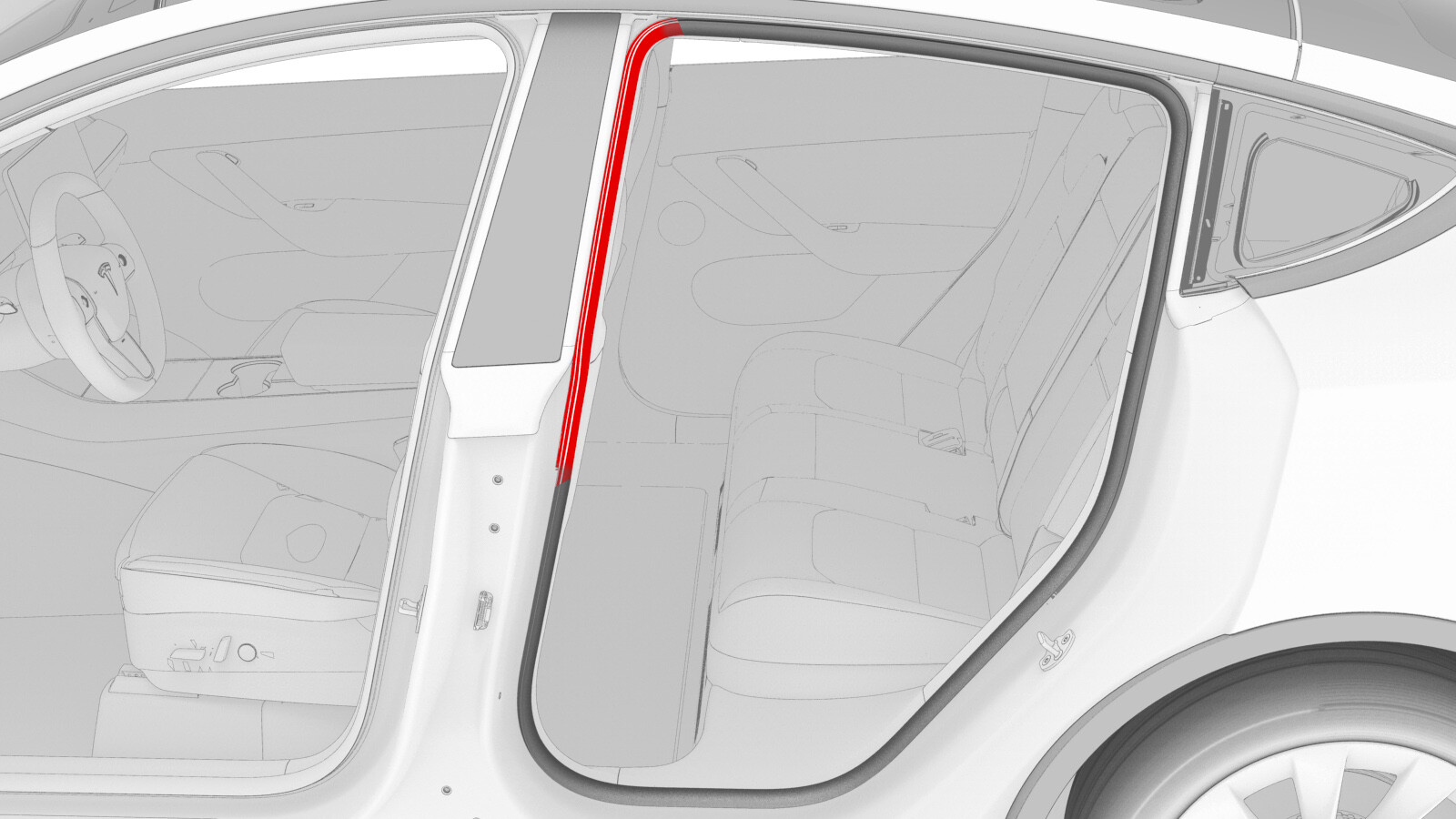

  2. 从 B 柱区域松开左后主密封条。
  3. 松开将 B 柱下部饰板固定到 B 柱的饰板夹。
    Informational PurposesAn informational icon, calling your attention

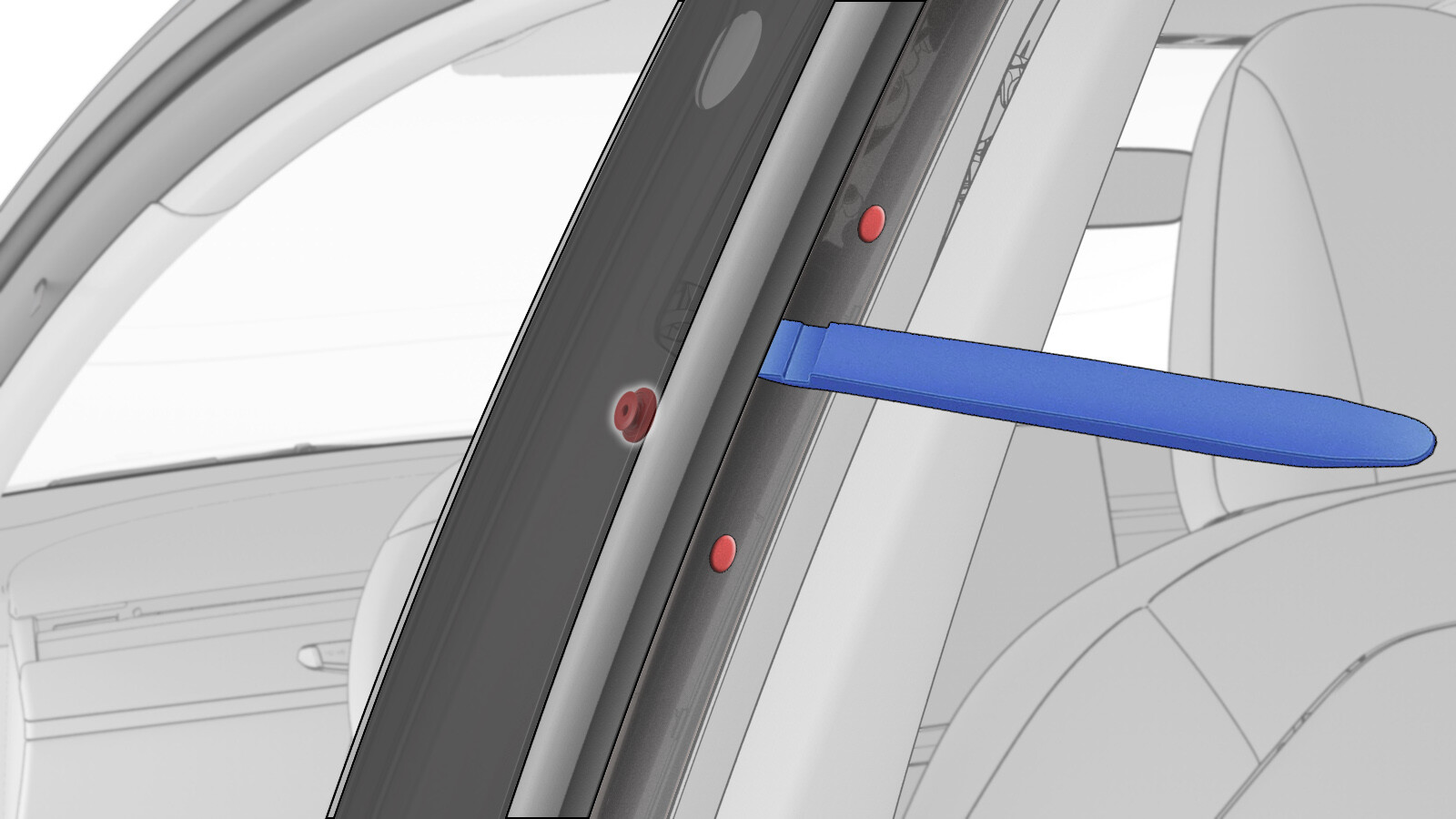

    将夹子撬具插入 B 柱上的下部焊点之间以及 B 柱饰板密封条的下方。
  4. 松开将 B 柱上部饰板固定到 B 柱的饰板夹。
    Informational PurposesAn informational icon, calling your attention
    将夹子撬具插入 B 柱上的上部焊点之间以及 B 柱饰板密封条的下方。

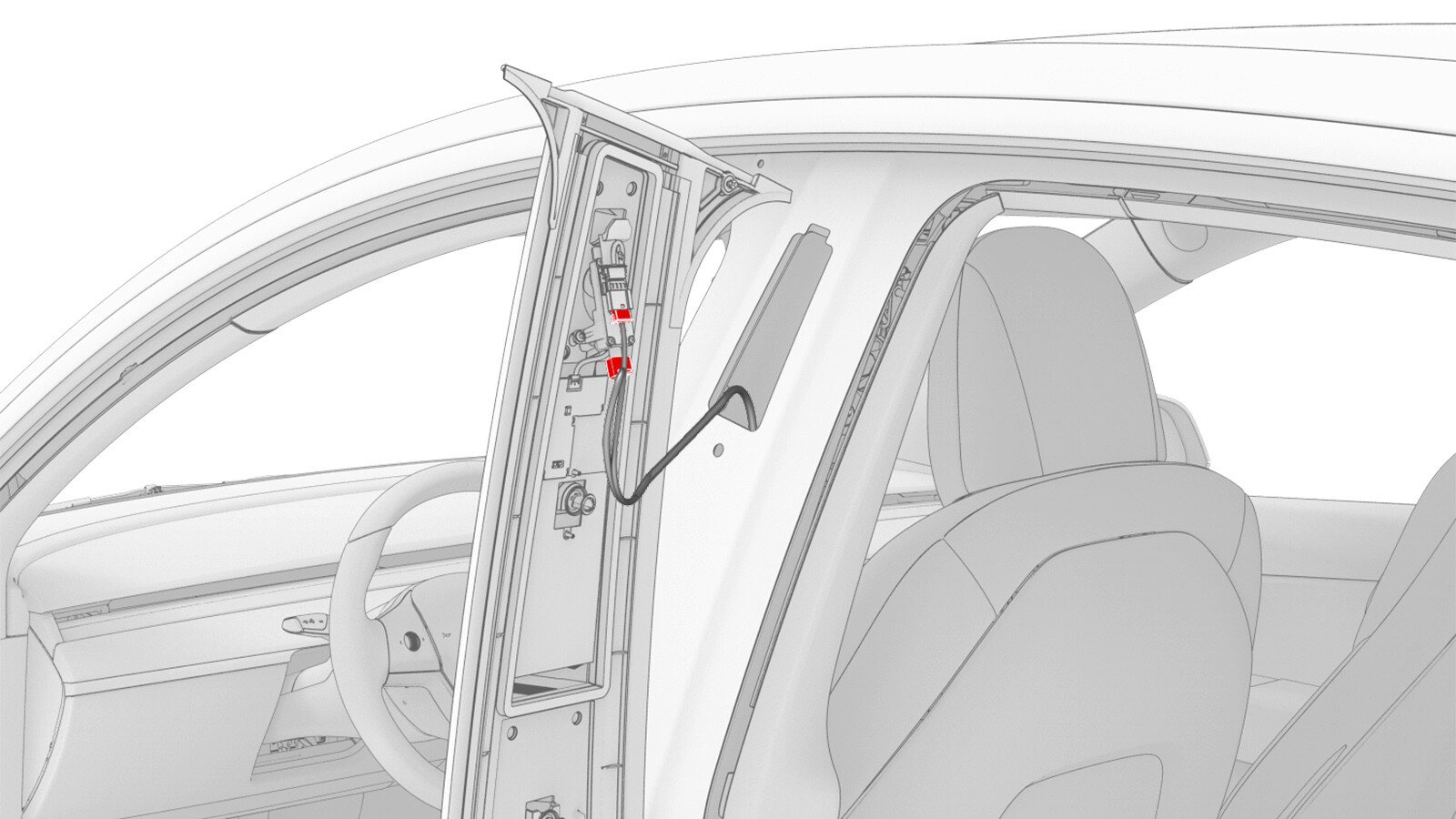

  5. 稍微向下滑动 B 柱饰板,以便从车身松开总成,然后从 B 柱饰板断开摄像头连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心操作,避免损坏摄像头连接器。
  6. 松开将 B 柱饰板密封条固定到车辆上的夹子,然后从车上拆下饰板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将夹子撬具滑到夹子下方,以便将其从车身上松开。夹子粘在密封条上,如果用撬具撬密封夹,密封条便会被扯掉。

安装

  1. 清除左侧 B 柱上残留的粘合剂,并用异丙醇 (IPA) 湿巾清洁表面。
    Informational PurposesAn informational icon, calling your attention
    等待 1 分钟让异丙醇晾干。
  2. 将摄像头连接器连接到 B 柱饰板,然后将饰板就位。
    Informational PurposesAn informational icon, calling your attention
    确保连接器锁完全锁闭。
  3. 将 B 柱饰板放置到位,然后接合将 B 柱饰板固定到车辆的卡子。
  4. 接合将左侧 B 柱上部密封条固定到车辆的卡子。
  5. 轻轻按压将 B 柱饰板密封条下部固定到车辆的双面胶带。
  6. 将左后主车身密封条安装到 B 柱上。
  7. 关闭左后车门。
  8. 仅限 HW4 摄像头:运行摄像头连接测试以更新新装摄像头的固件。
    Informational PurposesAn informational icon, calling your attention
    辅助驾驶系统 (DAS) 摄像头并非 CAN 总线模块,无法通过固件重装或“零件更换部署”进行更新。
    1. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 点击Actions选项卡,搜索 “calibration mode”,然后点击Run,以运行DAS Enter Calibration Mode例行程序。
    3. 点击Actions选项卡,搜索 “camera connection test”,然后点击Run,以运行与所更换摄像头对应的例行程序(例如Left B-Pillar Camera Connection TestFront Camera Connection Test)。
      Informational PurposesAn informational icon, calling your attention
      前置双摄像头总成包含两个单独的摄像头,必须独立更新:Front Camera Connection TestFisheye Camera Connection Test。请务必更新所更换摄像头的固件。
      Informational PurposesAn informational icon, calling your attention
      如果同一例行程序显示有两个版本,请点击Run运行 “Path” 字段中包含 “-SCRIPT” 的例行程序。

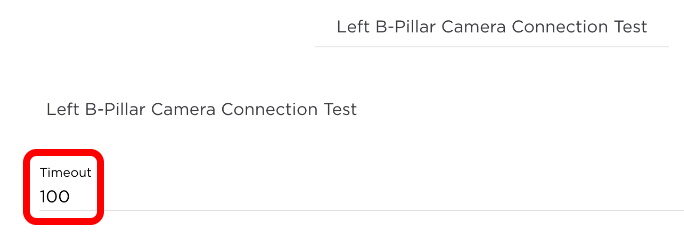

    4. 在 “Camera Connection Test” 提示中,将 “Timeout” 更改为 “100”,然后点击Run运行该例行程序。
      Informational PurposesAn informational icon, calling your attention
      此例行程序将更新摄像头固件,并确认摄像头已连接。
  9. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
    Informational PurposesAn informational icon, calling your attention
    如果将重新安装原车 B 柱饰板总成,请跳过此步骤。
  10. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  11. 在 Toolbox 中,点击 “Dashboard” 选项卡。
  12. 点击 “Service Tools”。
  13. 点击 “DAS Image Capture”。
  14. 点击“Clear Calibration Pillars”。
  15. 点击 “Capture Image” 以检查当前设置。
  16. 查看图像,确保所有摄像头均能够准确捕获图像。
  17. 确认 B 柱饰板上所有卡片钥匙均可按设计运行。
  18. 断开笔记本电脑与车辆的连接。
  19. 告知客户,现在需要手动驾驶,以使摄像头进行自校准。
    Informational PurposesAn informational icon, calling your attention
    根据道路类型和路况,自校准可在手动驾驶 100 英里(160 公里)里程内完成。自校准完成前,如果尝试启用 Autopilot 自动辅助驾驶功能,将显示“当前无法使用 Autopilot 自动辅助驾驶功能”:尝试启用 Autopilot 自动辅助驾驶功能时,显示屏上会出现“正在校准摄像头,必须进行手动驾驶”。
