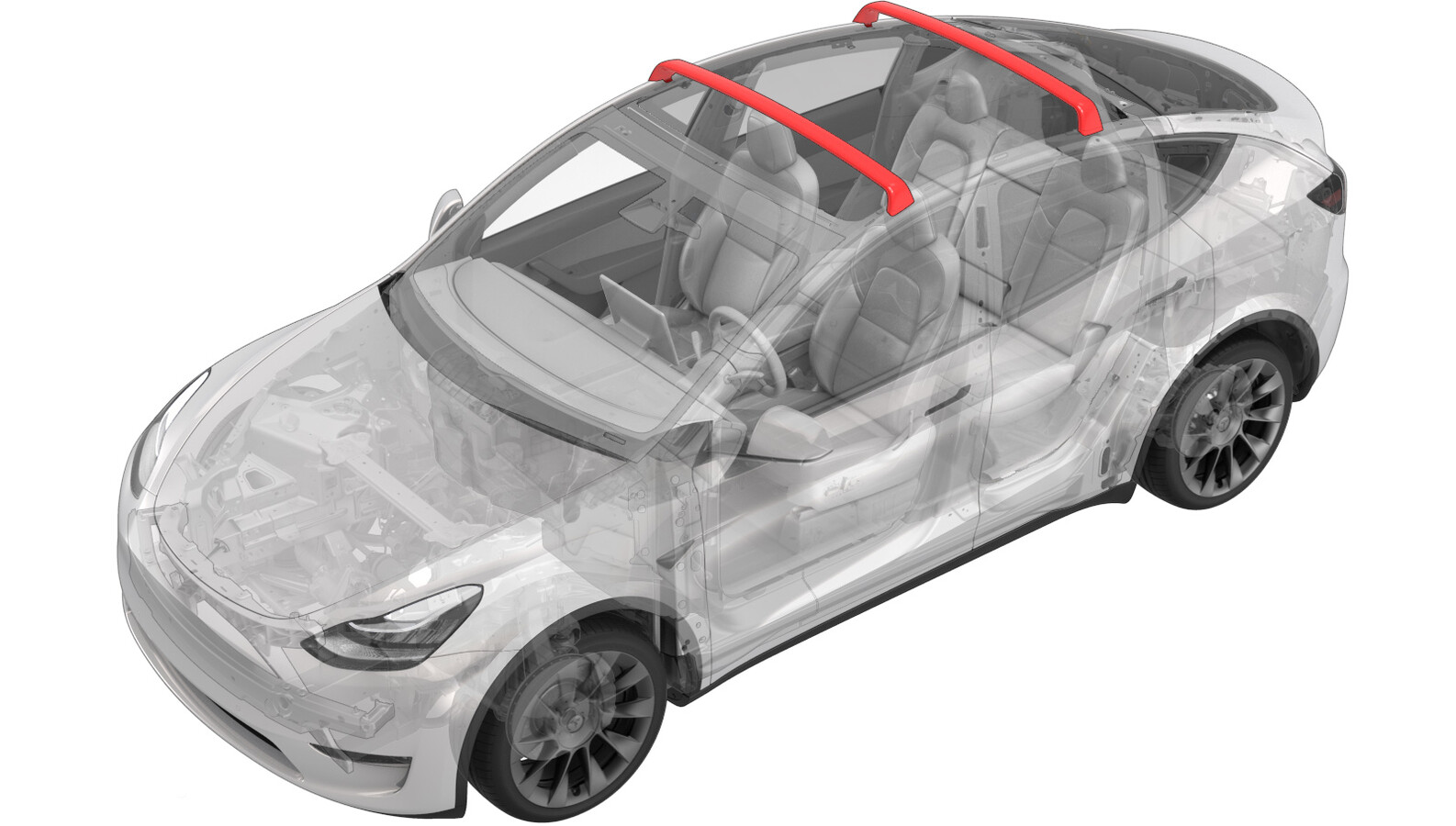

车顶行李架（安装）

校正代码 12400001 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 8 月 16 日：添加了适用于 Model Y 的步骤。
  • 2023 年 9 月 5 日：更新了为找到玻璃上的箭头而提供的测量值。

安装

  1. 使用异丙醇 (IPA) 湿巾清洁车顶行李架的安装位置，风干 1 分钟后再继续。
  2. 在车辆的 LH 前侧粘贴防磨胶带：

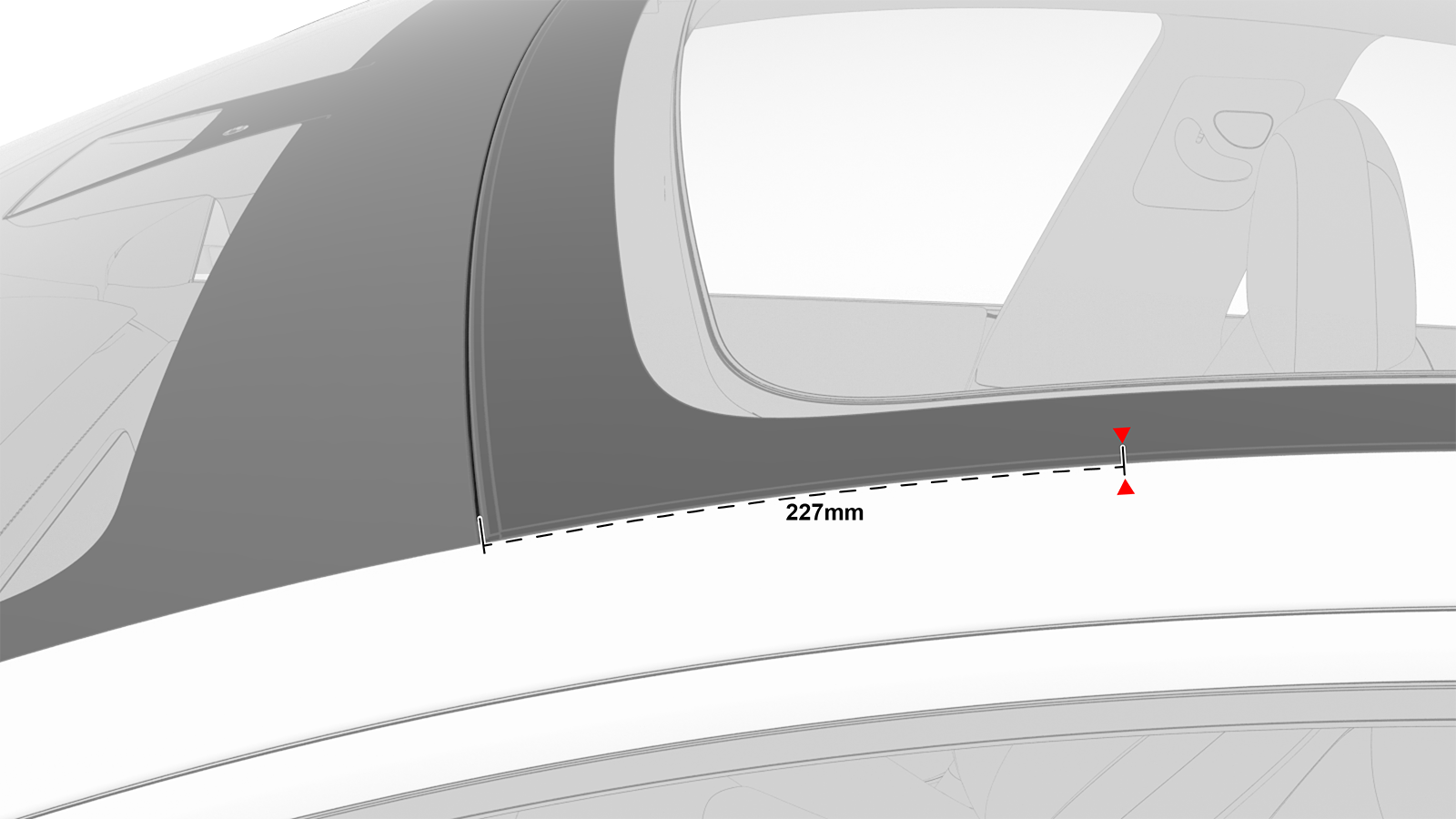

    1. 从玻璃车顶的前边缘向后测量 227 毫米，找到玻璃上的箭头。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      前横梁位置与后横梁位置的测量结果并不相同。
    2. 将玻璃上的箭头与防磨胶带上的箭头对齐，然后向车辆上粘贴防磨胶带，具体粘贴位置为前饰边的后方。
  3. 在车辆 RH 前侧执行之前的步骤。
  4. 在车辆 LH 后侧粘贴防磨胶带：
    1. 从玻璃车顶的后边缘向前测量 412 毫米，找到玻璃上的箭头。
    2. 将玻璃上的箭头与防磨胶带上的箭头对齐，然后向车辆上粘贴防磨胶带，具体粘贴位置为前饰边的后方。
  5. 在车辆 RH 后侧执行之前的步骤。

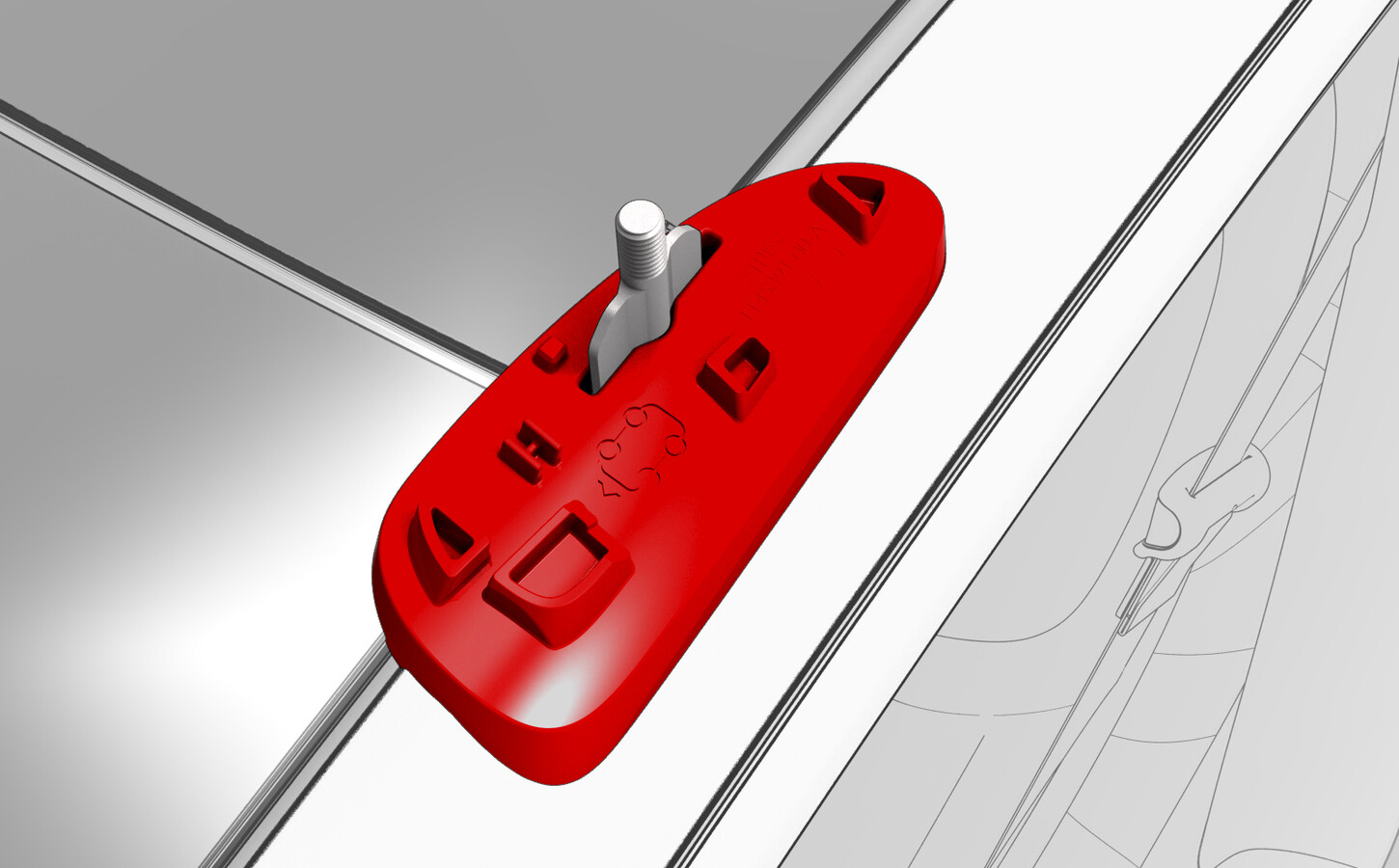

  6. 在车辆的所有角落安装车顶行李架纵梁夹和垫片：
    1. 使用提供的饰板工具小心地提起箭头位置处的密封条，然后插入一个纵梁夹，使夹子与防磨胶带上的箭头对齐。
    2. 确保纵梁夹正确固定到车顶玻璃下方的 J 型钩上，然后拆下饰板工具。确保夹子在箭头上居中。
    3. 使用垫片上的图标识别要将其置于车辆的哪个角，在纵梁夹上方放置合适的垫片，使夹子和螺纹露在外面。
  7. 在助手的帮助下，将前后横梁放置到前后垫片上，使夹子上的螺纹暴露在横梁末端的开口中。
    Informational PurposesAn informational icon, calling your attention
    注
    前横梁比后横梁长。安装前确保夹子螺柱是垂直的。

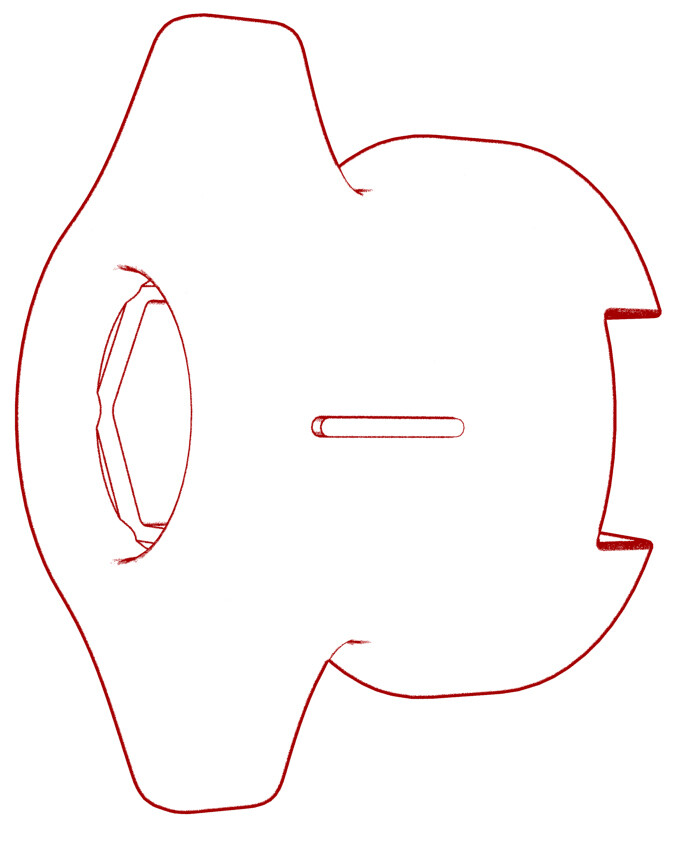

  8. 用手将蝶形螺母拧到车辆四角的夹子上；在用手拧紧车辆一侧的蝶形螺母之后，再拧紧另一侧的蝶形螺母。
  9. 将所有蝶形螺母拧紧至其正确的力矩规格。确保蝶形螺母上的标记与横梁上的标记对齐（切口朝外），以使用提供的钥匙锁定横梁。
    3.5 Nm (2.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为避免损坏车顶玻璃，请勿过度拧紧紧固件，而是均匀地在两侧交替执行拧紧操作。
    推荐使用以下工具：
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
    • 8 毫米套筒
  10. 使用提供的钥匙将两个横梁锁定到位（顺时针旋转 LH 侧锁，逆时针旋转 RH 侧锁）。
  11. 推拉两个横梁，确保其完全固定并锁定到位。
  12. 从底部开始向上操作，在两个横梁的每一侧安装车顶行李架侧盖。
    Informational PurposesAn informational icon, calling your attention
    注
    侧盖底部配备可插入横梁中的导片。
  13. 确保客户在提车时收到锁定钥匙。
