前备箱盖（拆卸和更换）

校正代码 10100302 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

该程序假设前备箱盖撞销、铰链、缓冲止动块和插销均未受损。检查旧前备箱盖的这些部件，必要时更换新部件。

拆卸

  1. 打开左前车门，完全降下左前车窗。
  2. 打开前备箱盖。
  3. 使用伸缩式前备箱盖撑杆支撑前备箱盖。
  4. 拆下前备箱盖撞销。请参阅撞销 - 前备箱盖（拆卸和更换）。
  5. 拆下前备箱盖挡板。请参阅挡板 - 前备箱盖（拆卸和更换）。
  6. 拆下前备箱盖 LH 和 RH 缓冲止动块。
    图 1. 左侧如图所示；右侧类似

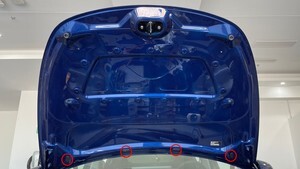

  7. 拆卸前备箱盖插销（4 个）。

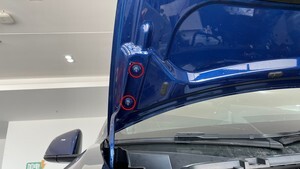

  8. 在协助下，拆下将前备箱盖固定到前备箱盖右侧铰链的螺母。
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  9. 在协助下，拆下将前备箱盖固定到前备箱盖左侧铰链的螺母，然后将前备箱盖从车辆上拆下，并将其放在有垫板的表面上。
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装未涂漆件时，请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息，请参阅“碰撞维修”手册。
  1. 将前备箱盖插销（4 个）安装到新前备箱盖上。
  2. 将前备箱盖 LH 和 RH 缓冲止动块装入新前备箱盖。
    图 2. 左侧如图所示；右侧类似
  3. 安装前备箱盖挡板。请参阅挡板 - 前备箱盖（拆卸和更换）。
  4. 预装前备箱盖撞销。请参阅撞销 - 前备箱盖（拆卸和更换）。
  5. 在助手的帮助下，将前备箱盖安装到车辆上并与前备箱盖铰链对齐。
  6. 在助手的帮助下，预装将前备箱盖固定到前备箱盖 LH 铰链的螺母。
  7. 在协助下，预装将前备箱盖固定到前备箱盖右侧铰链的螺母。
  8. 小心地关上前备箱盖，然后检查前备箱盖配合度。
  9. 按需对前备箱盖总成执行间隙和平整度调节作业。请参阅前备箱盖对齐。
  10. 打开前备箱盖，然后拧紧 LH 和 RH 铰链螺母。
    15 Nm (11.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  11. 拧紧将前备箱盖撞销固定到新前备箱盖的螺栓。请参阅撞销 - 前备箱盖（拆卸和更换）。
  12. 使用异丙醇 (IPA) 清洁前备箱盖左右铰链螺栓和周围区域，然后等待风干至少 1 分钟。
  13. 必要时，在前备箱盖左右铰链螺柱/螺母上补涂与车身颜色匹配的涂漆。
    Informational PurposesAn informational icon, calling your attention
    注
    涂抹修补漆前先摇一摇。留出必要的风干时间，然后再关闭前备箱盖。

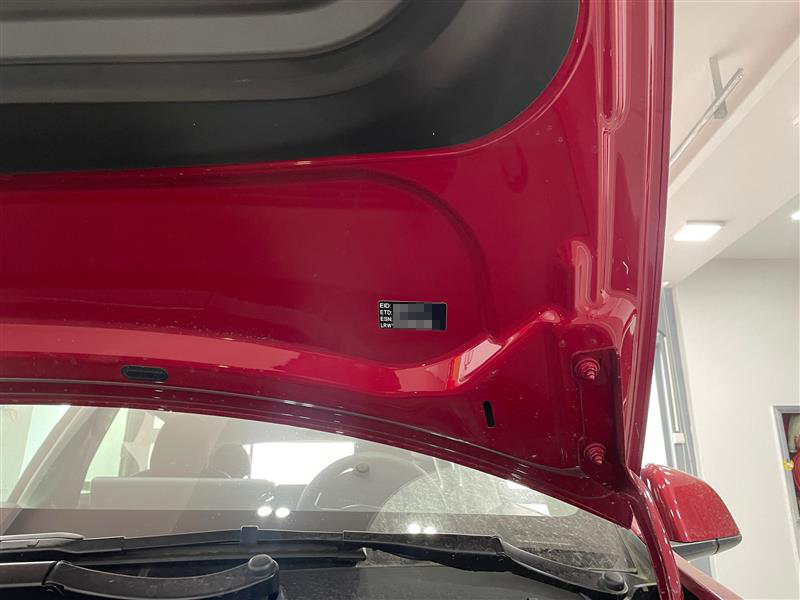

  14. 仅适用于中国、日本和韩国：在前备箱盖上安装新的电机 ID 标签。
  15. 使用异丙醇 (IPA) 清洁前备箱盖前部，然后安装前部 Tesla 徽标。请参阅Tesla 徽标 - 前部（拆卸和更换）。
