腰部支撑 - 靠背 - 驾驶位座椅(拆卸和更换)

校正代码 13043002 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2024 年 4 月 30 日:添加了一个演示如何拆卸和安装座椅腰托支架的视频,修复了无效链接。

拆卸

  1. 拆卸驾驶位座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位(拆卸和更换)
  2. 断开低压电池电源。请参阅 12V/低压电源(断开和连接)
  3. 松开将座椅靠背盖板外侧固定到座椅靠背框架的卡子。
    Informational PurposesAn informational icon, calling your attention
    TIp
    转动锁片,然后从内向外将其从框架中松开。
  4. 松开盖住座椅靠背框架 LH 和 RH 下角的顶部板。
  5. 松开盖住座椅靠背骨架 LH 和 RH 下角的底部板。
  6. 将座椅蒙皮拉离气囊,以便接触电气连接器;然后向下拉动两个橘色锁片,以松开并断开气囊电气连接器。
  7. 将电气线束从靠背倾角调节电机连接器上断开。
  8. 将电气线束从腰托阀组和电子控制单元 (ECU) 上断开。
  9. 将电气线束从腰托泵连接器上断开。
  10. 使用饰板工具松开将电气线束固定到座椅框架的夹子。
  11. 松开将座椅饰板固定到腰部支撑总成的卡子。

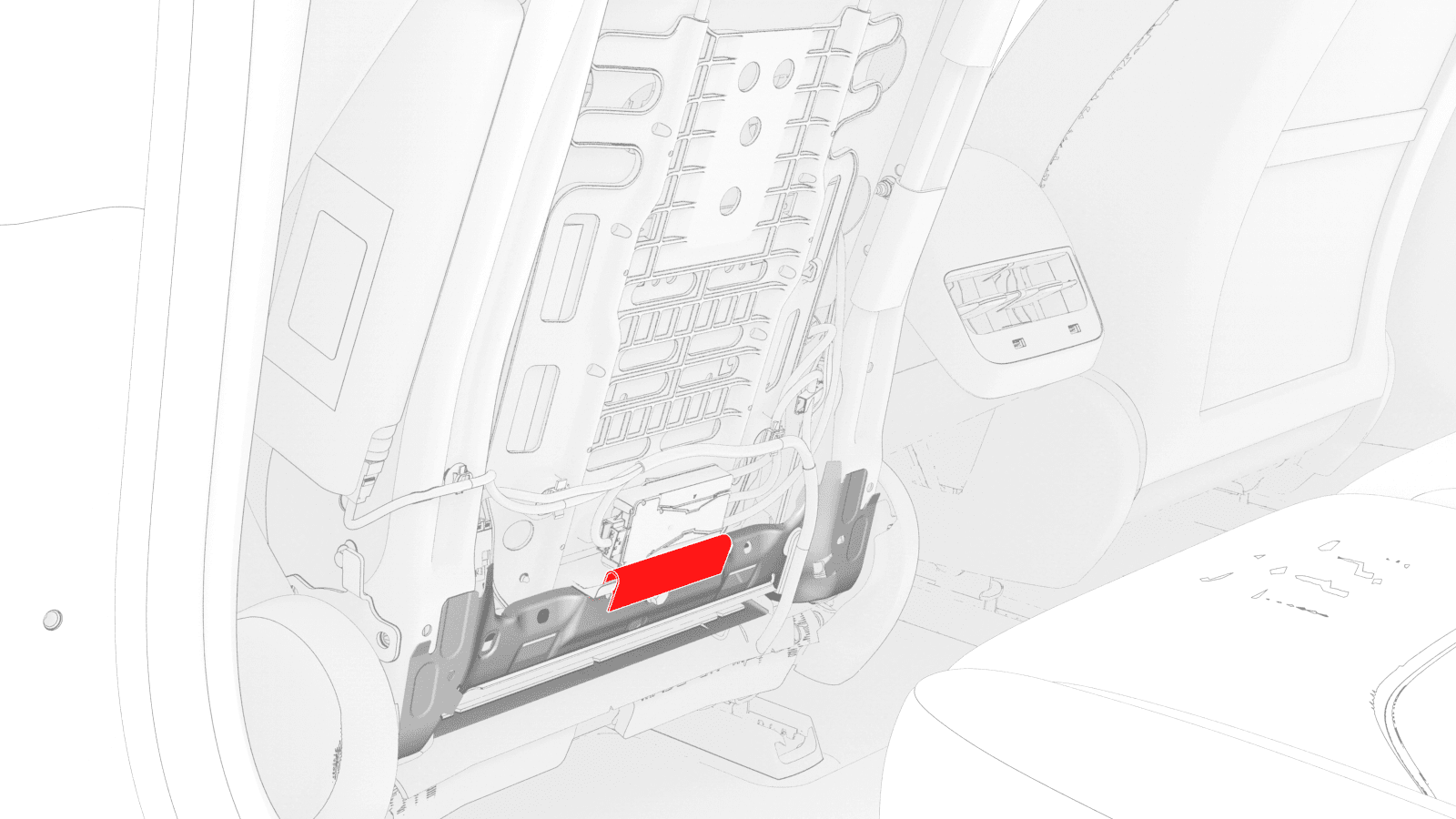

  12. 松开将腰托泵容器固定到座椅框架的卡子,然后使容器与座椅靠背分离。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保佩戴正确的个人防护装备 (PPE),以免受伤。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

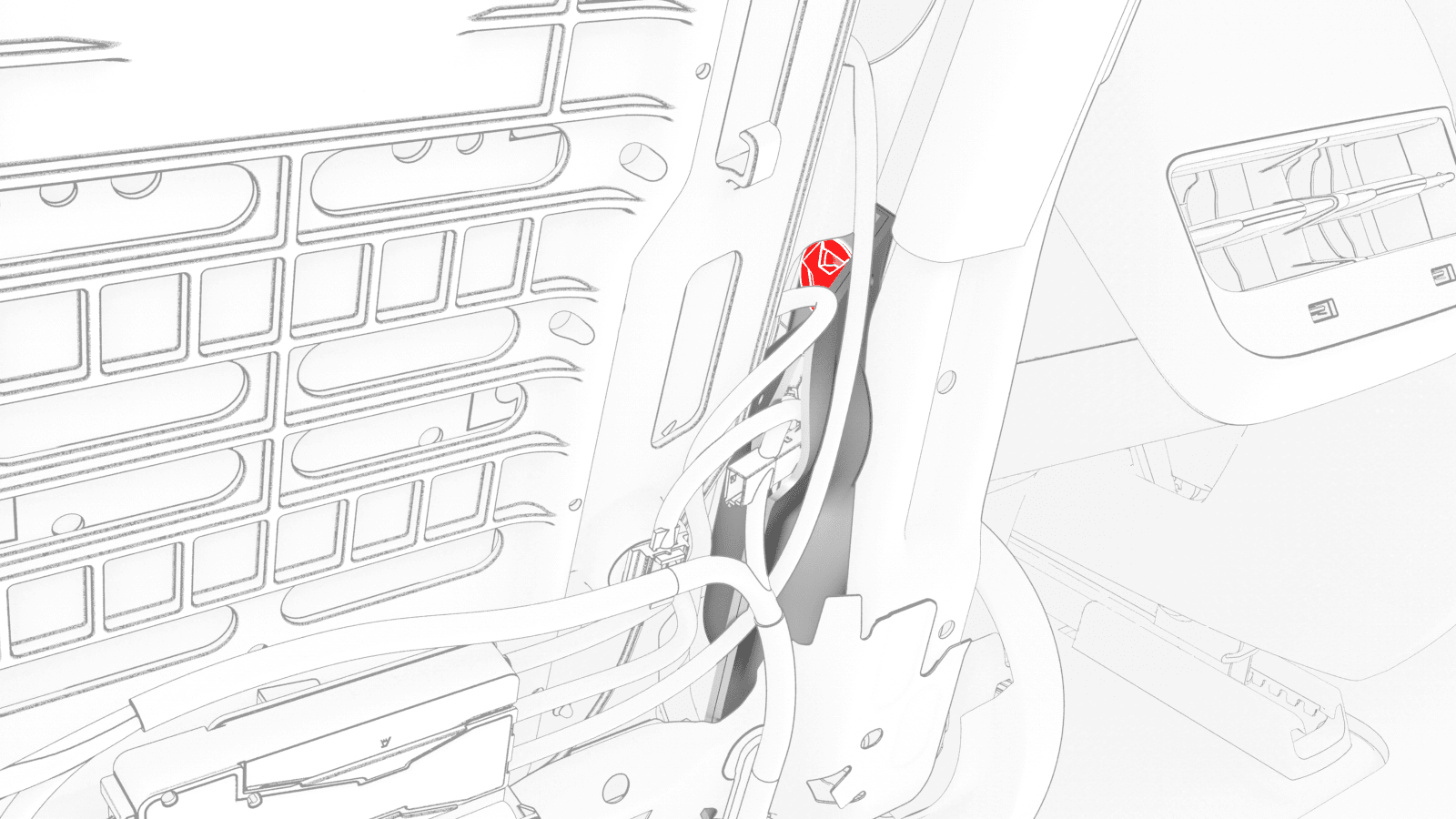

  13. 拆卸将腰部支撑总成固定到座椅框架的螺栓。
    5 Nm (3.7 lbs-ft)

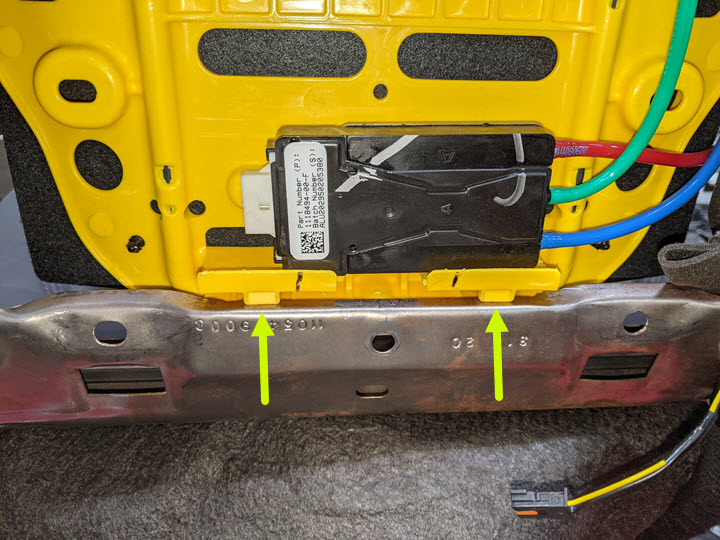

  14. 松开腰部支撑总成下部的锁片(2 个)。

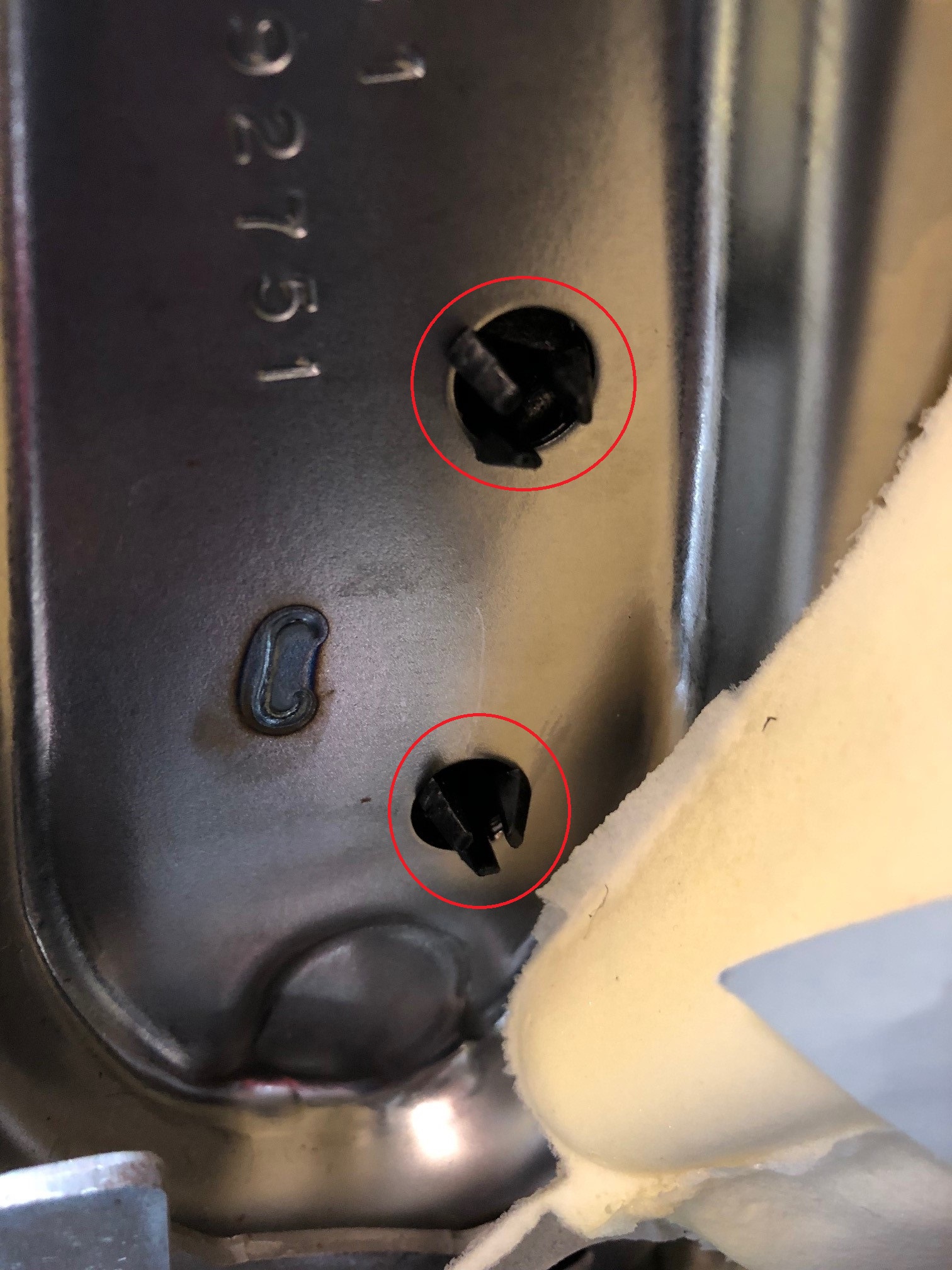

  15. 拆下并弃用将腰部支撑泵固定到座椅框架的卡子(3 个)。
    Informational PurposesAn informational icon, calling your attention
    挤压定位夹的三个凸叶,然后向腰部支撑泵方向推动以将其松开。
  16. 下压腰部支撑总成底部,同时,将腰部支撑总成向上滑动。将腰部支撑总成底部从框架中转出,然后将腰部支撑总成向下拉离框架。

安装

安装程序与拆卸程序相反,以下各项除外:

所有部件安装完成后,请重新安装车辆固件。请参阅 软件重新安装 - 触摸屏
