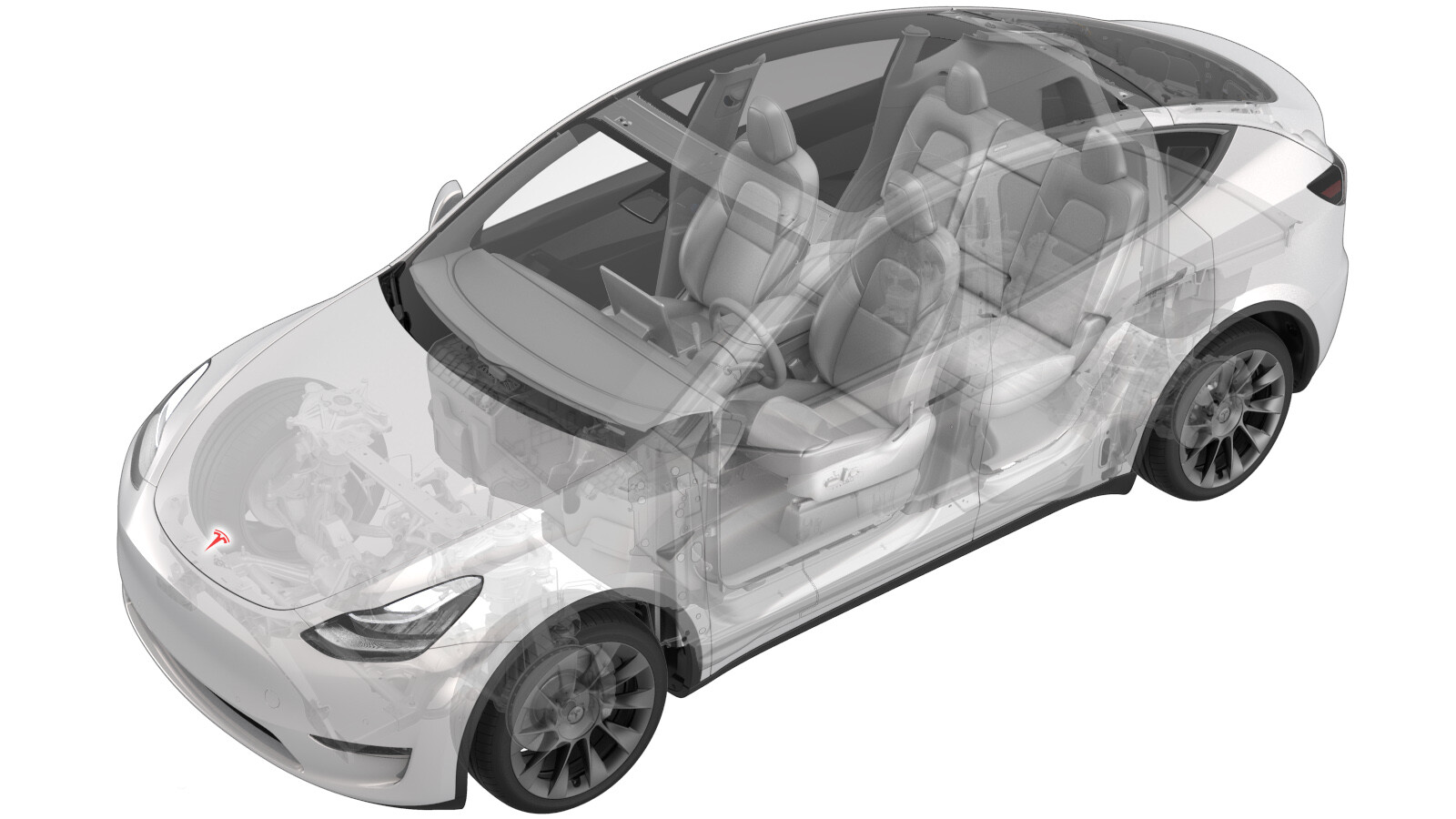

Tesla 徽标 - 前部(拆卸和更换)

校正代码 12050502 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  1. 2025-01-30: 更新了程序,添加了更新版本的 T 型徽标夹具以及附加图片。
此程序需要使用专用工具:
  • 1453028-00-A 徽标拆卸套件
  • 1600744-00-B Model 3/Y 前部徽标夹具
  1. 2025-01-30: 更新了工具信息,修订了程序并添加了图片。

拆卸

Informational PurposesAn informational icon, calling your attention
徽标一旦拆下,不得再重新安装。无论出于什么原因拆下徽标,均须换装新零件。
  1. 准备徽标拆卸工具和约 60 厘米长的单丝线。
  2. 关闭前备箱盖,放置好徽标拆卸工具,使单丝线可以从前部 Tesla 徽标的一角下方开始切割。
  3. 以拉锯的方式移动徽标拆卸工具,将前部 Tesla 徽标从前备箱盖上拆下。

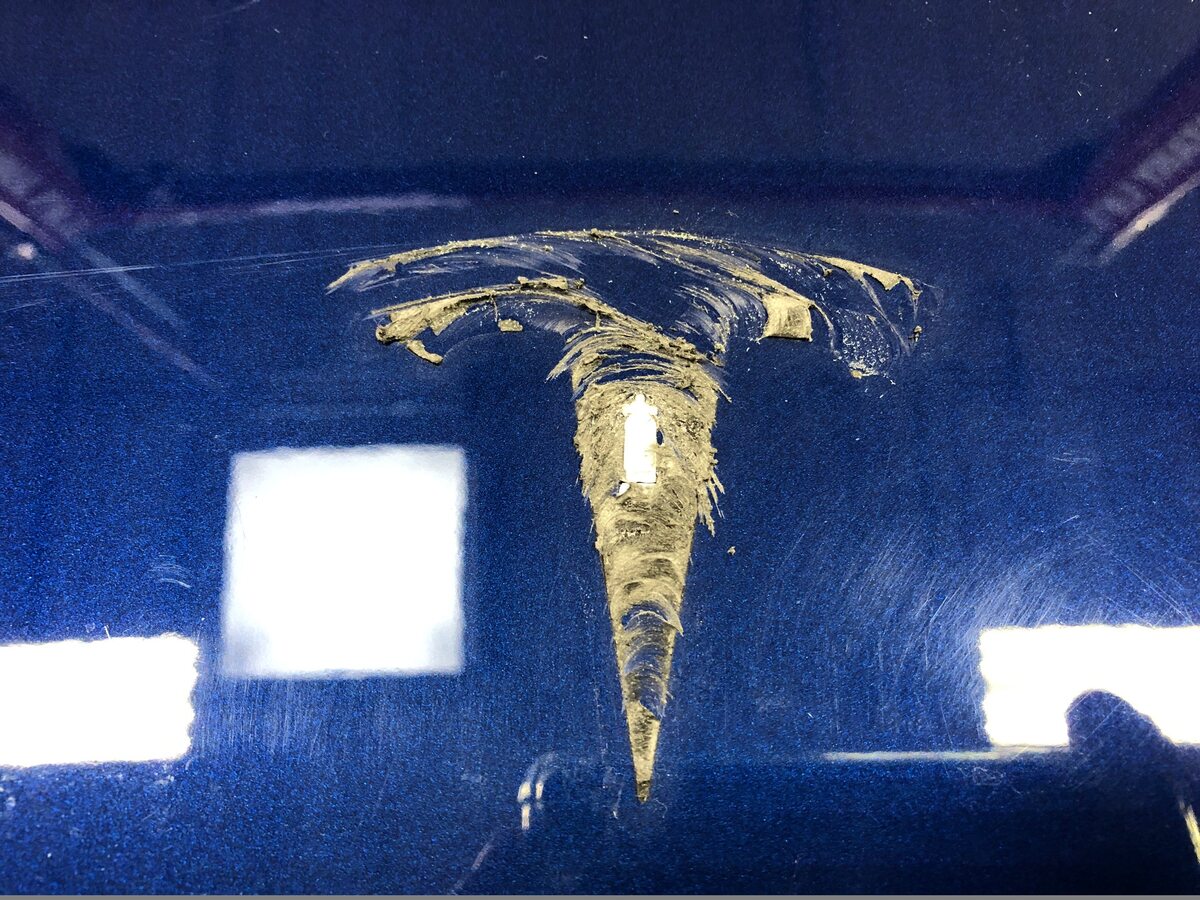

  4. 使用异丙醇 (IPA) 湿巾清洁前备箱盖表面残留的所有粘合剂和杂物。
    Informational PurposesAn informational icon, calling your attention
    若有定位销,清除粘合剂前,将其从前备箱盖上拆下。

安装

  1. 打开前备箱盖。

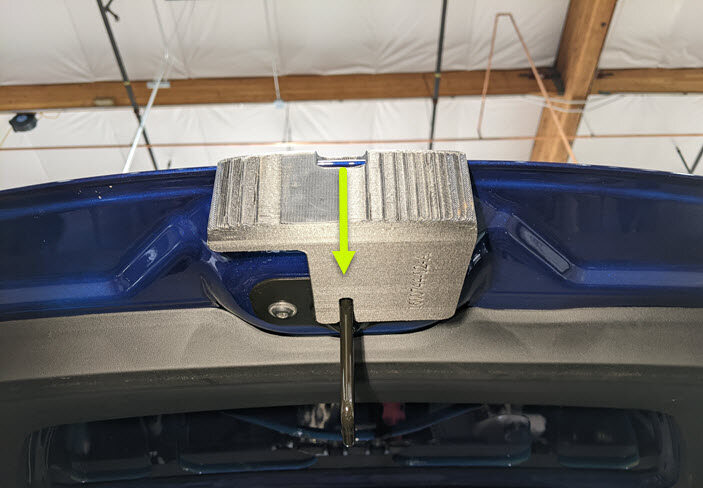

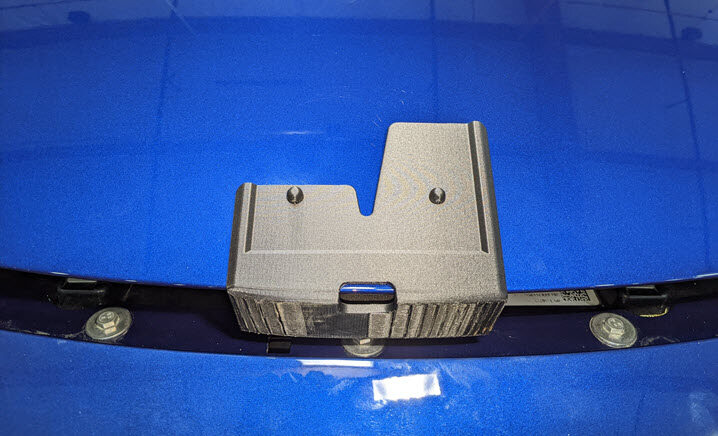

  2. 将前部 T 型徽标夹具上的凹槽安装到前备箱盖撞销上。
  3. 在闩锁上放置折叠的车间毛巾,以防前备箱盖锁闭,然后降下前备箱盖。

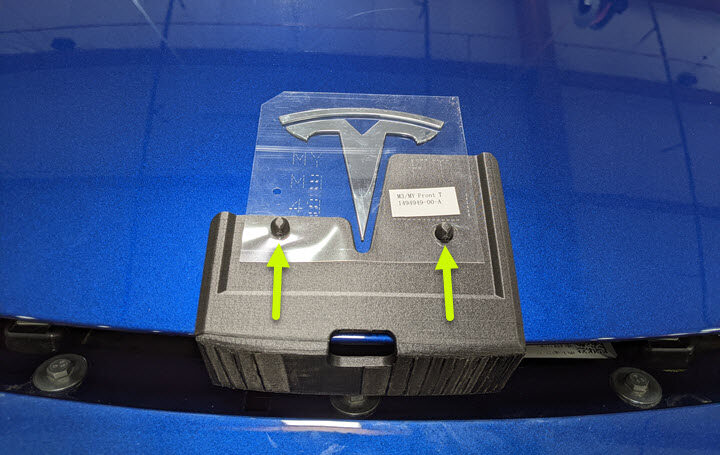

  4. 揭下前备箱盖上徽标的背胶,将徽标保护膜上的孔与 T 型徽标夹具上的固定销对齐,然后将徽标压向前备箱盖。

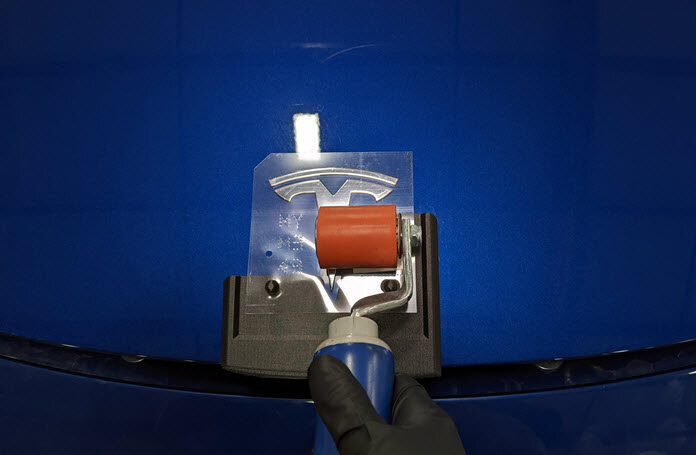

  5. 使用叠缝滚压机彻底浸润 T 型徽标,然后揭下 T 型徽标上的保护膜。

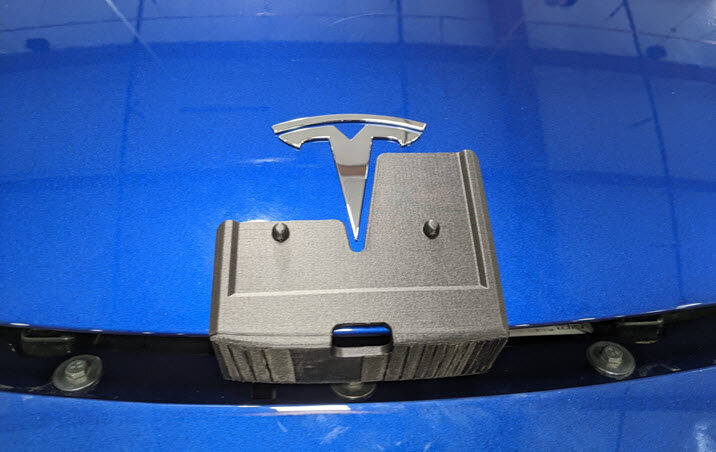

  6. 拆下前备箱盖上的 T 型徽标夹具。
  7. 将车间毛巾从闩锁上取下,然后关闭前备箱盖。
  8. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    Informational PurposesAn informational icon, calling your attention
    确保徽标各边缘稳妥固定在前备箱盖表面。
