传感器 - 相对湿度和温度（拆卸和更换）

校正代码 10206002 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 12 月 2 日：更新了备注和“维护模式”说明。

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 使用触摸屏清除 DAS 校准。等待提示自动消失后再继续，操作如下：
    Informational PurposesAn informational icon, calling your attention
    注
    控制 > 服务 > 摄像头校准 > 清除校准
    Informational PurposesAn informational icon, calling your attention
    注
    确认已成功清除校准。
    Informational PurposesAn informational icon, calling your attention
    注
    下次驾驶会显示“校准进行中”消息和进度图标。
  3. 拆下四摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
  4. 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。
  5. 拆下三摄像头盖。请参阅盖 - 三摄像头（拆卸和更换）。

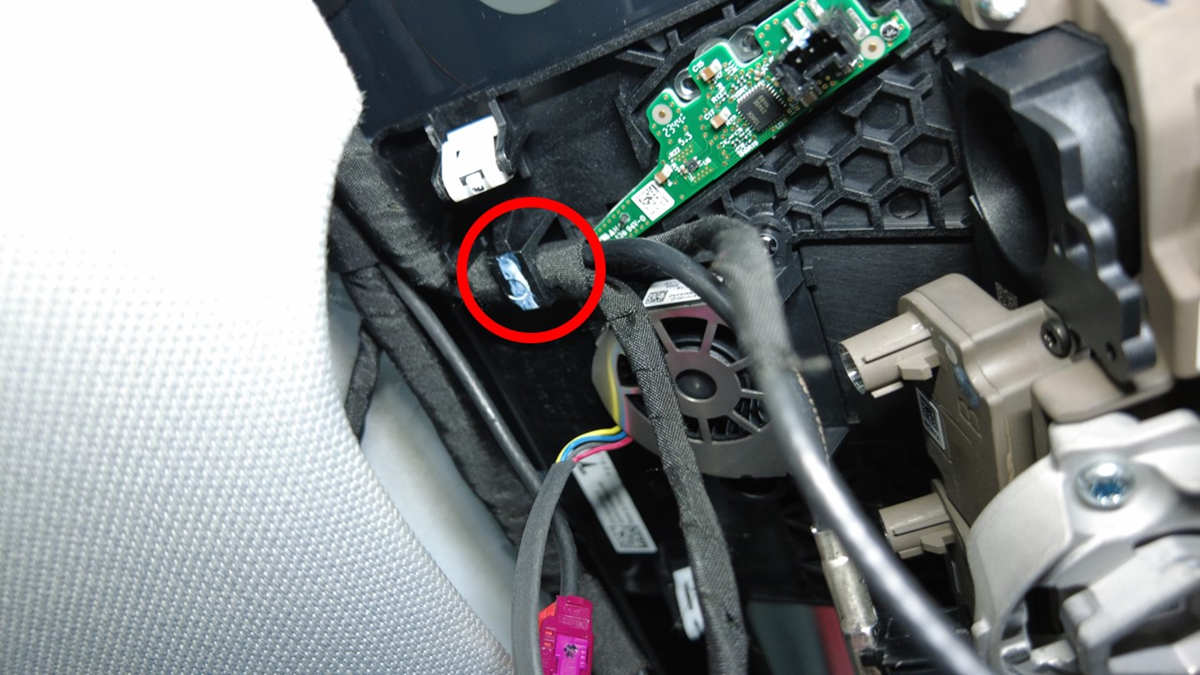

  6. 将电气线束从四摄像头上盖内侧的乘员摄像头上断开，然后将摄像头盖从车辆上拆下。
  7. 拆下将三摄像头总成固定到挡风玻璃支架的螺钉（4 个），然后将总成从支架上松开。

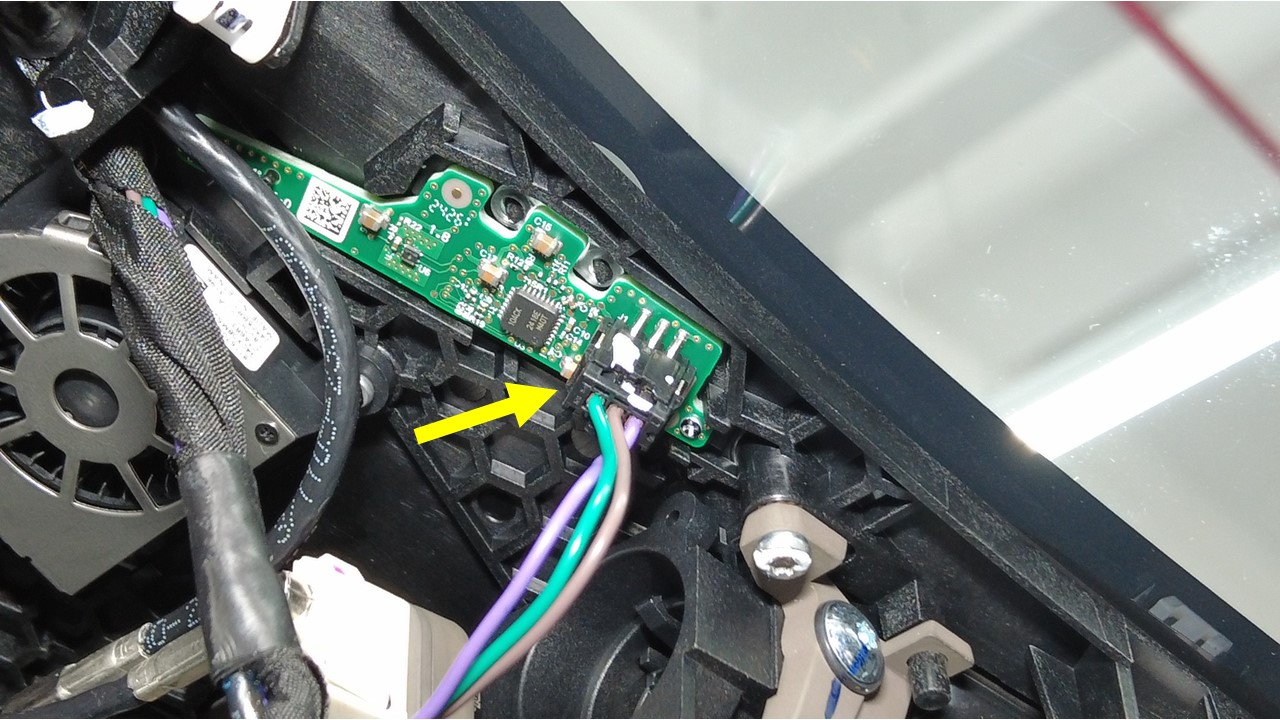

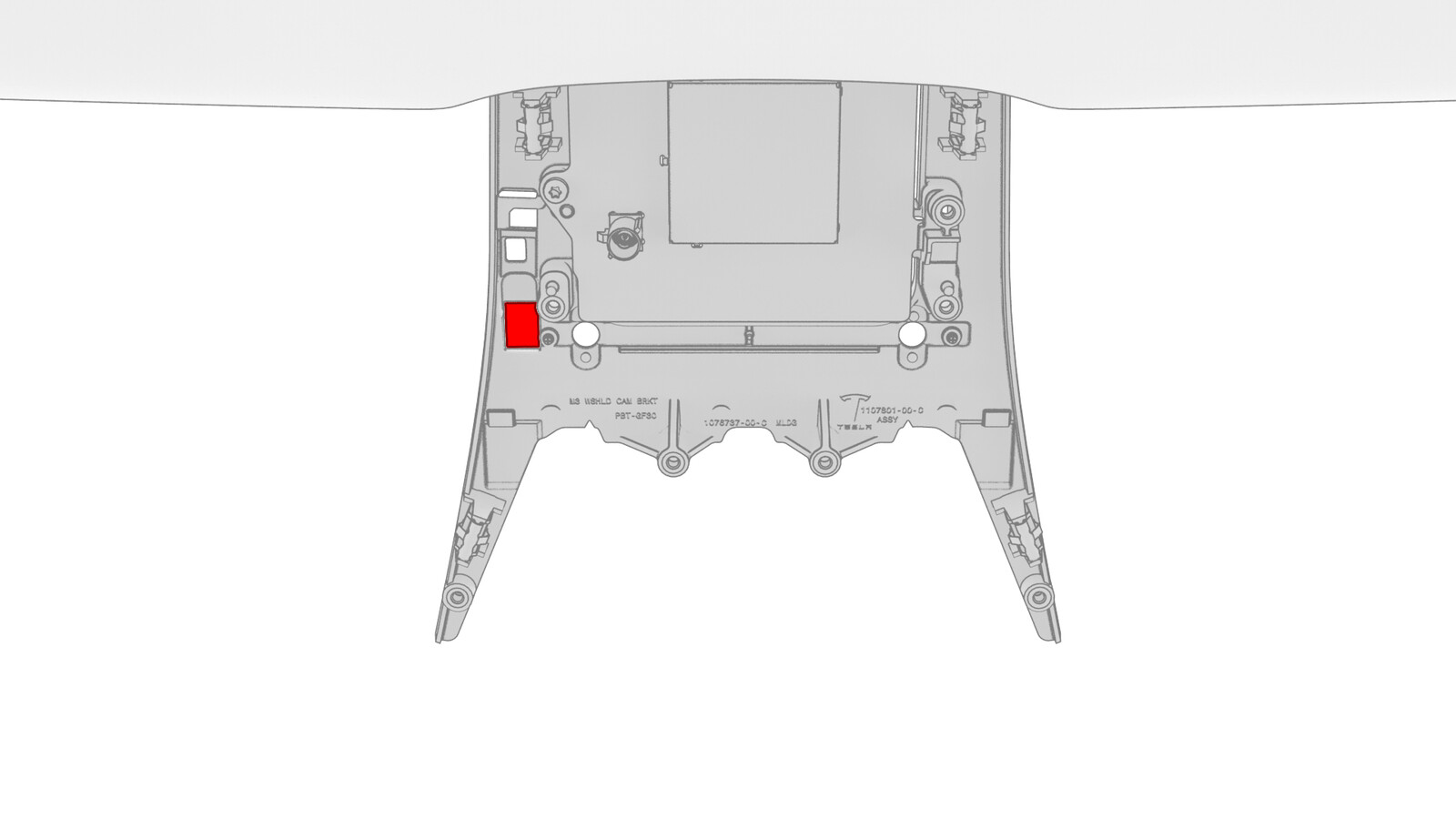

  8. 断开电气连接器与湿度和温度传感器的连接。

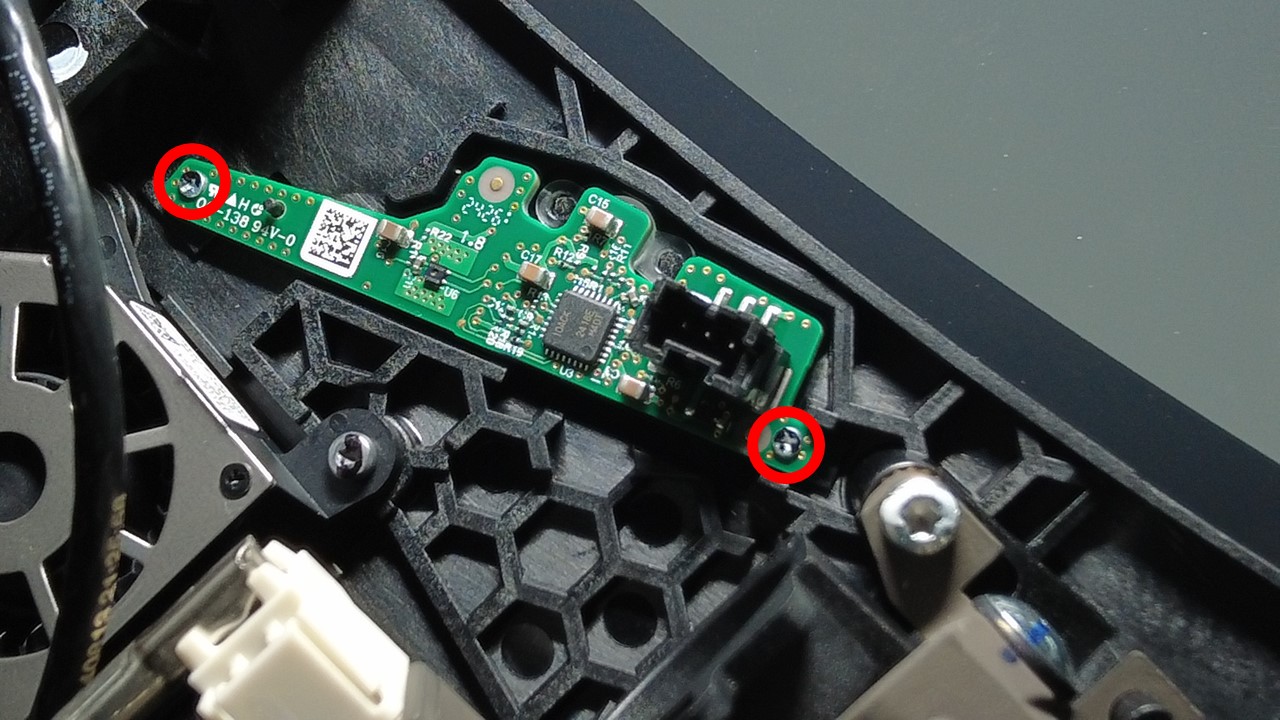

  9. 使用 PH00 (Phillips #00) 螺丝刀拆下将湿度和温度传感器固定到挡风玻璃支架的螺钉（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    请用合适的螺丝刀拆卸螺钉，否则会损坏螺钉头。
    Informational PurposesAn informational icon, calling your attention
    注
    螺钉很小，确保不要放错位置。

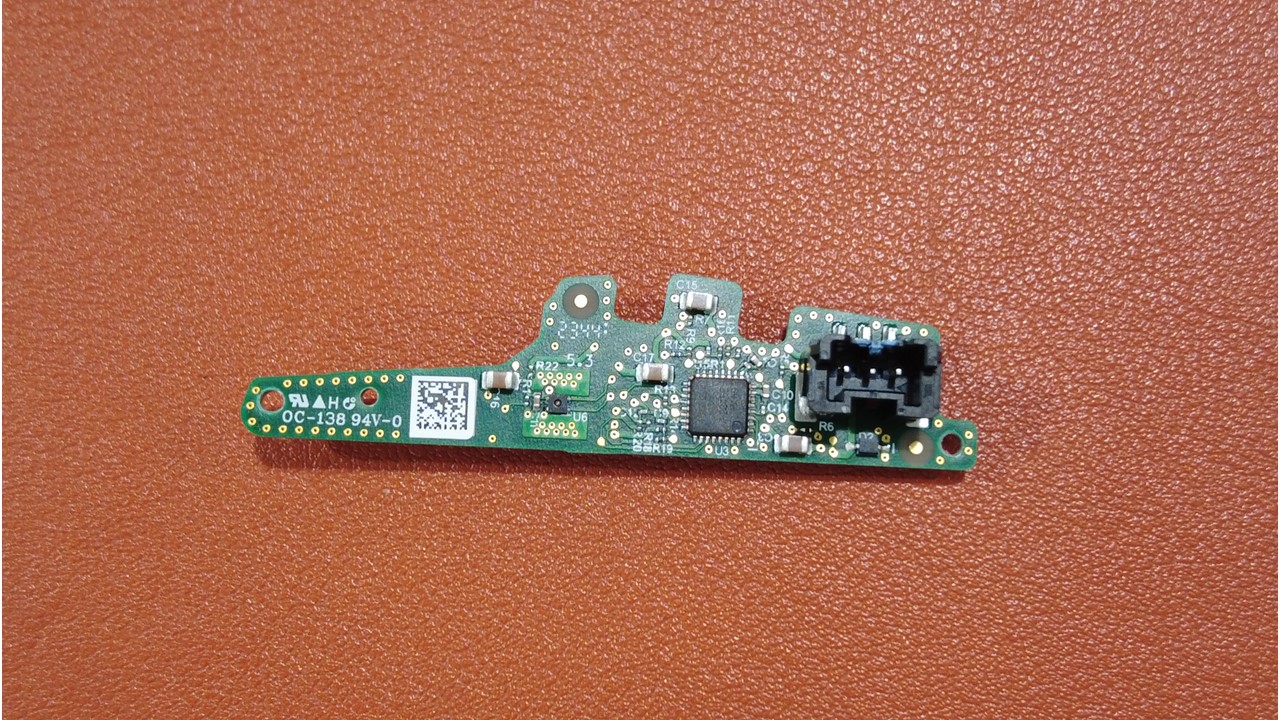

  10. 将相对湿度和温度传感器从挡风玻璃支架上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    向上倾斜传感器电路板，使其越过塑料定位销，然后将传感器电路板向上移动以取下定位销。

安装

Informational PurposesAn informational icon, calling your attention
注

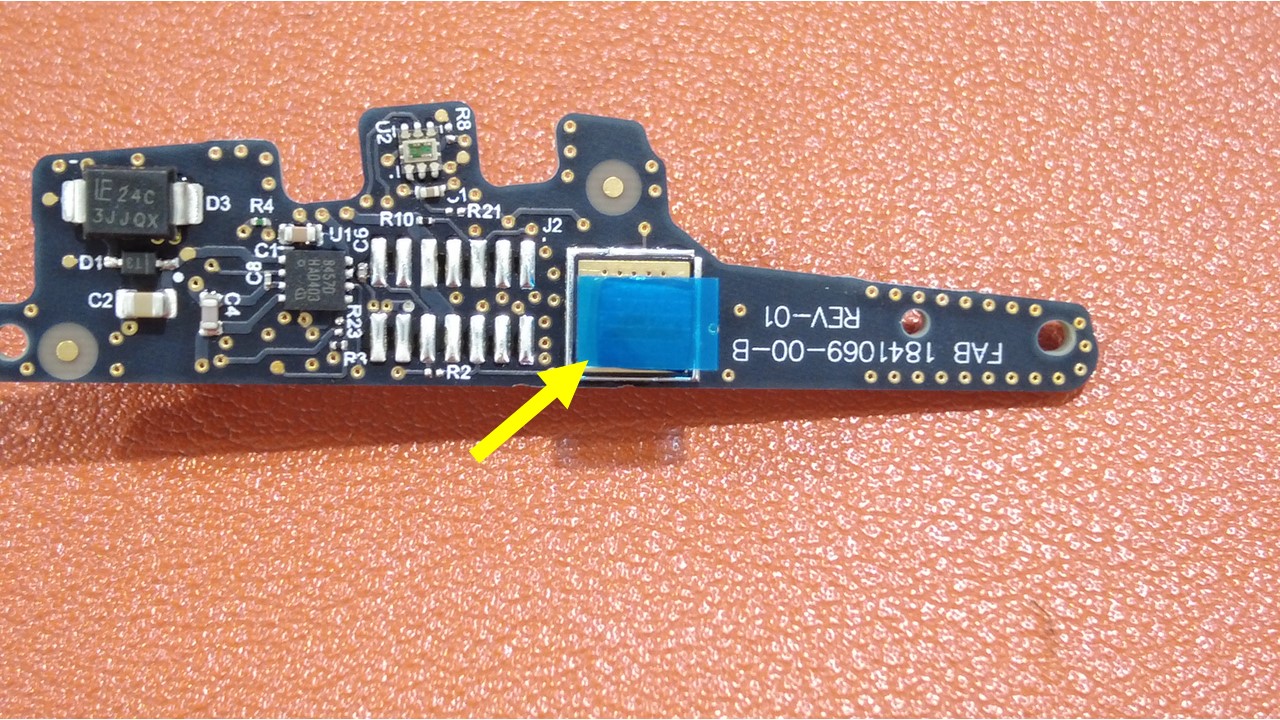

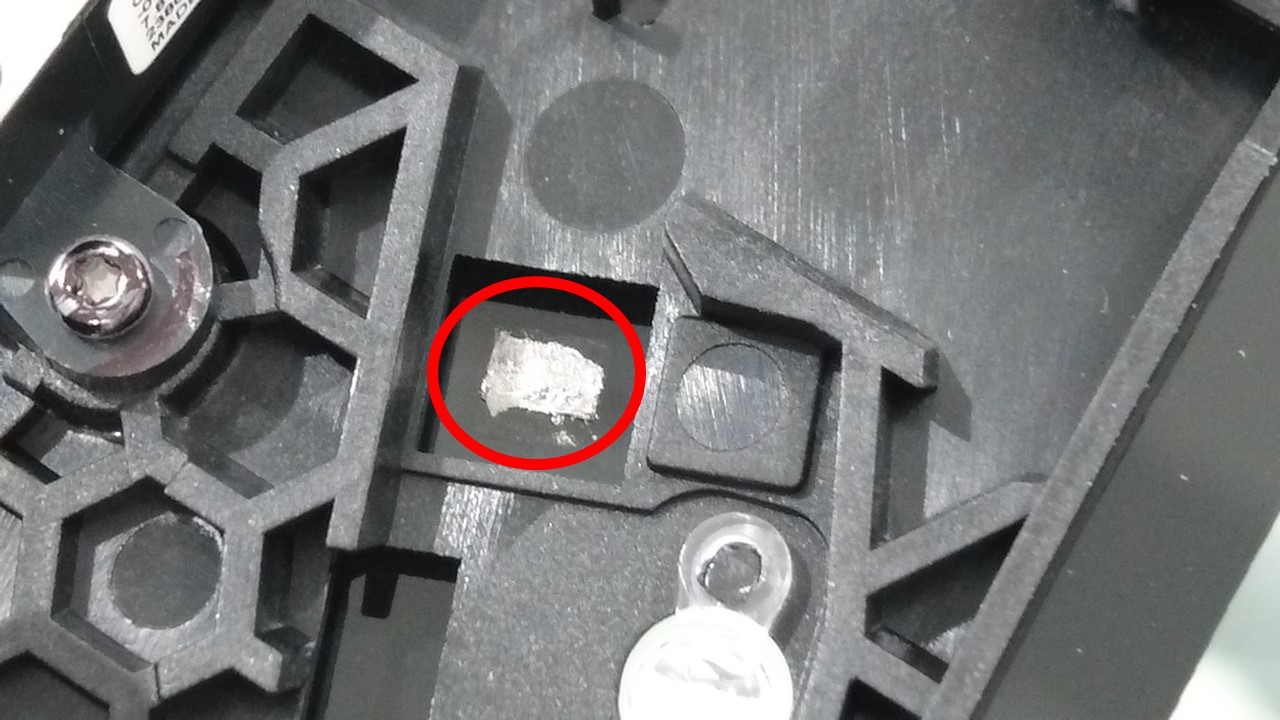

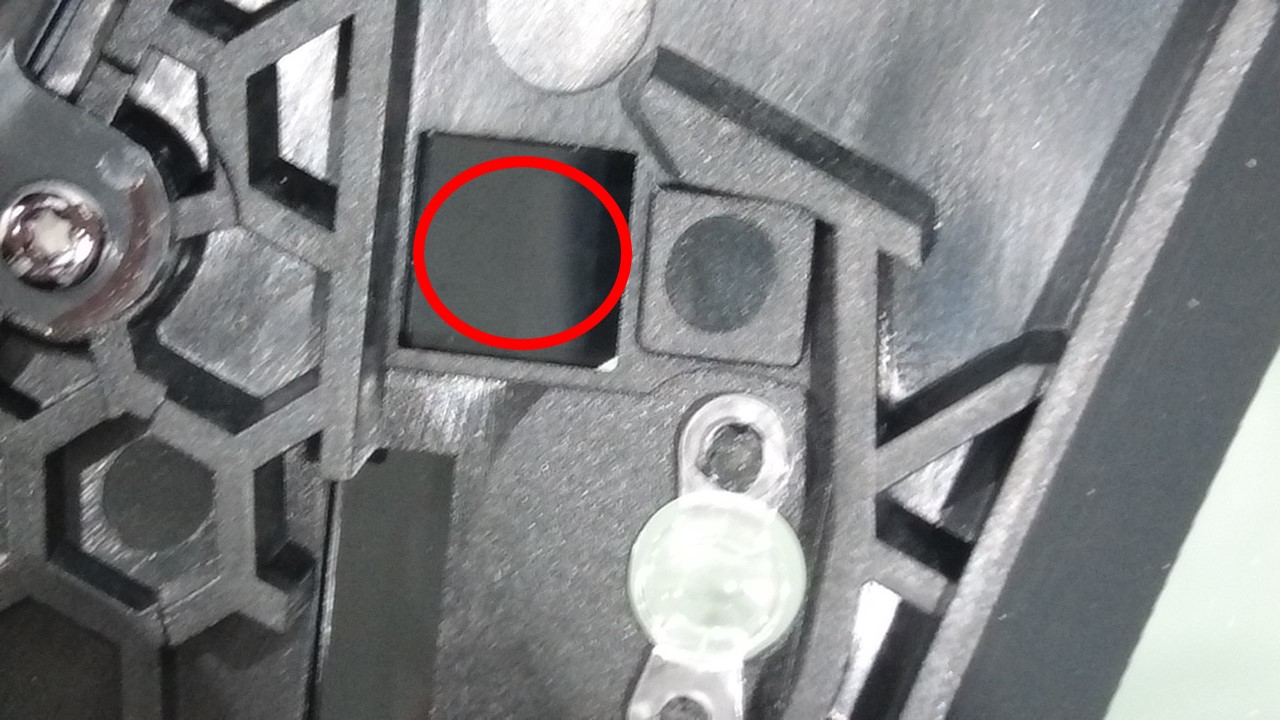

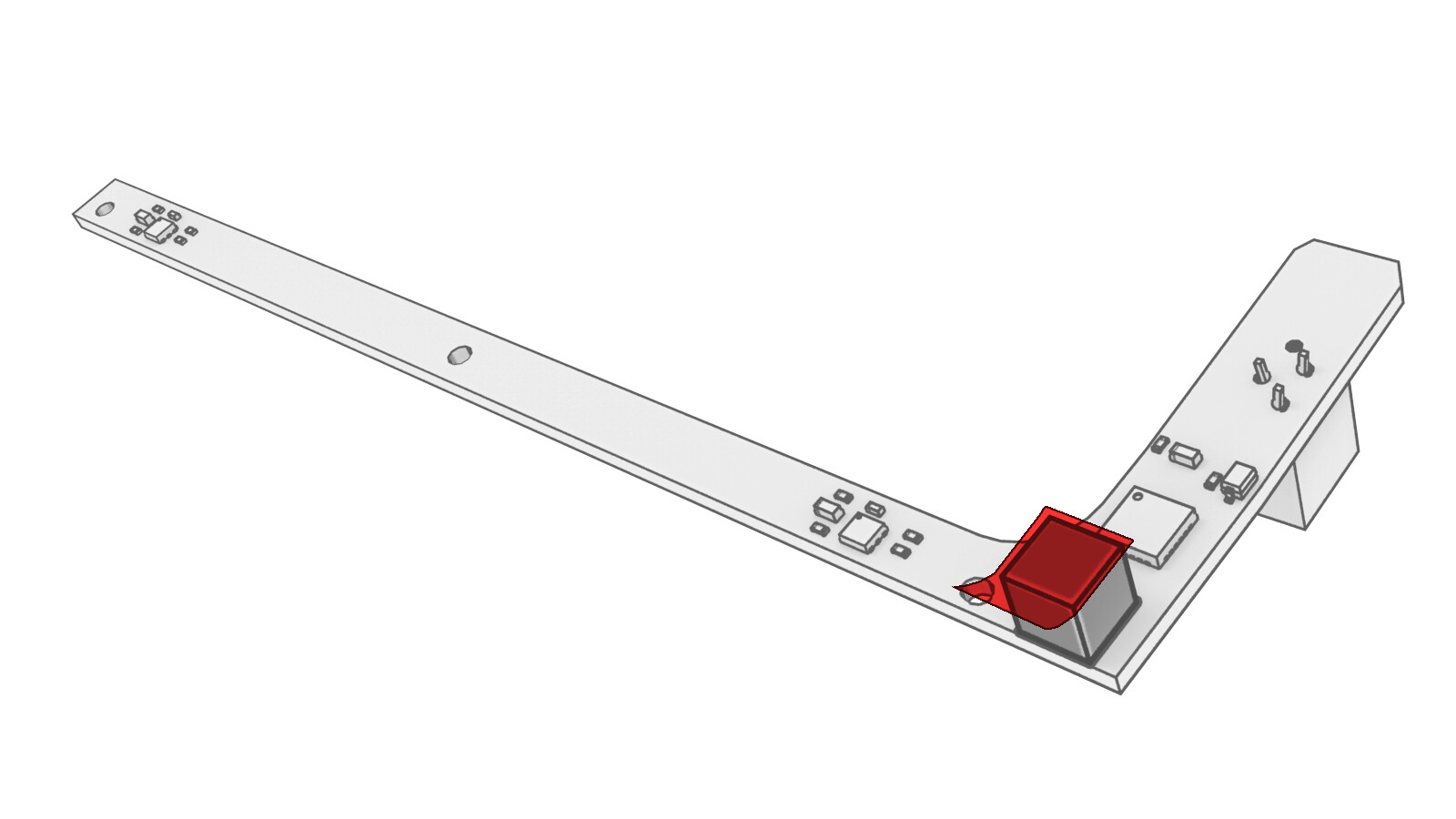

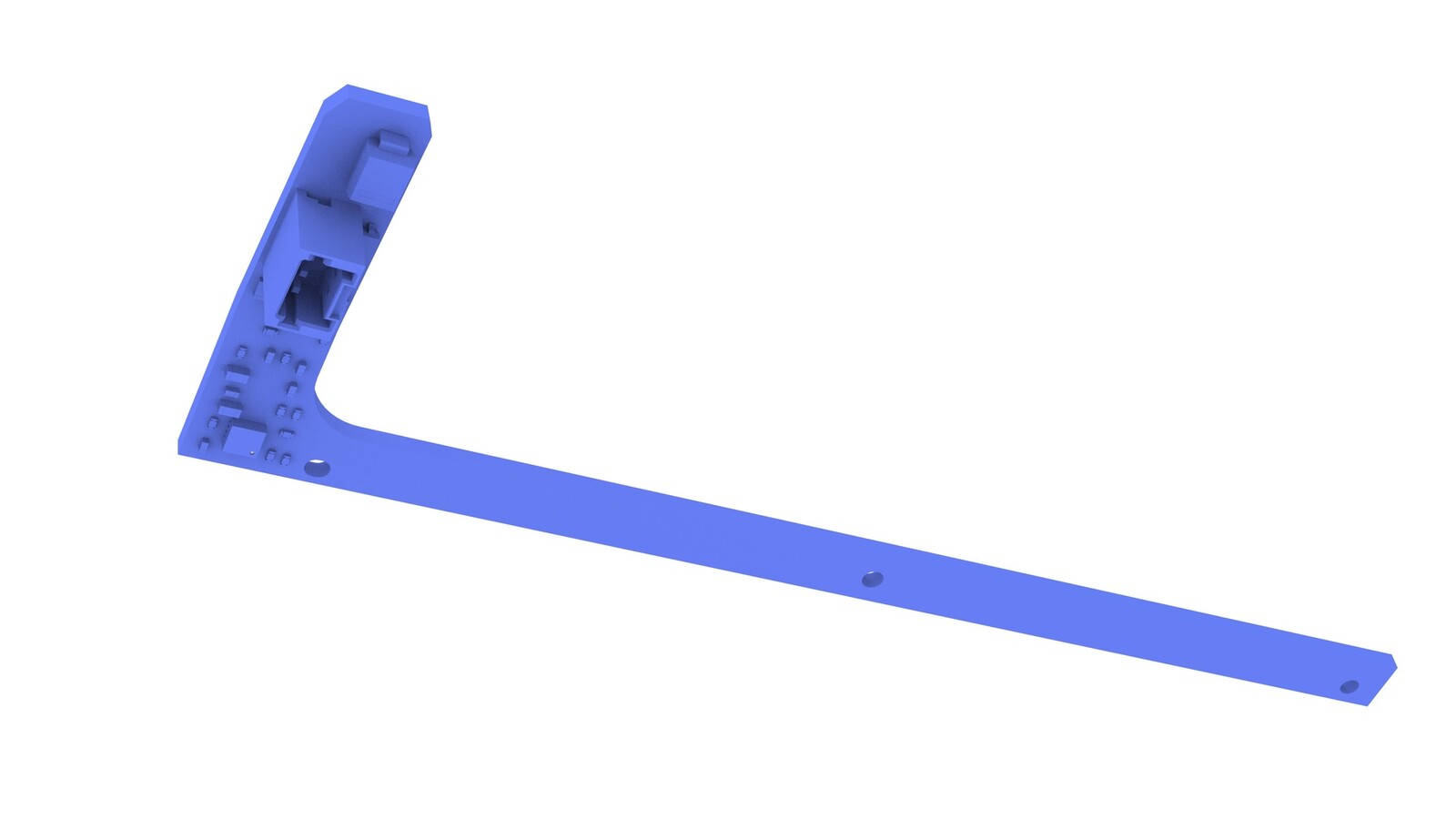

安装前，确保接触垫上有石墨烯泡沫块，且蓝色胶带已经从传感器泡沫垫上揭下。如果泡沫已变形或缺失，请安装新的石墨烯泡沫块。请彻底清理旧泡沫上的残胶。泡沫用于将挡风玻璃温度传导至传感器。
  1. 使用异丙醇 (IPA) 湿巾清理湿度和温度传感器电路板的泡沫垫与挡风玻璃接触的区域，待该部位风干后方可继续操作。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装前，确保挡风玻璃上残胶已经彻底清除，且挡风玻璃已经干透。如果挡风玻璃是湿的，泡沫垫将无法粘上。将传感器上的定位孔与挡风玻璃支架上的塑料定位销对齐。
  2. 将新的湿度和温度传感器电路板安装到挡风玻璃支架上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保印刷电路板 (PCB) 上的孔与塑料定位销对齐。
  3. 使用 PH00 (Phillips #00) 螺丝刀安装将湿度和温度传感器固定到挡风玻璃支架的螺钉（2 个）。
    0.12 Nm (1 lbs-in)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用 Wiha 精密扭矩扳手或类似工具将螺钉紧固到挡风玻璃支架上。支架上的螺纹非常脆弱，很容易滑丝。
  4. 将电气连接器连接到湿度和温度传感器。
  5. 将三摄像头总成放置到挡风玻璃支架上，然后安装将总成固定到挡风玻璃支架的螺钉（4 个）。
    1 Nm (.7 lbs-ft)
    提示： 推荐使用以下工具：
    • T10 套筒
  6. 安装三摄像头盖。请参阅盖 - 三摄像头（拆卸和更换）。
  7. 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
  8. 安装四摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
  9. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅 0005 - 维护模式）： UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
  10. 升起左前车窗，关闭左前车门。
  11. 告知客户，现在需要手动驾驶，以使摄像头进行自校准。
    Informational PurposesAn informational icon, calling your attention
    注
    根据道路类型和路况，自校准可在手动驾驶 100 英里（160 公里）里程内完成。自校准完成前，如果尝试启用 Autopilot 自动辅助驾驶功能，将显示“当前无法使用 Autopilot 自动辅助驾驶功能”：尝试启用 Autopilot 自动辅助驾驶功能时，显示屏上会出现“正在校准摄像头，必须进行手动驾驶”。
