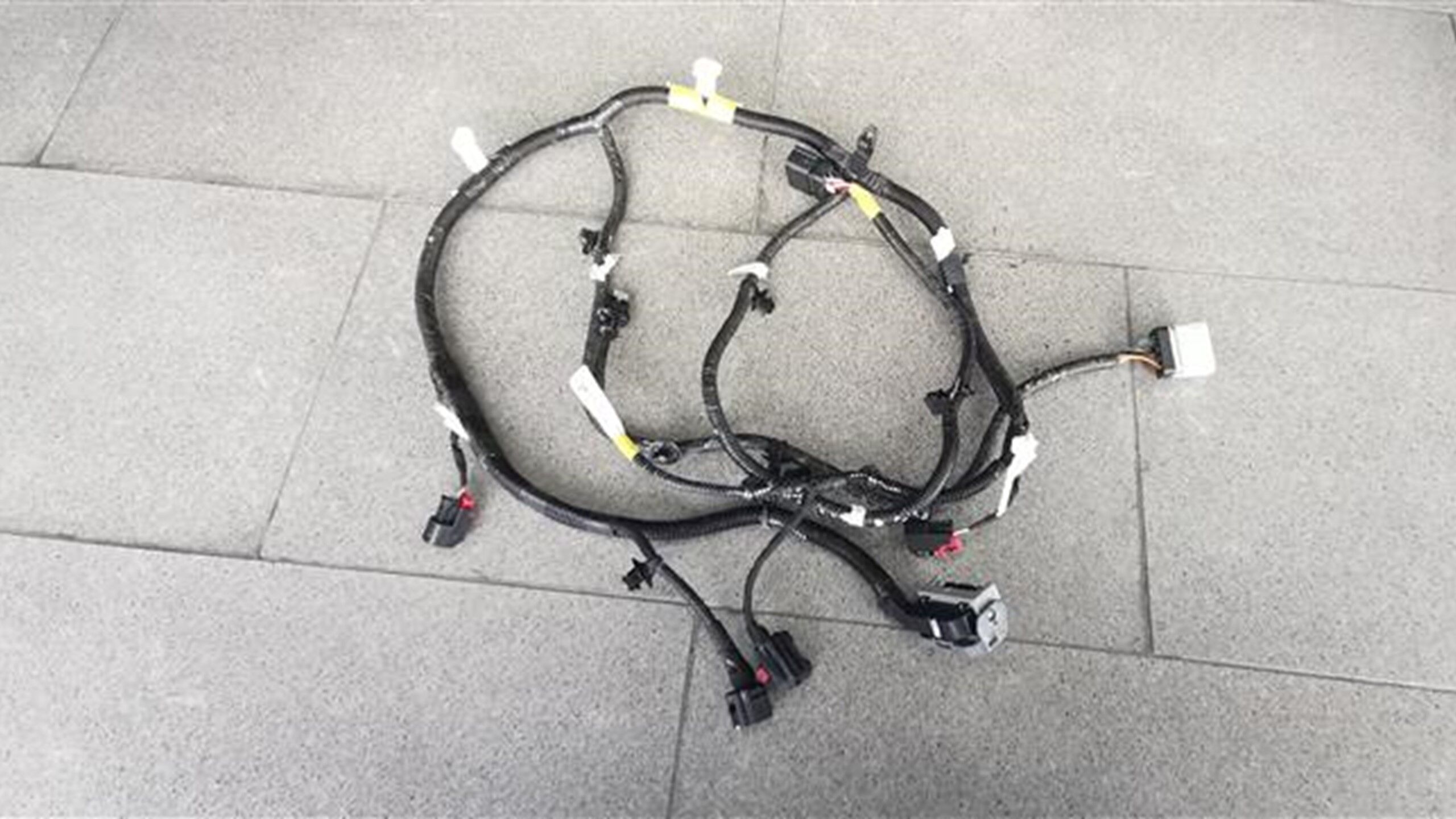

线束 - 副车架 - 后(拆卸和更换)

校正代码 17102002 1.14 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com
  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆下后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)
  4. 拆下前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  5. 拆下行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  6. 拆下 LH 和 RH 负重底板支架。支架 - 后备箱负重底板- LH(拆卸和更换)
  7. 拆下后备箱毡毯。请参阅底板 - 后备箱(拆卸和更换)
  8. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  9. 拆下后饰板扩散器。请参阅扩散器 - 后饰板(拆卸和更换)

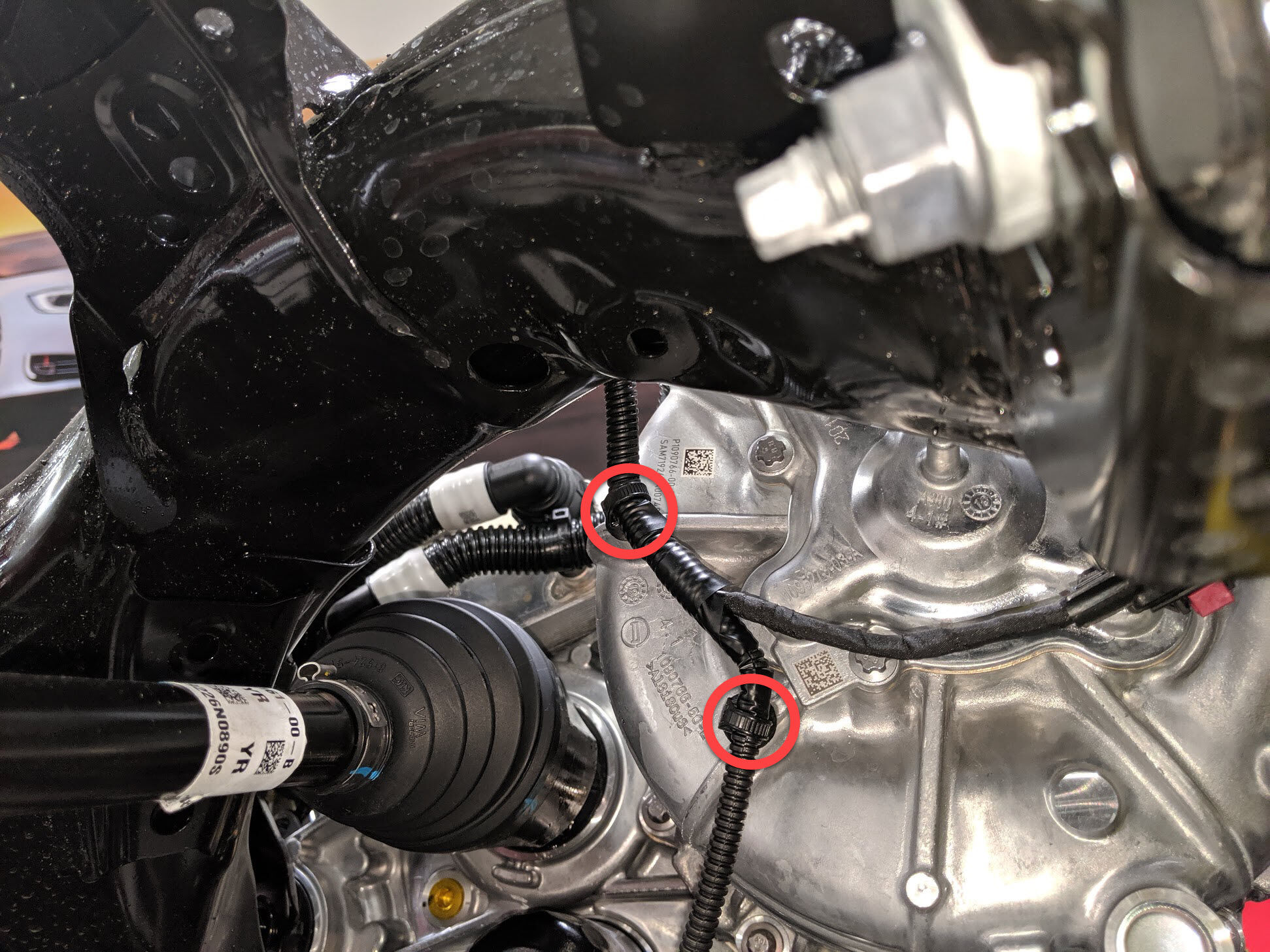

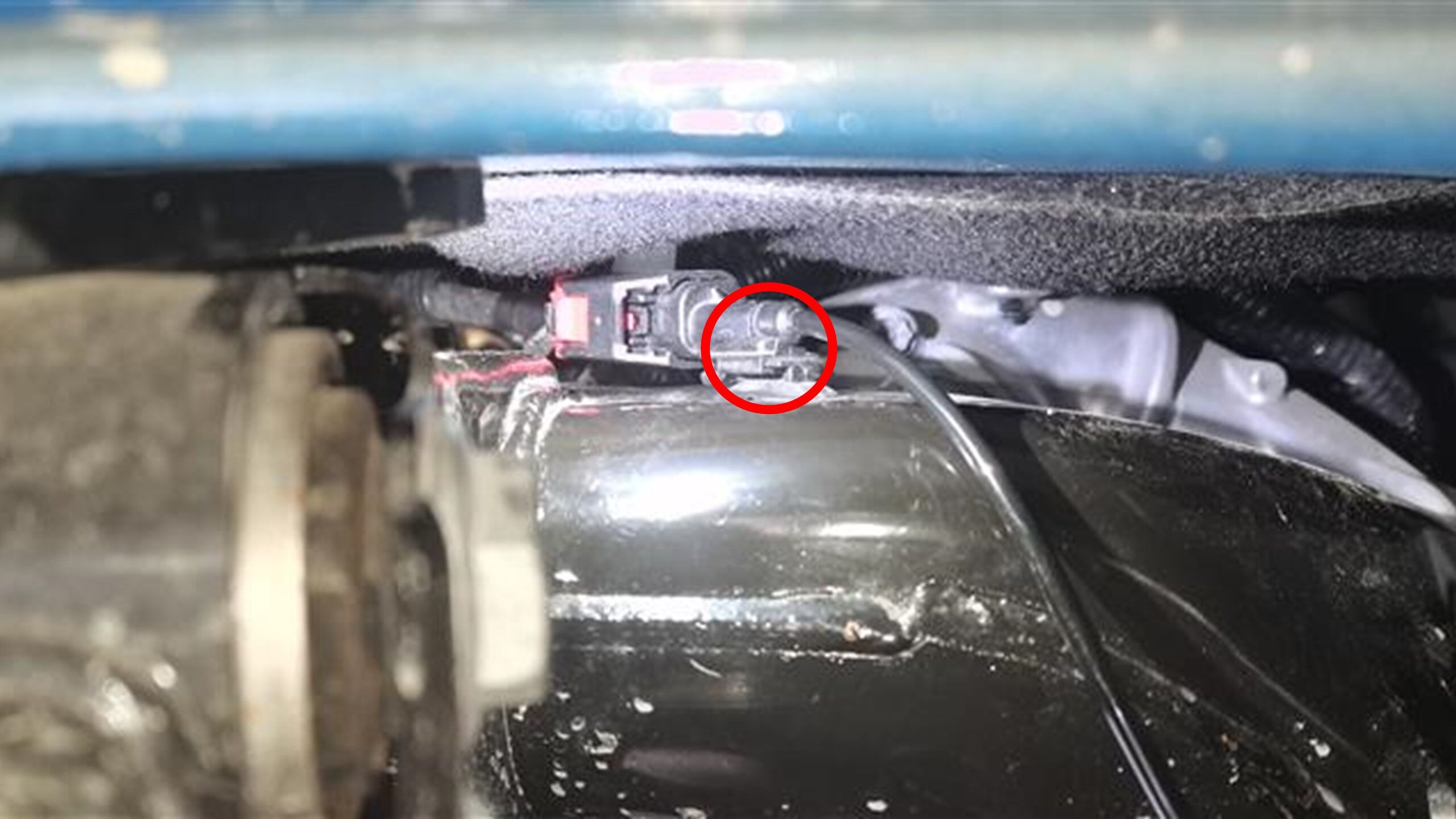

  10. 拆下将 LH 后车轮转速线束连接器固定到后副框架的夹子。

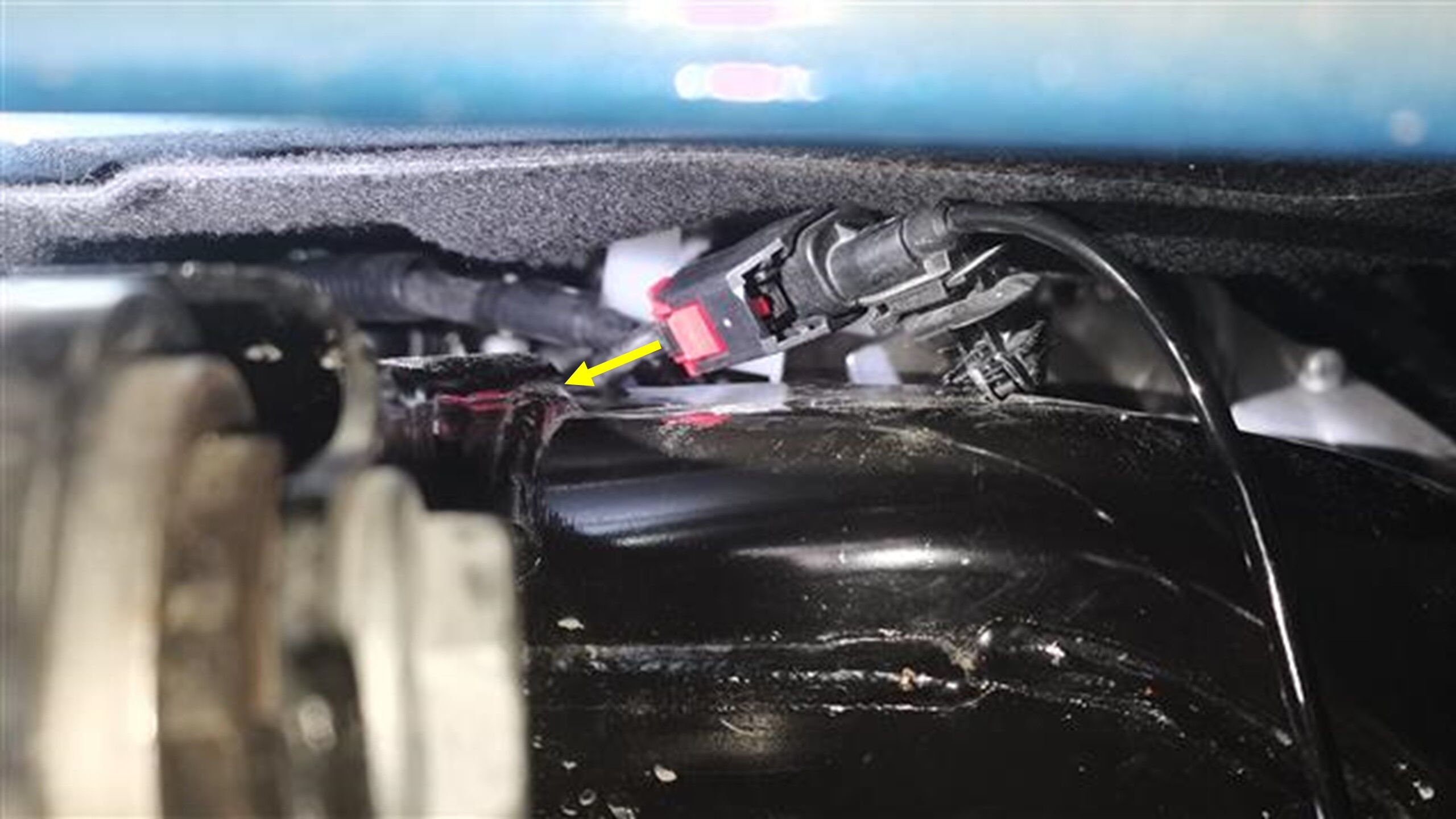

  11. 断开 LH 后车轮转速线束。
    Informational PurposesAn informational icon, calling your attention
    用机械手握住副框架线束一侧的连接器端。
  12. 拆下将 RH 后车轮转速线束连接器固定到后副框架的夹子。

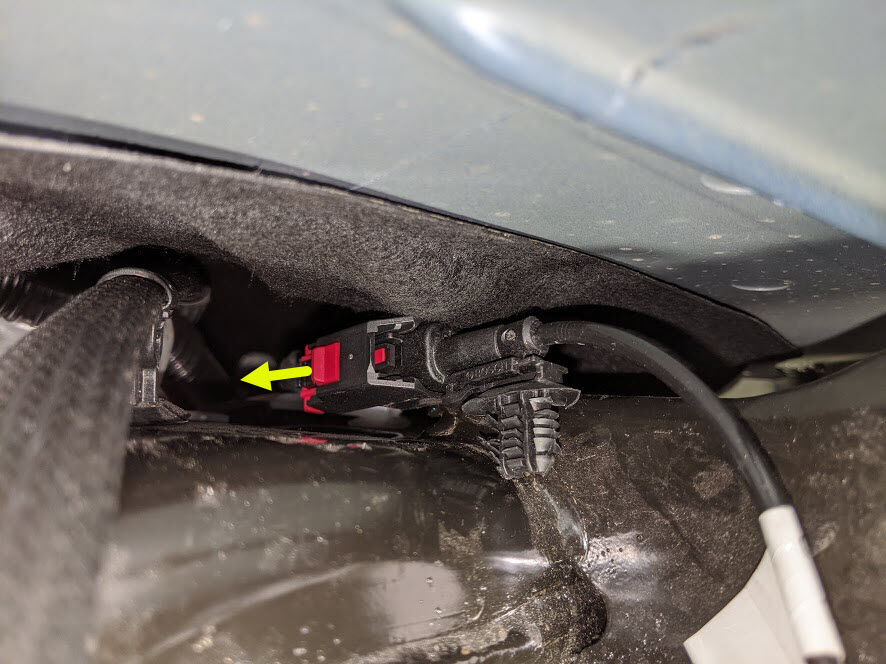

  13. 断开 RH 后车轮转速线束。
    Informational PurposesAn informational icon, calling your attention
    用机械手握住副框架线束一侧的连接器端。

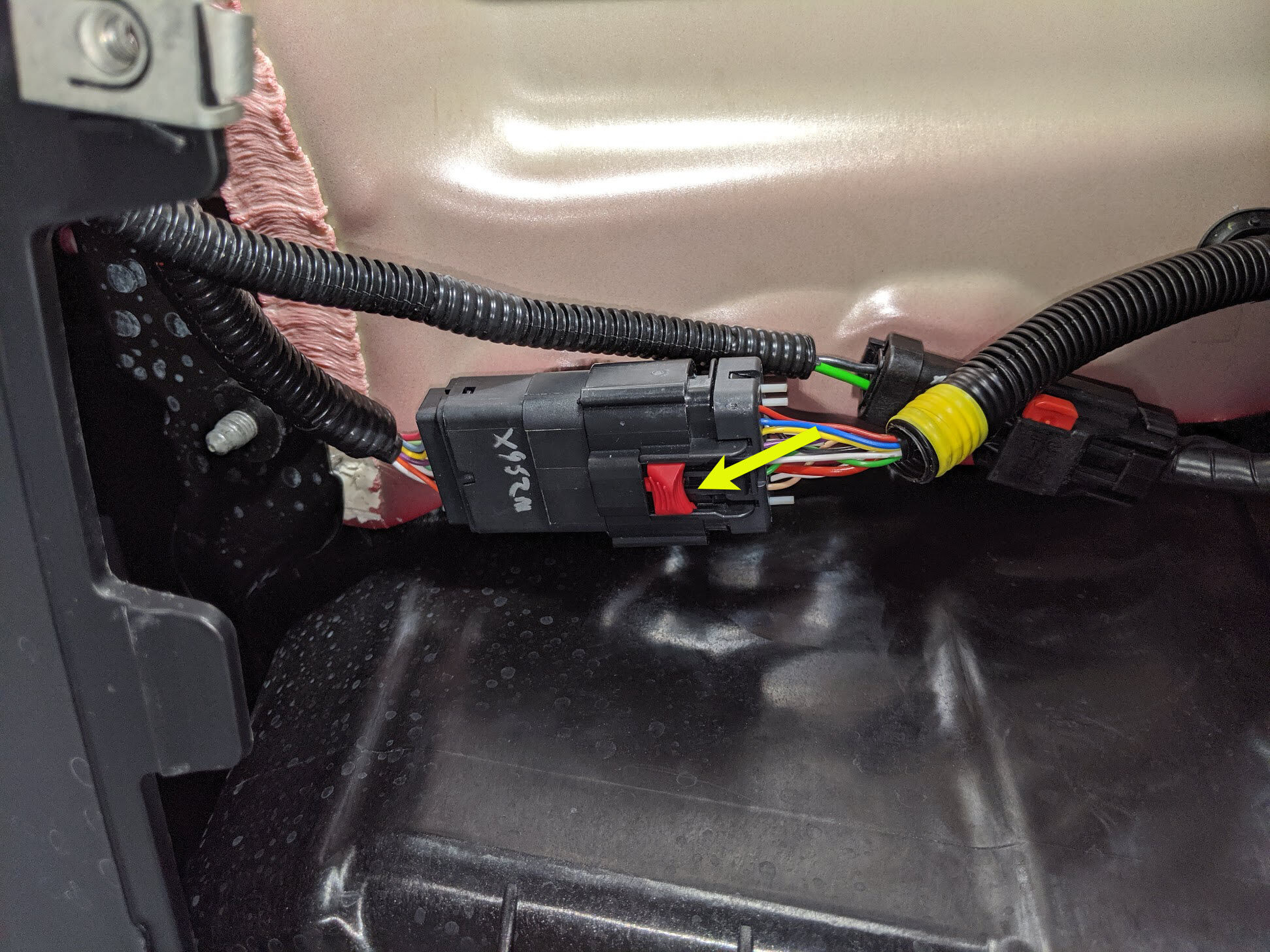

  14. 断开 RH 侧 12V 副框架线束连接器。

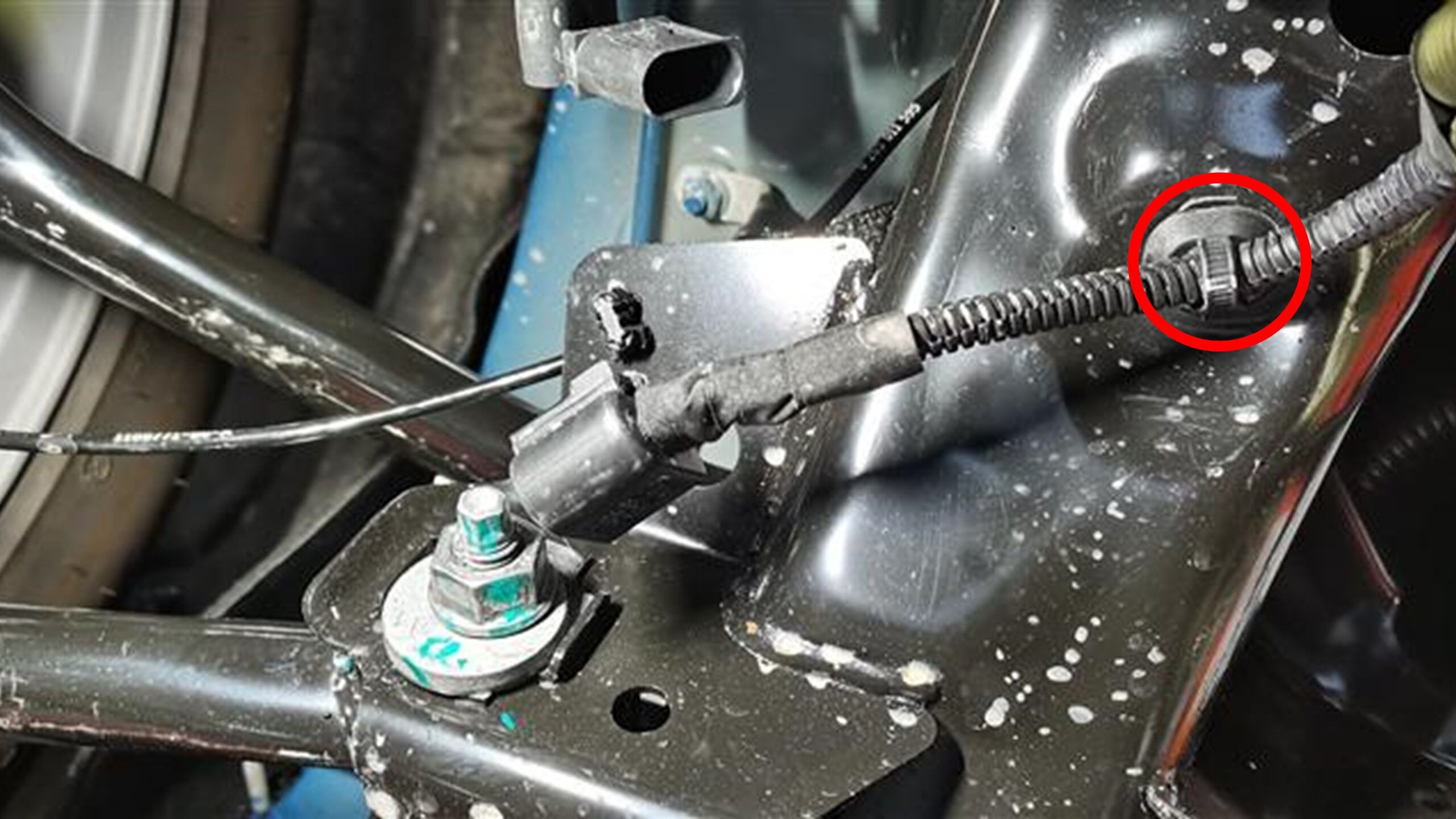

  15. 拆下将 RH 侧 12V 副框架线束固定到车身和副框架的夹子 (x3)。

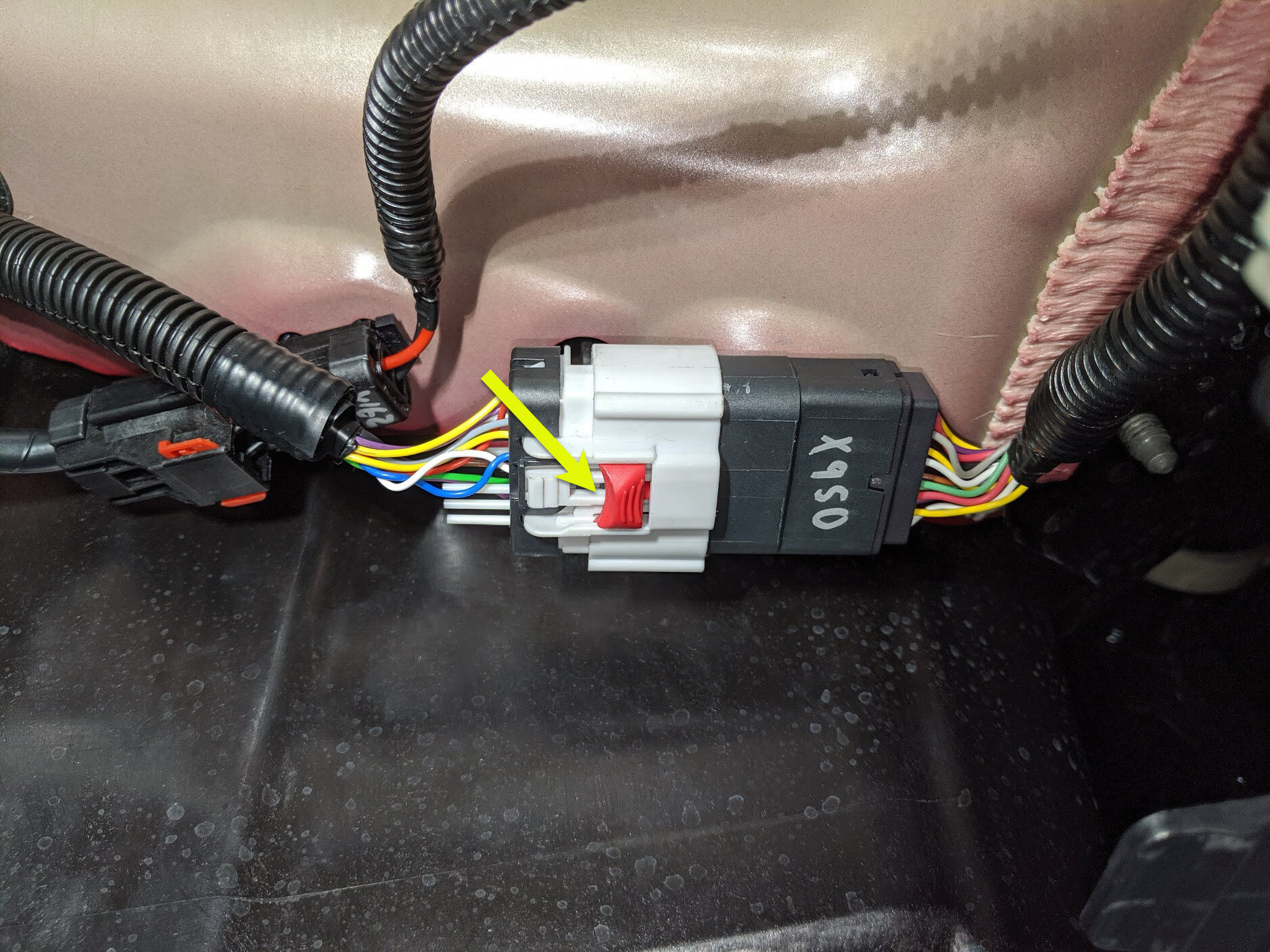

  16. 断开 LH 侧 12V 副框架线束连接器。
  17. 拆下将 LH 侧 12V 副框架线束固定到车身和副框架的夹子 (x3)。
  18. 断开后驱动单元 12V 连接器。

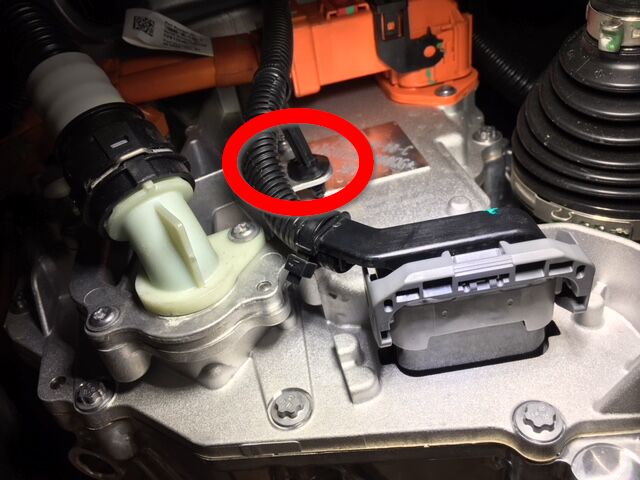

  19. 拆下后驱动单元 12V 线束夹。

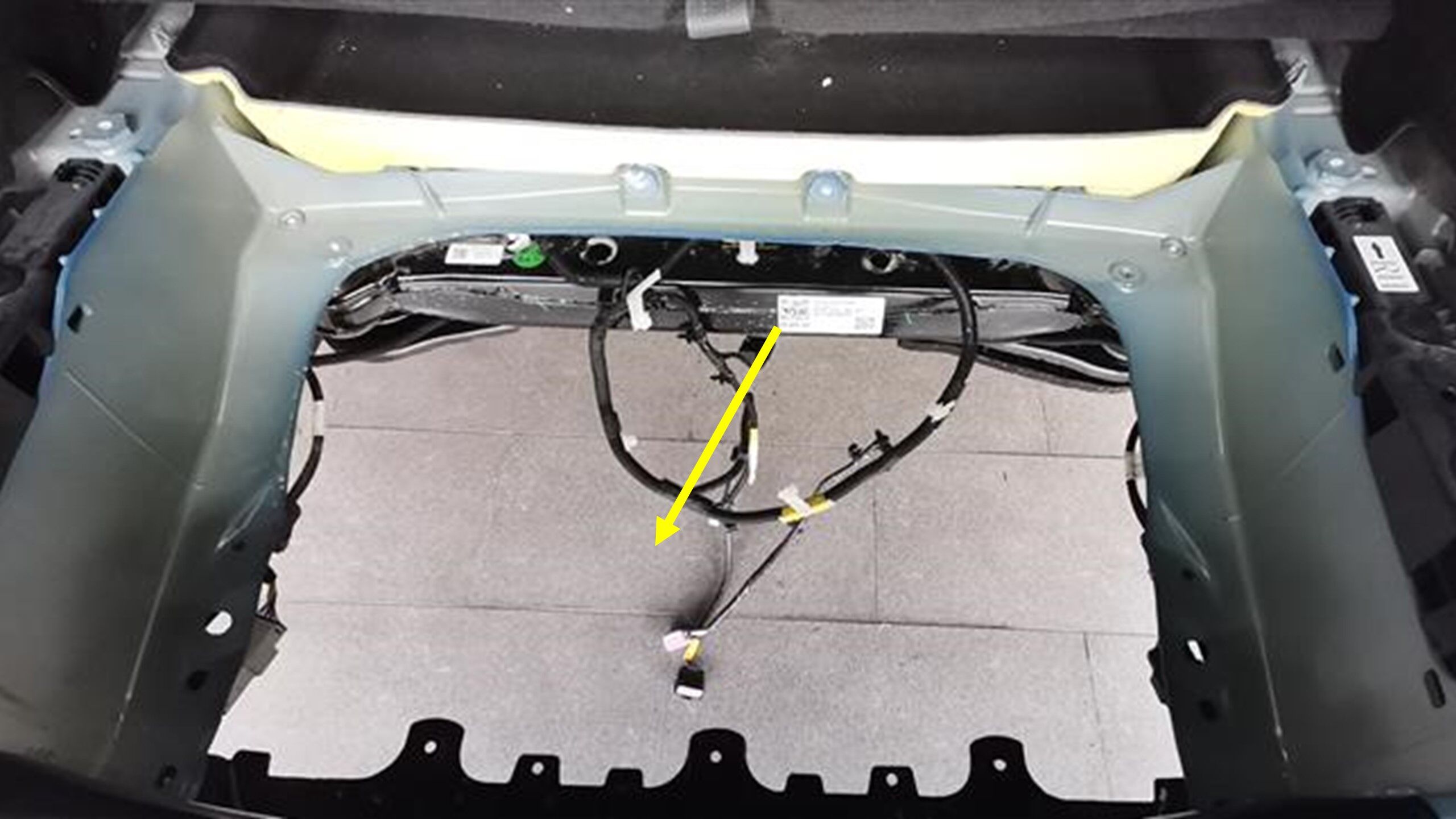

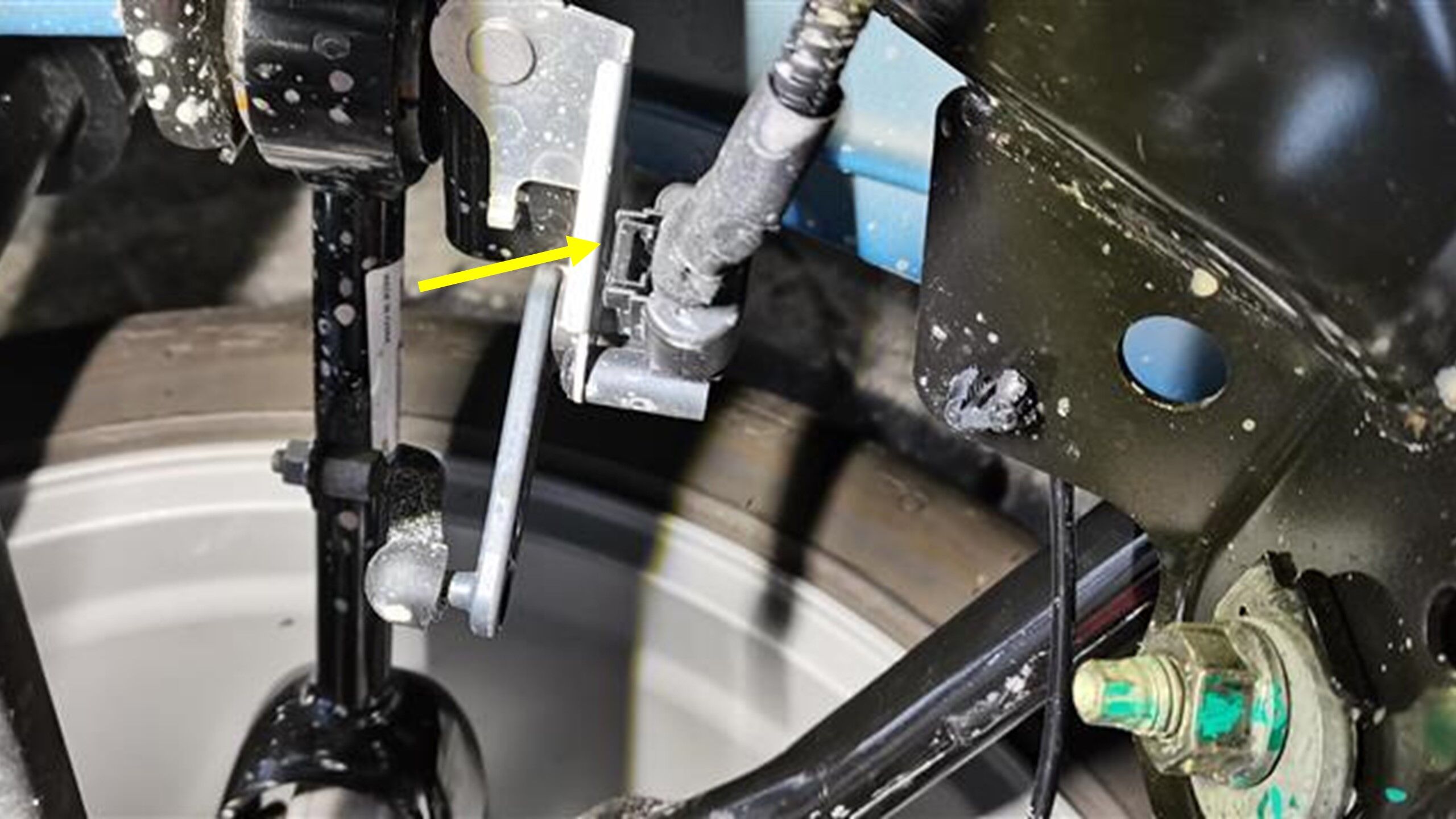

  20. 断开线束与车身高度传感器(如果配备)的连接。
    Informational PurposesAn informational icon, calling your attention
    按下连接器右侧的锁片,然后向下拉以松开。

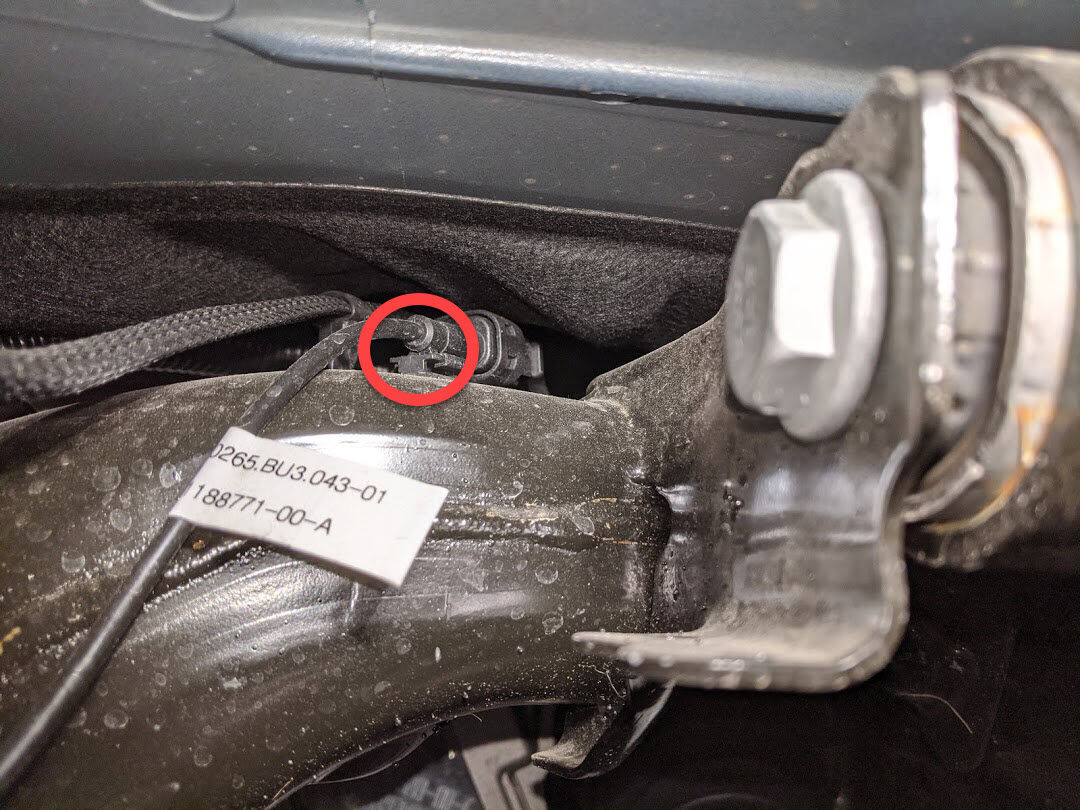

  21. 从车身高度传感器(如果配备)上拆下线束夹。

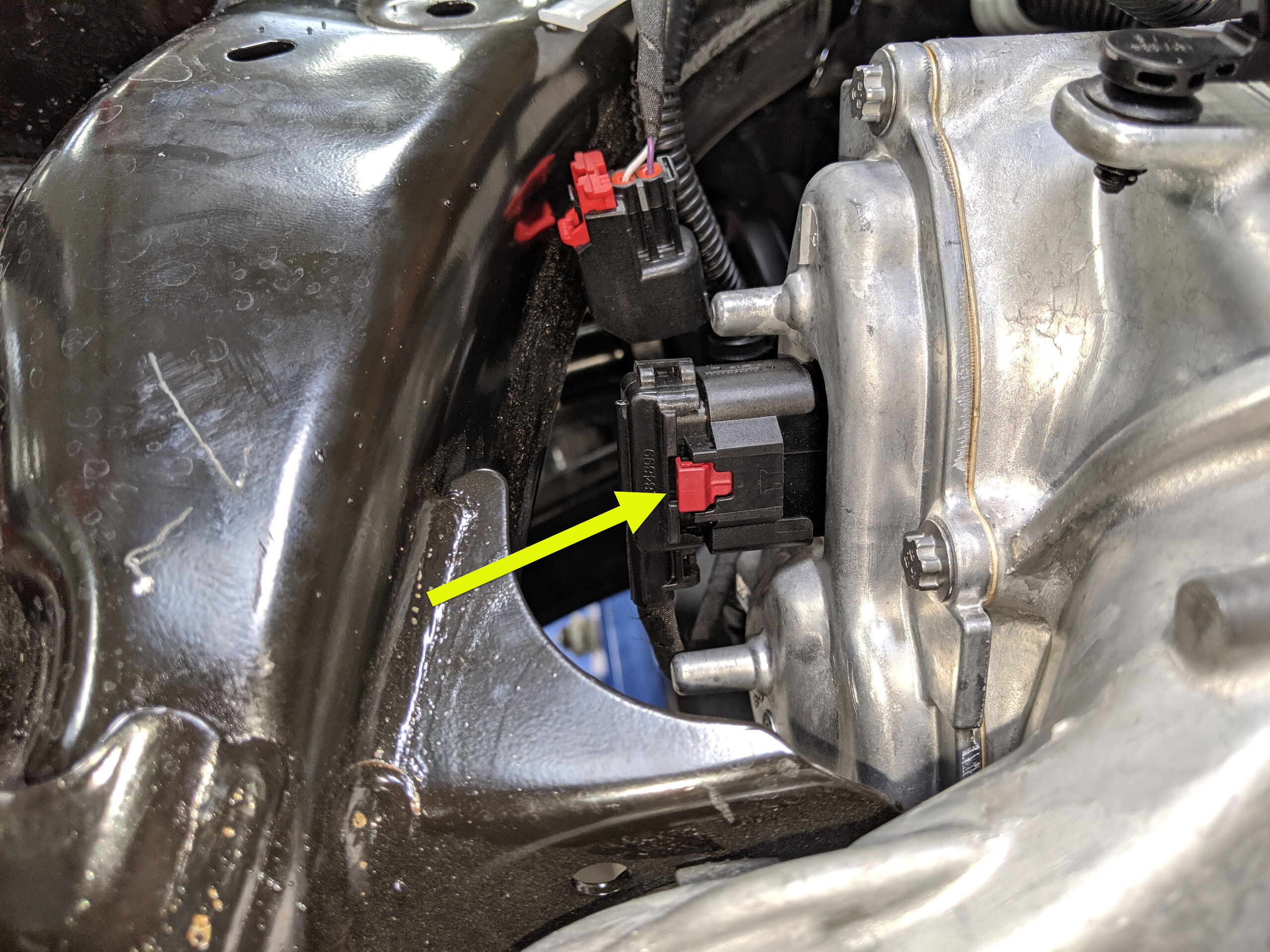

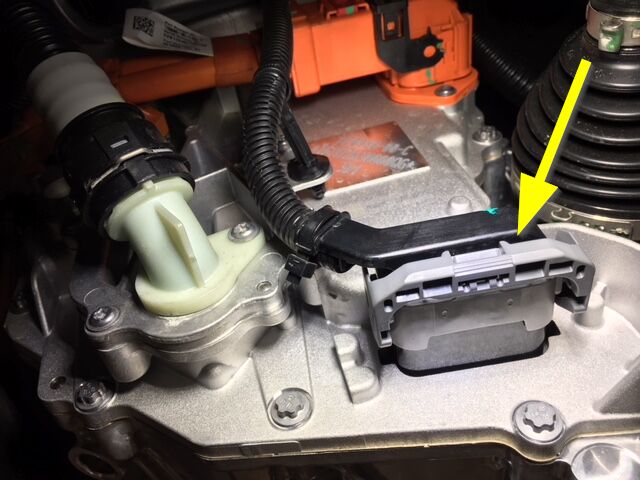

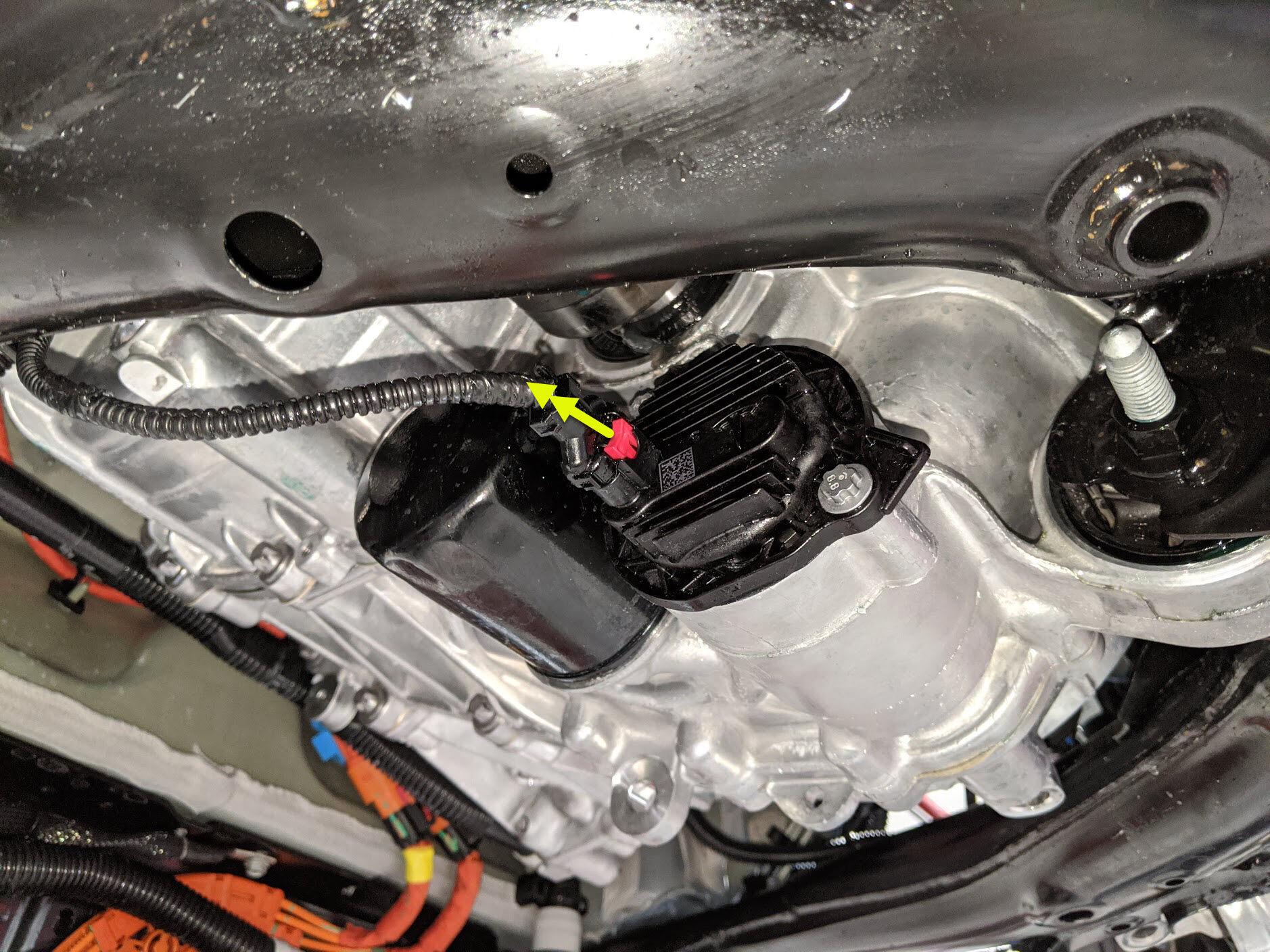

  22. 断开解析器连接器与后驱动单元的连接。

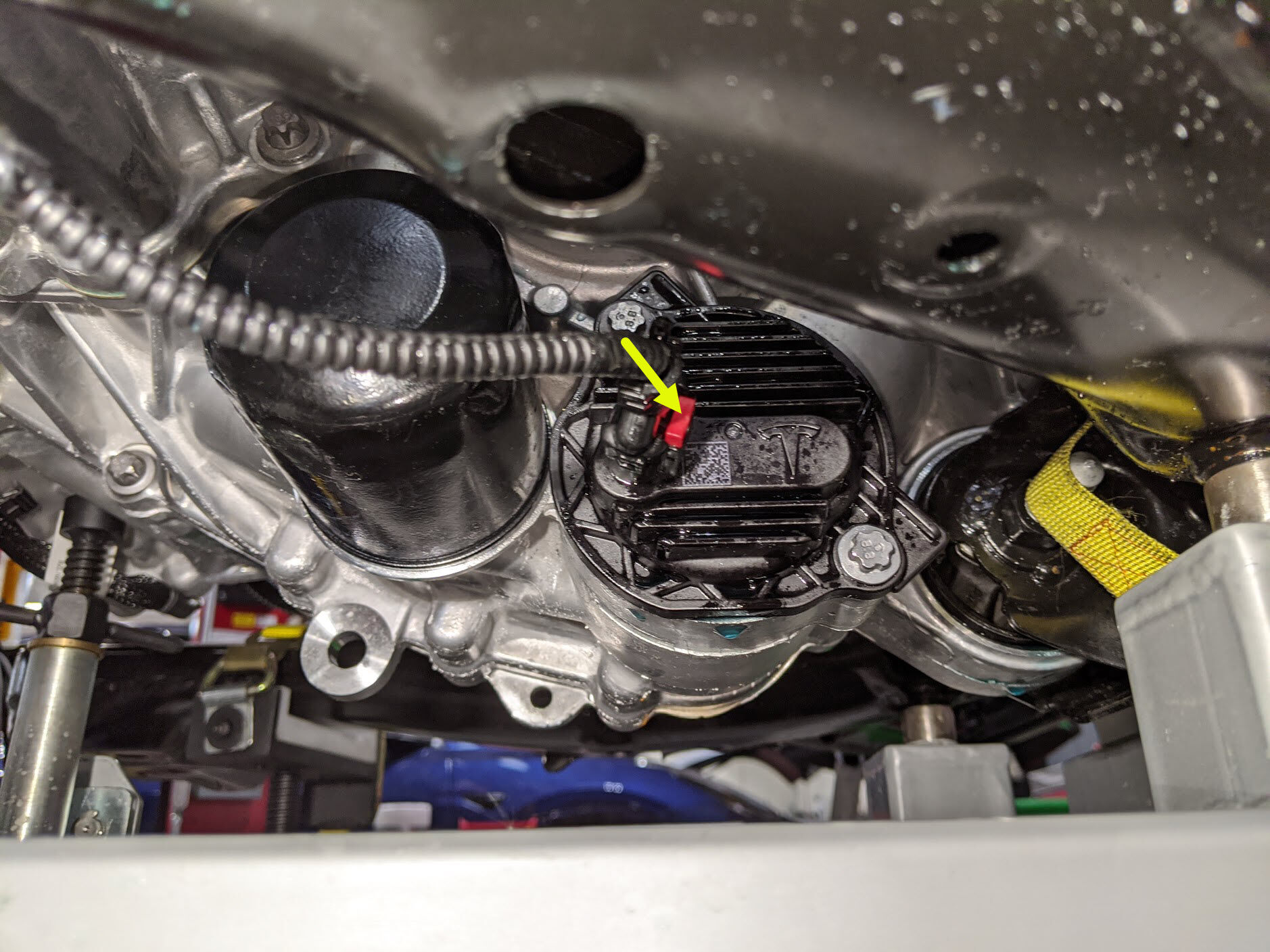

  23. 断开油泵连接器。
    Informational PurposesAn informational icon, calling your attention
    切勿向下按红色锁片,拉动红色锁片进行解锁,然后再次拉动以松开连接器。

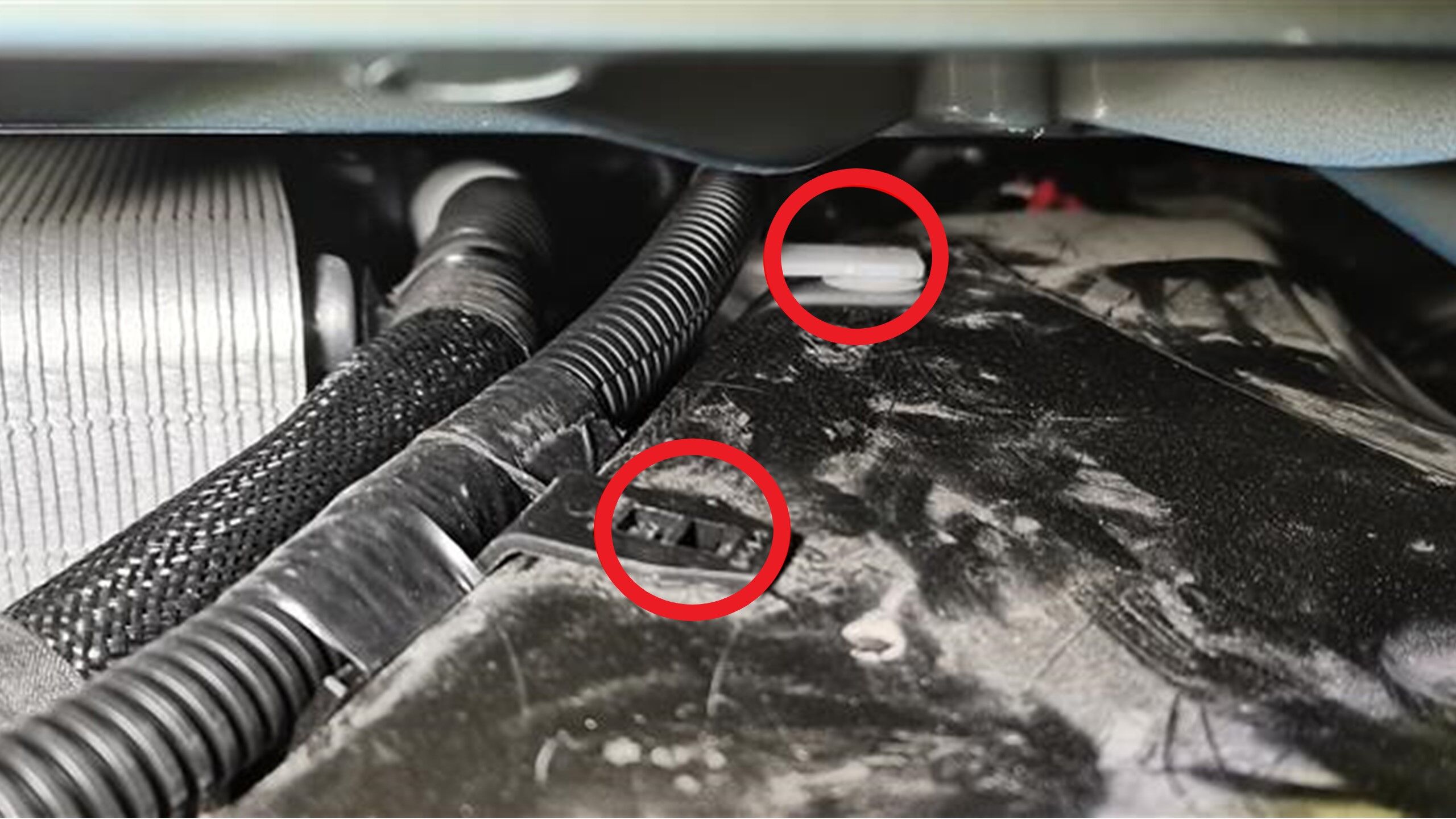

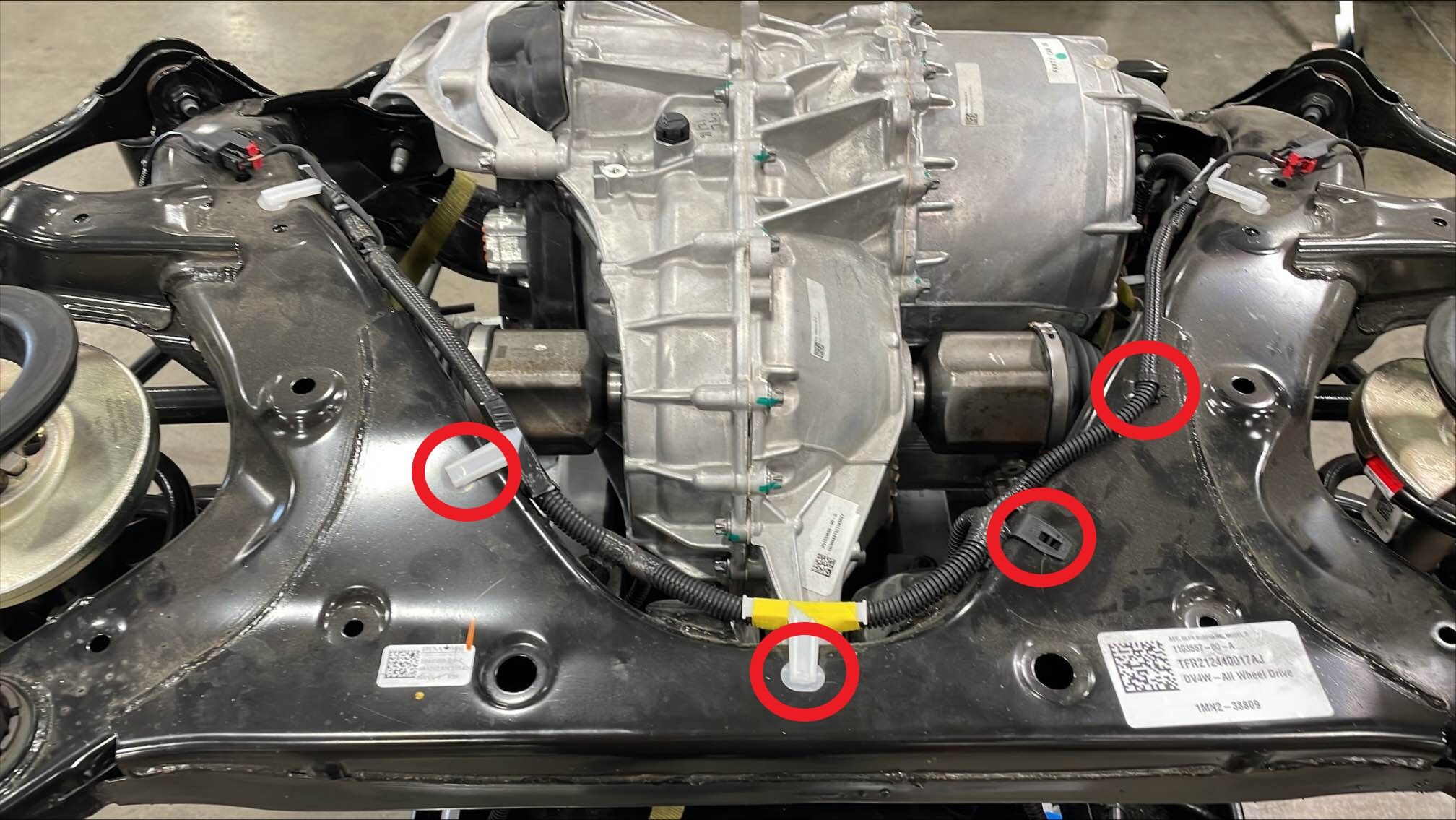

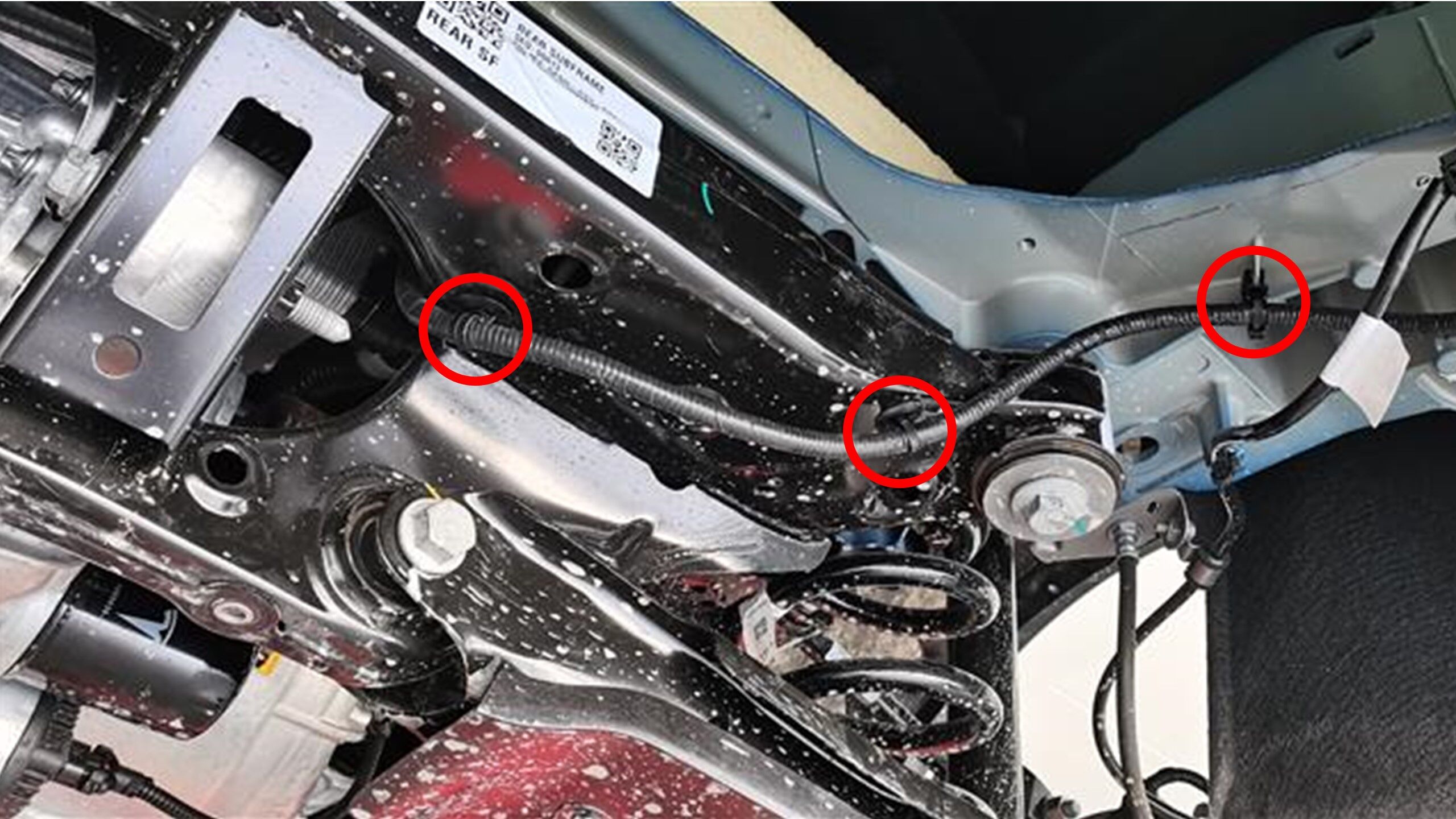

  24. 松开将副框架线束固定到后副框架顶部的夹子 (x4)。

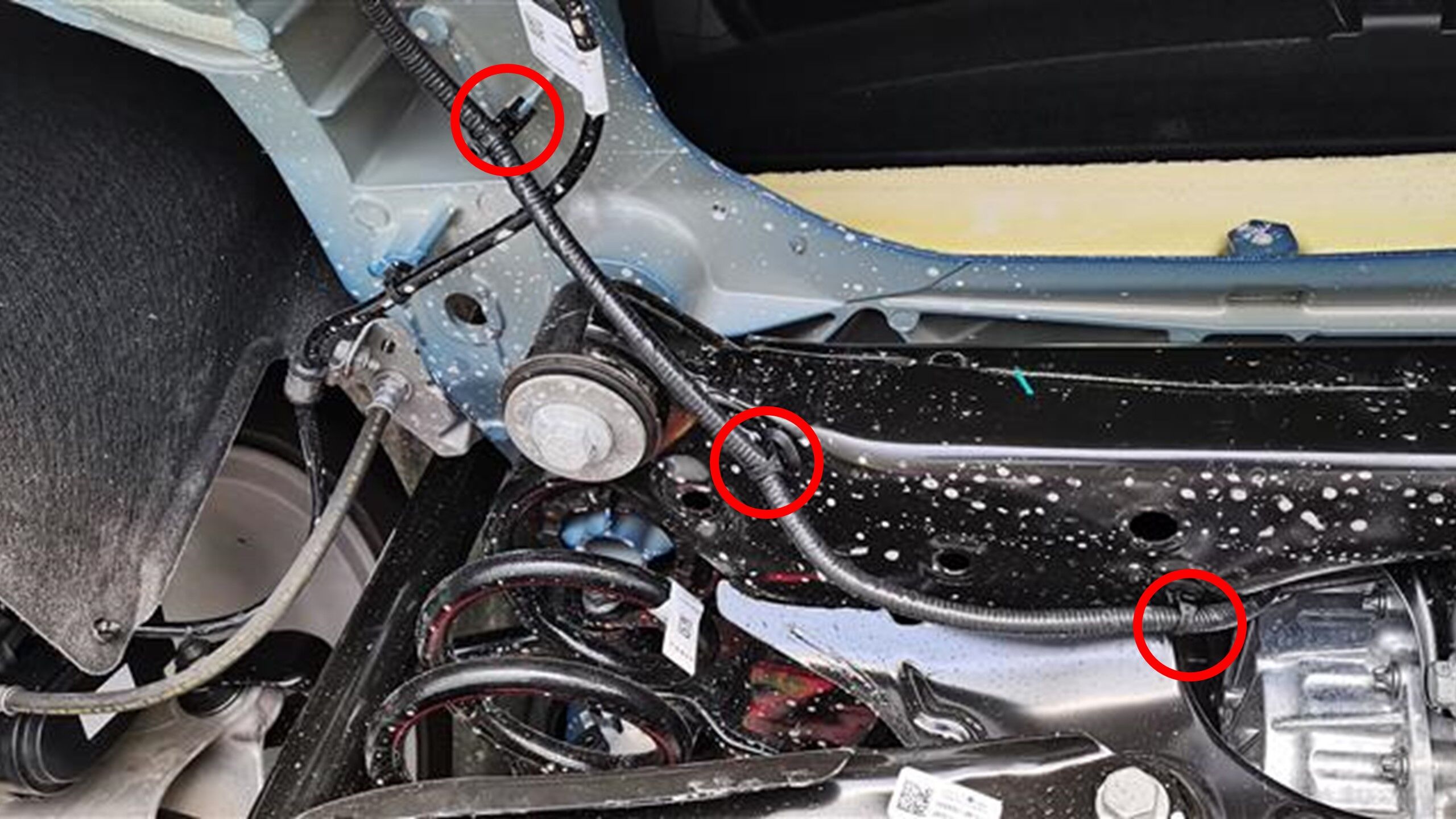

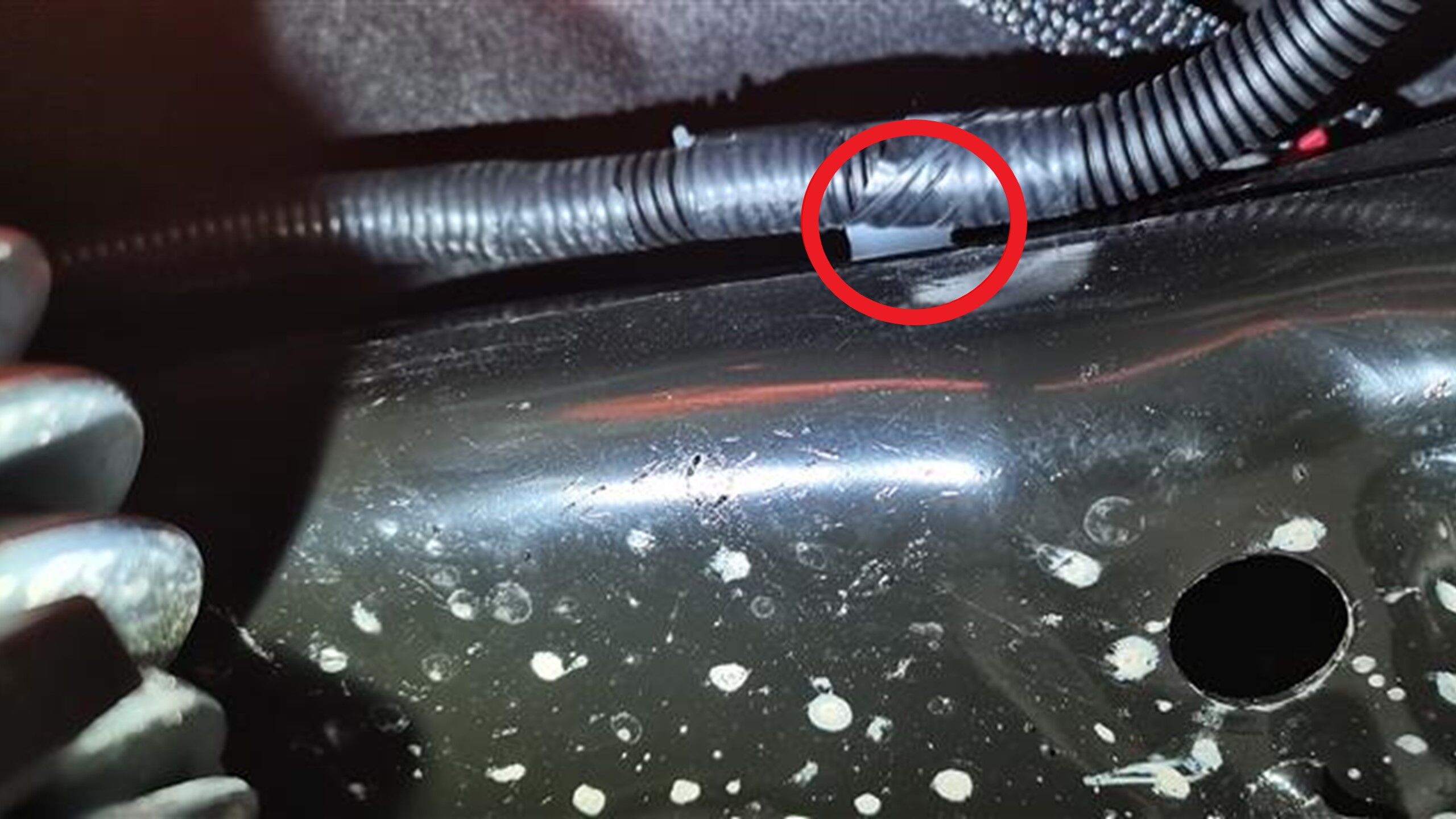

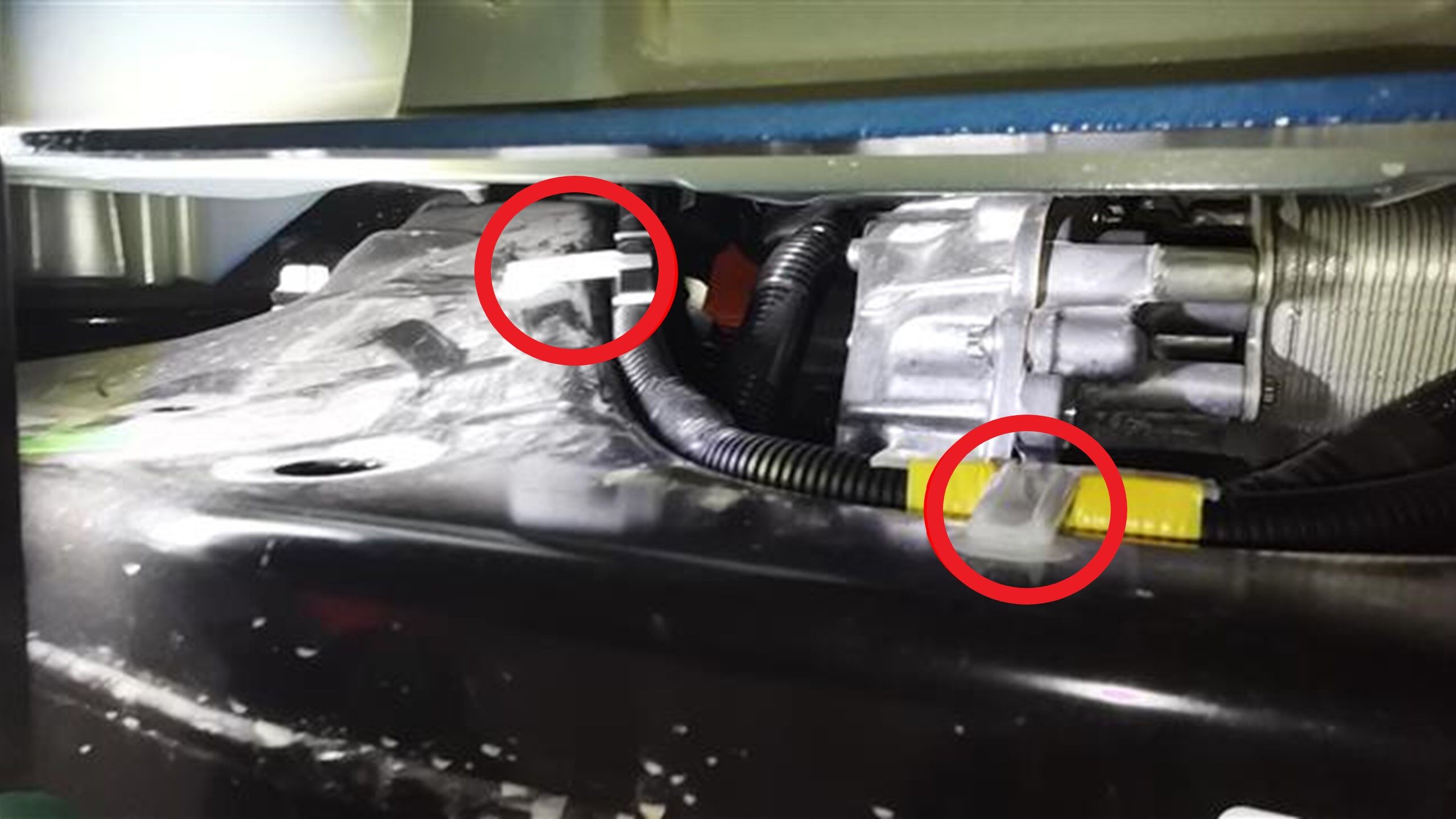

  25. 松开将副框架线束固定到后副框架左右两侧的夹子 (x2)。

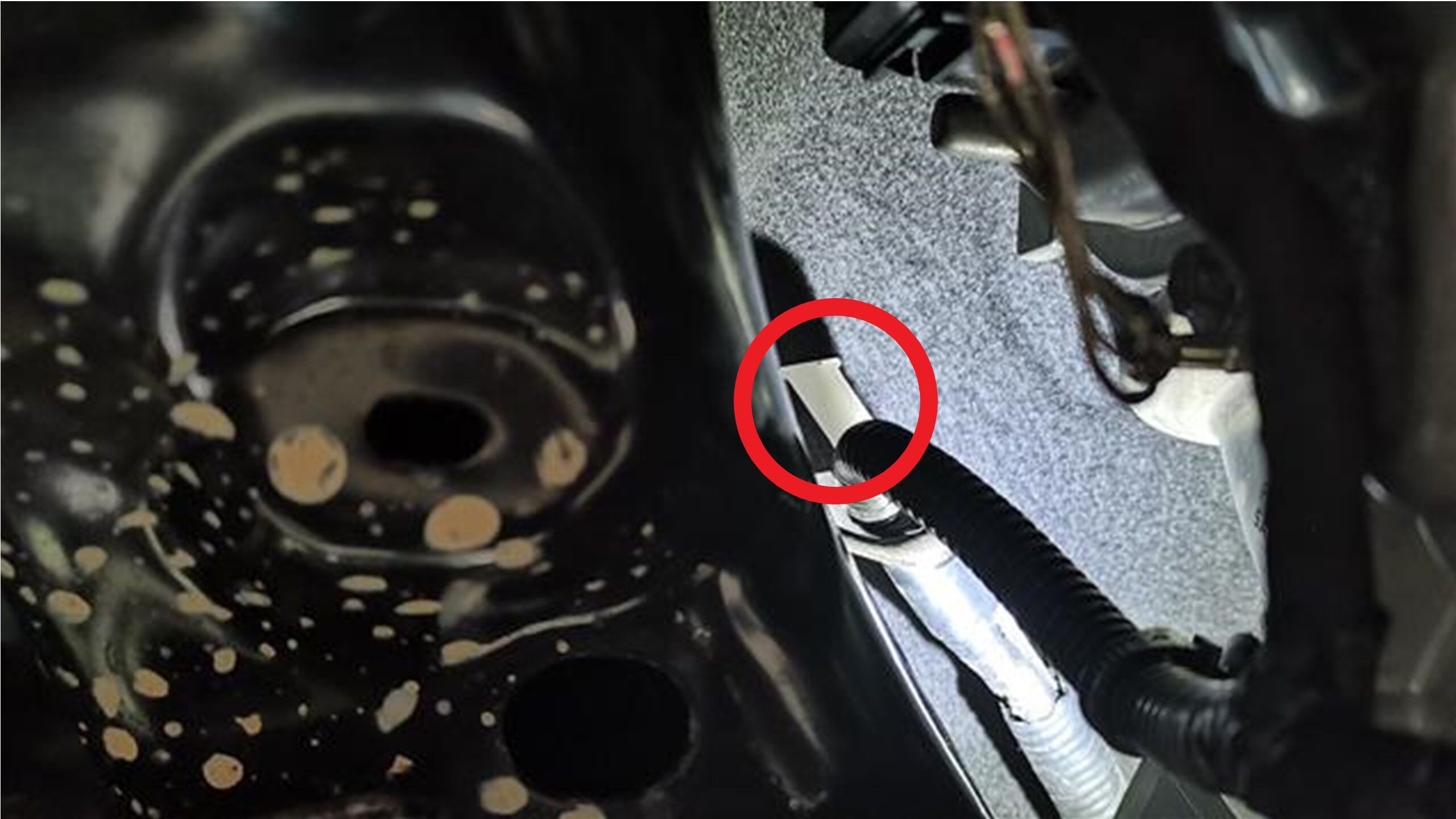

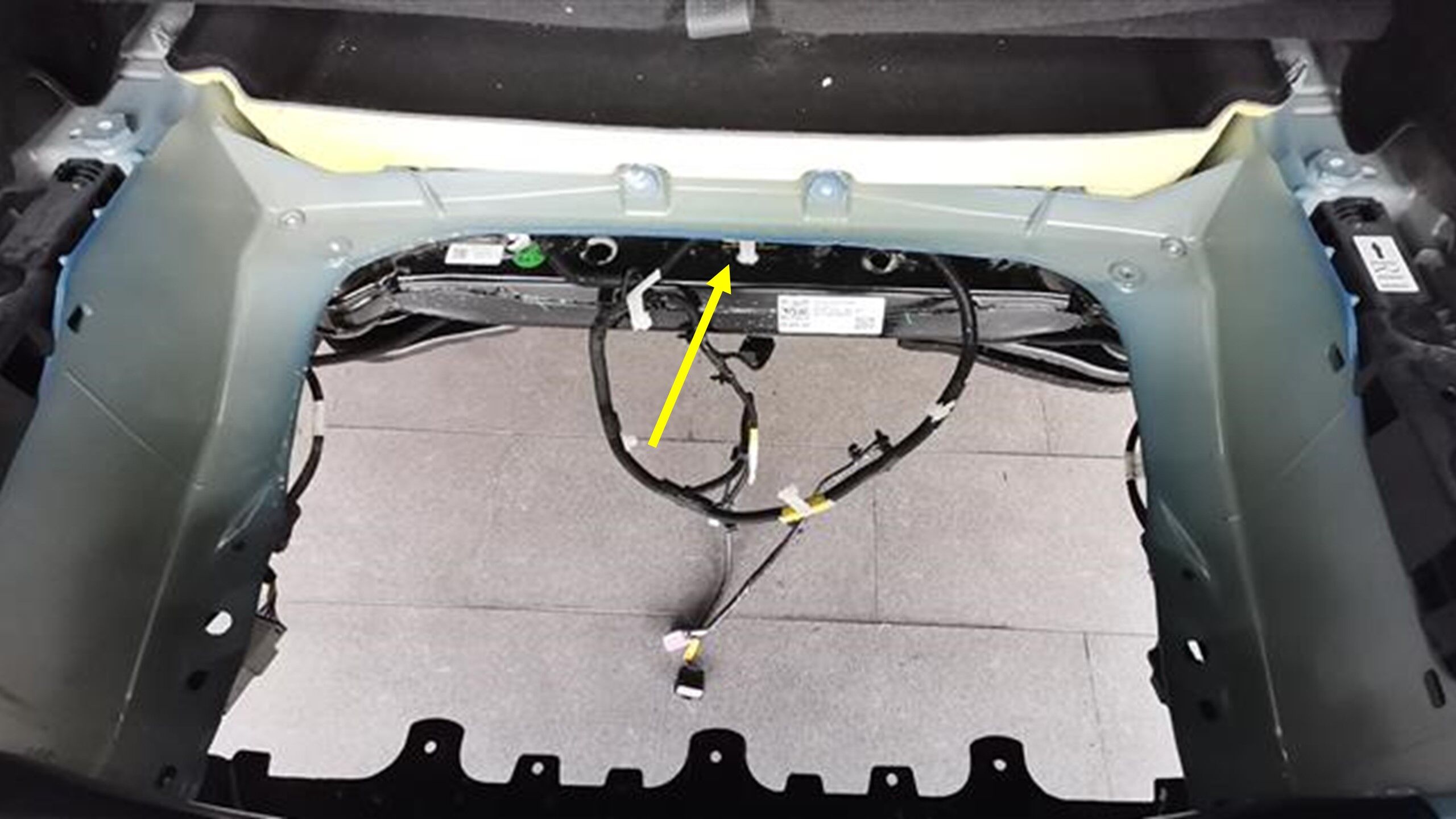

  26. 从车身和副框架之间的间隙中拆下线束。

安装

  1. 从车身和副框架之间的间隙中插入线束。
  2. 将后副框架线束安装到位,然后安装将副框架线束固定到副车架左右两侧的夹子 (X2)。
  3. 安装将副框架线束固定到副框架顶部的夹子 (x4)。
  4. 将解析器连接器连接到后驱动单元。
  5. 连接油泵连接器。
  6. 安装后驱动单元 12V 线束夹。
  7. 安装后驱动单元 12V 连接器。
  8. 将线束夹安装到车身高度传感器(如果配备)。
  9. 将线束连接到车身高度传感器(如果配备)。
  10. 连接 LH 后车轮转速传感器。
  11. 安装将 LH 后车轮转速传感器连接器固定到副框架的夹子。
  12. 连接 RH 后车轮转速线束。
  13. 安装将 RH 后车轮转速线束连接器固定到副框架的夹子。
  14. 安装将 LH 侧 12V 副框架线束固定到车身和副框架的夹子 (x3)。
  15. 连接 LH 侧 12V 副框架线束连接器。
  16. 安装将 RH 侧 12V 副框架线束固定到车身的夹子 (x3)。
  17. 连接 RH 侧 12V 副框架线束连接器。
  18. 安装后饰板扩散器。请参阅扩散器 - 后饰板(拆卸和更换)
  19. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  20. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  22. 安装后备箱毡毯。请参阅底板 - 后备箱(拆卸和更换)
  23. 安装 LH 和 RH 负重底板支架。支架 - 后备箱负重底板- LH(拆卸和更换)
  24. 安装行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  25. 安装前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)
  26. 安装后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)
