涉水密封条 - 高压电池 (结构化电池组)(拆卸和更换)

16103202 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080593-00-A 填缝胶枪
  • 1089956-00-A 就地固化硅酮粘合剂,455g
Informational PurposesAn informational icon, calling your attention
执行本程序的前提是高压电池位于车外的电池操作台上。本程序校正代码应单独添加到维修单中。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行本程序时请佩戴防护手套。

拆卸

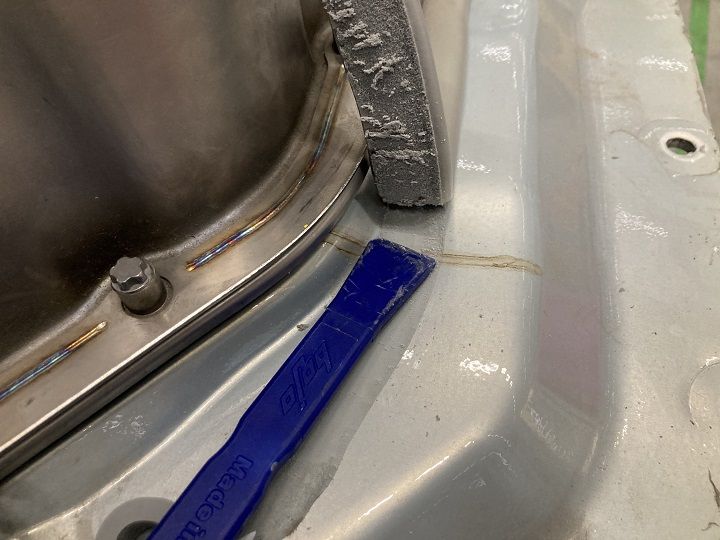

  1. 使用塑料刮板拆下高压电池涉水密封件。

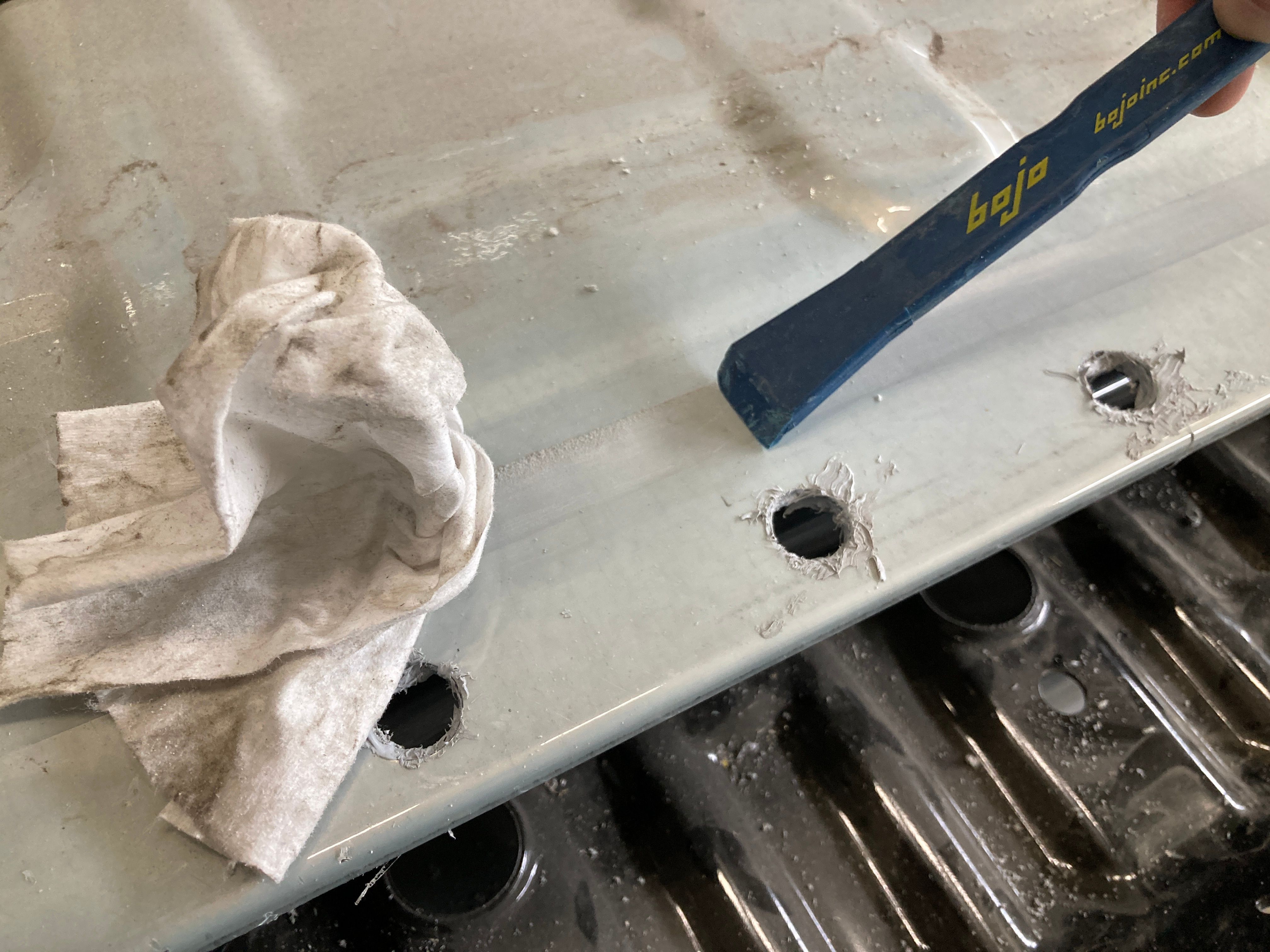

  2. 使用塑料刮板和异丙醇 (IPA) 湿巾清理高压电池上残留的涉水密封件。
    Informational PurposesAn informational icon, calling your attention
    等待异丙醇 (IPA) 风干 1 分钟。

安装

  1. 从涉水密封件起始端开始揭下保护胶条。

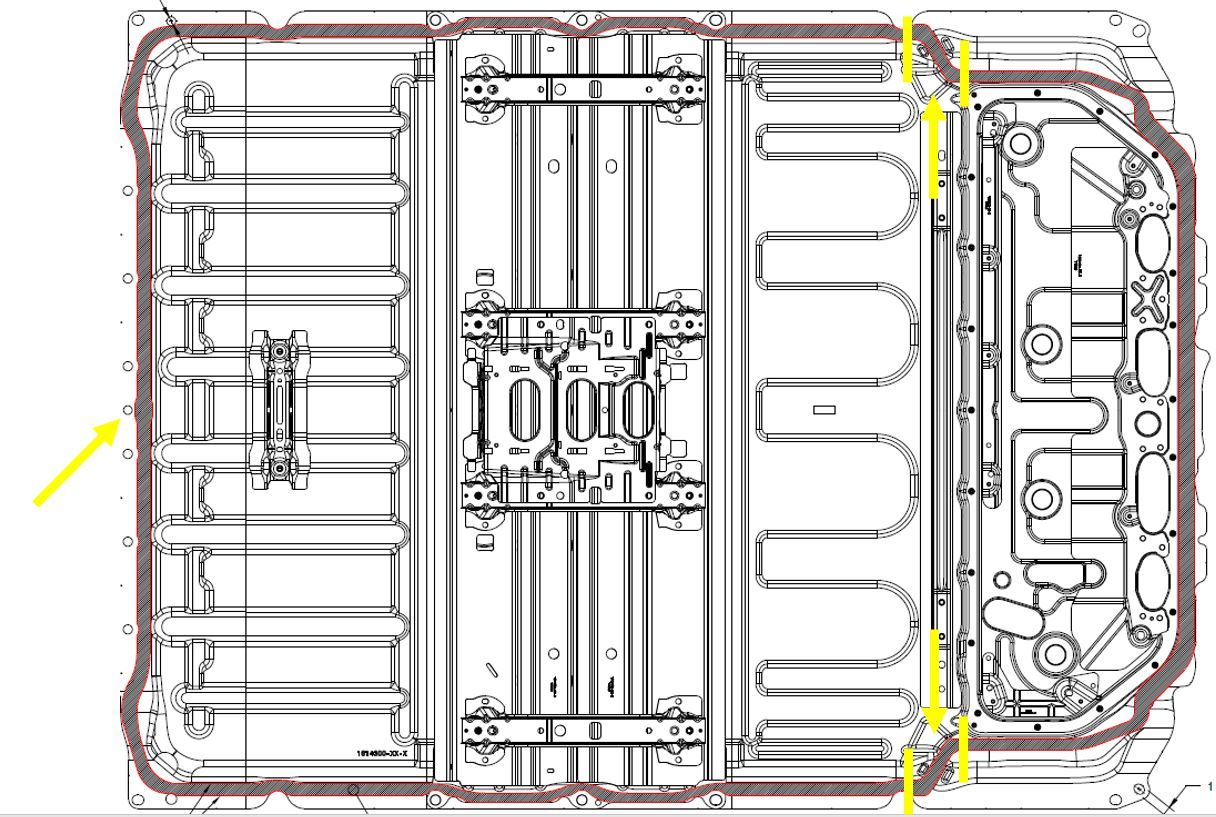

  2. 将第一段涉水密封件安装到高压电池组上,安装时请从电池组前部中间开始。从原始路径开始,将最初的 50 毫米预留。

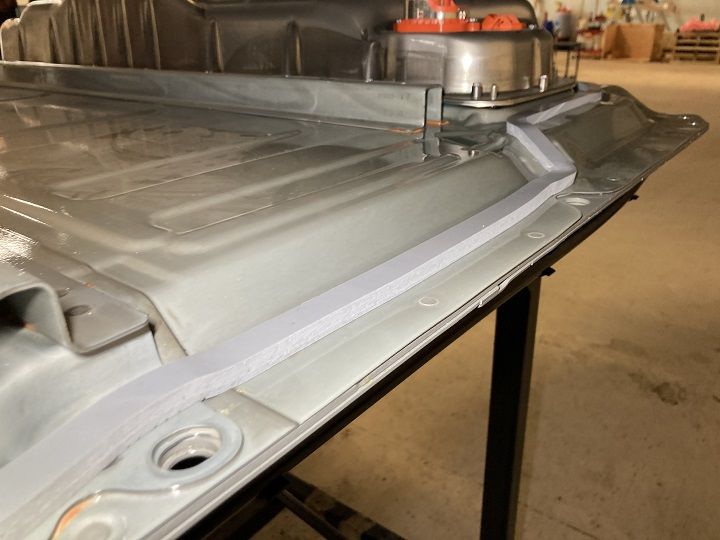

  3. 沿着路径将涉水密封件安装到高压电池组。
    Informational PurposesAn informational icon, calling your attention
    请勿拉扯或拉拽密封件,也请勿遮盖任何孔洞。

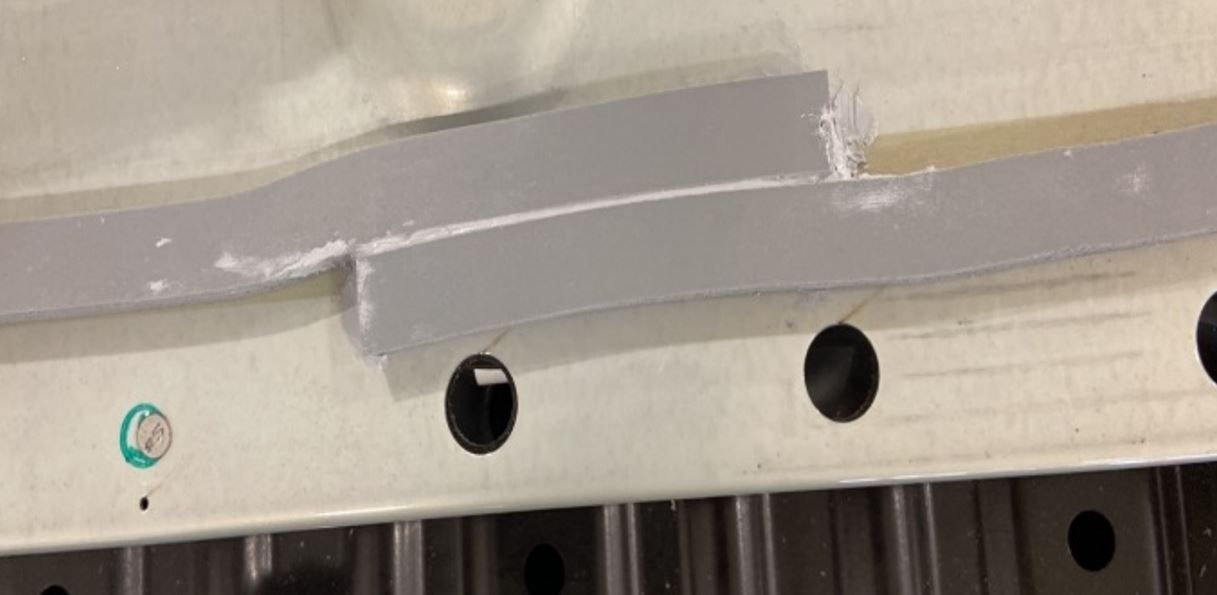

  4. 将涉水密封件排布到起始点位置后停止。使涉水密封件两端重叠 50 毫米。
  5. 准备硅酮液体垫圈。
    Informational PurposesAn informational icon, calling your attention
    开口宽度必须达到 3 毫米。

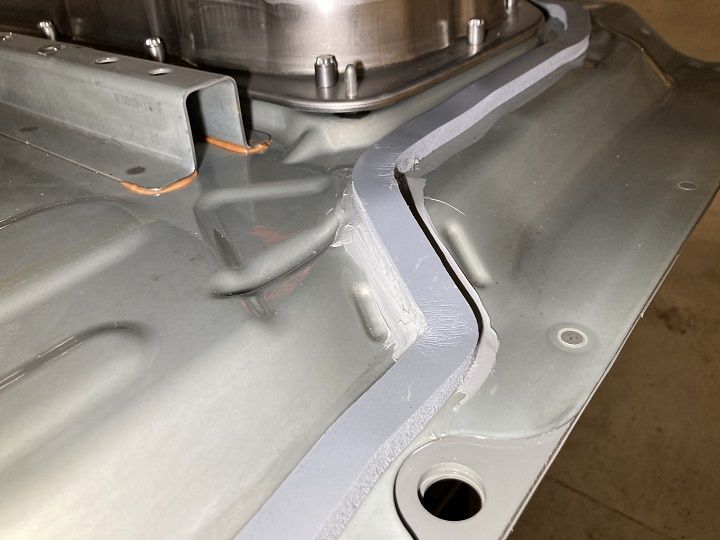

  6. 在涉水密封件两侧安装硅酮液体垫圈,安装位置如图所示:在高压电池仓附近的尖角和涉水密封件两端重叠的区域。
    Informational PurposesAn informational icon, calling your attention
    以最低设置速度使用填缝枪。
  7. 等待硅酮液体垫圈风干 20 分钟。
