支架 - 后 - 中间(拆卸和更换)

校正代码 10014302 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 9 日:更新了有关拆卸后饰板总成的参阅内容。

扭矩规格

表 1. 扭矩规格支架 - 后 - 中间(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后侧中央支架固定到车身的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重新使用

拆卸

  1. 拆卸后饰板。请参阅饰板 - 后(拆卸和安装)
  2. 断开后部蓝牙被动式进入模块上的电气线束连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。相反,应拉动红色锁片进行解锁,然后再次拉动以便松开连接器。
  3. 拆卸螺栓,松开将蓝牙被动式进入模块固定到车身的卡子,然后从支架上拆下模块。
    Informational PurposesAn informational icon, calling your attention
    将模块从支架上松开时,需将左侧转离支架,以便释放锁片。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  4. 松开将电气线束固定到后部中央支架总成的夹子。
    Informational PurposesAn informational icon, calling your attention
    末端的夹子隐藏在电气连接器后。

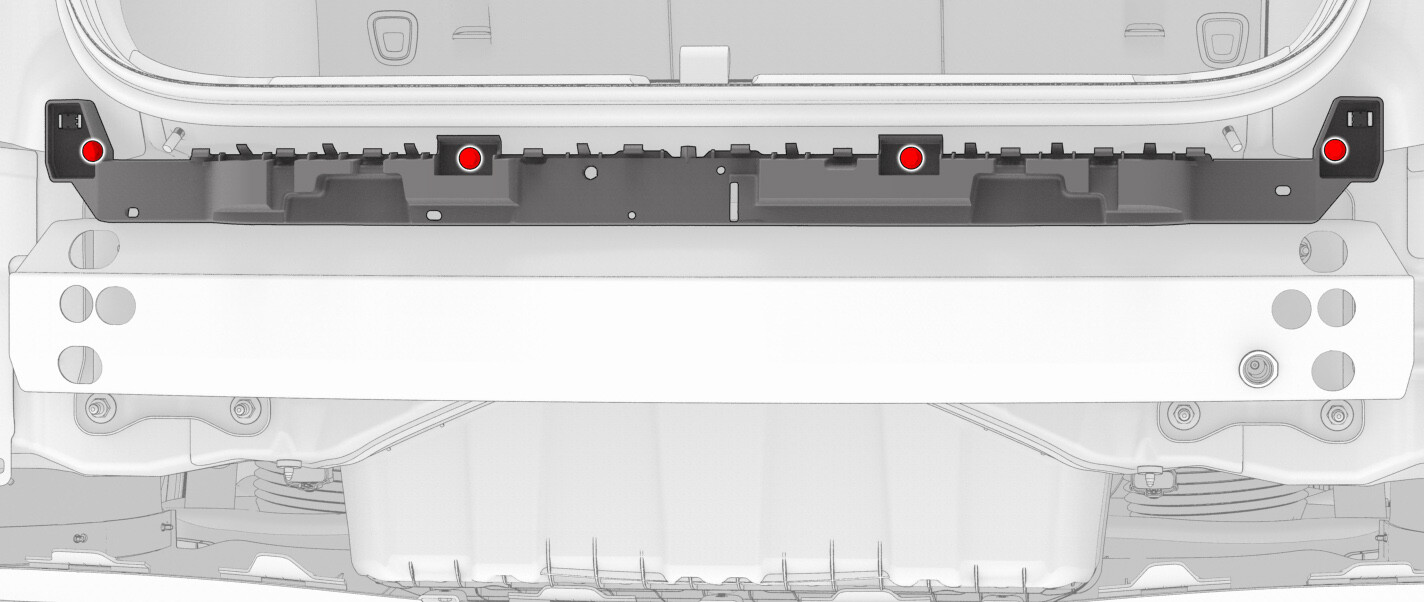

  5. 拆卸将后部中央支架固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件

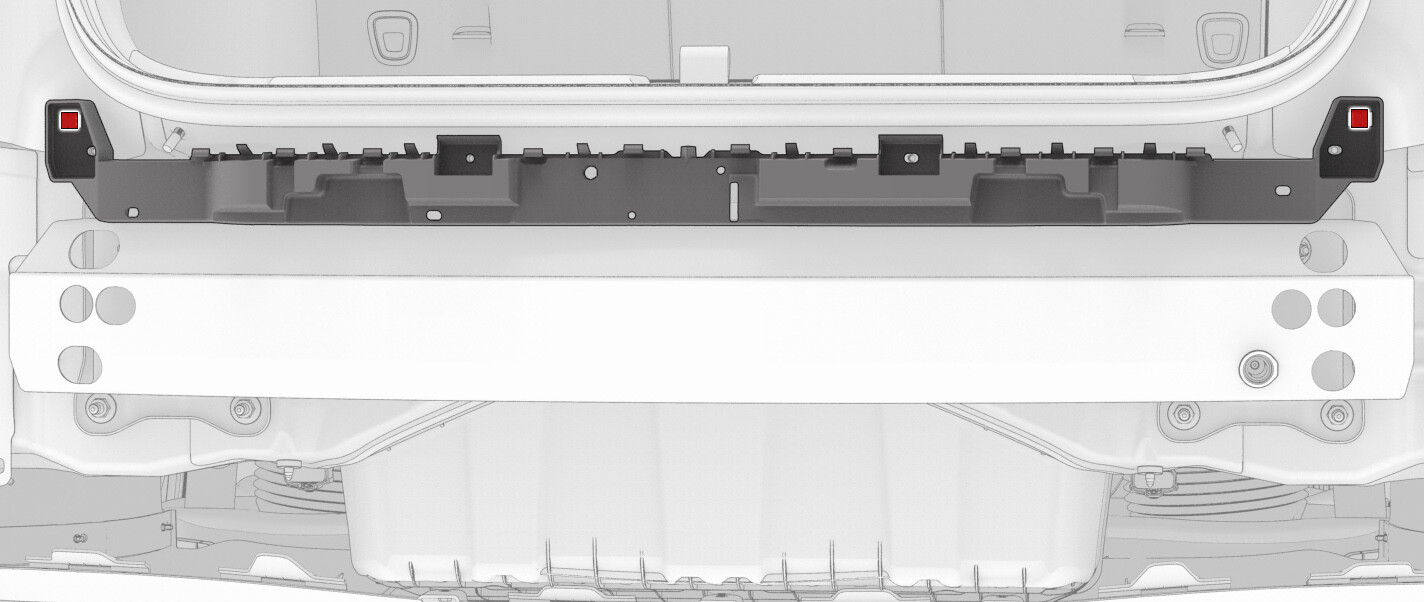

  6. 松开将后部中央支架两端固定到车身的锁片。
    提示: 执行此步骤时可能需要他人帮助。
  7. 将后部中央支架从车上拆下。

安装

  1. 将后部中央支架放置到车上,然后安装将后部中央支架两端固定到车身的锁片。
    提示: 执行此步骤时可能需要他人协助将支架固定到位。
  2. 安装将后部中央支架固定到车身的螺栓。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  3. 安装将后部蓝牙被动式进入天线电气线束固定到后部中央支架的夹子。
  4. 安装将蓝牙被动式进入模块固定到车身的螺栓。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  5. 将电气线束连接器连接到后部蓝牙被动式进入模块。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保红色锁片完全接合。
  6. 安装后饰板。请参阅饰板 - 后(拆卸和安装)
