机电制动助力器总成（非结构化电池组）（右侧驾驶）（拆卸和更换）

校正代码 33201102 1.68 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-06-26: 更改了制动器排放方法，仅通过内侧阀进行排放。

拆卸

  1. 打开右侧前车门，降低右侧前车窗。
  2. 将驾驶位座椅移至最后端。
  3. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  4. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  5. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  6. 拆卸 12V 电池。请参阅 12V/低压电池（拆卸和更换）。
  7. 拆下 LH 和 RH 雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  8. 拆下前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  9. 拆卸雨刮器模块。请参阅 雨刮器模块（拆卸和更换）。
  10. 拆下将新鲜空气进气槽固定到支柱塔支架的螺栓。
  11. 从隔板螺柱（2 个）上松开新鲜空气进气槽，然后将进气槽从车辆上拆下。

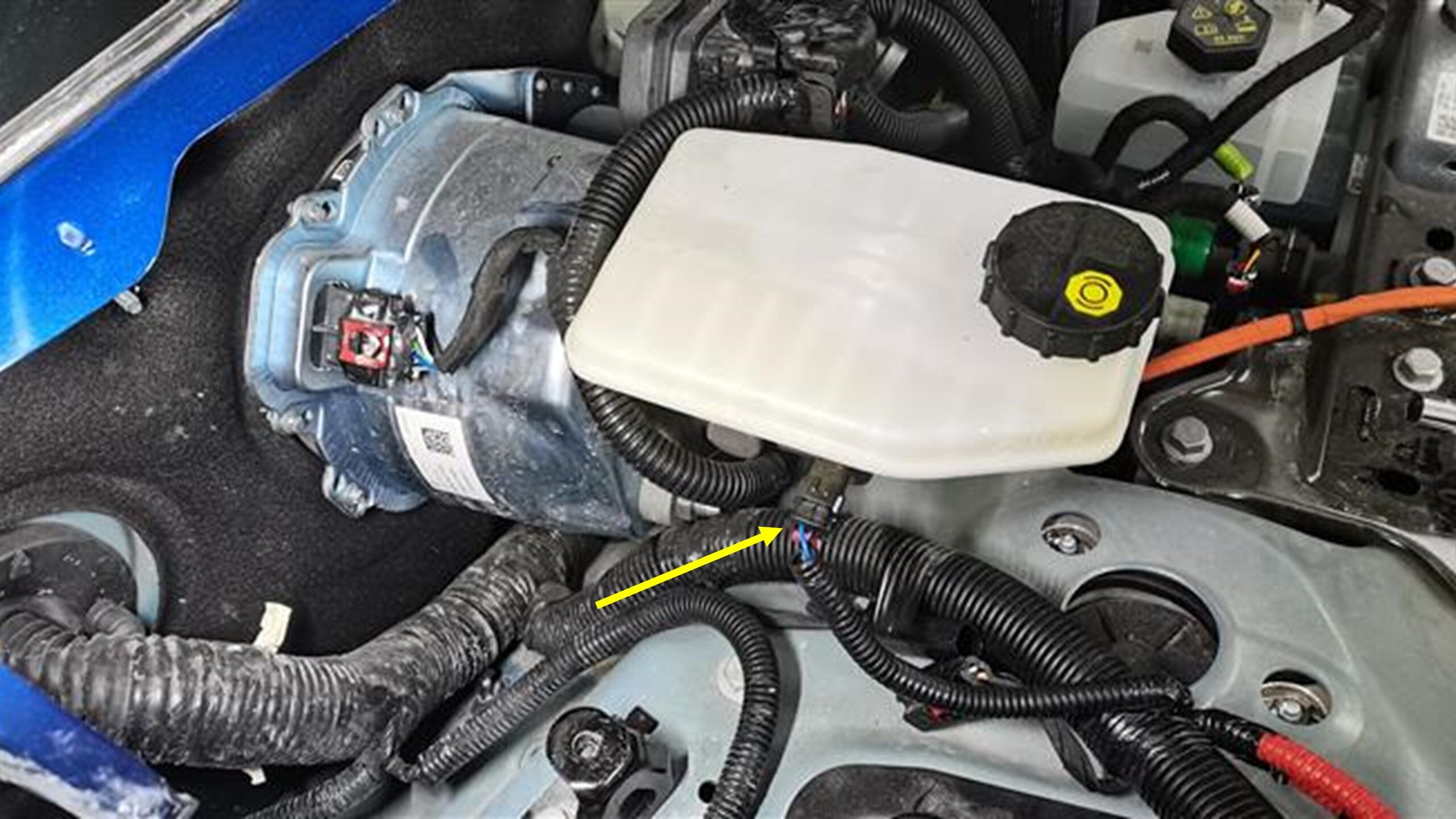

  12. 松开锁片，然后断开制动液储液罐电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。

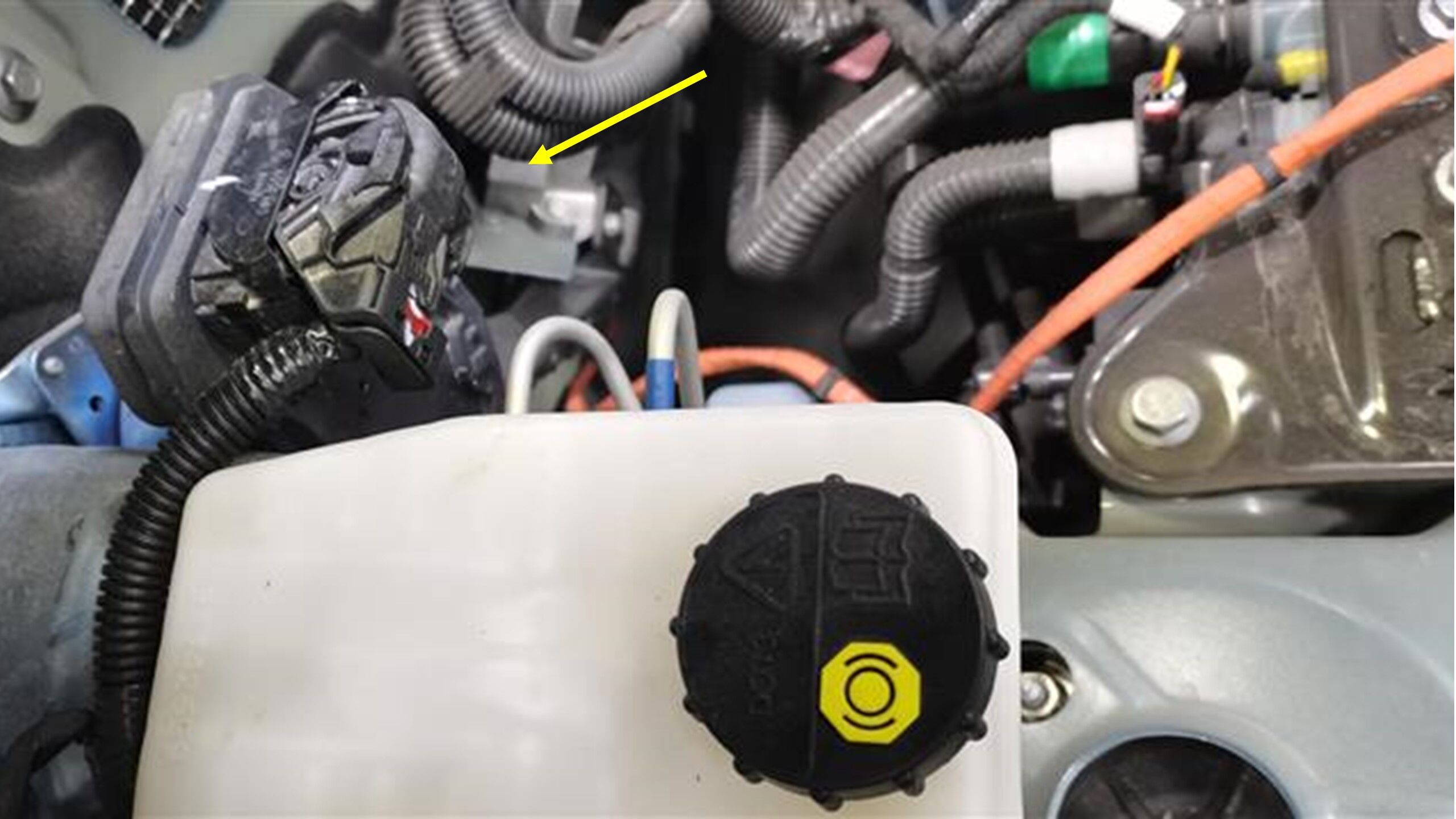

  13. 松开锁片，然后断开线束连接器 (x2) 与制动助力器总成之间的连接。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  14. 在制动助力器和储液罐区域下方放置吸收性材料。
  15. 使用制动液吸管清除储液罐中的制动液。

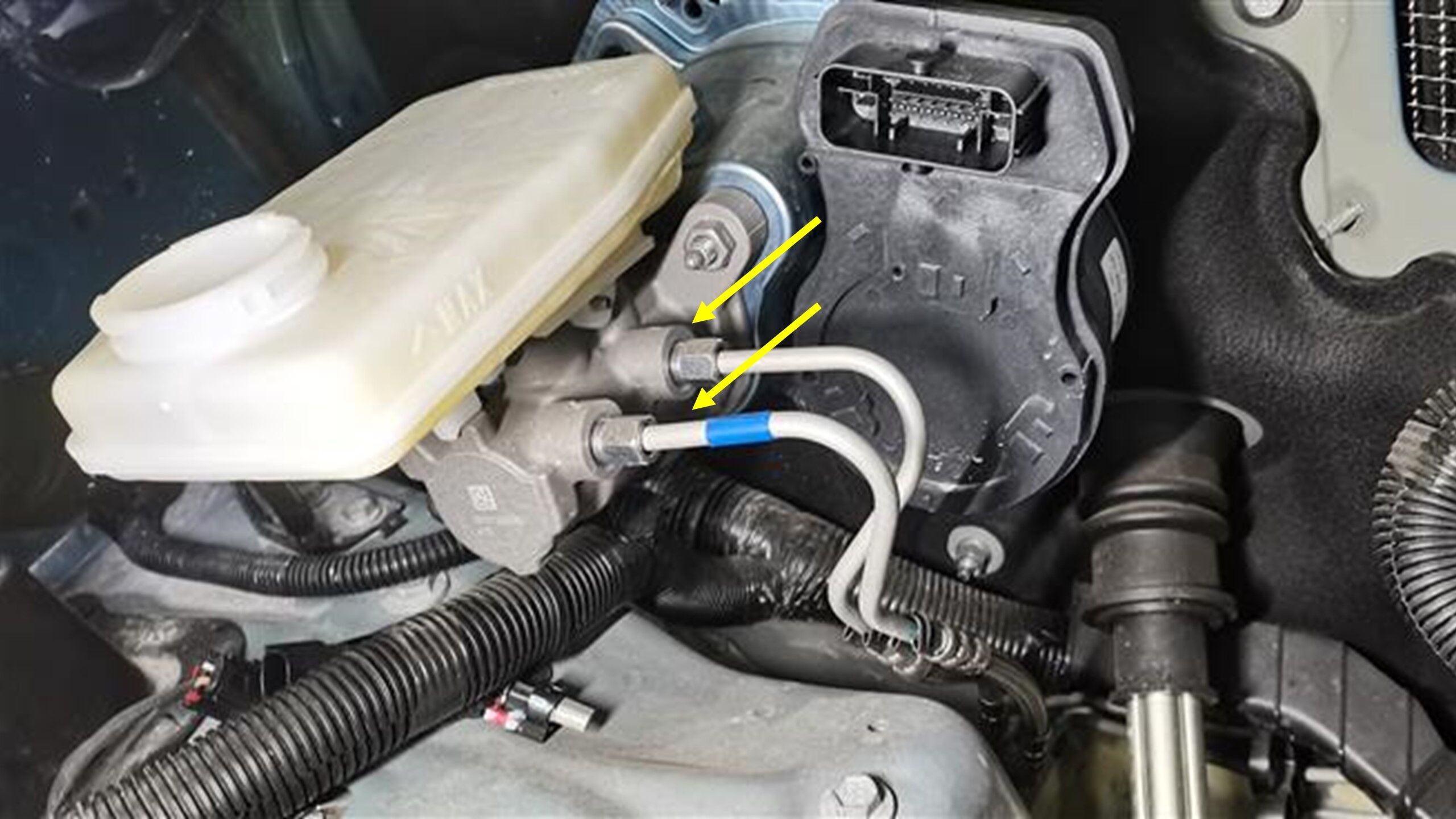

  16. 断开制动管路 (x2) 与主缸的连接。
    提示
    推荐使用以下工具
    • 12 mm 12pt combination wrench
    • 12 mm flare nut crowfoot socket
  17. 拆下驾驶位脚部空间。请参阅 盖板 - 脚部空间 - 驾驶位（拆卸和更换）。

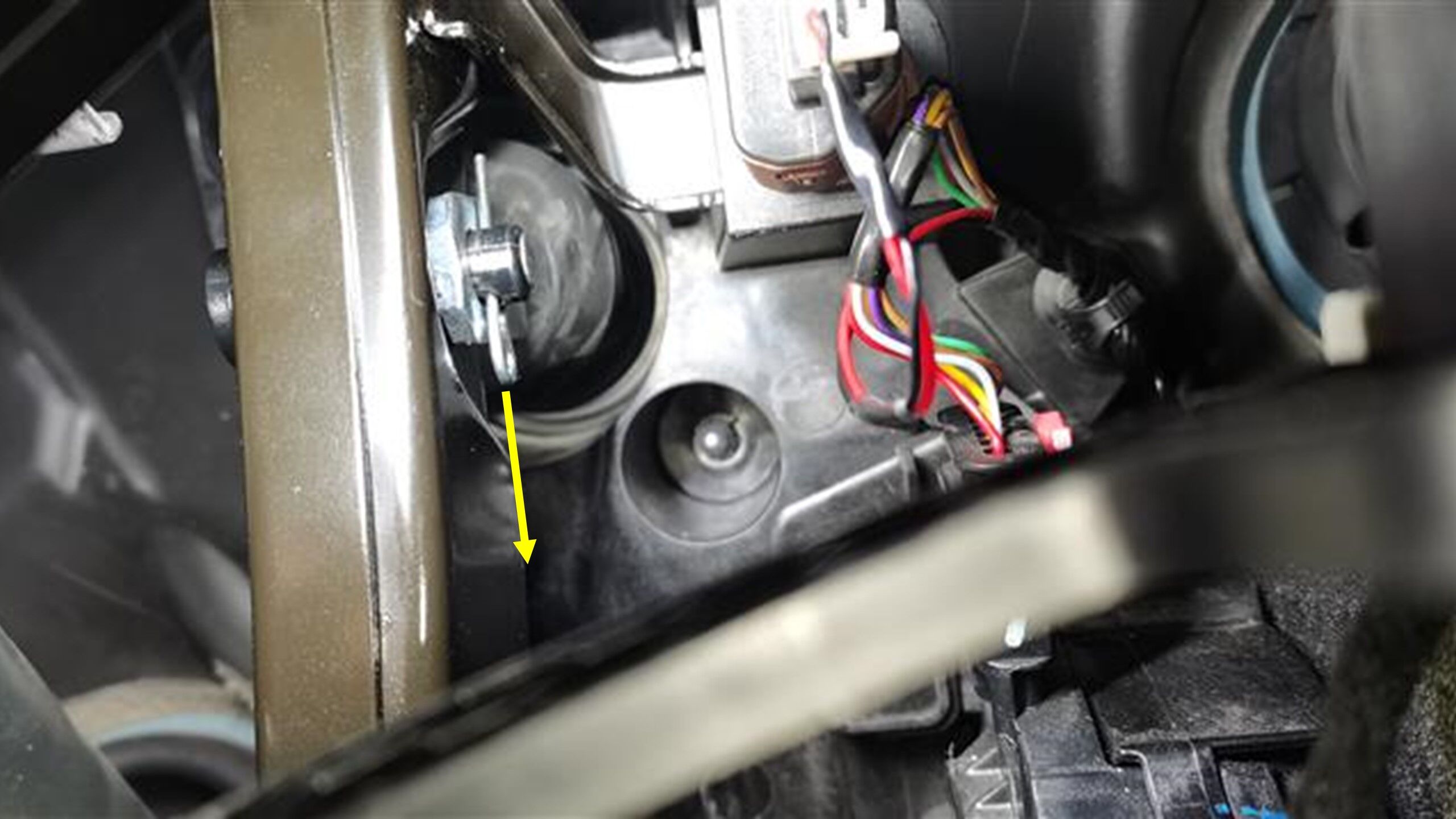

  18. 从制动踏板总成的叉杆销上拆下开口夹，然后拆下叉杆销。

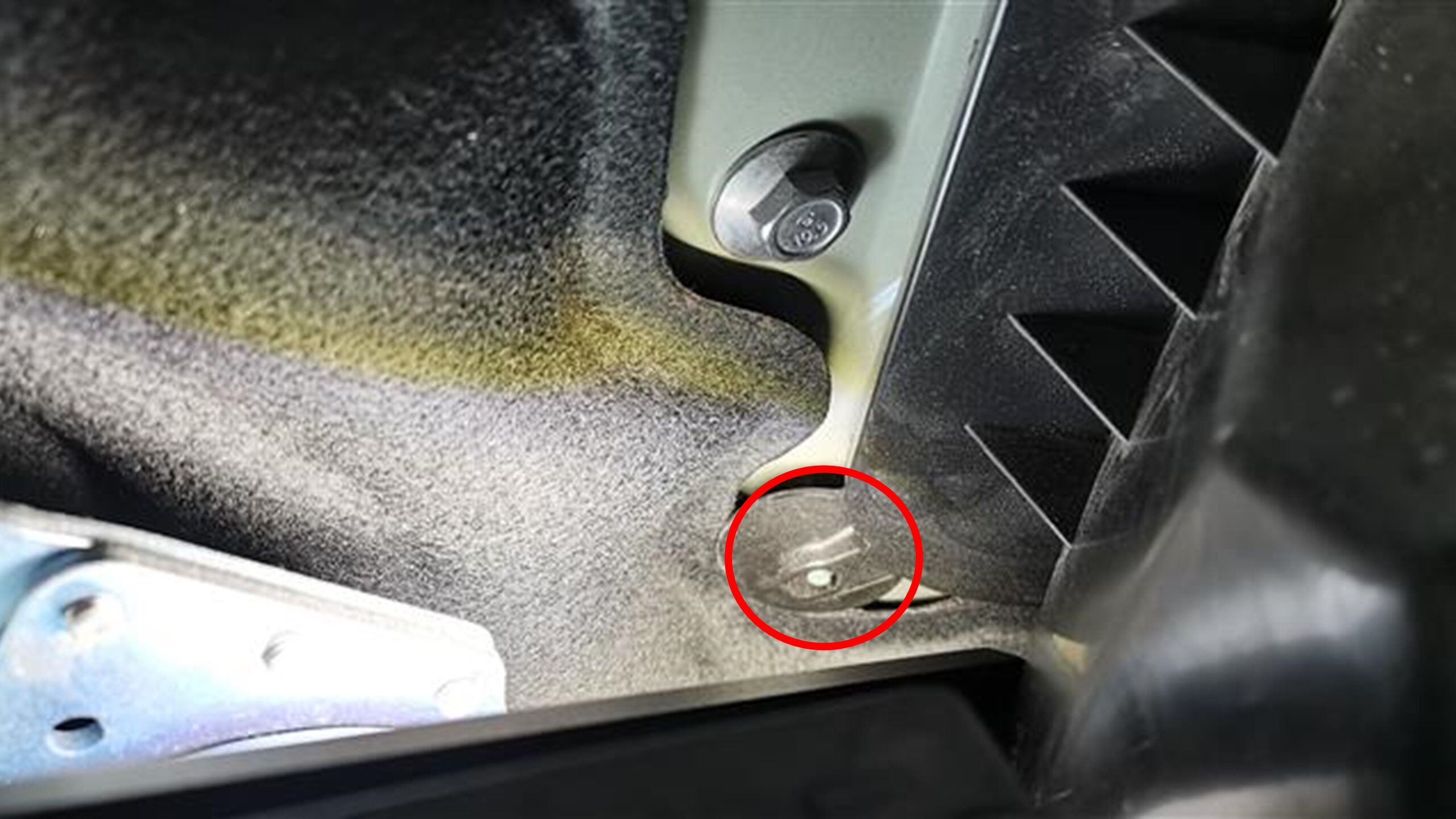

  19. 拆卸并弃置将制动助力器固定到隔板的螺母，然后将制动助力器总成从车辆上拆下。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
    • 6 英寸加长件

安装

安装程序与拆卸程序相反，以下各项除外：

  1. 安装新的螺母，将制动助力器固定到隔板。
    16.5 Nm (12.2 lbs-ft)
  2. 重新部署固件。请参阅 软件重新安装 - Toolbox。
  3. Bleed the LH and RH front brake calipers through the brake calipers' inner bleed valves until clean fluid without air bubbles flows out of the caliper.
    注
    It is not necessary to bleed the brake calipers through the outer bleed valves.
    1. Flush the LH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    2. Flush the RH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    3. Bleed the LH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    4. Bleed the RH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    5. Make sure to perform the brake stiffness test. See 制动液排放/冲洗 for details.
