八通阀（拆卸和更换）

校正代码 18400202 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格：八通阀（拆卸和更换）。
描述 扭矩值 推荐工具 重复使用/更换 备注
将八通阀固定到超级歧管的螺钉（4 个）
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
更换

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  4. 拆卸新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 拆卸 12V 电池。请参阅12V/低压电池（拆卸和更换）。
  7. 拆卸冷却液罐。请参阅冷却液罐（拆卸和更换）。

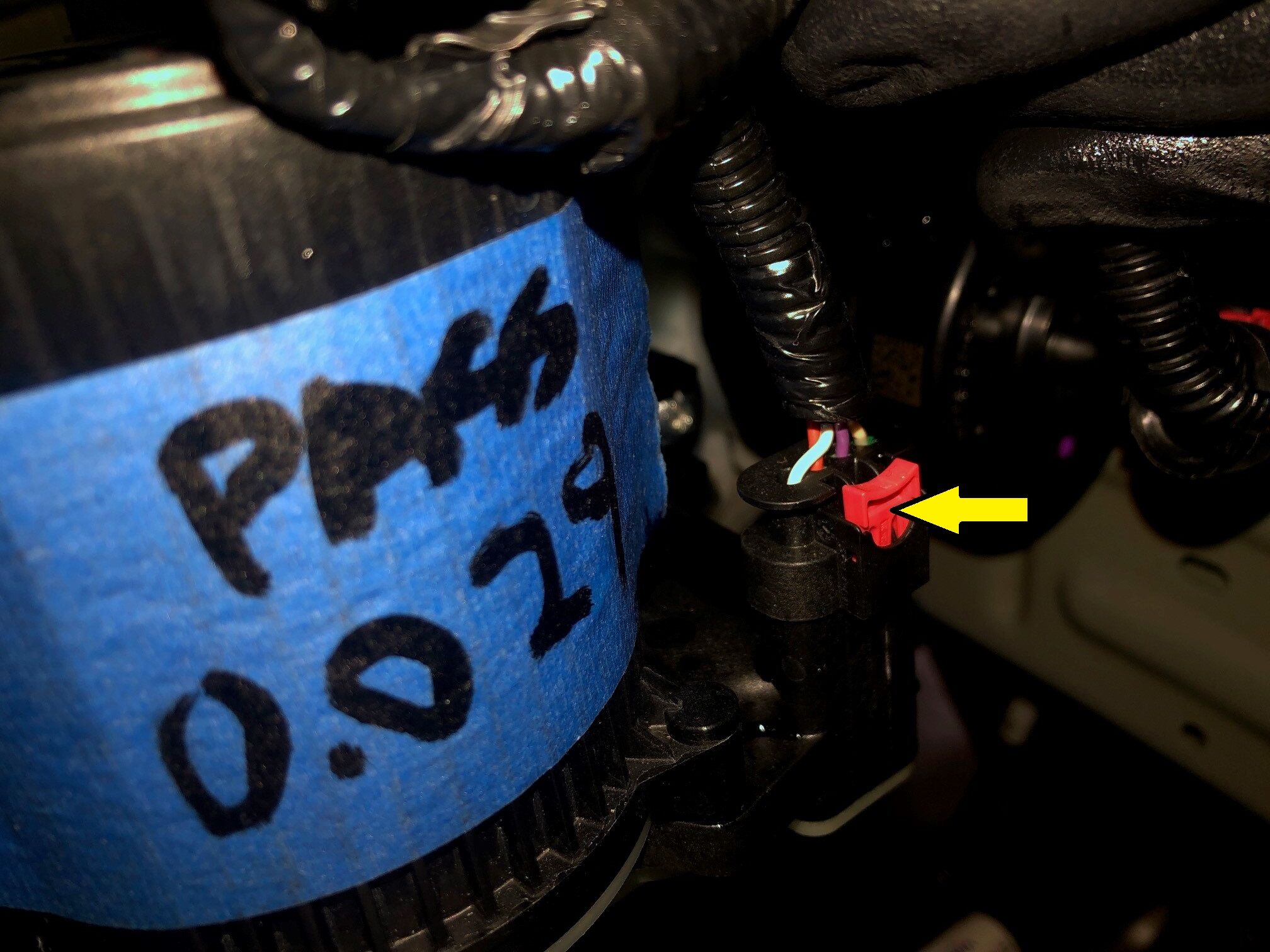

  8. 松开连接器锁，然后断开八通阀连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

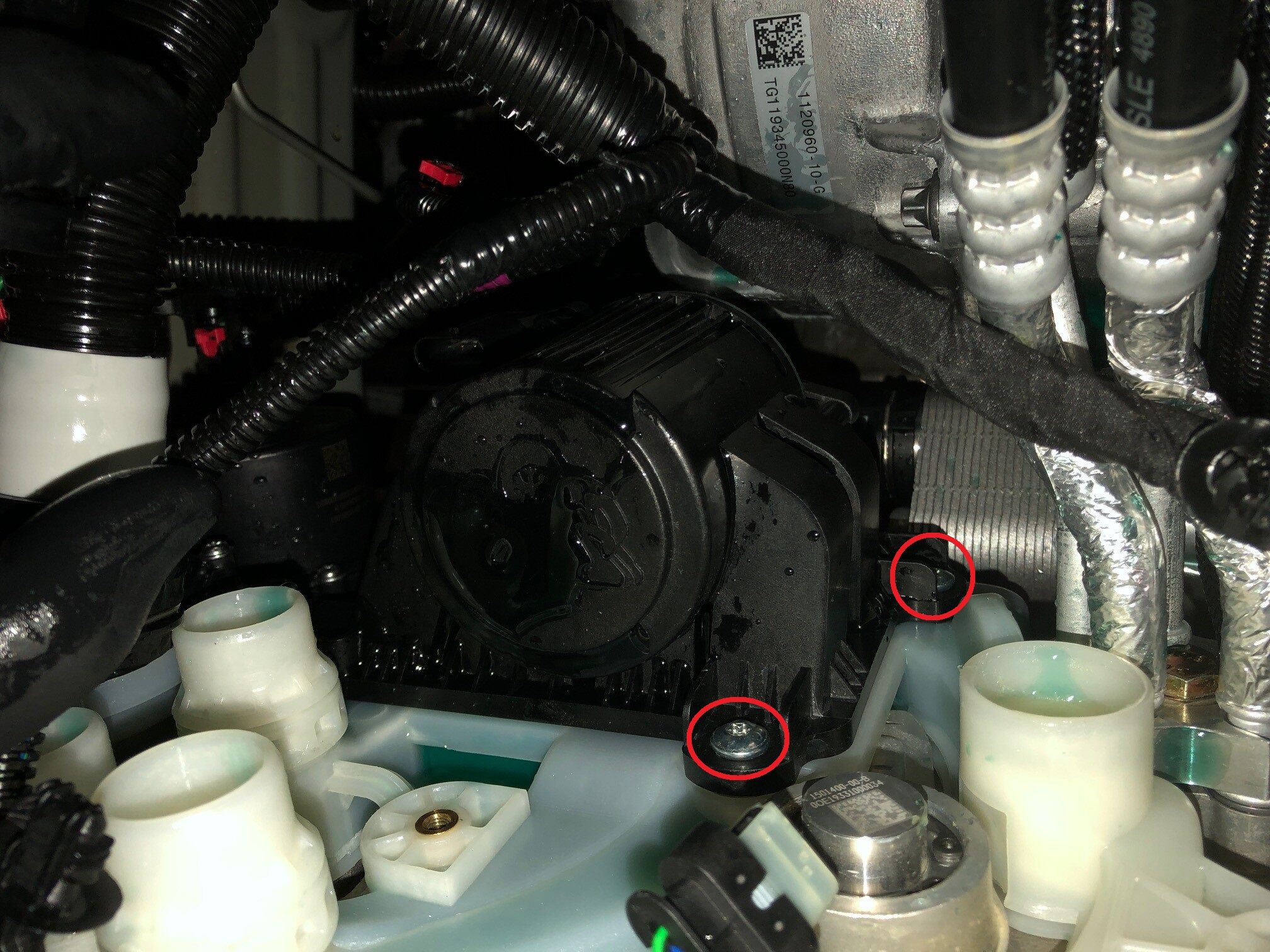

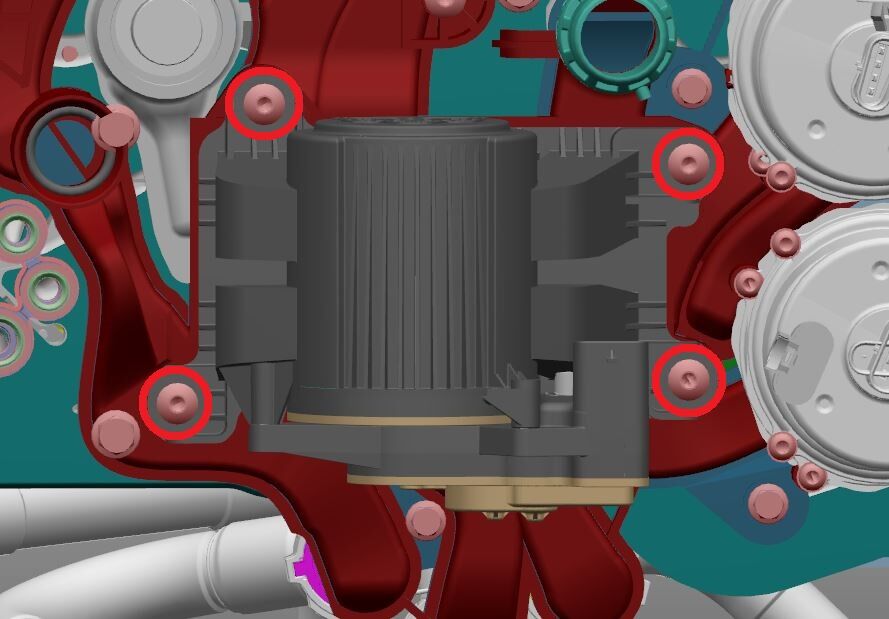

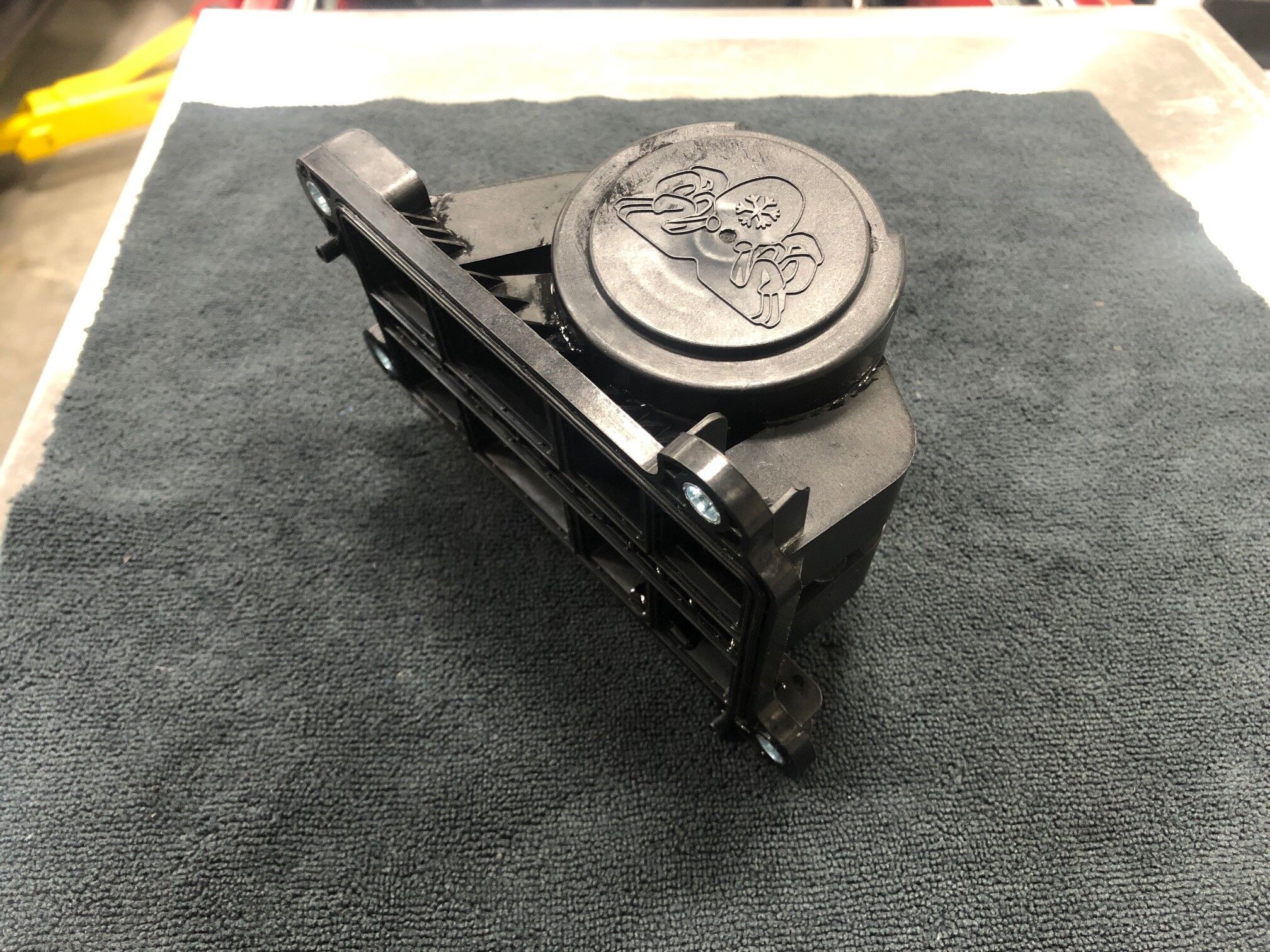

  9. 拆卸将八通阀固定到超级歧管的螺钉（4 个），然后将八通阀从车辆上拆下。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒

安装

  1. 将八通阀放置到超级歧管上，然后安装将八通阀固定到超级歧管的螺钉（4 个）。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注

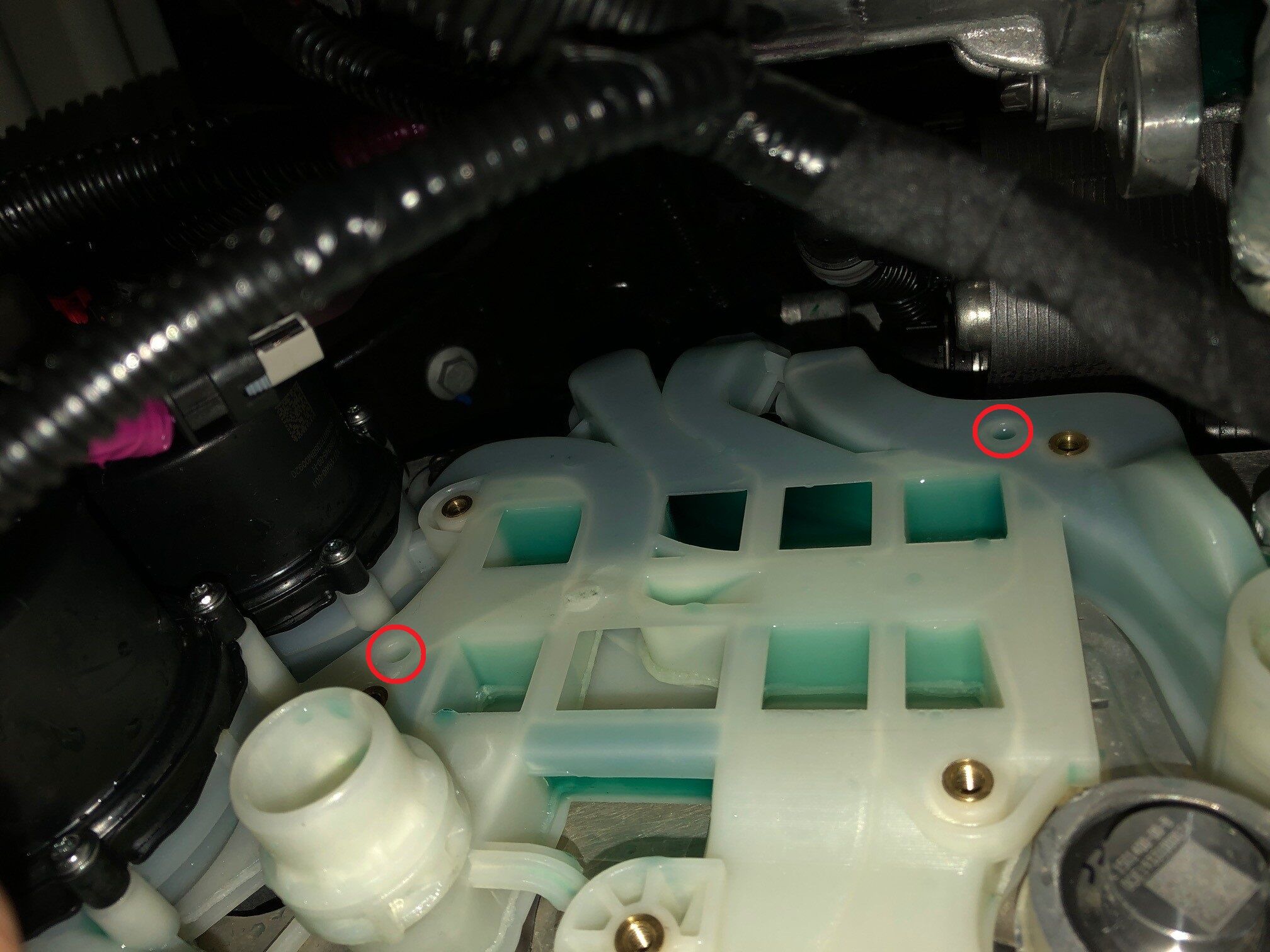

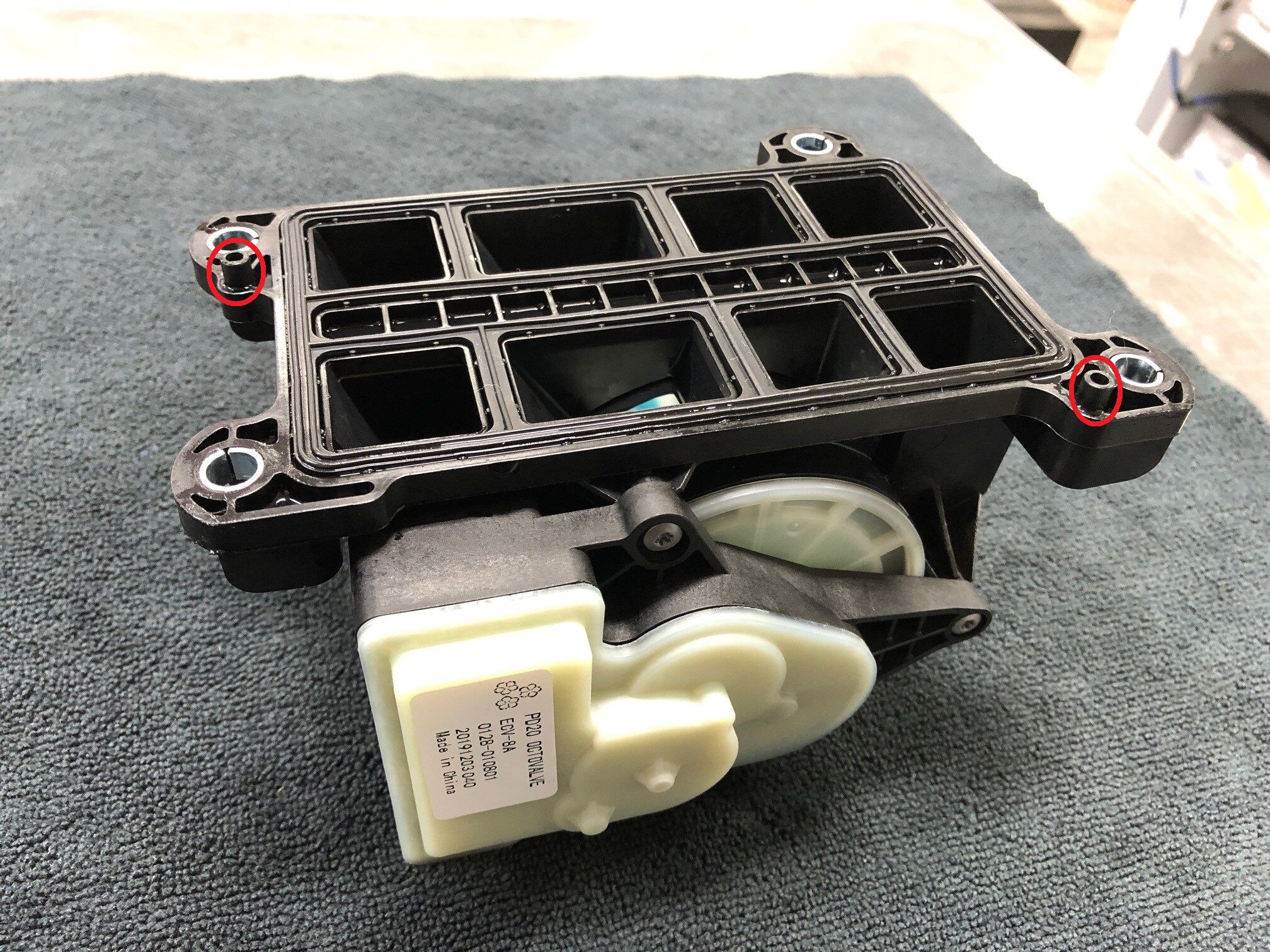

    确保八通阀上的定位销与超级歧管接合后再安装紧固件。八通阀需要与超级歧管齐平才能正确密封。
    提示： 推荐使用以下工具：
    • T25 梅花套筒
  2. 连接八通阀连接器，然后接合连接器锁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  3. 安装冷却液罐。请参阅冷却液罐（拆卸和更换）。
  4. 安装 12V 电池。请参阅12V/低压电池（拆卸和更换）。
  5. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  7. 在 Toolbox 中，点击Actions/Autodiag选项卡，在搜索字段中输入 "Thermal"，点击TEST-SELF_VCFRONT_X_FIVE-WAY-VALVEvia Toolbox: (link)via Service Mode: Thermal ➜ Coolant System ➜ Coolant Valve Test，再点击Run，然后等待例行程序完成。
  8. 点击Actions/Autodiag选项卡，在搜索字段中输入 "Purge”，点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    ，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车辆未处于行驶状态。尽管出现停止消息，但计划仍在运行。此时可听到冷却液泵的声音。测试持续约 10 分钟。 在“维护模式增强版”中（请参阅维护模式增强版），可通过CAN Viewer子菜单监测冷却液泵速度。 怠速 = ~1500 RPM。测试速度将在 3500-6500 RPM 之间变化，并在串联和并联之间促动阀门。将车辆置于行驶状态将停止此例程。如果速度徘徊在 7000 RPM，则说明泵存在气锁状况；请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 与 MAX 线之间。完成后，选择窗口右上角的“X”关闭。
  9. 检查冷却液液位，必要时加满。
    Informational PurposesAn informational icon, calling your attention
    注
    确保液位处于 Max 线处。
  10. 安装冷却液罐罐盖。
  11. 点击Actions/Autodiag选项卡，在搜索字段中输入 "Thermal”，点击TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    ，再点击Run，然后等待例行程序完成。
  12. 断开 Toolbox，然后从车上取出笔记本电脑。
  13. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  14. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  15. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  16. 升起 LH 前车窗并关闭 LH 前车门。
