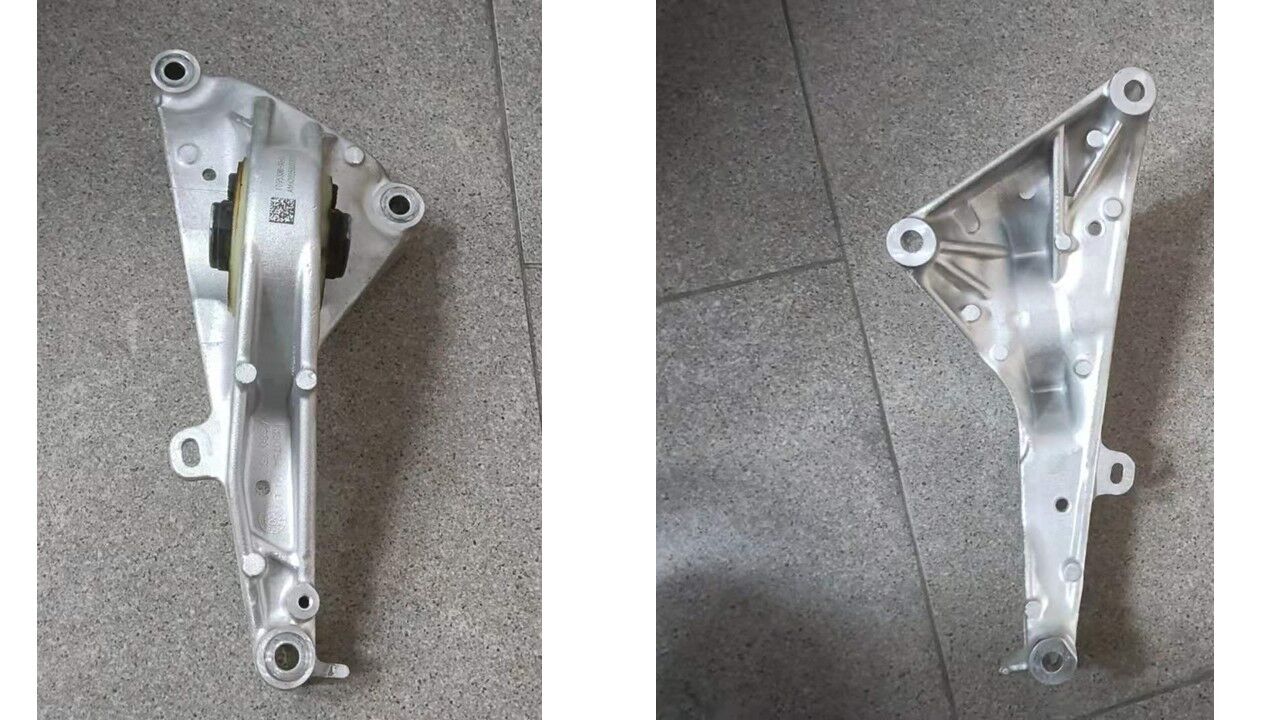

支座 - 前驱动单元 - LH(拆卸和更换)

校正代码 39012600 3.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 26 日:重新组织了程序。

拆卸

  1. 拆下前副框架总成。请参阅副车架总成 - 前(双电机)(拆卸和安装)

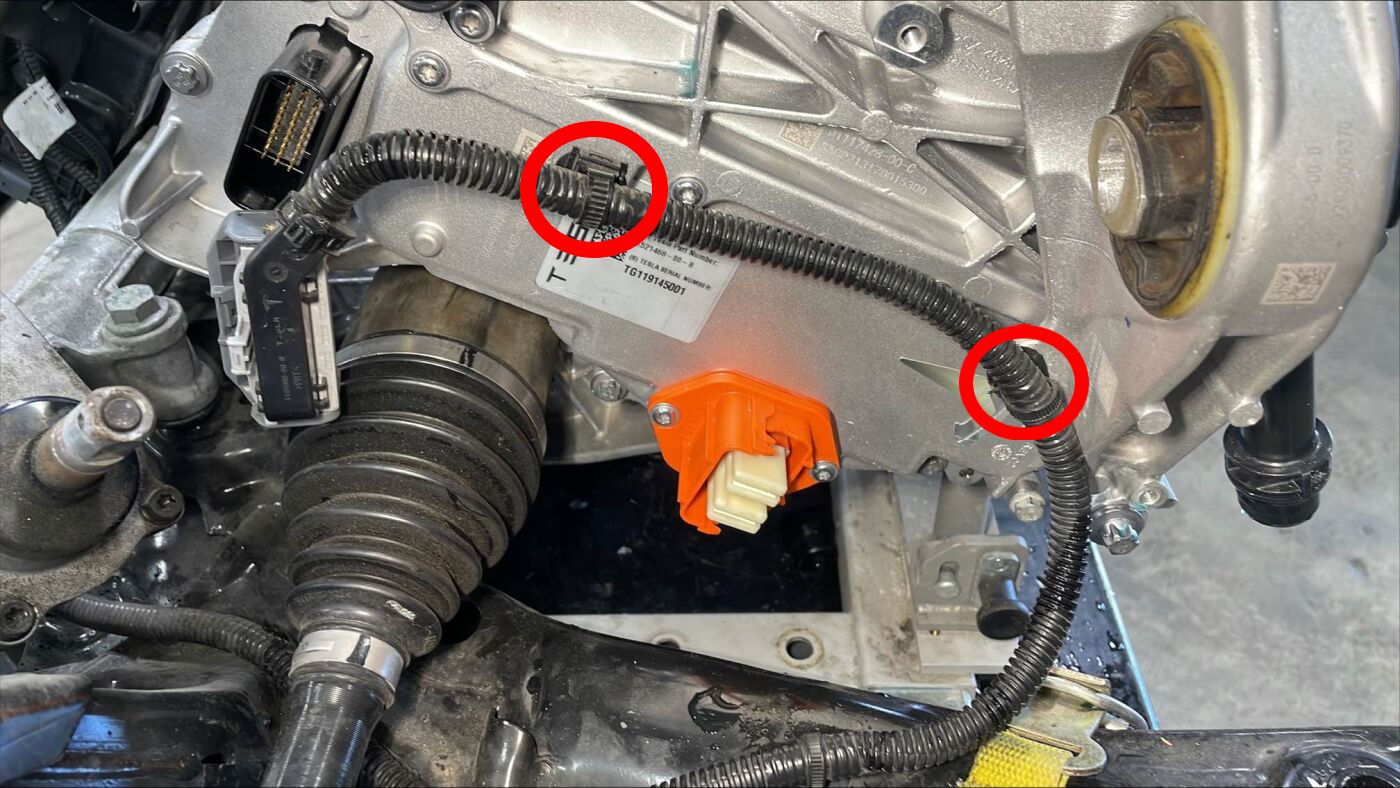

  2. 拆下将前驱动单元线束固定到前驱动单元逆变器的夹子 (x2)。

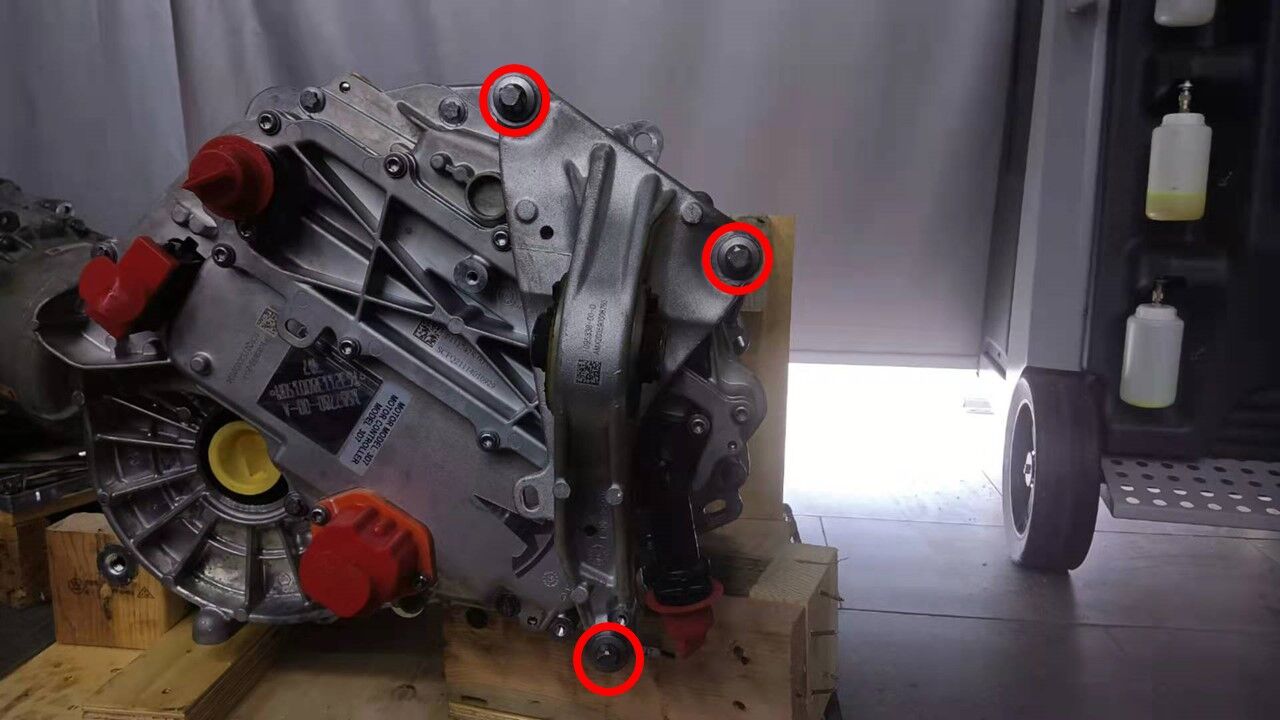

  3. 拆下将前驱动单元 LH 支座固定到前驱动单元的螺栓 (x3)。
    35 Nm (25.8 lbs-ft) + 55 degrees
    提示: 推荐使用以下工具:
    • 棘轮/扭矩扳手
    • External Torx E14

安装

  1. 安装将前驱动单元 LH 支座固定到前驱动单元的螺栓 (x3)。
    35 Nm (25.8 lbs-ft) + 55 degrees
    提示: 推荐使用以下工具:
    • 带角度测量的扭矩扳手
    • External Torx E14
  2. 安装将前驱动单元线束固定到前驱动单元逆变器的夹子 (x2)。
  3. 安装前副框架总成。请参阅副车架总成 - 前(双电机)(拆卸和安装)
  4. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
