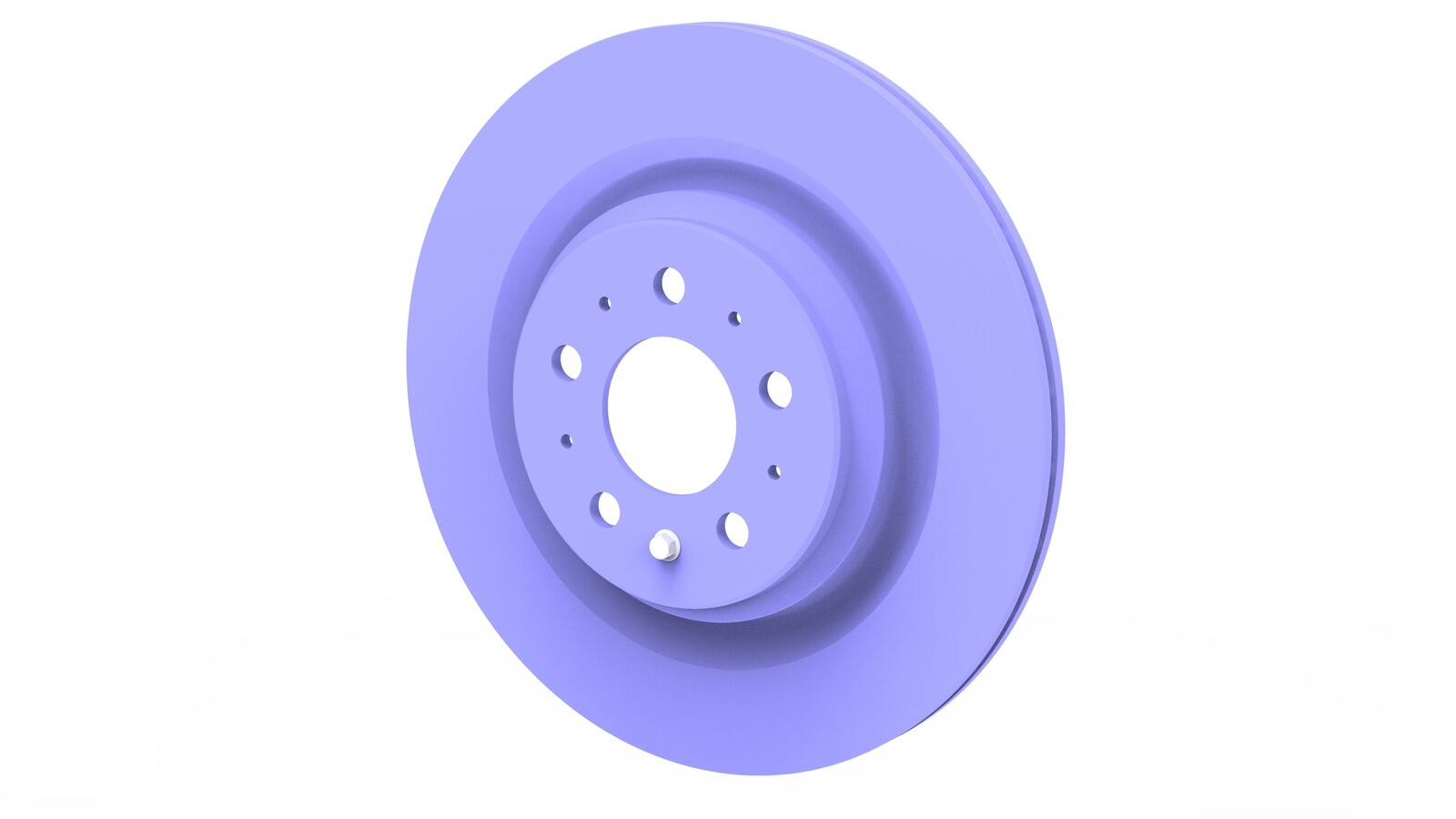

制动盘 - 后 - LH(拆卸和更换)

校正代码 33010202 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 11 月 22 日:添加了有关更换单个制动盘的额外信息。
  • 2023 年 6 月 15 日:添加了“使用制动钳扩张器将活塞手动推回到制动钳中”的步骤,以及“执行制动片磨合操作时,需单独添加校正代码 33013000”的提醒。
  • 2023 年 6 月 15 日:添加了完整程序概览视频,仅作为补充材料。
  • 1109954-00-A 制动钳扩张器
Informational PurposesAn informational icon, calling your attention
有关详细的制动规格,请参阅制动器
Informational PurposesAn informational icon, calling your attention
如果需要更换单个制动盘(由于损坏),则必须测量相应车轴制动盘的偏转值和厚度。请参阅制动盘 - 后 - LH(测量偏转值)
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

扭矩规格

http://service.tesla.com/user/documents 测试
表 1. 扭矩规格:制动盘 - 后 - LH
描述 扭矩值 推荐工具 重复使用/更换 备注
左后制动钳至左后转向节
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换
制动盘至轮毂轴承
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 举升车辆,拆下左后车轮。请参阅轮毂总成(拆卸和安装)
  2. 使用 Toolbox 将车辆置于电子驻车制动 (EPB) 维护模式。请参阅使用 Toolbox 释放驻车制动器
  3. 拆卸并弃置将左后制动钳固定到左后转向节的螺栓,从转向节上拆下制动钳,然后将制动钳挂在 S 型挂钩上。
    83 Nm (61.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18
    • 棘轮/扭矩扳手
  4. 使用制动钳扩张器工具将制动钳活塞推至完全打开位置。
    Informational PurposesAn informational icon, calling your attention
    这样可以为安装新的制动片留出更多空隙。
    Informational PurposesAn informational icon, calling your attention
    请确保活塞上切口位于两个锁片中间。
  5. 拆卸将制动盘固定到轮毂的螺栓,然后将制动盘从轮毂上拆下。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    早期生产的车辆可能没有配备将制动盘固定到轮毂的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手

安装

安装程序与拆卸程序相反,以下各项除外:

  1. 更换所有螺纹胶螺栓
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保制动软管可以向前弯曲,并且车辆降下时不会与车轮内衬接触。
  2. 将车辆换入驻车挡,即可退出电子驻车制动 (EPB) 维护模式并连接到驻车制动器。
  3. 至少将制动踏板踩下 5 次,以便制动片与制动盘接触。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必在行车前检查制动片是否正确就位。
  4. 磨合制动片。请参阅制动片 - 磨合
    Informational PurposesAn informational icon, calling your attention
    驾车时,请确保制动踏板触感和性能正常。
    Informational PurposesAn informational icon, calling your attention
    将校正代码 33013000 添加至到店保养。
