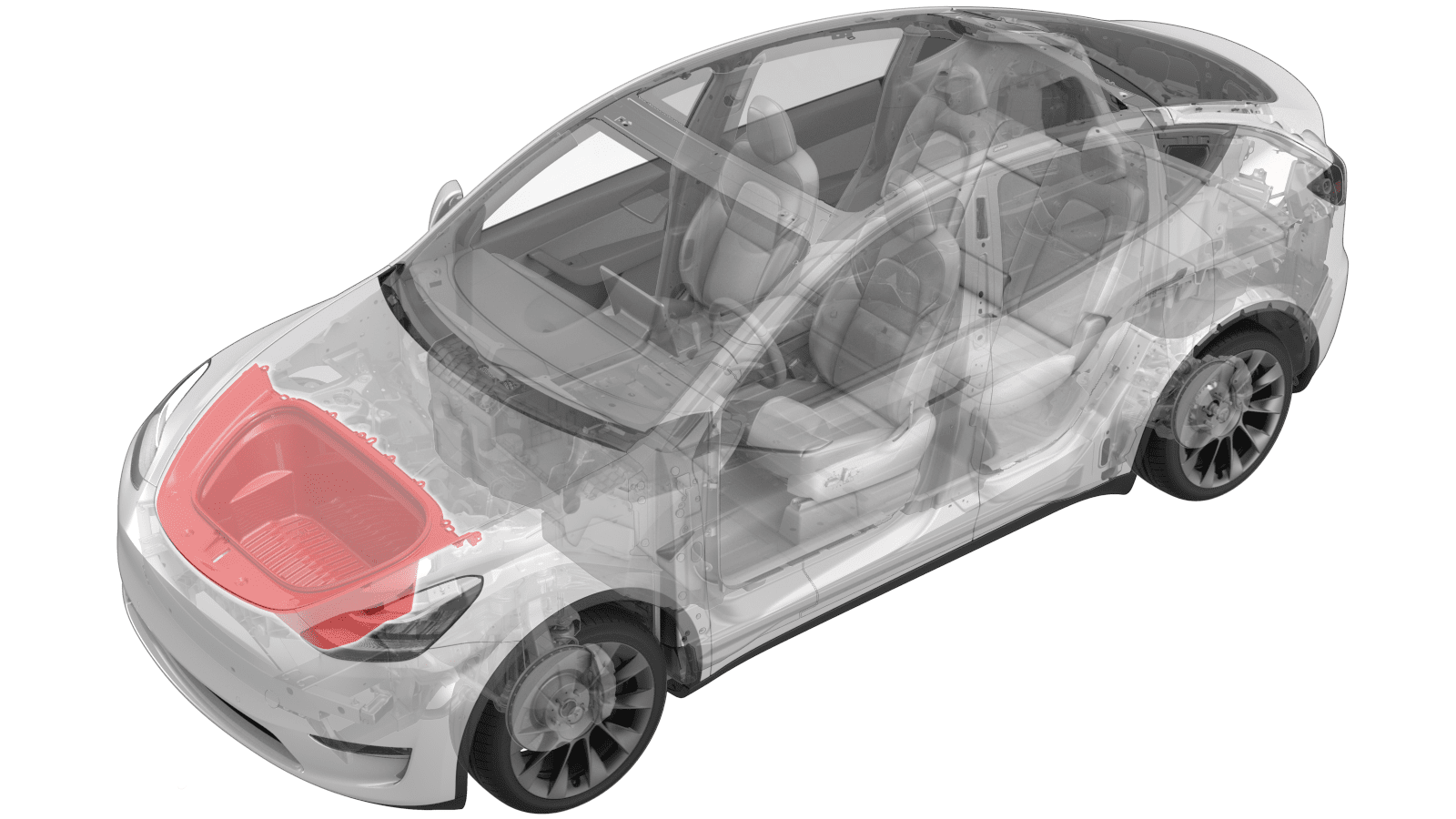

前备箱储物单元(拆卸和更换)

校正代码 15240702 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 4 月 4 日:添加了用于确定高压互锁回路线束分支的布线是否正确,以及是否可能损坏的检查。

扭矩规格

表 1. 扭矩规格前备箱储物单元(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
前备箱储物单元至车身紧固件
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
重复使用

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 拆下前备箱储物单元检修板。请参阅检修板 - 前备箱储物单元(拆卸和更换)
  3. 拆下前备箱储物单元毡毯。

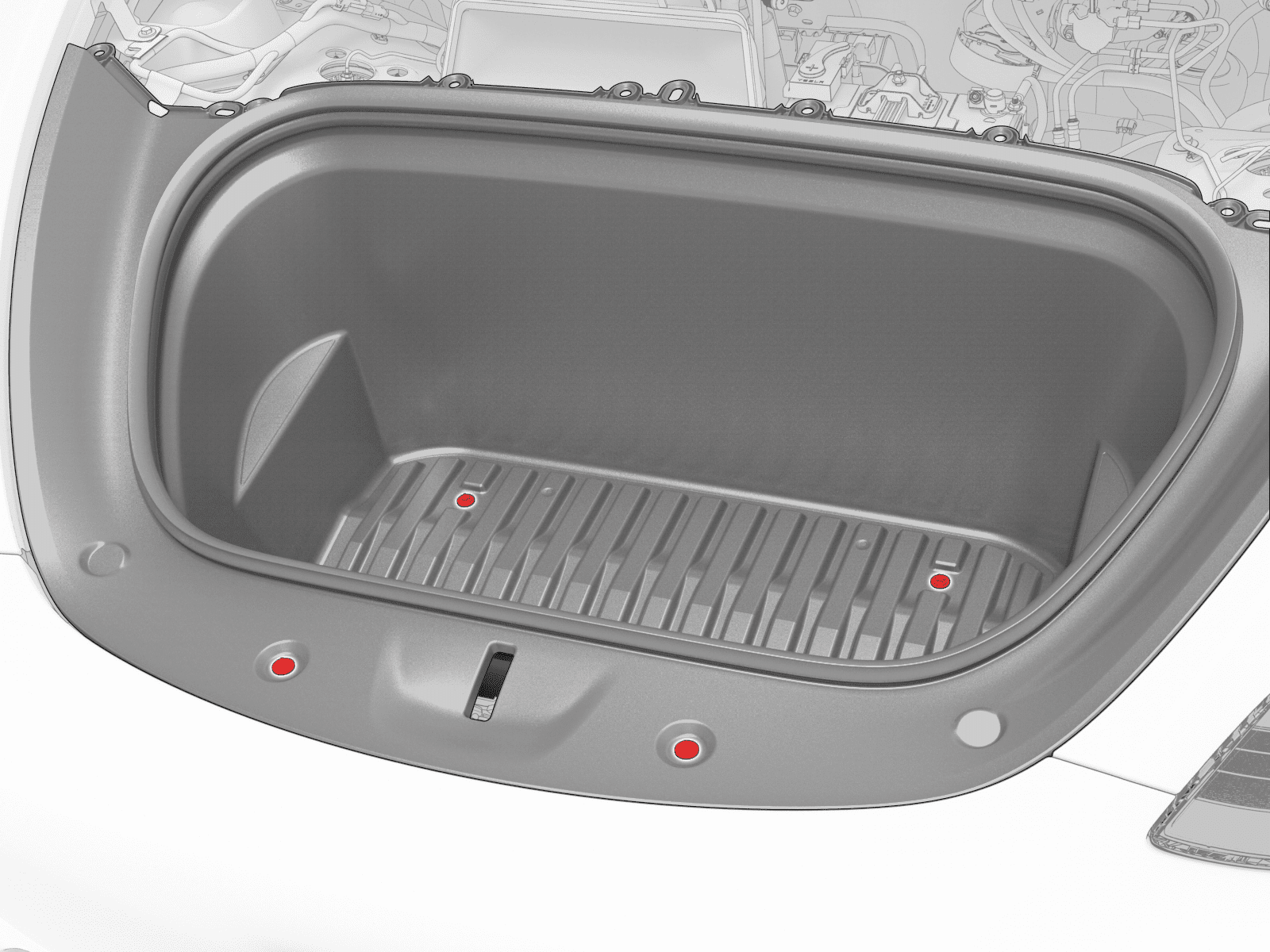

  4. 拆下将前备箱储物单元固定到车辆的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
  5. 松开将前备箱储物单元固定到清洗液储液罐颈部的夹子。

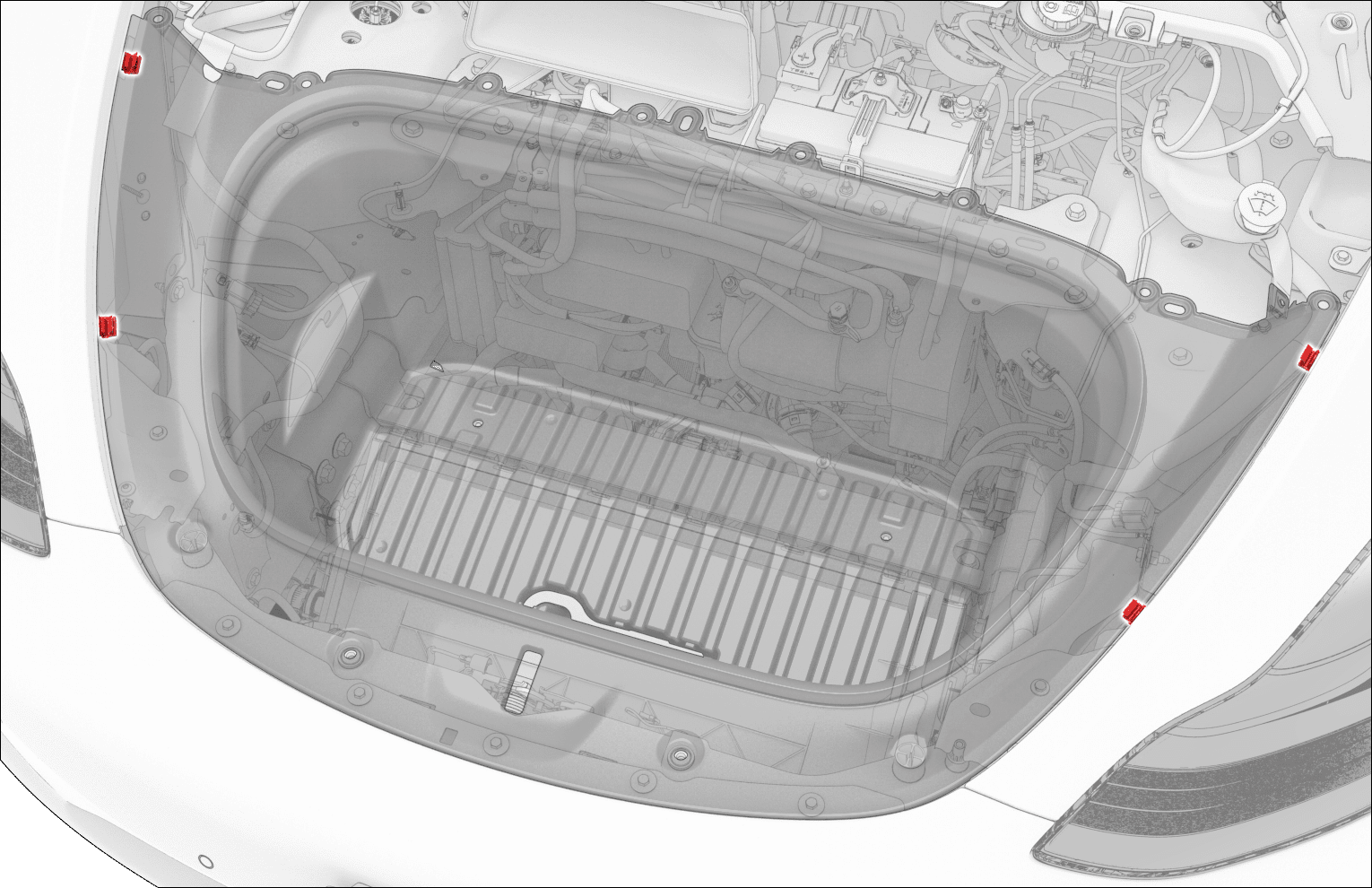

  6. 松开将前备箱储物单元固定到车辆的夹子 (x4),然后从车上拆下前备箱储物单元。
    Informational PurposesAn informational icon, calling your attention
    如要重新安装前备箱储物单元,请更换所有已损坏或丢失的夹子。
  7. 检查空调压缩机高压线束的高压互锁回路线束分支。
    1. 确保线束连接到左侧减震器塔连接器的部分没有碰到减震器塔支架。

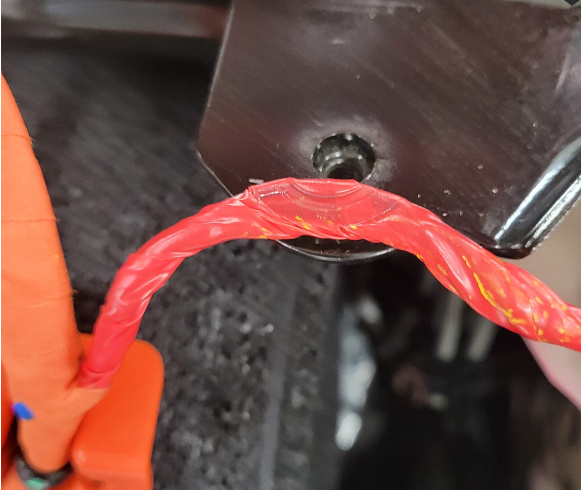

      图 1. 线束在减震塔支架上方布线不当
    2. 检查高压互锁回路线束的状况,确保其未被挤压变形,并且绝缘层未磨损露出裸线。
      图 2. 线束被挤压变形

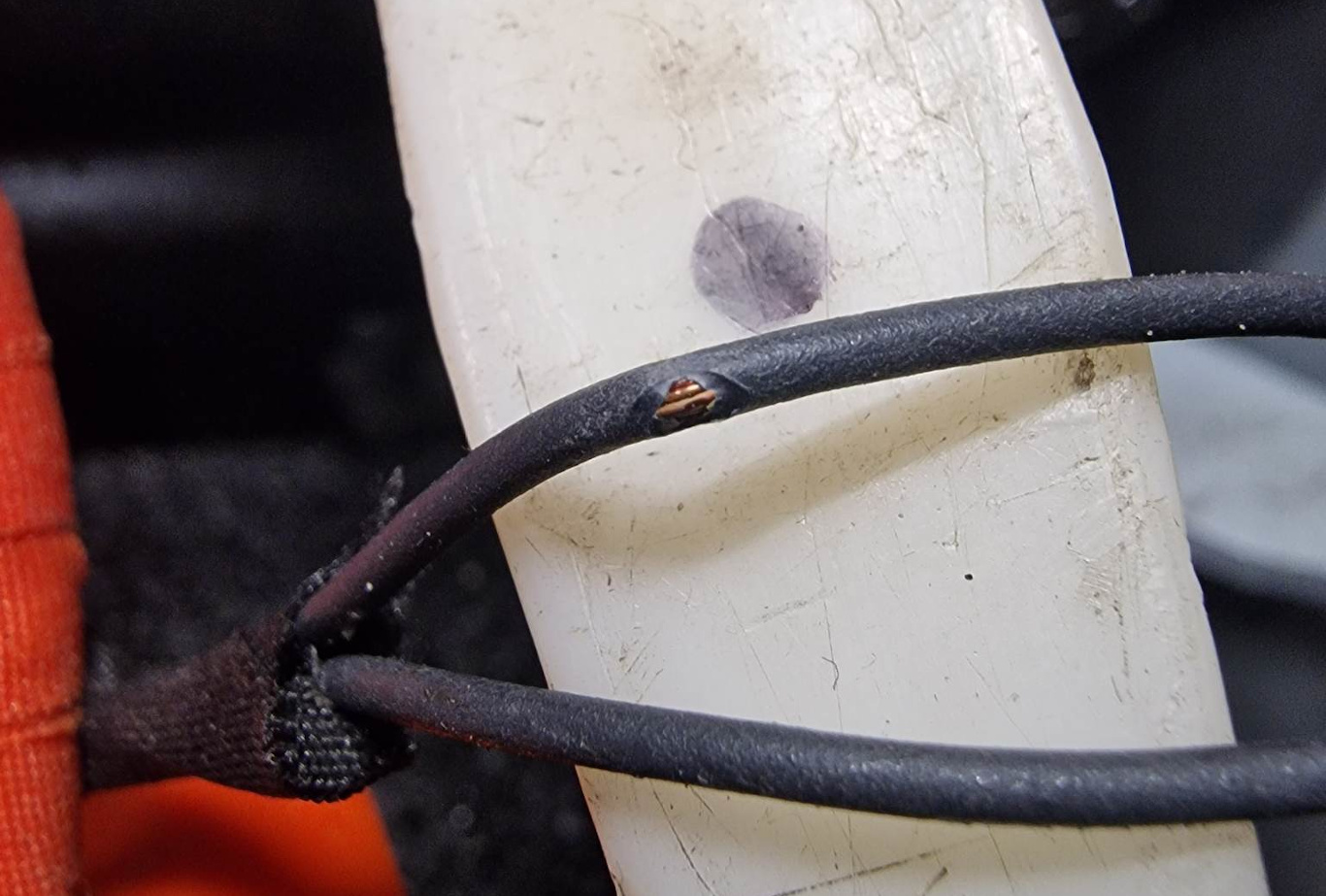

      图 3. 绝缘层磨损
    3. 如果电线损坏,则作为一项单独的活动进行电气线束维修。有关更多信息,请参阅维修文档
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      确保维修后的线束有足够的松弛度,使 LH 减震塔上的连接器没有应力。
  8. 如果要重新安装相同的前备箱储物单元,则此程序已结束。如果要安装新的前备箱储物单元,请继续执行下一步。

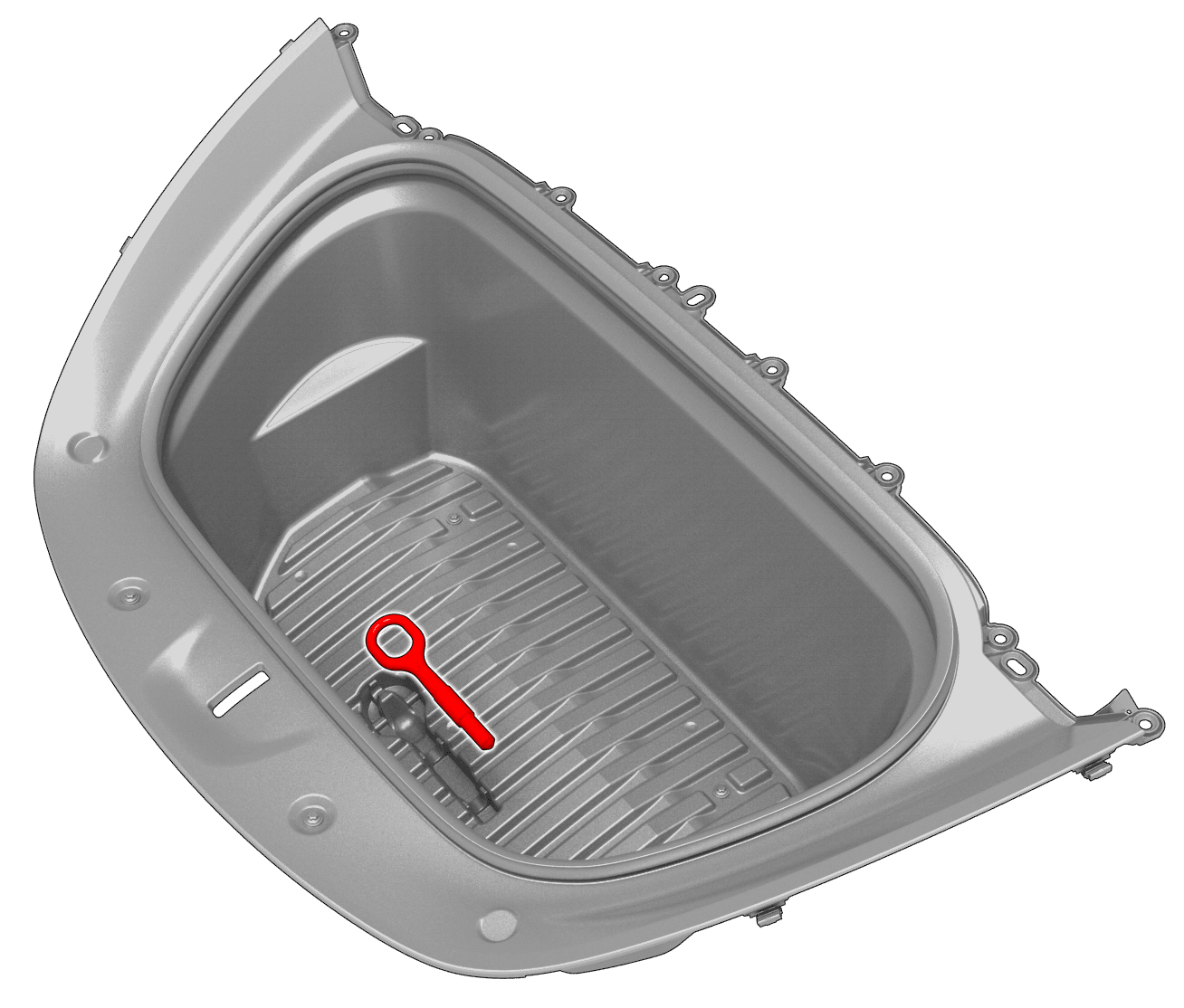

  9. 从前备箱储物单元中拆下拖钩。

安装

  1. 如果要安装相同的前备箱储物单元,请跳至第 3 步。如果要安装新的前备箱储物单元,请继续执行下一步。
  2. 将拖钩安装到前备箱储物单元中。
  3. 确保空调压缩机高压线束的高压互锁回路线束分支布线正确无误,远离减震塔支架,且并未靠在该支架上。

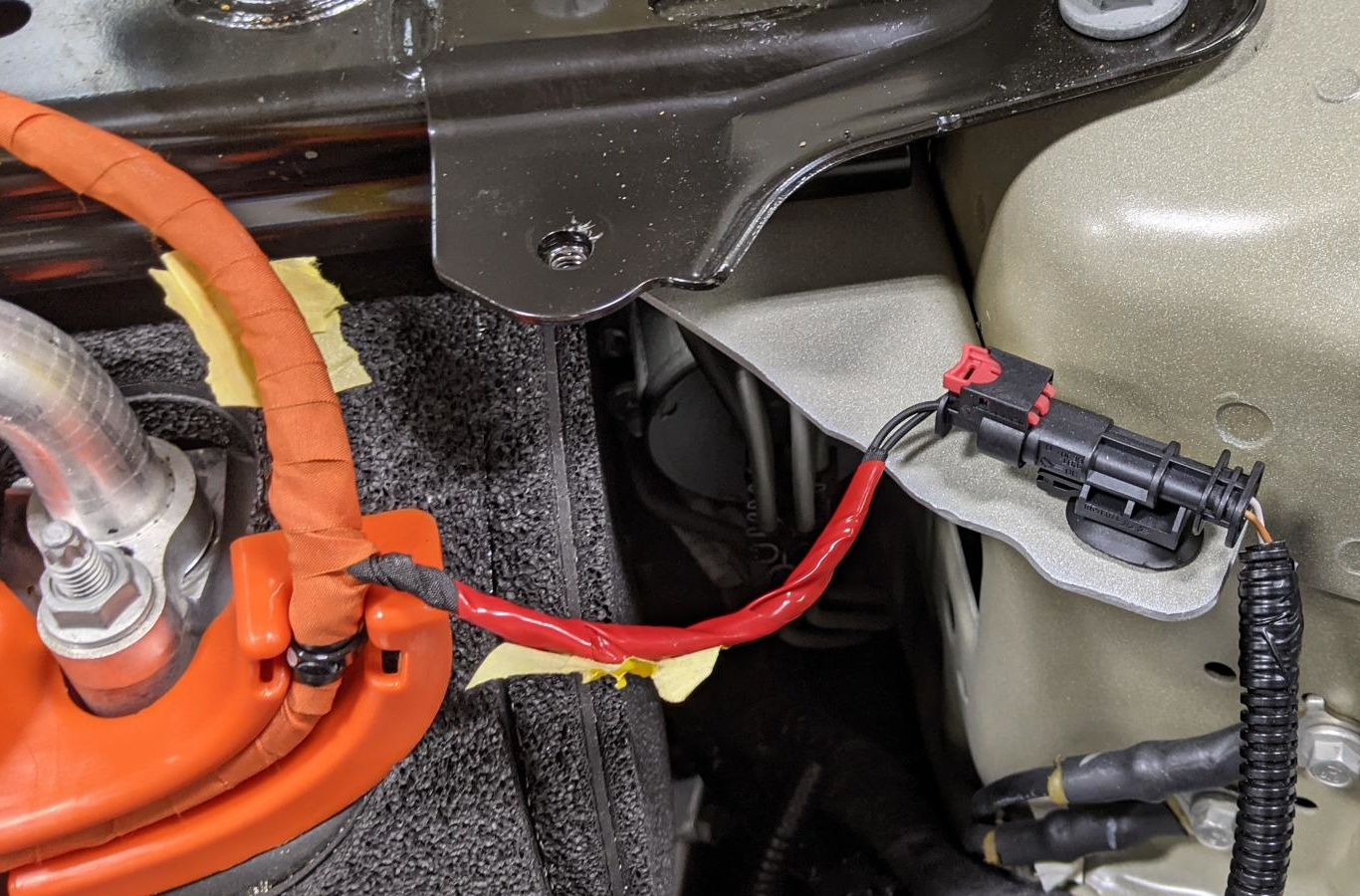

    图 4. 线束布线正确,远离减震塔支架
  4. 将前备箱储物单元安装到车辆中,然后紧固将前备箱储物单元固定到车辆的夹子 (x4)
    Informational PurposesAn informational icon, calling your attention
    确保前备箱储物单元的所有夹子均已锁入。
  5. 紧固将前备箱储物单元固定到清洗液储液罐颈部的夹子。
  6. 安装将前备箱储物单元固定到车辆的螺栓 (x4)
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
  7. 安装前备箱储物单元毡毯。
  8. 安装前备箱储物单元检修板。请参阅检修板 - 前备箱储物单元(拆卸和更换)
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
