车载诊断系统连接器(改装)
校正代码 00050300 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
-
所需工具:
- 1115191-00-A - 90 度 6 英寸小型软握尖凿
- 1706381-00-A - 无绳热风枪
- 1061177-00-C - 电线线束维修套件
- 1944989-00-A - 45 度拆钉工具
返工
- 断开低压电池和紧急响应回路。请参阅12V/低压电源(断开和连接)。
- 拆卸左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)。

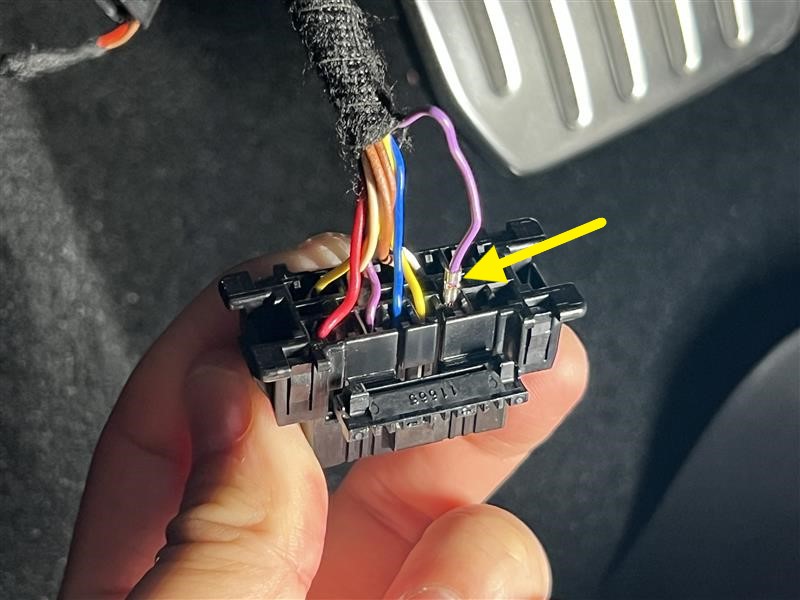

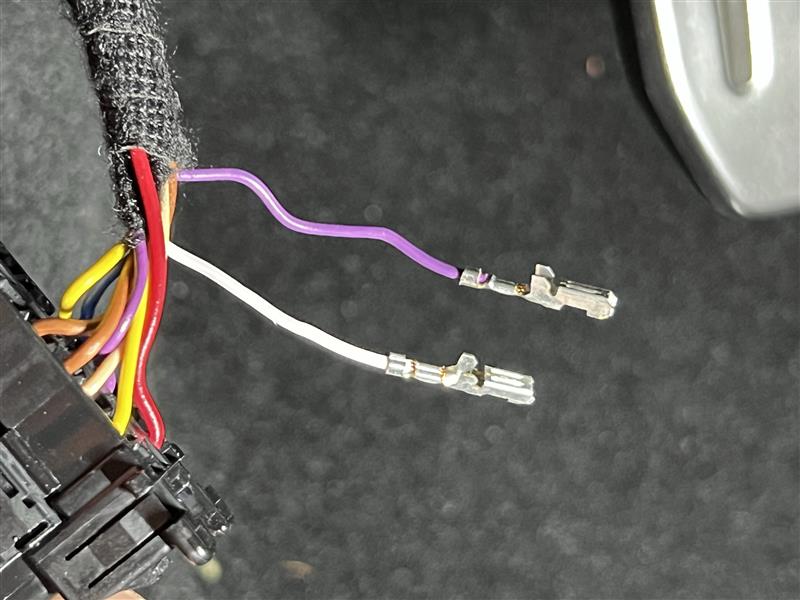

- 将针脚 3(紫色)接线端子从车载诊断系统 (OBD) 连接器上拆下。

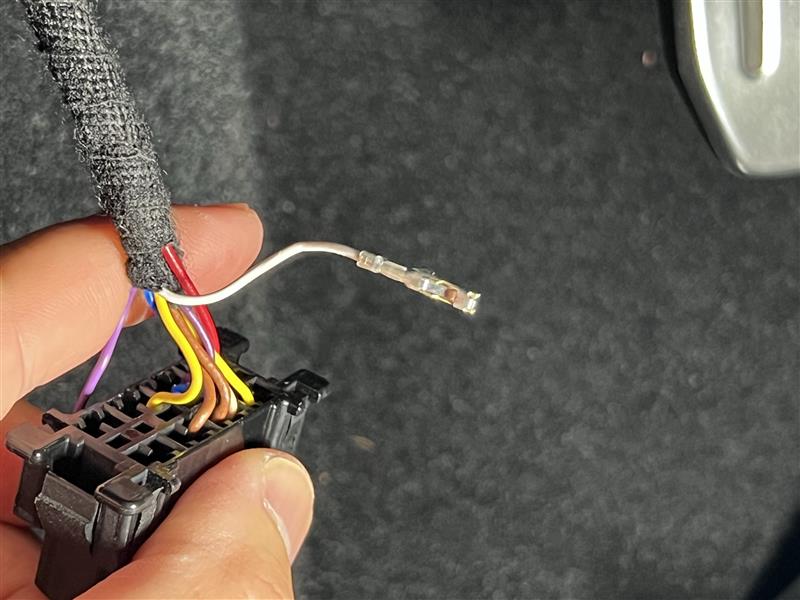

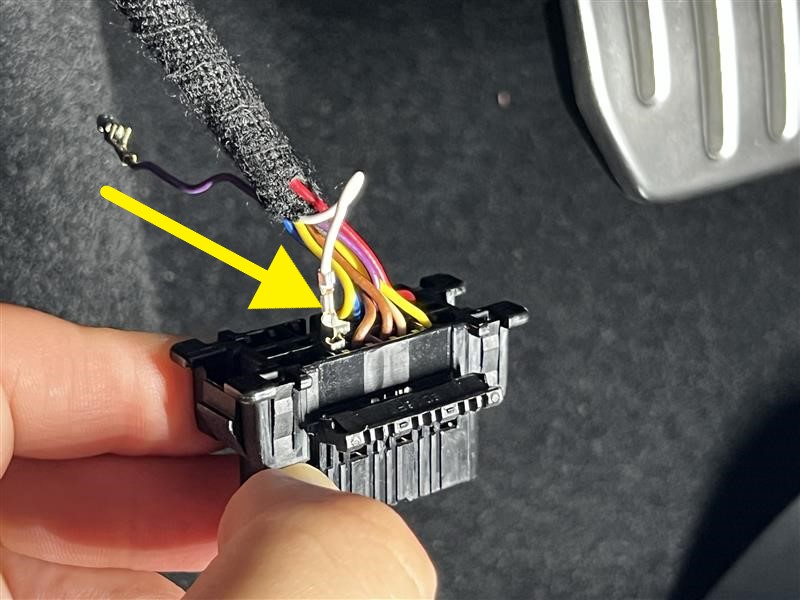

- 将针脚 11(白色)接线端子从车载诊断系统 (OBD) 连接器上拆下。

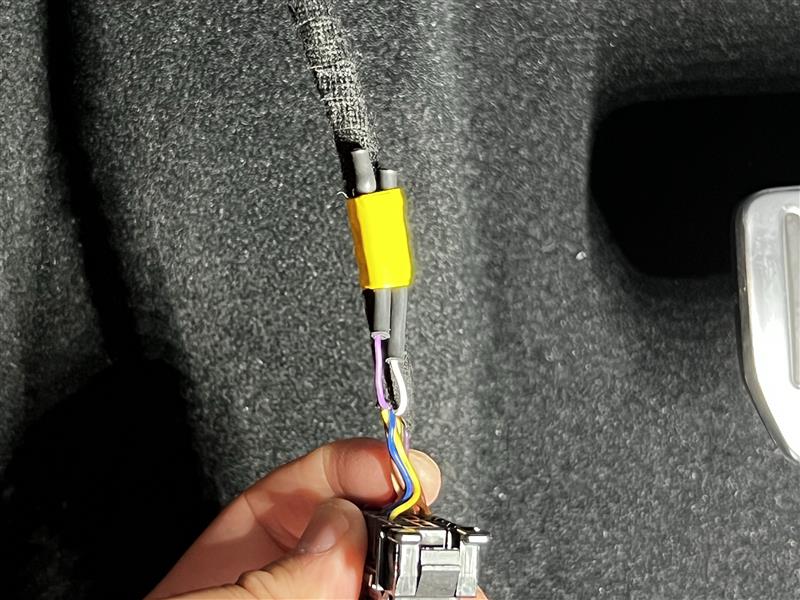

- 将热缩套管安装到针脚 3 和 针脚 11 接线端子上。

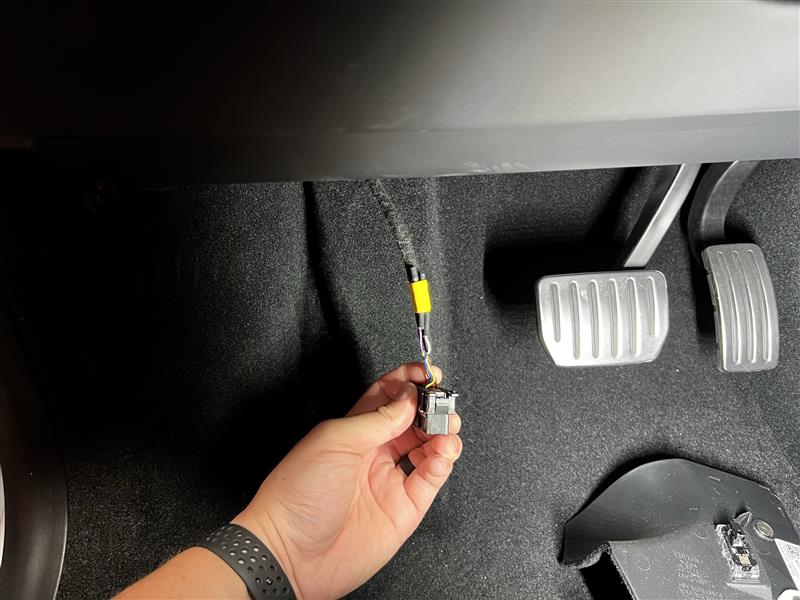

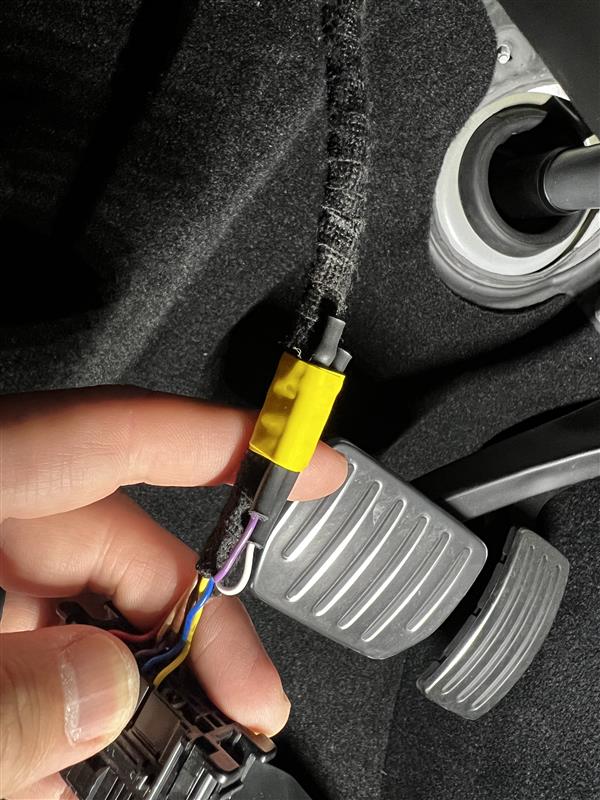

- 粘贴胶带,将处理好的针脚 3 和 针脚 11 接线端子紧固到车载诊断系统 (OBD) 电线线束丛上。
- 安装左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)。
- 连接已断开的低压电池和紧急响应回路。请参阅12V/低压电源(断开和连接)。
