套 - 坐垫 - 驾驶位座椅（拆卸和更换） ((拆卸和更换))

校正代码 13072202 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

2023 年 9 月 5 日：添加了有关拆卸和安装由 Velcro 固定的座垫的说明。

警告

座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。

拆卸

打开所有车门，降下所有车窗。
拆卸驾驶位座椅。请参阅座椅总成 - 第一排 - 左侧（拆卸和更换）。
拆卸驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。

注
拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。

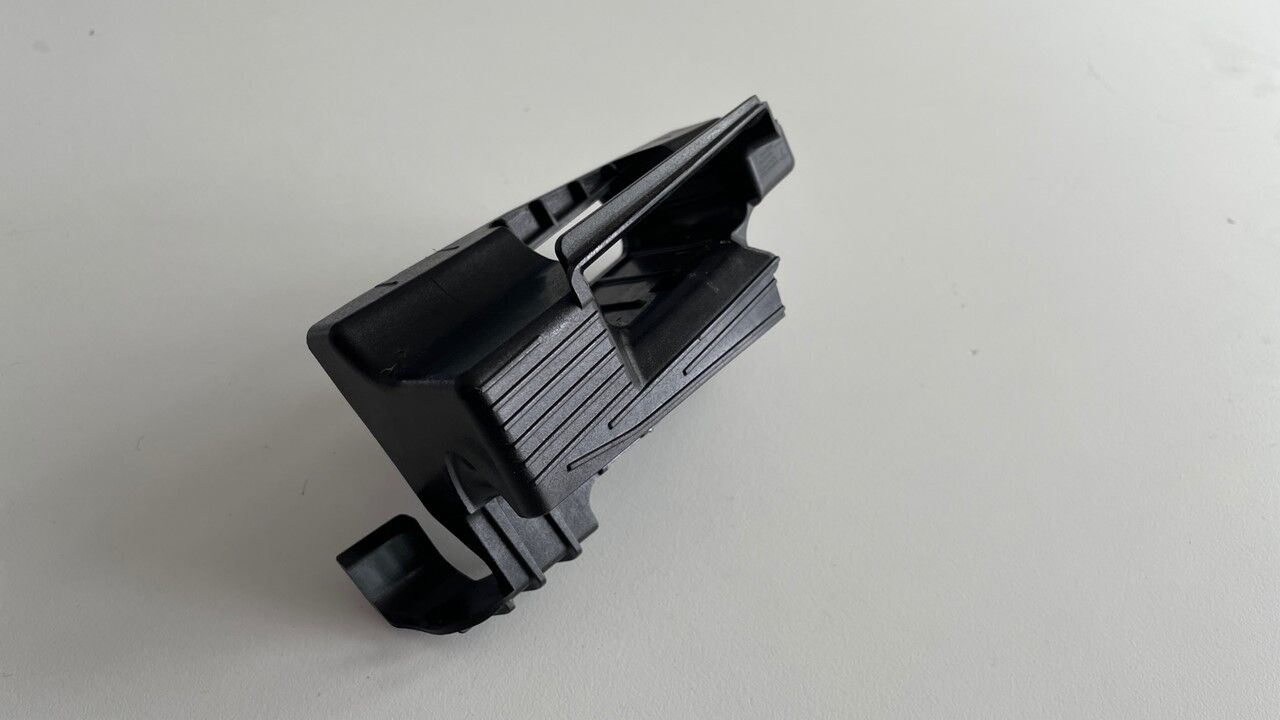

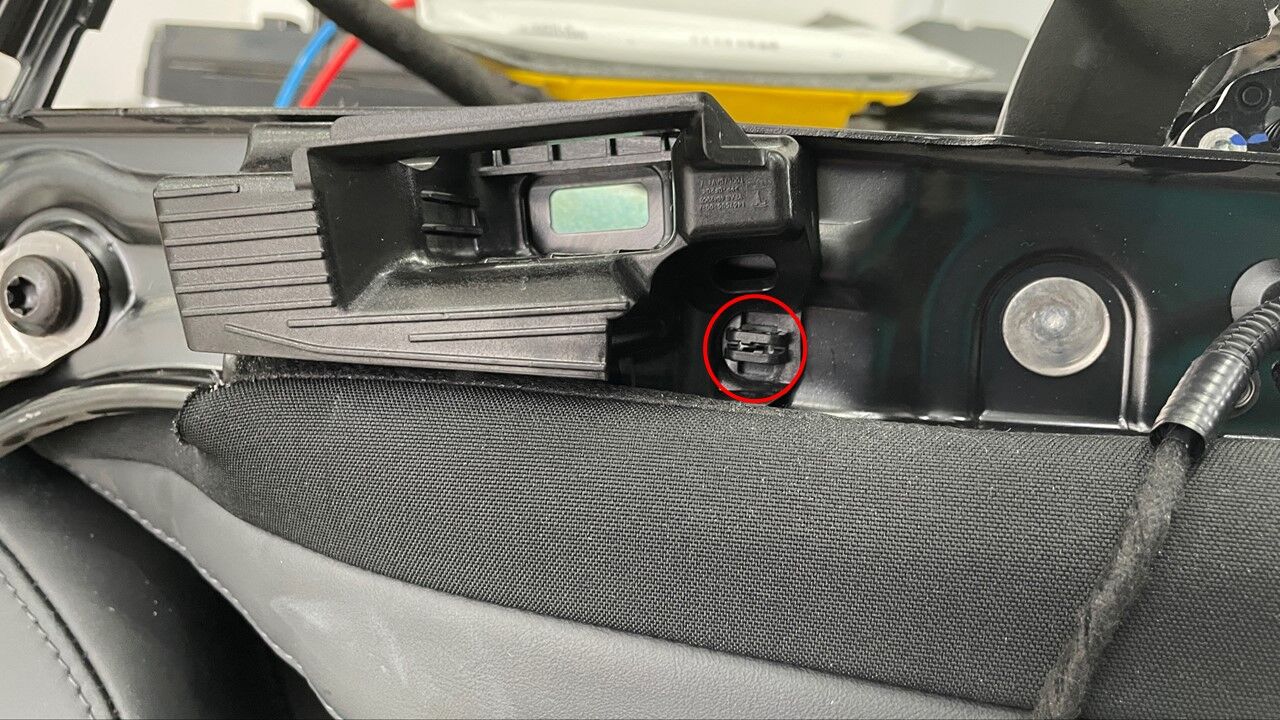

拆卸将驾驶位座椅外侧加固件固定到座椅总成的卡子，然后将加固件从座椅总成上拆下。
拆卸驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
将座椅放在其座椅靠背上，以接触座垫底部。

警告
注意保护座椅靠背。

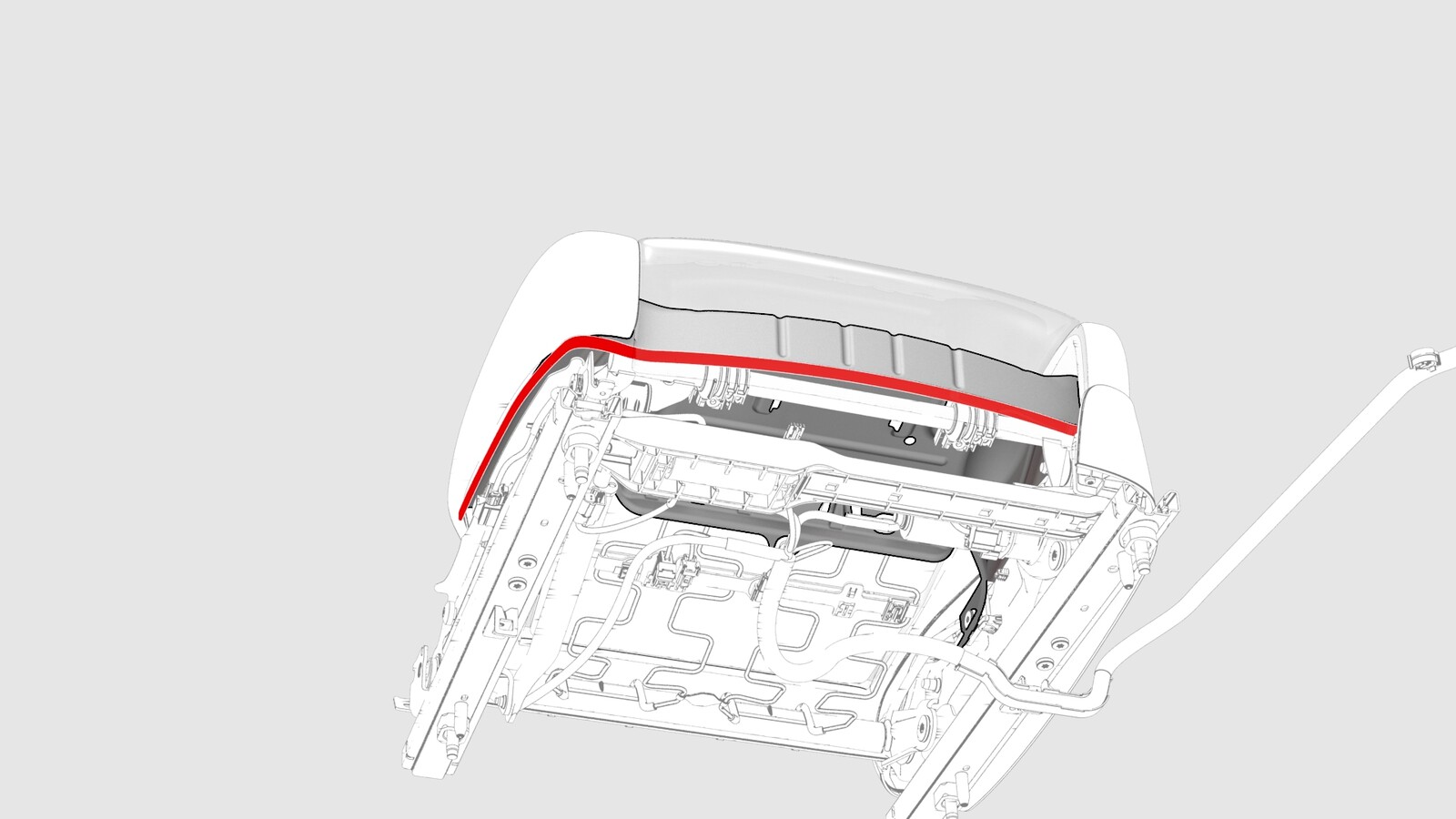

松开用于固定座椅靠背饰板下部的卡子，然后将座椅靠背板移出作业区。
断开座椅占用传感器连接器。
松开将座椅占用传感器固定到座椅底部的卡子，然后将传感器从座椅底部分离。

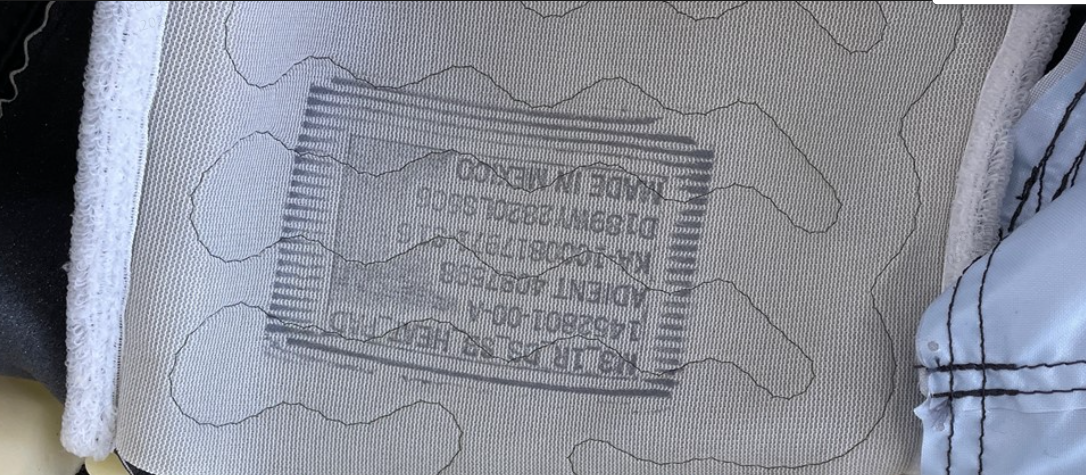

断开座垫加热垫连接器，然后将连接器从座椅底部分离。
松开将座垫泡沫固定到座椅悬架的夹子 (x2)。
分别在前部、内侧和外侧区域，松开将座垫饰板固定到座垫框架的夹条 (x3)，然后从框架上拆下泡沫。

警告
确保座垫加热器垫连接器和座椅占用传感器总成未触碰到座椅悬架或框架。
重新立起座椅。
将座垫泡沫垫总成从座椅框架总成上拆下。
松开将座垫饰板固定到泡沫垫的系带。
拆下将座垫饰板固定到泡沫垫的夹子 (x18) 或 Velcro，然后从泡沫垫上拆下饰板。

警告

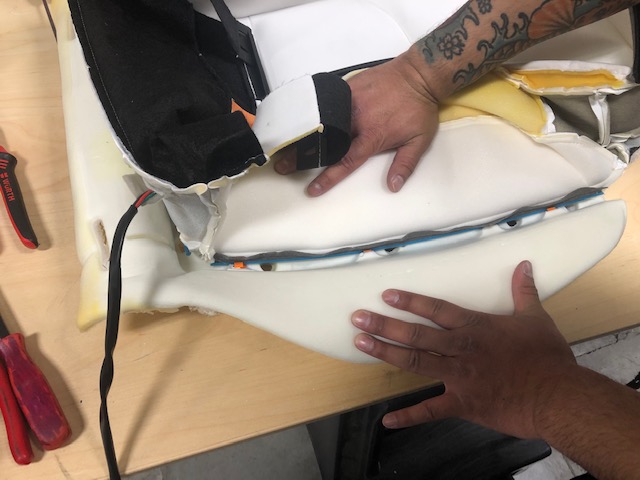

如果车辆使用的是 Velcro 系带，拆卸座垫饰板时须格外小心。拆卸时，用手指按住泡沫侧 Velcro 系带，缓慢将其剥离，以免泡沫侧 Velcro 系带与泡沫分离。

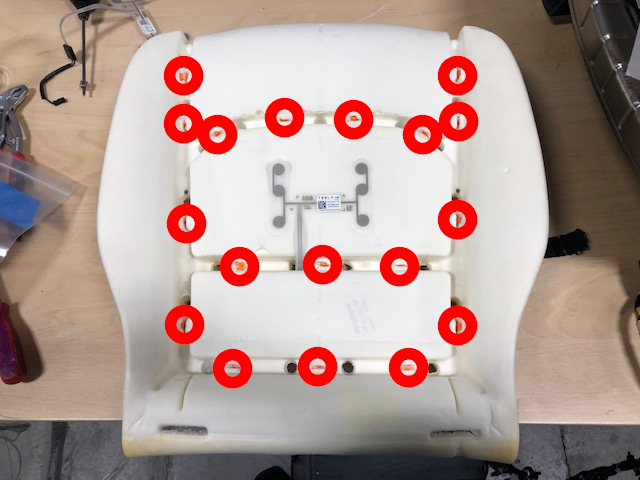

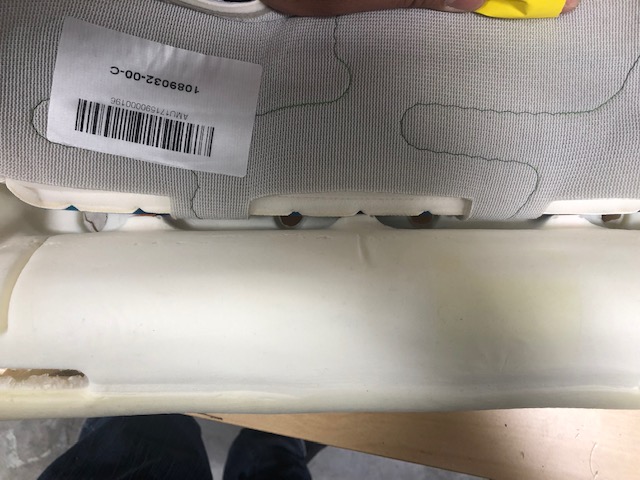

图 1. 用夹子固定的座垫

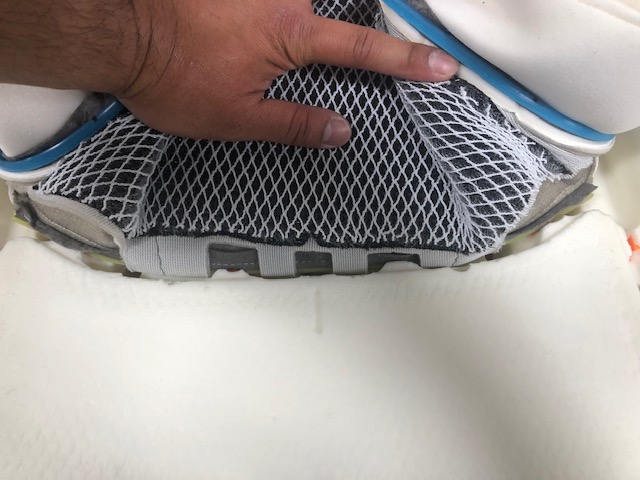

图 2. 用 Velcro 固定的座垫

安装

将座垫饰板放置到泡沫垫上，然后重新安装将座垫饰板固定到泡沫垫的夹子 (x18) 或 Velcro。

图 3. 用夹子固定的座垫

图 4. 用 Velcro 固定的座垫
固定将座垫饰板固定到泡沫垫的系带。
将座垫泡沫垫安装到座垫框架上，然后分别在前部、内侧和外侧拧紧将座垫固定到框架的夹条 (x3)。

注
确保座椅加热器连接器和座椅端传感器总成穿过座椅悬架或框架。
紧固将座垫加热器连接器固定到座椅底部的夹子，然后连接座椅加热器垫连接器。
将座椅占用传感器安装到座椅底部，然后紧固将传感器固定到座椅底部的卡子。
紧固将座椅占用传感器固定到座椅总成的卡子，然后连接占用传感器电气连接器。
紧固将座垫固定到座椅悬架的夹子 (x2)。
固定将座椅靠背饰板下部固定到座椅悬架的卡子。
安装驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。

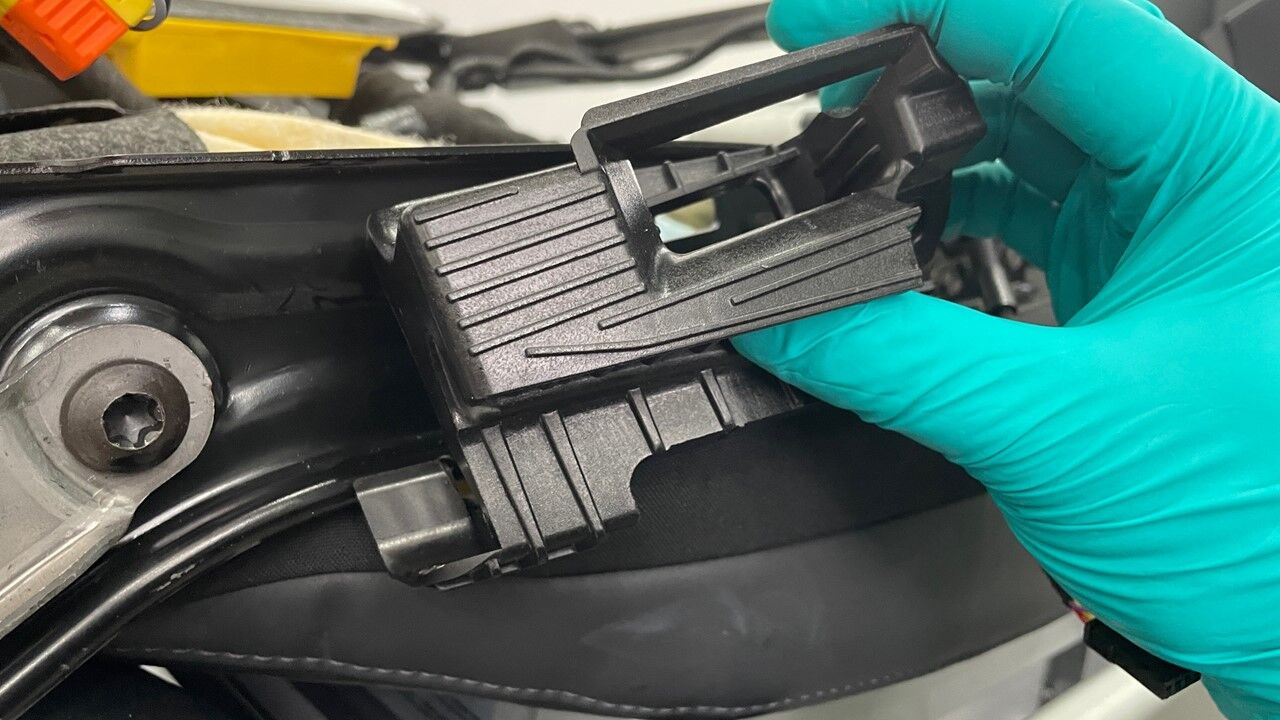

将驾驶位座椅外侧护板加固件放置到座椅总成上，然后安装将加固件固定到座椅总成的卡子。
安装驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
安装驾驶位座椅请参阅座椅总成 - 第一排 - 左侧（拆卸和更换）。
