盖 - 轮毂(拆卸和更换)

校正代码 19 英寸 Gemini 轮毂: 34015021 0.05 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 校正代码 20 英寸 Induction 轮毂: 34015011 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 6 月 12 日:添加了“将浅色/深色轮毂盖安装到匹配轮毂上”的指导。
  • 1044206-00-A 轮辋拆卸工具

拆卸

  1. 根据轮毂类型拆下轮毂盖。
    • 19 英寸 Gemini 轮毂: 参阅步骤 2
    • 20 英寸 Induction 轮毂: 参阅步骤 3
  2. 用双手轻轻拉动轮毂盖,松开将轮毂盖固定到轮毂的卡子。
  3. 将带耳螺母盖工具的弯曲部分放入带耳螺母盖中部的下边缘中,扭动工具,使弯曲部分背对 Tesla “T” 型徽标,然后拉动工具以拆下中心盖。
    图 1. 轮辋拆卸工具
    图 2. 已插入轮辋拆卸工具

安装

Informational PurposesAn informational icon, calling your attention
确保轮毂盖和需要安装轮毂盖的轮毂外观相匹配,19 英寸深色轮毂盖应安装在 19 英寸深色轮毂上;19 英寸银色轮毂盖应仅安装在 19 英寸银色轮毂上。
图 3. 正确:深色轮毂盖安装在深色轮毂上,银色轮毂盖安装在银色轮毂上
图 4. 错误:深色轮毂盖安装在银色轮毂上,银色轮毂盖安装在深色轮毂上
  1. 将轮毂盖置于车轮上方,使 Tesla “T” 型徽标指向气门嘴方向。

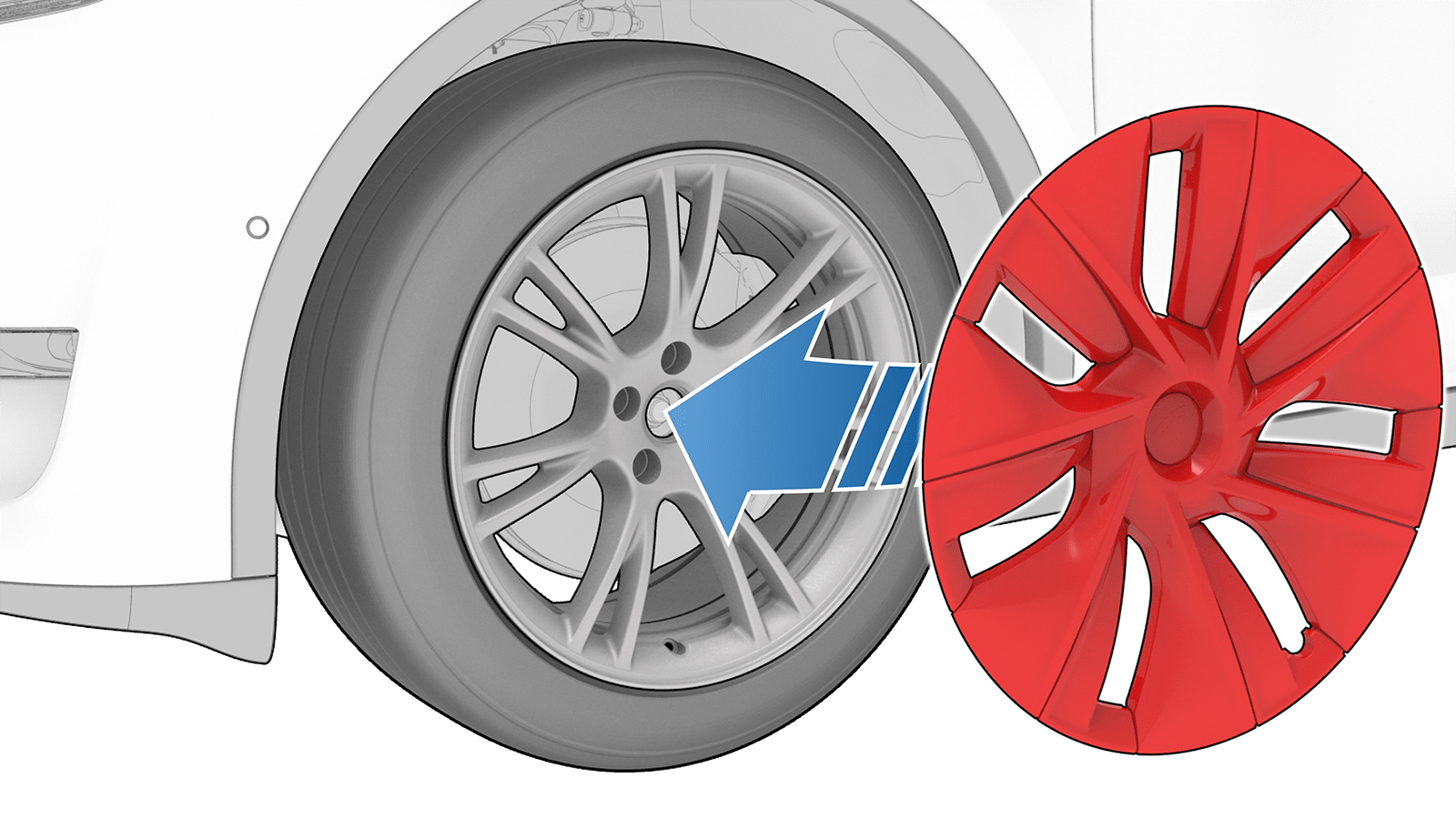

    图 5. 19 英寸 Gemini 轮毂盖
    图 6. 20 英寸 Induction 轮毂盖
  2. 将轮毂盖中心用力压到轮毂上,直至卡接入位。
