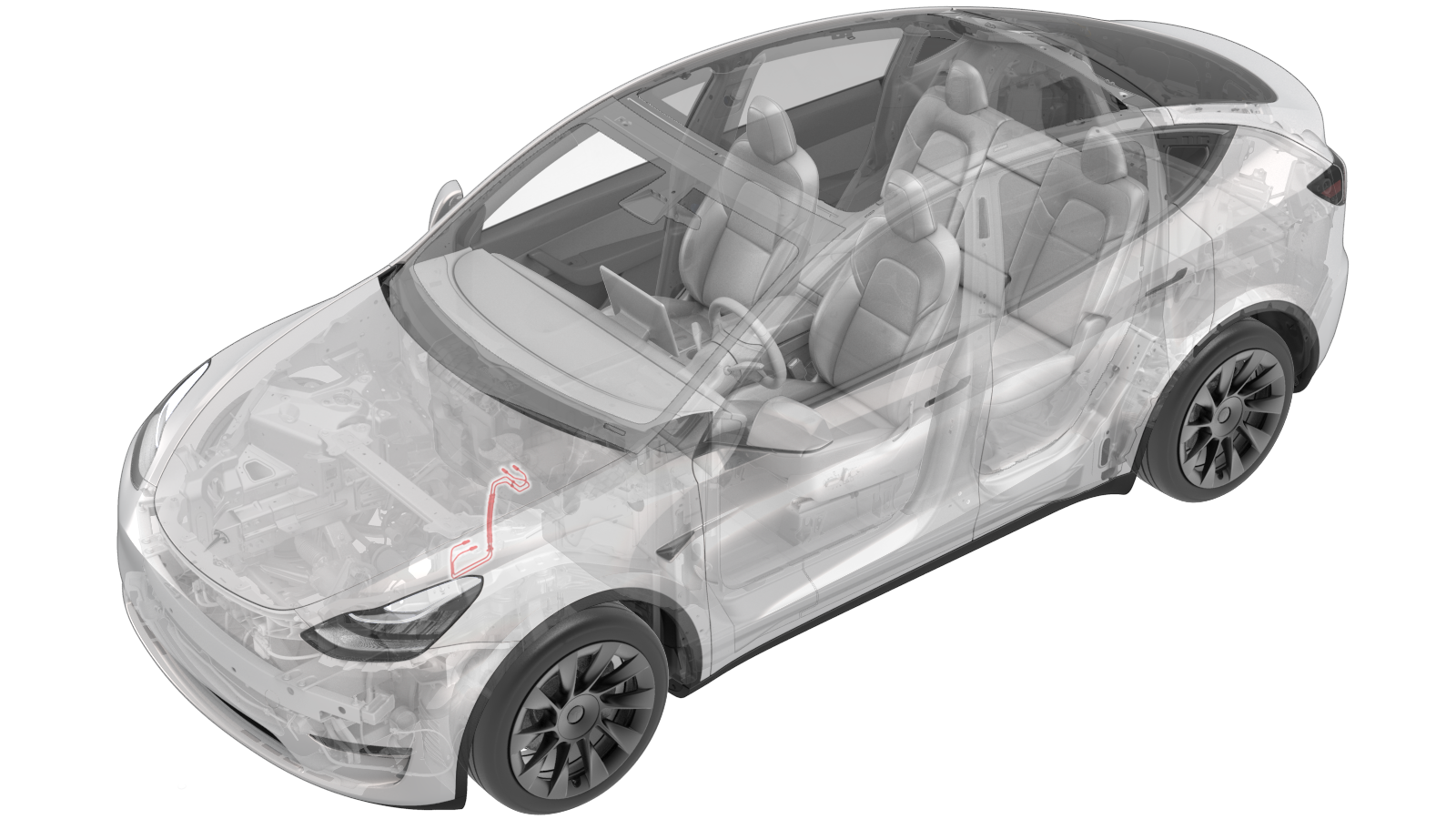

制动管路 - 主缸至防抱死制动系统（非结构化电池组）（左侧驾驶）（拆卸和更换）

校正代码 33034002 1.62 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-06-26: 更改了制动器排放方法，仅通过内侧阀进行排放。

拆卸

  1. 打开 LH 前车门，降下 LH 前车窗。
  2. 安装前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 拆卸 12V 电池。请参阅 12V/低压电池（拆卸和更换）。
  6. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。

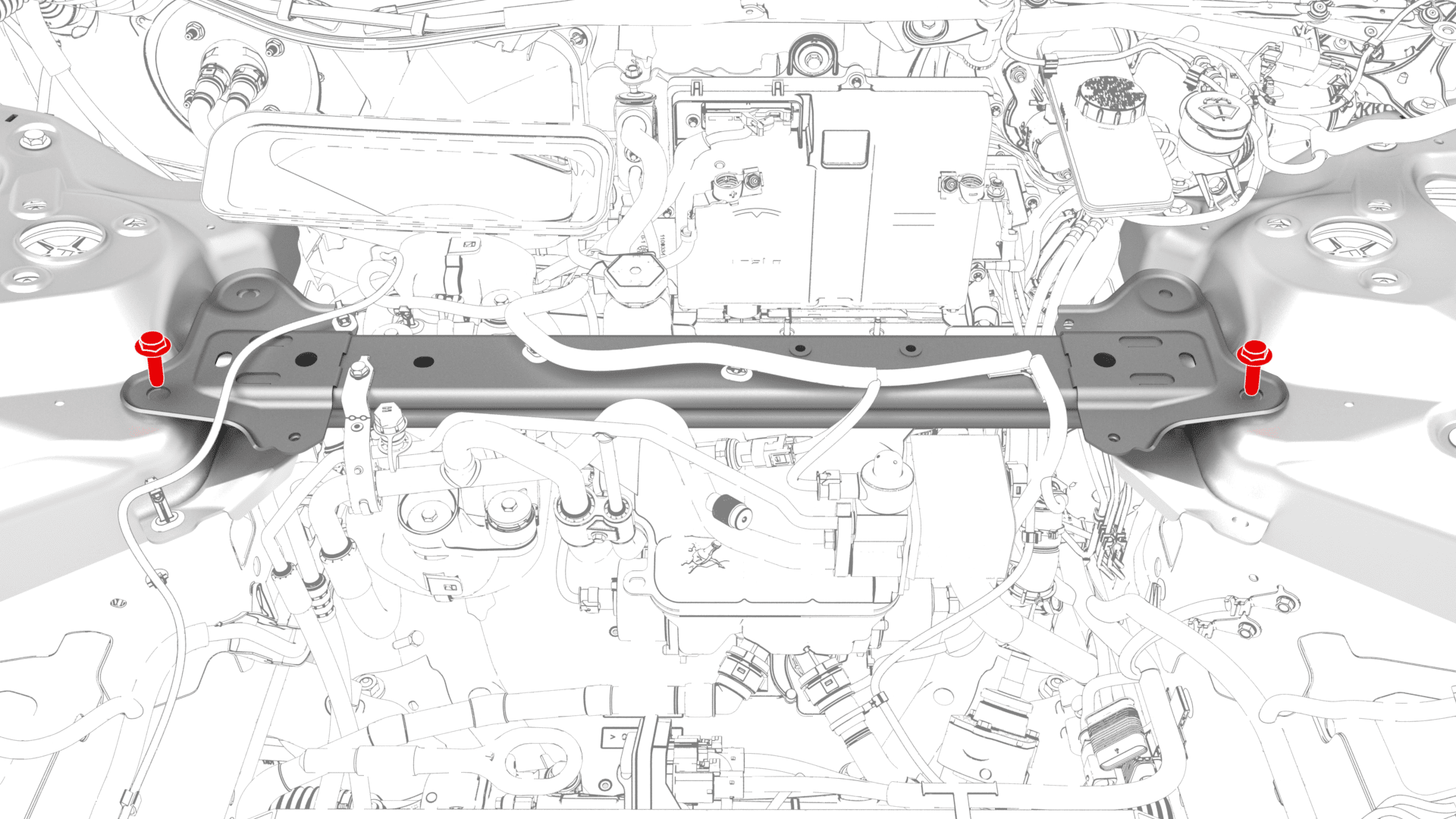

  7. 拆下将减震塔支架固定到车身的 LH 和 RH 螺栓。
    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
  8. 拆下将减震塔支架固定到车身的 LH 和 RH 外侧螺栓，然后将该支架 LH 侧向前滑动，以便操作防抱死制动系统单元配件。
    62 Nm (45.7 lbs-ft)
  9. 断开防抱死制动系统单元上的电气连接器。
  10. 将机油排放容器放在防抱死制动系统单元下方。
  11. 松开将主缸辅助制动管固定到防抱死制动系统单元的螺母。
    16 Nm (11.8 lbs-ft)
  12. 松开将主缸辅助制动管固定到防抱死制动系统单元的螺母。
    16 Nm (11.8 lbs-ft)
  13. 在制动助力器和储液罐区域下方放置吸收性材料。
  14. 使用制动液吸管清除储液罐中的制动液。
  15. 松开将辅助制动管固定到主缸的螺母，然后拆下辅助制动管。
    16 Nm (11.8 lbs-ft)
  16. 松开将主制动管固定到主缸的螺母，然后拆下主制动管。
    16 Nm (11.8 lbs-ft)
  17. 从制动管管束夹子上松开主制动管和辅助制动管。
  18. 松开将主缸制动管固定到液压控制单元支架后部的线束夹。
  19. 将主缸制动管引向前控制器，然后从车上拆下主缸制动管管束。

安装

  1. 将主缸制动管管束放置入位以供安装
  2. 将辅助制动管安装到主缸上，然后紧固固定辅助制动管的螺母。
    16 Nm (11.8 lbs-ft)
  3. 将主制动管安装到主缸上，然后紧固固定主制动管的螺母。
    16 Nm (11.8 lbs-ft)
  4. 将吸收性材料从制动助力器和制动液储液罐区域下方移走。
  5. 安装将主缸制动管固定到液压控制单元支架后部的线束夹。
  6. 将主制动管和辅助制动管固定到制动管管束夹子上。
  7. 紧固将主缸辅助制动管固定到防抱死制动系统单元的螺母。
    16 Nm (11.8 lbs-ft)
  8. 紧固将主缸辅助制动管固定到防抱死制动系统单元的螺母。
    16 Nm (11.8 lbs-ft)
  9. 清理防抱死制动系统单元表面的残留制动液。
  10. 取走车辆下方的机油排放容器
  11. 将电气连接器连接到防抱死制动系统单元上。
  12. 安装将减震塔支架固定到车身的 LH 和 RH 螺栓。
    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
  13. 安装将减震塔支架固定到车身的 LH 和 RH 外侧螺栓。
    62 Nm (45.7 lbs-ft)
  14. 安装 12V 电池。请参阅 12V/低压电池（拆卸和更换）。
  15. 重新连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  16. Bleed the LH and RH front brake calipers through the brake calipers' inner bleed valves until clean fluid without air bubbles flows out of the caliper.
    注
    It is not necessary to bleed the brake calipers through the outer bleed valves.
    1. Flush the LH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    2. Flush the RH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    3. Bleed the LH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    4. Bleed the RH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    5. Make sure to perform the brake stiffness test. See 制动液排放/冲洗 for details.
  17. 安装前流线型护板。请参阅 面板 - 流线型护板 - 前部（结构化电池组）（拆卸和更换）。
  18. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  19. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  20. 进行道路测试，期间进行多次急刹，确保制动踏板触感及制动性能正常。
    注
    将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
