副车架总成 - 后(拆卸和更换)

校正代码 30010202 4.56 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 25 日:将后侧上前连杆至转向节和副车架扭矩值从 76 Nm 更新至 84 Nm。
  • 2023 年 8 月 25 日:更新了电子驻车制动 (EPB) 维护模式参考。
  • 2023 年 6 月 15 日:添加了结构化电池组车辆的剪力板小号螺栓扭矩值。
  • 1099645-00-B 副车架固定装置,Model 3
  • 1130279-00-A 驱动单元吊索,Model 3(北美、亚太地区)
  • 1130481-00-A 钣喷中心副车架适配器,Model 3
  • 1096075-00-A 液压轮毂拉拔器工具
  • 1498673-00-A 轴拆卸工具线缆套件,MS/MX/M3
  • 1140311-00-A 高压连接器杆锁,Model 3

扭矩规格

表 1. 扭矩规格副车架总成 - 后(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后驱动单元后部固定到后副车架的螺栓
80 Nm (59.0 lbs-ft)
  • 18 毫米套筒
重复使用
将后驱动单元左侧支座固定到后副车架的螺栓
80 Nm (59.0 lbs-ft)
  • 18 毫米套筒
重复使用
将后驱动单元右侧支座固定到后副车架的螺栓
80 Nm (59.0 lbs-ft)
  • 18 毫米套筒
重复使用
将右后上尾连杆固定到副车架的螺栓和螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合扳手
重复使用
将右后上前连杆固定到副车架的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 18 毫米套筒
  • 18 毫米组合扳手
  • 回旋头棘轮
重复使用

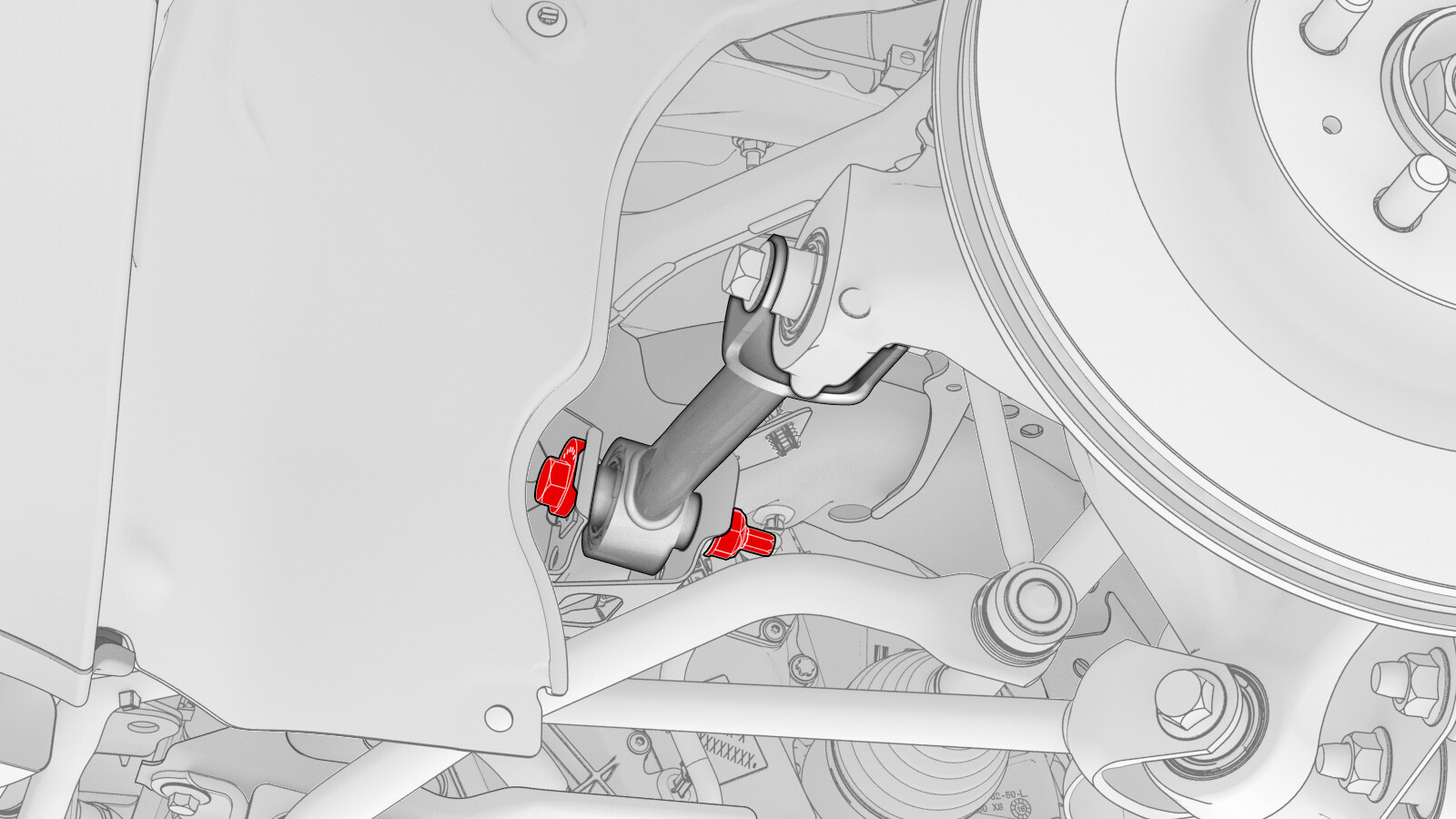

将右后止推杆固定到副车架的螺栓和螺母
85 Nm (62.7 lbs-ft)
  • 18 毫米深套筒
  • 18 毫米组合扳手
  • 回旋头棘轮
重复使用
将右后下前连杆固定到副车架的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米组合扳手

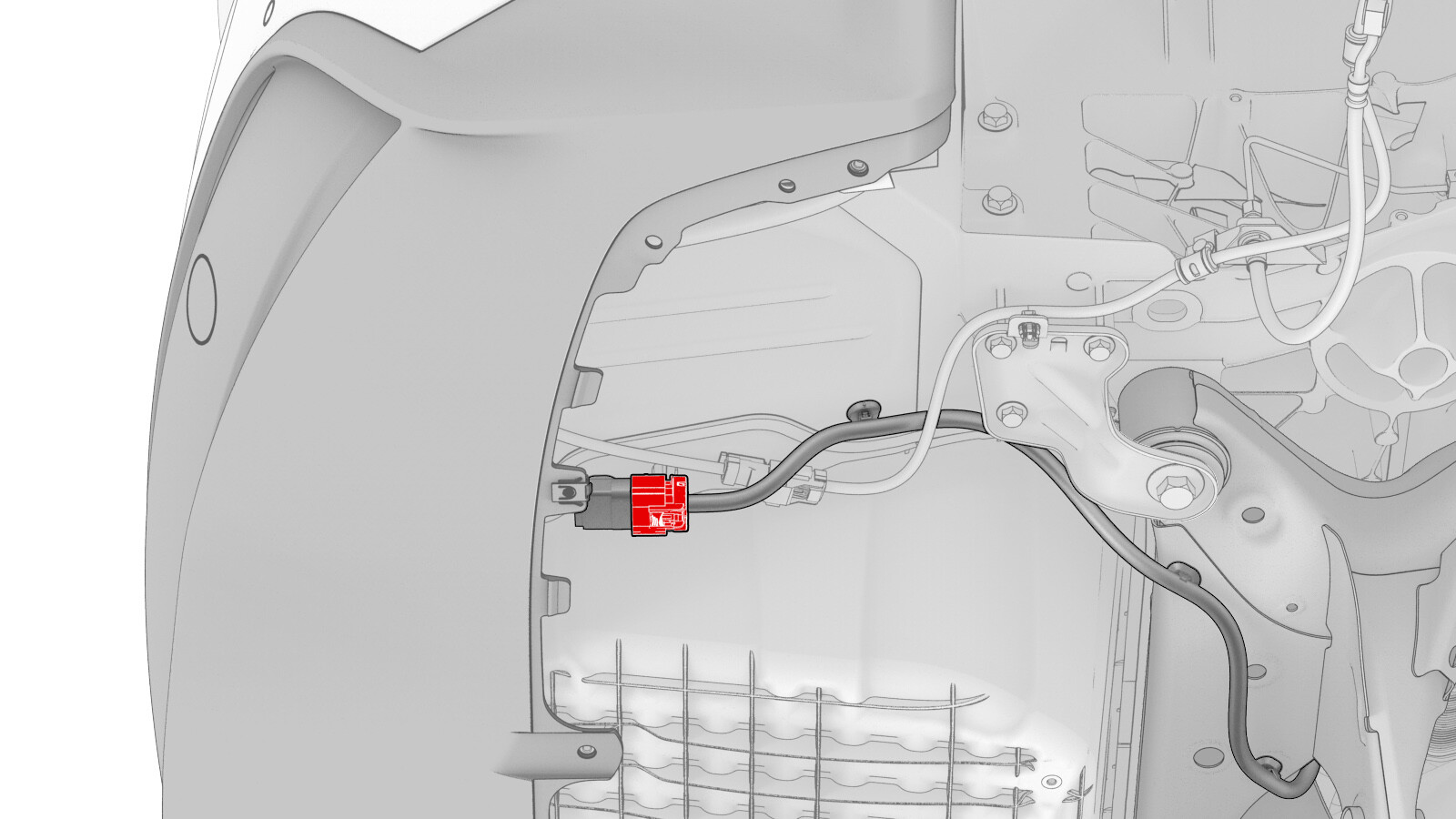

  • 回旋头棘轮
重复使用
将高压线束支架固定到变流器的螺栓
6 Nm (4.4 lbs-ft)

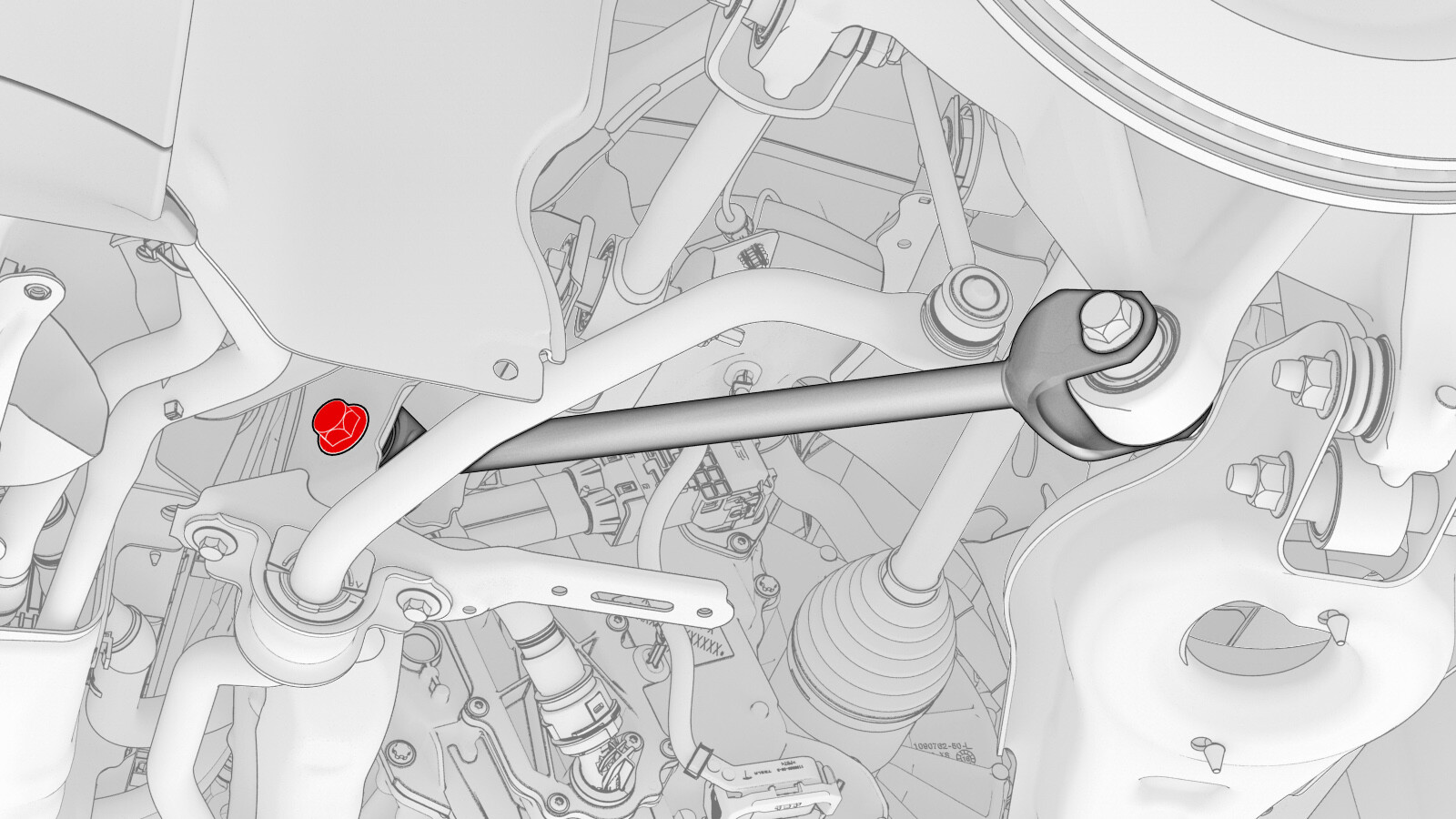

  • 10 毫米套筒
重复使用
将左右剪力板固定到车辆的小号螺栓(非结构化电池组车辆)
35 Nm (25.8 lbs-ft)
提示: 推荐使用以下工具:
  • 13 毫米套筒

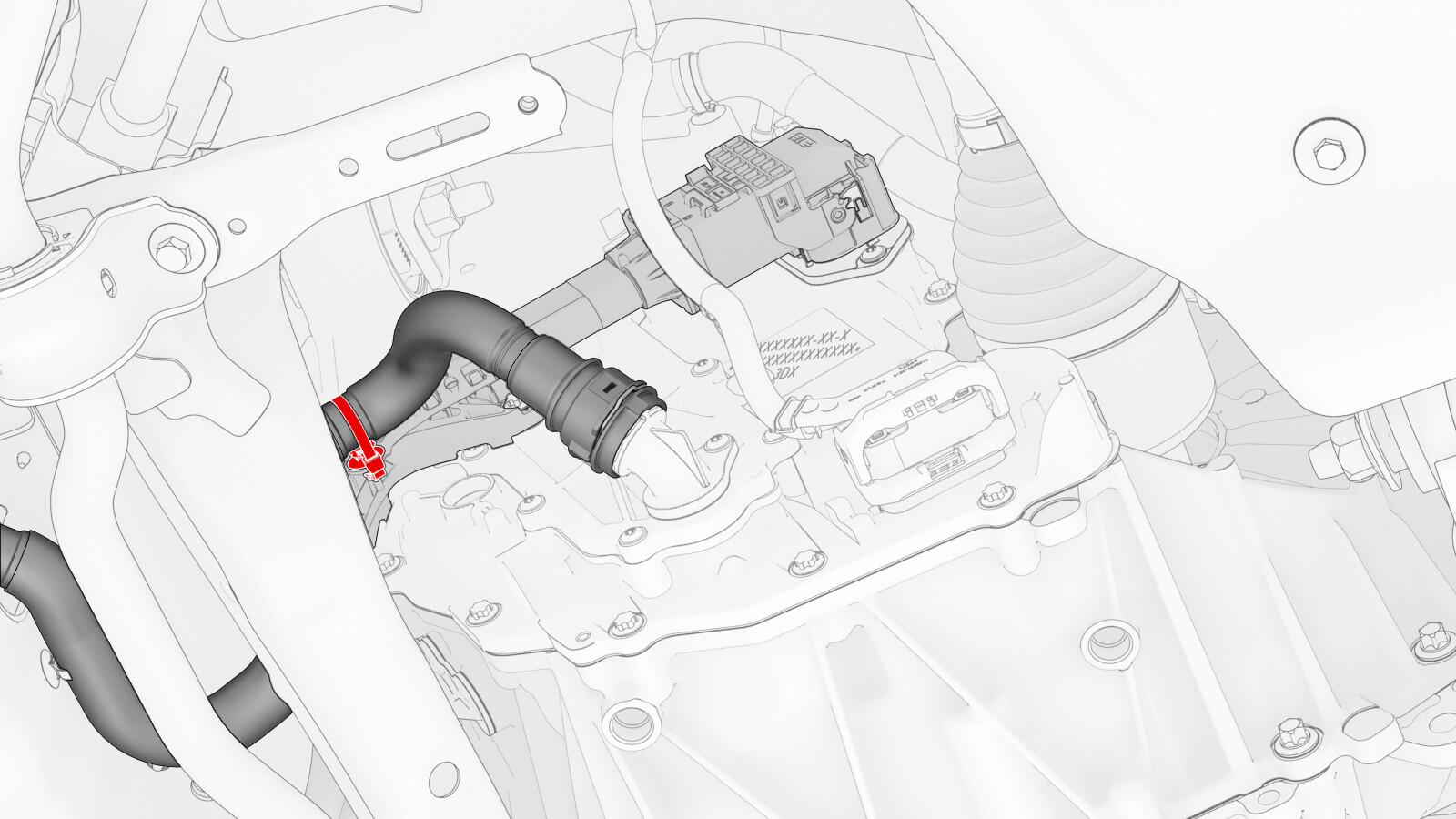

  • 3 英寸加长件
重复使用
将左侧剪力板固定到高压电池的小号螺栓(结构化电池组车辆)
62 Nm (45.7 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
将左右剪力板固定到车辆的大号螺栓
130 Nm (95.9 lbs-ft)
  • 21 毫米套筒
  • 6 英寸加长件
更换
将左后和右后副车架固定到车身的螺栓

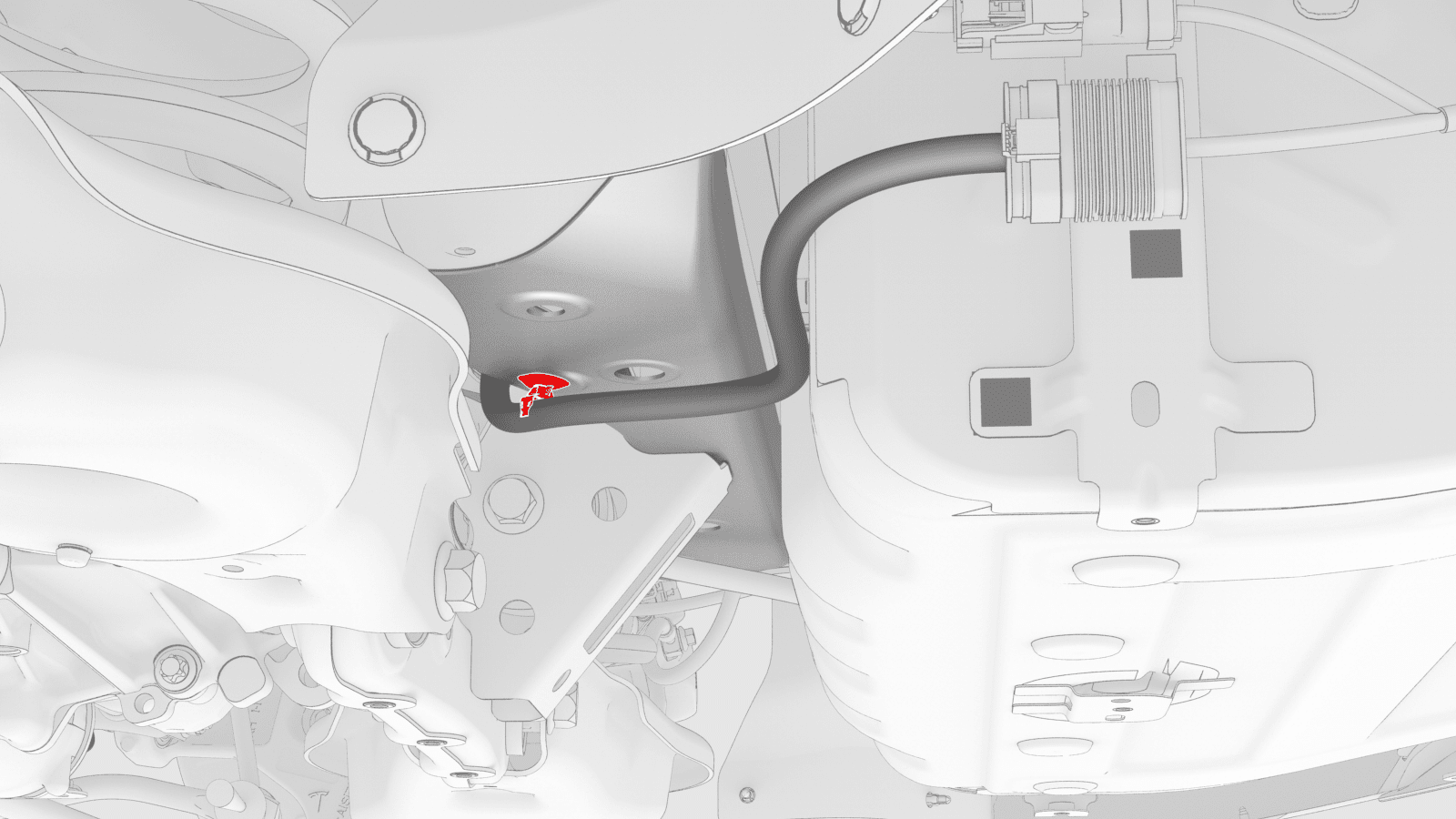

165 Nm (121.7 lbs-ft)
  • 21 毫米套筒
  • 6 英寸加长件
更换
将高压电池至后驱动单元线束支架固定到高压电池的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
将后驱动单元接地带固定到车身的螺母
10 Nm (7.4 lbs-ft)
  • 10 毫米深 12 角套筒
重复使用
在顶部支座处固定左后减震器的螺栓
41 Nm (30.2 lbs-ft)
  • 15 毫米套筒
  • 3 英寸加长件

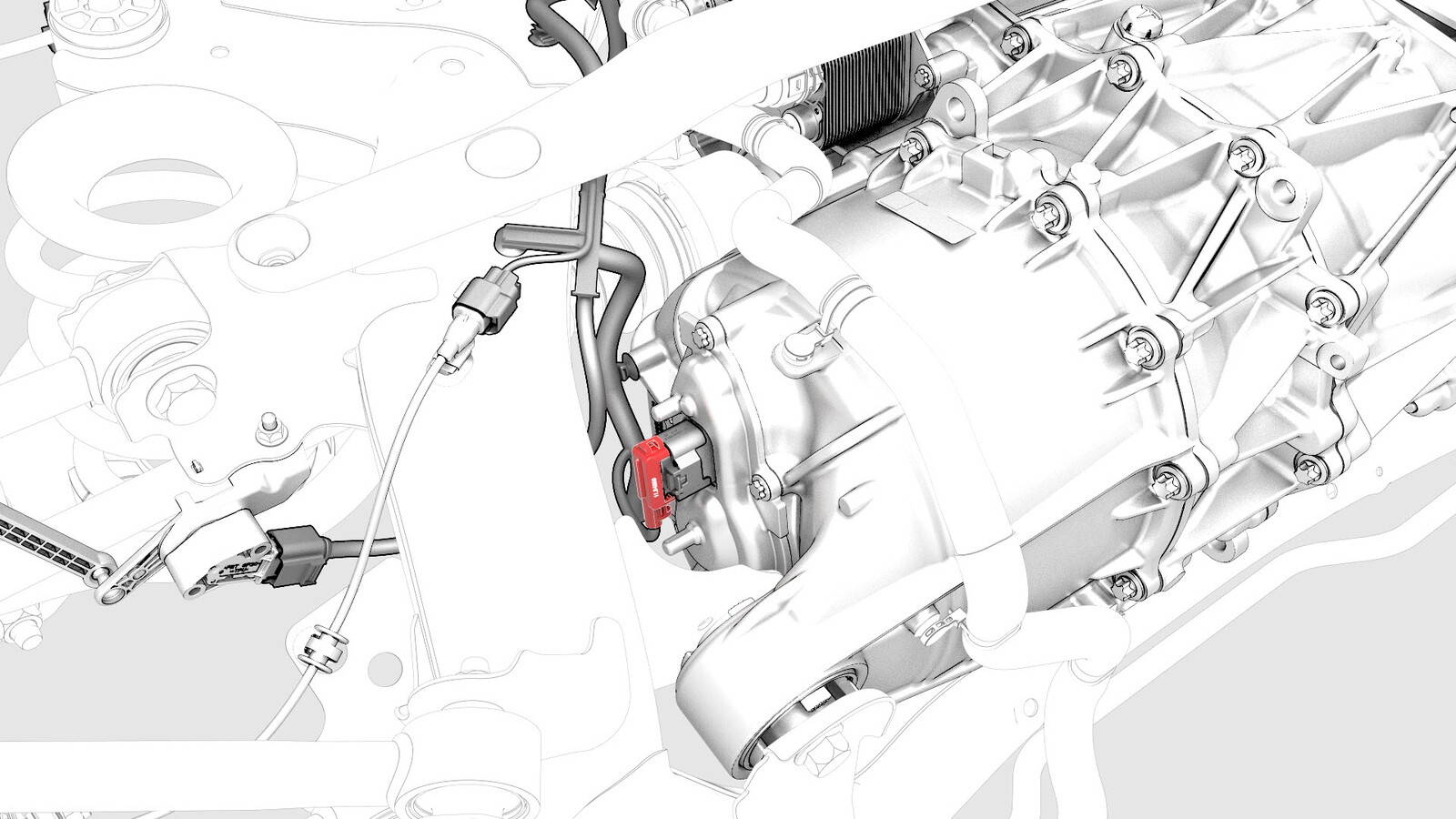

重复使用
将左后制动钳支架固定到转向节的螺栓
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
更换
将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 6 英寸加长件
重复使用

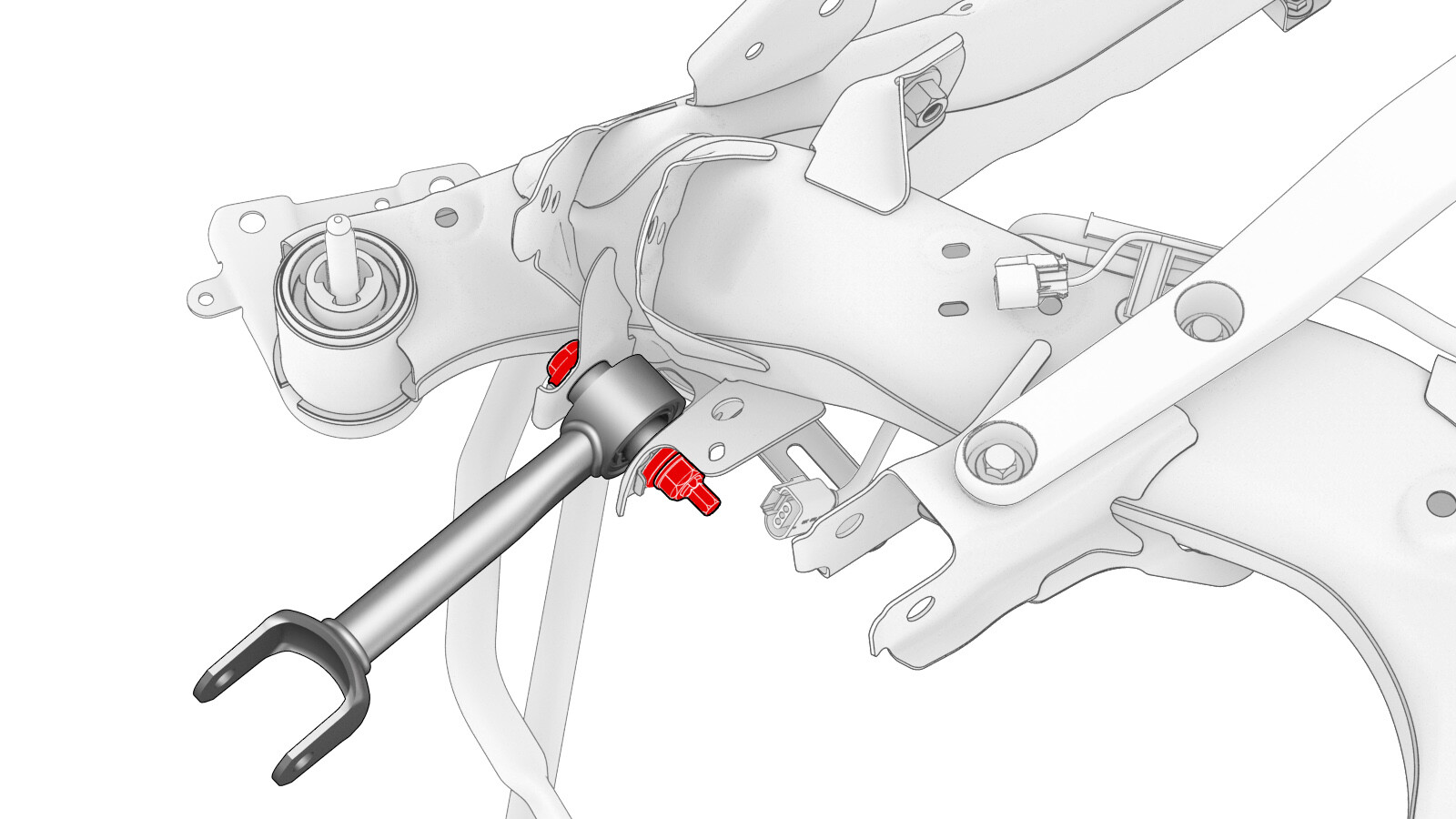

将左前制动盘固定到左前轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用

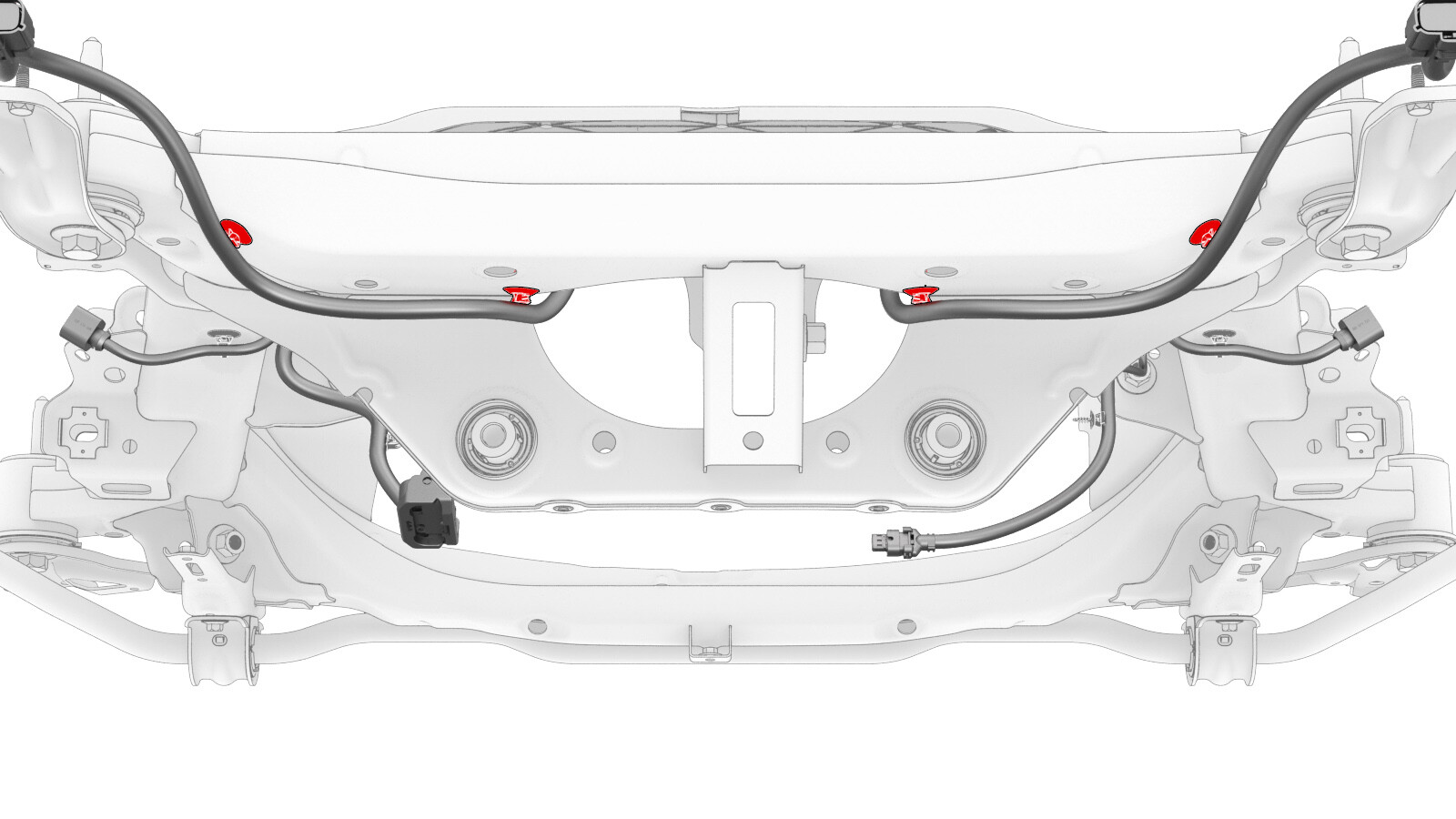

将左后上尾连杆固定到转向节的螺栓和螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米套筒
  • 6 英寸加长件
重复使用
Informational PurposesAn informational icon, calling your attention
前副车架总成(拆卸和安装)程序结束时,螺栓和螺母将在四轮定位(检查和调整)期间按规格紧固。
将左后上前连杆固定到转向节的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 21 毫米套筒
  • 6 英寸加长件
重复使用
Informational PurposesAn informational icon, calling your attention
前副车架总成(拆卸和安装)程序结束时,螺栓和螺母将在四轮定位(检查和调整)期间按规格紧固。
将右后上前连杆固定到转向节的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 21 毫米套筒
  • 6 英寸加长件
重复使用
将左后止推杆固定到转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
重复使用
Informational PurposesAn informational icon, calling your attention
前副车架总成(拆卸和安装)程序结束时,螺栓和螺母将在四轮定位(检查和调整)期间按规格紧固。
将左后下前连杆固定到转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米棘轮组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
Informational PurposesAn informational icon, calling your attention
前副车架总成(拆卸和安装)程序结束时,螺栓和螺母将在四轮定位(检查和调整)期间按规格紧固。
将左后下尾连杆固定到转向节的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米棘轮组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
Informational PurposesAn informational icon, calling your attention
前副车架总成(拆卸和安装)程序结束时,螺栓和螺母将在四轮定位(检查和调整)期间按规格紧固。
将左后减震器总成固定到左后下尾连杆的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合扳手
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后下前连杆固定到副车架的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
  • 18 毫米组合扳手
  • 回旋头棘轮
将左后上尾连杆固定到副车架的螺栓和螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合扳手
将左后上前连杆固定到副车架的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 18 毫米套筒
  • 18 毫米组合扳手
  • 回旋头棘轮
将左后止推杆固定到副车架的螺栓和螺母
85 Nm (62.7 lbs-ft)
  • 18 毫米深套筒
  • 18 毫米组合扳手
  • 回旋头棘轮
将末端连杆固定到平衡杆的螺母
55 Nm (40.6 lbs-ft)
  • 15 毫米套筒
  • 5 毫米六角套筒
  • 15 毫米组合回旋头棘轮扳手
  • 回旋头棘轮
左前驱动单元半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
更换

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 打开所有车门,完全降下所有车窗。
  3. 使用 Toolbox 3.0 与车辆相连。
  4. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH(释放)
  5. 在 Toolbox 中,选择 Actions/Autodiag 选项卡,然后搜索“Fill Drain”。
  6. 点击PROC_VCFRONT_X_THERMAL-FILL-DRAINSearch for routine in ToolboxThermal Fluid Fill/Drain,然后点击 "Run"。
    Informational PurposesAn informational icon, calling your attention
    完成例行程序后,点击窗口右上角的 “X”。
  7. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  8. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  9. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  10. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序
  11. 如果配有左后和右后车轮中心盖,则将其拆下。请参阅盖 - 轮毂(拆卸和更换)
  12. 松开后驱动单元左右半轴螺母。
    提示: 推荐使用以下工具:
    • 长断路器杆
    • 32 毫米深冲击套筒
  13. 松开左后和右后车轮轮毂螺母。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅可使用手动工具拆卸或安装紧固件。请勿使用冲击或电动工具。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用六角套筒。请勿使用 12 角套筒或专用套筒。
  14. 关闭所有车门。
  15. 完全升起车辆。
  16. 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  17. 拆卸后饰板扩散器。请参阅扩散器 - 后饰板(拆卸和更换)
  18. 拆卸左后和右后悬架护罩。 请参阅盖板 - 后悬架 - LH(拆卸和更换)
  19. 将车辆降低至舒适的作业高度后锁定。
  20. 拆卸左后和右后轮毂。请参阅轮毂总成(拆卸和安装)
  21. 拆卸并弃置将左后制动钳支架固定到转向节的螺栓,然后用 S 型挂钩将制动钳支架挂到车身上。对右后制动钳重复此步骤。
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18
  22. 拆卸并弃置将左后防抱死制动系统车轮转速传感器固定到转向节的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件

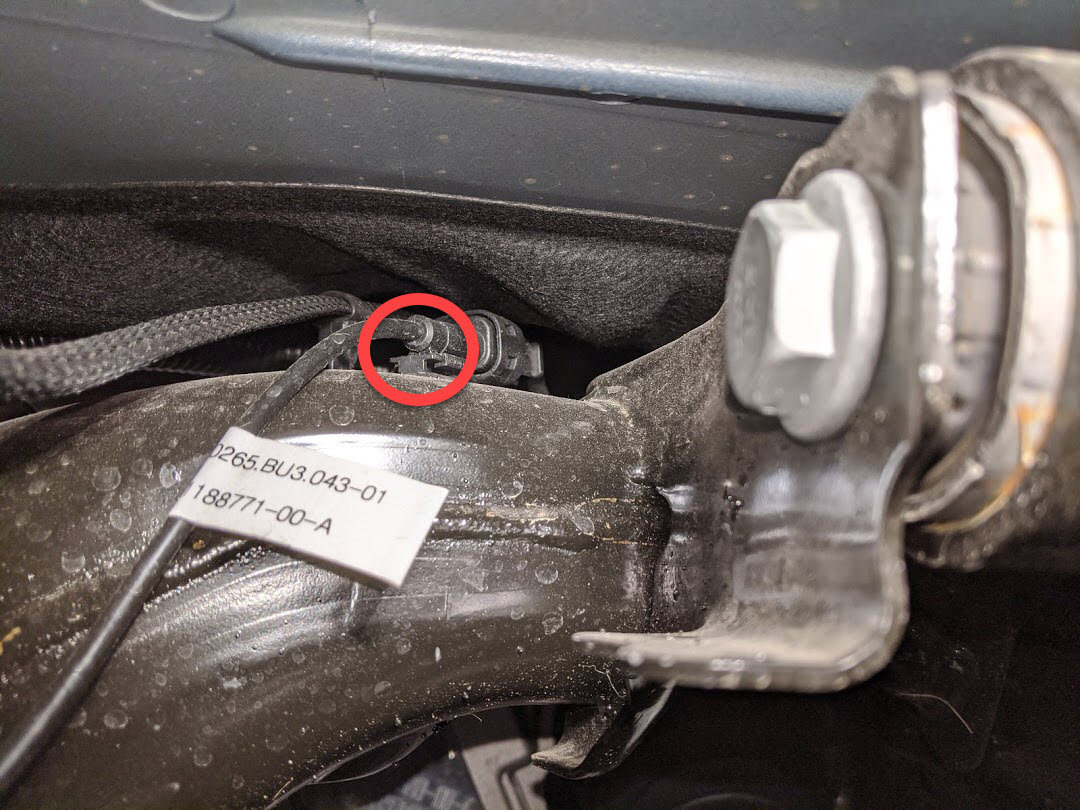

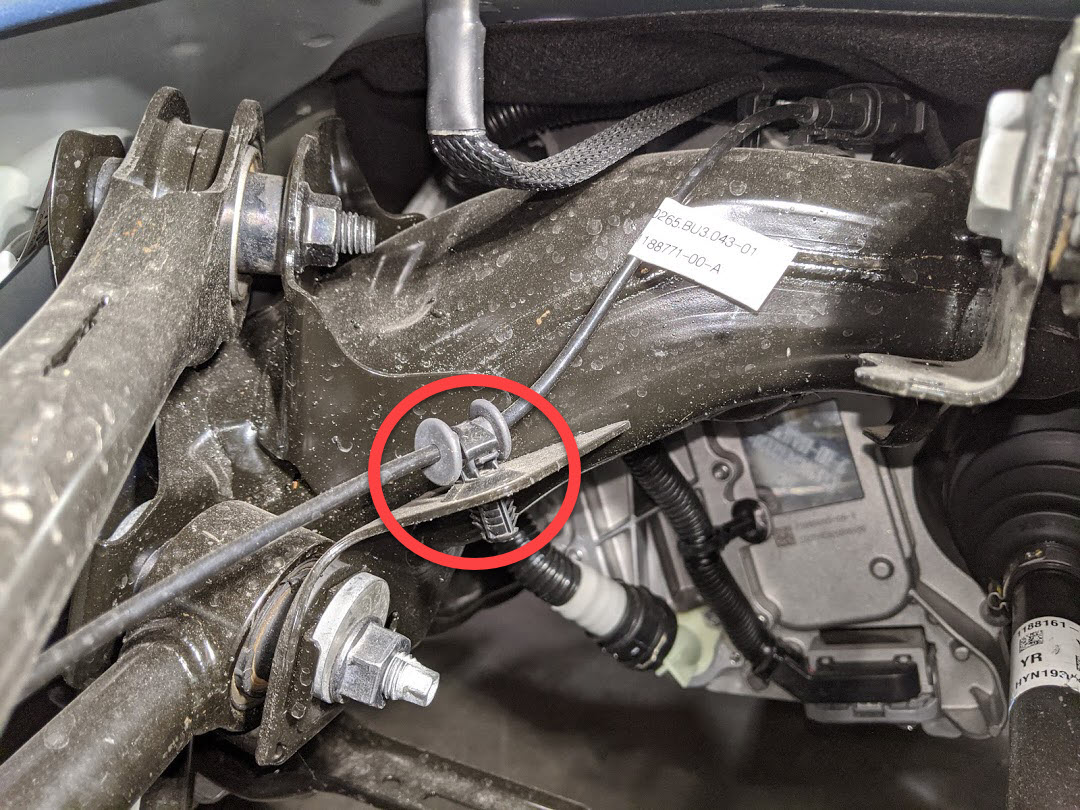

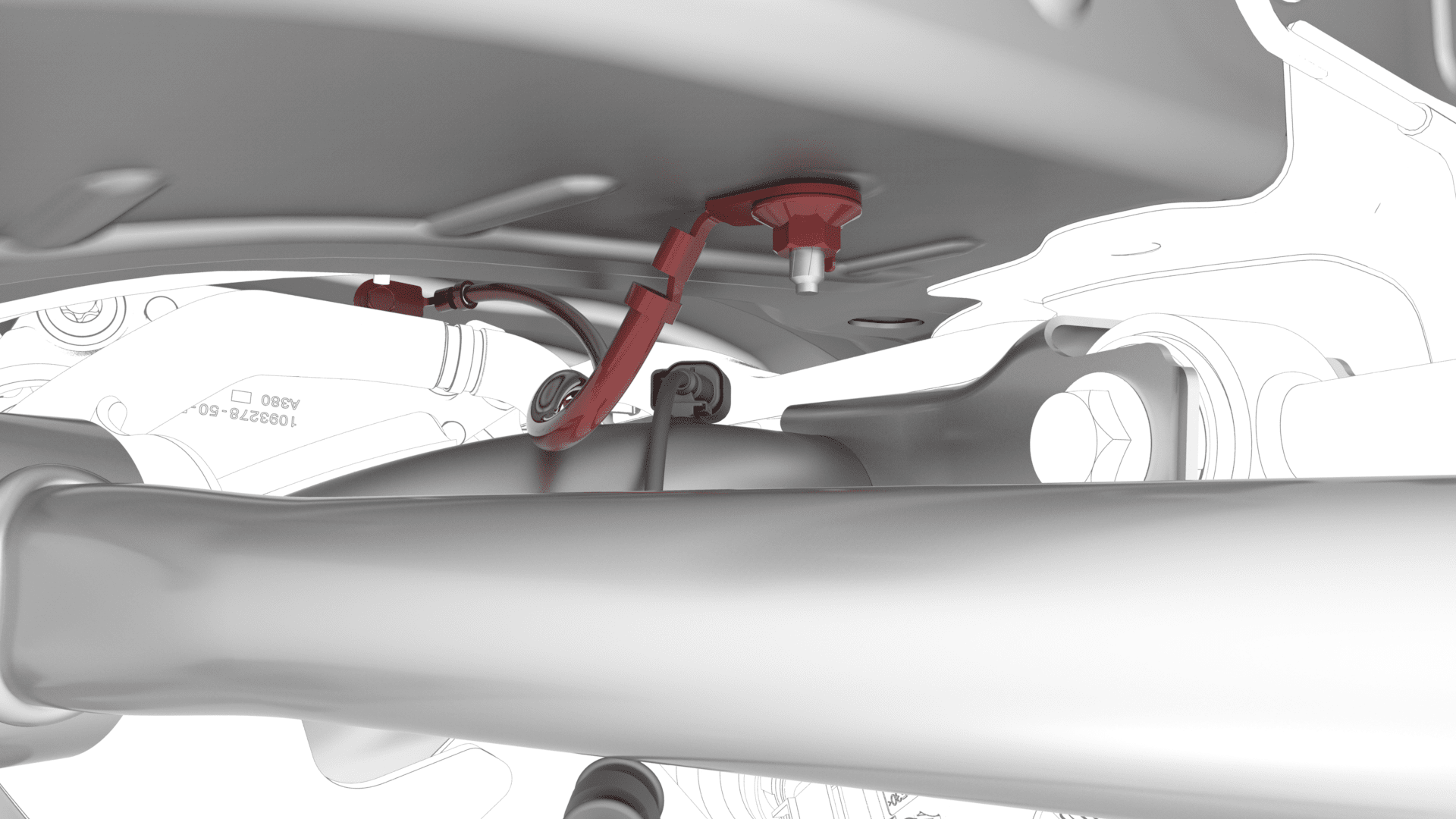

  23. 松开卡子,然后拆下将左后防抱死制动系统车轮转速传感器电缆固定到后转向节和支架的索环。
  24. 在左后螺旋弹簧上安装一个弹簧压缩器。
    提示: 推荐使用以下工具:
    • Gedore 弹簧压缩器

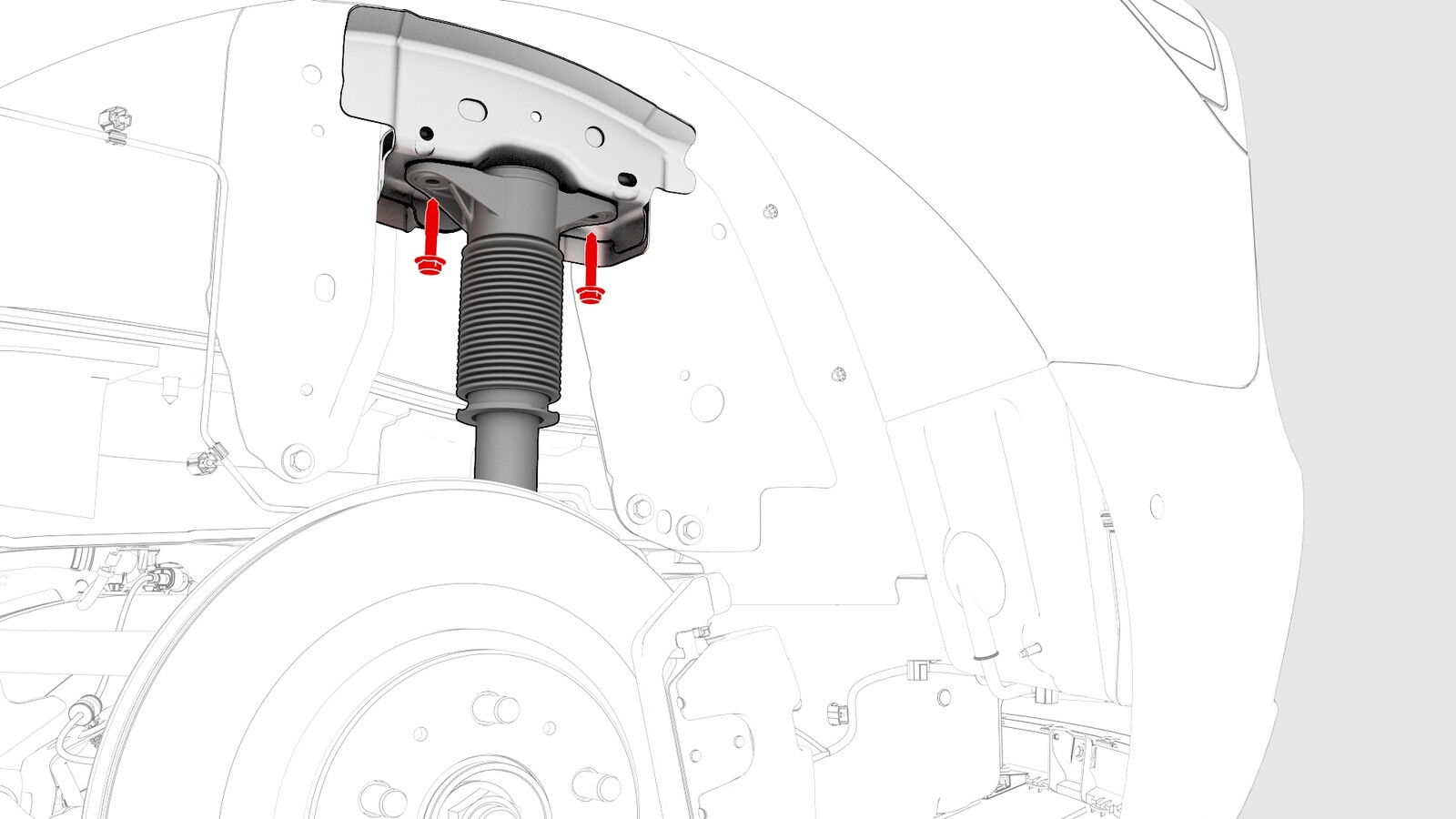

  25. 拆卸用于固定顶部支座处左后减震器的螺栓。
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
  26. 在左后下尾连杆和转向节下方放置 3/4 吨支架。
  27. 松开将左后减震器固定到左侧下尾连杆的螺栓和螺母。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  28. 拆卸将左后下尾连杆固定到左后悬架转向节的螺栓和螺母。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
  29. 拆卸将左后下尾连杆固定到副车架的螺栓和螺母,然后在协助下,拆下下尾连杆总成。
    115 Nm (84.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米棘轮组合扳手
  30. 拆卸并弃用左后半轴螺母和垫圈。
    提示: 推荐使用以下工具:
    • 32 毫米深冲击套筒
    • 6 英寸加长件

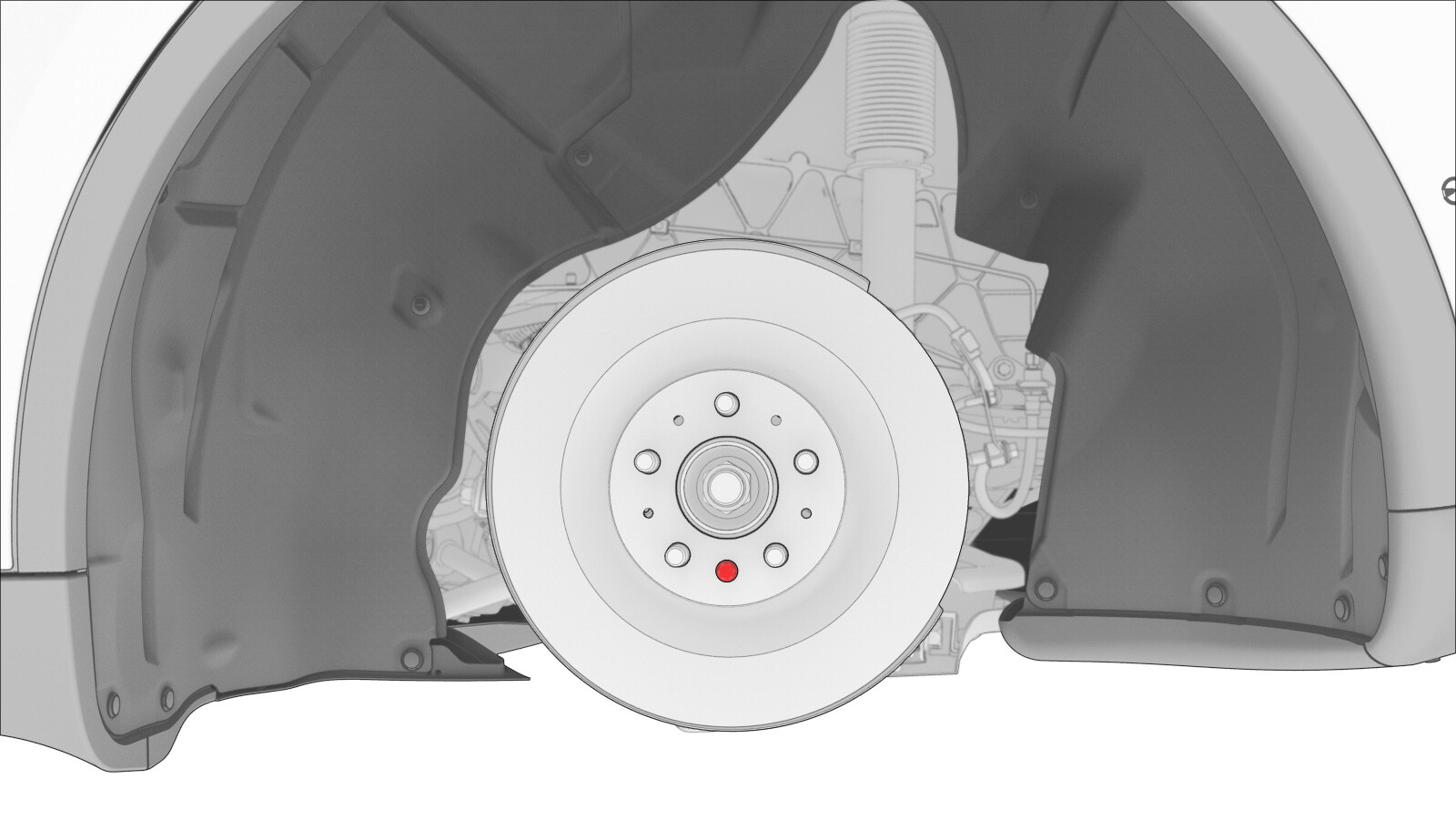

  31. 拆卸将左后制动盘固定到轮毂的螺栓,但此时请不要从总成上拆下制动盘。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  32. 将轮毂拉拔器放置到左后轮毂总成上,然后用车轮带耳螺母(2 个)和轮毂拉拔器垫圈(2 个)固定拉拔器。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  33. 逆时针旋转轮毂轴承拉拔器,将左后半轴从左后轮毂轴承花键上松开。
    提示: 推荐使用以下工具:
    • 17 毫米深套筒
  34. 从左后轮毂总成上取下轮毂拉拔器工具。
  35. 安装将左后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  36. 在左后转向节下方放置 3/4 吨支架。

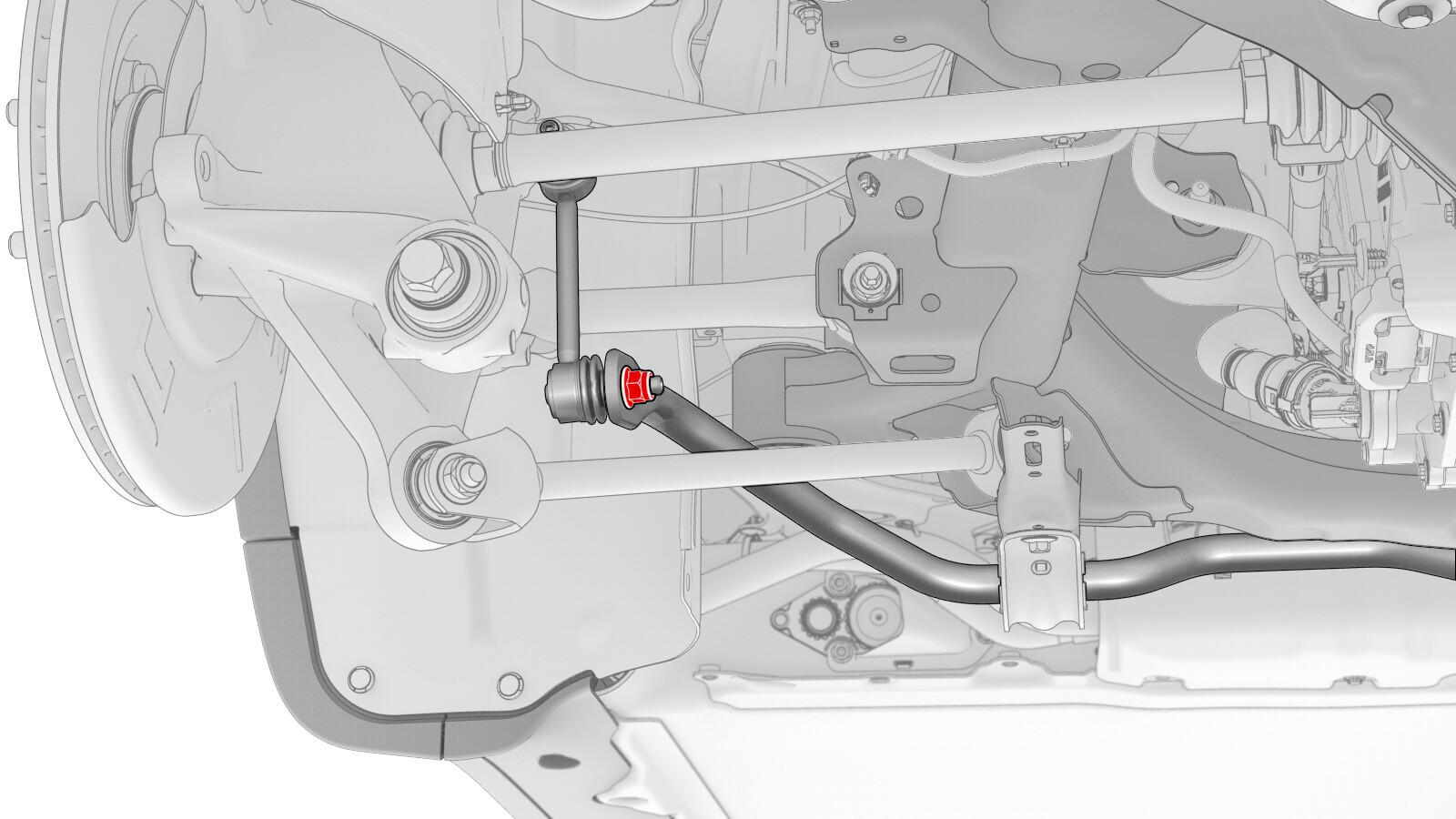

  37. 拆卸并弃置左后平衡杆末端连杆固定到平衡杆的螺母,然后从末端连杆上拆下平衡杆。
    55 Nm (40.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 5 毫米六角套筒
    • 15 毫米回旋头组合棘轮扳手
    Informational PurposesAn informational icon, calling your attention
    根据需要上下移动平衡杆,以达到正确的拆卸角度。如果需要,使用撬杆作为辅助工具。
  38. 拆卸将左后下前连杆固定到转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
  39. 拆卸将左后上尾连杆固定到左后悬架转向节的螺栓和螺母。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合回旋头棘轮扳手
    • 6 英寸加长件

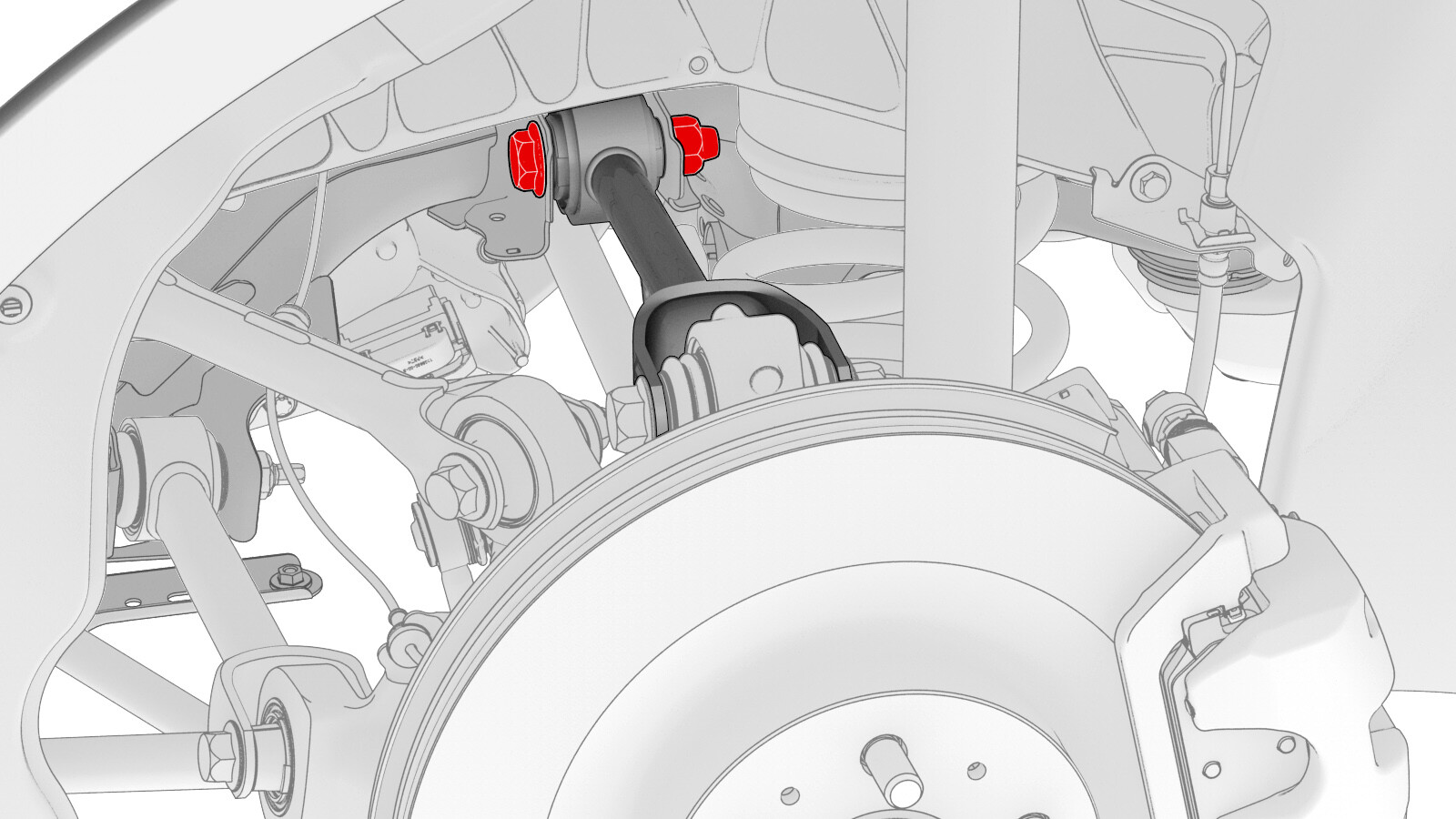

  40. 拆卸将左后上前连杆固定到左后悬架转向节的螺栓和螺母。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 3 英寸加长件
  41. 拆卸将左后止推杆固定到左后悬架转向节的螺栓和螺母。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手

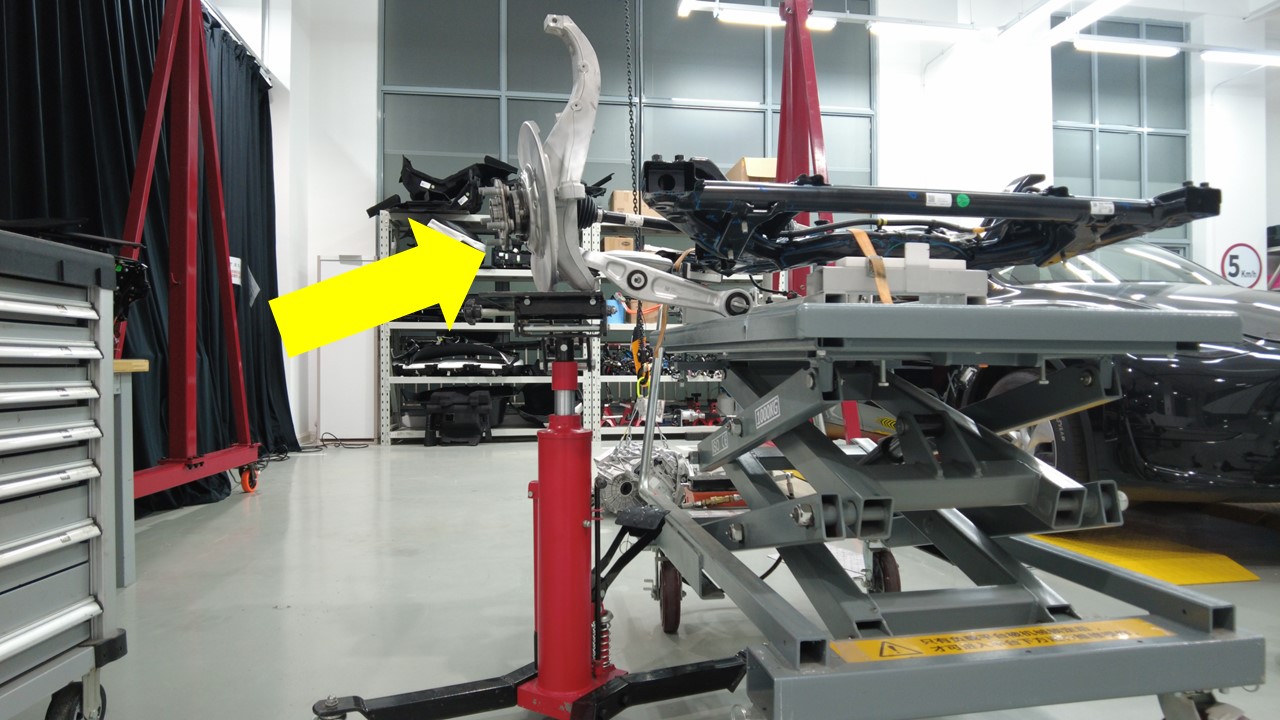

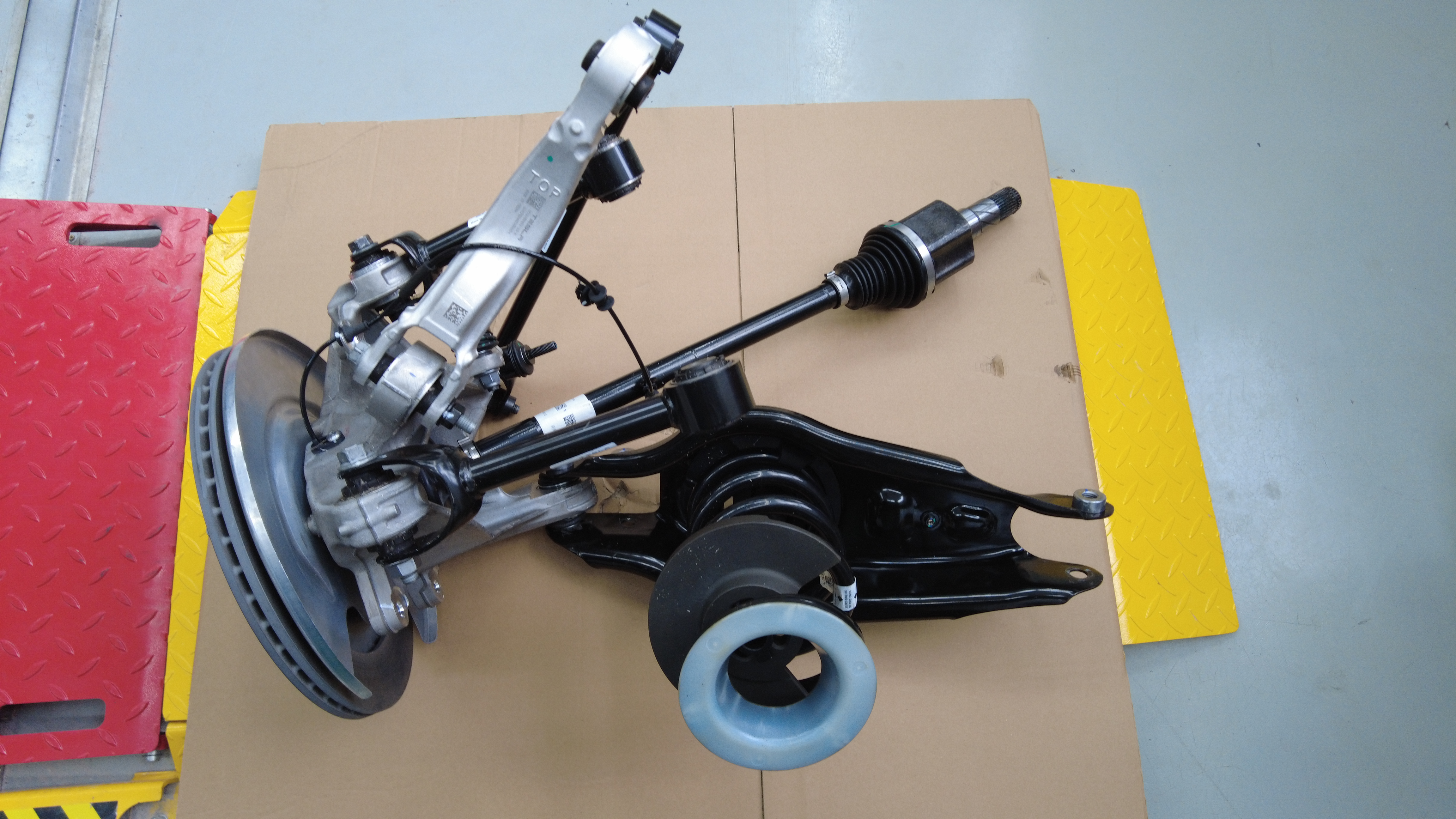

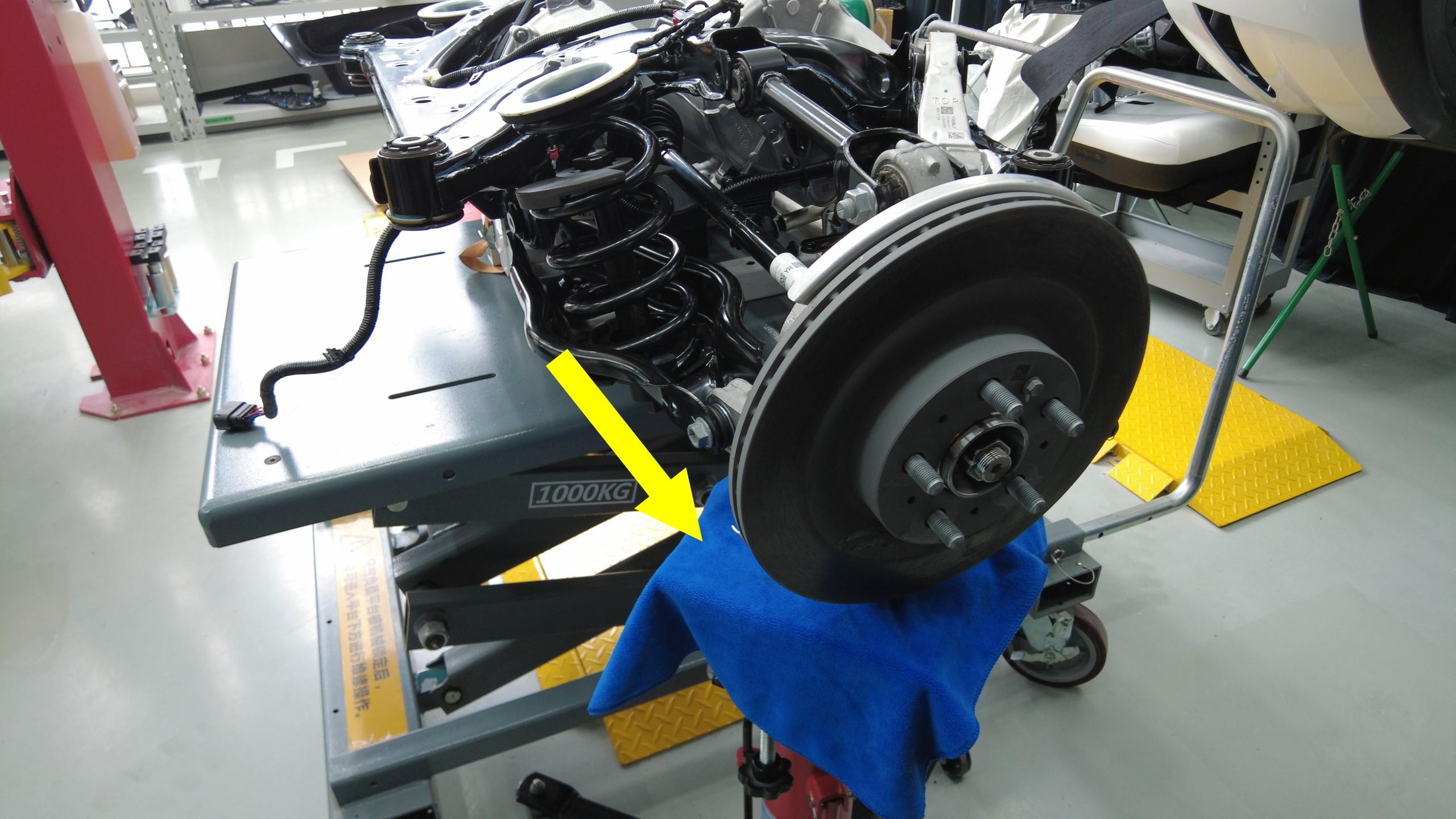

  42. 在协助下,从车上拆下左后转向节、轮毂和制动盘总成。
  43. 将轴拆卸工具线缆放置在左后驱动单元半轴内接头周围,然后使用线缆扎带将轴拆卸工具线缆固定。
    图 1. 已将车轴从驱动单元上拆下,仅作示范
  44. 将车轴拆卸工具滑动锤挂在 2 个车轴拆卸工具电缆环上,然后使用滑动锤将半轴从驱动单元上松开。
  45. 在协助下,从后驱动单元上拆下左后驱动单元半轴,然后将半轴塞装入变速箱开口。
  46. 对车辆右侧重复第21步至第45步。
  47. 完全升起车辆后锁定。
  48. 拆卸左后和右后轮拱内衬。请参阅轮拱内衬 - 后 - LH(非结构化电池组) (拆卸和更换)

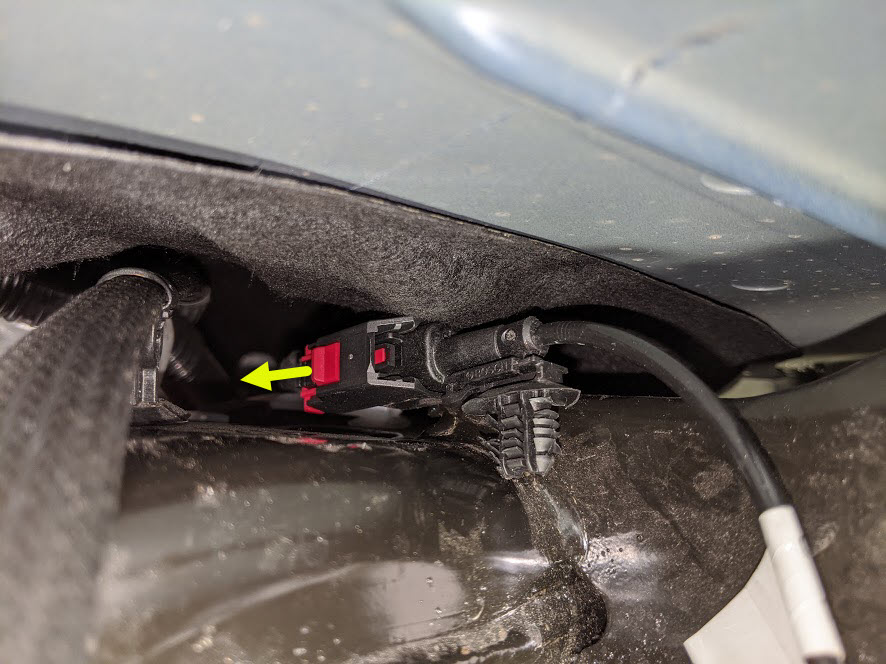

  49. 松开连接器锁,然后断开右 12V 副车架线束连接器。

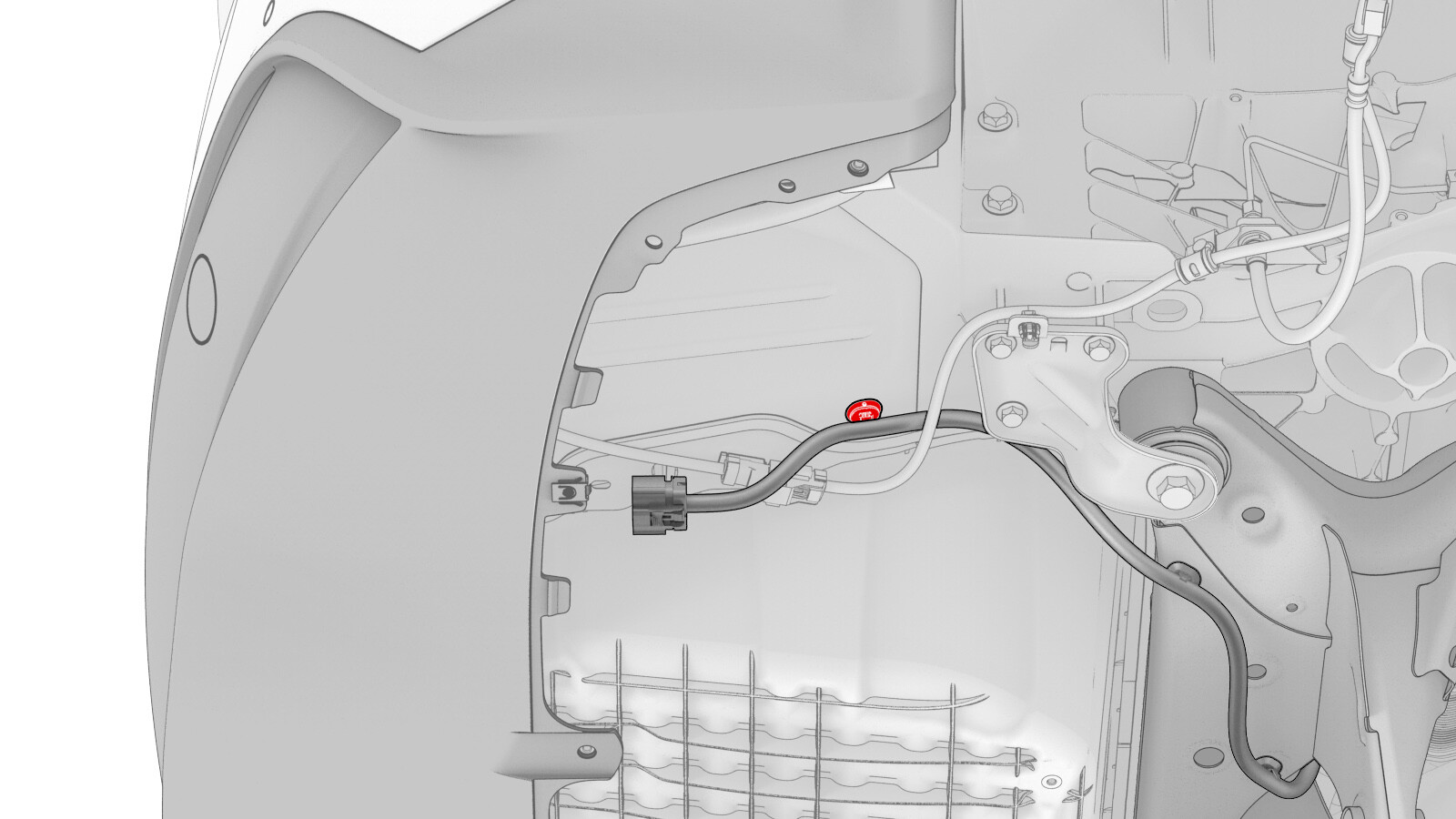

  50. 松开将副车架电气线束固定到车身的夹子。
  51. 松开连接器锁,然后断开左侧 12V 副车架线束连接器。
  52. 松开将左侧副车架电气线束固定到车身的卡子。
  53. 拆卸将后驱动单元接地带固定到车身的螺母。
    提示: 推荐使用以下工具:
    • 10 毫米深 12 角套筒
  54. 拆卸后平衡杆。请参阅平衡杆 - 后(拆卸和更换)
  55. 拆卸高压电池后车底护板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  56. 在高压电池左后侧下方放置冷却液排放容器。
  57. 从高压电池后部断开后驱动单元变流器入口软管,然后插接外螺纹接头和内螺纹接头。
  58. 将冷却液排放容器置于左后驱动单元区域下方。
  59. 将冷却液入口软管从后驱动单元上断开,然后堵住软管。
  60. 在高压电池右后侧下方放置冷却液排放容器。
  61. 松开卡子,将冷却液出口软管从后动力总成回流接头上断开,然后立即插接外螺纹接头和内螺纹接头。
  62. 取走车辆下方的冷却液排放容器。
  63. 拆卸将高压电池至后驱动单元线束支架固定到高压电池的螺母(2 个)。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  64. 滑动释放装置,将后驱动单元至高压电池线束处的高压电池后驱动单元连接器把手从固定位置解锁。
  65. 将高压电池后驱动单元连接器把手抬至最高处。
  66. 从高压电池接头上拆下高压电池后驱动单元连接器。
  67. 将后副车架举升工具放置在后副车架下方。
  68. 将一根空气软管连接到后副车架举升工具。
  69. 在协助下,升起后副车架举升工具以支撑后副车架。
  70. 在后副车架上方缠绕系带,将系带末端挂在金属环上,然后拉紧系带,将副车架紧固到后副车架举升工具。
    Informational PurposesAn informational icon, calling your attention
    如果需要将系带连接到金属环,可以降低车辆,使系带松弛一些。

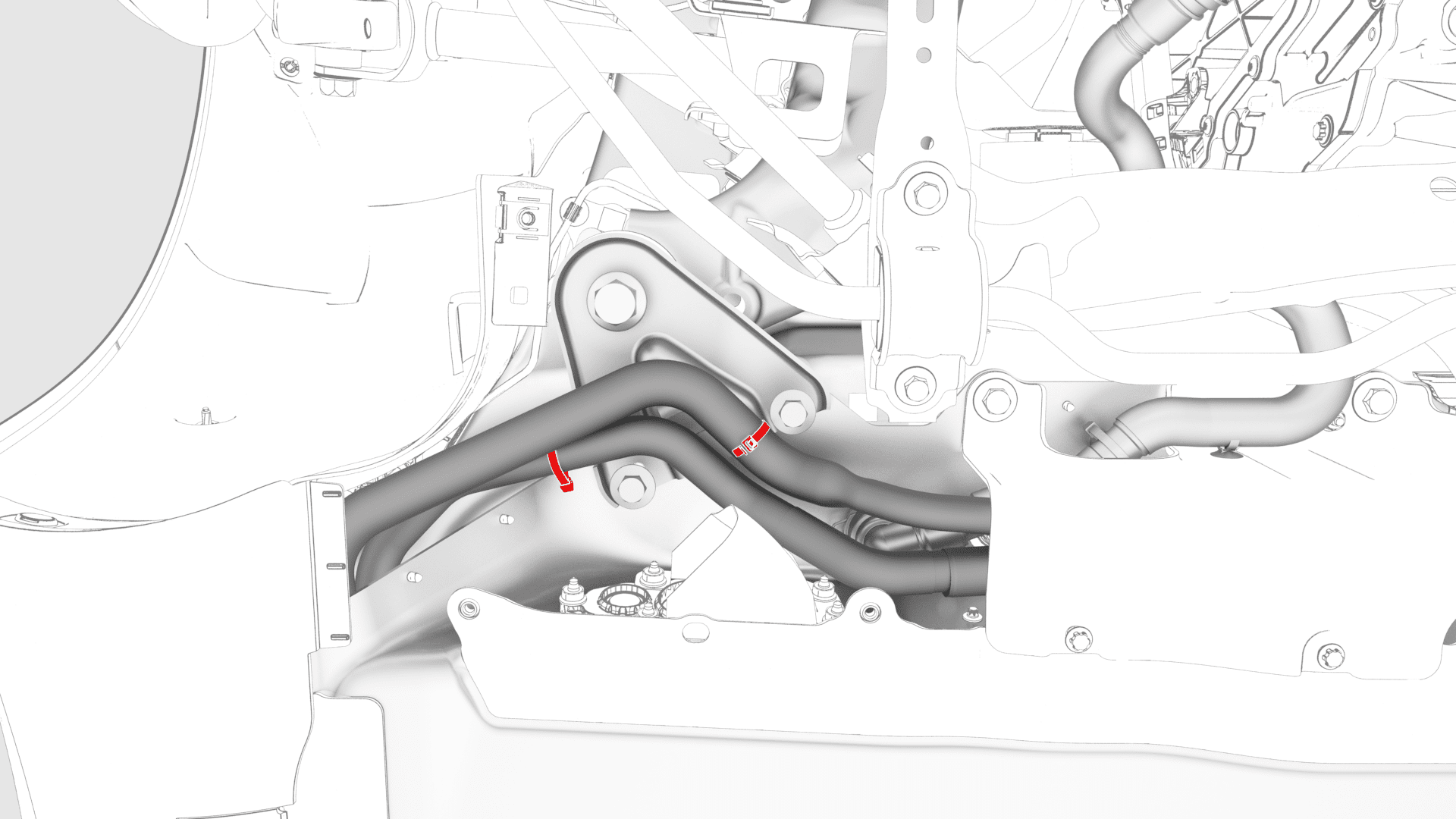

  71. 松开将冷却液软管固定到左侧剪力板的树形头卡子。
  72. 拆卸将左侧剪力板固定到高压电池的小号螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
  73. 拆卸并弃置将左侧剪力板和后副车架固定到车身的大号螺栓,然后拆下左侧剪力板。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 6 英寸加长件
  74. 手动拧紧将左侧剪力板固定到车身的小号螺栓。
    Informational PurposesAn informational icon, calling your attention
    请勿在此时安装剪力板。
  75. 对右侧剪力板重复第71步至第74步。
  76. 拆卸并弃置将后副车架固定到车身的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 6 英寸加长件
  77. 在协助下,缓慢地降低后副车架举升工具,从车上拆下后副车架。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    穿过各个组件布设高压线束和冷却液软管有助于防止线束和软管“卡滞”。
  78. 断开供气装置与后副车架举升工具的连接。
  79. 将后副车架和后副车架举升工具从车辆处移开。
  80. 松开将后驱动单元进口软管固定到高压线束支架的卡子,然后将软管从后副车架总成上拆下。
  81. 拆卸将后驱动单元高压线束支架固定到后驱动单元的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  82. 滑动释放装置,将后驱动单元至高压电池线束的后驱动单元高压连接器把手从固定位置解锁。
  83. 将后驱动单元高压连接器把手抬至最高处。
  84. 从副车架总成上拆下后驱动单元高压电缆。
  85. 将电气线束从变流器低压连接器上断开。
  86. 松开将低压电气线束固定到变流器的夹子。

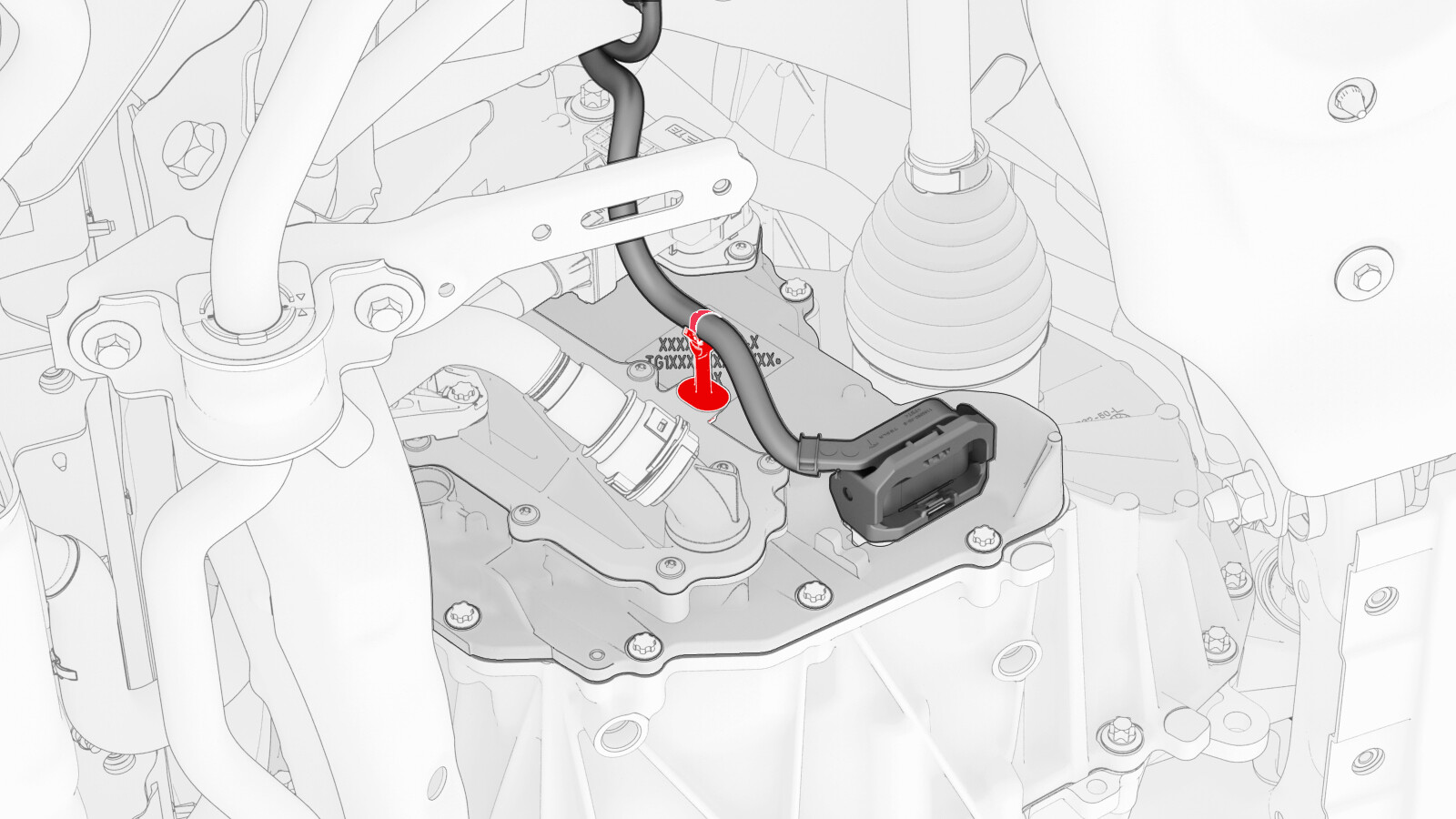

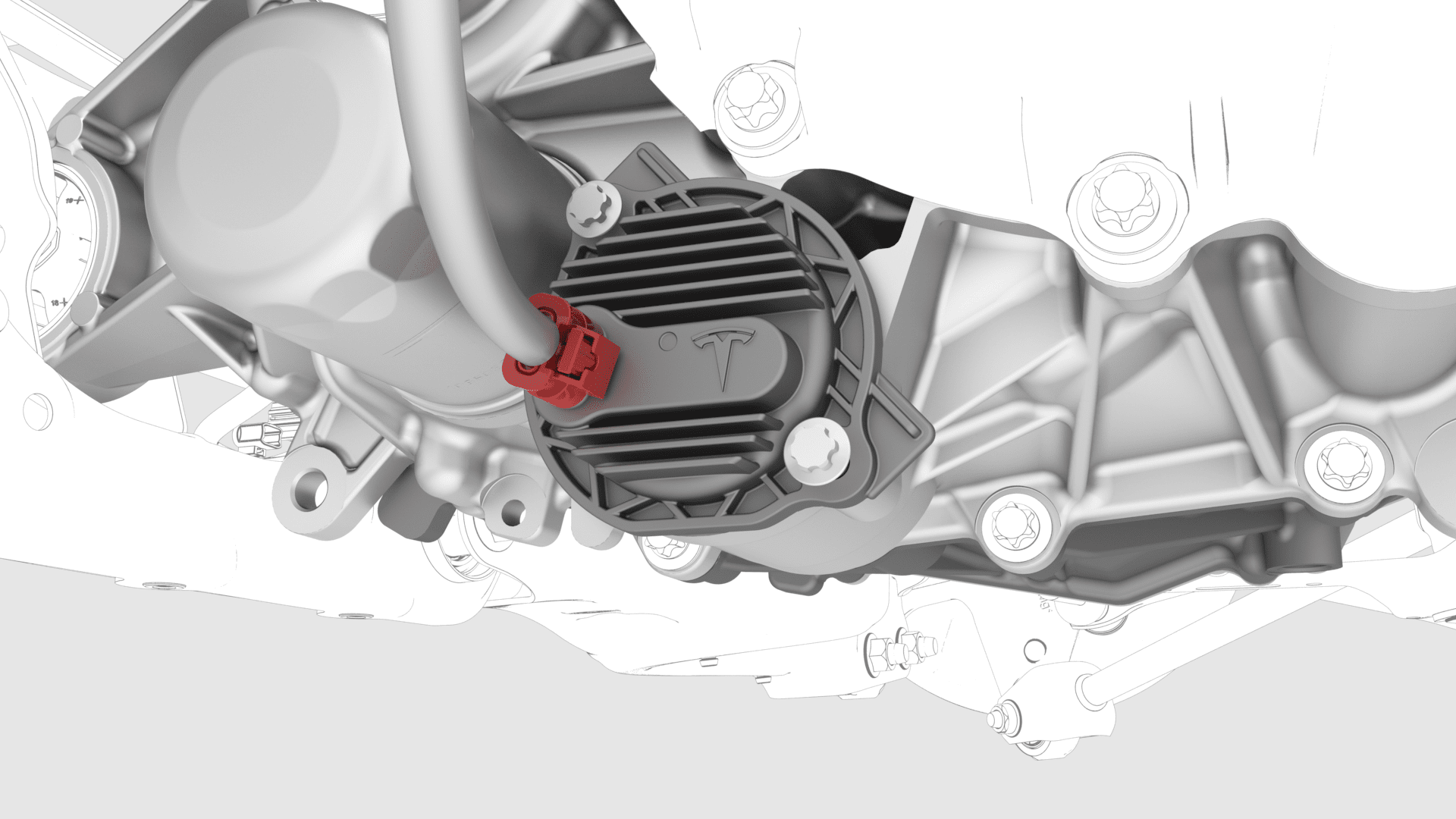

  87. 松开将解析器电气线束固定到后驱动单元的夹子,然后断开电气连接器。
  88. 从后驱动单元总成上断开机油泵连接器。
  89. 将驱动单元支座放置在起重机架下方。
  90. 将驱动单元吊索工具固定到后驱动单元。
  91. 将驱动单元吊索工具固定到起重机架上。
  92. 升起吊索工具,使拉索处于轻度张紧状态。
  93. 拆卸将后驱动单元左侧支座固定到后副车架的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
  94. 拆卸将后驱动单元右侧支座固定到后副车架的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
  95. 拆卸将后驱动单元后部固定到后副车架的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
  96. 在协助下,升起驱动单元吊索工具,以便将后驱动单元从后副车架中提出来。
  97. 从驱动单元下方移开副车架和举升工具。

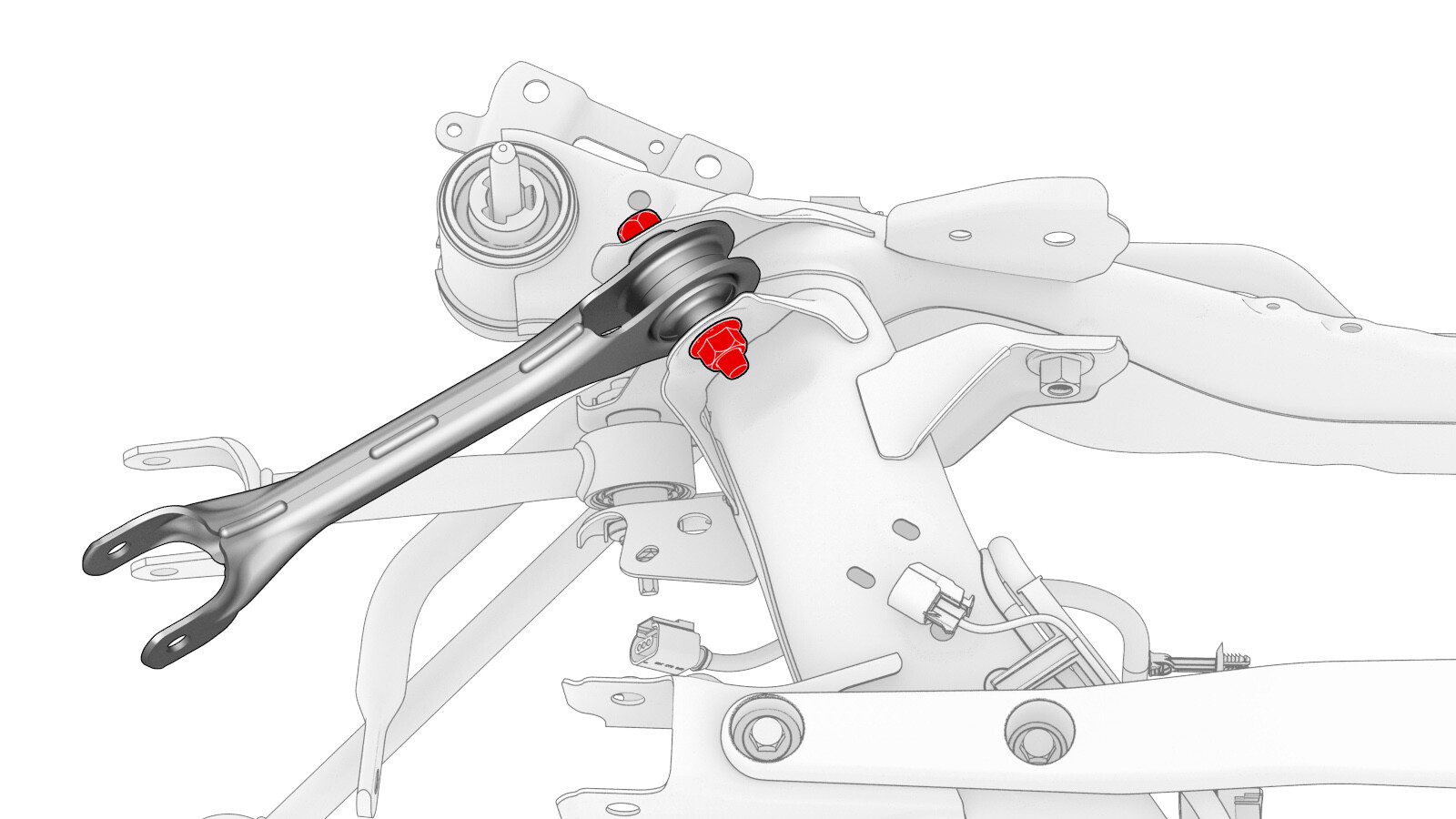

  98. 拆卸将左后上尾连杆固定到副车架的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  99. 拆卸将左后上前连杆固定到副车架的螺栓和螺母。
    84 Nm (61.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
  100. 拆卸将左后止推杆固定到副车架的螺栓和螺母。
    85 Nm (62.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米深套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
    Informational PurposesAn informational icon, calling your attention
    旋转偏心螺栓,找到正确拆卸位置。
  101. 拆卸将左后下前连杆固定到副车架的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
  102. 对副车架总成右侧重复第 98 步至第 101 步。

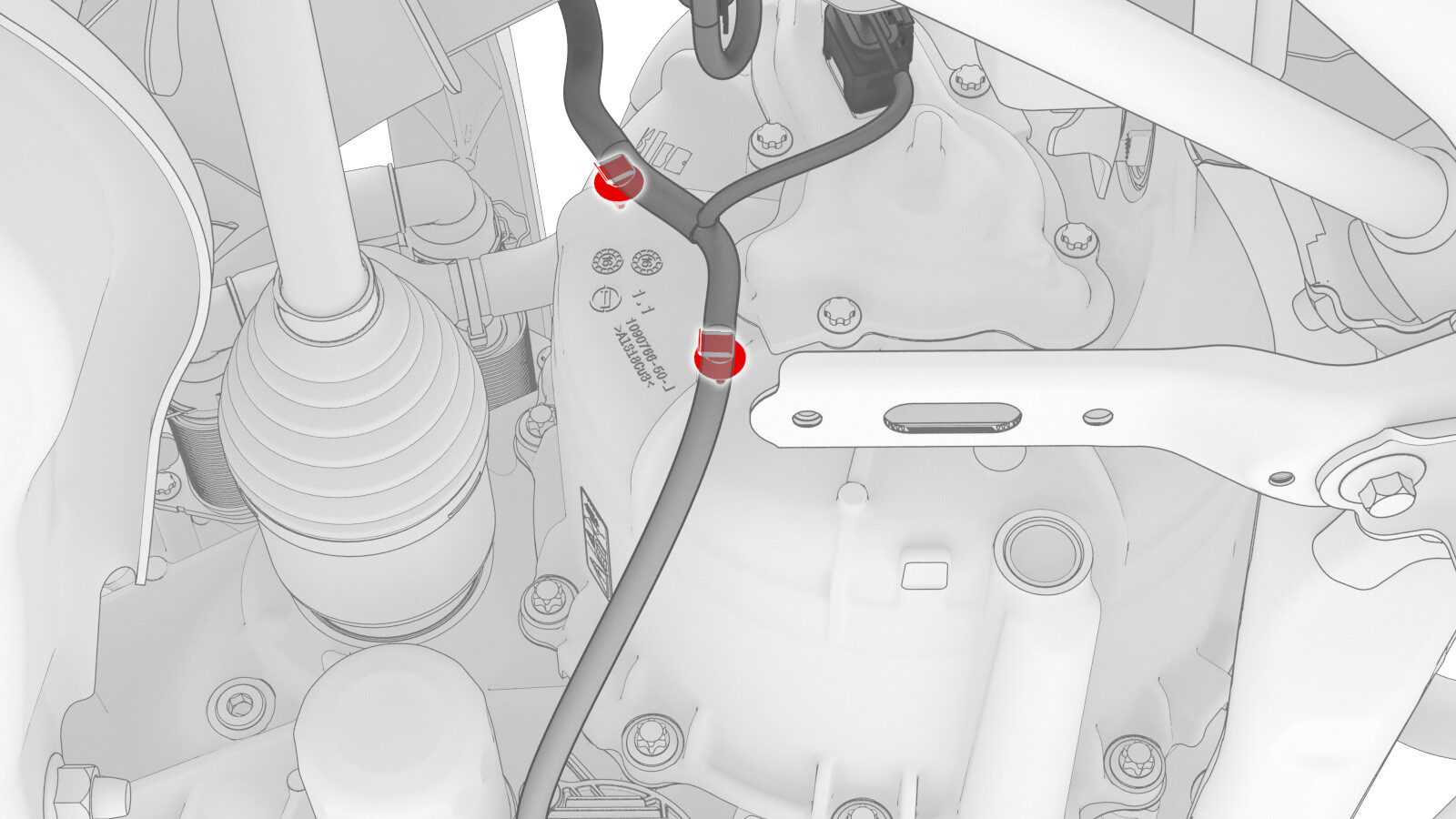

  103. 松开将副车架线束固定到后副车架底部的夹子。

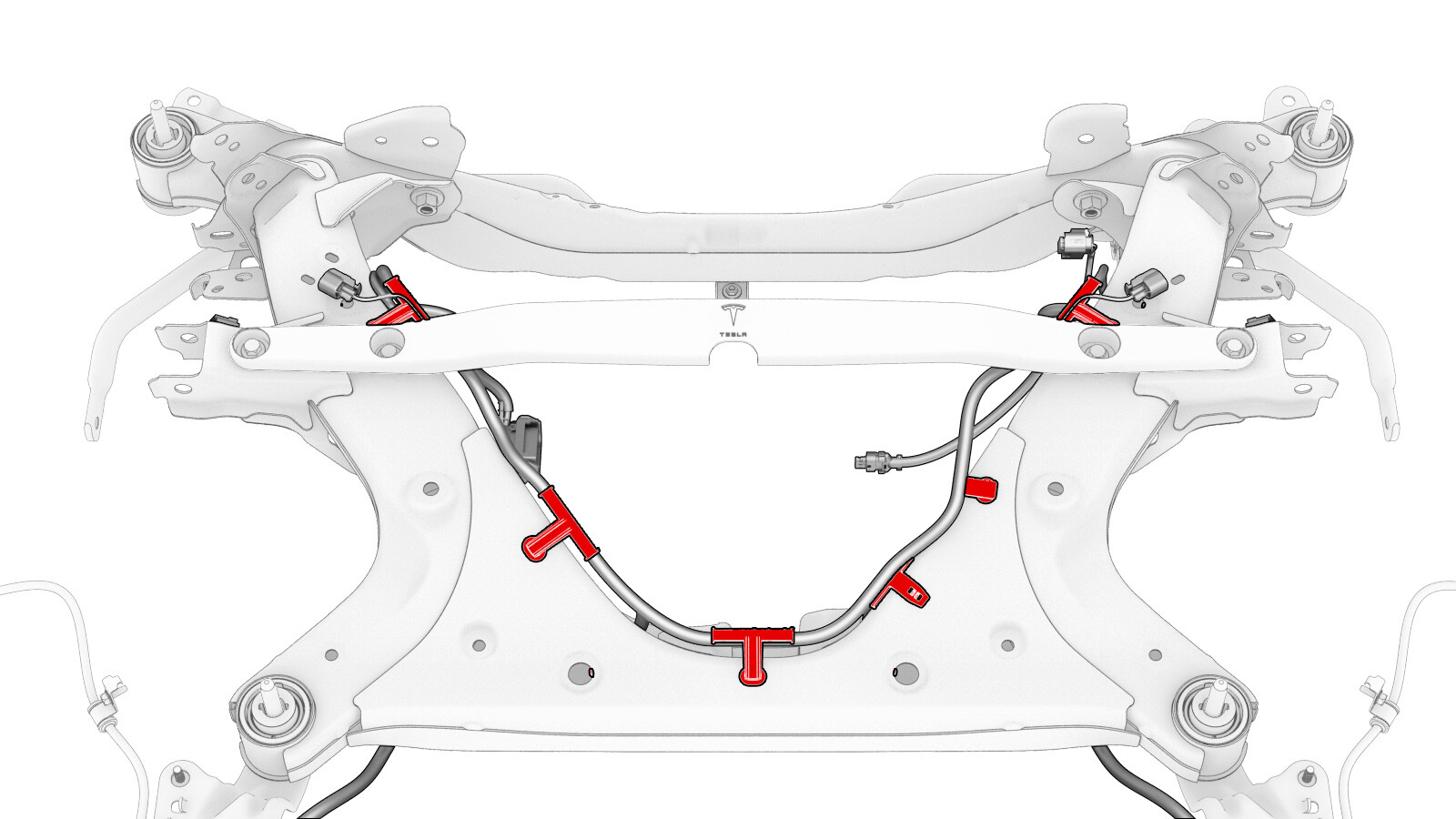

  104. 松开将副车架线束固定到后副车架顶部的夹子(9 个),然后从副车架上拆下线束。
  105. 在协助下,松开将副车架固定到举升工具的固定带,然后从举升工具上拆下副车架。

安装

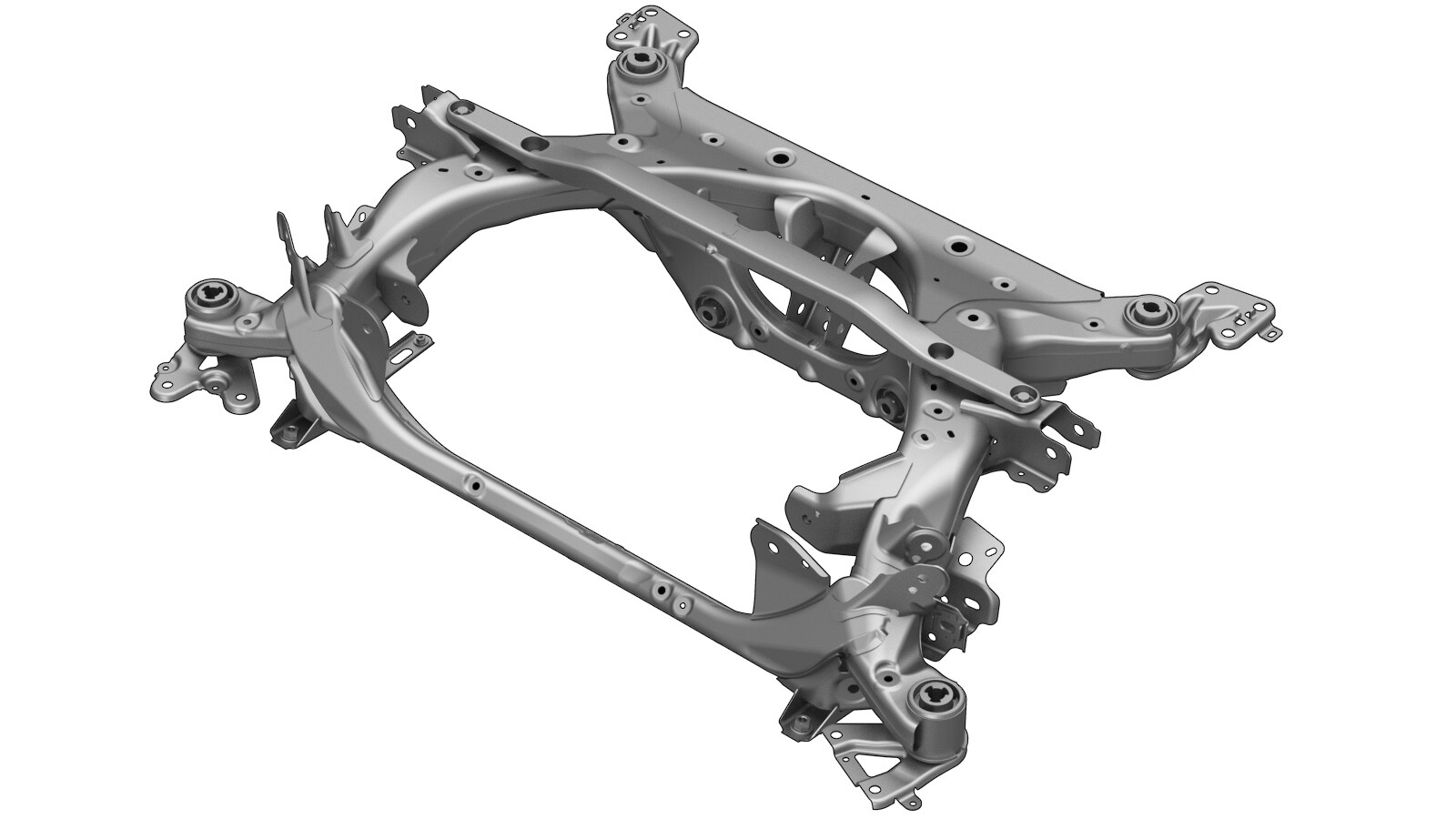

  1. 在协助下,将新的副车架安装到举升工具,然后固定固定带。
  2. 安装将副车架线束固定到后副车架顶部的夹子(9 个)。
  3. 安装将副车架线束固定到后副车架底部的夹子。
  4. 将副车架和举升工具移到驱动单元下方。
  5. 在协助下,降下吊索以便将后驱动单元安装到副车架上。
  6. 安装并手动拧紧将后驱动单元后部固定到后副车架的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
  7. 安装并手动拧紧将后驱动单元右侧支座固定到后副车架的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
  8. 安装并手动拧紧将后驱动单元左侧支座固定到后副车架的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
  9. 降下驱动单元吊索,释放拉索上的张力。
  10. 从起重机架上拆下驱动单元吊索。
  11. 拆卸将驱动单元吊索工具固定到后驱动单元的挂钩(3 个)。
  12. 紧固电机支座左右侧和后部螺栓。
    80 Nm (59.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
  13. 安装将解析器电气线束固定到后驱动单元的夹子,然后连接电气连接器。
  14. 连接后驱动单元总成机油泵连接器。
  15. 安装将低压电气线束固定到变流器的夹子。
  16. 连接变流器低压连接器电气线束。
  17. 安装并手动拧紧将右后上尾连杆固定到副车架的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  18. 安装并手动拧紧将右后上前连杆固定到副车架的螺栓和螺母。
    84 Nm (61.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
  19. 安装并手动拧紧将右后止推杆固定到副车架的螺栓和螺母。
    85 Nm (62.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米深套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
    Informational PurposesAn informational icon, calling your attention
    旋转偏心螺栓,找到正确拆卸位置。
  20. 安装并手动拧紧将右后下前连杆固定到副车架的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
  21. 对副车架总成左侧重复第 17 步至第 20 步。
  22. 将后驱动单元高压电缆放置在后副车架上。
  23. 将后驱动单元高压连接器把手抬至最高处。
  24. 将高压连接器专用工具安装到后驱动单元高压连接器上。
  25. 用双手将后驱动单元高压连接器牢固地连接到后驱动单元。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接,两个固定销都插入把手中。
  26. 将高压连接器专用工具从后驱动单元高压连接器上拆下。
  27. 将后驱动单元高压连接器按压到后驱动单元高压接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  28. 滑动释放装置,将后驱动单元高压连接器把手锁定在固定位置。
  29. 确认后驱动单元高压连接器完全就位,然后比对连接器两侧,确认已正确固定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
  30. 安装将高压线束支架固定到变流器的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  31. 将后驱动单元入口软管连接到变流器冷却液接头,然后紧固弹簧夹。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行推拉测试,以确认软管已完全就位。
  32. 安装将后驱动单元入口软管固定到高压线束支架的夹子。
  33. 将副车架举升工具和后副车架放置在车辆下方。
  34. 将空气管路连接到副车架举升工具。
  35. 在协助下,缓慢地将后驱动单元和副车架上升到位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    穿过各个组件布设高压线束和冷却液软管有助于防止线束和软管受到挤压或损坏。
  36. 手动拧紧将后副车架固定到车身的新螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    将在本程序的后续步骤中紧固螺栓。
  37. 拆卸将左右剪力板固定到车身的小号螺栓。

    左侧剪力板螺栓如图所示,右侧类似

  38. 将左侧剪力板安装到后副车架和高压电池上,然后手动拧紧新的螺栓,将剪力板固定到副车架上。
    Informational PurposesAn informational icon, calling your attention
    将在本程序的后续步骤中紧固螺栓。
  39. 手动拧紧将左侧剪力板固定到高压电池的小号螺栓。
    Informational PurposesAn informational icon, calling your attention
    将在本程序的后续步骤中紧固螺栓。
  40. 对车辆右侧重复第37步至第39步。
  41. 紧固将左右剪力板固定到车辆的小号螺栓。
    对于非结构化电池组车辆:
    35 Nm (25.8 lbs-ft)
    对于结构化电池组车辆:
    62 Nm (45.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
  42. 紧固将左右剪力板固定到车辆的大号螺栓,然后用油性记号笔标记螺栓。
    130 Nm (95.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 6 英寸加长件
  43. 紧固将左后和右后副车架固定到车身的螺栓,紧固之后用油性记号笔标记螺栓。
    165 Nm (121.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 6 英寸加长件
  44. 紧固将冷却液软管固定到左右剪力板的树形头卡子。

    左侧剪力板如图所示,右侧剪力板类似

  45. 松开固定带并从车辆上降下副车架举升工具。
  46. 断开空气管路与副车架举升工具的连接,然后从车辆下部拆下工具。
  47. 将高压电池后驱动单元线束连接器把手抬至最高处。
  48. 将高压连接器专用工具安装到高压电池后驱动单元连接器上。
  49. 用双手将后驱动单元至高压电池线束的高压电池后驱动单元连接器牢固连接到高压电池接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接,两个固定销都插入把手中。
  50. 从高压电池后驱动单元连接器上拆下高压连接器专用工具。
  51. 将高压电池后驱动单元连接器按压到高压电池接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  52. 滑动释放装置,将高压电池后驱动单元连接器把手锁定在固定位置。
  53. 确认高压电池后驱动单元连接器完全就位,然后比对连接器两侧,确保正确固定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
  54. 安装将后驱动单元高压电气线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  55. 在高压电池右后侧下方放置冷却液排放容器。
  56. 拆卸软管塞,然后将冷却液出口软管连接到后动力总成回流软管。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行推拉测试,以确认软管已完全就位。
  57. 将冷却液排放容器放置在高压电池左后侧下方。
  58. 拆卸软管塞,然后将后驱动单元变流器进口软管连接到高压电池后部。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行推拉测试,以确认软管已完全就位。
  59. 取走车辆下方的冷却液排放容器。
  60. 安装高压电池后车底护板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  61. 安装后平衡杆。请参阅平衡杆 - 后(拆卸和更换)
  62. 安装将后驱动单元接地带固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深 12 角套筒
    Informational PurposesAn informational icon, calling your attention
    如果拆卸期间车上有垫圈,则重新安装此垫圈。
  63. 将左副车架电气线束筒形夹紧固到车身上。
  64. 连接左侧 12V 副车架线束电气连接器。
    图 2. 左侧如图所示,右侧类似
  65. 对车辆右侧重复第 63 步和第 64 步。
  66. 将车辆部分降低至舒适的作业高度后锁定。
  67. 从变速箱上拆下半轴塞,然后在协助下,将前驱动单元左右半轴安装到前驱动单元。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意不要损坏或移动油封。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保卡环开口面向驱动单元底部。
    Informational PurposesAn informational icon, calling your attention
    将前转向节总成移到一旁,以便为安全地安装前驱动单元半轴留出足够空间。
    Informational PurposesAn informational icon, calling your attention
    新的前驱动单元到货时预充有变速箱油。在安装过程中清理漏油,并根据需要加满变速箱油。更多相关信息,请在服务工具目录中搜索1446276-00-B
  68. 确认半轴均完全就位:
    • 将半轴小心推入驱动单元,直至半轴端头与小齿轮轴接触时发出“咔嗒”声。
    • 将半轴卡环锁定到位时,可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖,确认卡环锁定到位。如果半轴与驱动单元分离,则需重新安装半轴,然后测试是否完全就位。
  69. 仅向左后驱动单元半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑剂。如果错涂润滑剂,请使用车间毛巾将花键擦拭干净。
    图 3. 润滑红色标注区域
  70. 在右后悬架下方放置支架。
  71. 在协助下,将右后半轴安装到右转向节、轮毂和制动盘总成上,然后将转向节总成放置到支架上。
  72. 安装并手动拧紧将右后上尾连杆固定到右后悬架转向节的螺栓和螺母。
    图 4. 左侧如图所示,右侧类似
  73. 安装并手动拧紧将右后上前连杆固定到右后悬架转向节的螺栓和螺母。
    图 5. 左侧如图所示,右侧类似
  74. 安装并手动拧紧将右侧止推杆固定到右后悬架转向节的螺栓和螺母。
    图 6. 左侧如图所示,右侧类似
  75. 安装并手动拧紧将右后下前连杆固定到右后悬架转向节的螺栓和螺母。
    图 7. 左侧如图所示,右侧类似
  76. 在协助下,将右后下尾连杆总成放置到副车架上,然后安装并手动拧紧将总成固定到副车架的螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米棘轮组合扳手
  77. 安装并手动拧紧将右后下尾连杆固定到右后悬架转向节的螺栓和螺母。
    图 8. 左侧如图所示,右侧类似
  78. 安装用于固定顶部支座处右后减震器的螺栓。
    41 Nm (30.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件

    左侧如图所示;右侧类似。

  79. 将右后部末端连杆放置到平衡杆上,然后安装新的螺母,将末端连杆固定到平衡杆。
    55 Nm (40.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 5 毫米六角套筒
    • 15 毫米回旋头组合棘轮扳手
    • 回旋头棘轮
    Informational PurposesAn informational icon, calling your attention
    根据需要上下移动平衡杆,以达到正确安装角度。
  80. 安装将右后半轴固定到左后轮毂总成的新螺母和垫圈。
    Informational PurposesAn informational icon, calling your attention
    螺母将在后续步骤中紧固。
    提示: 推荐使用以下工具:
    • 32 毫米深冲击套筒
    • 6 英寸加长件
  81. 拆卸右后悬架下方支架。
  82. 将右后制动钳放置到右后转向节上,然后安装新的螺栓,将制动钳固定到转向节。
    83 Nm (61.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18
  83. 安装将右后防抱死制动系统车轮转速传感器电缆固定到右后转向节的索环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    对索环进行推拉检查,以确保其牢固地固定到转向节上。
    图 9. 左侧如图所示,右侧类似
  84. 将右后防抱死制动系统车轮转速传感器安装到转向节,然后安装新的螺栓,将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 6 英寸加长件
    图 10. 左侧如图所示,右侧类似
  85. 对车辆左侧重复第 67 步至第 84 步。
  86. 拆卸将右后制动盘固定到轮毂的螺栓,但此时请不要从总成上拆下制动盘。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  87. 手动拧紧将后轮毂千斤顶适配器固定到左后轮毂的螺母。
  88. 在左后下方控制臂下面放置一个支架,然后升起支架以模拟处于行驶高度的车辆。
  89. 使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内。
    Informational PurposesAn informational icon, calling your attention
    可能需要微调支架或弹簧压缩器工具。
  90. 测量围板底部与后轴中心之间的距离,确保后悬架已设置到行驶高度:测得距离应为 427 毫米。
  91. 紧固将右后上尾连杆固定到副车架的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
    图 11. 左侧如图所示,右侧类似
  92. 紧固将右后上前连杆固定到副车架的螺栓和螺母。
    84 Nm (61.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
    图 12. 左侧如图所示,右侧类似
  93. 紧固将右后止推杆固定到副车架的螺栓和螺母。
    85 Nm (62.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米深套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
    图 13. 左侧如图所示,右侧类似
  94. 紧固将右后下前连杆固定到副车架的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米组合扳手
    • 回旋头棘轮
    图 14. 左侧如图所示,右侧类似
  95. 紧固将右后下尾连杆固定到副车架的螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
    图 15. 左侧如图所示,右侧类似
  96. 紧固将右后减震器总成固定到右后下尾连杆的螺栓和螺母。.
    115 Nm (84.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
    图 16. 左侧如图所示,右侧类似
  97. 紧固将右后下尾连杆固定到右后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
    图 17. 左侧如图所示,右侧类似
  98. 紧固将右后上尾连杆固定到右后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    134 Nm (98.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合回旋头棘轮扳手
    • 6 英寸加长件
    图 18. 左侧如图所示,右侧类似
  99. 紧固将右后上前连杆固定到右后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    84 Nm (61.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 3 英寸加长件
    图 19. 左侧如图所示,右侧类似
  100. 紧固将右侧止推杆固定到右后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    图 20. 左侧如图所示,右侧类似
  101. 紧固将右后下前连杆固定到右后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 18 毫米棘轮组合扳手
    • 回旋头棘轮/回旋头扭矩扳手
    图 21. 左侧如图所示,右侧类似
  102. 紧固将末端连杆固定到平衡杆的螺母。使用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 5 毫米六角套筒
    • 15 毫米回旋头组合棘轮扳手
    • 回旋头棘轮
  103. 拆卸右悬架下方支架。
  104. 从右后轮毂上拆下轮毂千斤顶适配器。
  105. 安装将右后制动盘固定到右后轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
    图 22. 左侧如图所示,右侧类似
  106. 从右后螺旋弹簧上拆下弹簧压缩器。
  107. 对车辆左侧重复第 86 步至第 106 步。
  108. 安装左后和右后悬架护罩。请参阅盖板 - 后悬架 - LH(拆卸和更换)
  109. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  110. 安装后轮毂。请参阅轮毂总成(拆卸和安装)
  111. 紧固左后半轴螺母。
    300 Nm (221.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 32 毫米深冲击套筒
  112. 如果配有左前轮毂中心盖,请进行安装。请参阅盖 - 轮毂(拆卸和更换)
  113. 执行冷却系统真空重新加注程序。请参阅冷却系统(真空重新加注)
  114. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  115. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  116. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  117. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
  118. 将驾驶位和副驾位座椅移回原位。
