连杆 - 尾 - 下 - 后 - LH（拆卸和更换）
校正代码
31031102 0.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1457016-00-A Gedore 弹簧压缩器
- 1137855-00-A 后行驶高度扭矩工具，MODEL 3
- 1081765-00-A 3/4 吨托臂支架
- 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
- 2023 年 6 月 15 日：添加了完整程序概览视频，仅作为补充材料。
拆卸
- 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆卸左后轮毂。请参阅轮毂总成（拆卸和安装）。
- 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 拆卸左后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
-

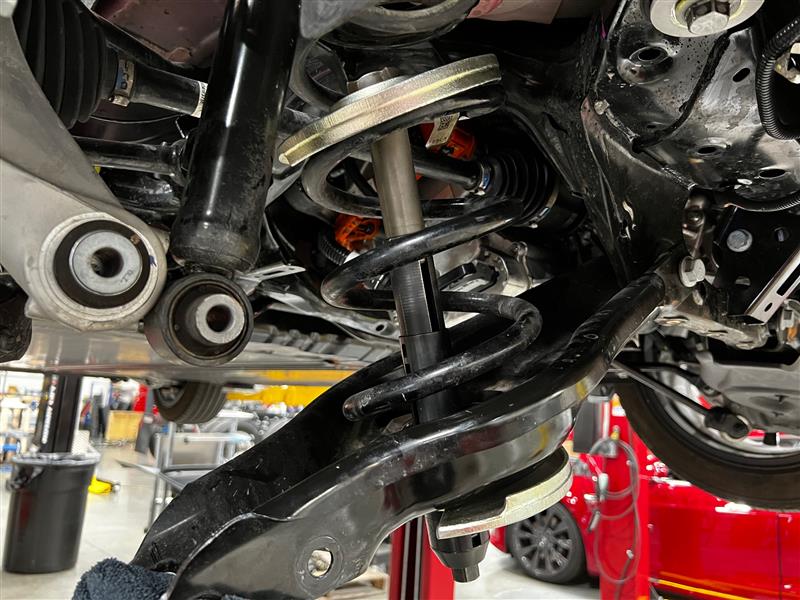

向左后弹簧上安装 Gedore 弹簧压缩器。
-
在左后悬架下方放置支架。
-
松开将左后下部尾连杆固定到副框架的螺母。
注推荐使用以下工具：
- 21 毫米套筒
- 21 毫米组合扳手
-
拆卸将后减震器固定到左后下尾连杆的螺栓和螺母。
注推荐使用以下工具：
- 21 毫米套筒
- 21 毫米组合扳手
-
拆卸将左后下尾连杆固定到转向节的螺栓和螺母。
注推荐使用以下工具：
- 21 毫米套筒
- 21 毫米组合扳手
-

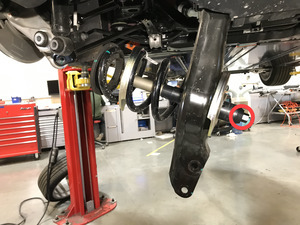

在协助下，降下支架，并在连杆向下摆动远离左后转向节时确保左后弹簧保留在左后下尾连杆上。
-
拆下 Gedore 弹簧压缩器。
-
松开将左后弹簧固定到左后下尾连杆的索环（2 个），然后从连杆上拆下弹簧。
-
拆下将左后下部尾连杆固定到后副框架的螺栓和螺母，然后从副框架上拆下连杆。
注推荐使用以下工具：
- 21 毫米套筒
- 21 毫米组合扳手
安装
-
将左后下部尾连杆安装到后副框架上，然后安装并用手拧紧将连杆固定到副框架的螺栓和螺母。
注推荐使用以下工具：
- 21 毫米套筒
- 21 毫米组合扳手
-
将左后弹簧安装到左后下尾连杆上，然后紧固将弹簧固定到连杆的索环（2 个）。
-
向左后弹簧上安装 Gedore 弹簧压缩器。
-
将左后下部尾连杆向上摆动到支架上，然后升起支架，直至连杆与左后转向节重合。
注可能需要进一步压缩弹簧，以使连杆与转向节孔对准。
-
安装并手动拧紧将左后下尾连杆固定到左后转向节的螺栓和螺母。
-
安装并手动拧紧将左后减震器固定到左后下尾连杆的螺栓和螺母。
-
拆卸将左后制动盘固定到左后轮毂的螺栓。
注推荐使用以下工具：
- 10 毫米套筒
- 2 英寸加长件
-
将轮毂千斤顶适配器安装到左后轮毂上，然后手动拧紧带耳螺母。
-
移动支架以支撑轮毂千斤顶适配器。
注使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内，如需要，可调节支架或弹簧压缩器工具。 -

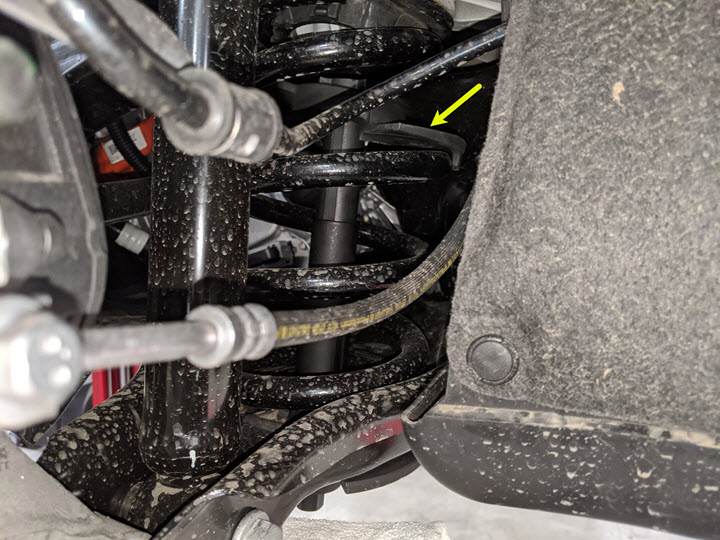

测量左后围板底部与左后轴中心之间的距离，确保后悬架已设置到行驶高度：测得距离应为427 毫米。
-
拧紧将左后下部尾连杆固定到后副框架的螺栓。拧紧螺栓后，用油性记号笔标记该螺栓。
115 Nm (84.8 lbs-ft)
115 Nm (84.8 lbs-ft)注推荐使用以下工具：- 21 毫米套筒
- 21 毫米组合扳手
-
拧紧将左后下部尾连杆固定到左后转向节的螺栓。紧固螺栓后，用油性记号笔标记该螺栓。
115 Nm (84.8 lbs-ft)
115 Nm (84.8 lbs-ft)注推荐使用以下工具：- 21 毫米套筒
- 21 毫米组合扳手
-
紧固将左后减震器固定到左后下尾连杆的螺栓和螺母。紧固螺栓后，用油性记号笔标记该螺栓。
115 Nm (84.8 lbs-ft)
115 Nm (84.8 lbs-ft)注推荐使用以下工具：- 21 毫米套筒
- 21 毫米组合扳手
-
将支架从轮毂轴承千斤顶适配器上拆下。
-
拆卸用于固定轮毂千斤顶适配器的带耳螺母，然后从左后轮毂上拆下轮毂千斤顶适配器。
-
安装将左后制动盘固定到左后轮毂的螺栓。5 Nm (3.7 lbs-ft)注推荐使用以下工具：
- 10 毫米套筒
- 2 英寸加长件
-
从左后弹簧上拆下 Gedore 弹簧压缩器。
- 安装左后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
- 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
- 安装左后轮毂。请参阅轮毂总成（拆卸和安装）。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
