热交换器 - 后驱动单元 (3DU)(拆卸和更换)
校正代码 40305202 1.74 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 2 月 27 日:将变速箱油更新为 KAF 1。
- 2023 年 8 月 16 日:更新了电子驻车制动 (EPB) 维护模式参考。
警告
本程序为“草案”。虽已通过验证,但可能仍有“警告”和“小心”事项缺失。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
-
举升并支撑车辆
注确保车辆在升离地面前未处于充电状态,将空气悬架设置为“Jack 模式”(如有配备)
- 打开左前车门,降下左前车窗。
- 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH(释放)
- 打开前备箱盖
-
拆卸后挡板
注14 个卡子
-
在中央显示器上关闭车辆电源
注操作如下:Controls > Safety & Security > Vehicle Power > Power Off
-
断开 12V 负极端子和紧急响应回路
注1 个螺母,10 毫米,6 Nm,1 个连接器;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电;应先断开负极端子再断开紧急响应回路;等待 2 分钟,确保所有电路完全放电
-
拆卸右后轮毂盖
注1 个盖子;用双手轻轻拉动轮毂盖以松开卡子;轮毂可能配备中心盖
-
松开右后轮毂
注5 个螺母,21 毫米,175 Nm
- 关闭左前车门
-
部分升起车辆,然后将举升机降落至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾
-
拆卸右后轮毂
注5 个螺母,21 毫米,175 Nm
-
将右后制动钳从转向节上拆下,然后将其悬挂在车身上
注2 个螺栓,E18,83 Nm;拆下后弃用螺栓
-
完全升起车辆,然后将举升机降低至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声后再降下,否则车辆可能会发生侧倾
-
拆卸中间流线型护板
注11 个螺栓,10 毫米,5 Nm
-
拆卸右后悬架护罩
注1 个螺栓,10 毫米,6 Nm,2 个锁片
-
部分降低车辆,然后将举升机设定至锁止位
注将举升机升离锁止位,然后固定住释放杆,使锁具在车辆降下时保持活动自如;将车辆设置到适宜的作业高度
-
将弹簧压缩器安装到右后螺旋弹簧上
-
拧松车身顶部支座处右侧支柱螺栓
注2 个螺栓,15 毫米,41 Nm
-
拆卸将右后平衡杆末端连杆固定到平衡杆的螺母
注1 个自锁螺母,15 毫米,55 Nm;松开螺母,然后用 5 毫米六角扳手反向固定球头;拆下后弃用
-
将平衡杆从右后末端连杆上拆下
注为了获得拆下末端连杆的正确角度,可能需要向上/向下移动平衡杆;必要时可借助撬杆
-
将右后轮毂转速传感器从右后转向节上拆下
注1 个耐落螺栓,10 毫米,5 Nm;拆下后弃用;1 个索环
-
拆卸将右后上尾连杆固定到右后转向节的螺母和螺栓
注1 个螺栓,1 个螺母,21 毫米,134 Nm
-
拆卸将右后上前连杆固定到右后转向节的螺母和螺栓
注1 个螺栓,1 个螺母,18 毫米,76 Nm
-
拆卸将右后止推杆固定到右后转向节的螺母和螺栓
注1 个螺栓,1 个螺母,18 毫米,76 Nm;建议请助手帮忙
-
拆下将 RH 后下部前连杆固定到 RH 后转向节的螺母和螺栓
注1 个螺栓,1 个螺母,18 毫米,76 Nm
-
从驱动单元上松开 RH 半轴
注1 个 U 型螺栓,2 个螺母,10 毫米;手动拧紧;将电缆缠绕在内侧接头处,然后用 U 型螺栓紧固;使用带电缆孔眼的滑动锤释放半轴;为避免损坏半轴护套和油封,拆下时请小心操作
-
将右半轴从后驱动单元上拆下
注建议寻求他人协助;安装轴密封接头
-
安装轴密封接头
-
完全升起车辆,然后将举升机降低至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声后再降下,否则车辆可能会发生侧倾
-
在车辆下方放置冷却液排放容器
-
松开下部冷却液软管的枞树夹
注1 个树形头卡子
-
断开下部冷却液软管与交换器的连接
注1 个弹簧夹;在交换器下方放一块车间毛巾,让热交换器排空,让软管排空,之后塞住软管
-
松开上部冷却液软管的枞树夹
注1 个树形头卡子
-
断开上部冷却液软管与交换器的连接
注1 个弹簧夹;让热交换器排空,让软管排空,之后塞住软管
-
拆下将热交换器固定到驱动单元的紧固件
注2 个螺栓,EP10,5 Nm + 30 度;紧固件的数量可能会因产品变更而有所不同
-
从驱动单元总成上拆下热交换器
注不要撬动后驱动单元或热交换器,可能会发生损坏,可能需要轻轻地向上和向下移动热交换器以使其脱离后驱动单元,不要让冷却液进入驱动单元的机油通道,防止交叉污染
安装
-
将热交换器安装到后驱动单元上
注在 O 型环上薄薄涂抹一层干净的 KAF 1 变速箱油。安装时请勿挤压 O 型环或使其变形;确保热交换器完全就位;请勿使冷却液进入驱动单元机油通道;防止交叉污染
-
将变流器至冷却器软管紧固到冷却器
注1 个弹簧夹;执行推拉推测试以确保软管完全就位
-
紧固上部冷却液软管的枞树夹
注1 个树形头卡子
-
将冷却液出口软管固定到驱动单元冷却器
注1 个弹簧夹;执行推拉推测试以确保软管完全就位
-
紧固下部软管的枞树夹
注1 个枞树夹;取下用过的车间毛巾
- 从车辆下方取走冷却液排放容器
-
部分降下车辆并设定至锁止位
注将举升机升离锁止位,然后固定住释放杆,使锁具在车辆降下时保持活动自如;将车辆设置到适宜的作业高度
-
将右半轴安装到驱动单元
注如有必要,可拆下轴密封接头;安装时请勿损坏轴密封;建议寻求他人协助
-
在右前半轴总成的外侧涂抹 Molykote M-77
注根据需要进行清洁;向轴上涂抹的量要小于 1 克
-
将 RH 后止推杆安装到转向节上,然后安装螺母和螺栓并用手拧紧
注1 个螺栓,1 个螺母,18 毫米,76 Nm;建议寻求他人协助;在后续步骤中紧固
-
将 RH 后上部前连杆安装到转向节上,然后安装螺母和螺栓并用手拧紧
注1 个螺栓,1 个螺母,18 毫米,76 Nm;建议寻求他人协助;在后续步骤中紧固
-
将 RH 上部尾连杆安装到转向节上,然后安装螺母和螺栓并用手拧紧
注1 个螺栓,1 个螺母,21 毫米,134 Nm;建议请助手帮忙,在后续步骤中拧紧
-
将 RH 后下部前连杆安装到转向节上,然后安装螺母和螺栓并用手拧紧
注1 个螺母,18 毫米,76 Nm;在后续步骤中紧固
-
将 RH 后轮转速传感器安装到转向节上
注1 个耐落螺栓,10 毫米,5 Nm;安装新耐落螺栓;1 个索环
-
将右后末端连杆放置到平衡杆上
注调整末端连杆,使其与平衡杆对齐,为了获得安装末端连杆的正确角度,还可能需要向上/向下移动平衡杆
-
安装将右后末端连杆固定到平衡杆的螺母
注1 个自锁螺母,15 毫米,55 Nm;用 5 毫米六角扳手反向固定球头;安装新的自锁螺母;紧固后标记螺栓
-
安装将右减震器固定到车身顶部支座处的螺栓
注2 个螺栓,15 毫米,41 Nm
-
将右后制动钳安装到转向节上
注2 个螺栓,E18,83 Nm;安装新螺栓;将 S 型挂钩从车辆上拆下
-
拆卸将右制动盘固定到轮毂轴承的螺栓
注1 个螺栓,10 毫米,5 Nm
-
将轮毂轴承千斤顶适配器安装到右后轮毂轴承上
注5 个带耳螺母,21 毫米;手动拧紧
-
放置并升起支架,以在行驶高度模拟右后悬架
-
使用后部行驶高度扭矩表确认右悬架已设置到行驶高度规格范围内
注可能需要微调支架或压缩工具
-
作为辅助检查,测量围板底部到轴中心的距离,以确保右悬架已设置到行驶高度
注距离应为 427 毫米
-
紧固将右后止推杆固定到转向节的螺栓
注1 个螺栓,18 毫米,76 Nm;用油性记号笔标记
-
紧固将右后上前连杆固定到转向节的螺栓
注1 个螺栓,18 毫米,76 Nm;用油性记号笔标记
-
紧固将右后下前连杆固定到转向节的螺栓
注1 个螺栓,18 毫米,76 Nm;用油性记号笔标记
-
紧固将右后上尾连杆固定到转向节的螺栓
注1 个螺栓,21 毫米,134 Nm;用油性记号笔标记
-
将支架从右悬架下方拆下
-
将轮毂轴承千斤顶适配器从右后轮毂轴承上拆下
注5 个带耳螺母,21 毫米;手动拧紧
-
安装将右制动盘固定到轮毂轴承的螺栓
注1 个螺栓,10 毫米,5 Nm
-
将弹簧压缩器从右后螺旋弹簧上拆下
-
完全升起车辆,然后将举升机降低至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声后再降下,否则车辆可能会发生侧倾
-
断开机油泵连接器
注1 个连接器;切勿向下按压红色锁片;拉动红色锁片以解锁;再次拉动松开连接器
-
将 12V 电源连接到油泵
注1 个连接器
-

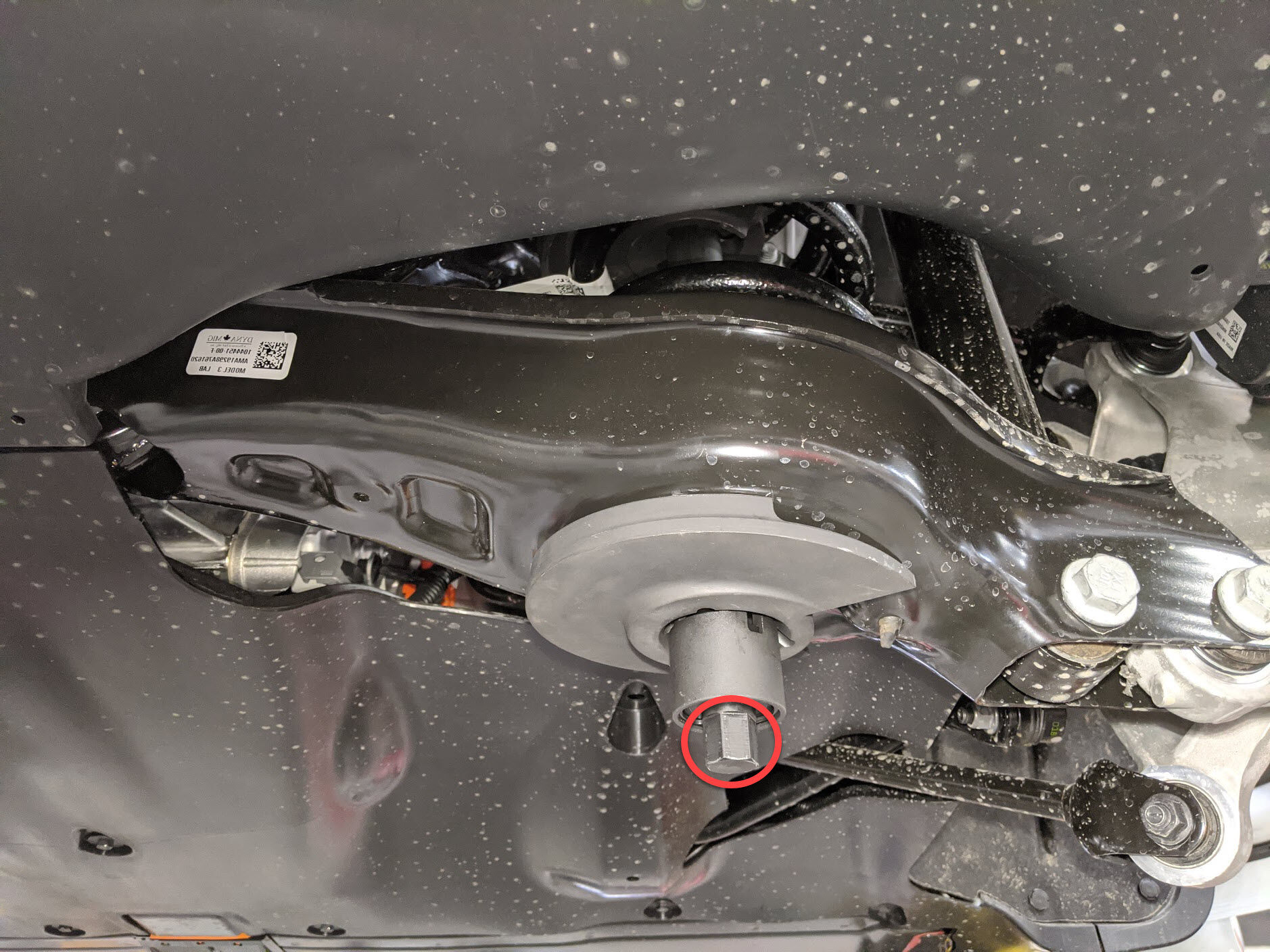

从后驱动单元 (RDU) 上拆下加注塞
注1 个塞子,8 毫米内六角扳手,15 牛米
-
向加注口安装量油尺
-
通电运行机油泵 1 分钟
- 等待 1 分钟,使液位趋于稳定
-
拉出量油尺,确认液位正确无误
注如果需要,可对液位进行调整
-
将加注塞装入后驱动单元
注安装新的加注塞 O 型环,1 个塞子,8 毫米内六角扳手,15 Nm
-
从机油泵断开 12V 电源工具
-
连接机油泵连接器
注1 个连接器;接合锁片
-
安装右后悬架护罩
注1 个螺栓,10 毫米,6 Nm,2 个锁片
-
在中间流线型护板螺栓上涂抹 Loctite 222,然后安装中间流线型护板
注9 个螺栓,10 毫米,5 Nm
-
部分降下车辆并设定至锁止位
注将举升机升离锁止位,然后固定住释放杆,使锁具在车辆降下时保持活动自如;将车辆设置到适宜的作业高度
-
安装右后轮毂
注5 个螺母,21 毫米,175 Nm;先手动拧紧带耳螺母,然后再使用电动工具
-
降下车辆,直至轮胎接触到地面
注将举升机升离锁止位,然后固定住释放杆,使锁具在降下车辆时保持活动自如
-
紧固右后轮毂
注5 个螺母,21 毫米,175 Nm
-
安装右后轮毂盖
注1 个盖子;将气门嘴与轮毂盖腔体对齐
-
拆卸冷却液罐罐盖
-
检查冷却液液位,必要时加满
注确保液位位于 Max 线处
-
连接紧急响应回路和 12V 负极端子
注1 个螺母,10 毫米,6 Nm,1 个连接器;接合锁片,首先连接紧急响应回路,然后再连接 12V 负极端子,以免损坏车载电脑
-
长按驻车按钮以退出电子驻车制动 (EPB) 维护模式
注如有必要,可移走轮挡
- 打开左前车门
- 使用 Toolbox 3.0 与车辆相连
-
选择 “Actions/Autodiag” 选项卡,然后搜索 “Purge”
-
选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
注确保车辆未处于行驶状态;尽管出现停止消息,但计划仍在运行;此时将听到冷却液泵的声音,测试持续约 10 分钟,怠速 = 约 1500 RPM,测试速度将在 3500-6500 RPM 之间变化,阀门将在串联和并联之间切换;将车辆转入行驶状态可停止此例行程序,如果速度徘徊在 7000 RPM 左右,则说明液泵存在气锁状况,请重新执行真空加注;继续添加冷却液并进行排空,直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间;完成后,选择窗口右上角的 “X” 关闭 -
检查冷却液液位,必要时加满
注确保液位位于 Max 线处
-
安装冷却液罐罐盖
-
安装后挡板
注14 个卡子;固定前备箱后围,防止其在接合前部卡子时弯曲
- 关闭前备箱盖
- 从以太网端口上拔下高速数据线缆,以断开 Toolbox 3.0 与车辆的连接
- 升起左前车窗
- 关闭左前车门
-
将车辆驶离举升机
注完全降下举升架臂,如果需要,将其从车辆下部移走;将悬架退出“Jack 模式”(如有配备)
-
检查胎压
注4 个轮胎;根据需要设置到规格范围内;参考位于驾驶位 B 柱上的“轮胎和负载信息”标签
-
验证定位侧板/转动板已锁定
-
将车辆驾驶到定位架上
-
向前拉动车辆,在转动板前约 0.5 英尺处停车,以便执行滚动补偿
注切换到驻车挡
-
切换到驻车挡
-
放置轮挡
注在驾驶侧后部轮胎的两侧放置轮挡
-
将驾驶位座椅安全带锁定到锁扣中
-
锁定左前车门并将车辆置于空档
注请小心操作,请勿在门锁接合的情况下用力关闭车门
-
部分升起定位架,然后降至锁止位
-
将定位头安装到轮毂上
注4 个定位头
- 将车辆信息输入到定位机中
-
执行滚动补偿
注从左后轮胎下移走轮挡,然后推动轮胎后部,使车辆向前移动。车辆就位后,重新放置轮挡
-
解锁定位侧板/转动板
-
验证底盘高度测量工具已校准
注根据需要进行调节;测量工具高度并调节读数进行匹配
-
执行行驶高度测量
注测量行驶高度,从每个角的高压电池车底护板孔向内测量 75 毫米;如果使用压舱袋,请根据需要移动前排座椅,以达到高度规格;有关行驶高度规格,请参阅“维修手册”
-
启用制动踏板抑压器
-
执行后倾角清除,然后安装方向盘托架和水平仪工具
注如果外倾角和后倾角超出规格,请执行必要的外倾角和后倾角调节
-
验证定位读数在规格范围内,然后打印车辆摘要
-
将定位头从轮毂上拆下
注4 个定位头
-
拆卸制动踏板抑压器
-
锁定定位侧板/转动板
-
将定位架降到地面上
-
解锁驾驶位车门,将车辆置于驻车挡,然后拆下方向盘水平仪和方向盘托架
-
解锁左前座椅安全带
-
移走轮挡
-
将车辆驶离定位架
