枢轴套管 - 座椅靠背 - 第二排 - 中间（拆卸和更换）

校正代码 13057302 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部 4 个车门并完全降下全部车窗。
  2. 将前排座椅移至最前端。
  3. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  4. 放倒 LH 和第二排中间座椅靠背总成。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    不要让座椅靠背承受任何额外的重量。否则可能会损坏座椅骨架的对齐锁片，从而导致以 60/40 比例分割的座椅靠背之间出现不平整。
  5. 拆下第二排 LH 座椅靠背面板。请参阅背板 - 第二排座椅 - LH（拆卸和更换）。
  6. 拆下第二排中间头枕。请参阅头枕 - 第二排 - 中间（拆卸和更换）。
  7. 拆下第二排中间靠背开关。请参阅靠背开关 - 座椅靠背 - 第二排 - 中间（拆卸和更换）。
  8. 使用饰板工具，按从座椅底部到顶部的顺序松开将中央背板固定到座椅的夹子，然后从座椅总成拆下面板。
  9. 拆下将第二排中间/20 腰部支撑块固定到第二排座椅的螺钉。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 梅花 T20 套筒
  10. 将 LH 和中间座椅靠背扶起至垂直位置。
  11. 松开将座椅支撑块固定到座椅总成的夹子 (x2)，然后从车上拆下座椅支撑块。
    Informational PurposesAn informational icon, calling your attention
    注
    同时向外拉承梁以方便拆下。

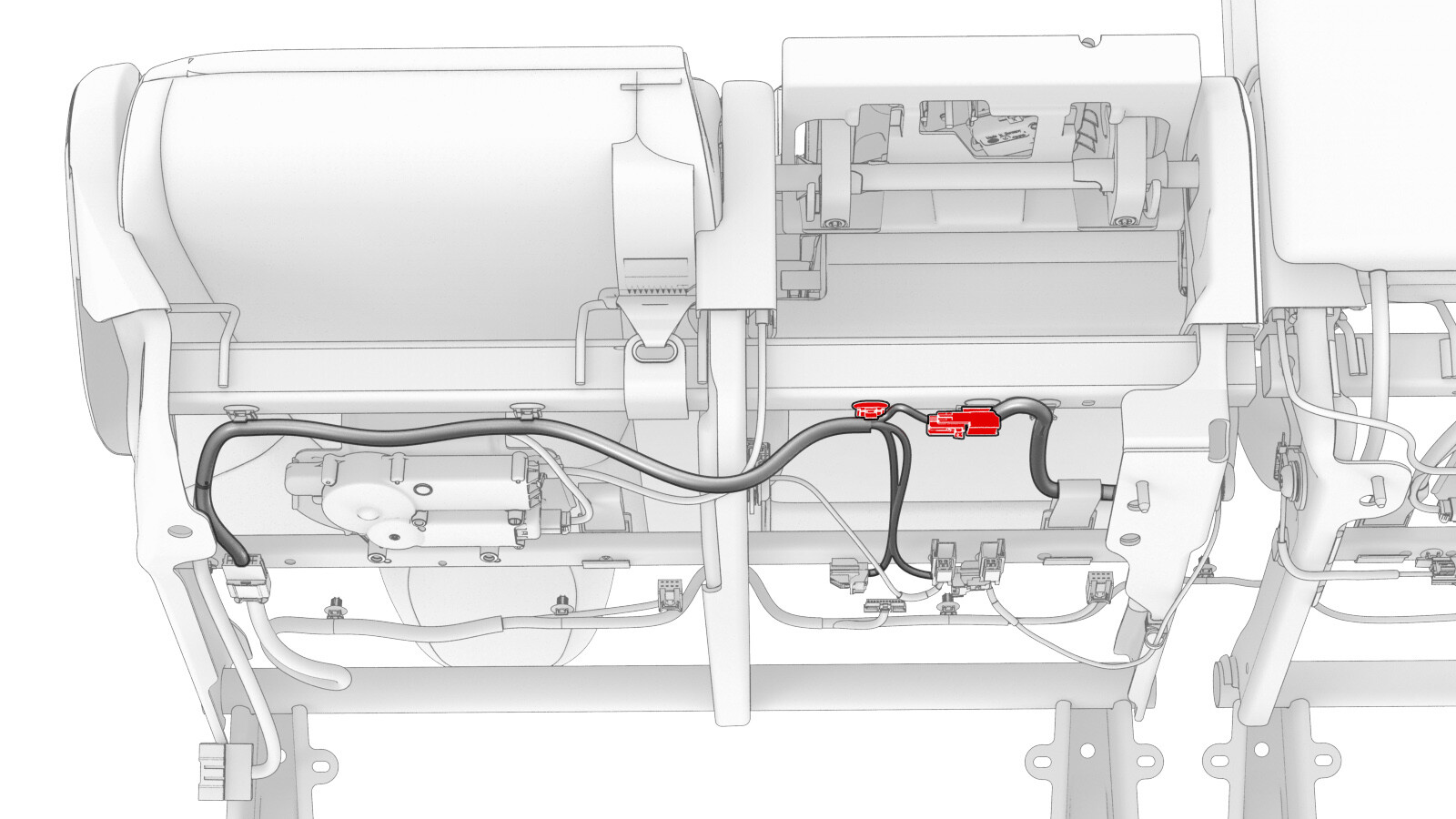

  12. 松开将中间座椅靠背线束固定到座椅骨架的夹子，然后断开电气连接器。
  13. 拆下第二排中间座椅靠背枢轴夹。请参阅枢轴卡夹 - 座椅靠背 - 第二排 - 中间/20 百分比（拆卸和更换）。

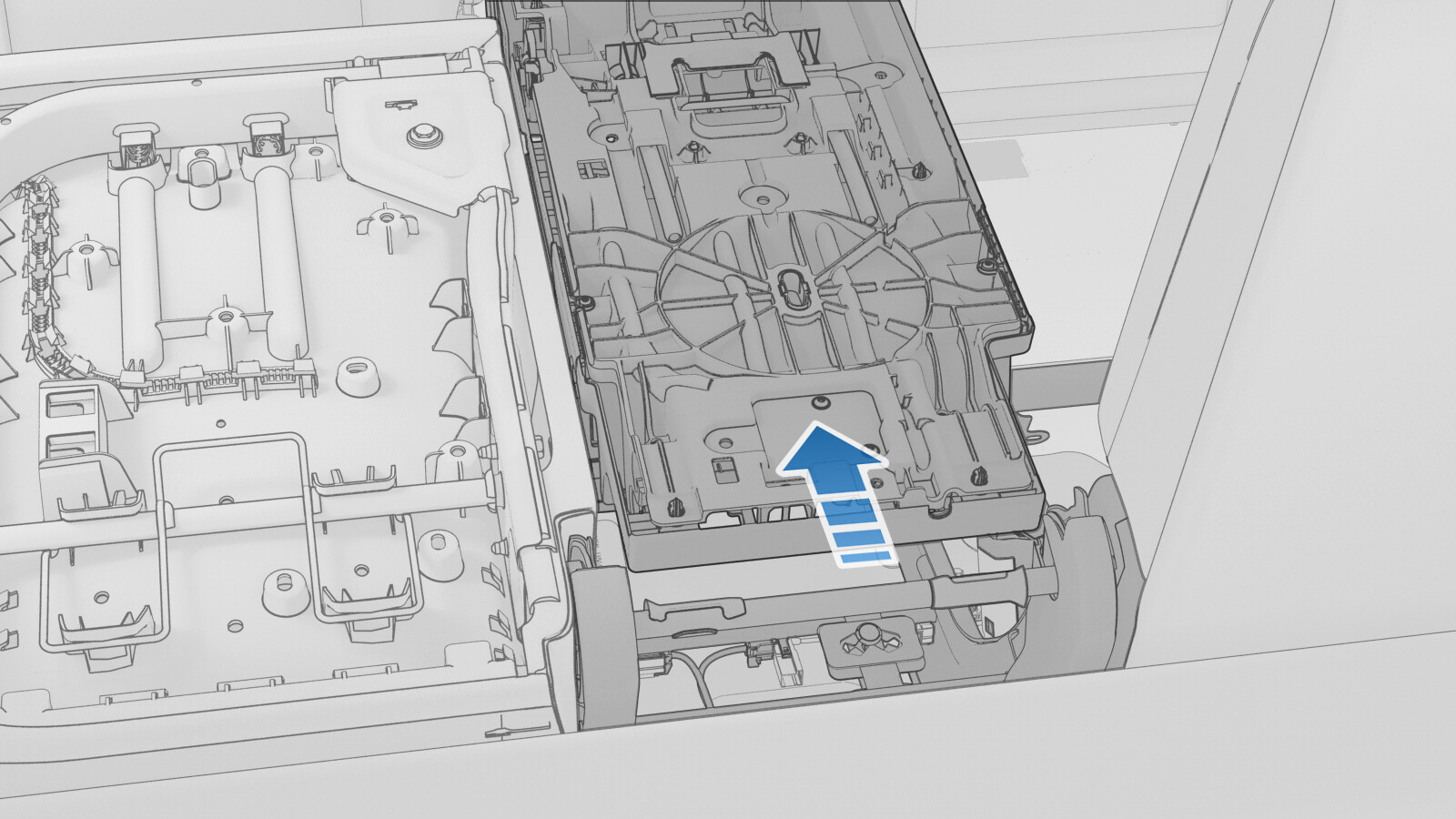

  14. 抬起第二排中间座椅骨架，将中间卡夹从第二排 LH 座椅骨架上分开，然后从车上拆下。

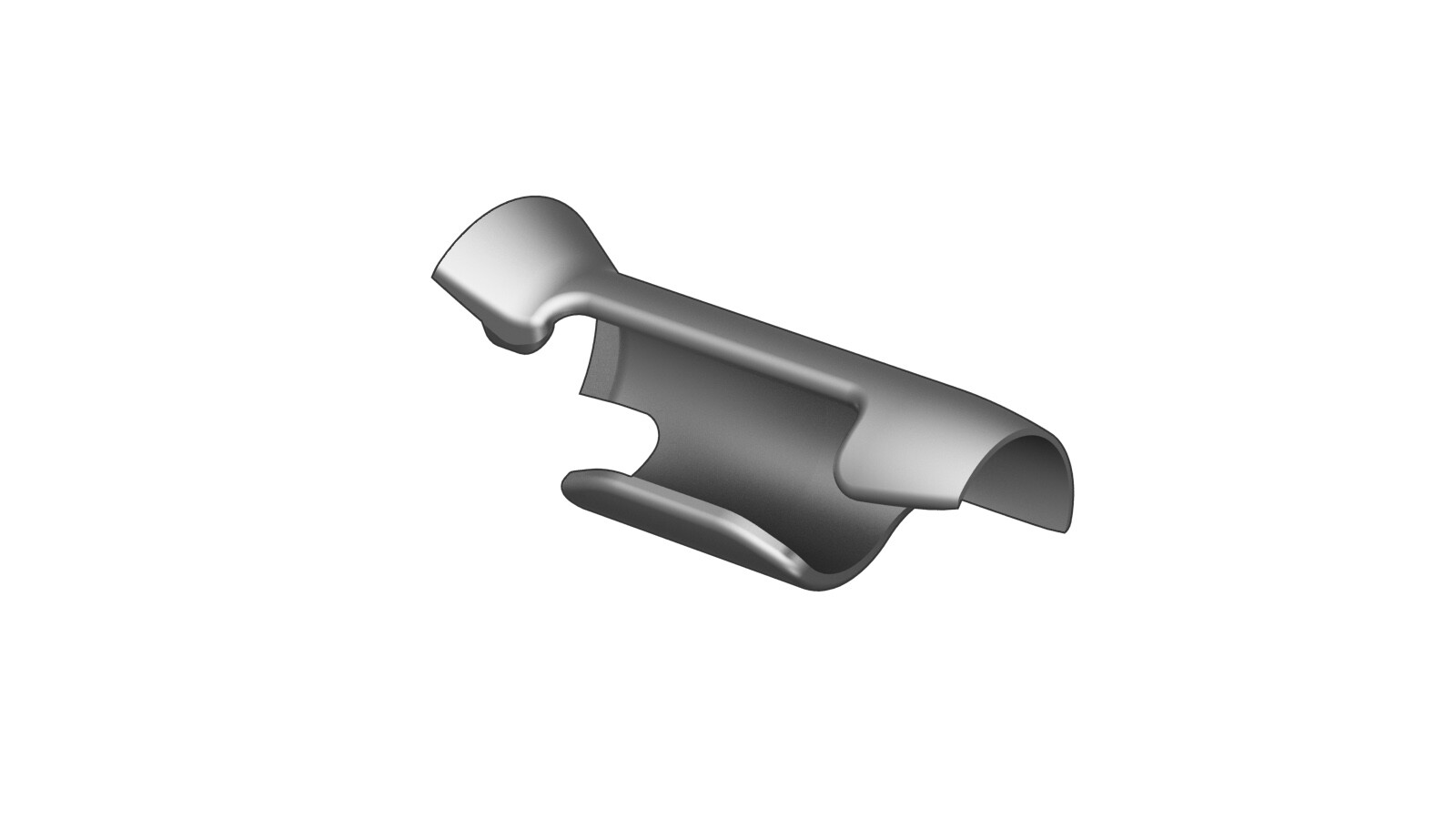

  15. 在旋转时轻轻撬动第二排中间座椅靠背枢轴套管的中间开口，以便将其从座椅骨架上拆下。

安装

安装程序与拆卸程序相反。
