盖板 - 烟火 - 高压电池(拆卸和更换)

校正代码 16300052 3.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

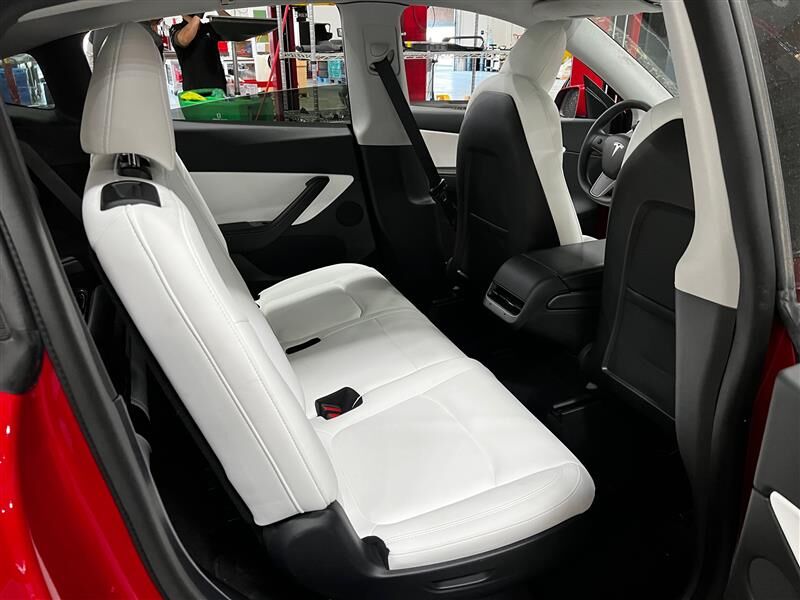

尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com
  1. 举升并支撑车辆
    Informational PurposesAn informational icon, calling your attention
    确保车辆在升离地面前未处于充电状态,将空气悬架设置为“Jack 模式”(如有配备)
  2. 打开所有四个车门
    Informational PurposesAn informational icon, calling your attention
    锁闭后车门以防断电时意外关闭
  3. 降下所有车窗
  4. 将左前座椅向前移动
  5. 将右前座椅向前移动

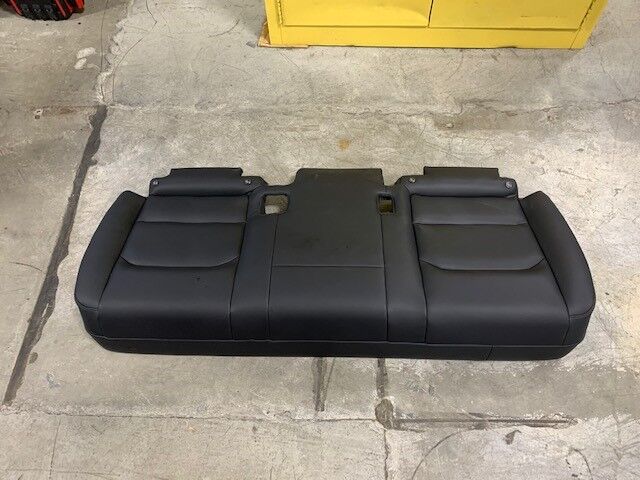

  6. 拆卸第二排座椅座垫
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;将座垫前边缘向上抬起,以从框架上松开泡沫

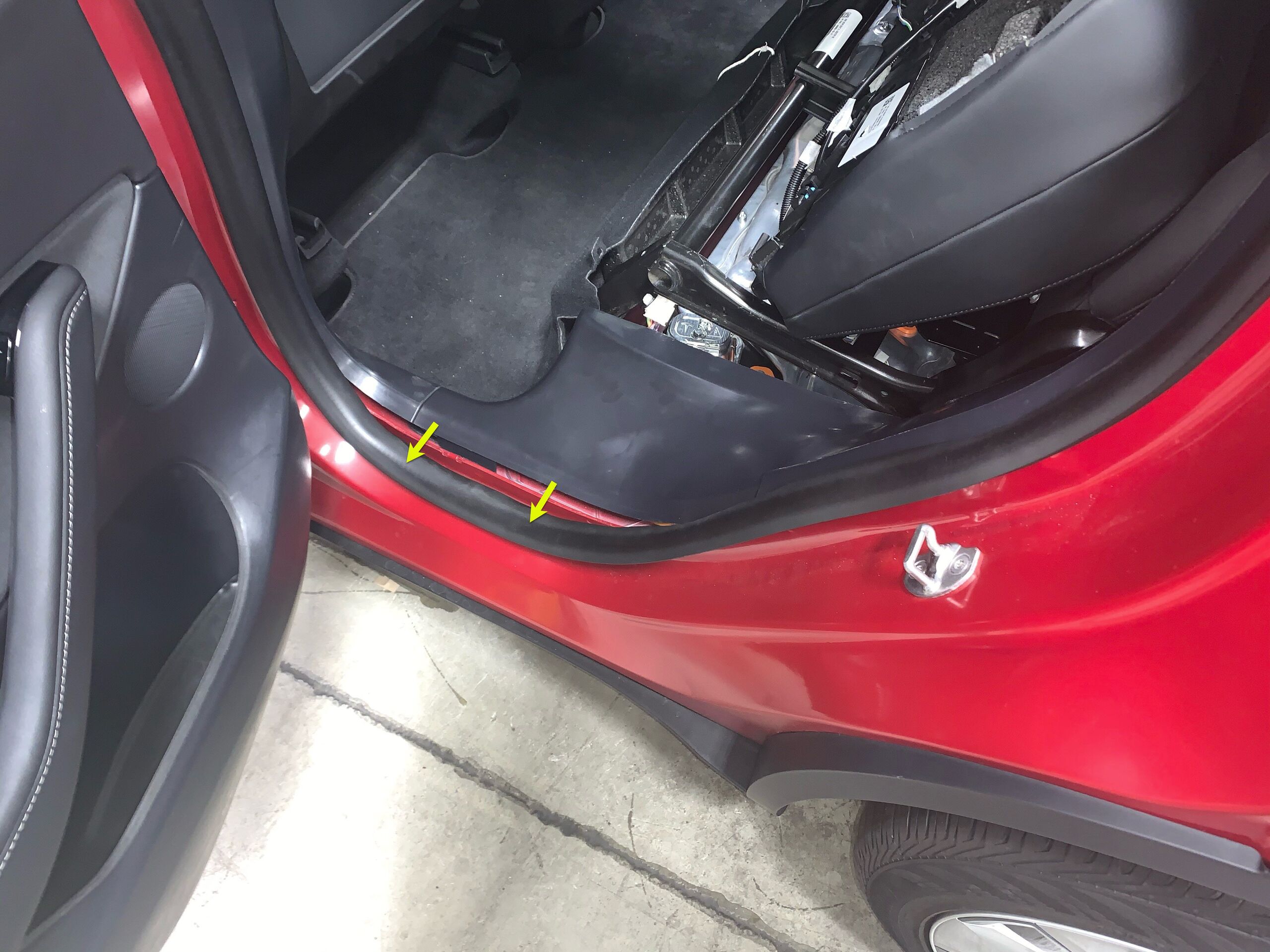

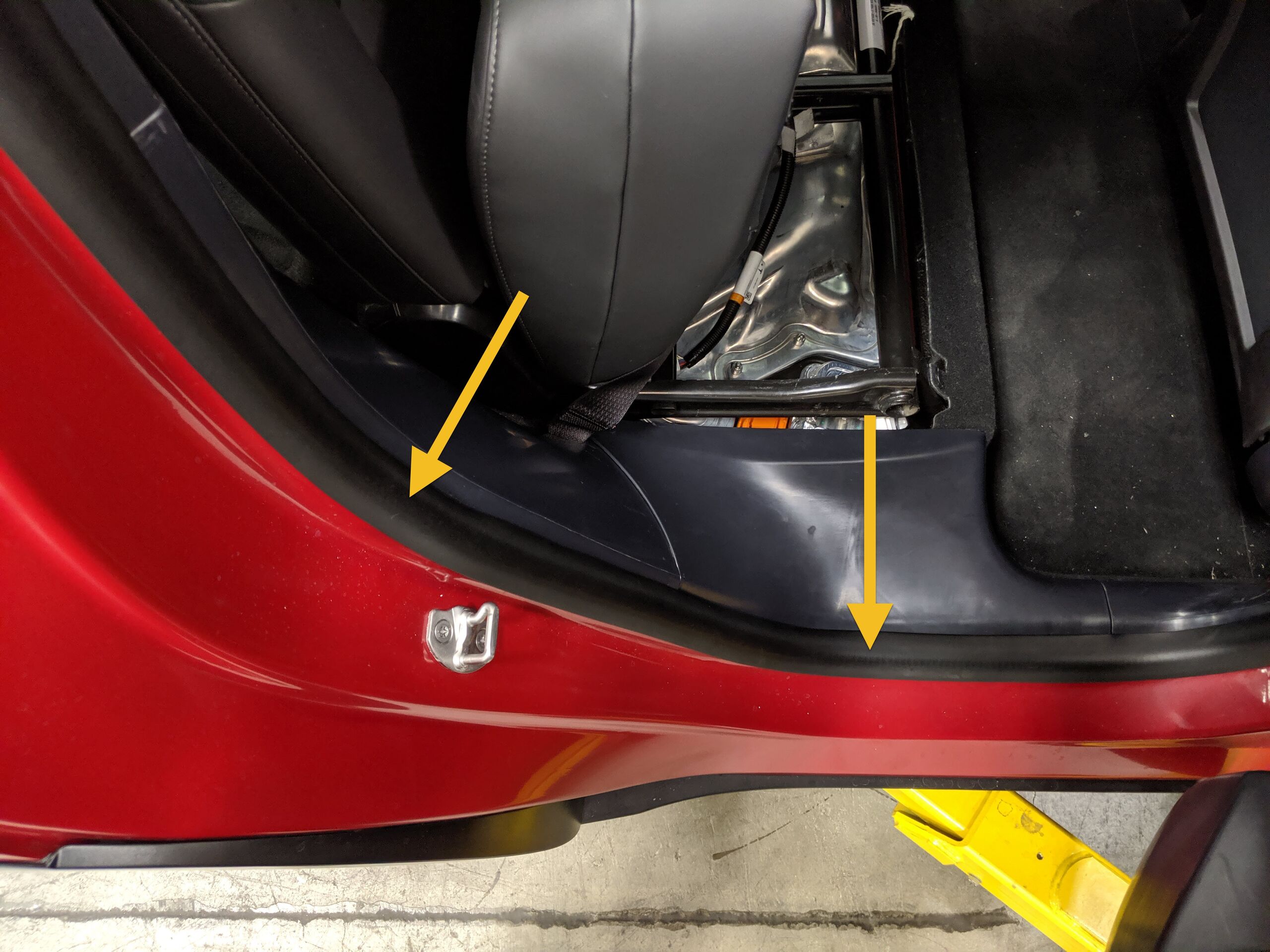

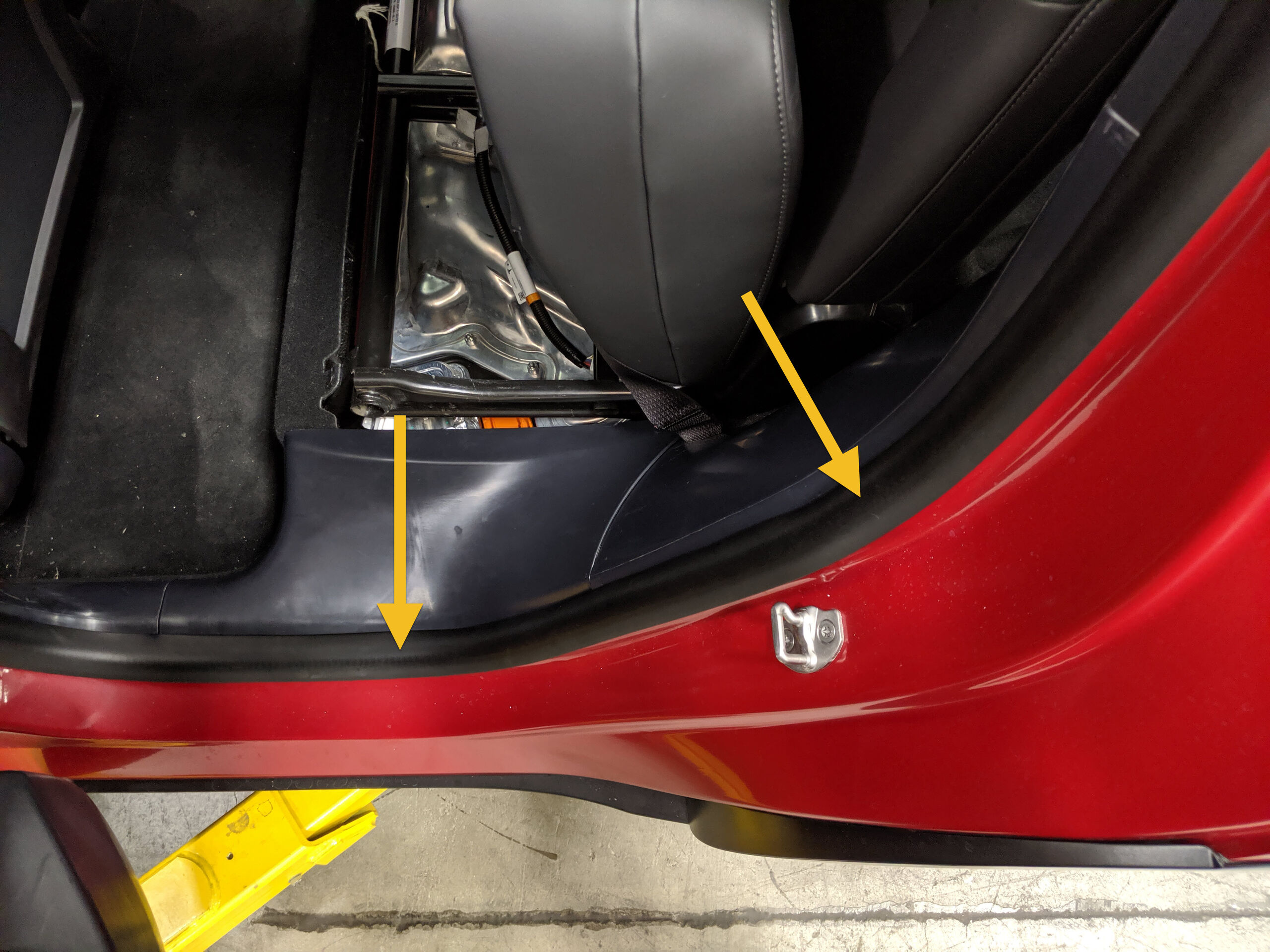

  7. 部分拆下左后车门密封条

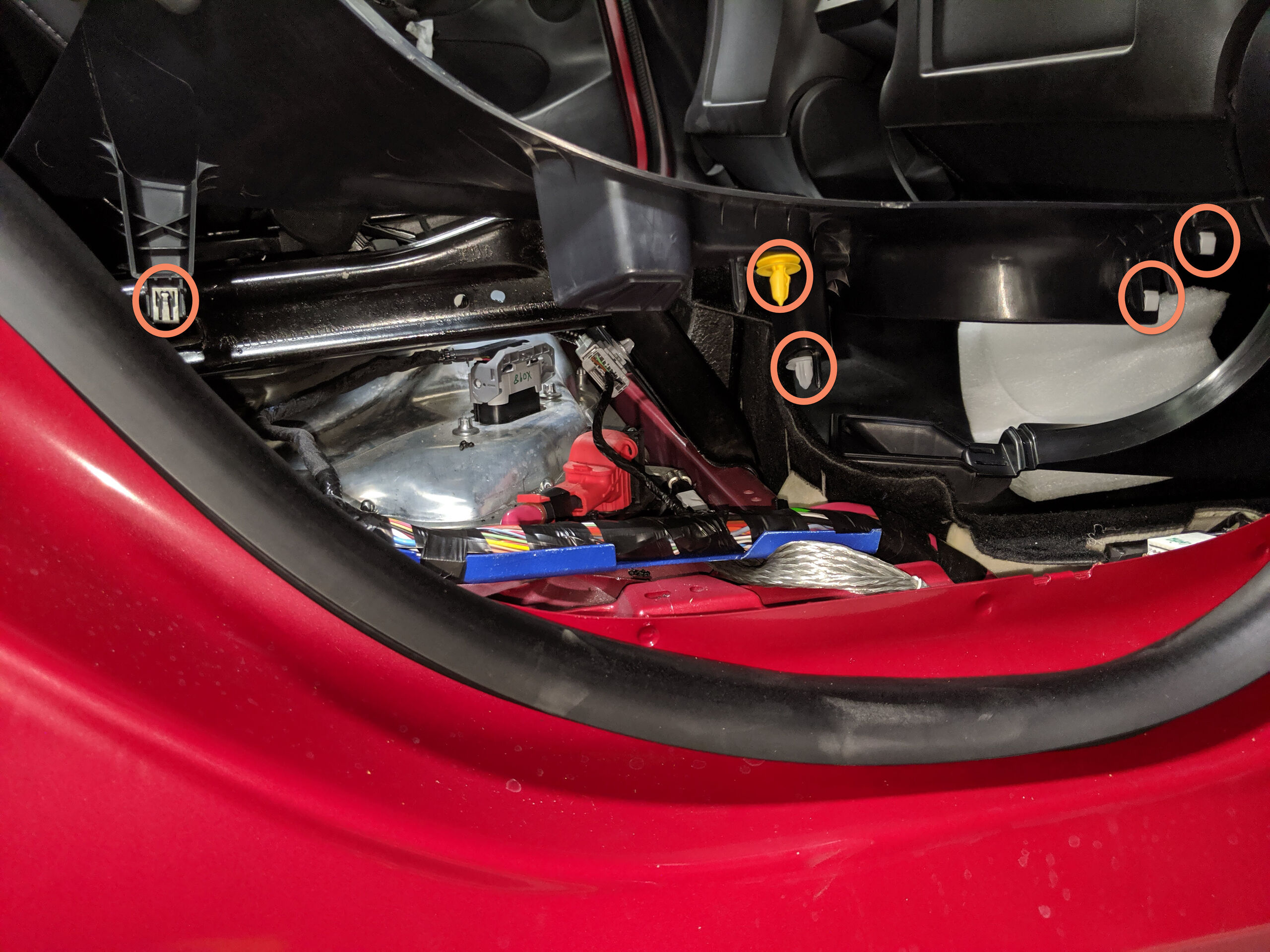

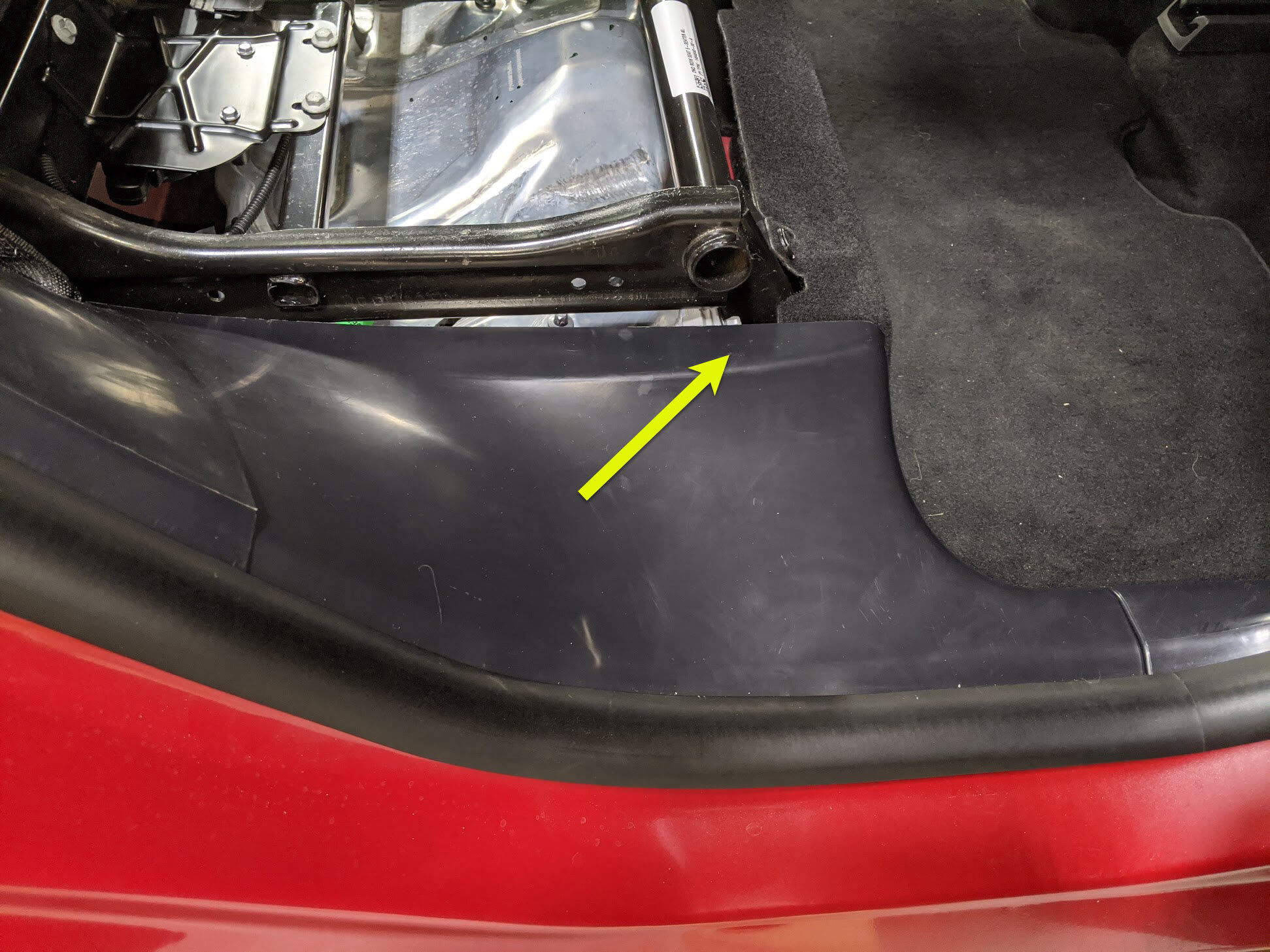

  8. 拆卸左后门槛饰板
    Informational PurposesAn informational icon, calling your attention
    5 个卡子;后边缘卡在后备箱侧饰板上的凹槽中;松开从左后门槛饰板前部到后部的所有卡子
  9. 部分拆下右后车门密封条
    Informational PurposesAn informational icon, calling your attention
    门柱和门槛饰板的锁片位于密封条下方

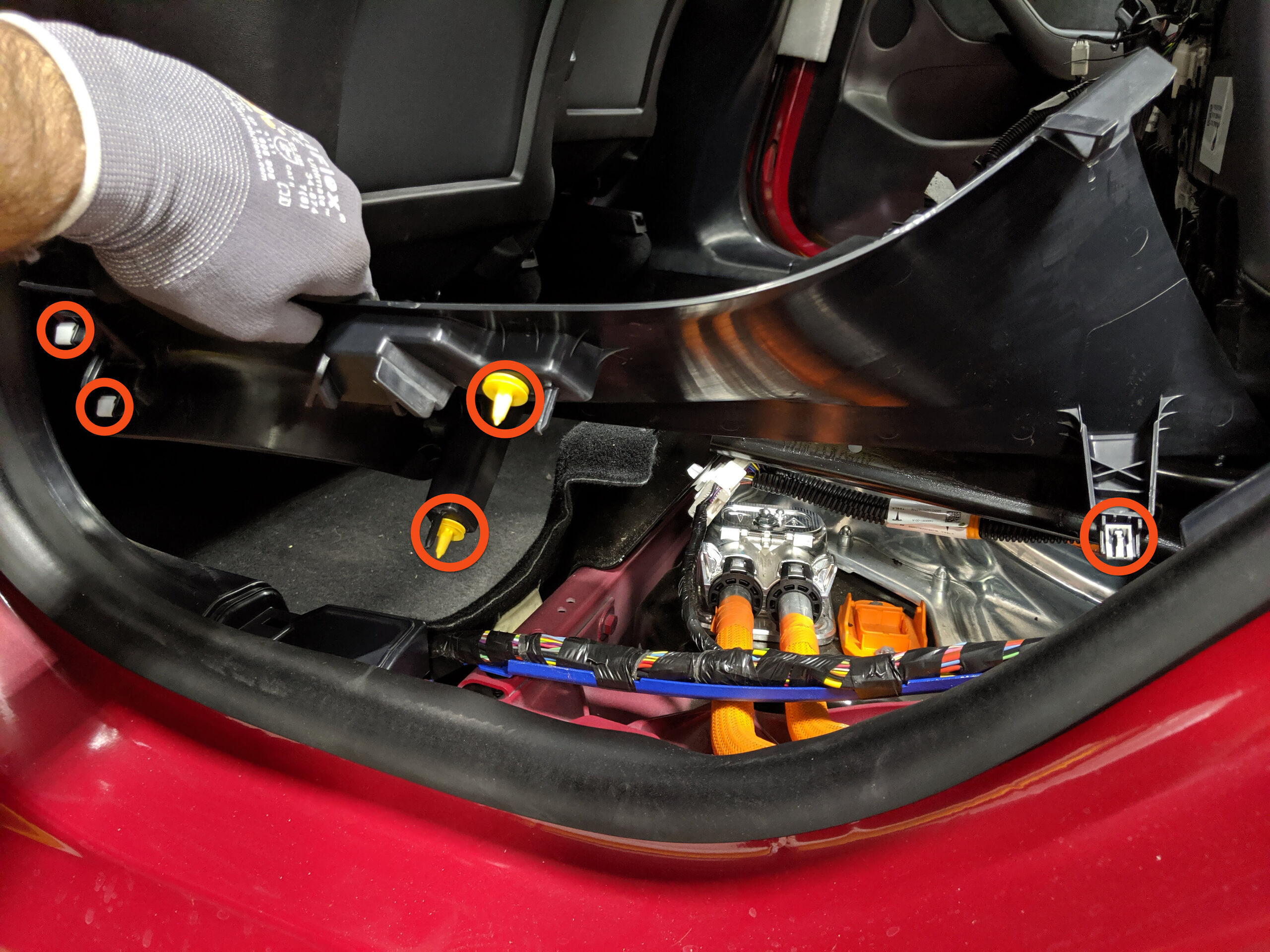

  10. 拆卸右后门槛饰板
    Informational PurposesAn informational icon, calling your attention
    5 个卡子;后边缘卡在后备箱侧饰板上的凹槽中;松开从右后门槛饰板前部到后部的所有卡子
  11. 拆卸将驾驶室后部主地毯固定到车辆的卡子
    Informational PurposesAn informational icon, calling your attention
    3 个推拉式卡子

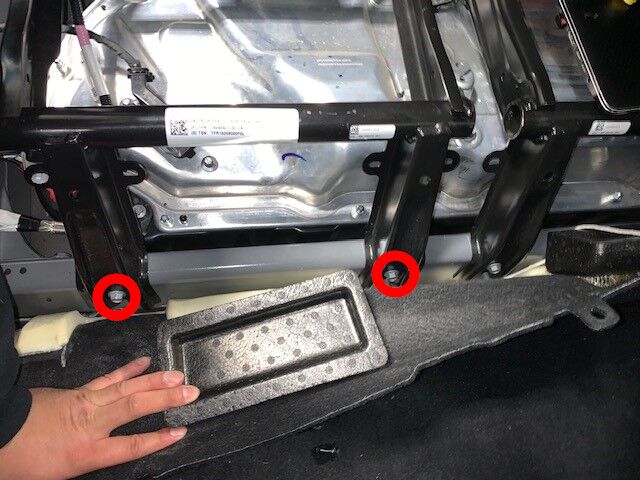

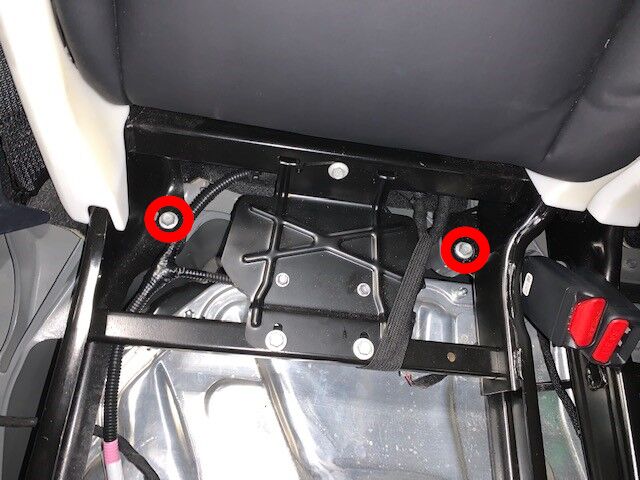

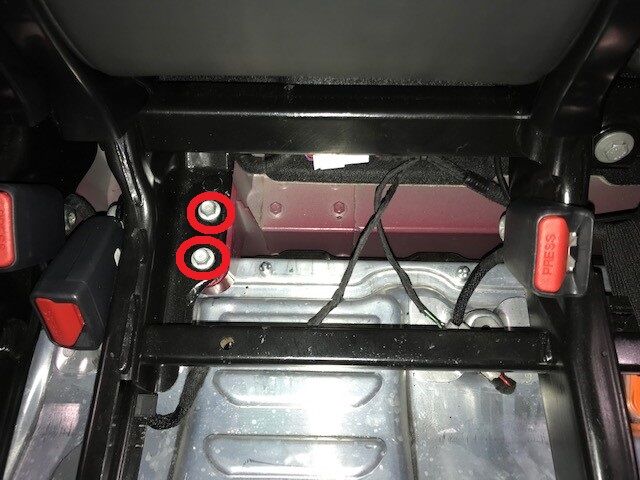

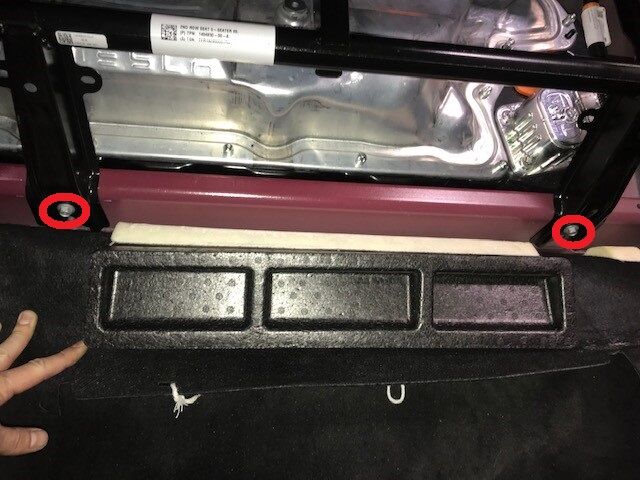

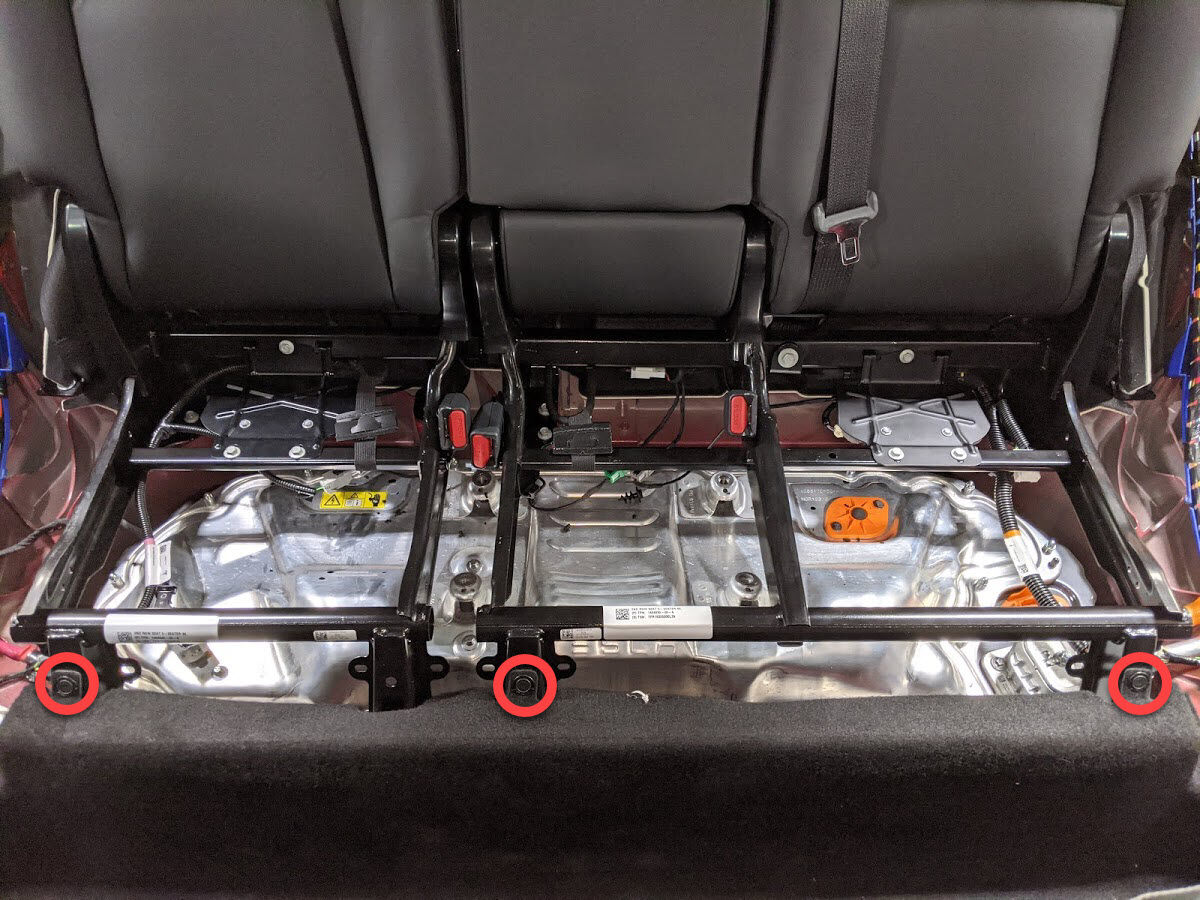

  12. 拆卸将 40 百分比座椅框架固定到车身的紧固件
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,11 毫米,37 Nm;座椅底部螺栓位于主地毯后部

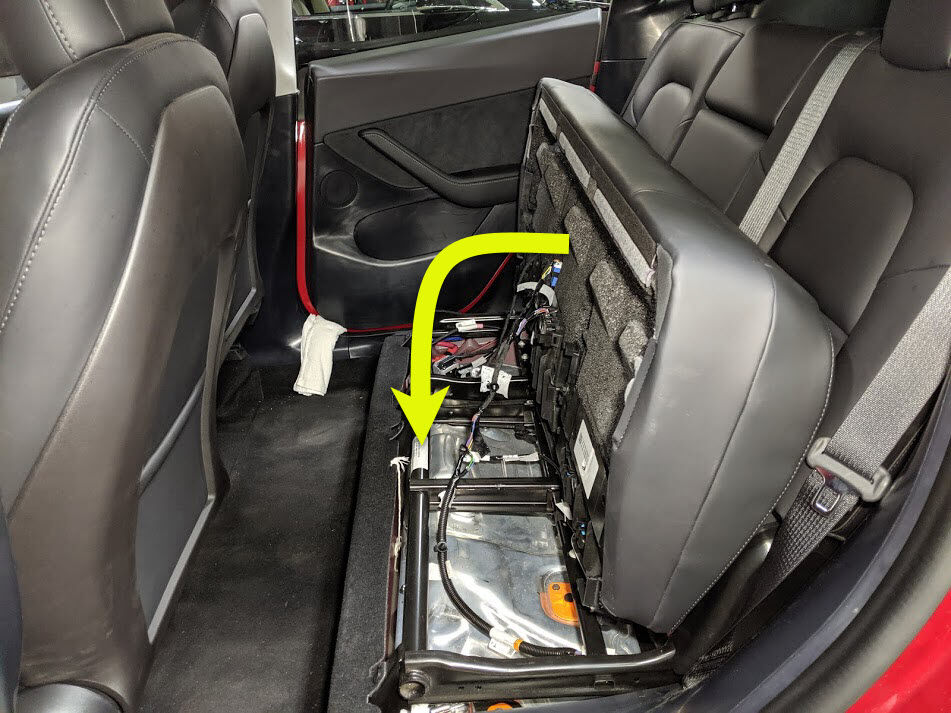

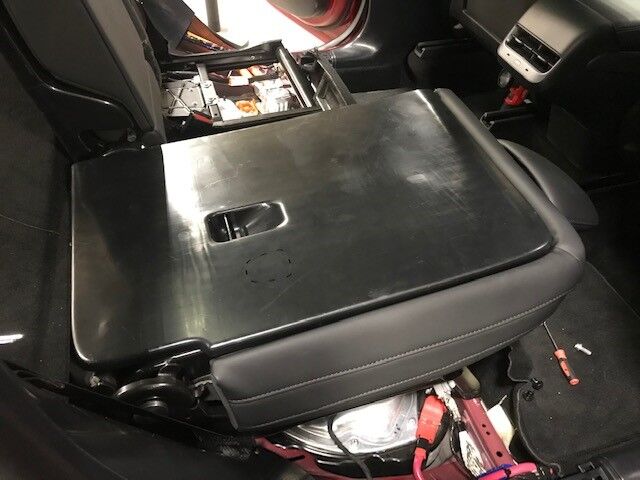

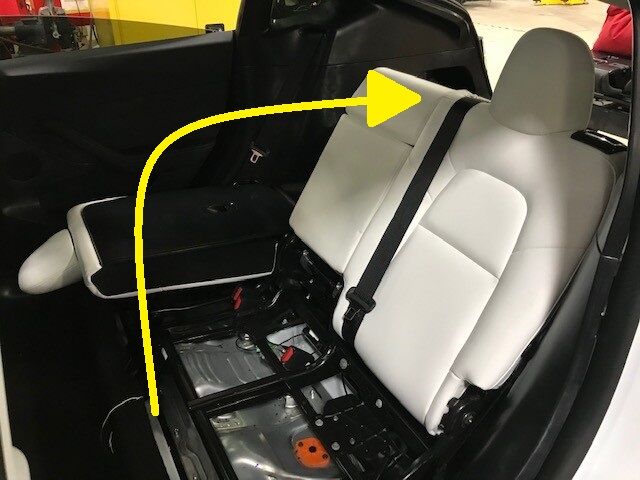

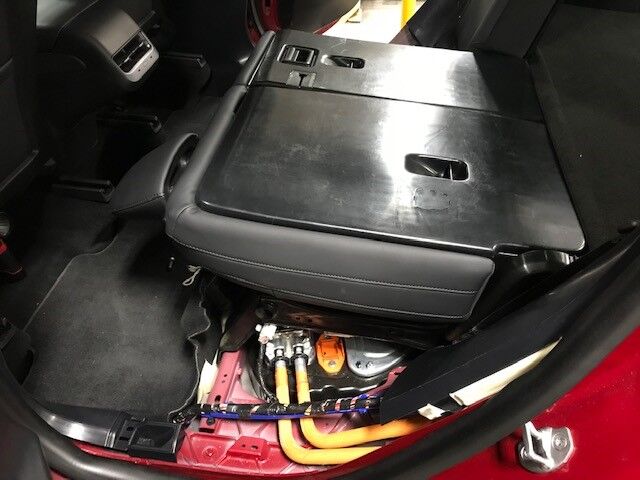

  13. 放倒 40 百分比座椅
    Informational PurposesAn informational icon, calling your attention
    保护座垫;切勿在折叠无座垫的座椅后在其上放置重物,否则有可能压弯框架上的定位锁片

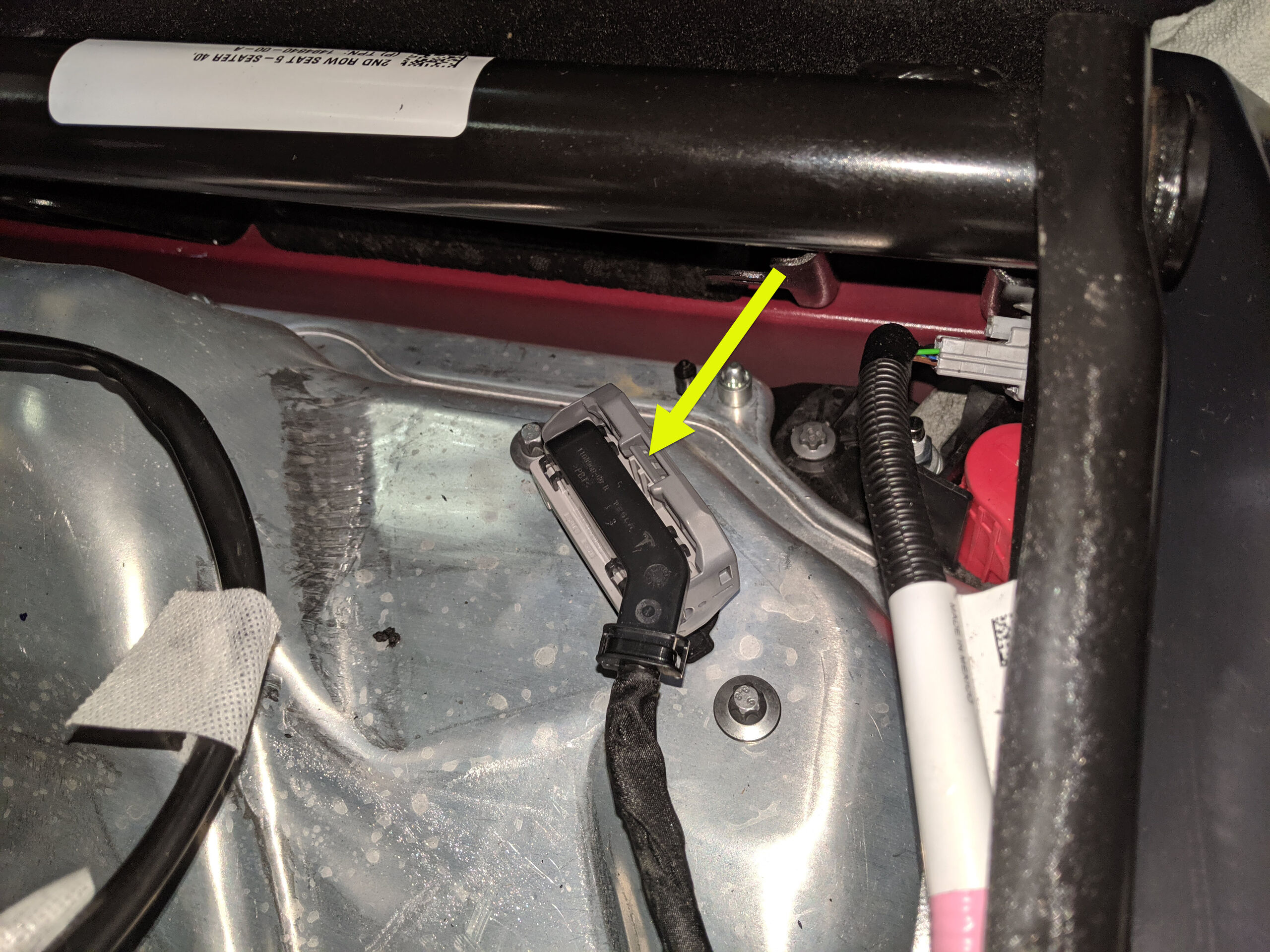

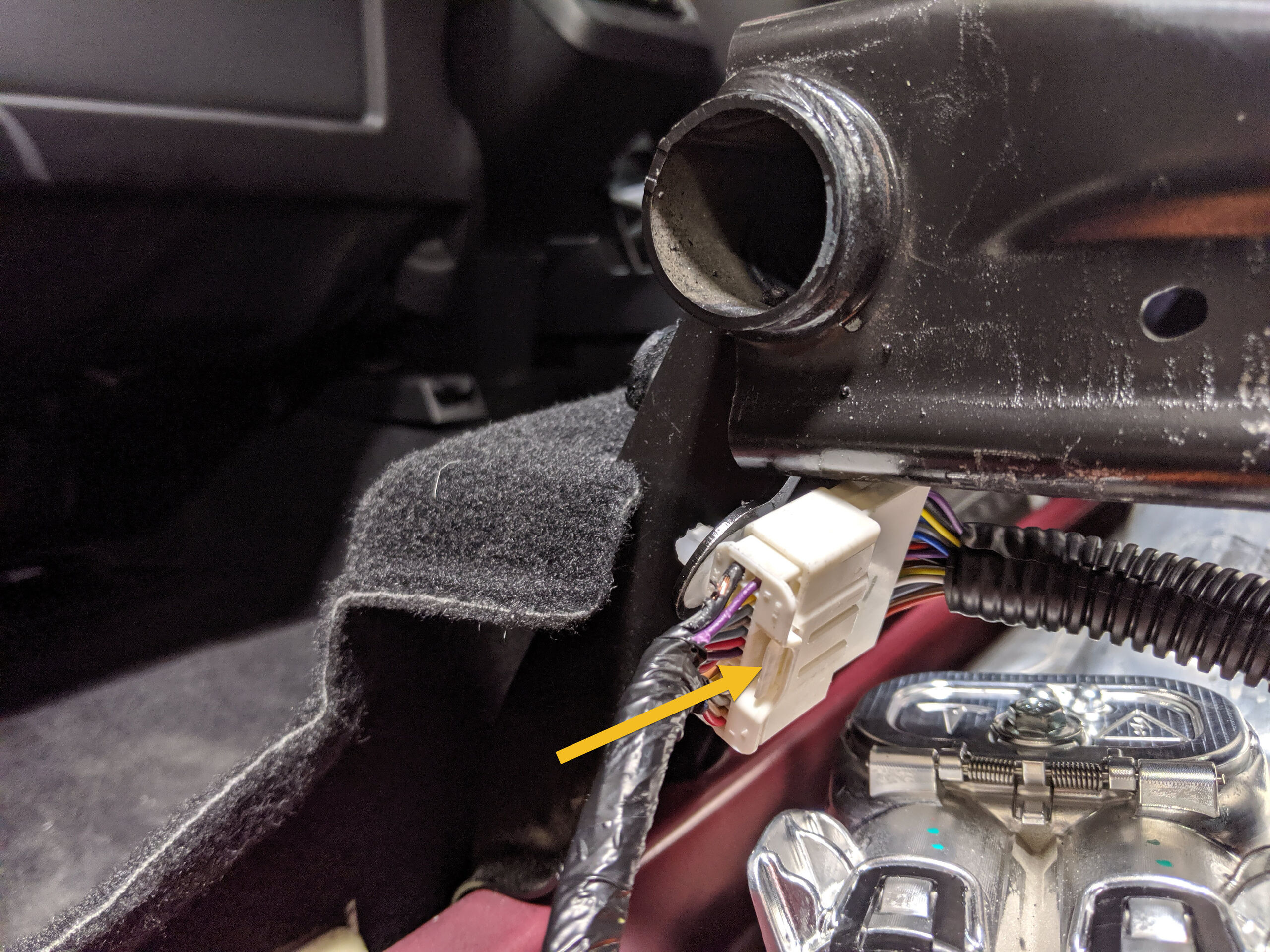

  14. 断开 40 百分比座椅连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

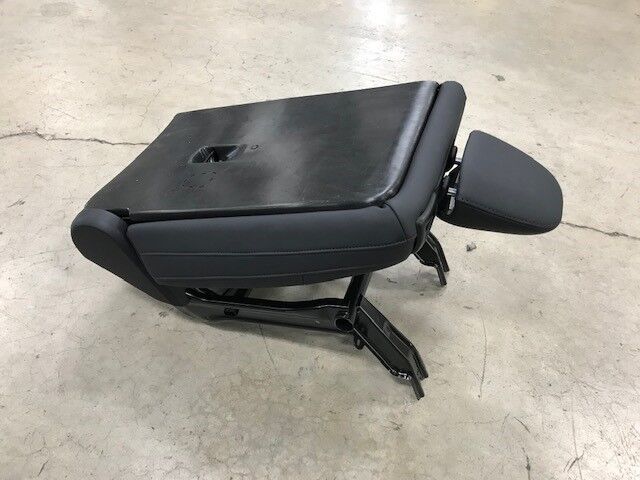

  15. 从车身拆下第二排 40 百分比座椅总成
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助

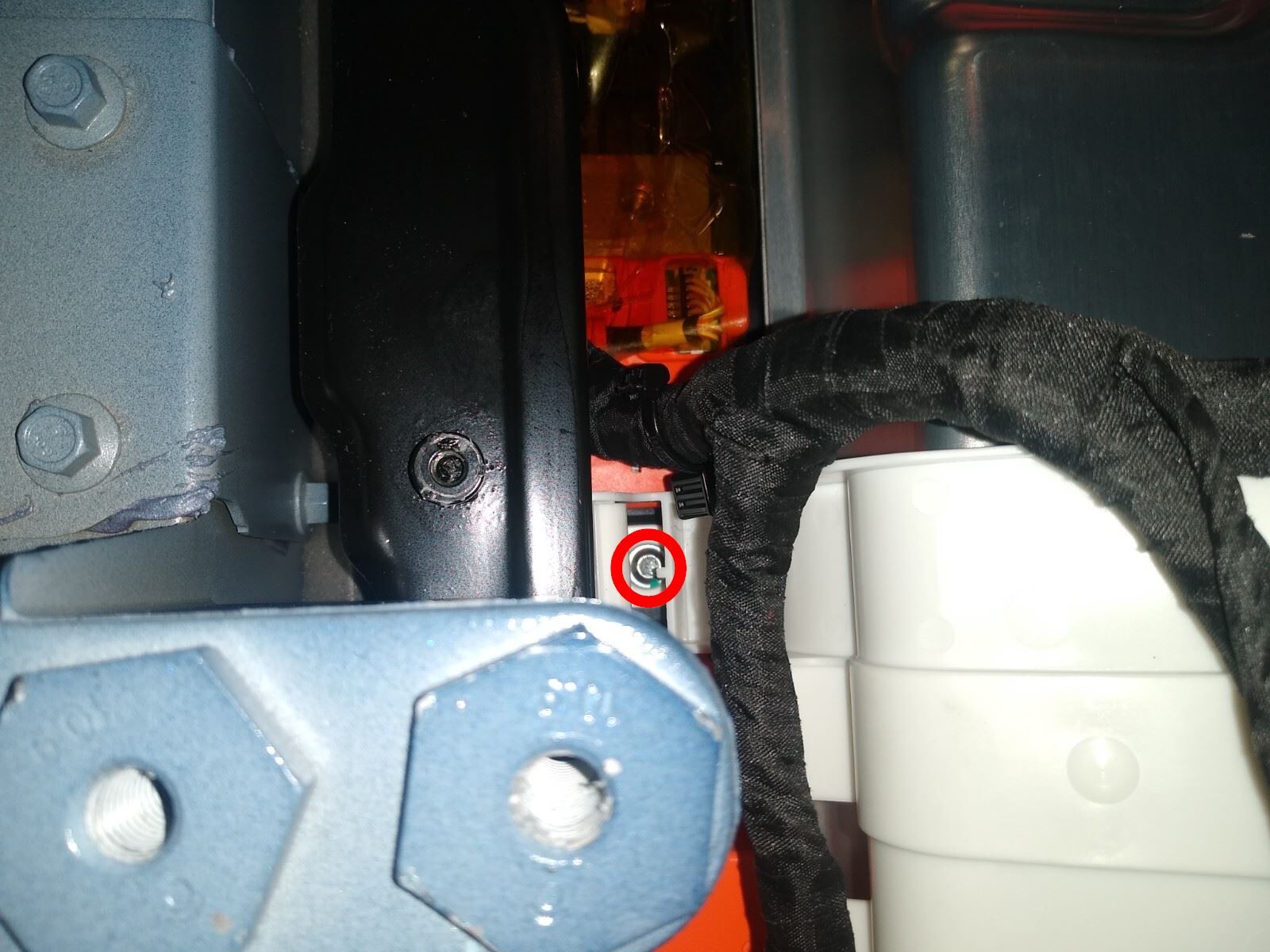

  16. 拆卸将 60 百分比座椅框架固定到车身的紧固件
    Informational PurposesAn informational icon, calling your attention
    5 个螺栓,11 毫米,37 Nm;座椅底部螺栓位于主地毯后部

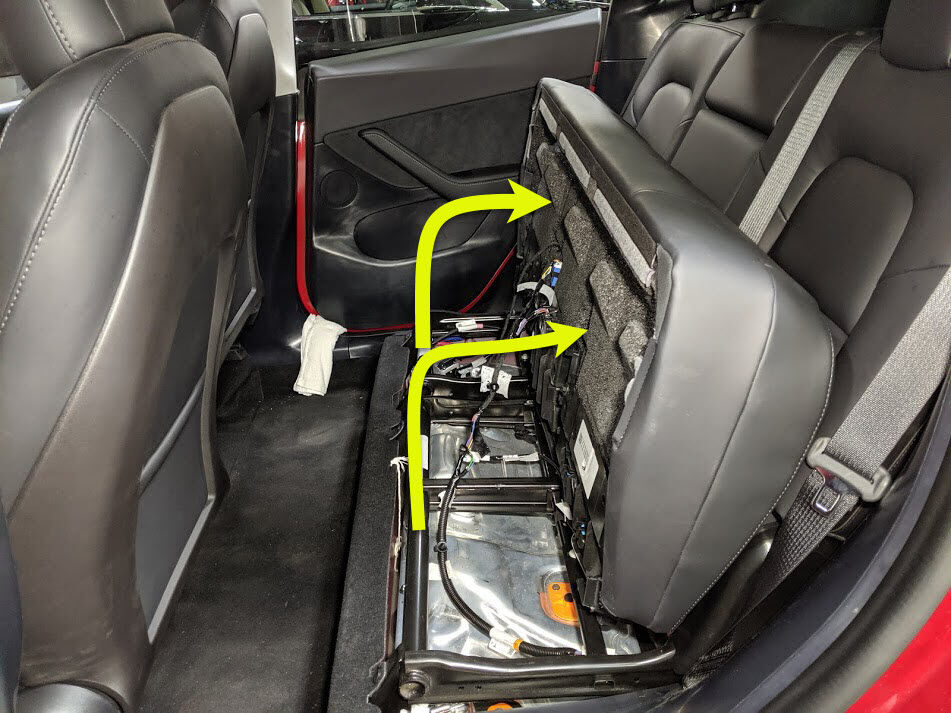

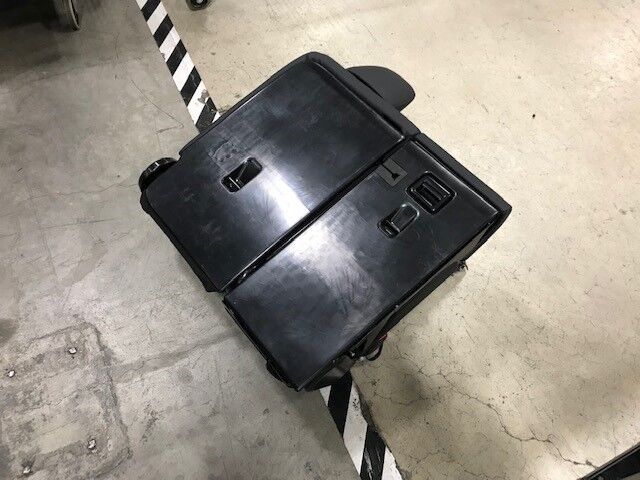

  17. 放倒 60 百分比座椅

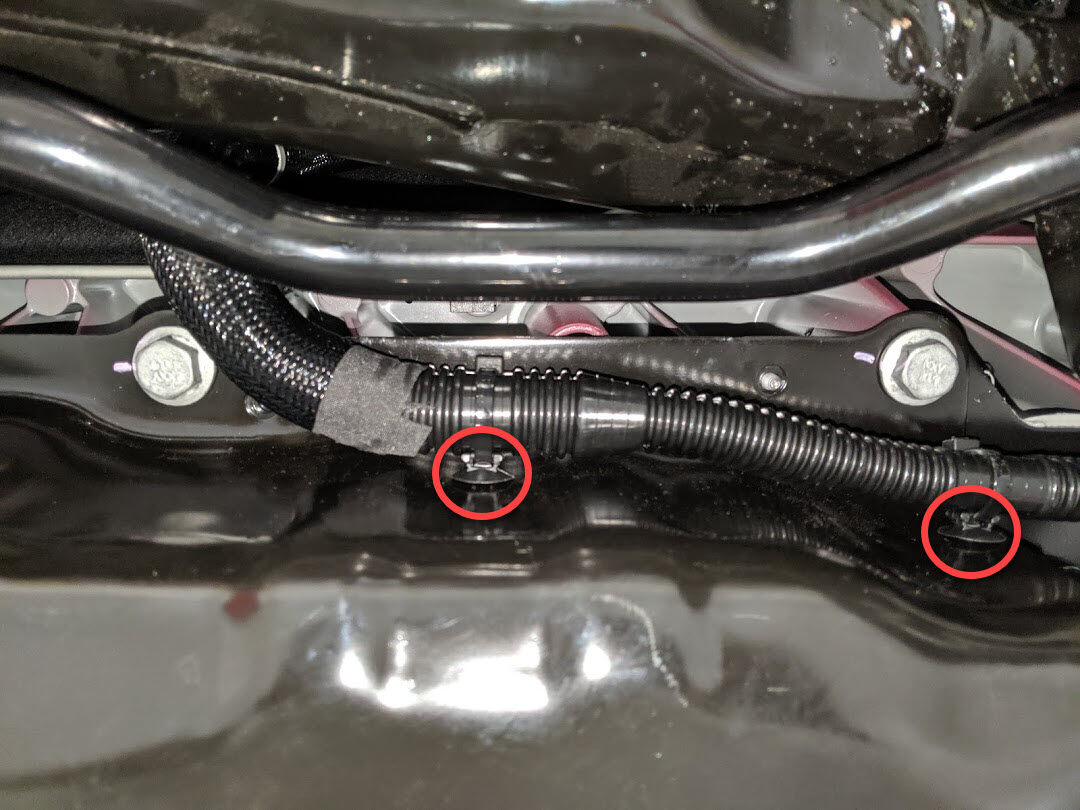

    Informational PurposesAn informational icon, calling your attention

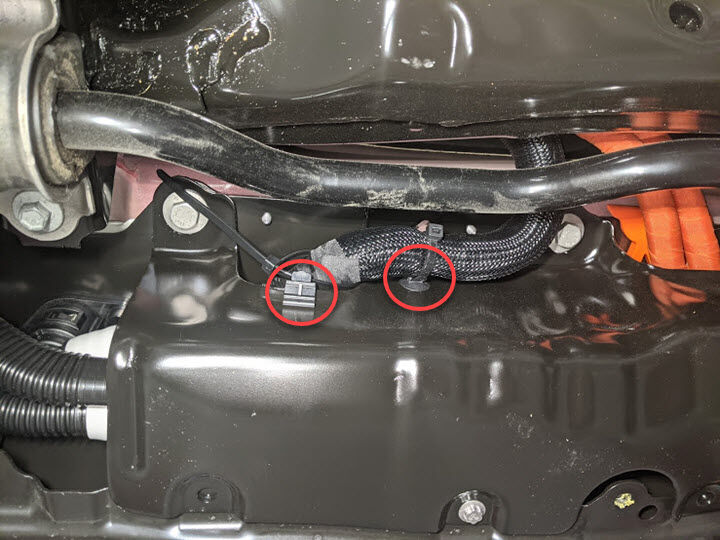

    视需要保护座椅靠背蒙皮;切勿在折叠无座垫的座椅后在其上放置重物,否则有可能压弯框架上的定位锁片

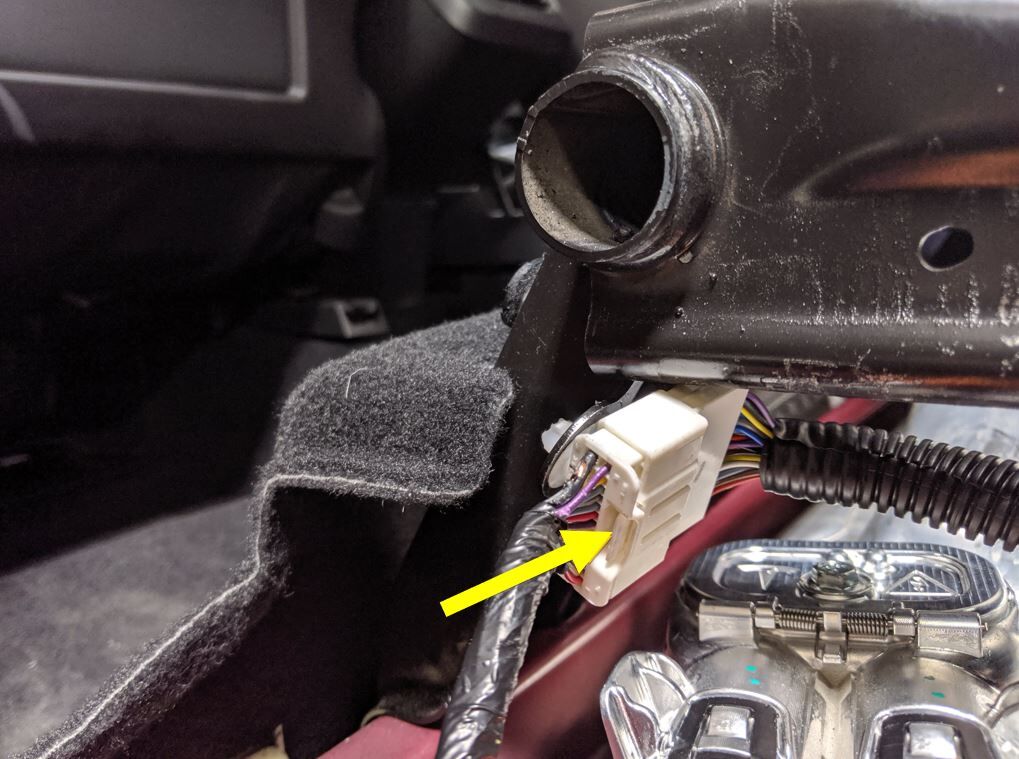

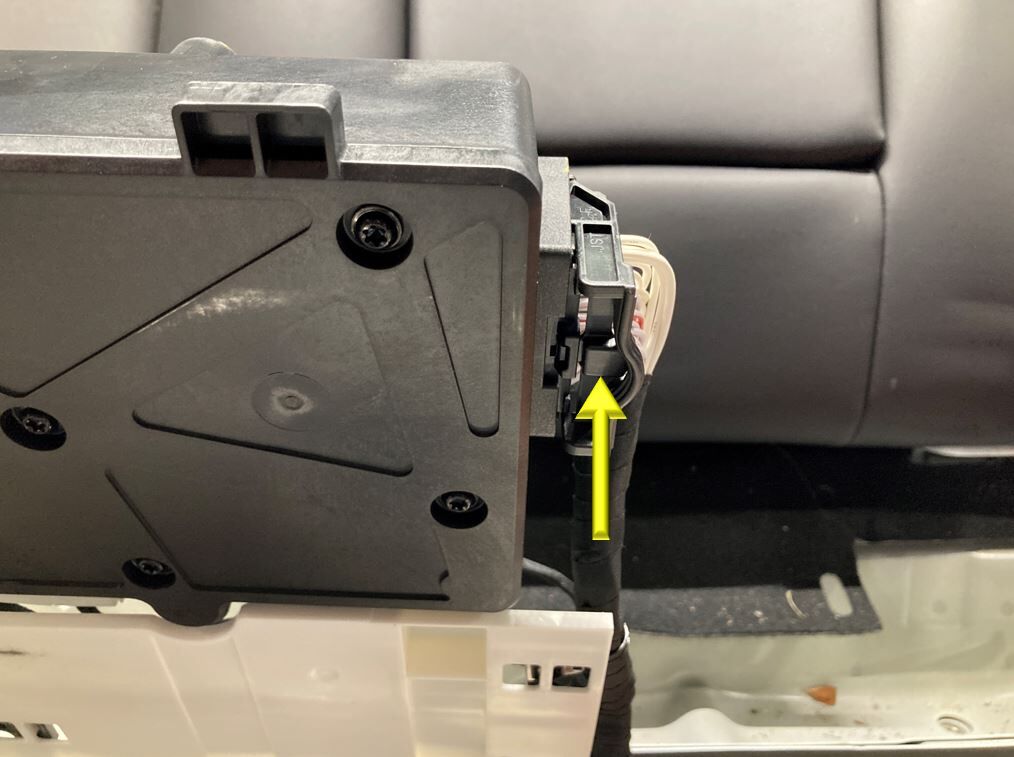

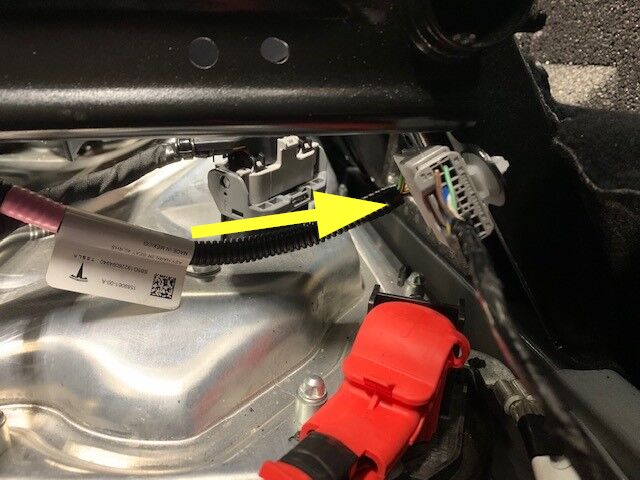

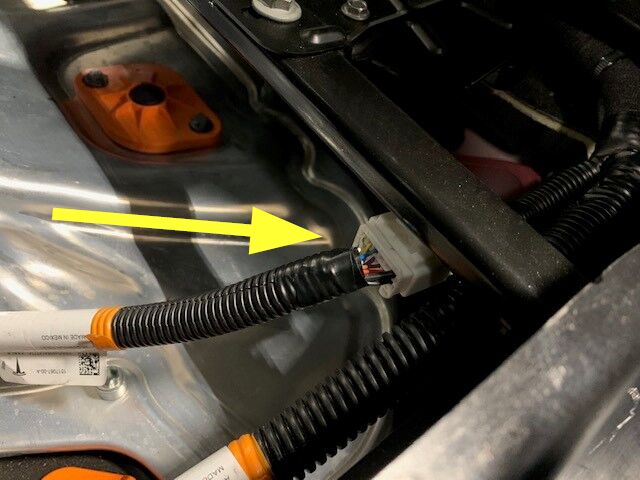

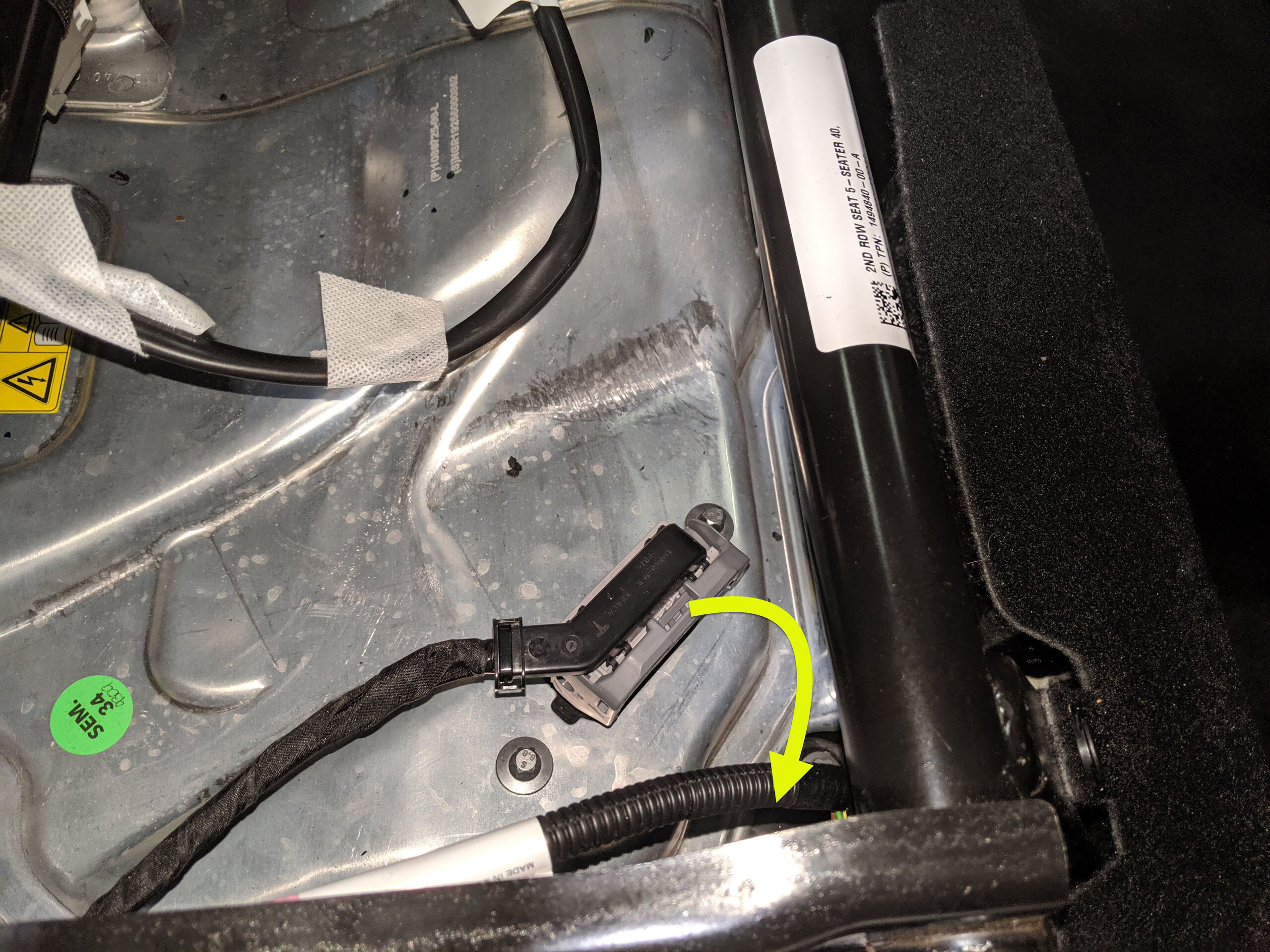

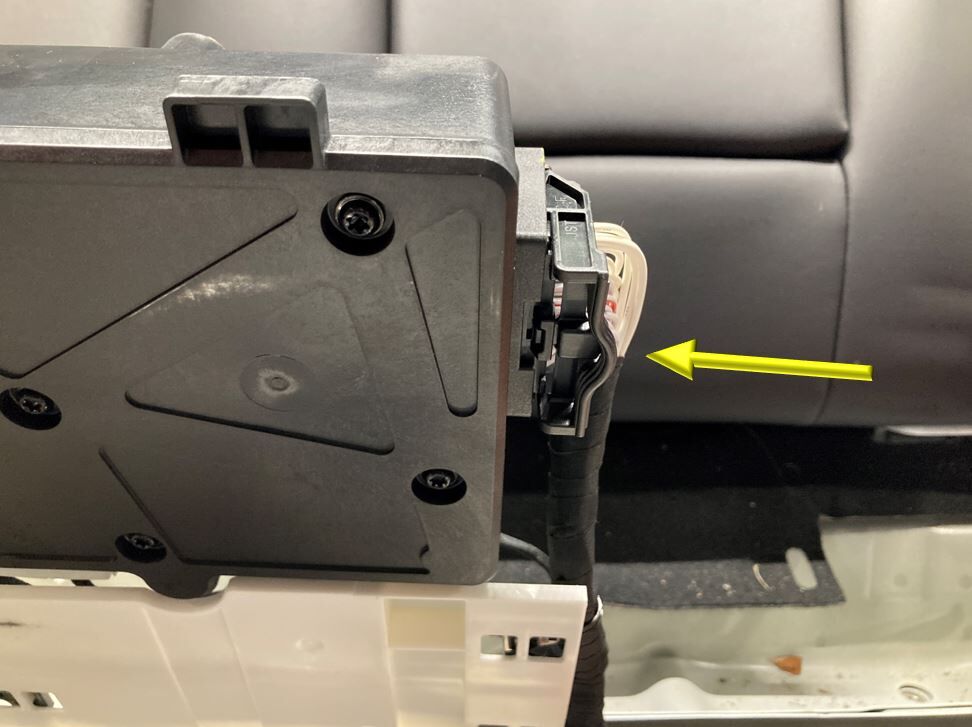

  18. 断开左侧座椅框架上的逻辑连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  19. 从车身拆下第二排 60 百分比座椅总成
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助
  20. 打开前备箱盖

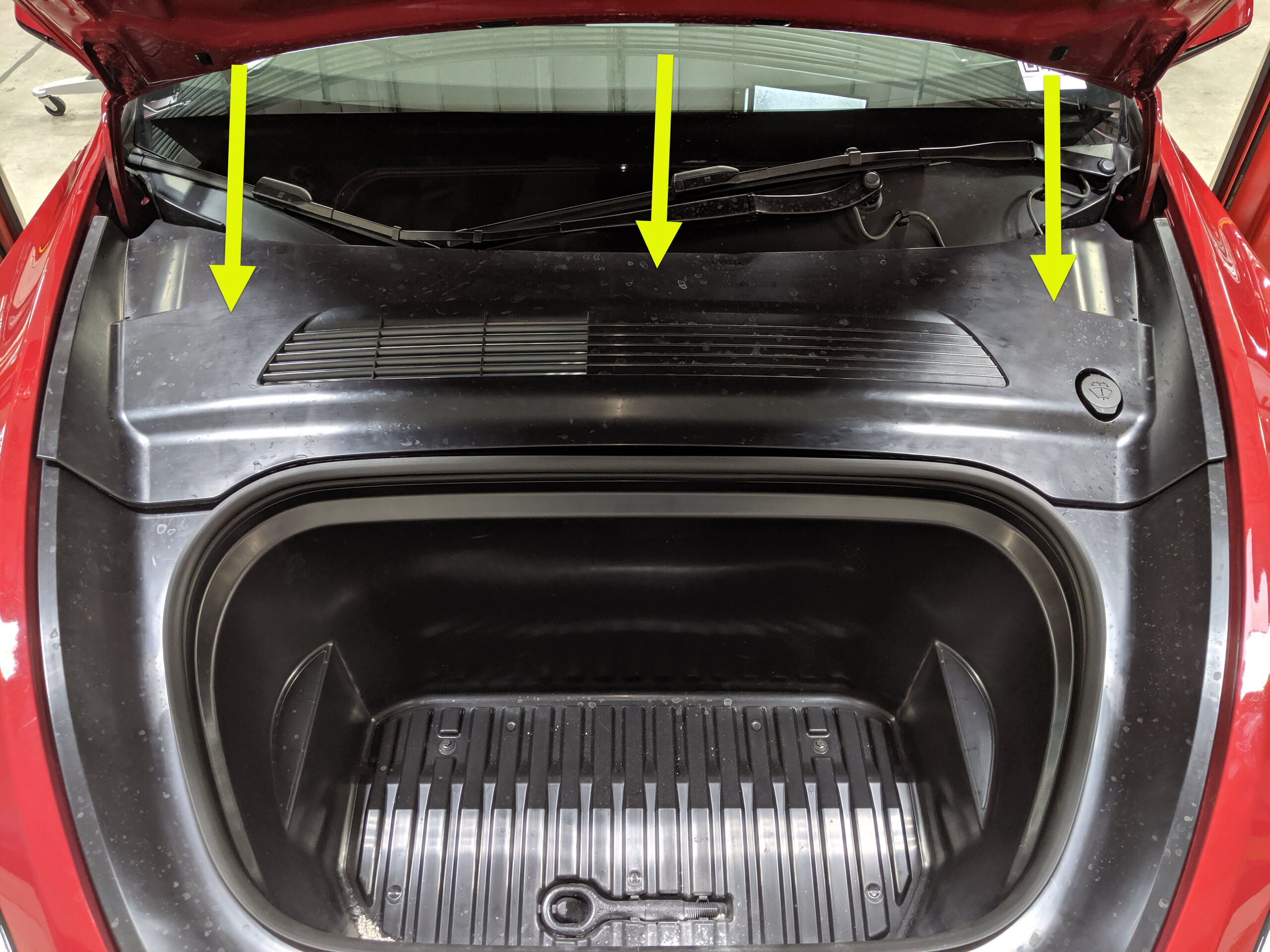

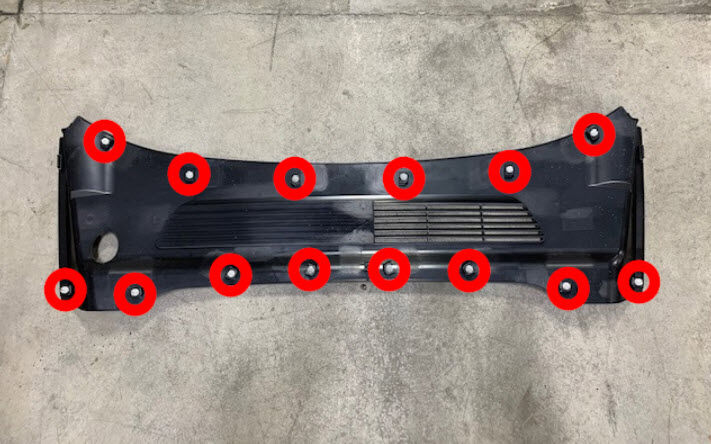

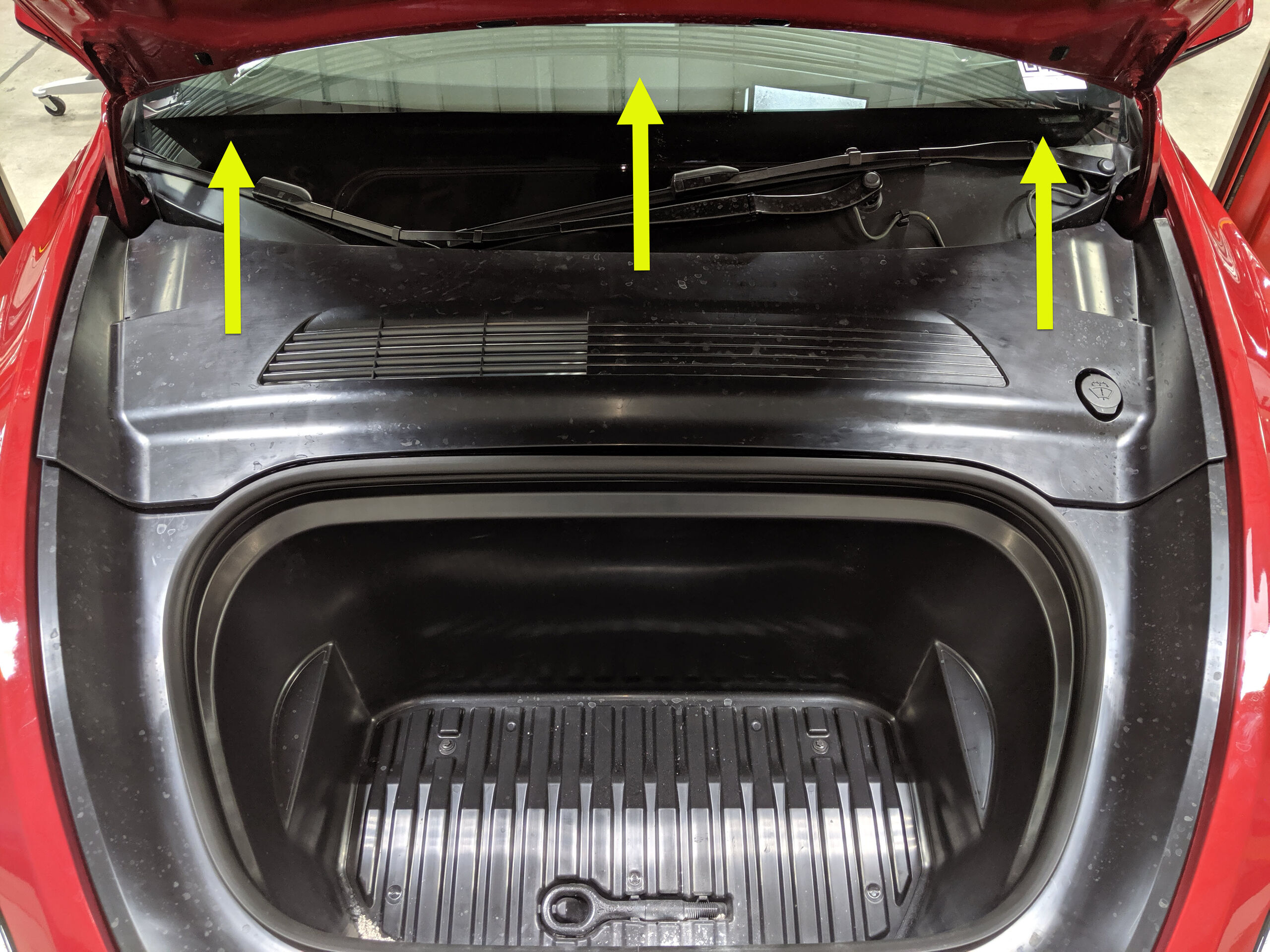

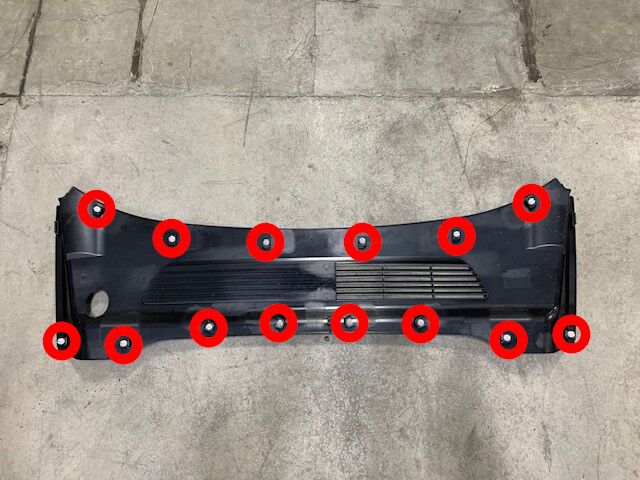

  21. 拆卸后挡板
    Informational PurposesAn informational icon, calling your attention
    14 个卡子
  22. 在中央显示器上关闭车辆电源
    Informational PurposesAn informational icon, calling your attention
    操作如下:Controls > Safety & Security > Vehicle Power > Power Off

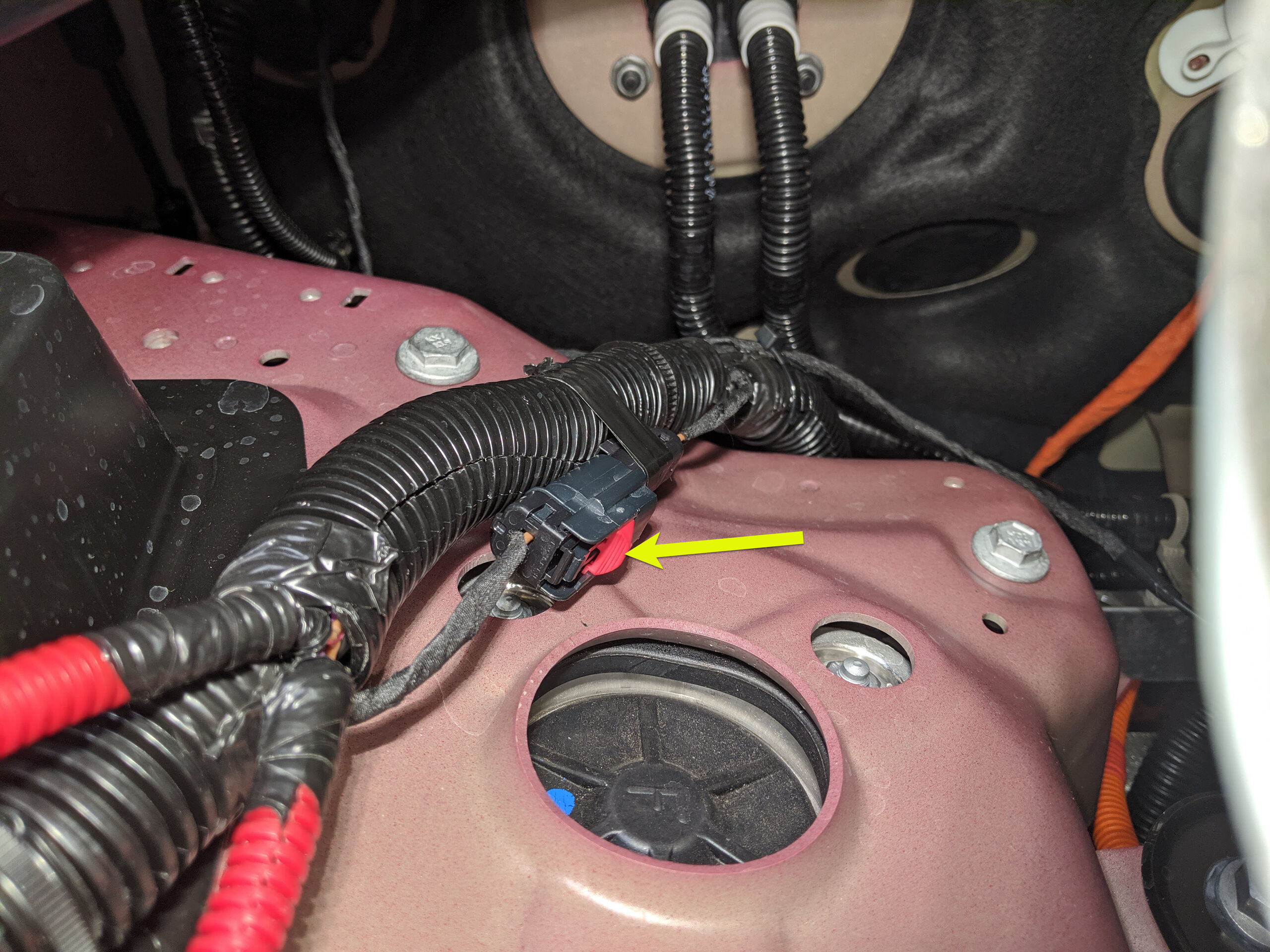

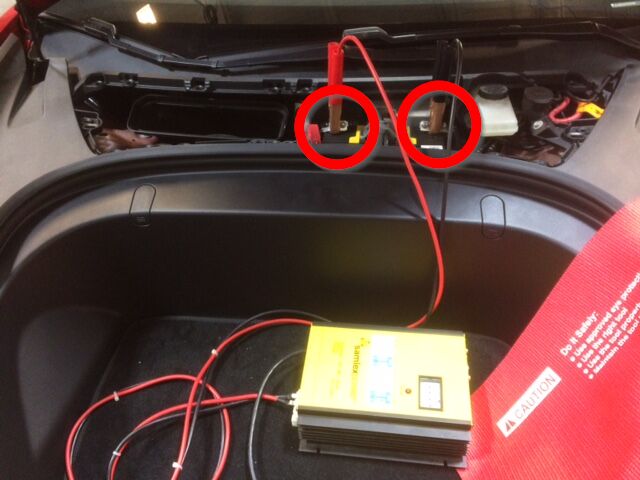

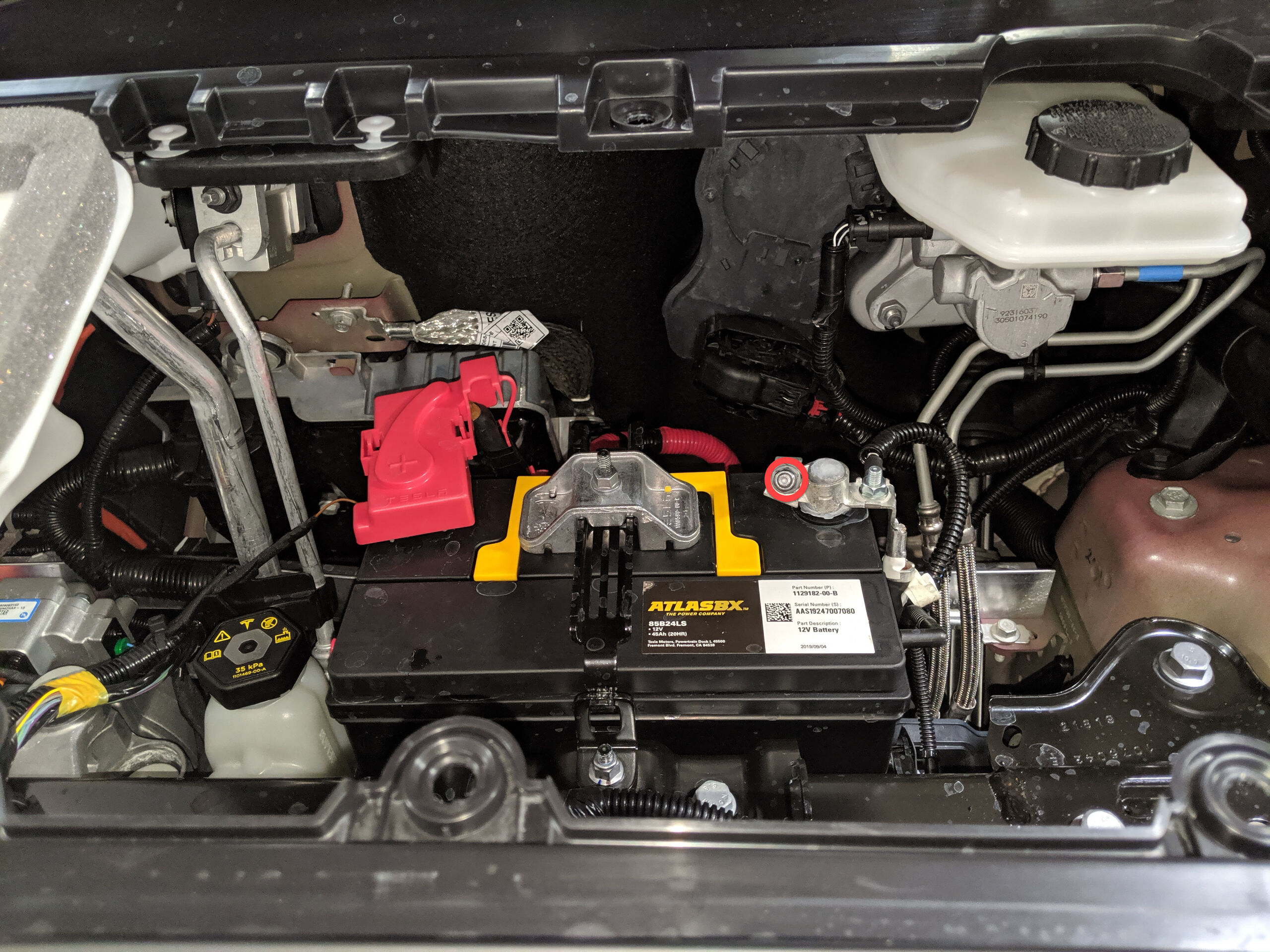

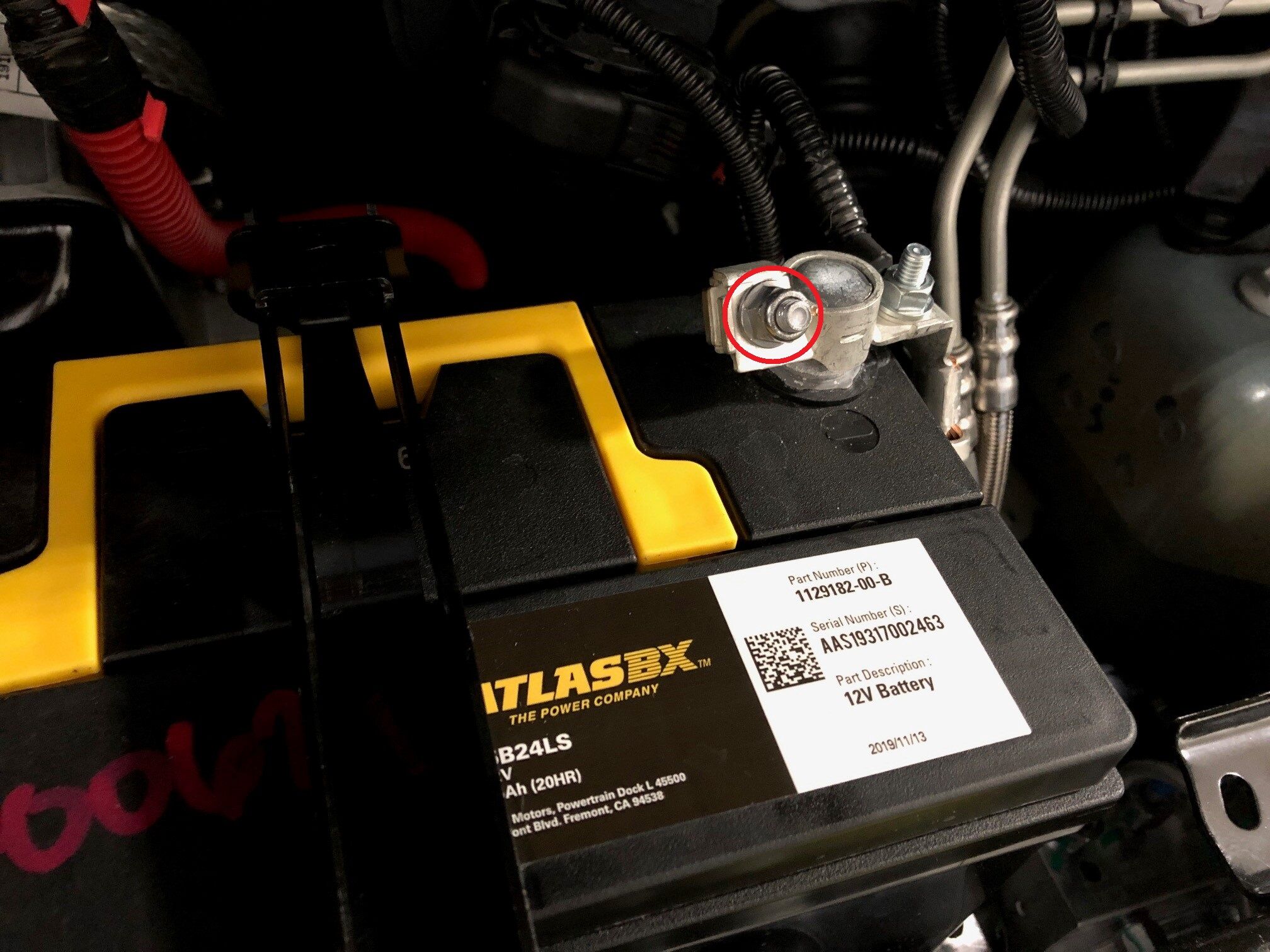

  23. 断开 12V 负极端子和紧急响应回路
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm,1 个连接器;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电;应先断开负极端子再断开紧急响应回路;等待 2 分钟,确保所有电路完全放电
  24. 取出口袋中的所有物品并确保未佩戴金属饰品

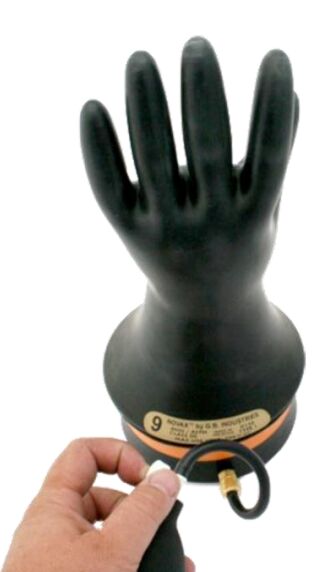

  25. 检查高压绝缘手套
    Informational PurposesAn informational icon, calling your attention
    使用前检查手套是否损坏;请参阅服务文档 TN-15-92-003 R1

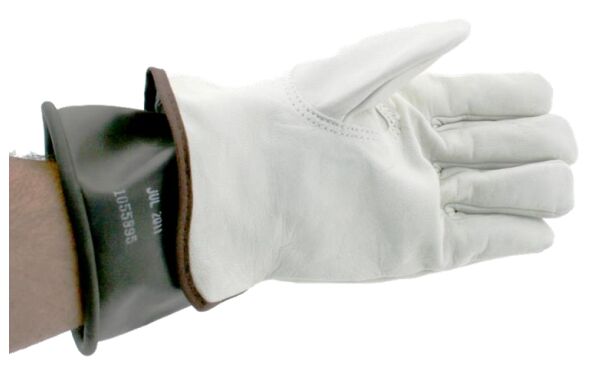

  26. 佩戴高压绝缘手套和皮革手套
    Informational PurposesAn informational icon, calling your attention
    使用 Hioki 测试仪时,请务必佩戴电工保护手套

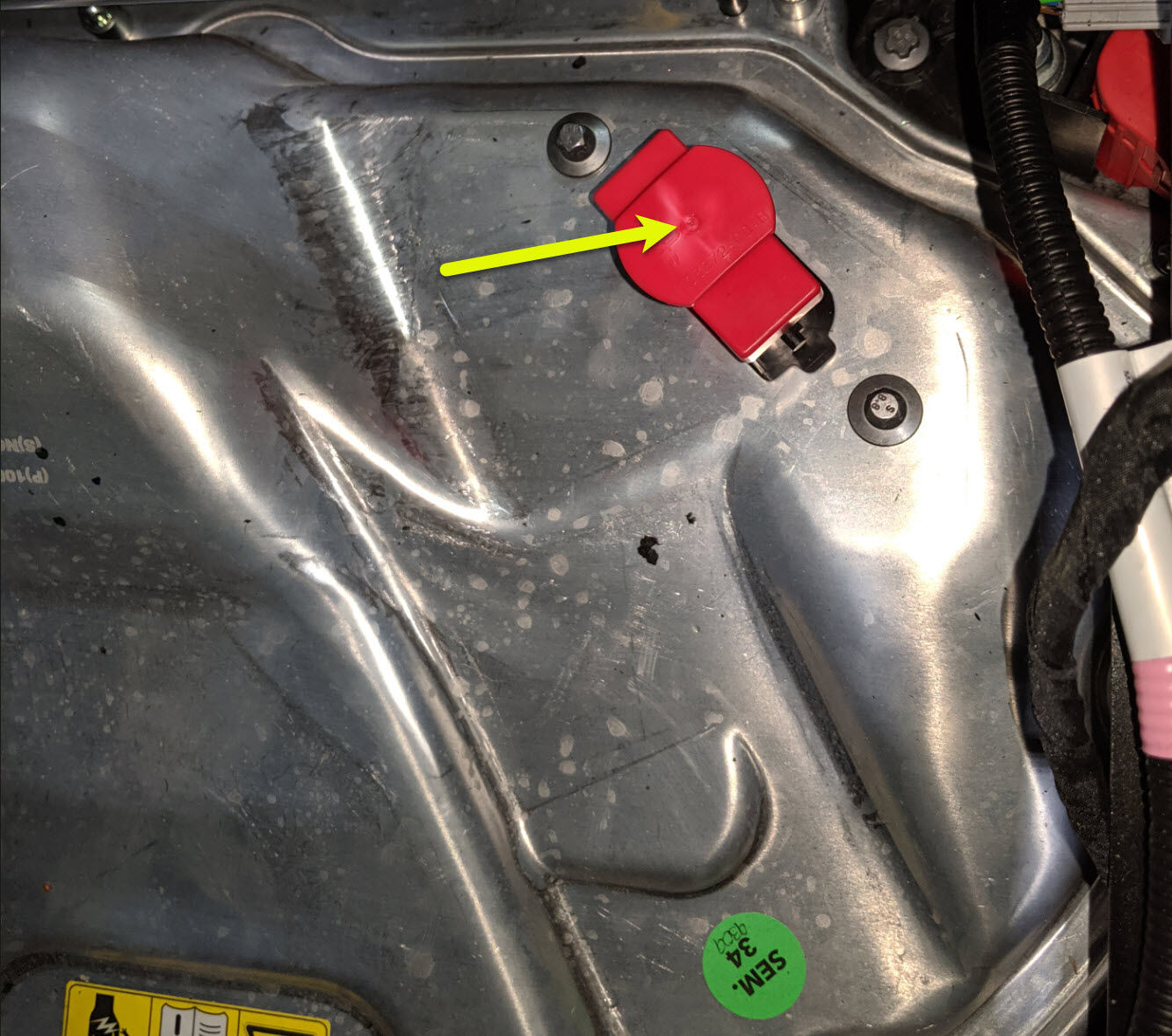

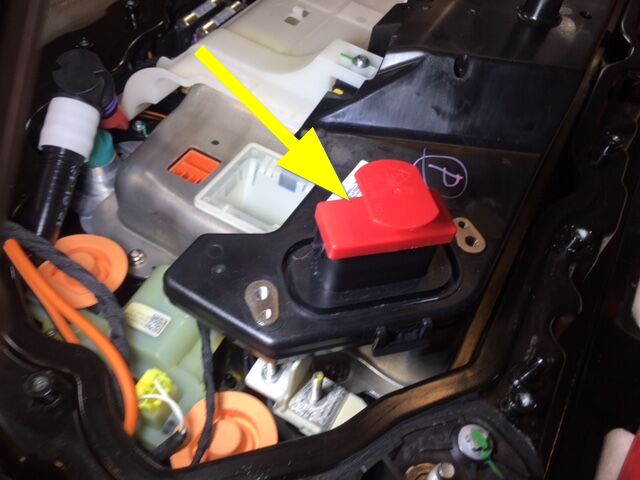

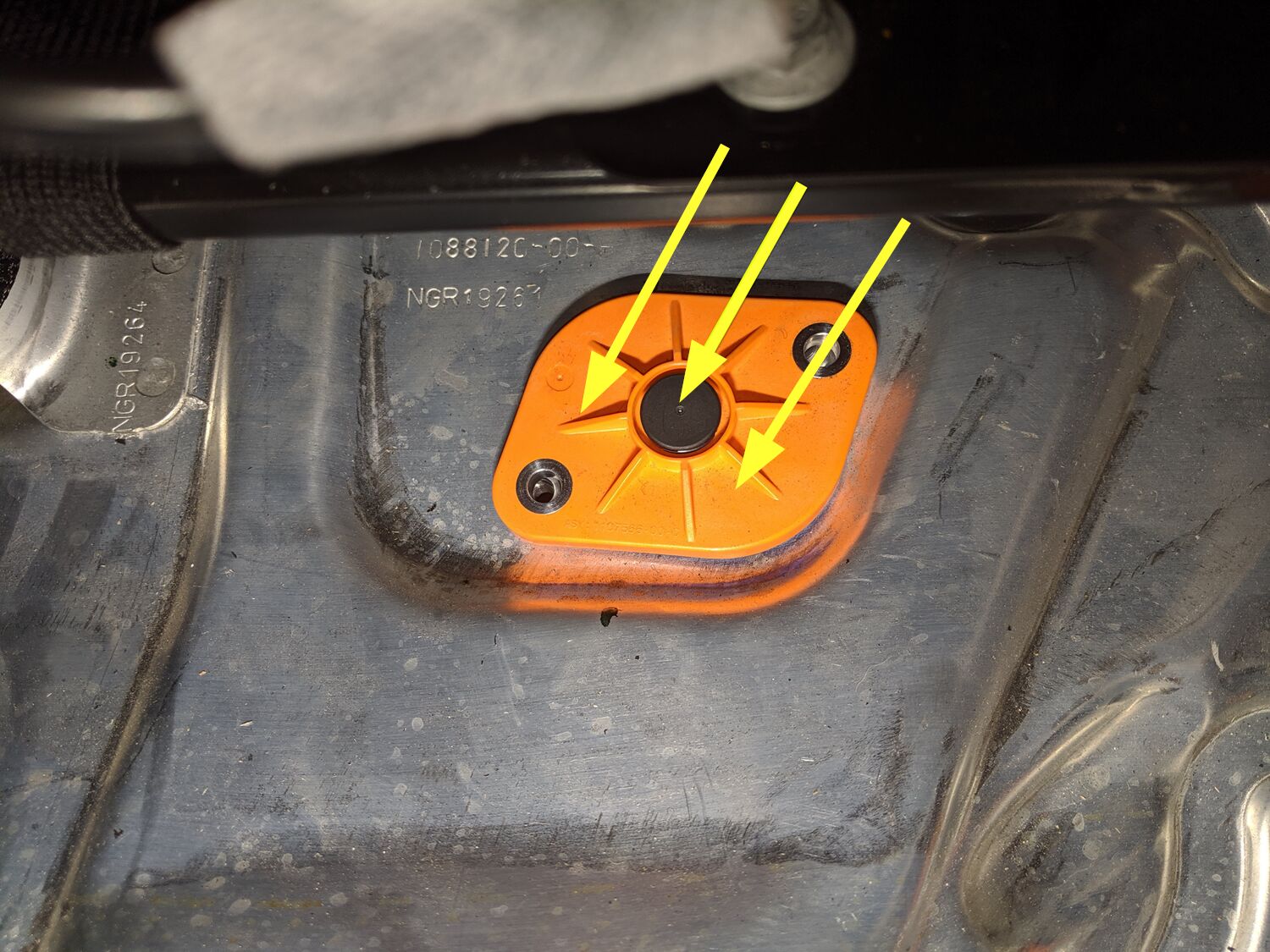

  27. 拆卸将高压电池仓探针盖固定到高压电池仓盖板的螺栓。
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,EP10 五角,6 Nm;拆下后弃用

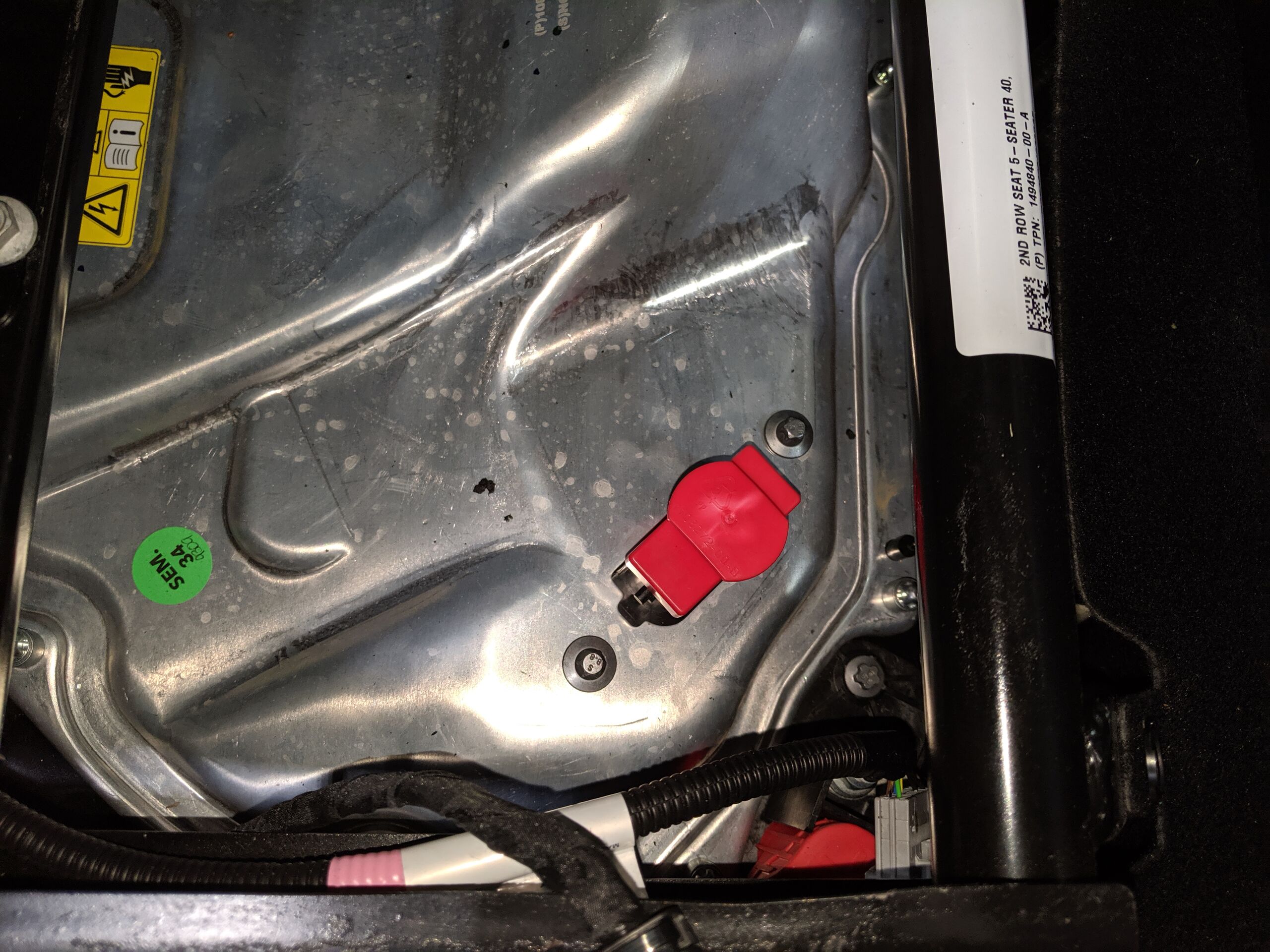

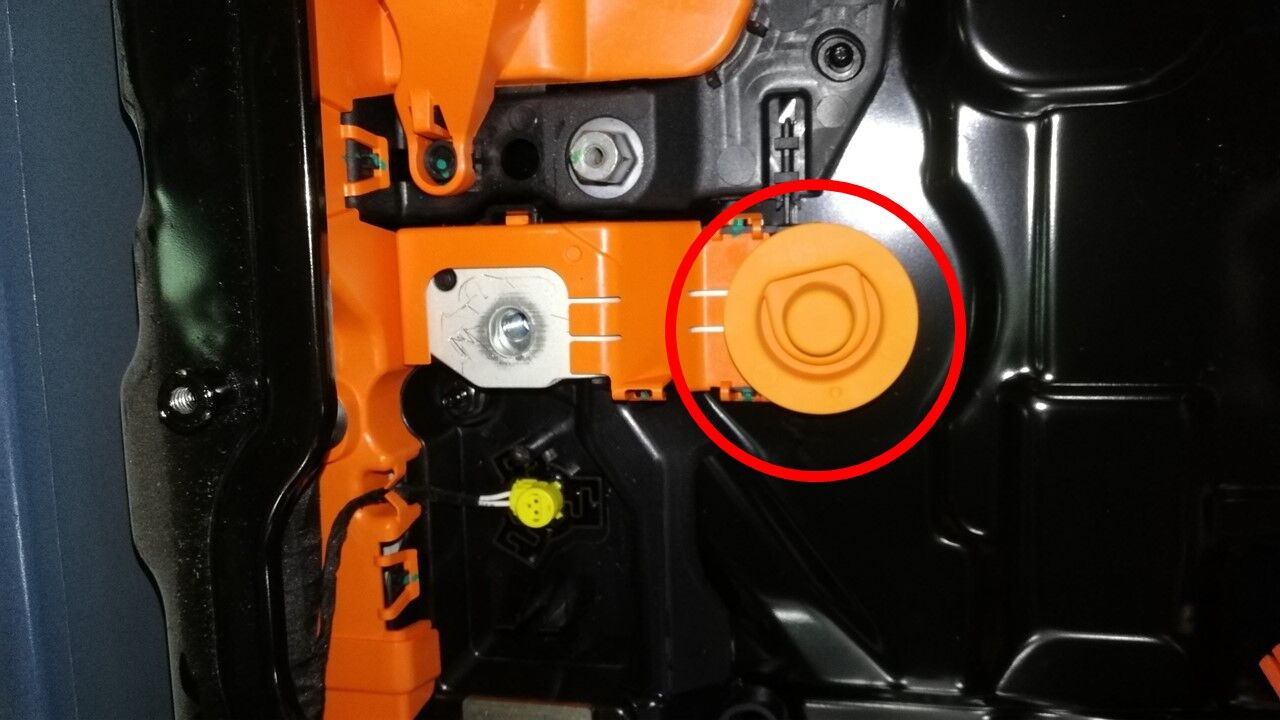

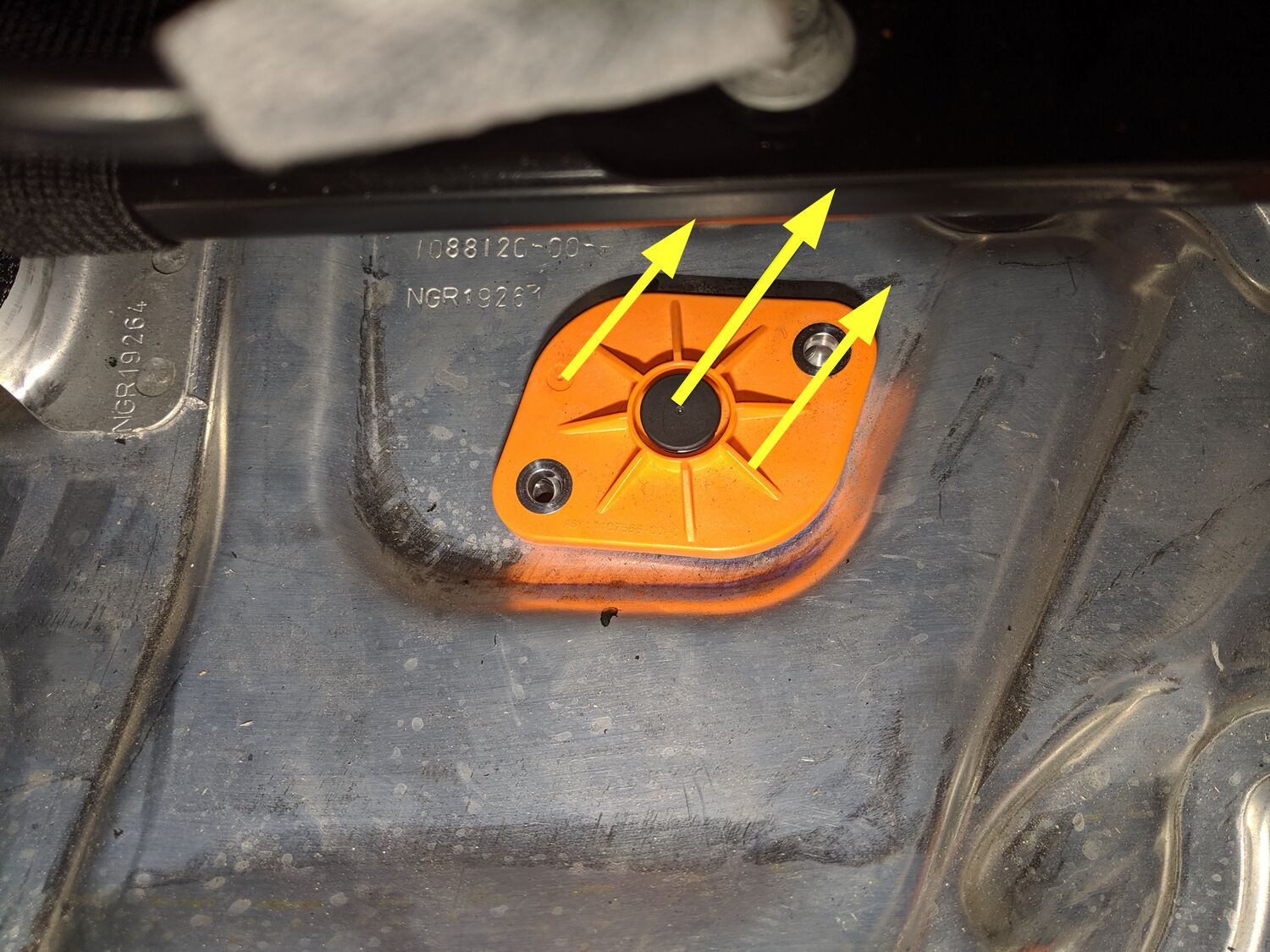

  28. 将高压电池仓探针盖从高压电池仓盖板上拆下。

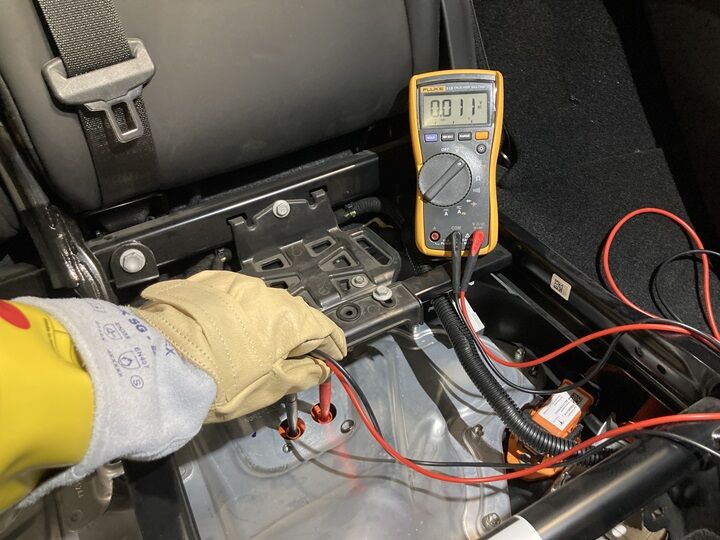

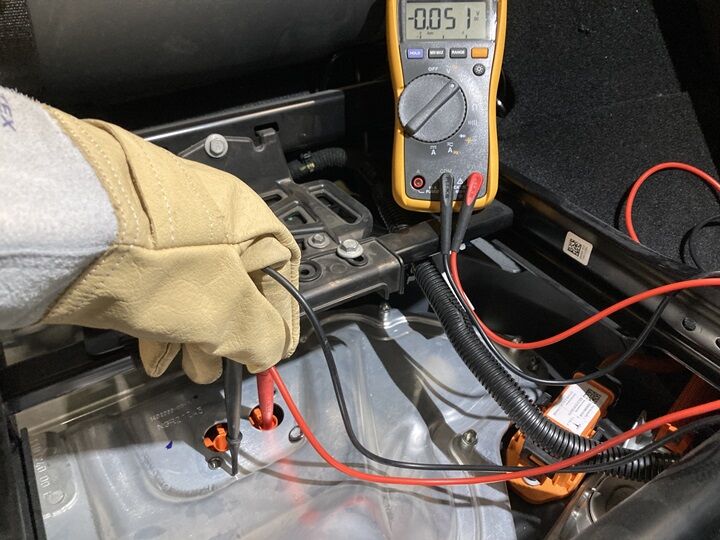

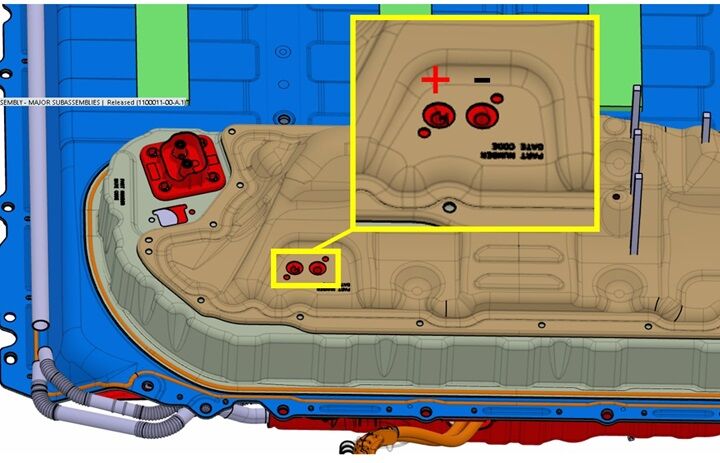

  29. 确认无高电压
    Informational PurposesAn informational icon, calling your attention
    操作高压组件时,务必佩戴个人防护装备(高压手套、护目镜),测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压;如果电压大于 10V,则说明电池组触点开关未断开或熔焊;停止作业并联系维修工程部

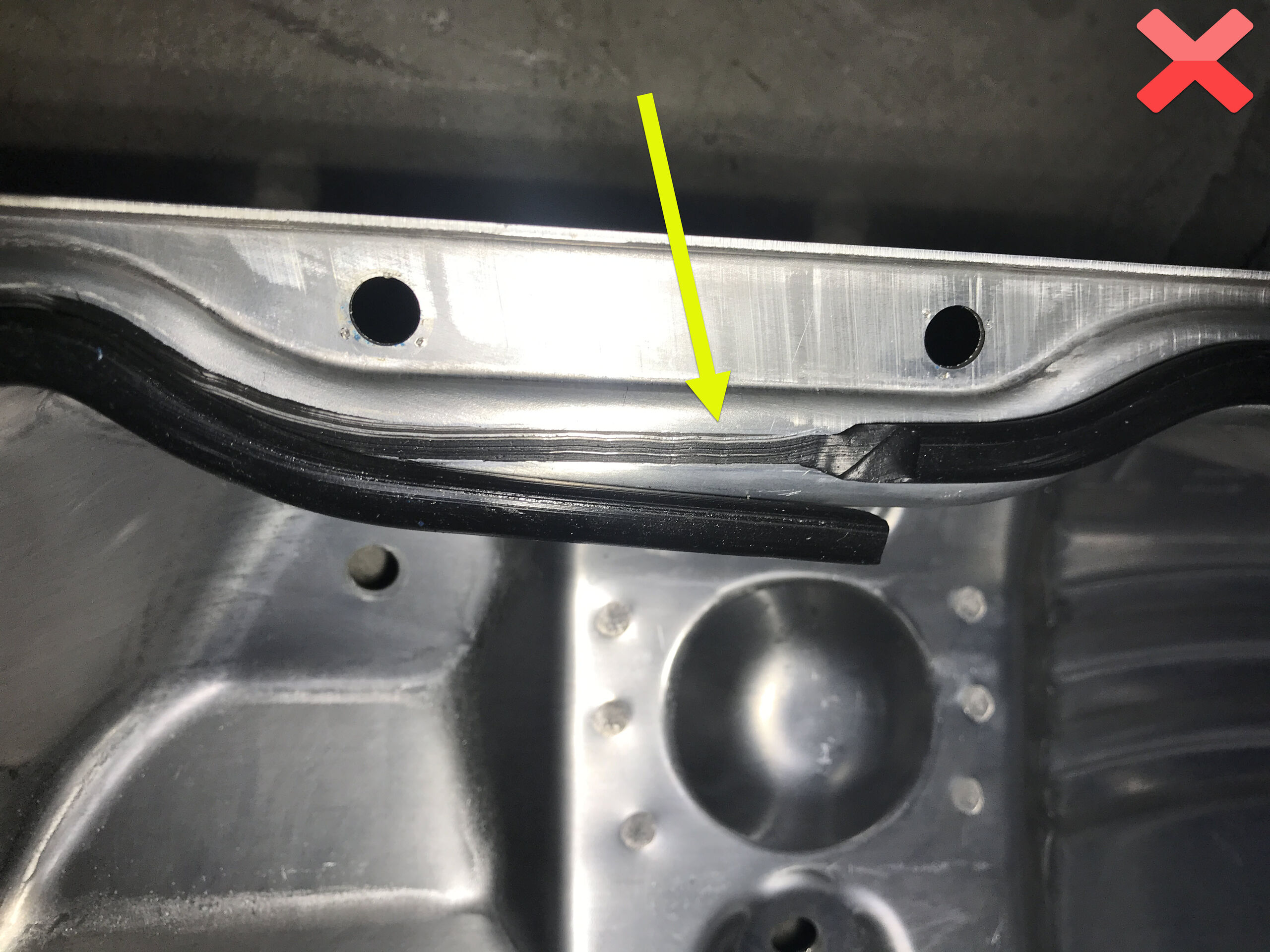

  30. 检查高压电池仓探针盖垫片,然后将其放置在高压电池仓盖板上
    Informational PurposesAn informational icon, calling your attention
    确认无明显损坏,如发现损坏,则更换垫片
  31. 安装将高压电池仓探针盖固定到高压电池仓盖板的螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,EP10 五角,6 Nm;安装新的橡胶垫圈螺栓
  32. 脱下高压绝缘手套

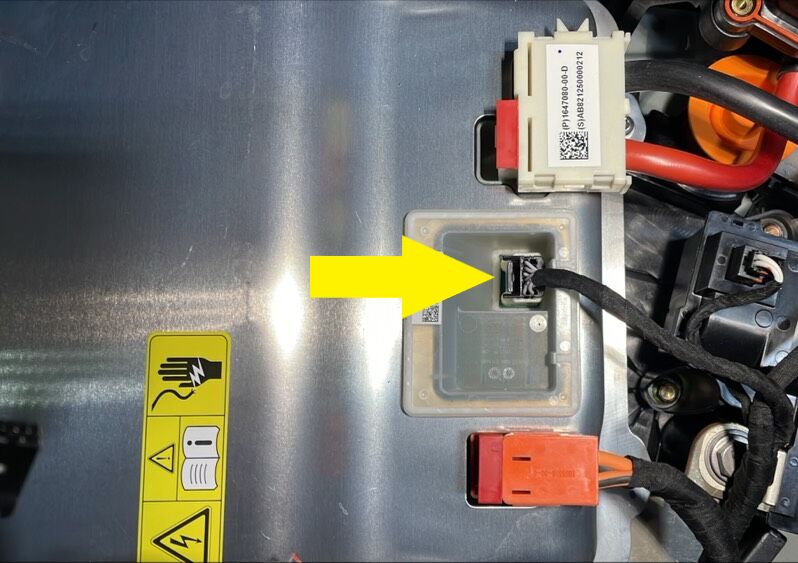

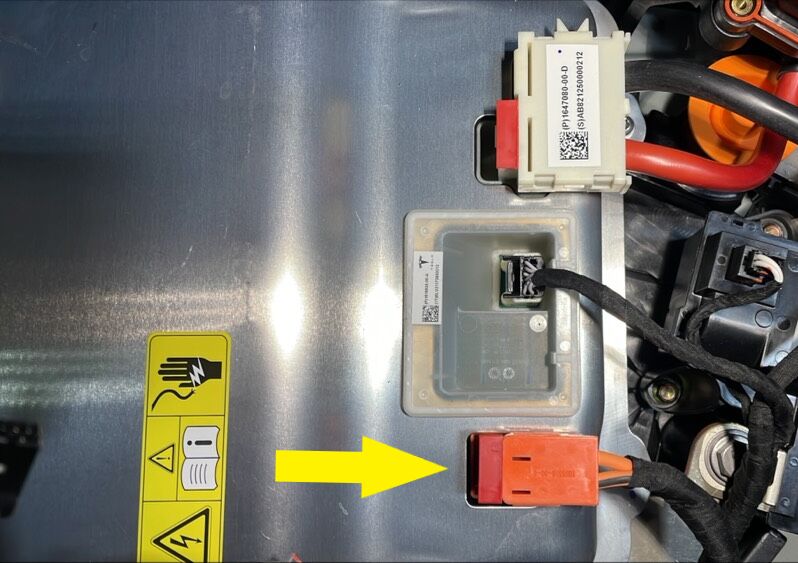

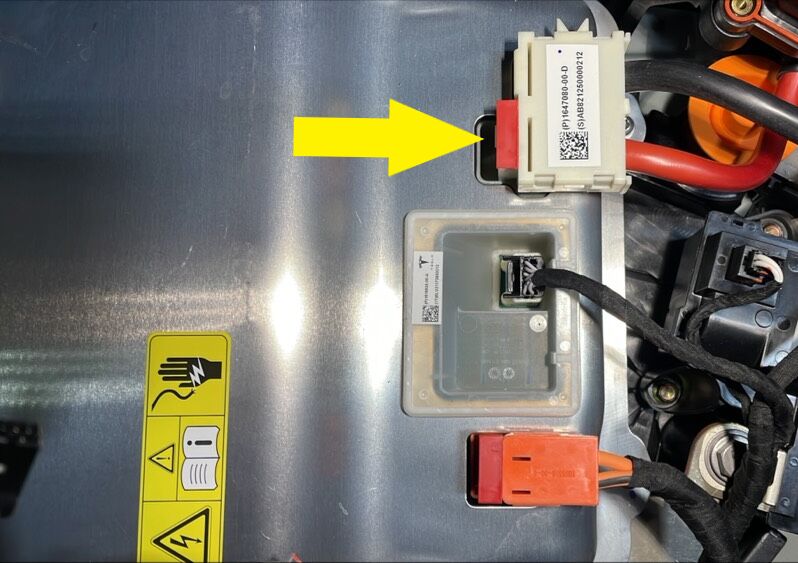

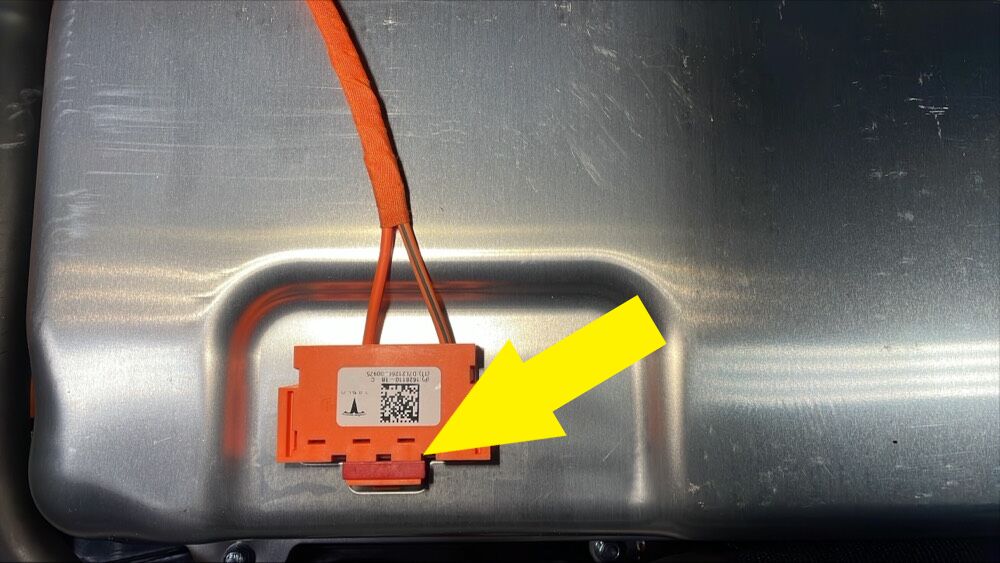

  33. 断开高压控制器逻辑连接器,然后安装逻辑盖
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;松开锁片,然后向下推动把手以松开连接器
  34. 拆卸高压控制器逻辑盖
    Informational PurposesAn informational icon, calling your attention
    1 个盖子

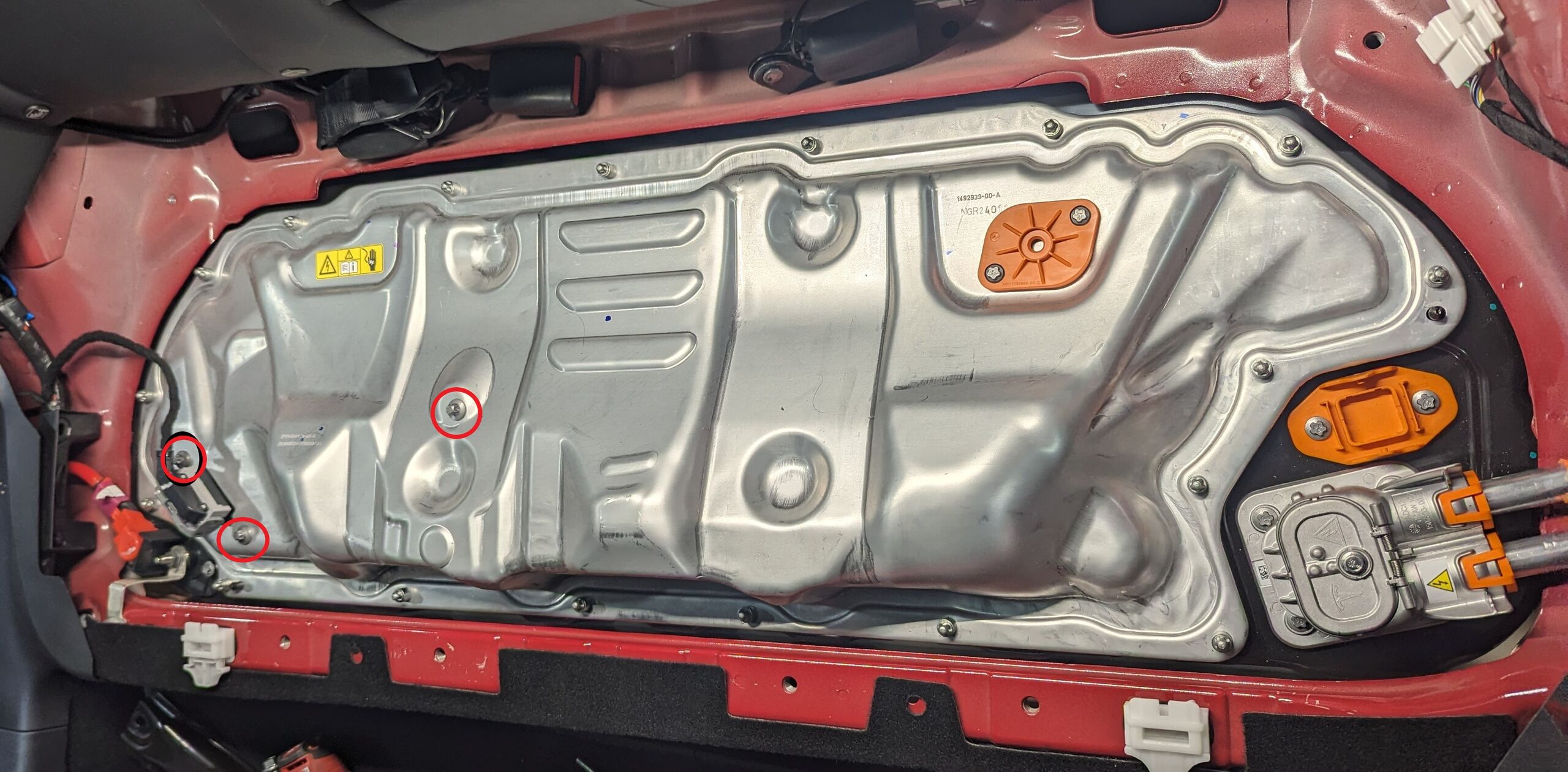

  35. 拆卸将高压电池仓盖板固定到高压控制器的紧固件。
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,E10,5 Nm + 30 度;拆下后弃用;新款车型可能配备 3 个螺栓

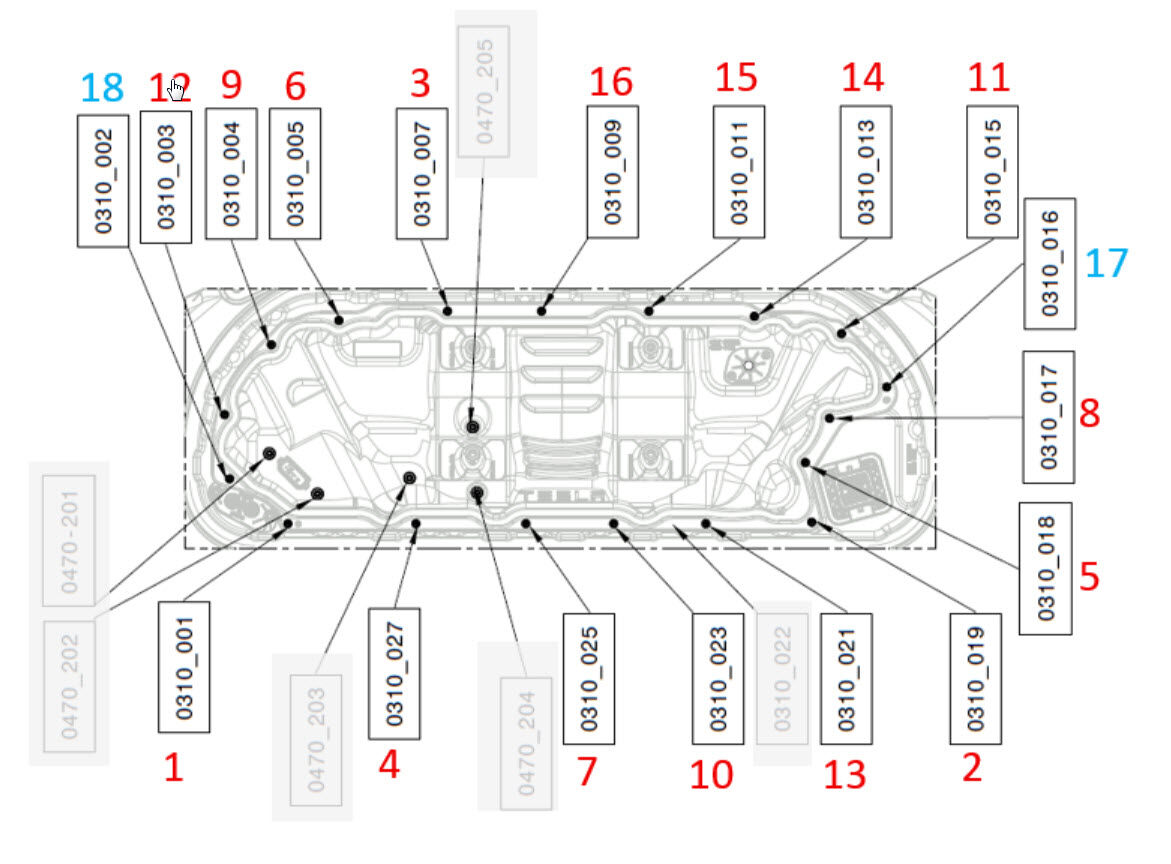

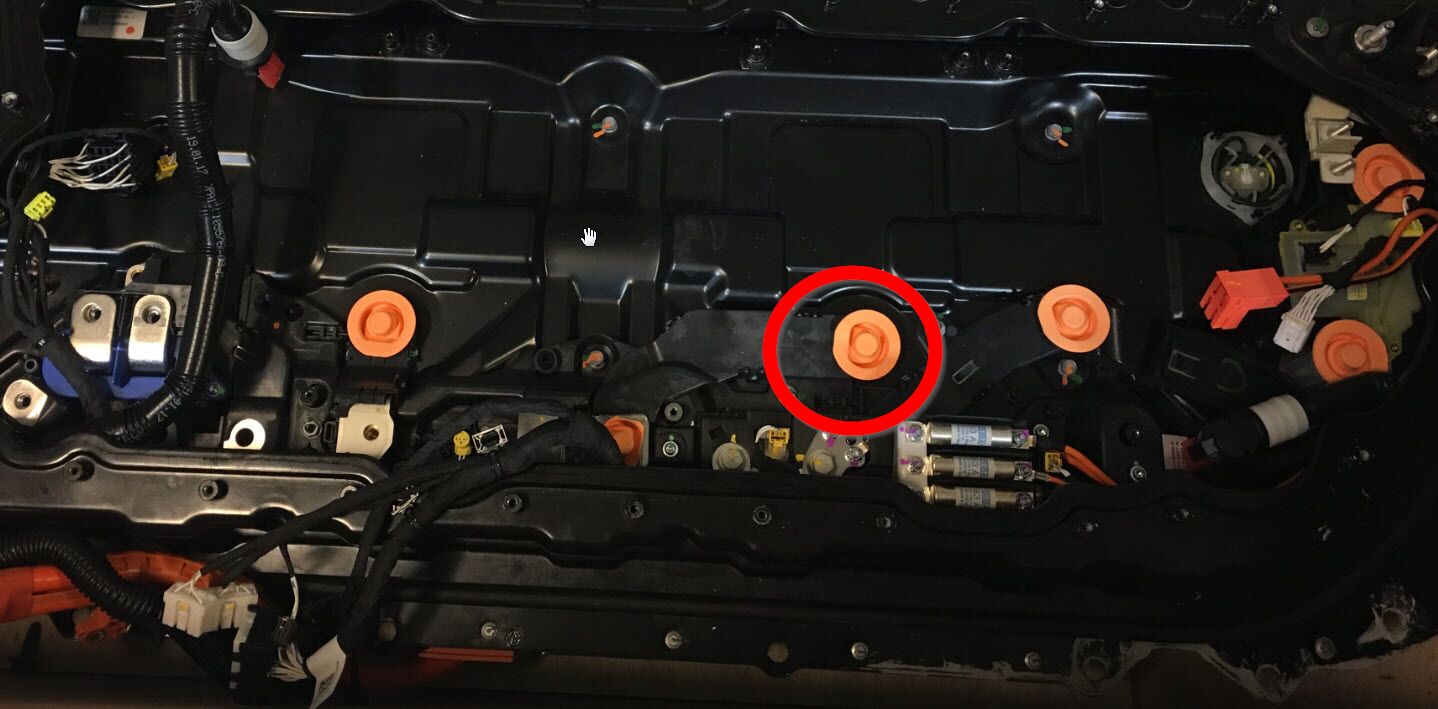

  36. 拆卸将高压电池仓盖板固定到高压电池的螺栓
    Informational PurposesAn informational icon, calling your attention

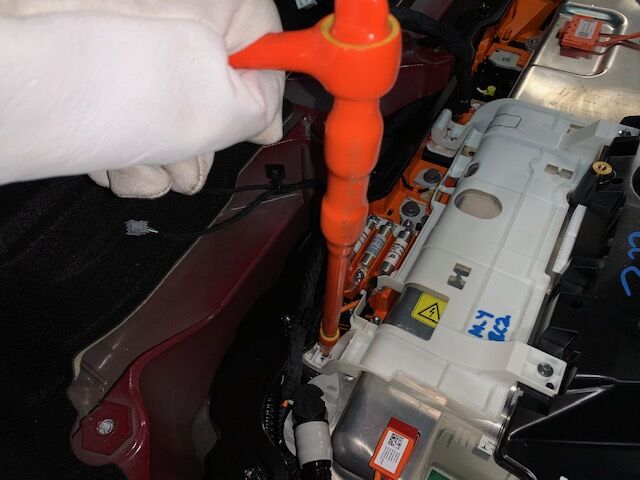

    18 个螺栓,E10 五角,8 Nm。使用无磁铁 E10 五角套筒;紧固件已安装,并将固定到高压电池仓盖板上

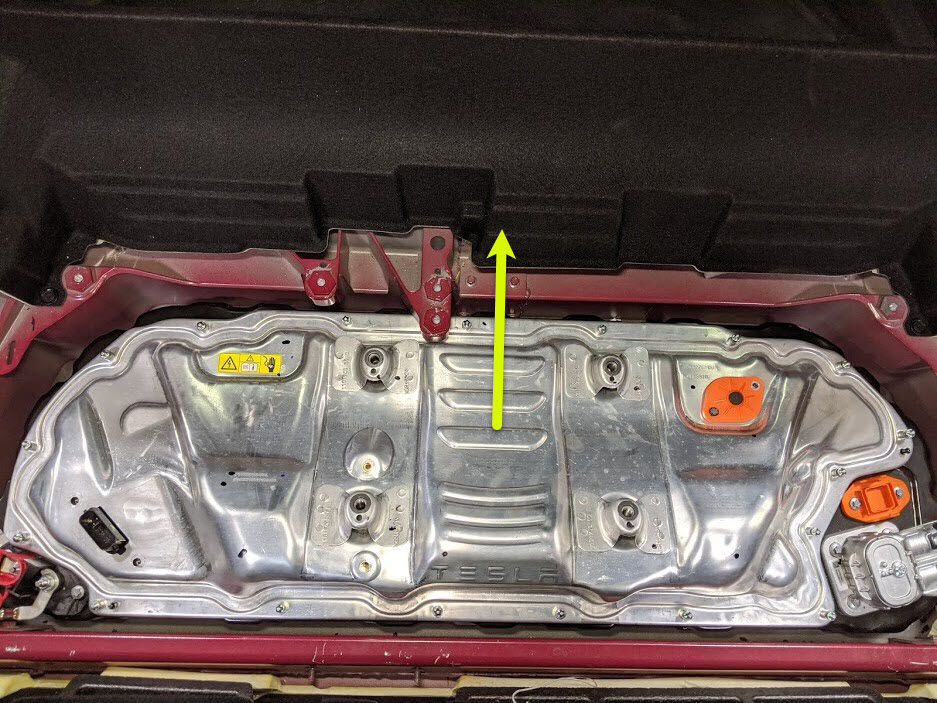

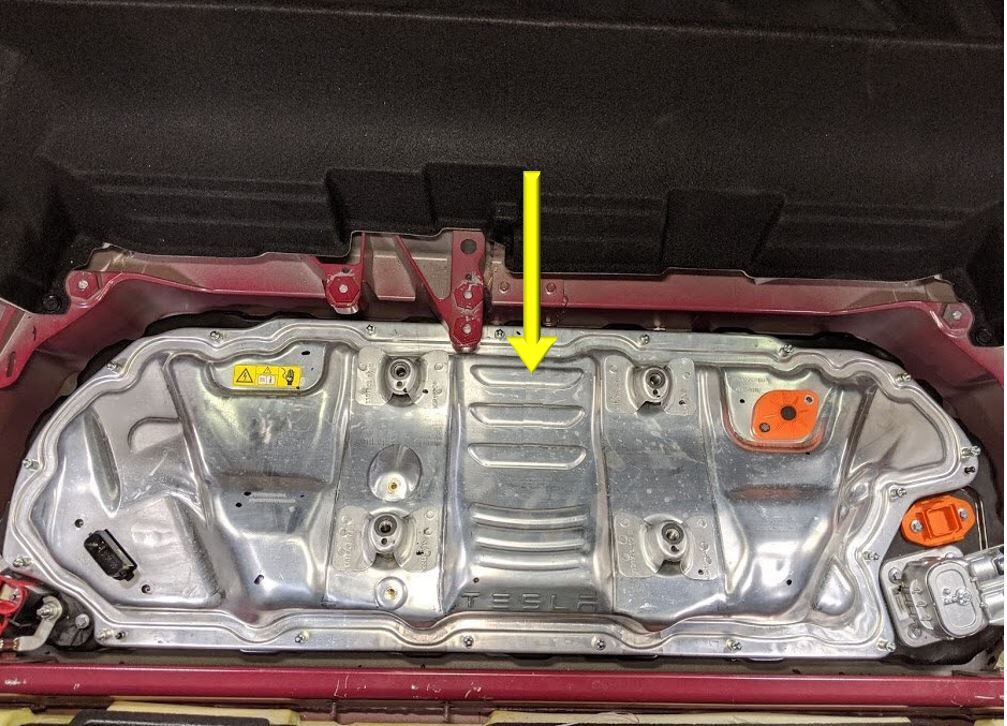

  37. 从高压电池上拆下高压电池仓盖板
    Informational PurposesAn informational icon, calling your attention
    检查高压电池仓是否缺失任何绝缘体;如有缺失且能够安装,应在进行下一步之前予以安装。

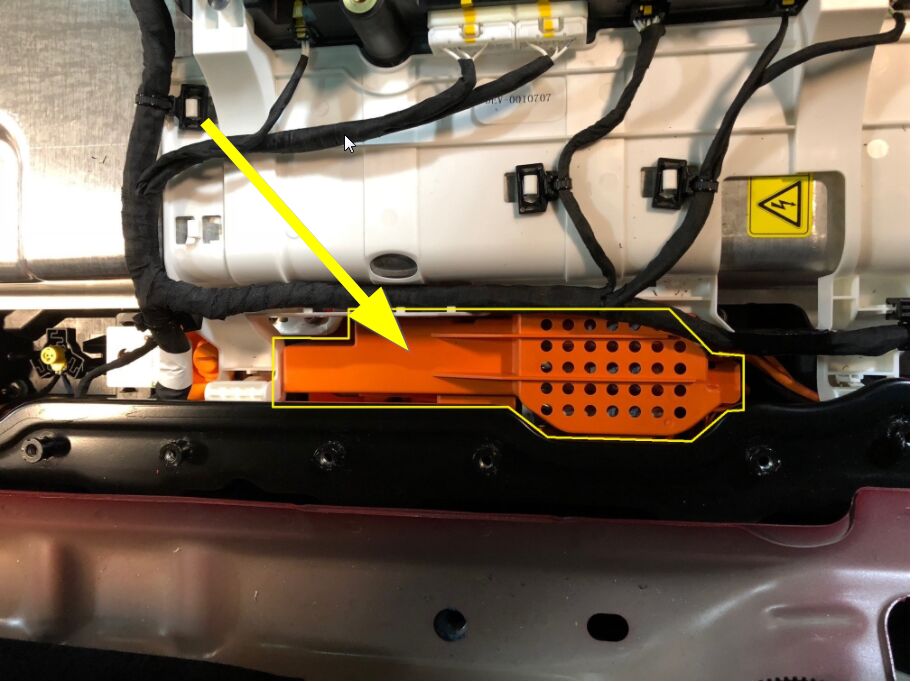

  38. 安装保险丝检修口绝缘体
    Informational PurposesAn informational icon, calling your attention
    3 个卡子

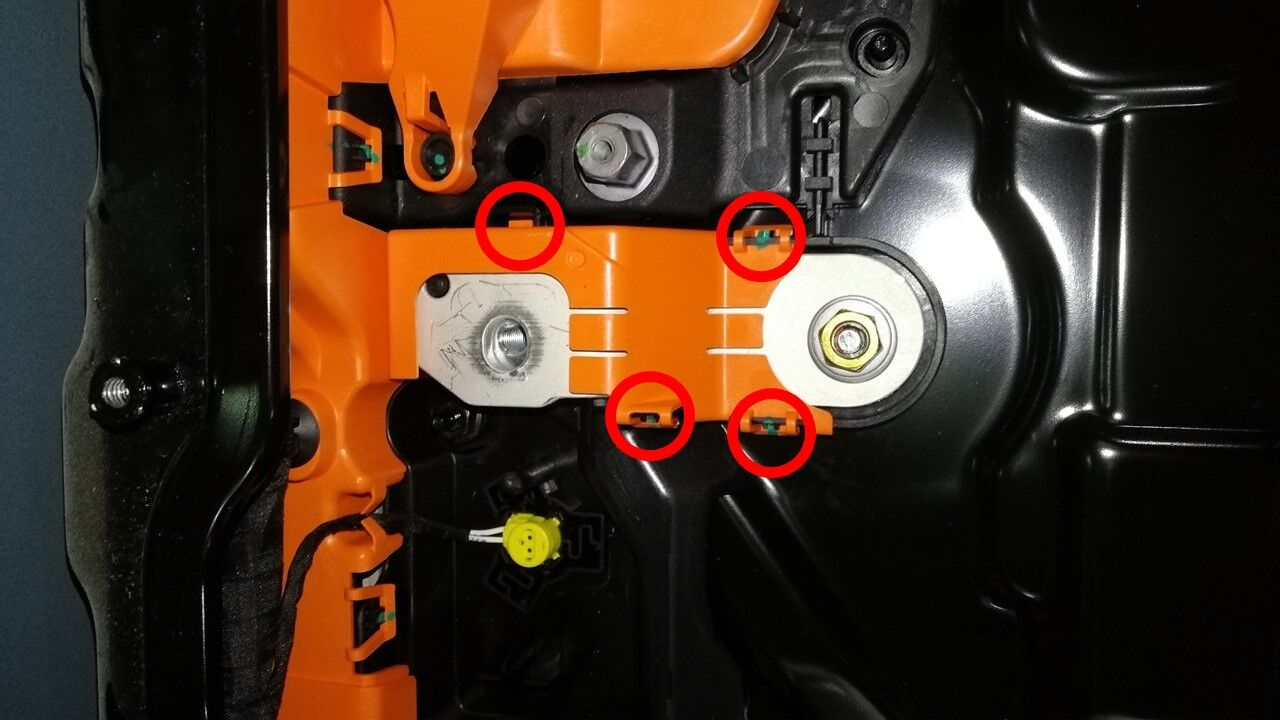

  39. 安装电池烟火和分流器绝缘体

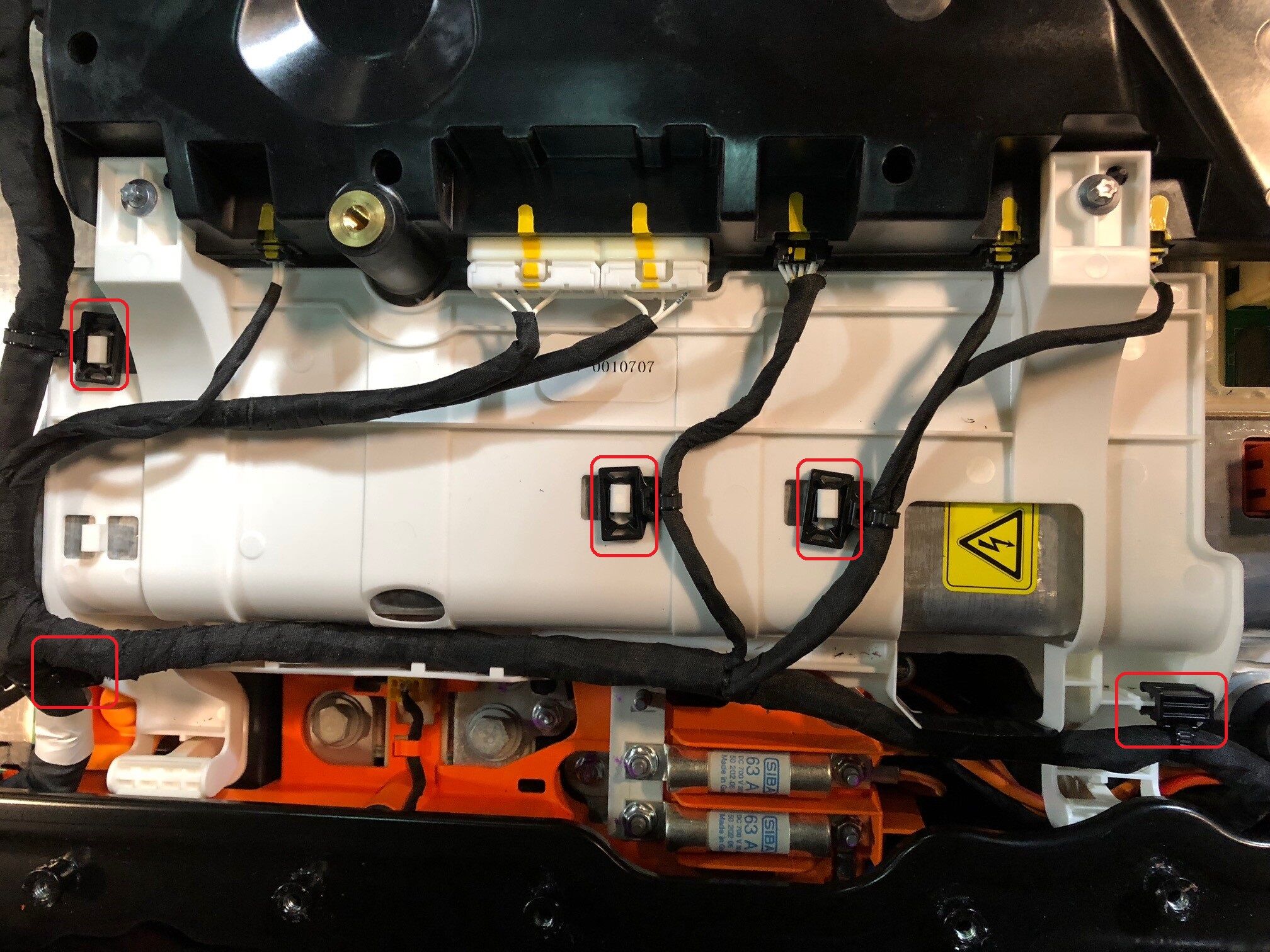

    Informational PurposesAn informational icon, calling your attention

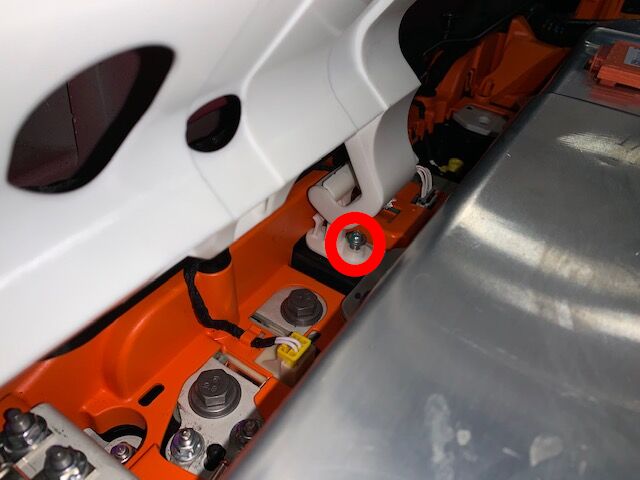

    2 个绝缘体

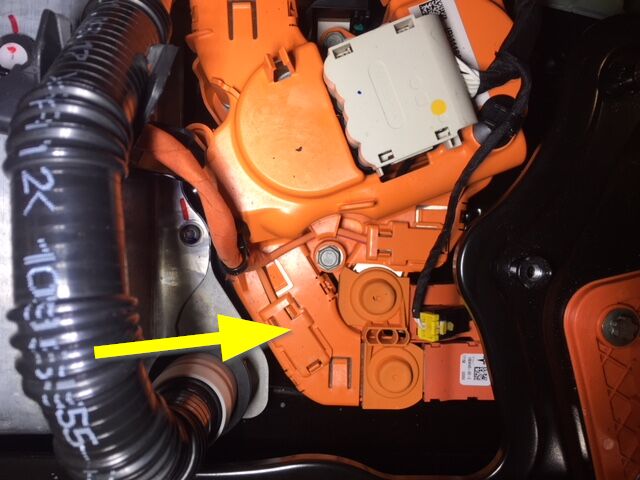

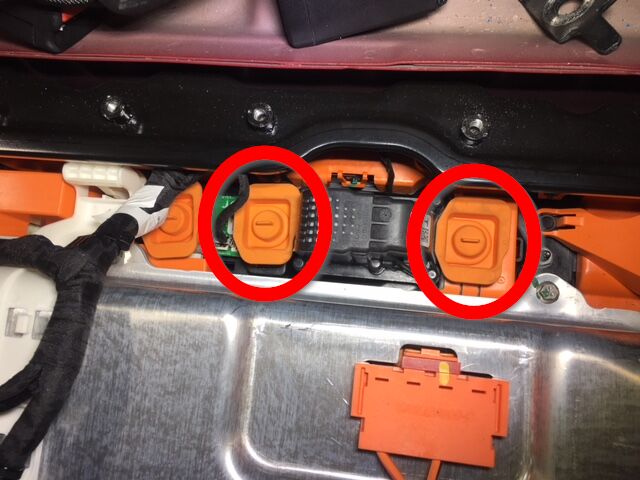

  40. 将高压接头绝缘体安装到正极电池组触点开关
    Informational PurposesAn informational icon, calling your attention

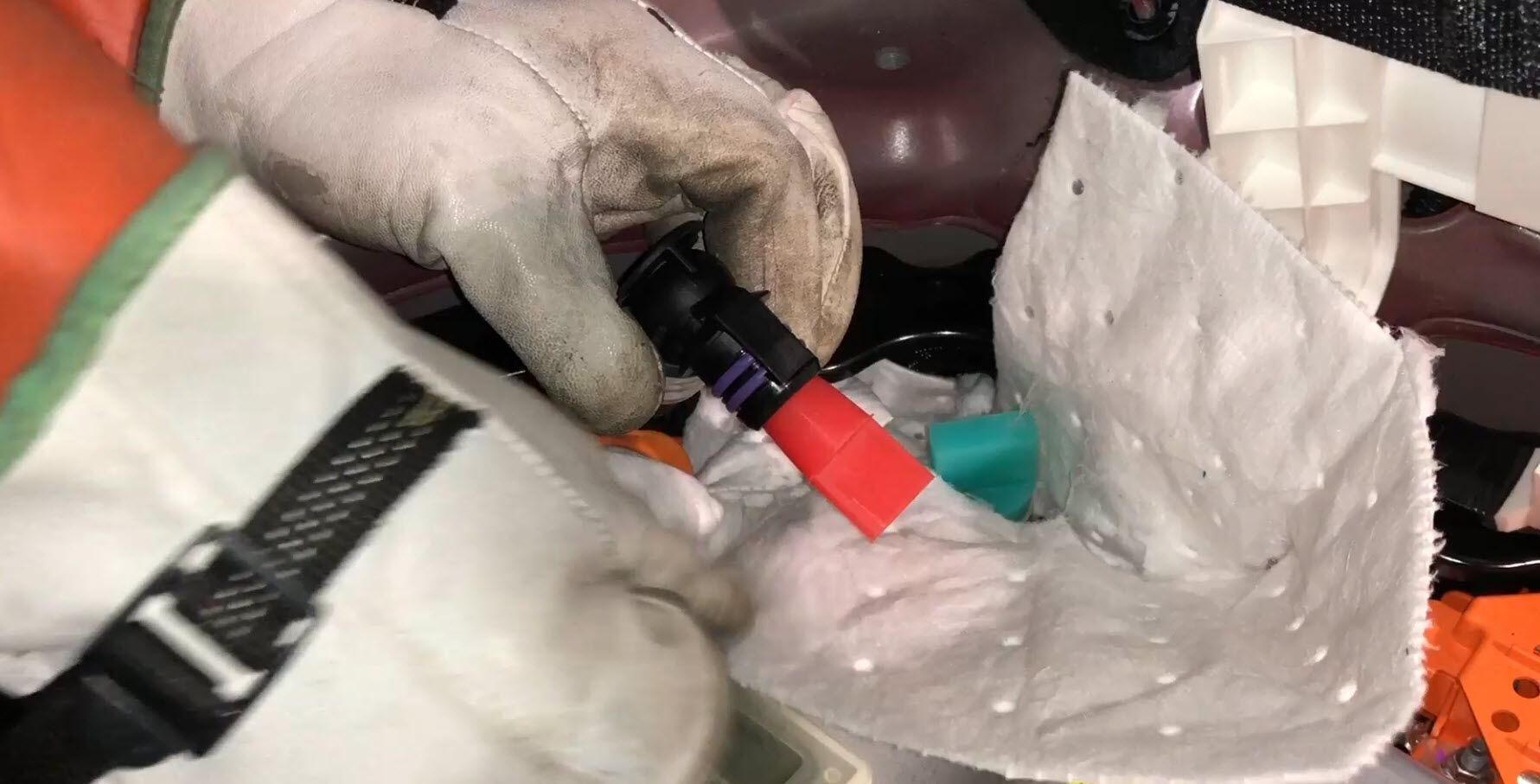

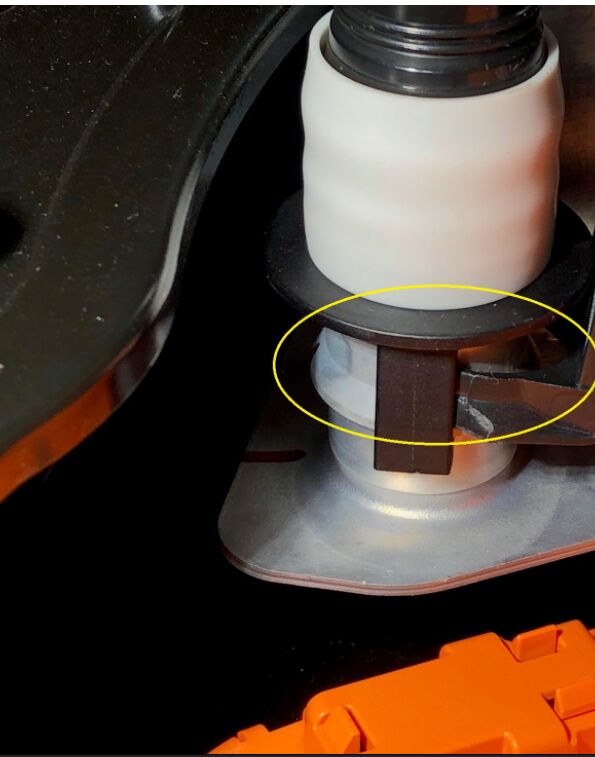

    2 个绝缘体

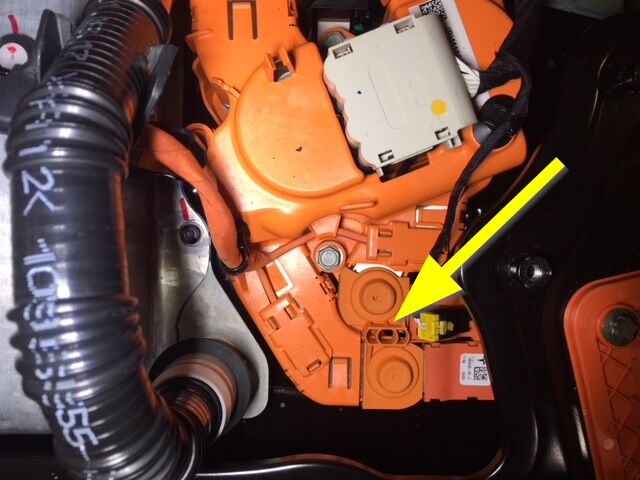

  41. 将高压接头绝缘体安装到负极电池组触点开关
    Informational PurposesAn informational icon, calling your attention
    2 个绝缘体
  42. 将直流输入总成绝缘体安装到两个快充母排输入侧
    Informational PurposesAn informational icon, calling your attention
    1 个绝缘体

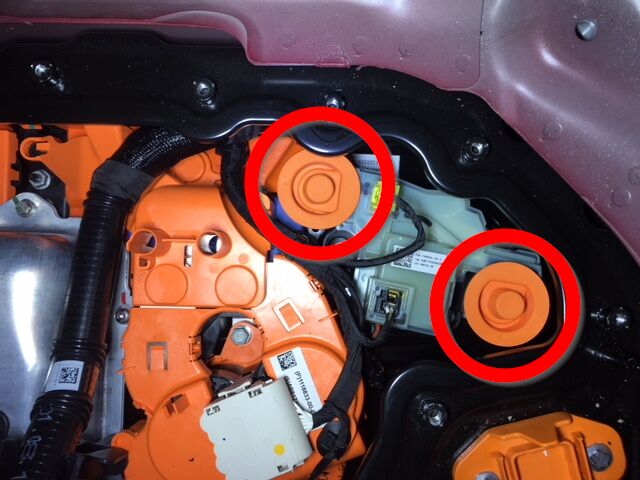

  43. 安装负极交流输入端子盖板

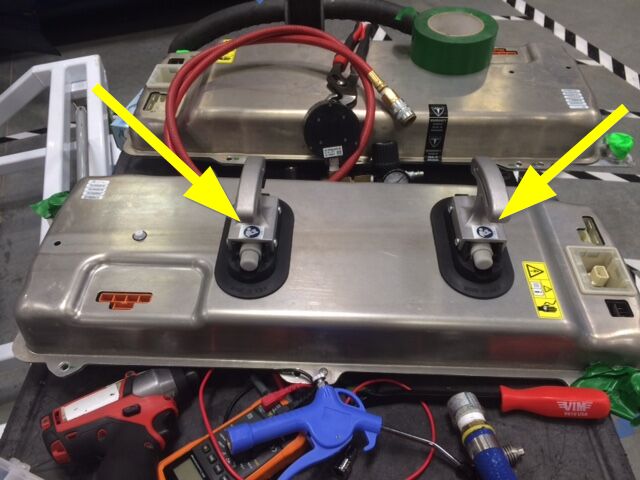

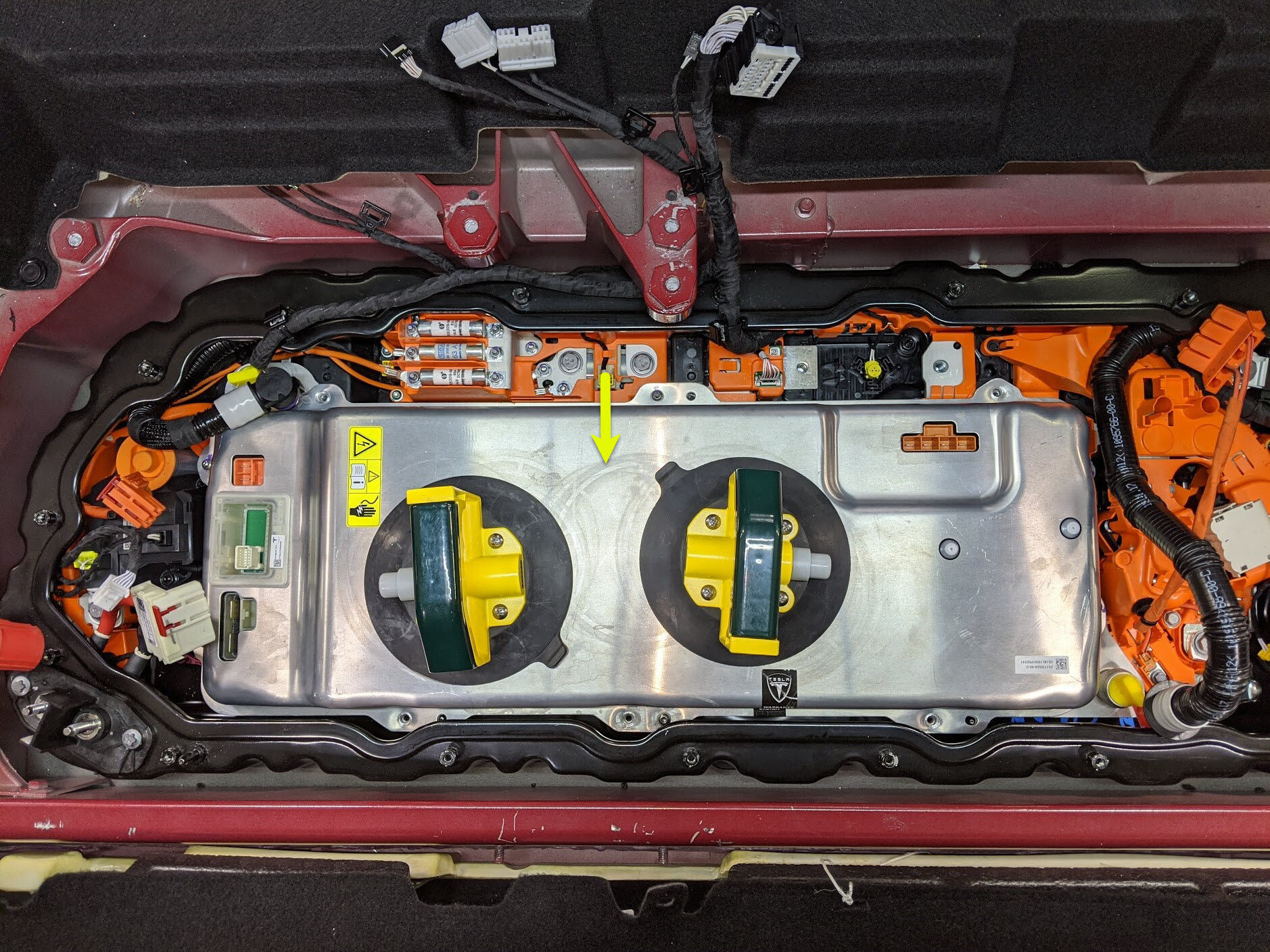

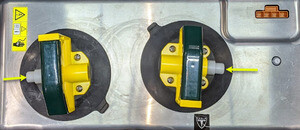

    Informational PurposesAn informational icon, calling your attention
    1 个盖板,3 个夹子;小心使用,夹子极易损坏
  44. 安装正极交流输入端子盖板
    Informational PurposesAn informational icon, calling your attention
    1 个盖板,3 个夹子;小心使用,夹子极易损坏
  45. 安装高压控制器逻辑盖

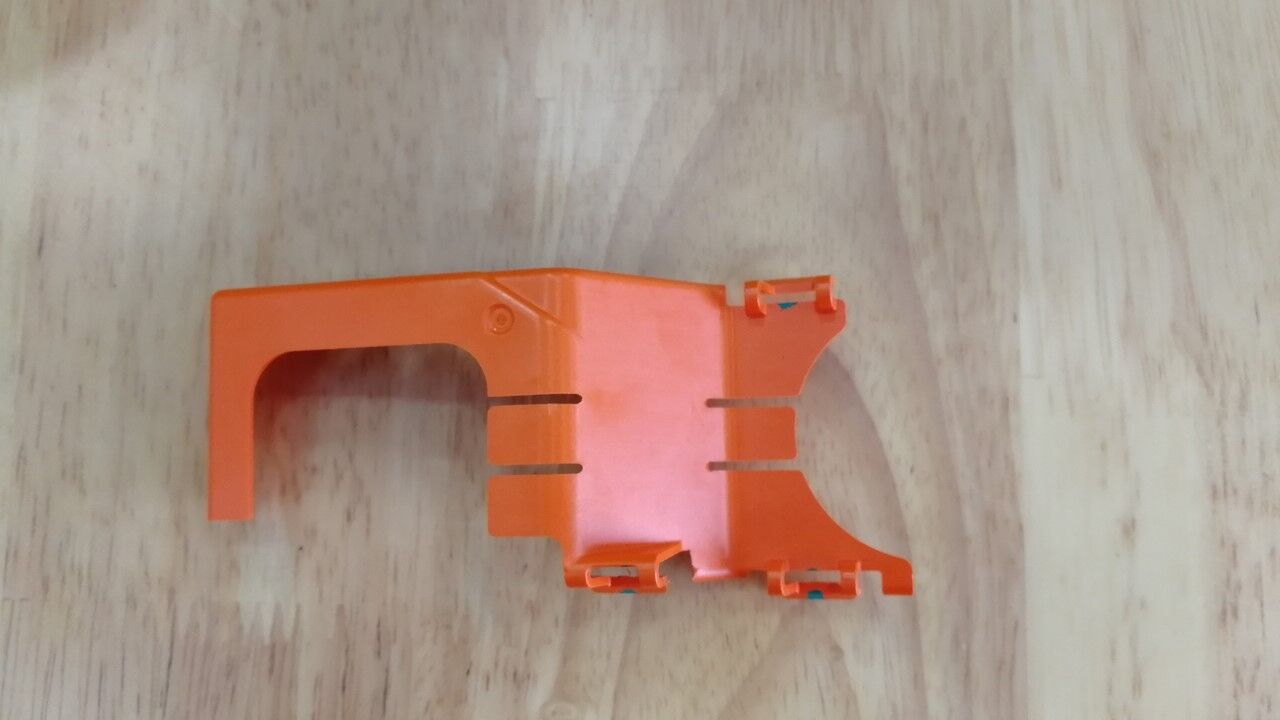

    Informational PurposesAn informational icon, calling your attention
    1 个盖子
  46. 完全升起车辆,然后将举升机降低至锁止位
    Informational PurposesAn informational icon, calling your attention
    将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声后再降下,否则车辆可能会发生侧倾

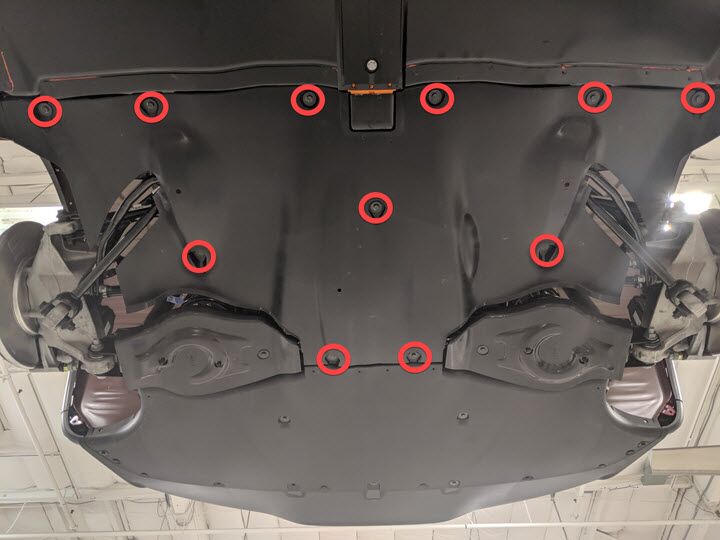

  47. 拆卸中间流线型护板
    Informational PurposesAn informational icon, calling your attention
    11 个螺栓,10 毫米,5 Nm

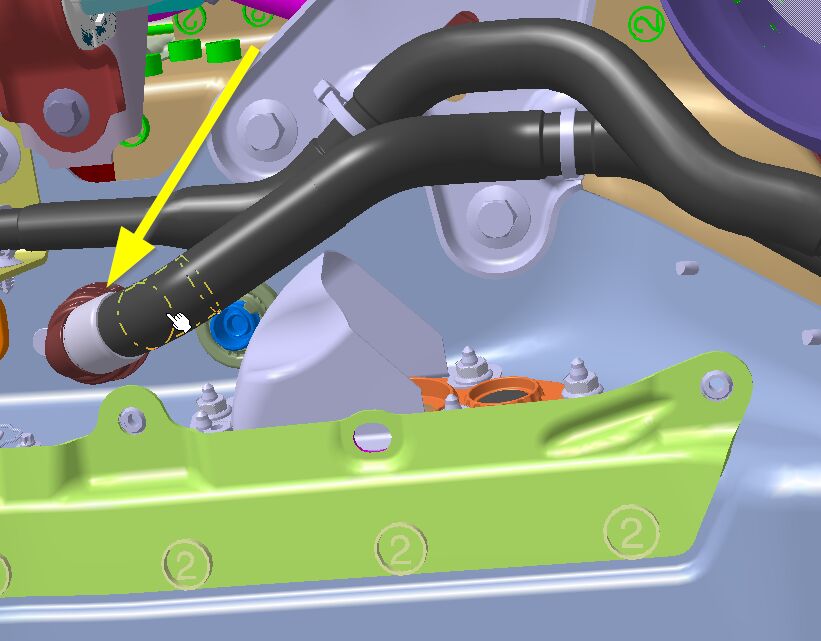

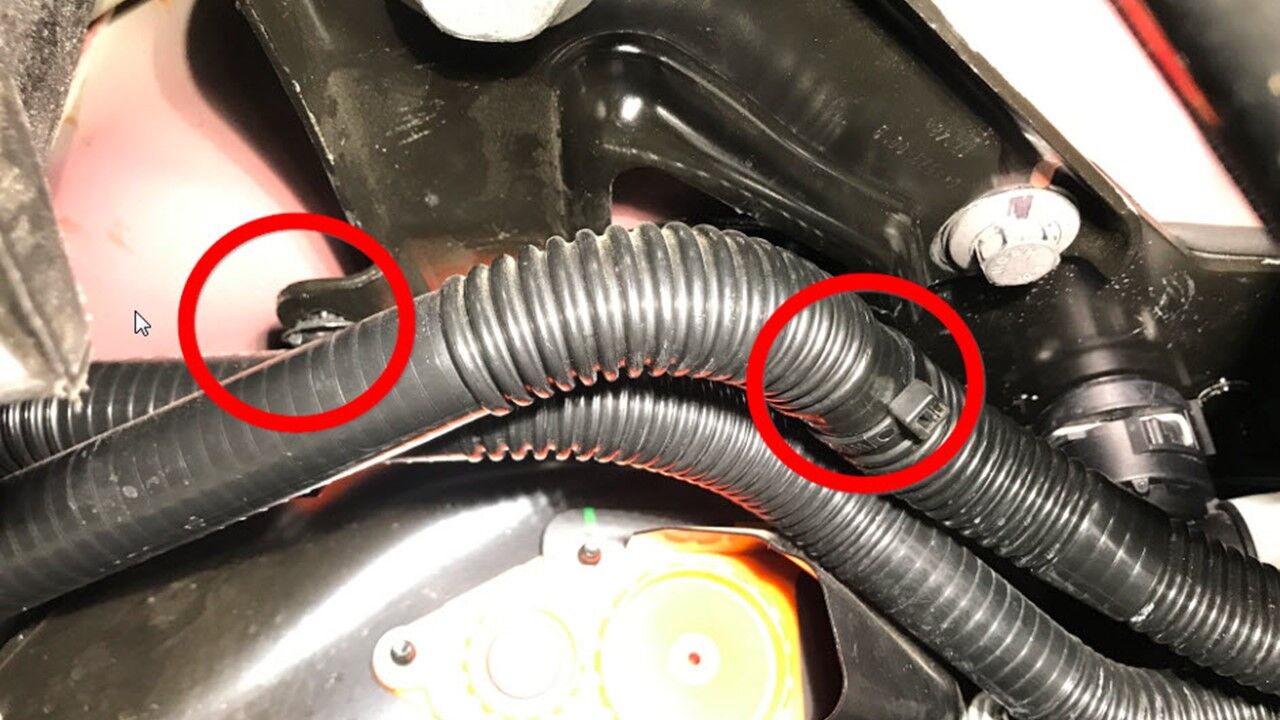

  48. 松开将冷却液软管固定到左侧剪力板的卡子
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子
  49. 从电池后车底护板上松开左侧软管夹
    Informational PurposesAn informational icon, calling your attention
    2 个夹子;旧款车上的夹子数量可能不同
  50. 从电池后车底护板上松开右侧软管夹
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子

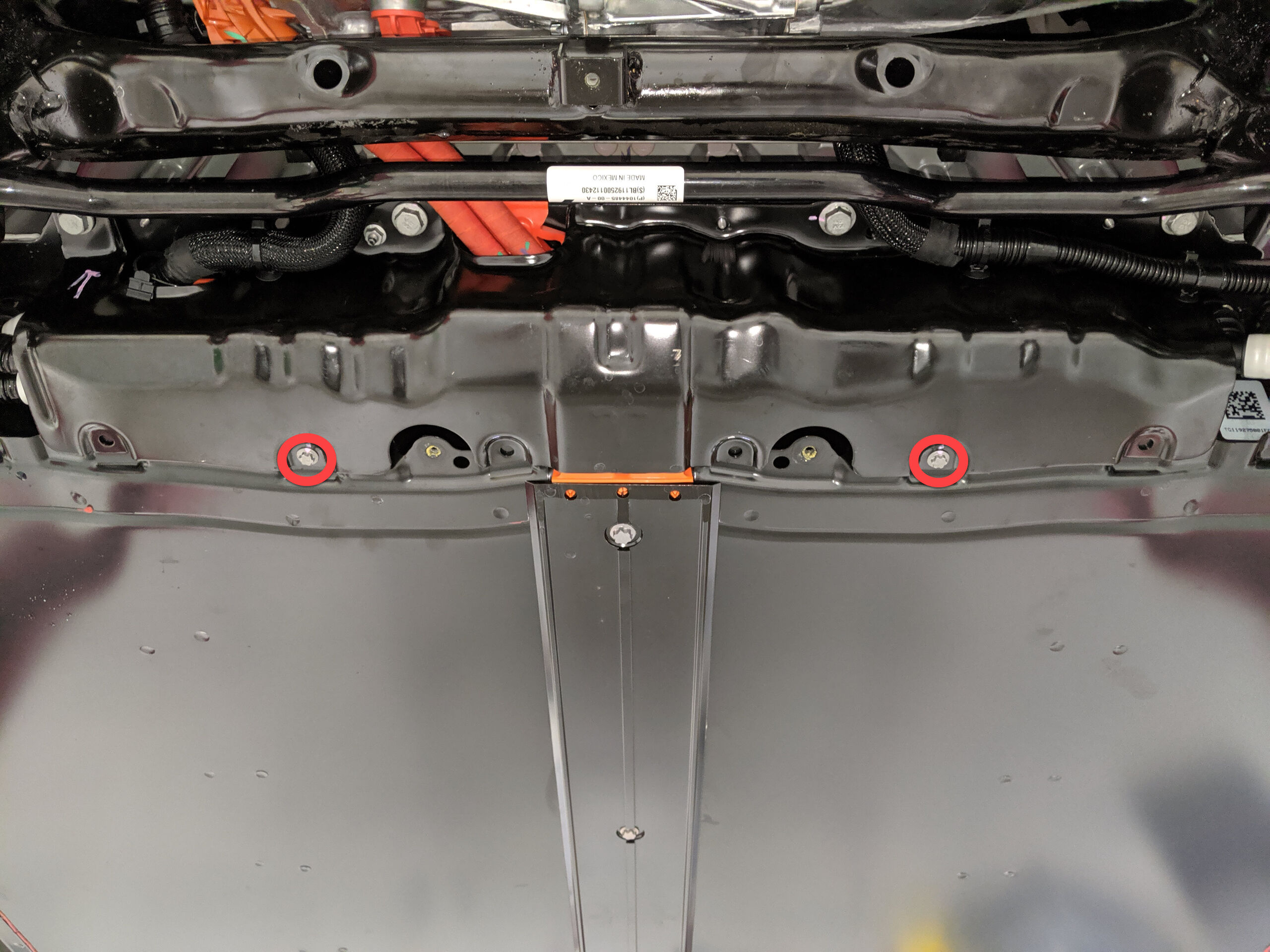

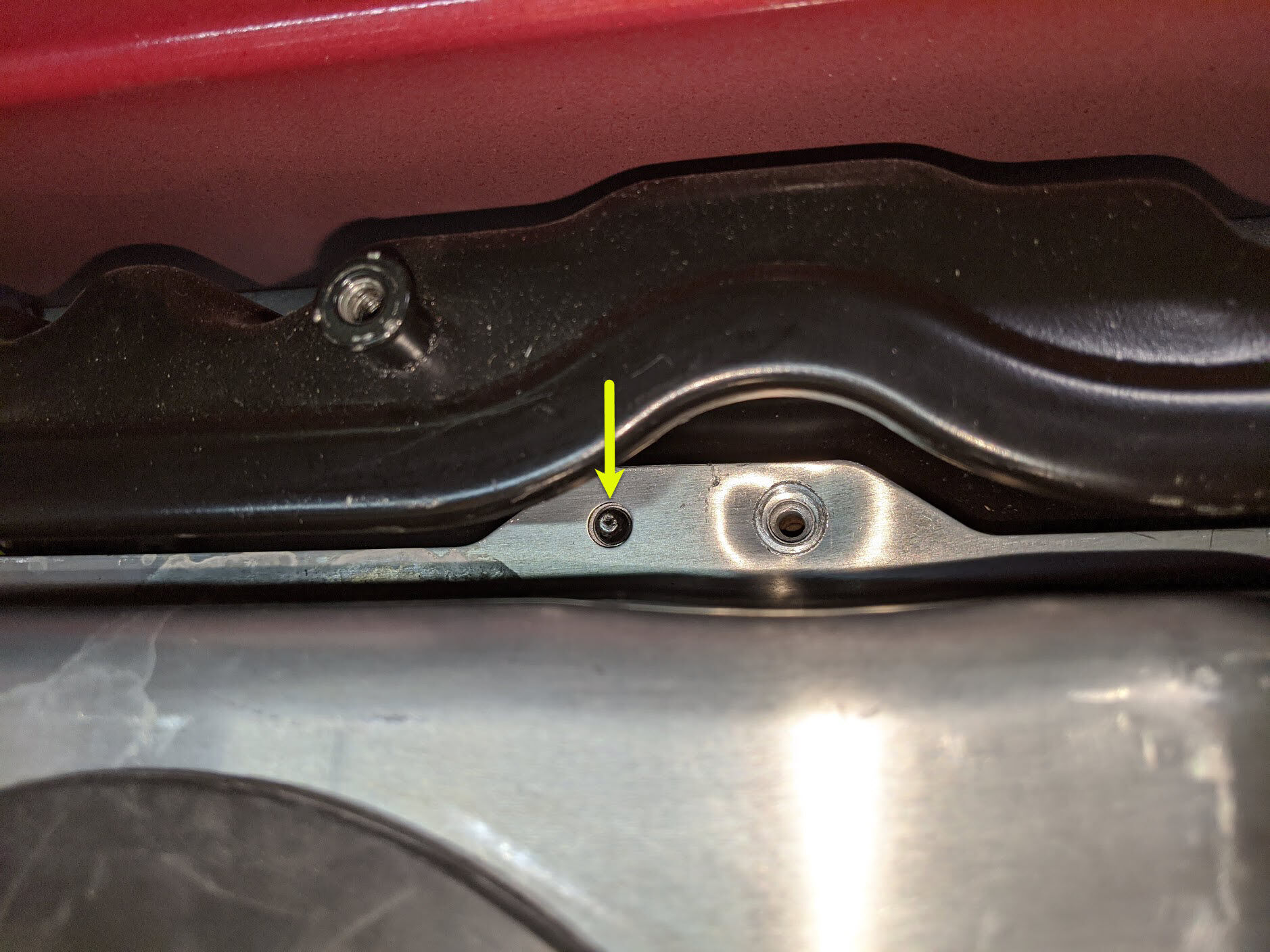

  51. 拆卸用于固定电池外壳后车底护板的下部螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,EP10,13 Nm

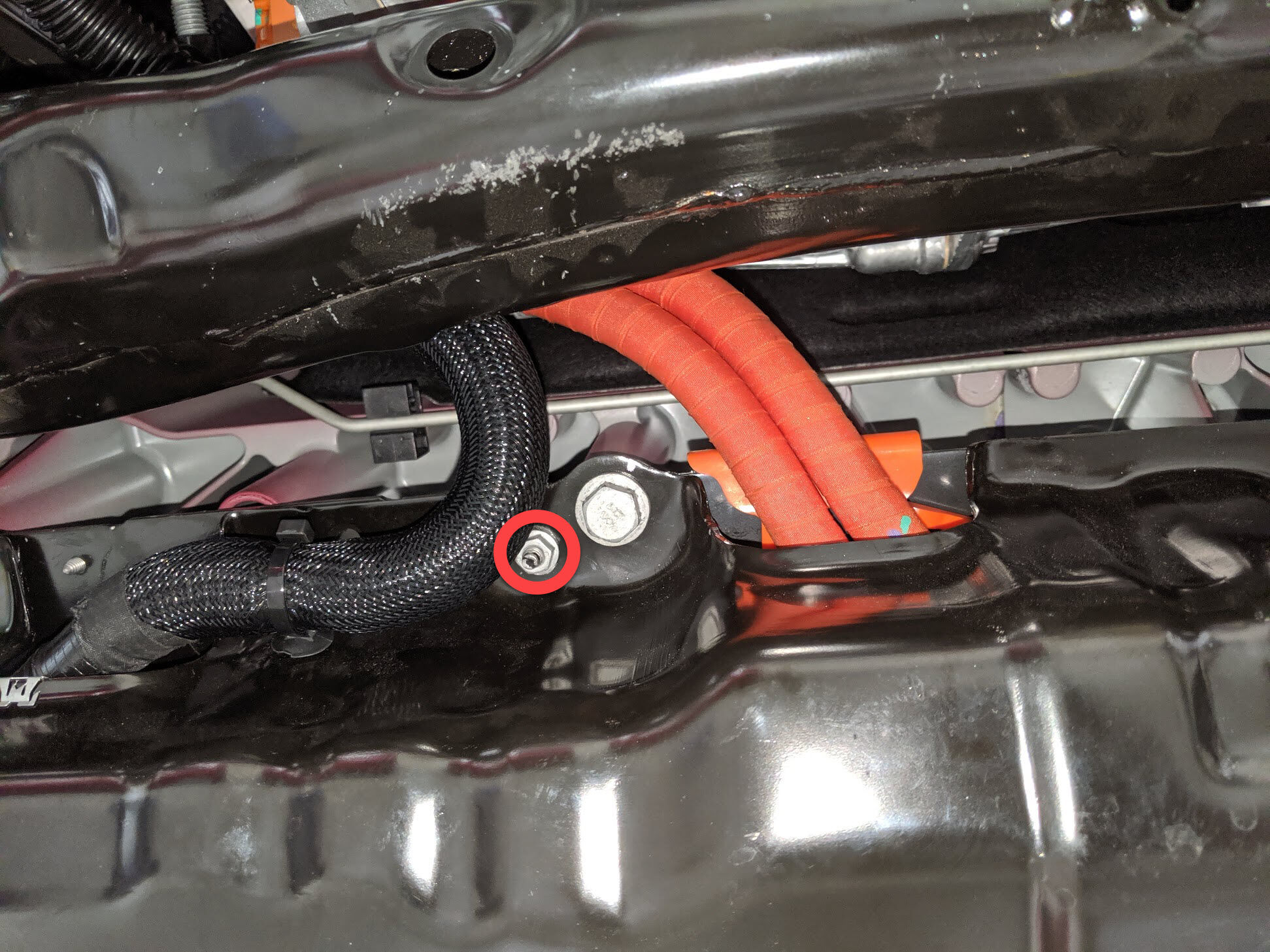

  52. 拆卸用于固定电池外壳后车底护板的上部螺母
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,13 Nm

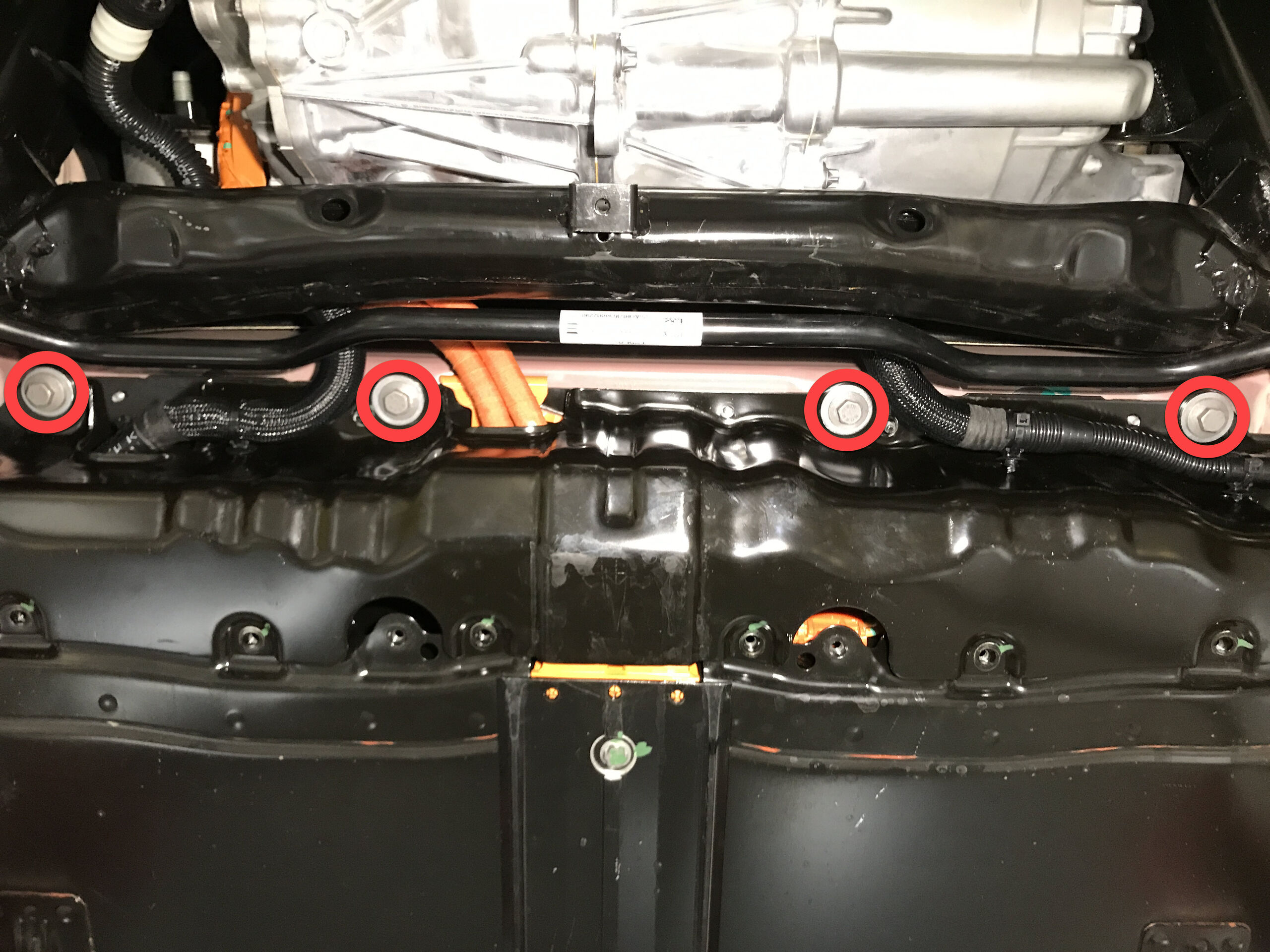

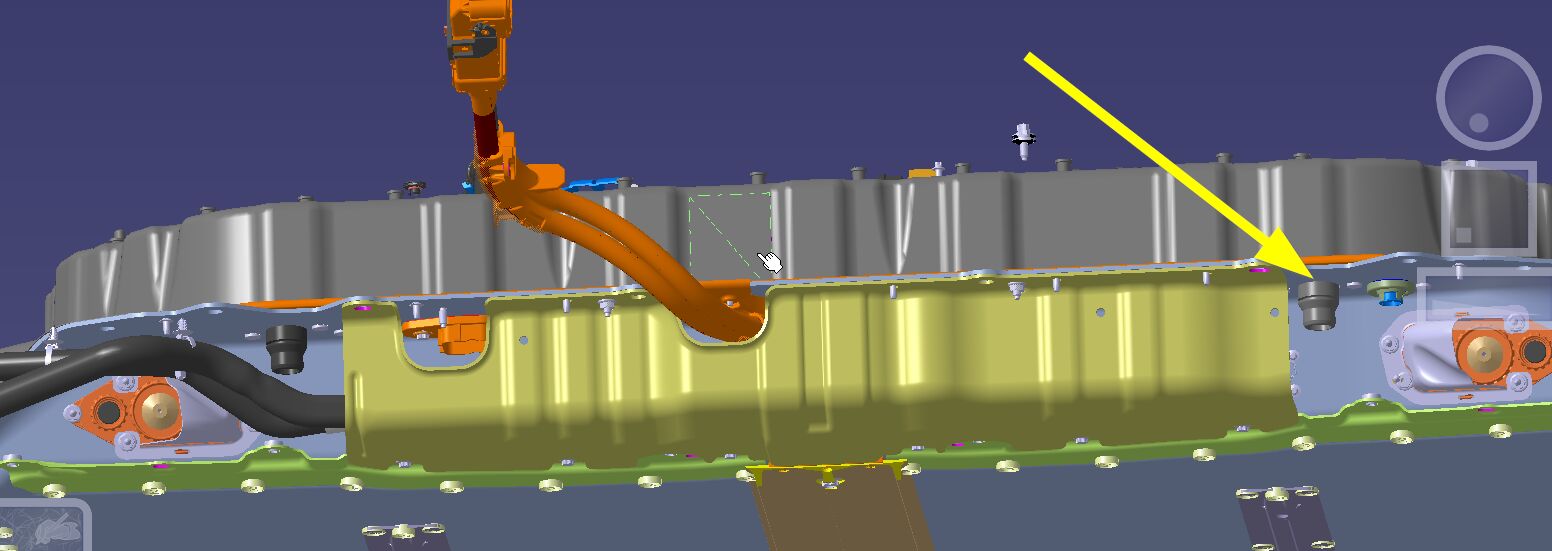

  53. 将用于固定电池外壳后车底护板的上部螺栓从高压电池上拆下
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,13 毫米,35 Nm

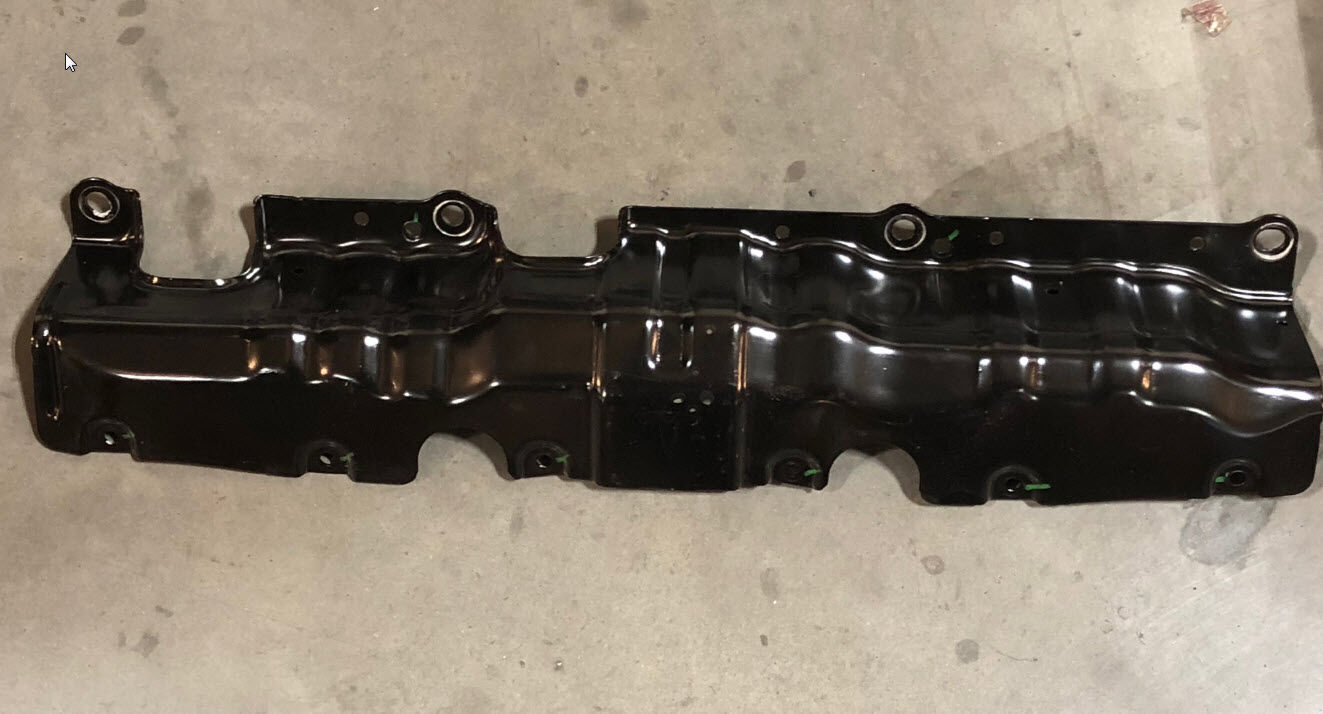

  54. 将电池外壳后车底护板从高压电池组上拆下

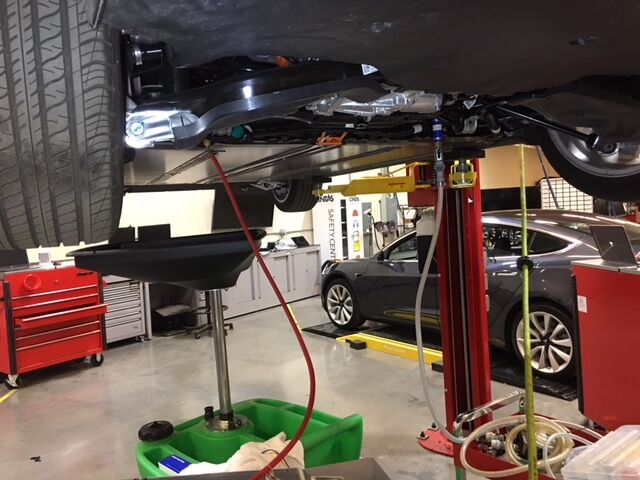

  55. 将冷却液排放容器放置在高压电池左后侧下方

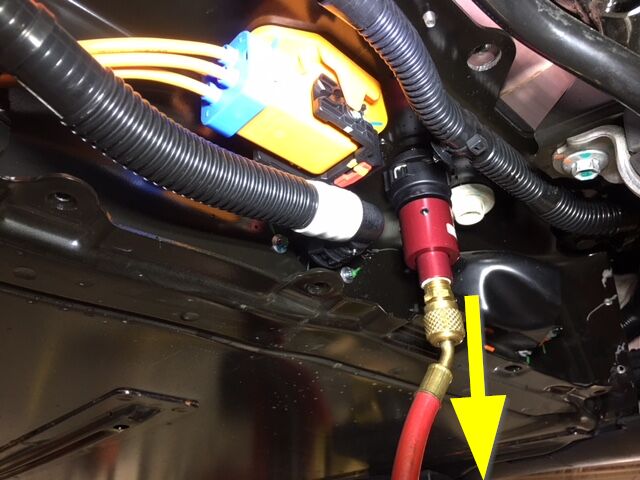

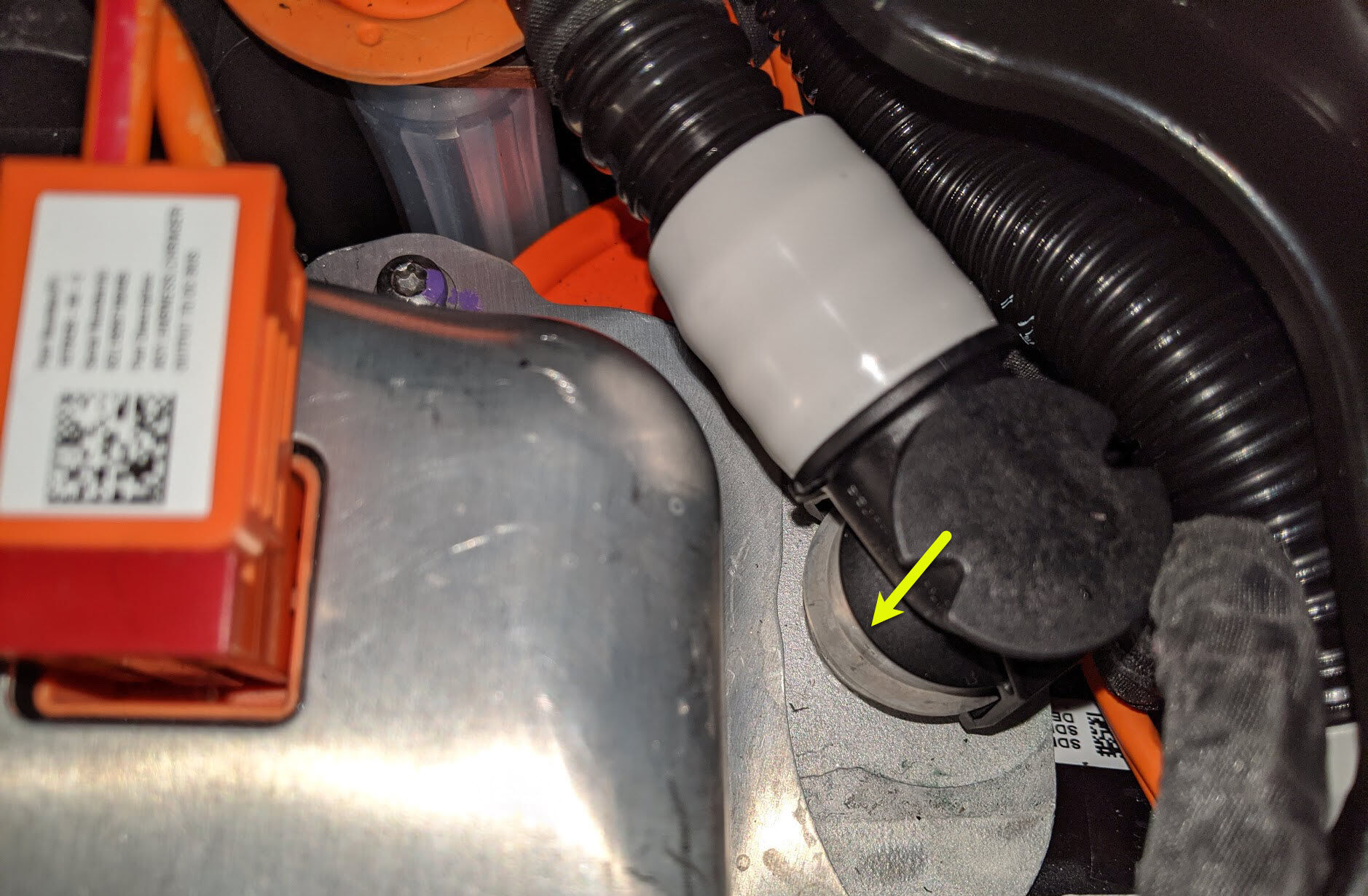

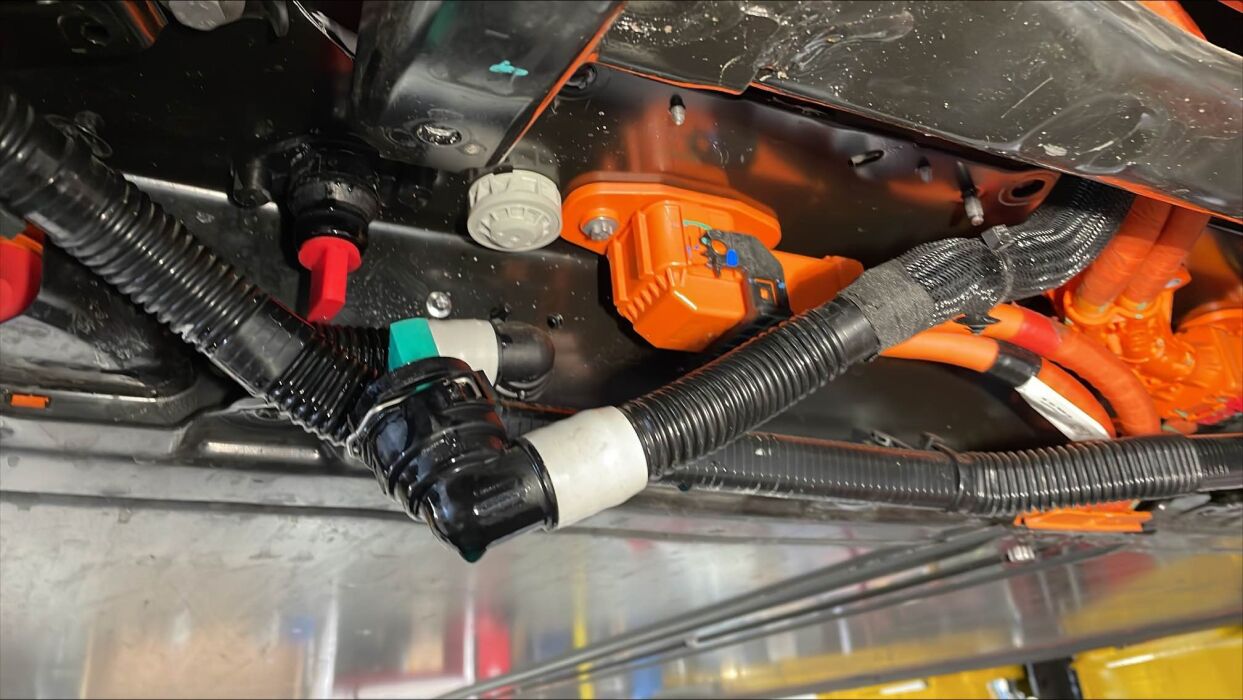

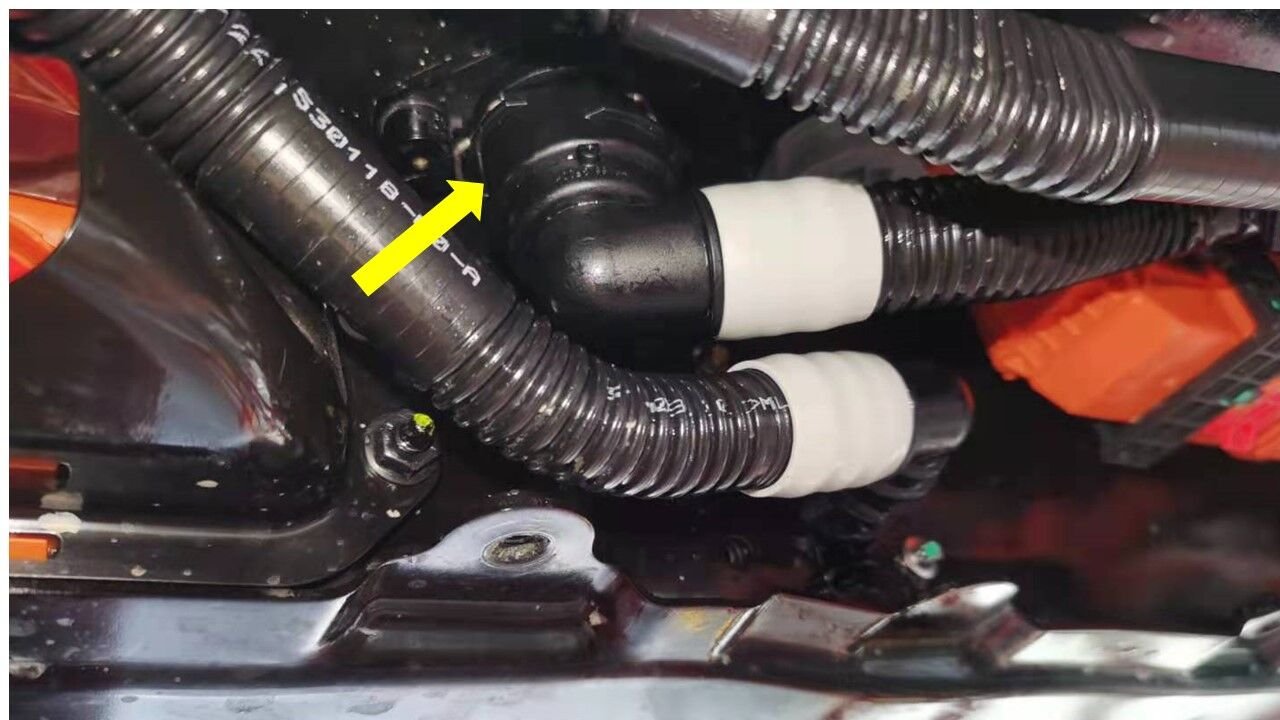

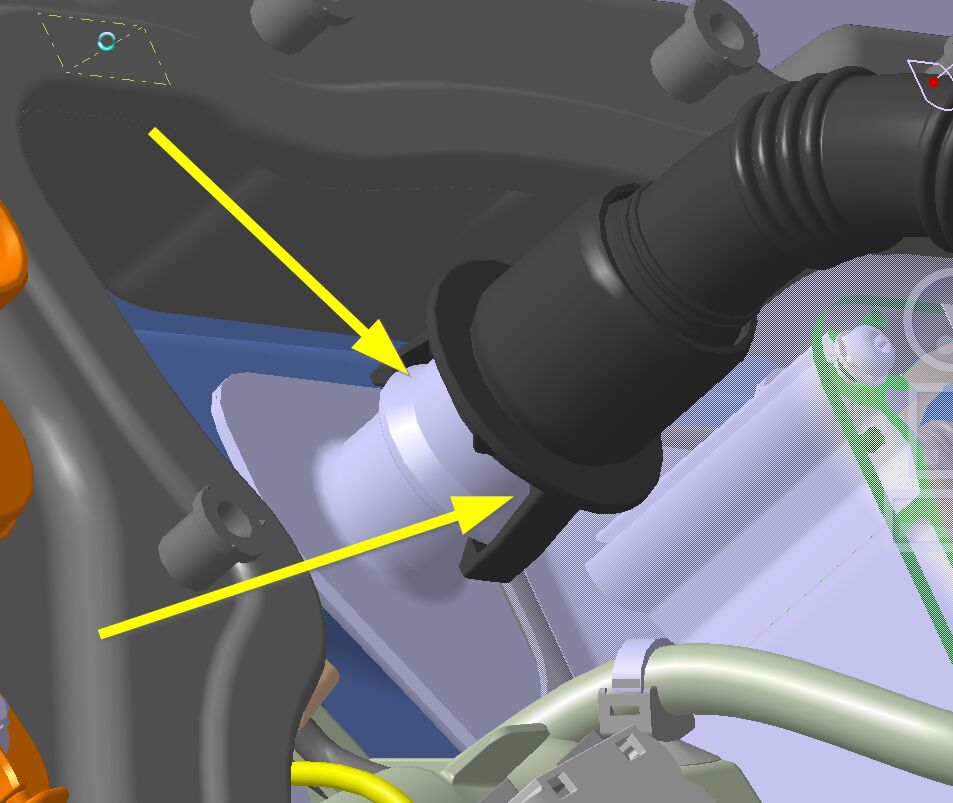

  56. 从高压电池后部断开后驱动单元变流器入口软管并堵住两端
    Informational PurposesAn informational icon, calling your attention
    1 个弹簧夹,2 个塞子

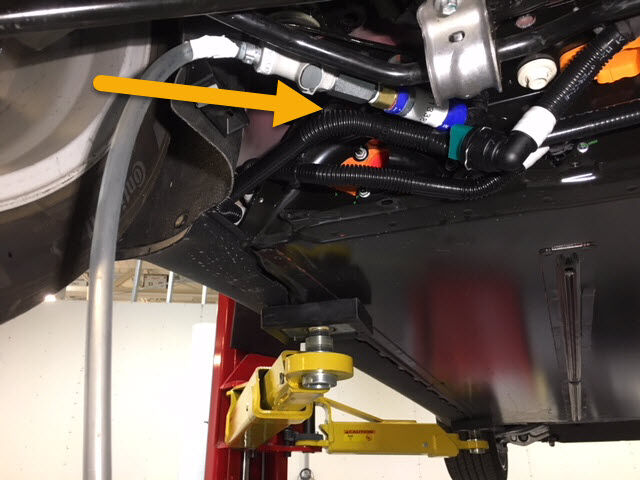

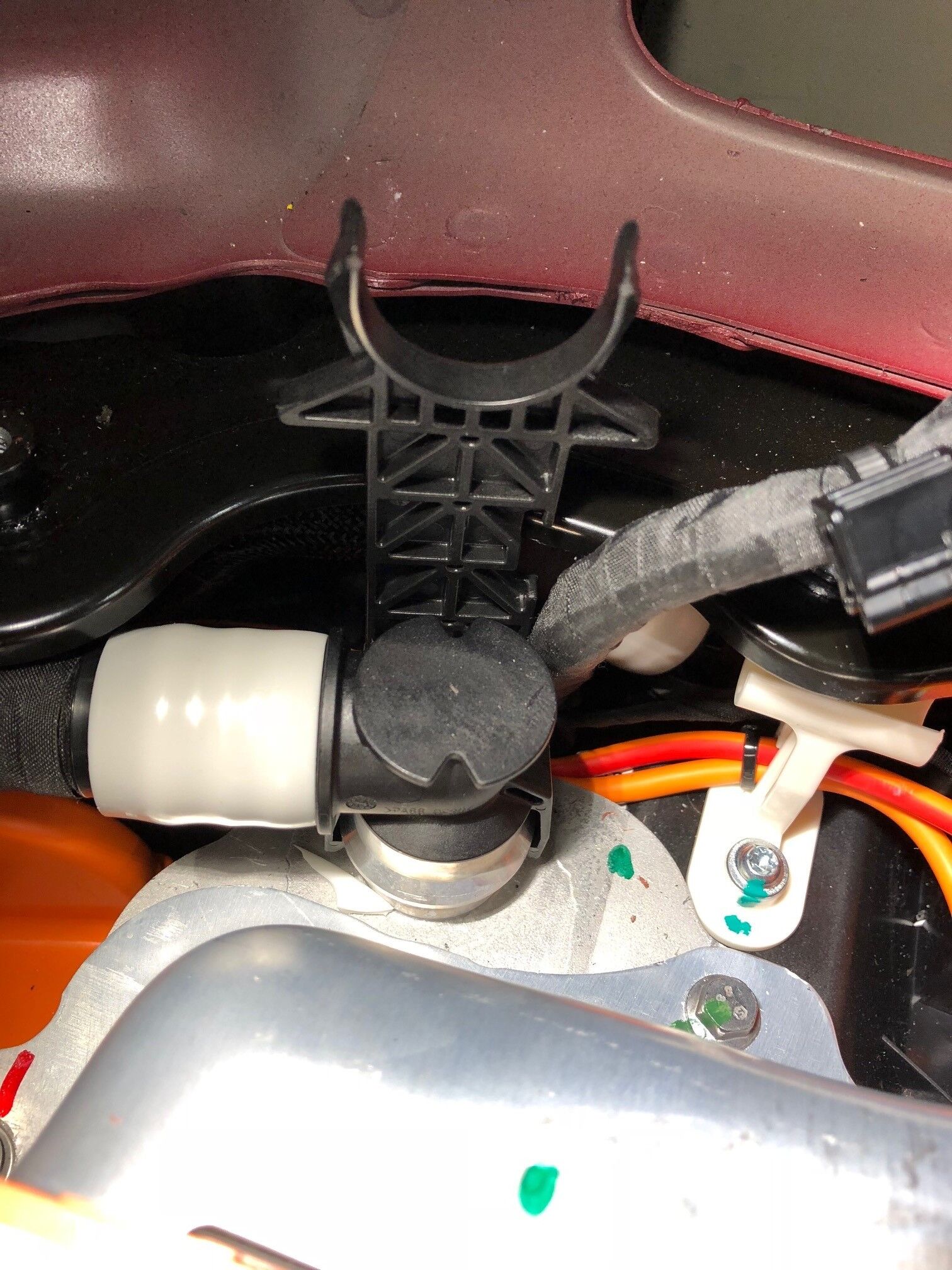

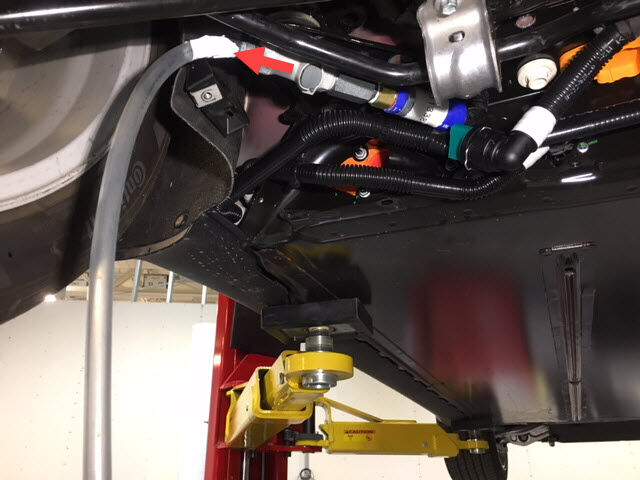

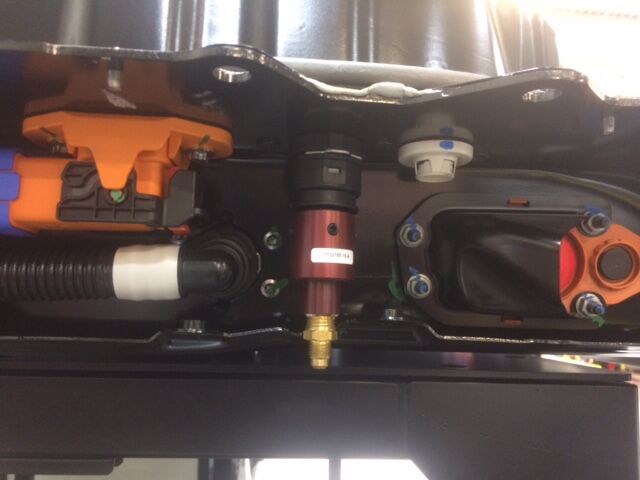

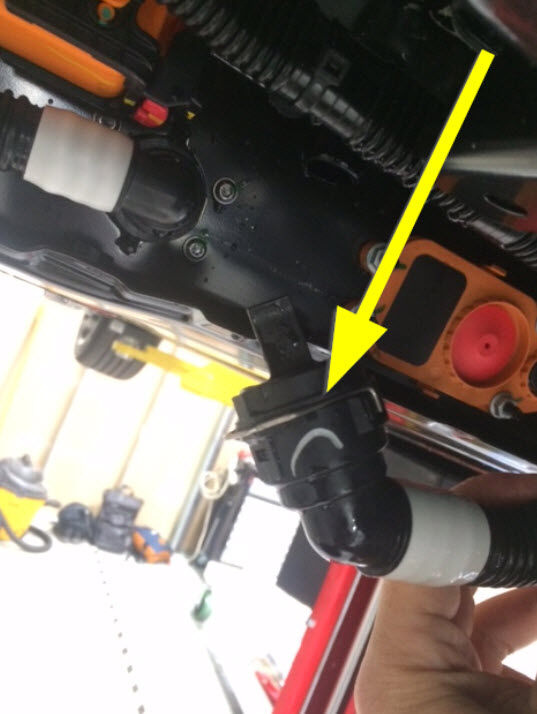

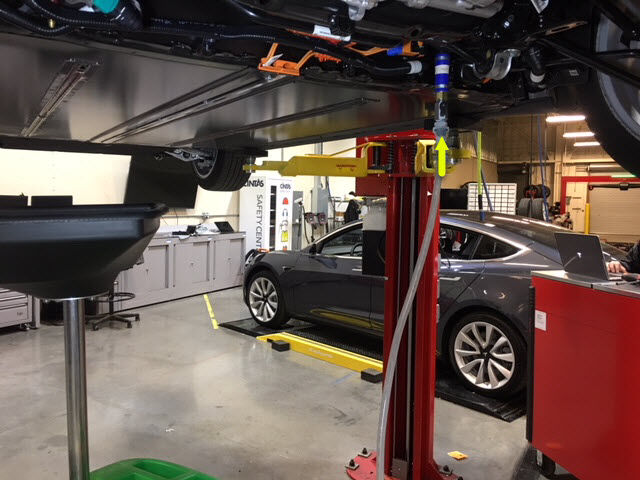

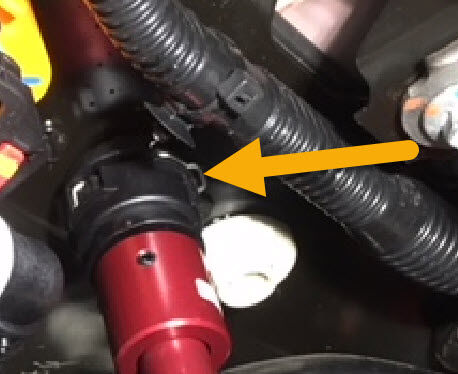

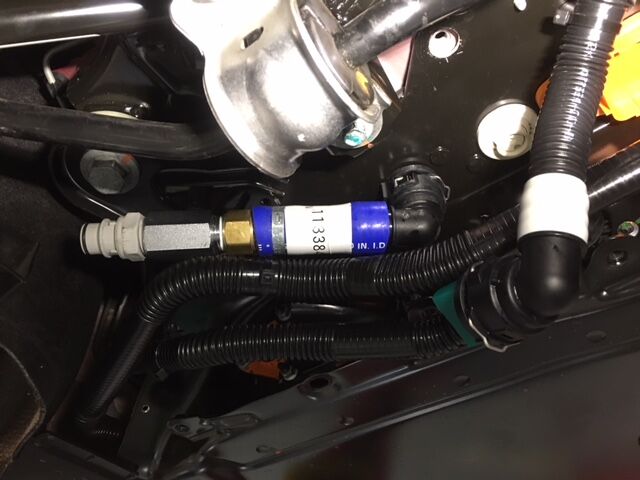

  57. 将冷却液排放软管适配器固定到功率转换系统出口软管接头上

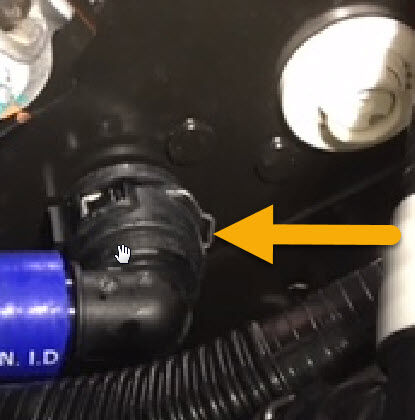

    Informational PurposesAn informational icon, calling your attention
    90 度角;确保锁片完全就位
  58. 将冷却液排放软管适配器固定到冷却液软管加长件上
  59. 将冷却液软管加长件固定到冷却液排放软管上
  60. 将冷却液排放装置放置在高压电池右后侧下方

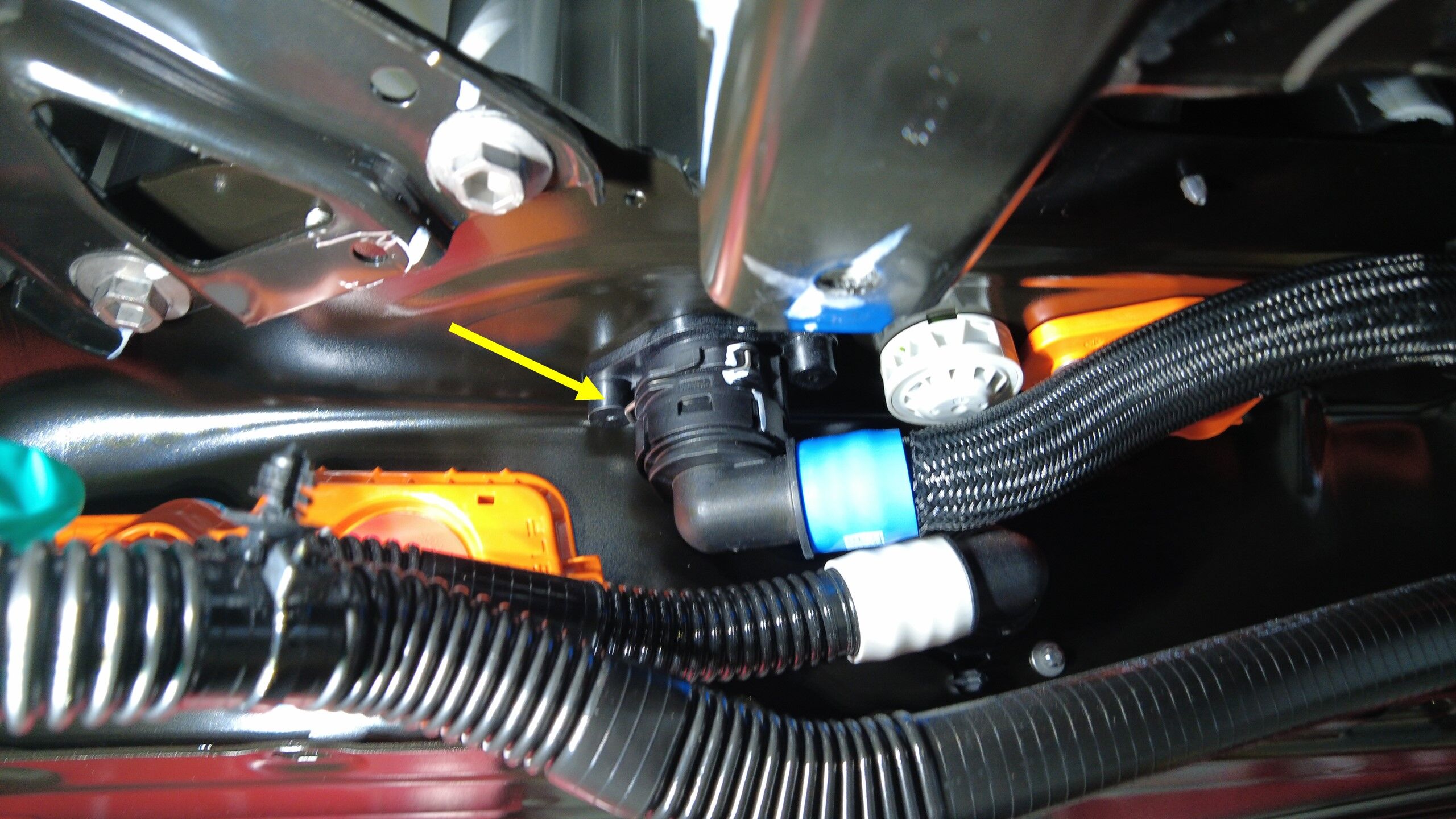

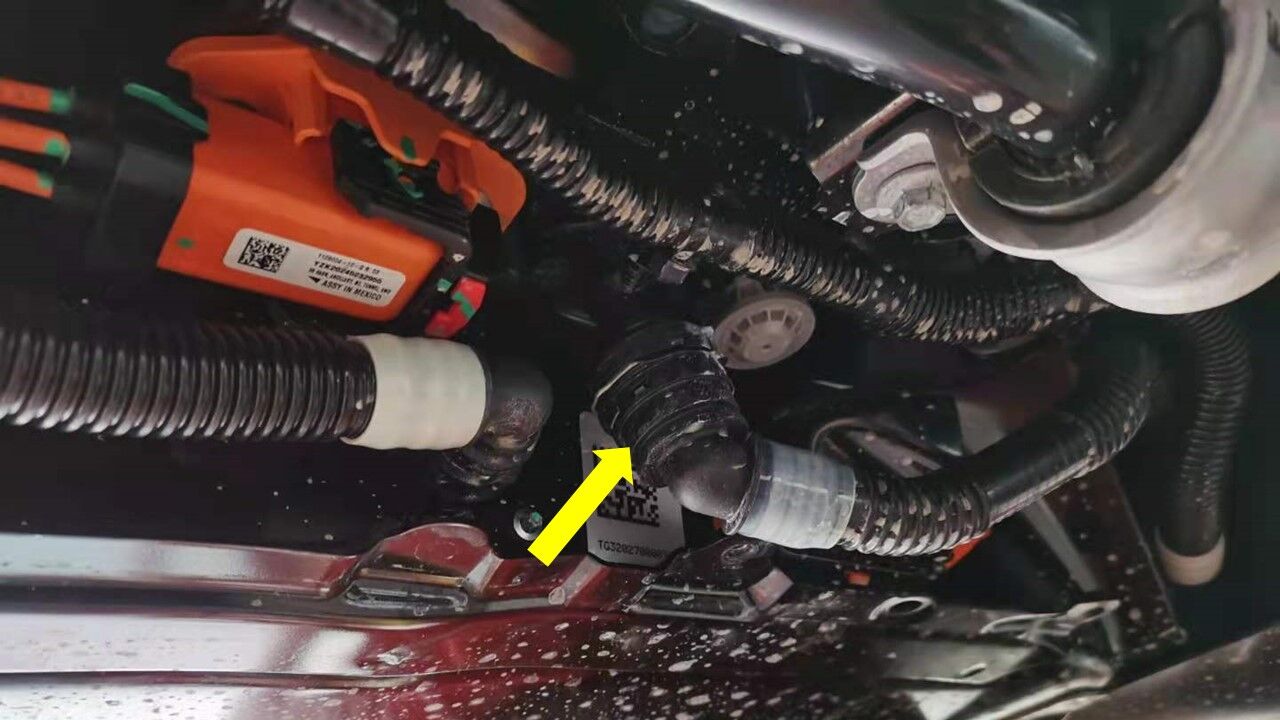

  61. 从高压电池后部断开后部动力总成供给软管并堵住软管
    Informational PurposesAn informational icon, calling your attention
    1 个弹簧夹

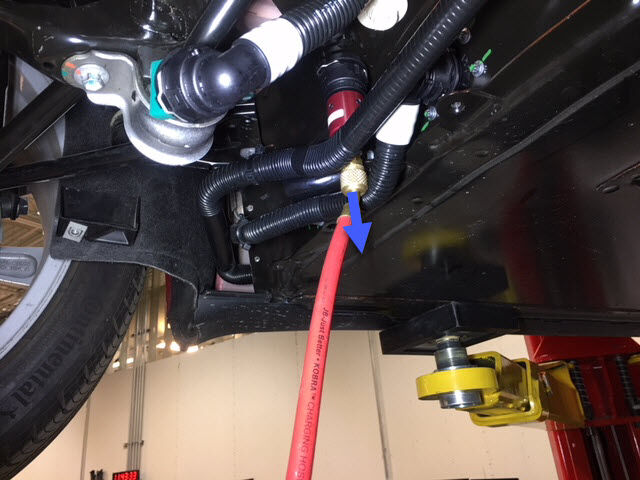

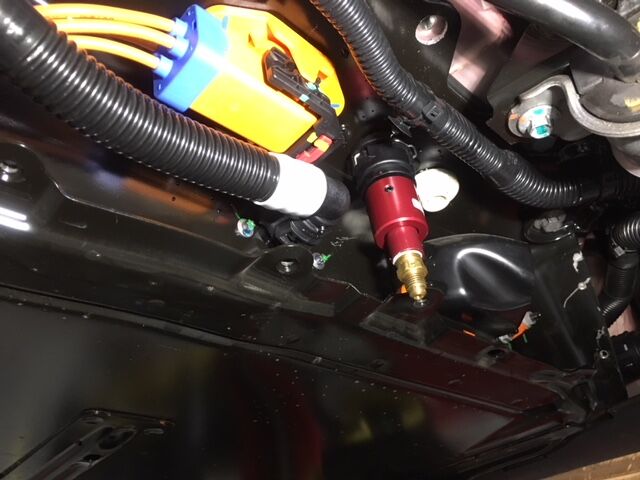

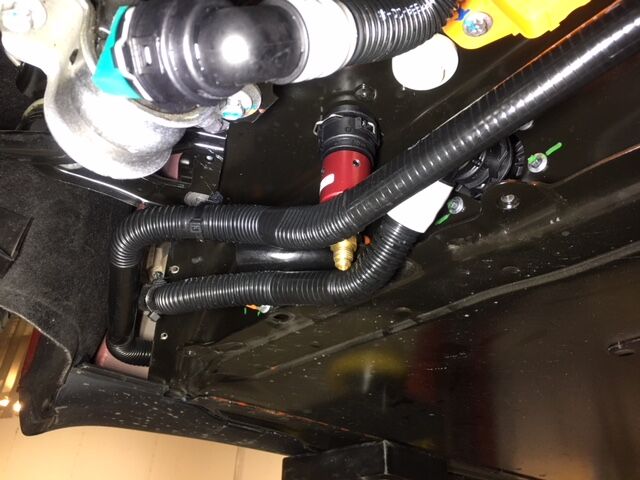

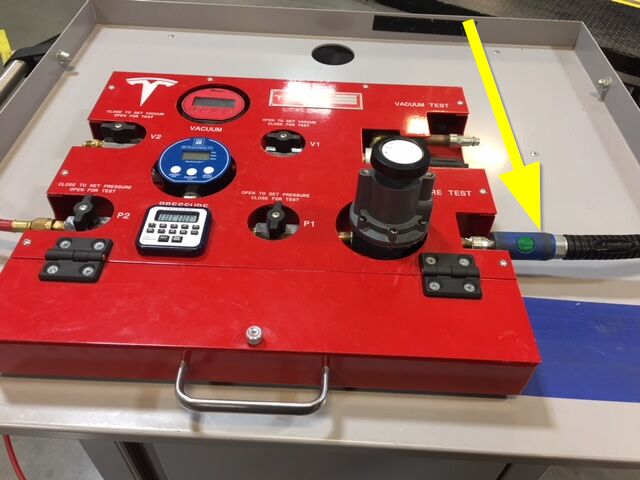

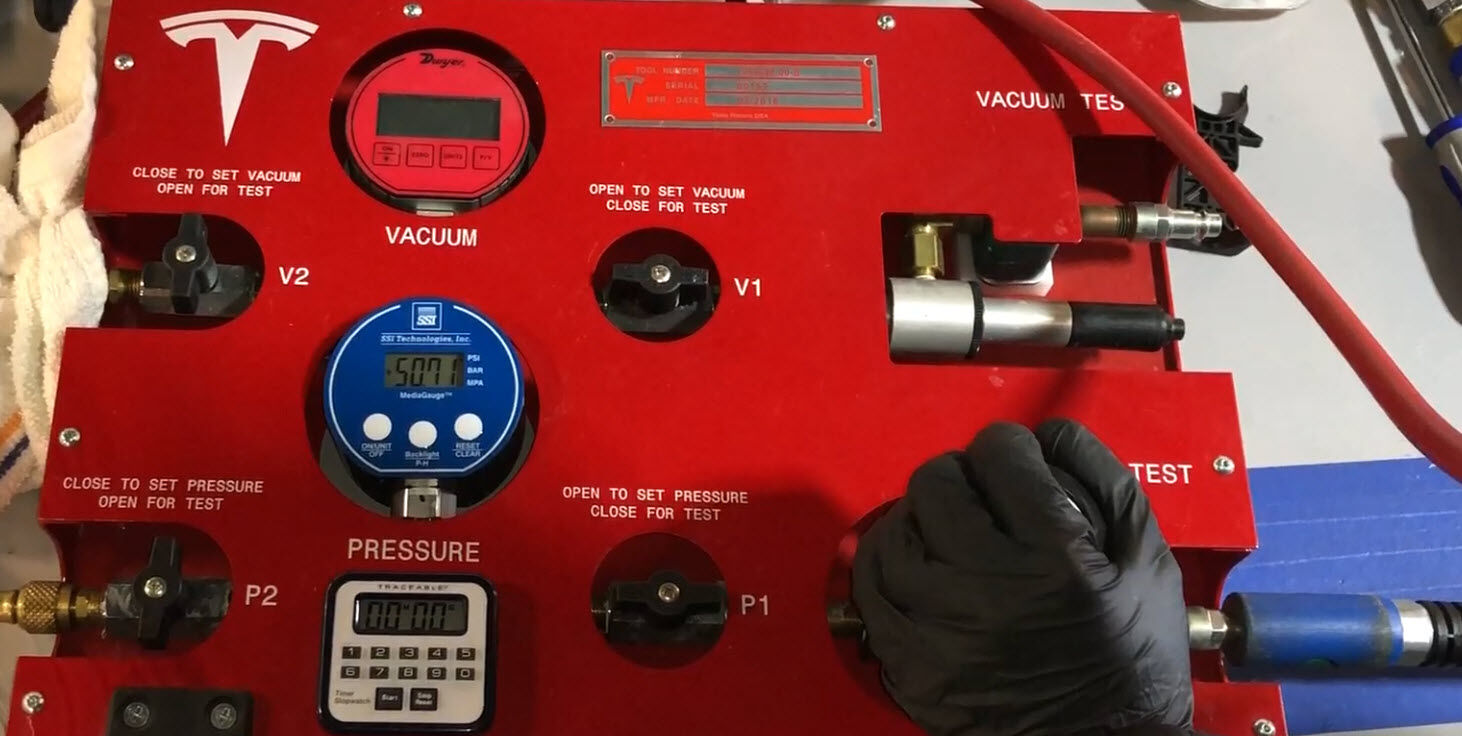

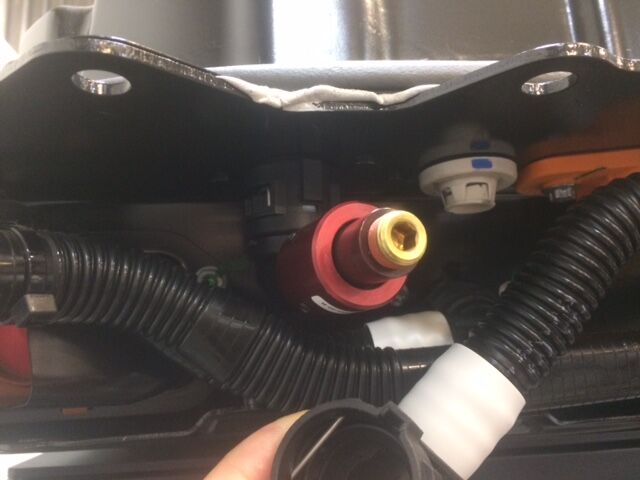

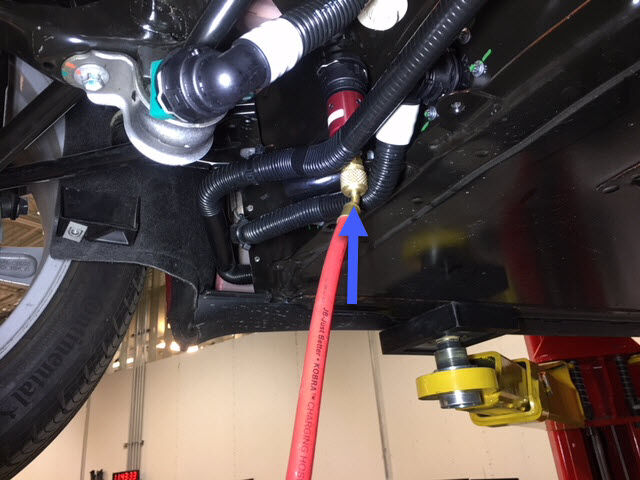

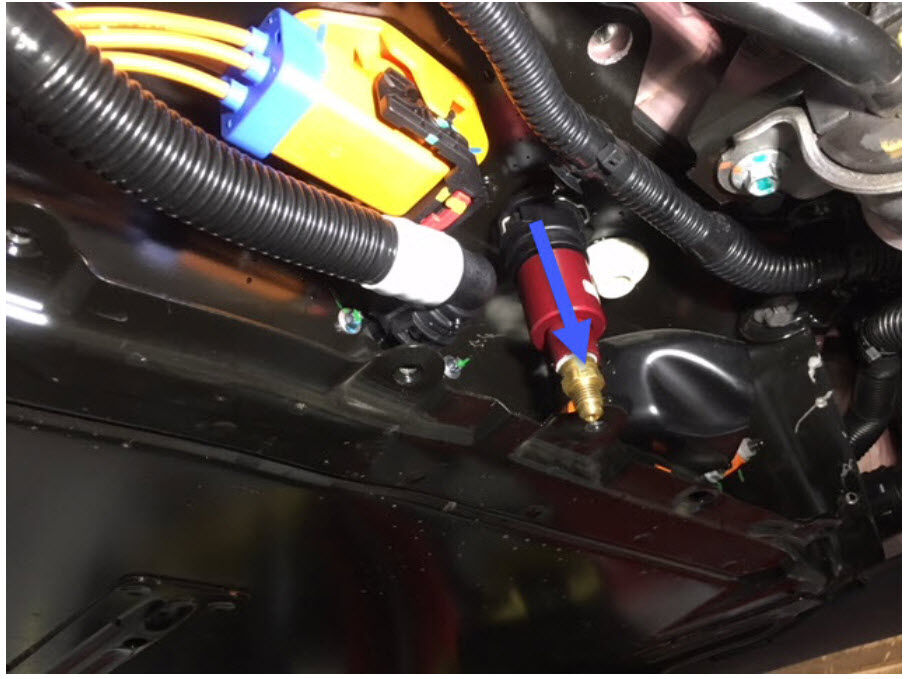

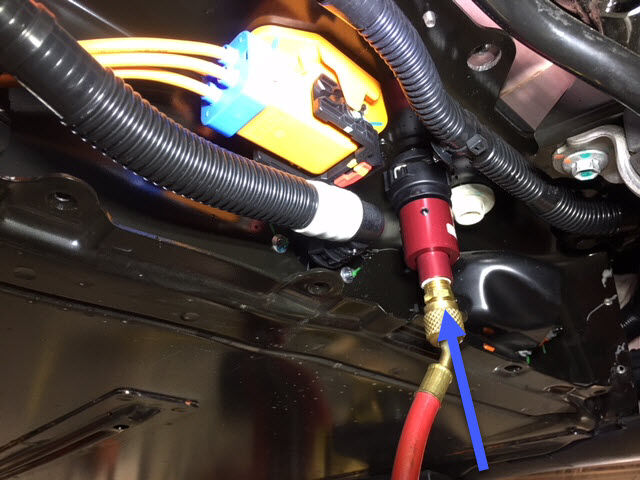

  62. 将冷却液压力测试仪固定到功率转换系统入口软管接头上
    Informational PurposesAn informational icon, calling your attention
    此适配器连接到调节空气管路适配器;确保锁片完全就位
  63. 将冷却液压力测试仪固定到压力接头适配器上
  64. 将冷却液压力测试仪固定到压缩空气管路上
    Informational PurposesAn informational icon, calling your attention
    确保调压器上的阀门处于关闭状态

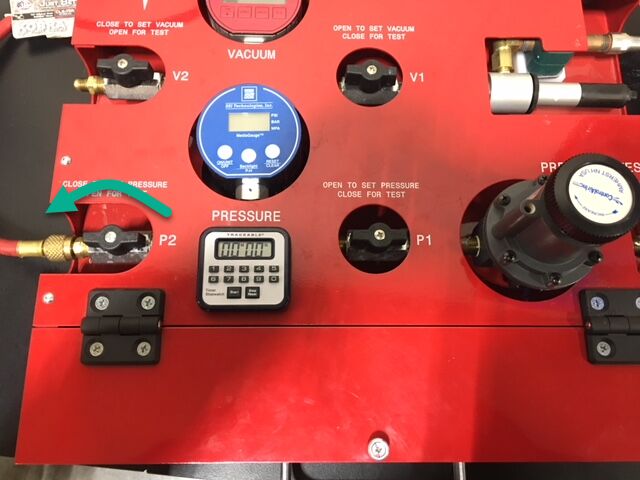

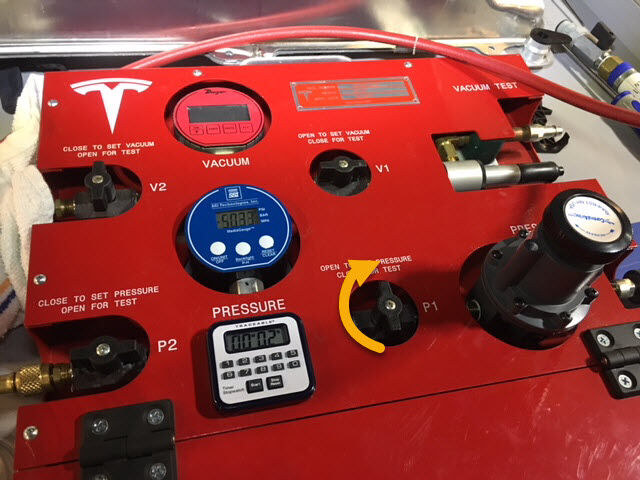

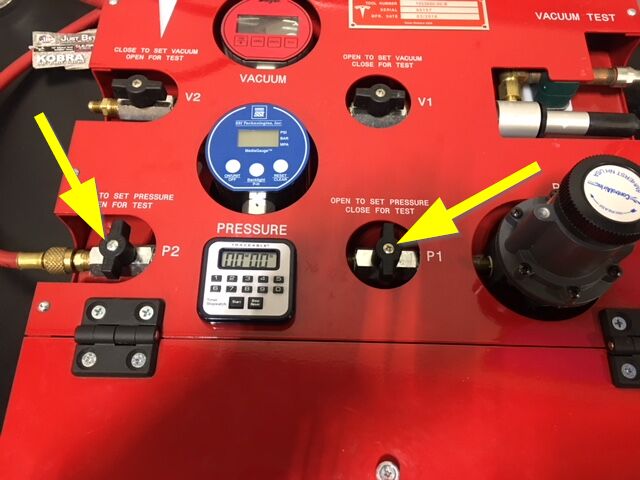

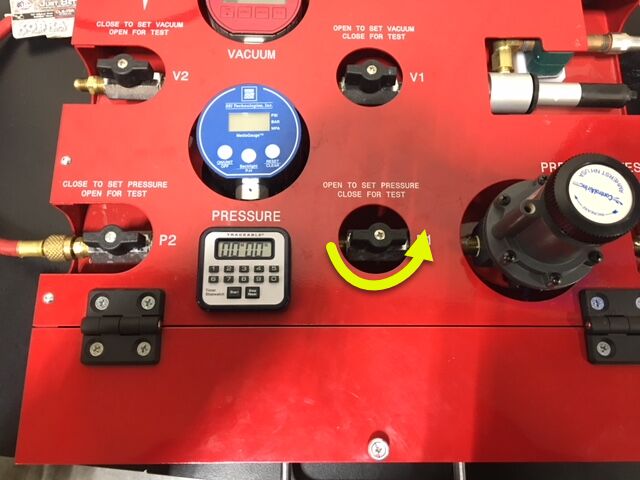

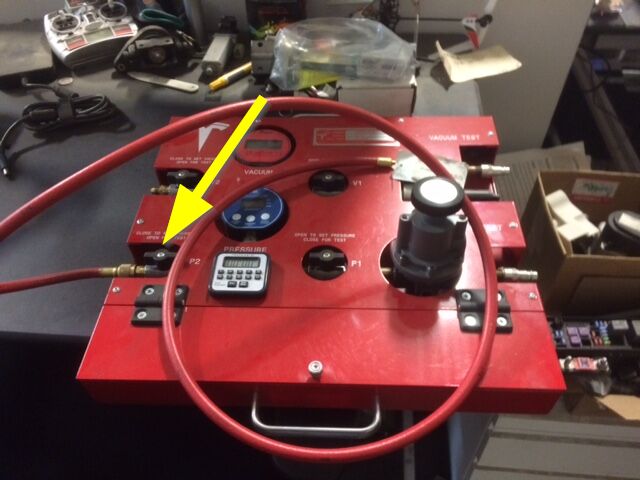

  65. 打开调节器阀,然后将调节器缓慢调节至 50 psi
    Informational PurposesAn informational icon, calling your attention
    请务必小心,因为冷却液可能会溢出;请务必戴上护目镜

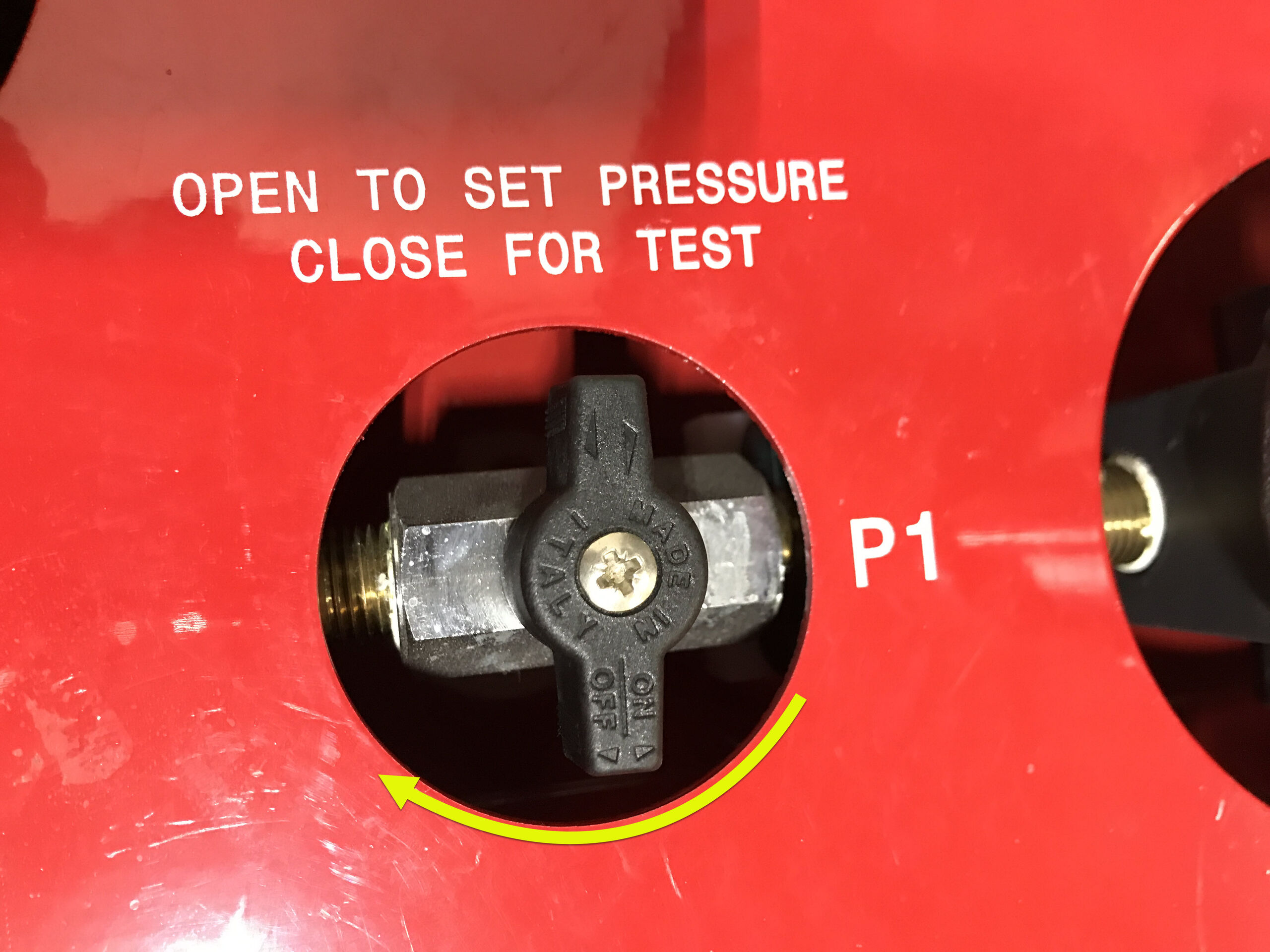

  66. 缓慢打开第二个阀门

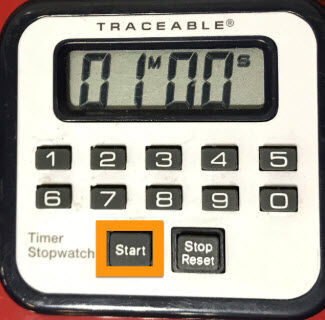

  67. 将计时器设置为 1 分钟并选择开始
    Informational PurposesAn informational icon, calling your attention
    计时器计时完成后,选择“停止”以重置
  68. 关闭调节器阀
  69. 将计时器设置为 1 分钟并选择开始
    Informational PurposesAn informational icon, calling your attention
    计时器计时完成后,选择“停止”以重置
  70. 缓慢打开调节器阀
  71. 将计时器设置为 1 分钟并选择开始
    Informational PurposesAn informational icon, calling your attention
    计时器计时完成后,选择“停止”以重置
  72. 关闭两个阀门
  73. 从压力接头适配器上拆下冷却液压力测试仪
  74. 从功率转换系统入口软管接头上拆下冷却液压力测试仪
  75. 将冷却液排放容器放置在高压电池左后侧下方
  76. 从冷却液软管加长件上断开冷却液排放软管适配器
  77. 从功率转换系统出口软管接头上拆下冷却液排放软管适配器
  78. 将冷却液排放装置放置在高压电池右后侧下方
  79. 将冷却液排放软管适配器固定到功率转换系统入口软管接头上
    Informational PurposesAn informational icon, calling your attention
    软管连接至冷却液车排放软管;确保锁片完全就位
  80. 将冷却液排放软管适配器固定到冷却液软管加长件上
  81. 将冷却液排放容器放置在高压电池左后侧下方

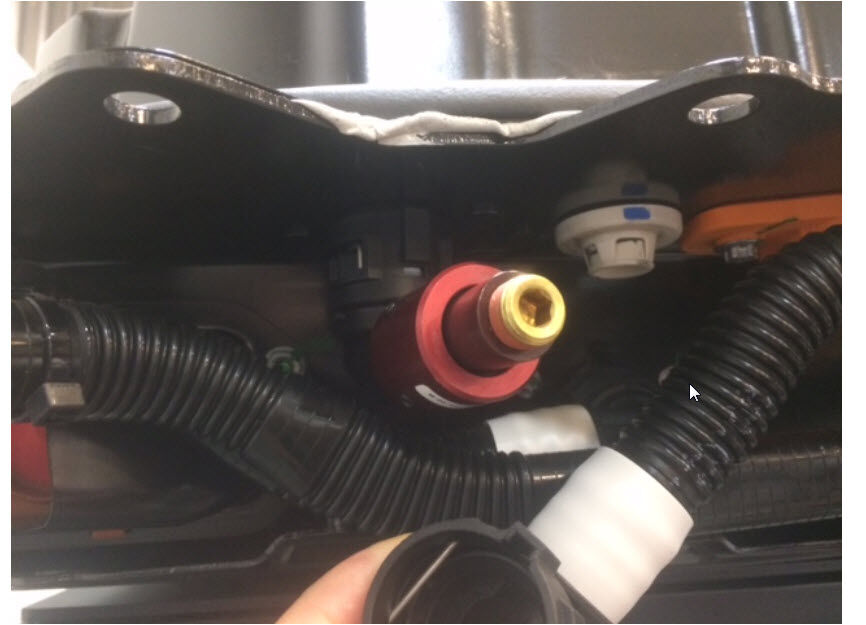

  82. 将冷却液压力测试仪固定到功率转换系统出口软管接头上
    Informational PurposesAn informational icon, calling your attention
    此适配器连接到调节空气管路适配器;旋转下部软管以便于操作;确保锁片完全就位
  83. 将冷却液压力测试仪固定到压力接头适配器上
  84. 打开调节器阀,然后将调节器缓慢调节至 50 psi
    Informational PurposesAn informational icon, calling your attention
    请务必小心,因为冷却液可能会溢出;请务必戴上护目镜
  85. 缓慢打开第二个阀门
  86. 将计时器设置为 1 分钟并选择开始
    Informational PurposesAn informational icon, calling your attention
    计时器计时完成后,选择“停止”以重置
  87. 关闭调节器阀
  88. 将计时器设置为 1 分钟并选择开始
    Informational PurposesAn informational icon, calling your attention
    计时器计时完成后,选择“停止”以重置
  89. 缓慢打开调节器阀
  90. 将计时器设置为 1 分钟并选择开始
    Informational PurposesAn informational icon, calling your attention
    计时器计时完成后,选择“停止”以重置
  91. 关闭调节器阀
  92. 断开压缩空气管与冷却液压力测试仪的连接
  93. 从压力接头适配器上拆下冷却液压力测试仪
  94. 从功率转换系统出口软管接头上拆下冷却液压力测试仪
    Informational PurposesAn informational icon, calling your attention
    将插头安装到接头上
  95. 关闭第二个阀门
  96. 将冷却液排放装置放置在高压电池右后侧下方
  97. 从冷却液排放软管上断开冷却液软管加长件
  98. 从冷却液软管加长件上断开冷却液排放软管适配器
  99. 从功率转换系统入口软管接头上拆下冷却液排放软管适配器
    Informational PurposesAn informational icon, calling your attention
    将插头安装到接头上
  100. 从车辆下方取走冷却液排放容器
  101. 完全降下车辆
    Informational PurposesAn informational icon, calling your attention
    将举升机升离锁止位,然后固定住释放杆,使锁具在降下车辆时保持活动自如
  102. 检查高压绝缘手套
    Informational PurposesAn informational icon, calling your attention
    使用前检查手套是否损坏;请参阅服务文档 TN-15-92-003 R1
  103. 佩戴高压绝缘手套和皮革手套
    Informational PurposesAn informational icon, calling your attention
    使用 Hioki 测试仪时,请务必佩戴电工保护手套

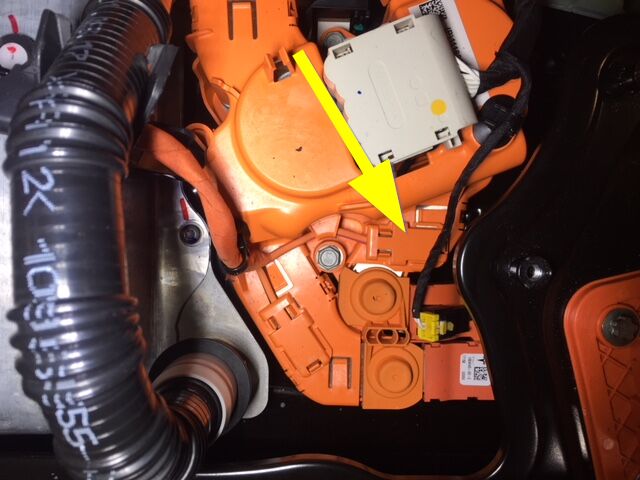

  104. 拆下烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)

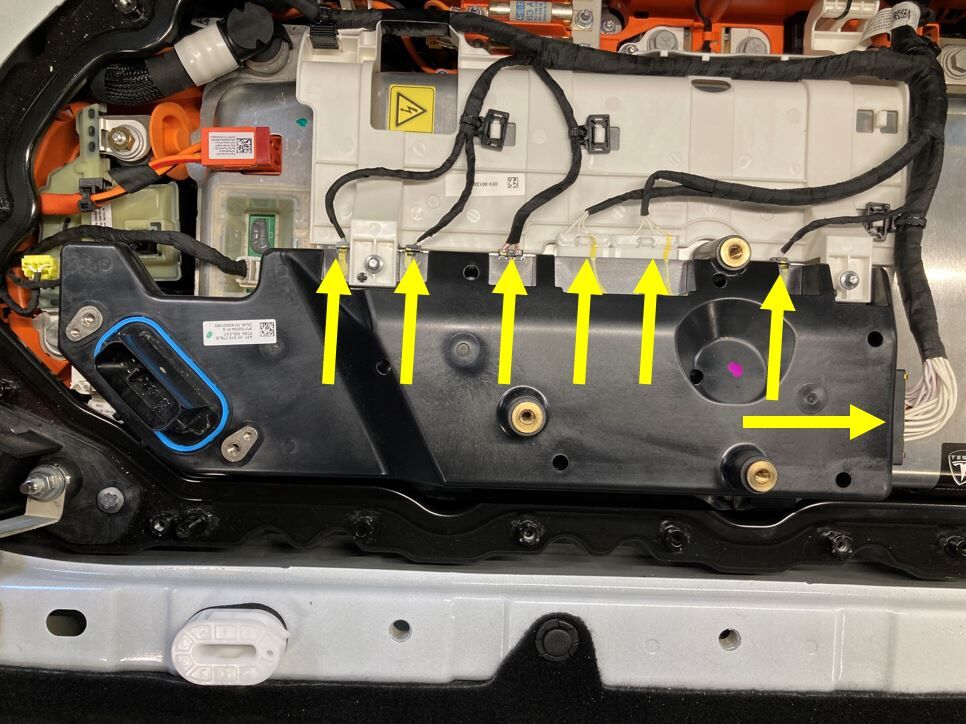

  105. 断开高压控制器连接器
    Informational PurposesAn informational icon, calling your attention
    7 个连接器

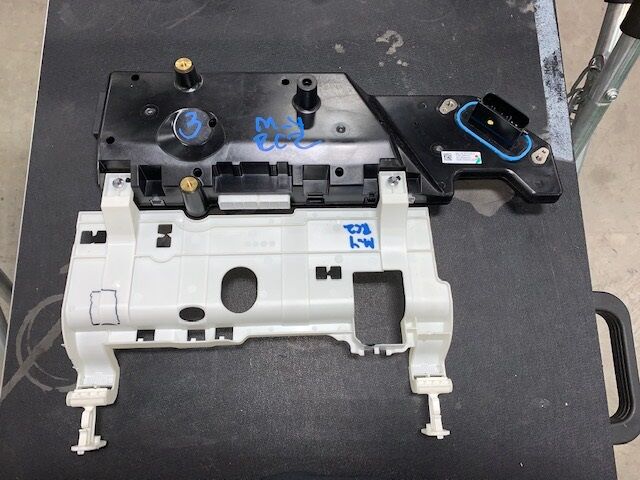

  106. 从高压控制器铰链托盘上拆下超级线束夹
    Informational PurposesAn informational icon, calling your attention
    5 个线束夹

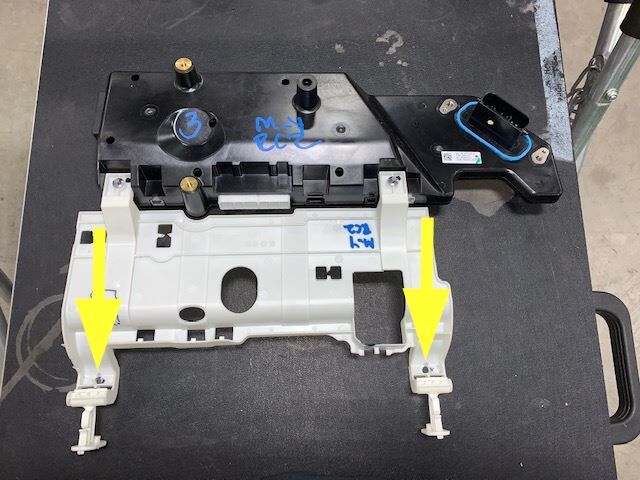

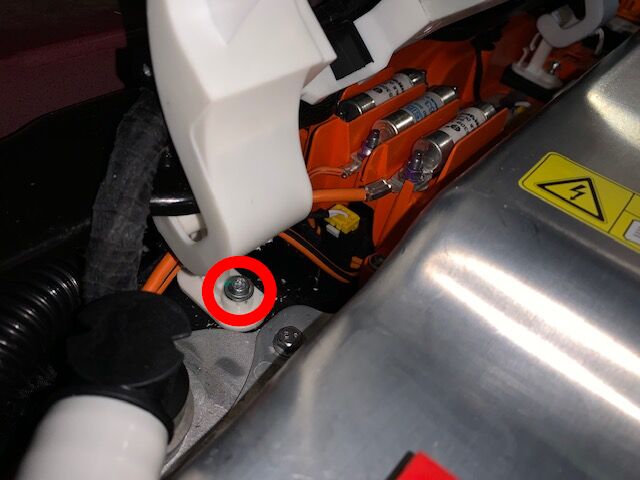

  107. 拆卸将高压控制器托盘总成固定到高压电池仓的螺钉
    Informational PurposesAn informational icon, calling your attention

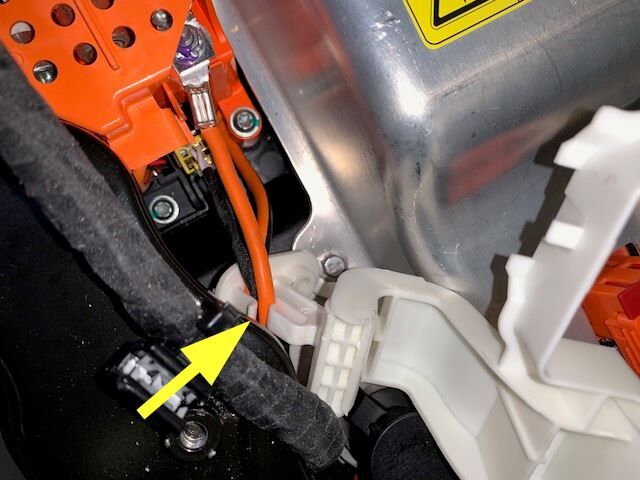

    2 个螺钉,T25,2 Nm,3 根电线穿过右侧铰链;在高压控制器上以约 45 度角稍稍向前拉,以便操作铰链与托盘之间的紧固件
  108. 从高压电池仓上拆下高压控制器和托盘总成

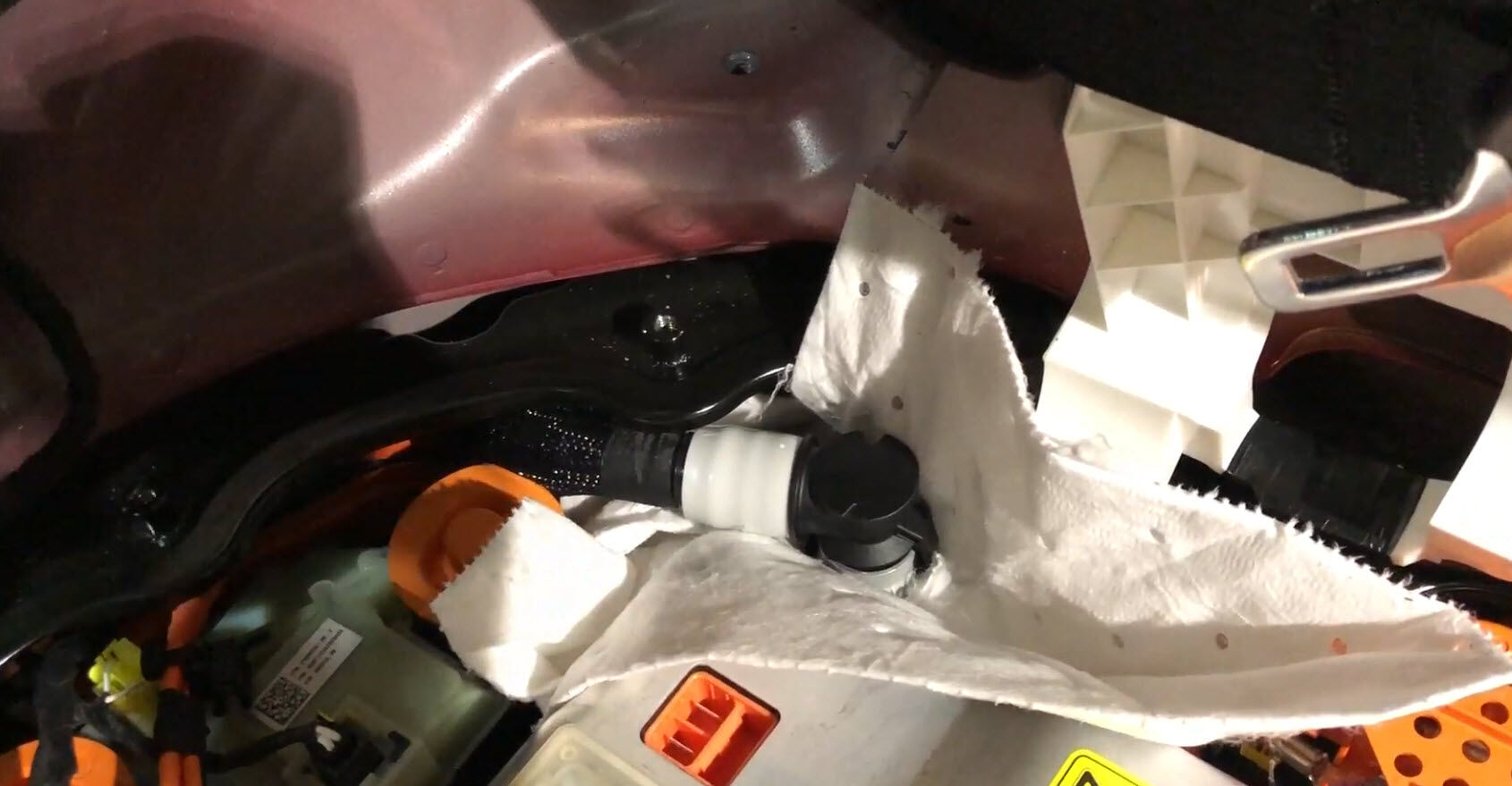

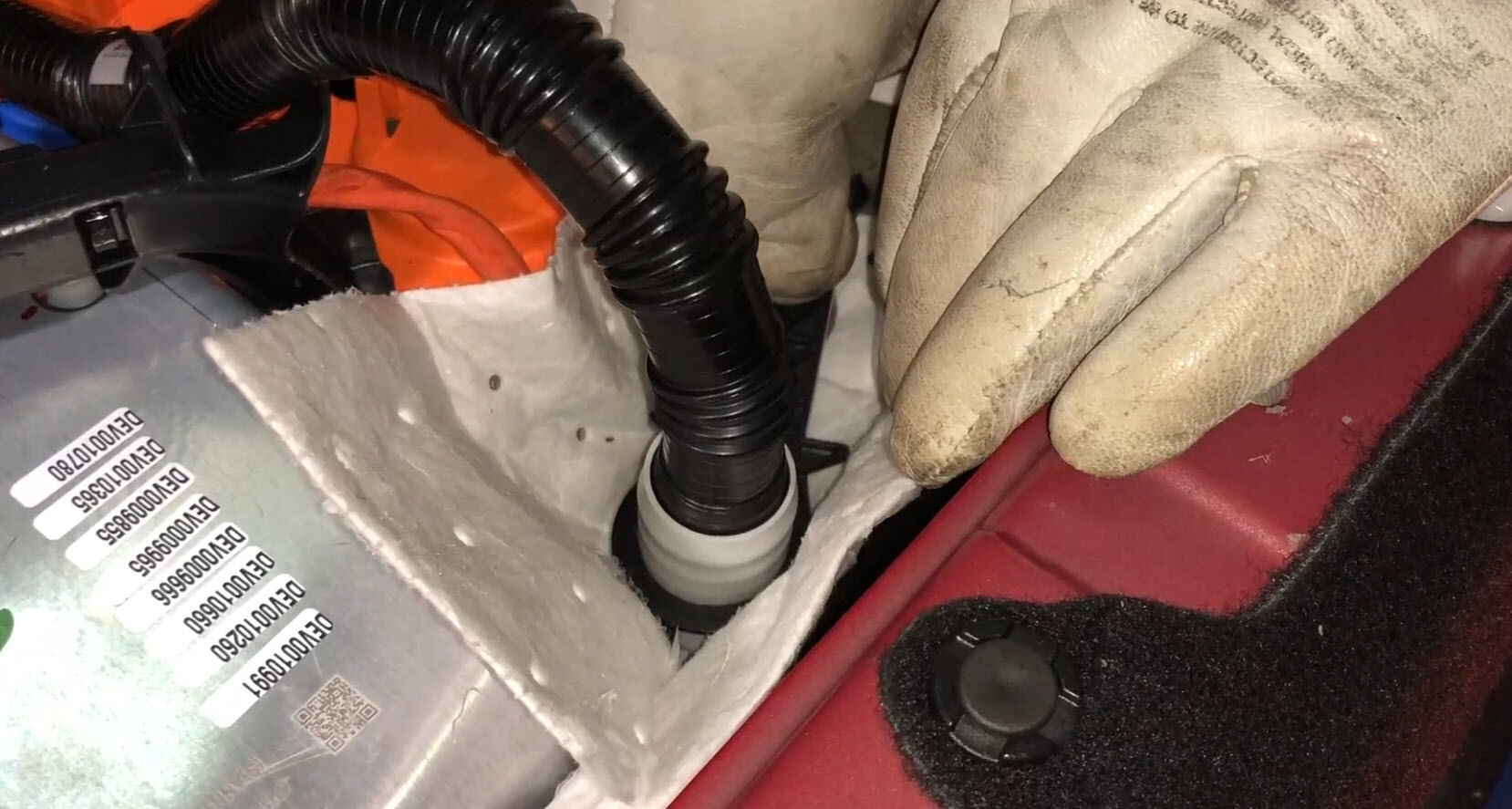

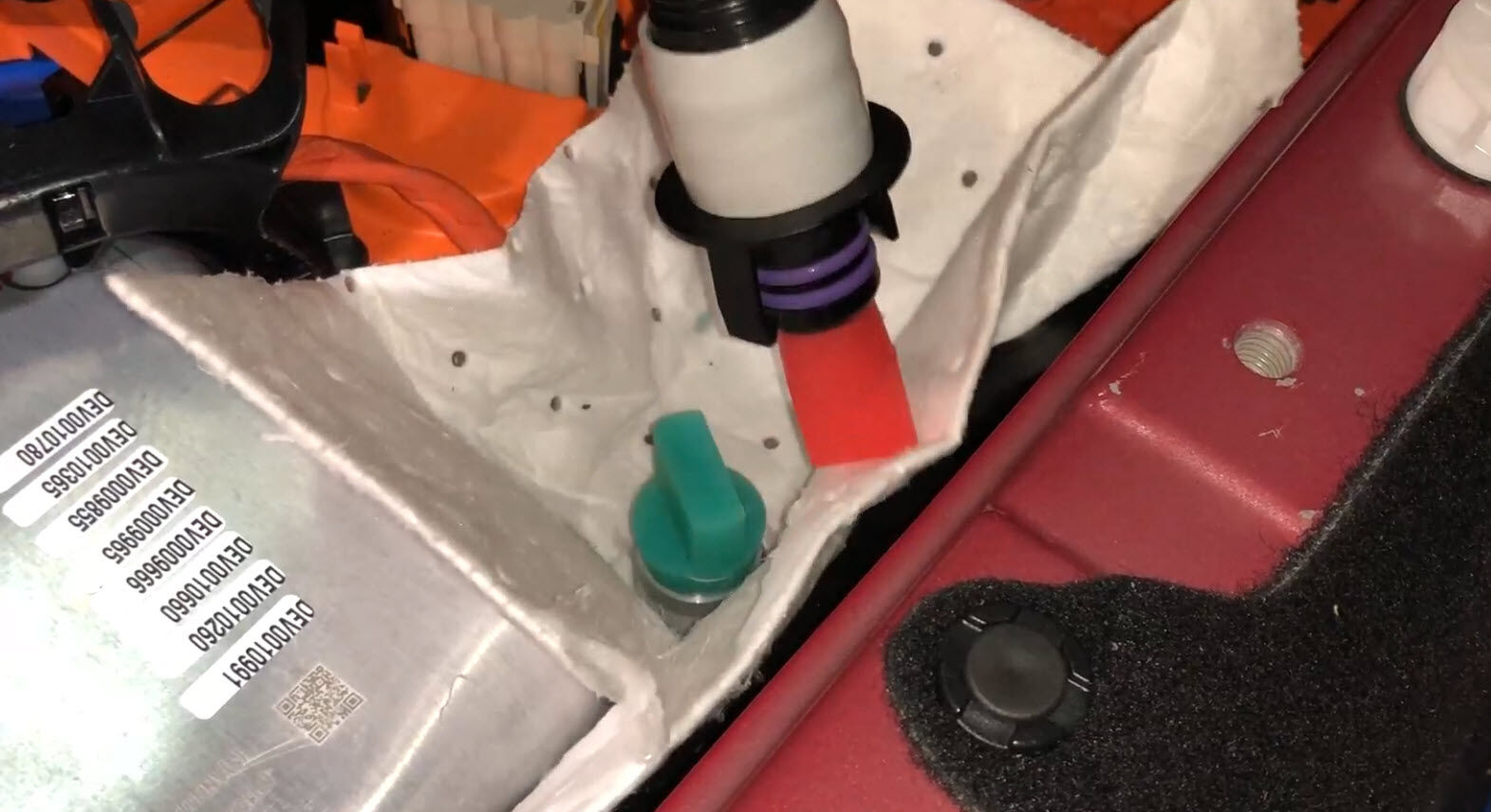

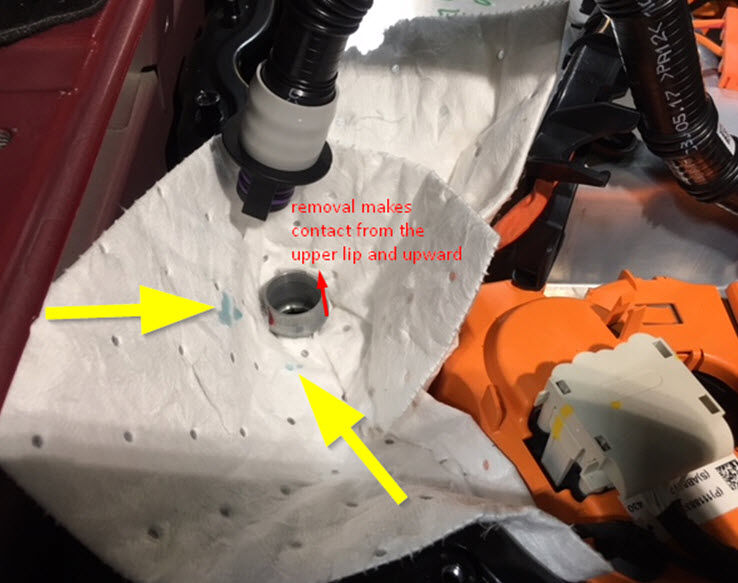

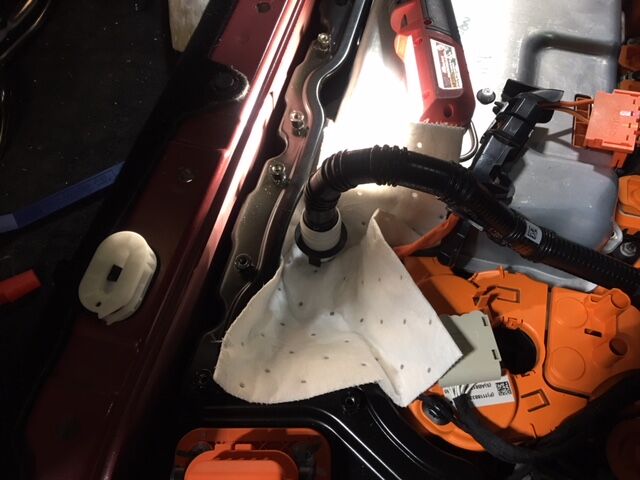

  109. 在功率转换系统冷却液入口软管下方和周围放置吸水垫,以避免过量冷却液滴落

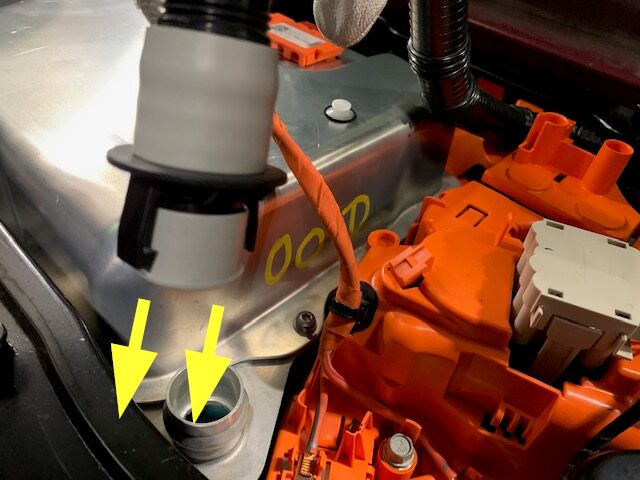

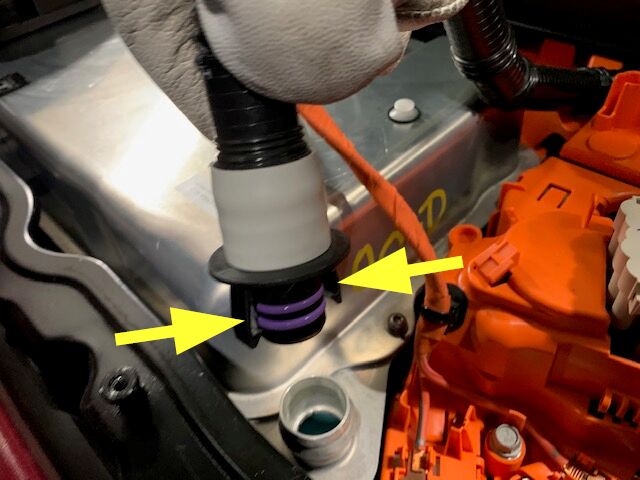

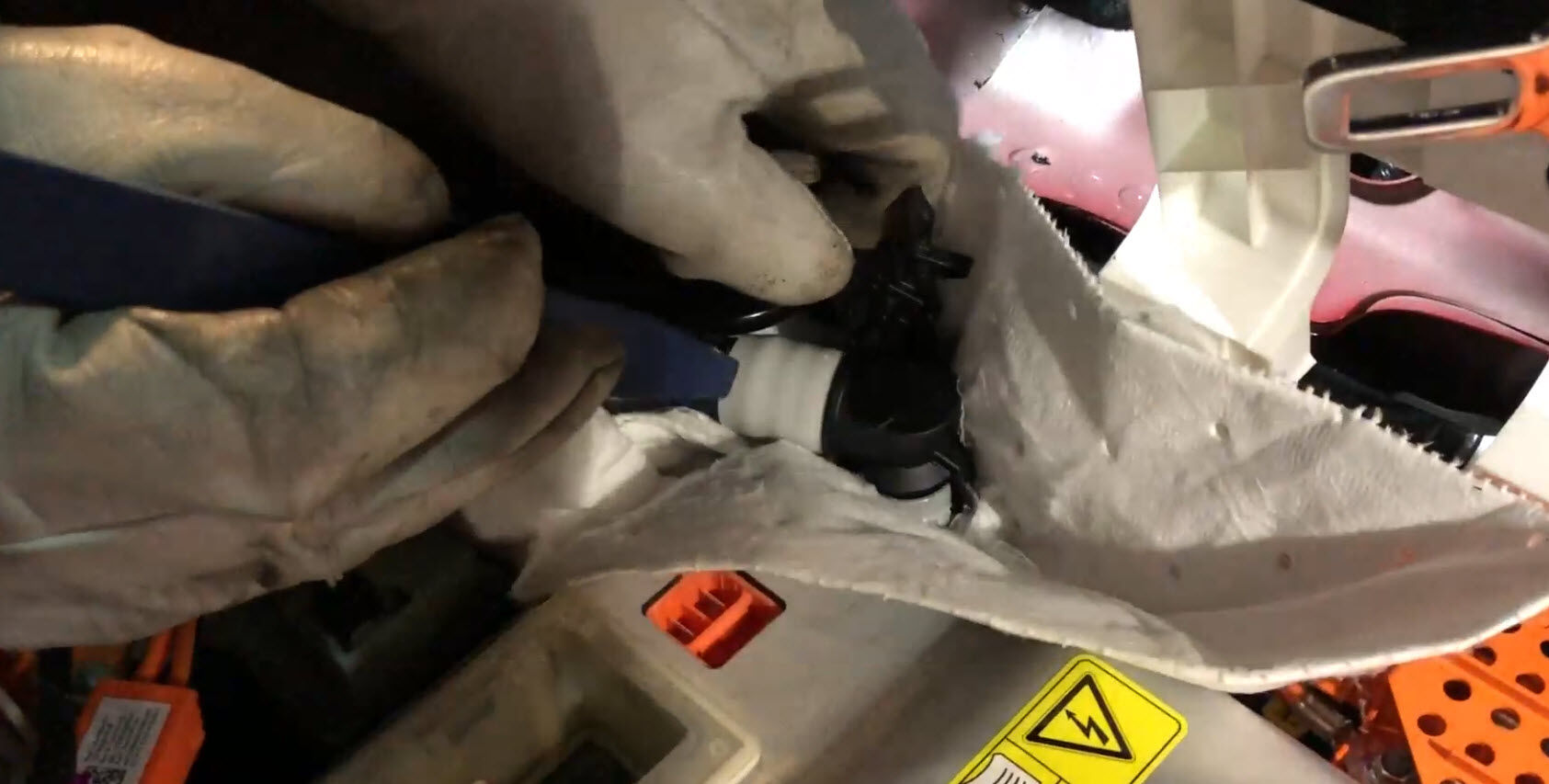

  110. 从功率转换系统上断开功率转换系统冷却液入口软管并安装塞子
    Informational PurposesAn informational icon, calling your attention

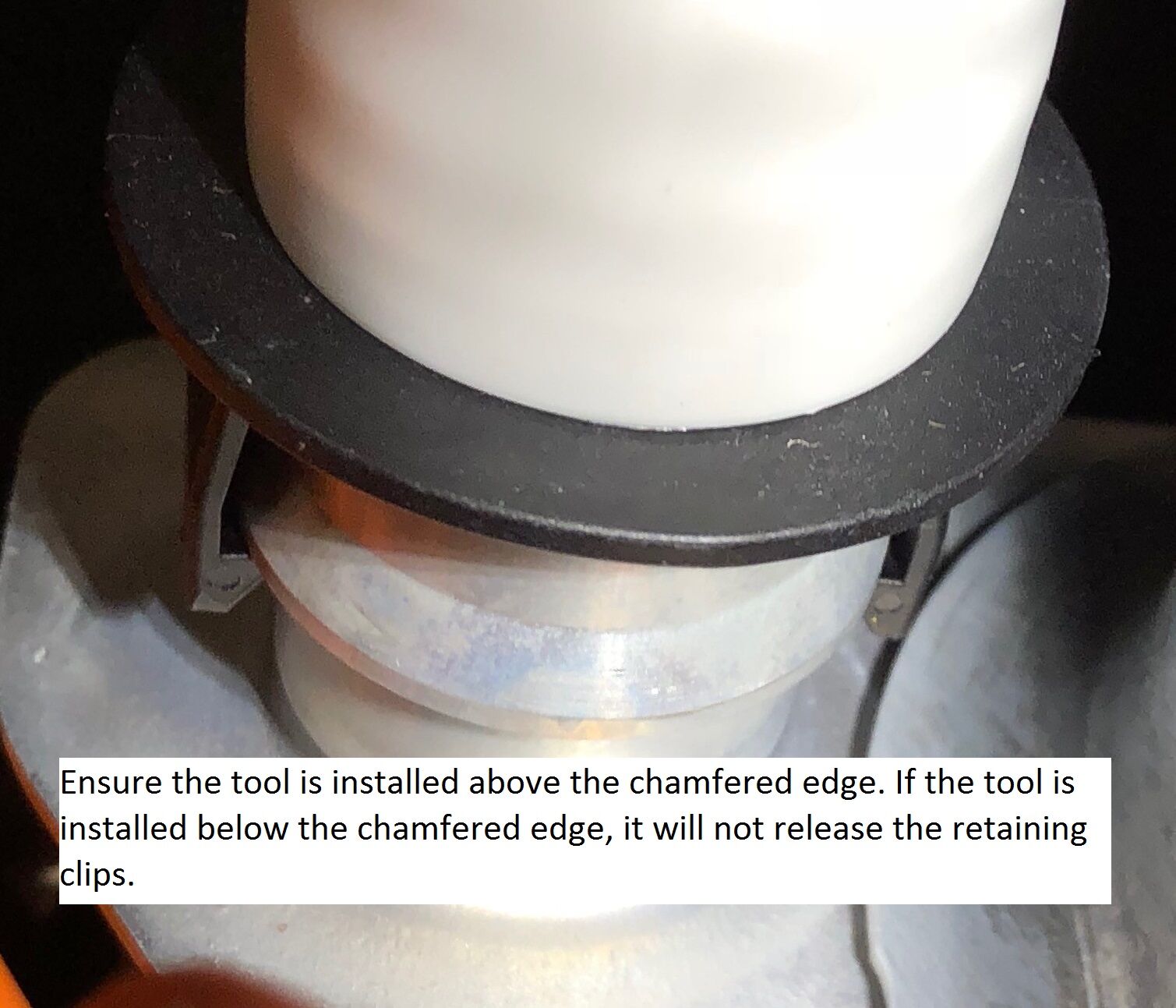

    1 根软管;在远离功率转换系统的位置,将专用工具插入高压电池仓外壳与软管之间;功率转换系统侧没有足够的空间用于安装专用工具;可能会损坏工具或软管固定件。
  111. 在功率转换系统冷却液出口软管下方和周围放置吸水垫,以避免过量冷却液滴落
  112. 从功率转换系统上断开功率转换系统冷却液出口软管并安装塞子
    Informational PurposesAn informational icon, calling your attention
    1 根软管;使用专用工具松开 2 个夹子
  113. 断开功率转换系统与直流总线高压连接器的连接
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向上拉动锁片以将其松开;可能需要借助塑料饰板工具将连接器向上提起
  114. 从功率转换系统上断开功率转换系统逻辑连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  115. 从功率转换系统上断开功率转换系统低压连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向上拉动锁片以将其松开;可能需要借助塑料饰板工具将连接器向上提起
  116. 断开功率转换系统至快充触点开关高压线束连接器的连接
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向上拉动锁片以将其松开;可能需要借助塑料饰板工具将连接器向上提起

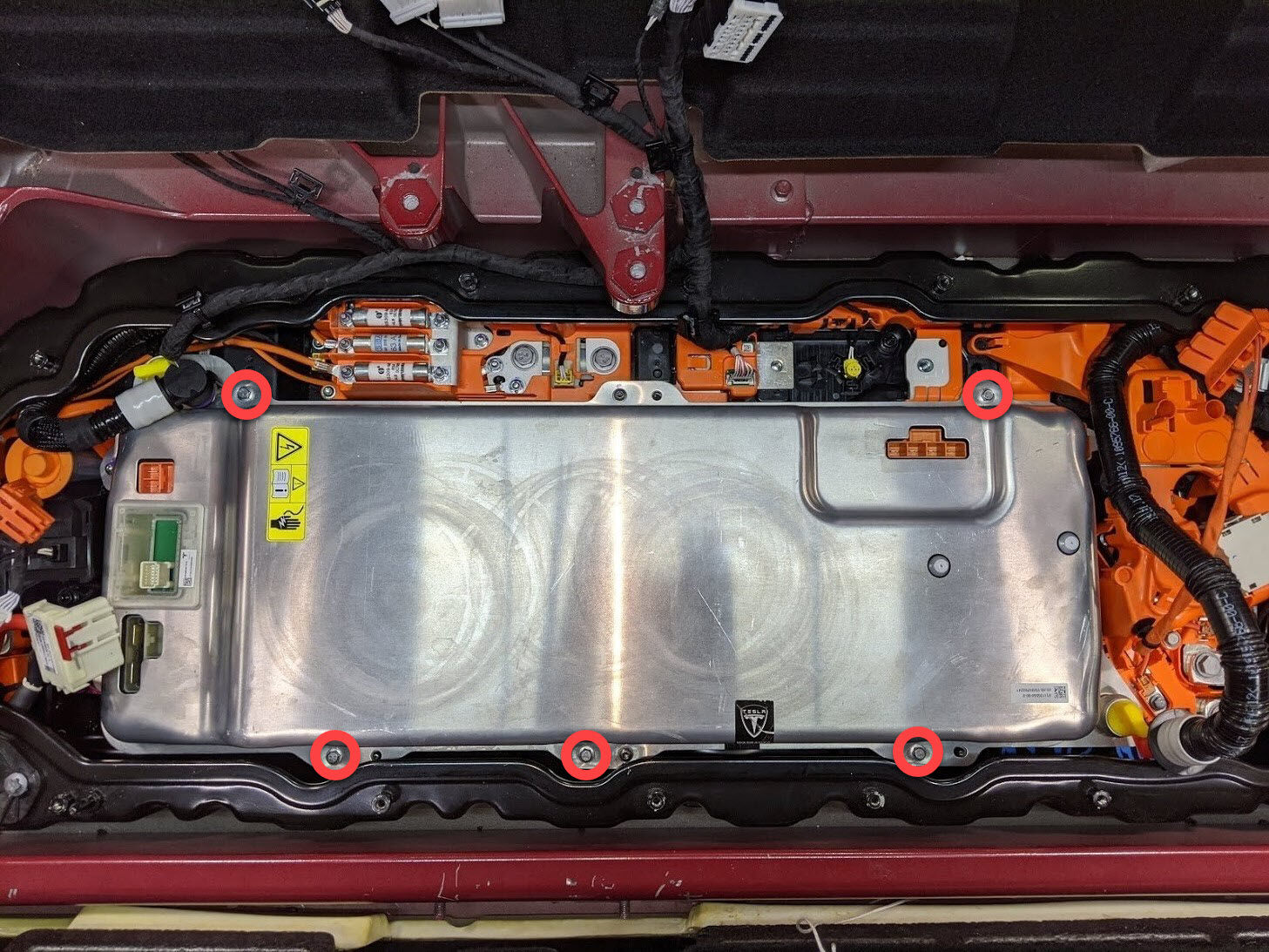

  117. 拆下将功率转换系统固定到高压电池的螺栓
    Informational PurposesAn informational icon, calling your attention
    5 个螺栓;确保仅拆下 8 毫米紧固件;请勿拆下 T30 紧固件

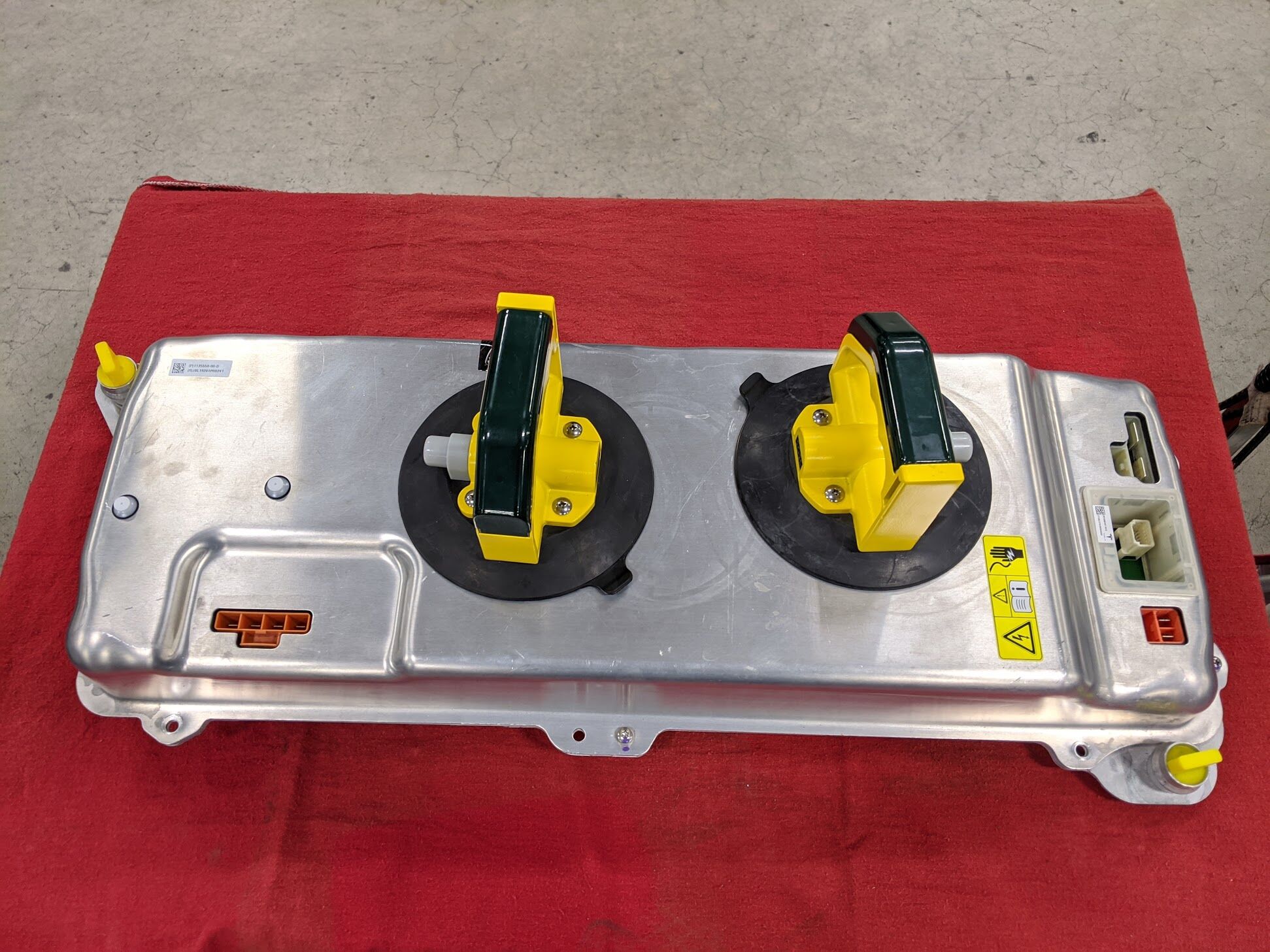

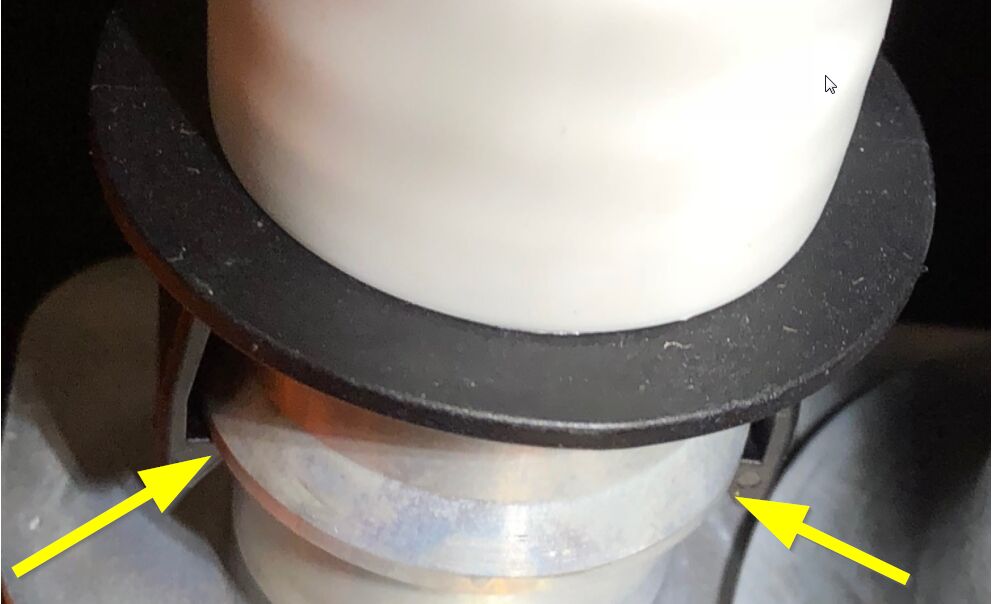

  118. 将吸盘固定到功率转换系统上
    Informational PurposesAn informational icon, calling your attention
    继续按压柱塞,直到看不到红线;请勿安装在任何贴纸正面,因为这会导致吸力损失

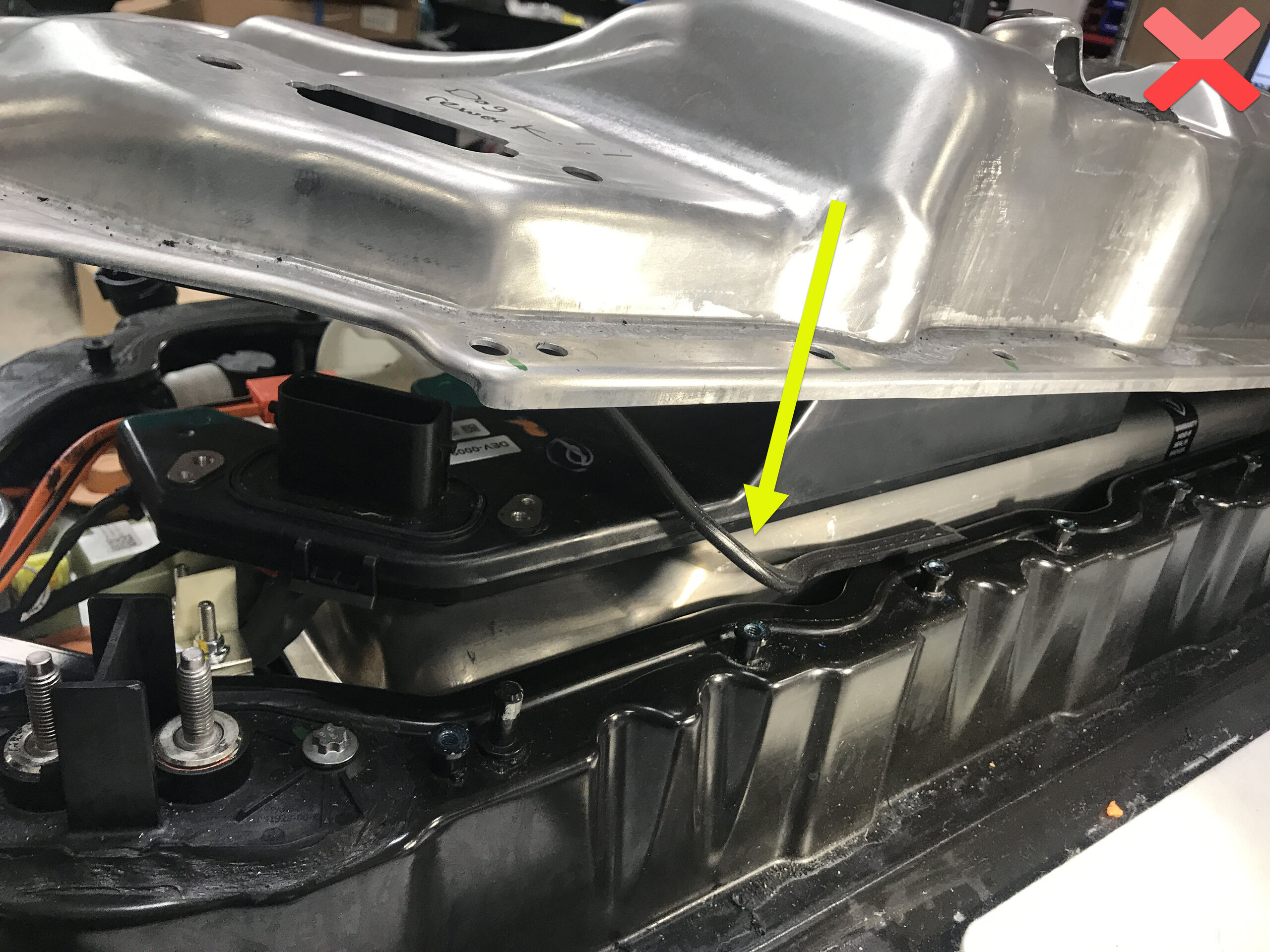

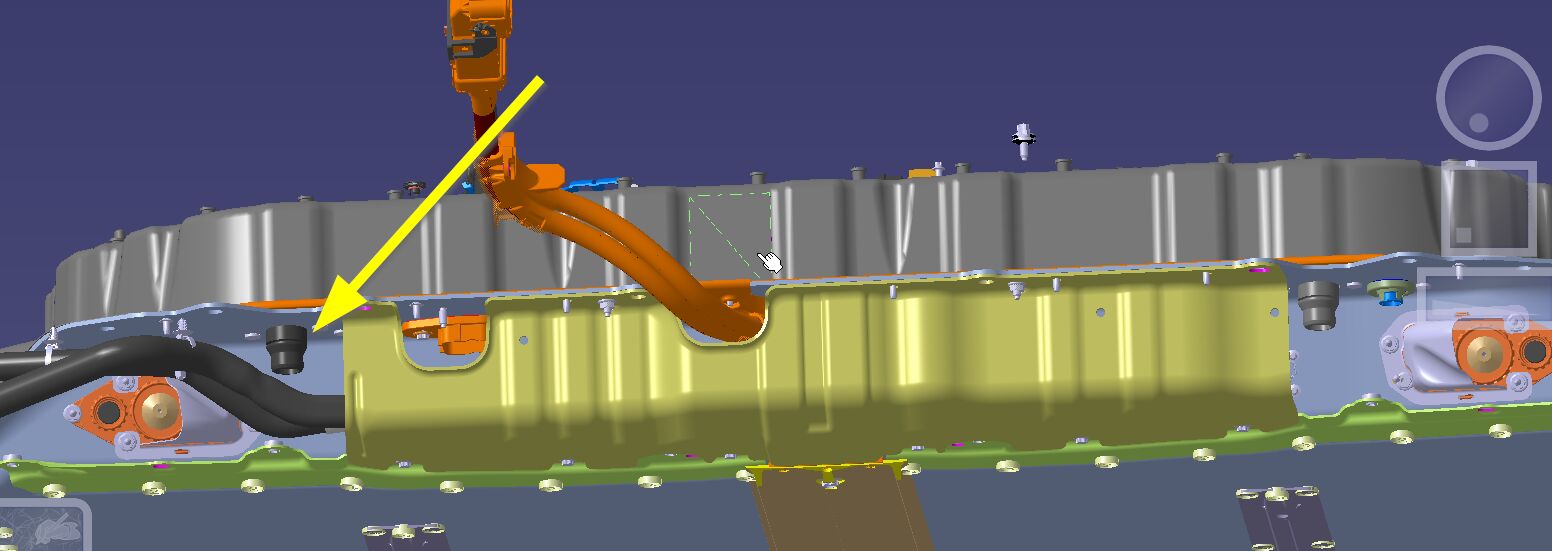

  119. 将功率转换系统向上抬出高压电池仓区域并从车辆上拆下
    Informational PurposesAn informational icon, calling your attention
    建议请助手帮忙;稍稍向上倾斜功率转换系统的前部以将其拆下;检查功率转换系统下的任何缺失绝缘体;在继续下一步之前安装任何缺失的绝缘体;目视检查该区域是否有冷却液残留;必要时用车间抹布清洁
  120. 将负极母排模块 3 的高压接头绝缘体安装到分流器上
    Informational PurposesAn informational icon, calling your attention
    1 个绝缘体
  121. 将正极直流链路的高压接头绝缘体安装到模块 4 上
    Informational PurposesAn informational icon, calling your attention
    1 个绝缘体
  122. 将正极母排模块 2 的高压接头绝缘体安装到烟火隔离开关上
    Informational PurposesAn informational icon, calling your attention
    1 个绝缘体
  123. 从烟火隔离开关上拆下正极母排模块 2 的高压接头绝缘体
    Informational PurposesAn informational icon, calling your attention
    1 个绝缘体
  124. 拆下 Pyro 盖
    Informational PurposesAn informational icon, calling your attention
    4 个夹子
  125. 安装 Pyro盖
    Informational PurposesAn informational icon, calling your attention
    4 个夹子
  126. 将正极母排模块 2 的高压接头绝缘体安装到烟火隔离开关上
    Informational PurposesAn informational icon, calling your attention
    1 个绝缘体
  127. 将功率转换系统放置在高压电池仓上
    Informational PurposesAn informational icon, calling your attention
    建议请助手帮忙;确保功率转换系统下方的所有母排绝缘体都存在;稍微向下倾斜功率转换系统后部并将其下降到位;将固定销对准功率转换系统的孔;检查高压电池仓内是否存在任何冷却液残留,必要时用吸水垫清洁。
  128. 从功率转换系统上拆下吸盘
  129. 安装将功率转换系统固定到高压电池的螺栓
    Informational PurposesAn informational icon, calling your attention
    5 个螺栓,8 毫米,18 Nm
  130. 将功率转换系统连接到快充触点开关高压线束连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向下推动连接器,然后向下推动锁片以安装连接器;确保连接器完全就位
  131. 将功率转换系统低压连接器连接到功率转换系统
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向下推动连接器,然后向下推动锁片以安装连接器;确保连接器完全就位
  132. 将功率转换系统逻辑连接器连接到功率转换系统
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  133. 将功率转换系统连接到直流母排高压连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向下推动连接器,然后向下推动锁片以安装连接器;确保连接器完全就位
  134. 从功率转换系统入口软管上取下塞子
  135. 更换功率转换系统入口软管上的 O 型环
    Informational PurposesAn informational icon, calling your attention
    2 个 O 型环;涂抹少量 Krytox 203
  136. 将入口软管固定到功率转换系统上
    Informational PurposesAn informational icon, calling your attention
    1 根软管;在软管下方放置吸水垫,以收集多余的冷却液;安装此软管时请注意,很难将软管与接头对齐;小心操作,不要损坏 O 型环;执行推拉推测试以确保冷却液软管完全锁闭;然后目视检查夹子是否完全就位
  137. 从功率转换系统出口软管上取下塞子
  138. 更换功率转换系统出口软管上的 O 型环
    Informational PurposesAn informational icon, calling your attention
    2 个 O 型环;涂抹少量 Krytox 203
  139. 将功率转换系统出口软管固定到功率转换系统上
    Informational PurposesAn informational icon, calling your attention
    1 根软管;在软管下方放置吸水垫,以收集多余的冷却液;注意不要损坏 O 型环;执行推拉推测试以确保冷却液软管完全锁闭;然后目视检查夹子是否完全就位;目视检查区域内是否存在任何冷却液残留;必要时用车间抹布清洁
  140. 脱下高压绝缘手套
  141. 完全升起车辆,然后将举升机降低至锁止位
    Informational PurposesAn informational icon, calling your attention
    将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清晰的锁止声后再降下,否则车辆可能会发生侧倾
  142. 将冷却液排放容器放置在高压电池左后侧下方
  143. 将冷却液压力测试插头适配器安装到功率转换系统出口软管接头上
    Informational PurposesAn informational icon, calling your attention
    从接头上拆下插头;确保锁片完全就位
  144. 将冷却液排放装置放置在高压电池右后侧下方
  145. 将冷却液压力适配器安装到功率转换系统入口软管接头上
    Informational PurposesAn informational icon, calling your attention
    从接头上拆下插头;确保锁片完全就位
  146. 将冷却液压力测试仪固定到压力接头适配器上
  147. 将冷却液压力测试仪固定到压缩空气管路上
    Informational PurposesAn informational icon, calling your attention
    确保调压器上的阀门处于关闭状态
  148. 将调压器设置为规定的压力值
    Informational PurposesAn informational icon, calling your attention
    将压力设置为 50 psi
  149. 缓慢打开调压器上的阀门,使压力达到规定值
  150. 关闭阀门,让压力稳定下来
    Informational PurposesAn informational icon, calling your attention
    等待 2 分钟,让压力稳定下来;记录读数
  151. 执行冷却液压力泄漏测试
    Informational PurposesAn informational icon, calling your attention
    再等待 4 分钟并记录读数。最大差值为 0.35 psi。如果压力测试失败,检查冷却液软管是否完全就位
  152. 断开压缩空气管与冷却液压力测试仪的连接
  153. 从冷却液压力测试仪上拆下压力接头适配器
  154. 从功率转换系统入口软管接头上拆下冷却液压力测试仪
  155. 将后部动力总成供给软管连接到高压电池后部
    Informational PurposesAn informational icon, calling your attention
    1 个弹簧夹;从后部动力总成供给软管上拆下插头;确保锁片完全就位;执行推拉推测试
  156. 从功率转换系统出口软管接头上拆下冷却液压力测试插头适配器
  157. 将后驱动单元变流器入口软管连接到高压电池后部
    Informational PurposesAn informational icon, calling your attention
    1 个弹簧夹;从后部动力总成供给软管上拆下插头;确保锁片完全就位;执行推拉推测试
  158. 从车辆下方取走冷却液排放容器
  159. 将电池外壳后车底护板放置到高压电池上,以备安装
  160. 安装将电池外壳后车底护板固定到高压电池的上部螺栓并手动拧紧
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,13 毫米,35 Nm;在后续步骤中紧固
  161. 安装用于固定电池外壳后车底护板的上部螺母并手动拧紧
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,13 Nm;在后续步骤中紧固
  162. 安装用于固定高压电池外壳后车底护板的下部螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,EP10,13 Nm;较早的 VIN 可能配备更多螺栓
  163. 紧固将高压电池和后车底护板固定到车辆的螺栓
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,13 毫米,35 Nm
  164. 紧固用于固定电池外壳后车底护板的上部螺母
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,13 Nm
  165. 安装用于固定高压电池外壳后车底护板的下部螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,EP10,13 Nm;较早的 VIN 可能配备更多螺栓
  166. 将右侧软管夹安装到电池后车底护板
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子
  167. 将左侧软管夹安装到高压电池外壳后车底护板
    Informational PurposesAn informational icon, calling your attention
    2 个夹子;旧款车上的夹子数量可能不同
  168. 安装将冷却液软管固定到左侧剪力板的卡子
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子
  169. 在中间流线型护板螺栓上涂抹 Loctite 222,然后安装中间流线型护板
    Informational PurposesAn informational icon, calling your attention
    9 个螺栓,10 毫米,5 Nm
  170. 完全降下车辆
    Informational PurposesAn informational icon, calling your attention
    将举升机升离锁止位,然后固定住释放杆,使锁具在降下车辆时保持活动自如
  171. 安装 12V 负极端子
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm;请勿安装紧急响应回路;将在高压电池仓盖板拆除的情况下执行 Toolbox 例程;高压电源将在稍后的步骤中连接。
  172. 将 12V 充电器连接到 12V 电池
  173. 使用 Toolbox 3.0 与车辆相连

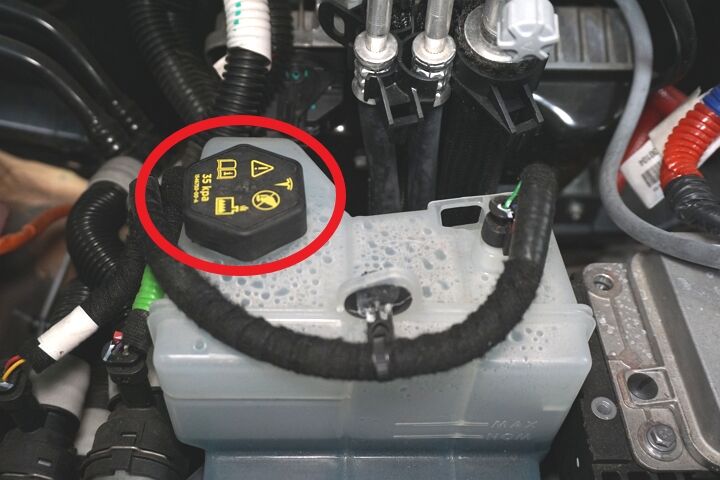

  174. 拆卸冷却液罐罐盖

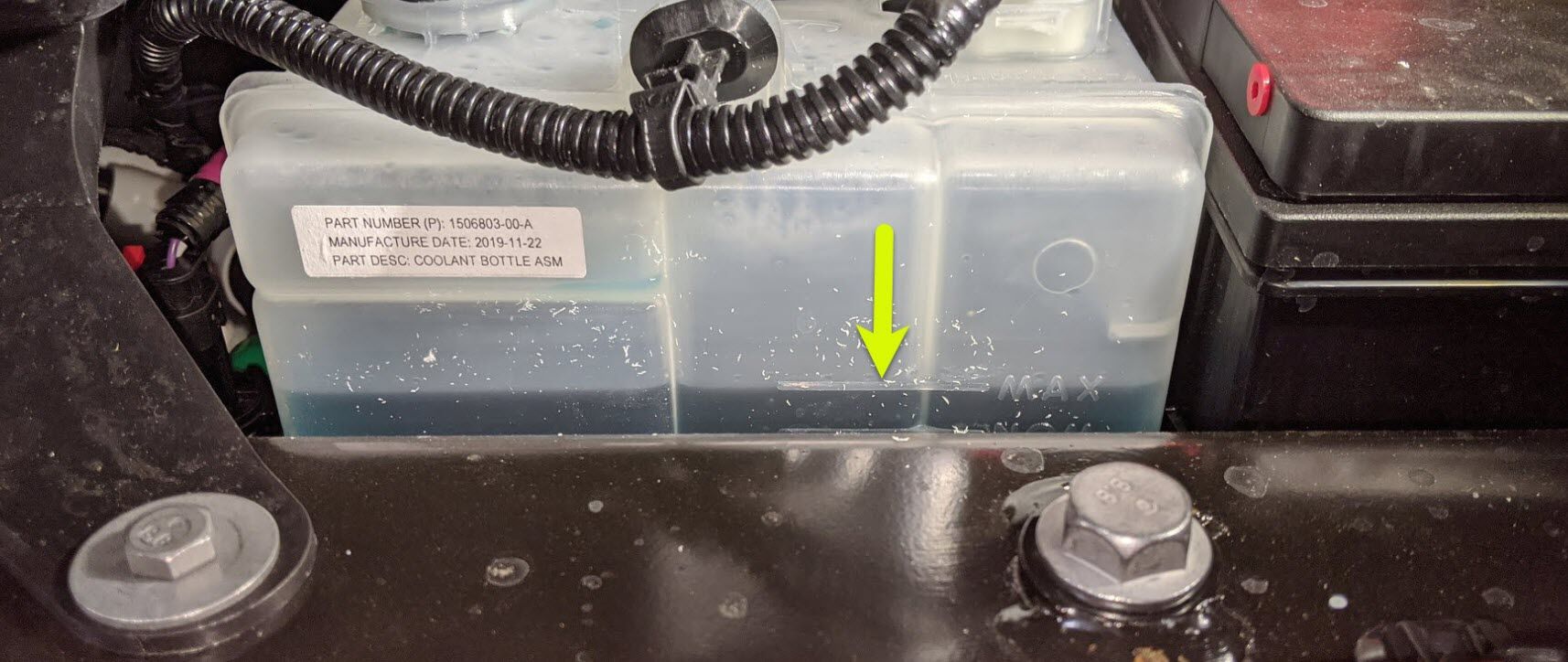

  175. 加注冷却液至正确液位
    Informational PurposesAn informational icon, calling your attention
    确保液位加注至最高刻度线处
  176. 选择“Actions/Autodiag”选项卡,然后搜索“vcfront”
  177. 选择TEST-RESET_VCFRONTSearch for routine in ToolboxVCFRONT UDS ECU ResetLow Voltage / Power Distribution - Reset VCFRONTMid Voltage / Power Distribution - Reset VCFRONT,点击 “'Run”,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    完成后,点击右上角的 “X” 关闭窗口
  178. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start”,点击 “Run”,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于行驶状态;尽管出现停止消息,但计划仍在运行;此时将听到冷却液泵的声音,测试持续约 10 分钟,怠速 = 约 1500 RPM,测试速度将在 3500-6500 RPM 之间变化,阀门将在串联和并联之间切换;将车辆转入行驶状态可停止此例行程序,如果速度徘徊在 7000 RPM 左右,则说明液泵存在气锁状况,请重新执行真空加注;继续添加冷却液并进行排空,直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间;完成后,选择窗口右上角的 “X” 关闭
  179. 加注冷却液至正确液位
    Informational PurposesAn informational icon, calling your attention
    确保液位加注至最高刻度线处

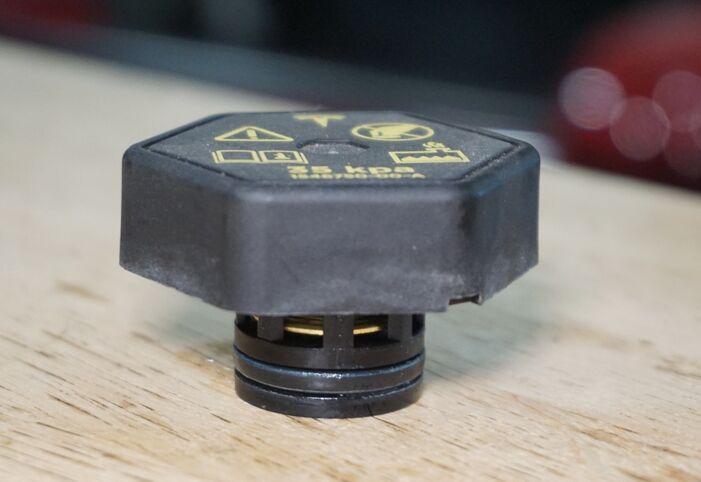

  180. 安装冷却液罐罐盖
  181. 从以太网端口上拔下高速数据线缆,以断开 Toolbox 3.0 与车辆的连接
  182. 在中央显示器上关闭车辆电源
    Informational PurposesAn informational icon, calling your attention
    操作如下:Controls > Safety & Security > Vehicle Power > Power Off
  183. 从 12V 电池上拆下 12V 充电器
  184. 断开 12V 负极端子
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm;确保温度控制系统关闭,断开 12V 电池之前车辆未充电
  185. 在标记点处钻孔,以便能够到铰链紧固件
    Informational PurposesAn informational icon, calling your attention
    逐步加大钻头尺寸;首先使用 2 毫米钻头;其次使用 4 毫米钻头;最后使用 6 毫米钻头;请务必小心
  186. 检查高压绝缘手套
    Informational PurposesAn informational icon, calling your attention
    使用前检查手套是否损坏;请参阅服务文档 TN-15-92-003 R1
  187. 佩戴高压绝缘手套和皮革手套
    Informational PurposesAn informational icon, calling your attention
    使用 Hioki 测试仪时,请务必佩戴电工保护手套

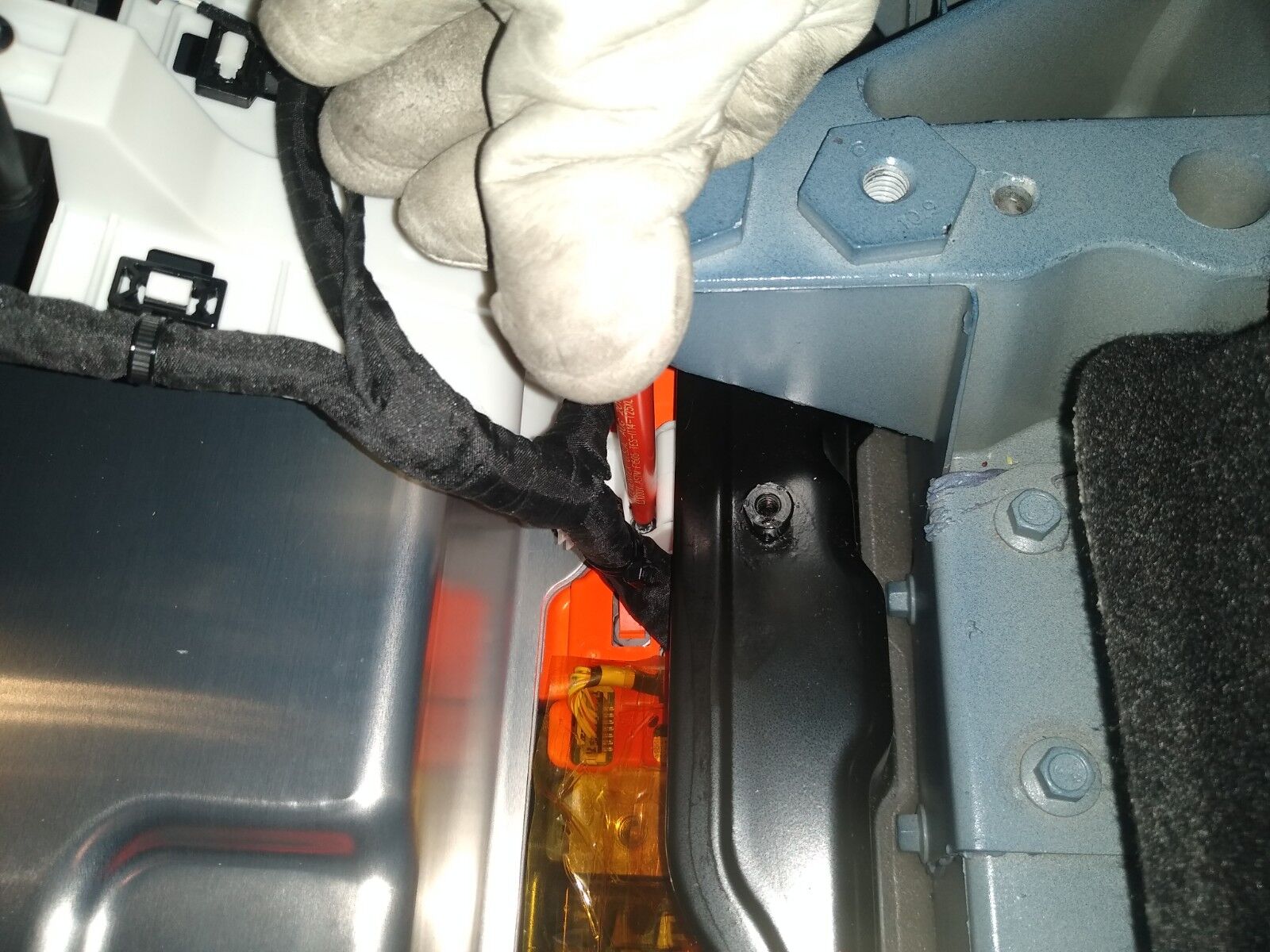

  188. 将高压控制器托盘总成放置在高压电池仓上
    Informational PurposesAn informational icon, calling your attention
    4 个定位销,3 根电线穿过右侧铰链
  189. 将高压控制器托盘总成紧固到高压电池仓
    Informational PurposesAn informational icon, calling your attention
    2 个螺钉,T25,2 Nm
  190. 连接高压控制器连接器
    Informational PurposesAn informational icon, calling your attention
    7 个连接器

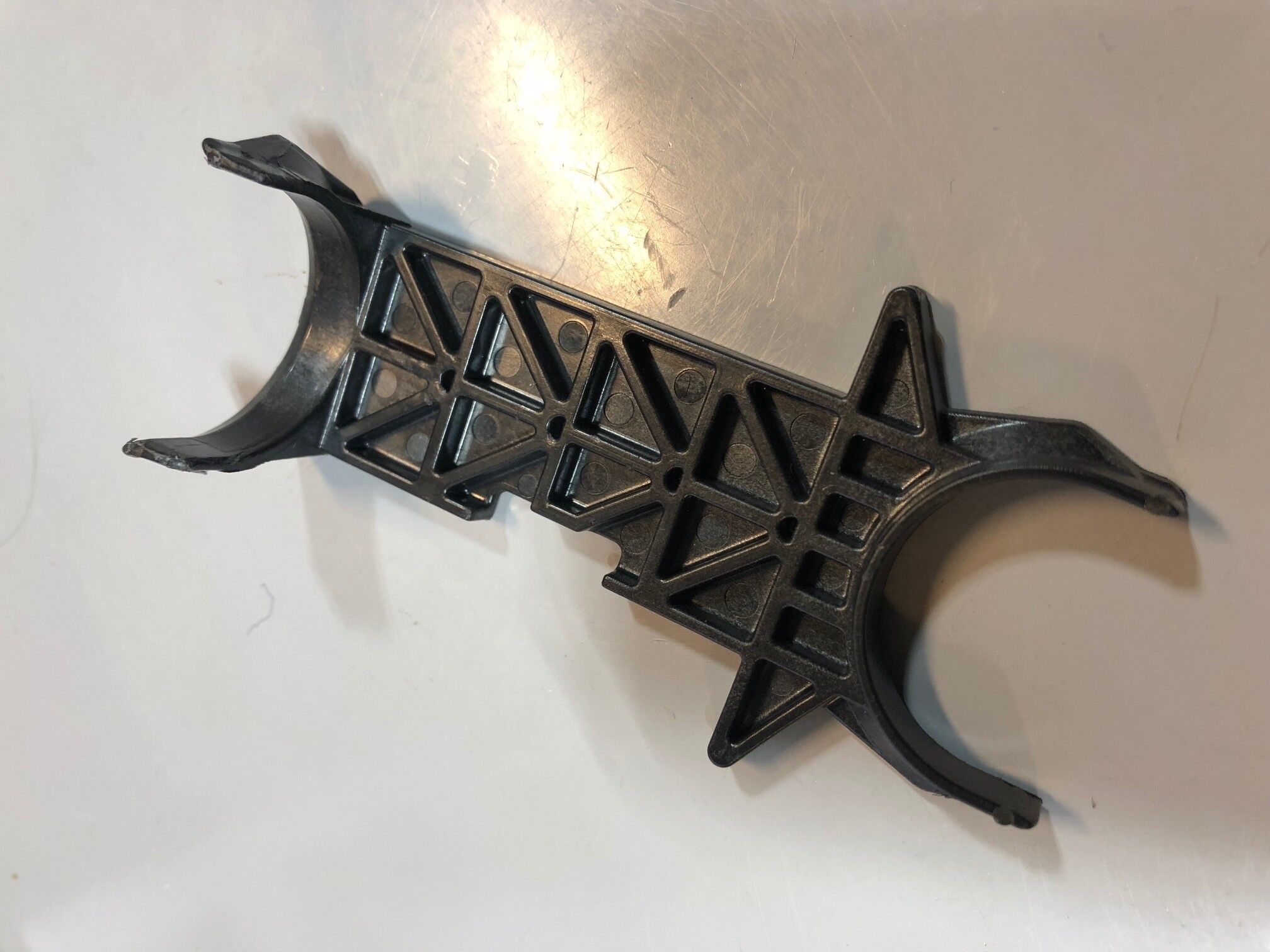

  191. 将超级线束夹安装到高压控制器铰链托盘上
    Informational PurposesAn informational icon, calling your attention
    5 个卡子

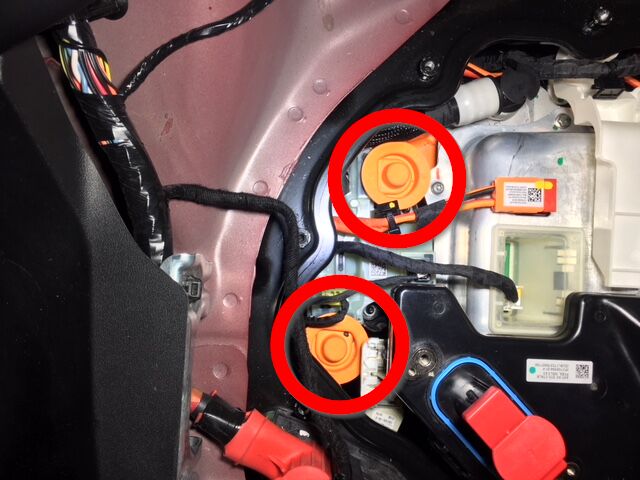

  192. 测量烟火电池断接开关安装点间的电压,然后安装烟火电池断接开关。请参阅烟火电池断接开关(拆卸和更换)
  193. 使用异丙醇清洁高压控制器螺柱和高压电池仓盖板下方。
    Informational PurposesAn informational icon, calling your attention
    4 个螺柱

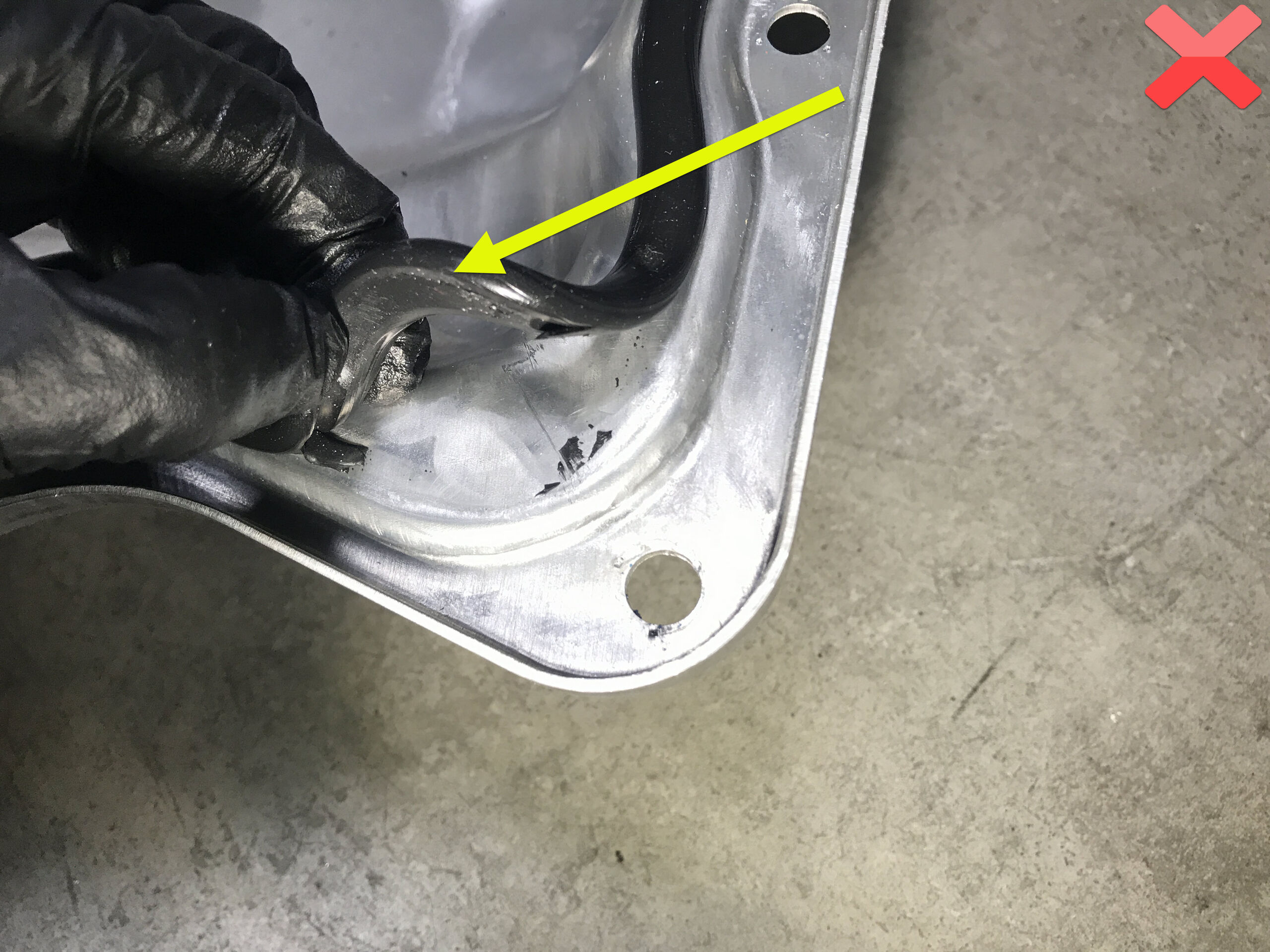

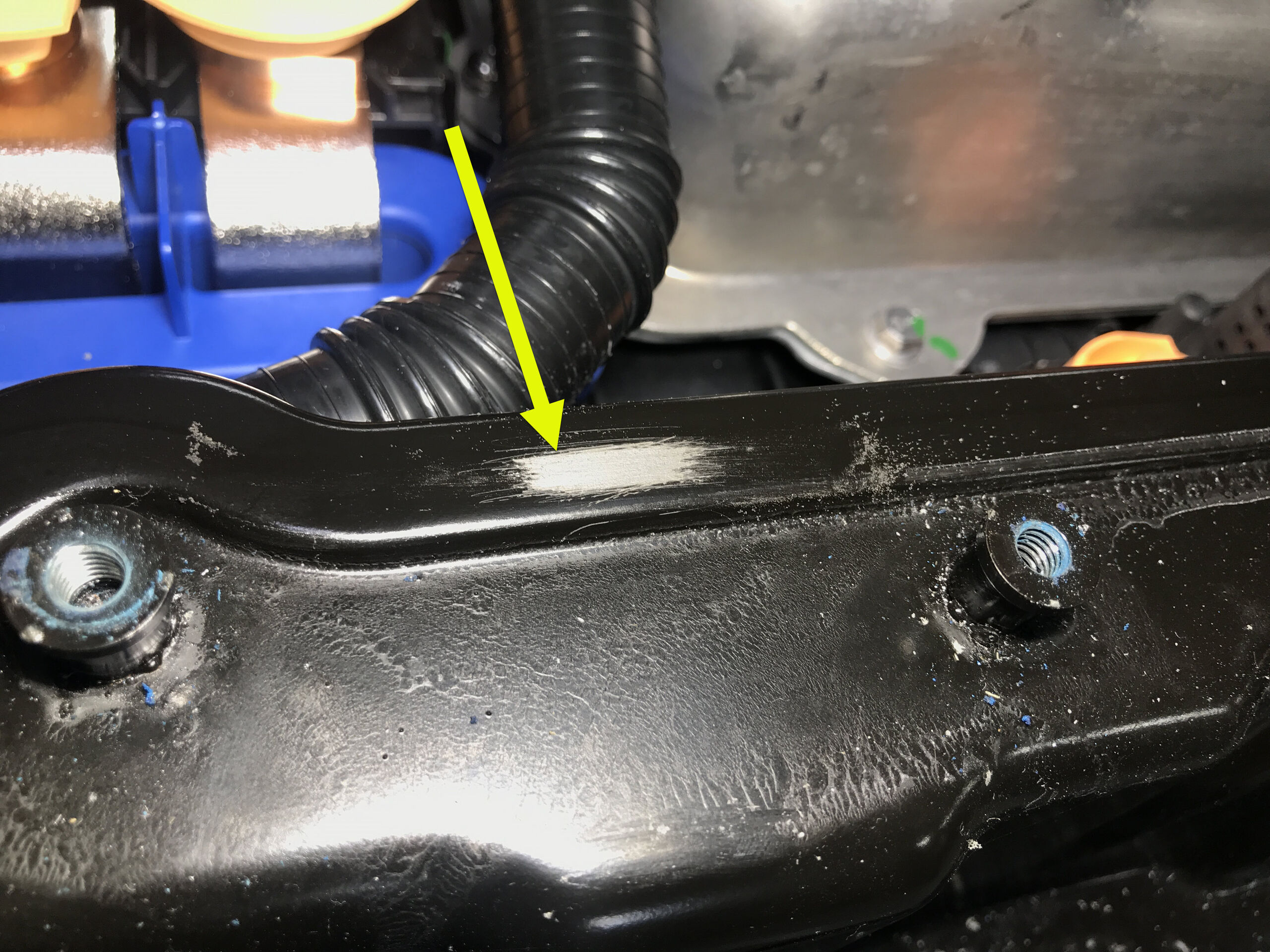

  194. 检查高压电池仓壁是否损坏
    Informational PurposesAn informational icon, calling your attention
    任何导致密封件不平整的凹陷或破损均会引发泄漏,不可再次使用;如果有涂漆从高压电池仓壁脱落,无论是否沾黏在密封件上,均需要在再次组装时进行外壳泄漏测试;仍可再次使用。
  195. 检查高压电池仓盖板密封件,确认无明显损坏。
    Informational PurposesAn informational icon, calling your attention
    为清晰起见,图中展示近距离图像;脱层和破损的密封件不得再次使用
  196. 拆卸高压控制器逻辑盖
    Informational PurposesAn informational icon, calling your attention
    1 个盖子
  197. 将高压电池仓盖板放置到高压电池上,以便安装
    Informational PurposesAn informational icon, calling your attention
    确保所有可触及的绝缘体均已就位,覆盖所有高压组件后,不再需要佩戴电工保护手套。
  198. 安装高压控制器逻辑盖
    Informational PurposesAn informational icon, calling your attention
    1 个盖子
  199. 安装将高压电池仓盖板固定到高压电池的螺栓
    Informational PurposesAn informational icon, calling your attention
    18 个螺栓,E10 五角,8 Nm;使用无磁铁的 E10 五角套筒;紧固件已就位;请遵循图示紧固顺序
  200. 安装将高压电池仓盖板固定到高压控制器的紧固件。
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,E10,5 Nm + 30 度;安装新螺栓;新款车型可能配备 3 个螺栓
  201. 脱下高压绝缘手套
  202. 拆卸逻辑盖,然后连接高压控制器逻辑连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;对齐连接器,然后将把手拉至锁定位置以使连接器完全就位
  203. 将第二排 40 百分比座椅总成安装到车内
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助
  204. 将 40 百分比座椅框架连接器与车身线束相连
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  205. 折叠 40 百分比座椅至垂直位置
    Informational PurposesAn informational icon, calling your attention
    拆卸座垫保护装置
  206. 将 40 百分比座椅框架固定到车上
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,11 毫米,37 Nm;座椅底部螺栓位于主地毯后部;按顺序紧固螺栓;前部外侧 -> 后部内侧 -> 后部外侧 -> 前部内侧
  207. 安装右后门槛饰板
    Informational PurposesAn informational icon, calling your attention
    5 个卡子;后边缘卡在后备箱侧饰板上的凹槽中;将右后门槛饰板的后边缘安装到后备箱侧饰板,并从后往前固定卡子
  208. 重新安装右后车门密封条
    Informational PurposesAn informational icon, calling your attention
    将门柱和门槛饰板锁片置于密封条下方
  209. 安装第二排 60 百分比座椅总成
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助
  210. 连接左侧座椅框架处的逻辑连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  211. 折叠 60 百分比座椅至垂直位置
    Informational PurposesAn informational icon, calling your attention
    视需要拆下座椅靠背保护件
  212. 安装将 60 百分比座椅框架固定到车身的紧固件
    Informational PurposesAn informational icon, calling your attention
    5 个螺栓,11 毫米,37 Nm;座椅底部螺栓位于主地毯后部;按顺序紧固螺栓;前部外侧 -> 后部内侧 2 个 -> 后部外侧 -> 前部内侧
  213. 安装左后门槛饰板
    Informational PurposesAn informational icon, calling your attention
    5 个卡子;后边缘卡在后备箱侧饰板上的凹槽中;将左后门槛饰板的后边缘安装到后备箱侧饰板,并从后往前固定卡子
  214. 重新安装左后车门密封条
    Informational PurposesAn informational icon, calling your attention
    将门柱和门槛饰板锁片置于密封条下方
  215. 安装将驾驶室后部主地毯固定到车辆的卡子
    Informational PurposesAn informational icon, calling your attention
    3 个推拉式卡子
  216. 安装第二排座椅座垫
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向后滑动后座垫,然后将泡沫与座椅滑轨对齐;进行推拉测试以确保座垫已完全就位
  217. 连接紧急响应回路和 12V 负极端子
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm,1 个连接器;接合锁片,首先连接紧急响应回路,然后再连接 12V 负极端子,以免损坏车载电脑
  218. 安装后挡板
    Informational PurposesAn informational icon, calling your attention
    14 个卡子;固定前备箱后围,防止其在接合前部卡子时弯曲
  219. 关闭前备箱盖
  220. 将左前座椅移回原位
  221. 将右前座椅移回原位
  222. 升起所有车窗
  223. 关闭所有四个车门
    Informational PurposesAn informational icon, calling your attention
    如果已接通 12V 电源,请在关闭前解锁后车门
  224. 将车辆驶离举升机
    Informational PurposesAn informational icon, calling your attention
    完全降下举升架臂,如果需要,将其从车辆下部移走;将悬架退出“Jack 模式”(如有配备)
