传动装置 - 下部模式(拆卸和更换)

校正代码 18102502 0.54 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - HEPA 空调滤清器(拆卸和安装)。
  2. 拆卸中控台。请参阅中控台(拆卸和安装)。
  3. 将地毯卡子从右侧横梁上松开。
  4. 拆卸将右侧横梁固定到 HVAC 总成的螺栓。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
    • 10 毫米 12 角深套筒

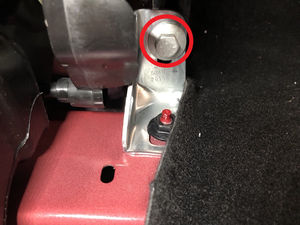

  5. 拆下将 RH 横梁支架固定到横梁的螺栓。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件

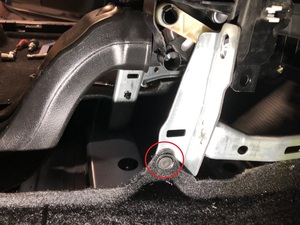

  6. 拆卸将右侧横梁支架固定到车身的螺母。
    注
    将右侧地毯稍稍朝车辆右侧拉动。拆卸时,注意横梁支架的方向。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件

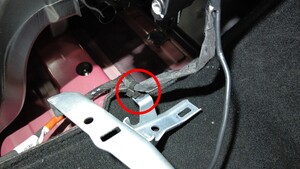

  7. 将线束夹从右侧横梁支架上拆下。

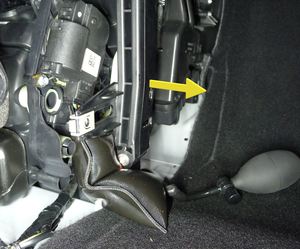

  8. 将可充气袋向上插入到下部模式传动装置的底部,然后为气袋充气,使其在右侧横梁支架与下部 HVAC 总成之间鼓起。

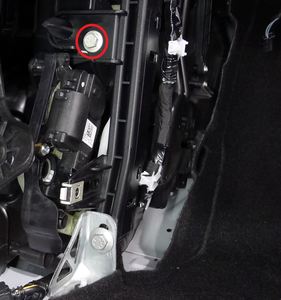

  9. 拆卸将下部模式传动装置固定到 HVAC 总成的螺栓(2 个)。
    注
    可在线束后插入一个迷你型棘轮摇钻,以便接触前端紧固件。
  10. 断开下部模式传动装置电气连接器,然后将传动装置从 HVAC 总成上拆下。

安装

  1. 连接下部模式传动装置电气连接器。
  2. 将下部模式传动装置放置在 HVAC 总成上,对齐导件,然后将下部模式传动装置向左侧推动以进行安装。
  3. 安装将下部模式传动装置固定到 HVAC 总成的螺栓(2 个)。
    1.2 Nm (.9 lbs-ft)
    注
    可在线束后插入一个迷你型棘轮摇钻,以便接触前端紧固件。
  4. 为右侧横梁支架与下部 HVAC 总成之间的可充气袋放气,并将其拆下。
  5. 将线束夹安装到右侧横梁支架上。
  6. 将 RH 横梁支架放置到车身上。
  7. 预装将 RH 横梁支架固定到车身的螺母。
  8. 预装将右侧横梁支架固定到横梁的螺栓。
  9. 预装将横梁固定到 HVAC 总成的螺栓。
  10. 拧紧将 RH 横梁支架固定到车身的螺母。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件
  11. 拧紧将 RH 横梁支架固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米套筒
    • 3 英寸加长件
  12. 拧紧将 RH 横梁固定到暖通空调总成的螺栓。
    5.5 Nm (4.1 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米 12 角深套筒
  13. 将地毯夹安装到右侧横梁上。
  14. 安装中控台。请参阅中控台(拆卸和安装)。
  15. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - HEPA 空调滤清器(拆卸和安装)。
