模块 - 车身控制器 - 安全（第二代）（拆卸和更换）

校正代码 17454012 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 17 日：为运行特定版本固件的车辆，添加了ODIN 例行程序PROC_VCSEC_X_SET-ROOT-KEY-TO-ALL-REGIONSvia Toolbox: (link)这一步骤。
  • 2023 年 11 月 20 日：更新了安全控制器配置步骤。
  • 2023 年 10 月 24 日：更新了更换后 Toolbox 例行程序。
  • 2023 年 7 月 21 日：添加了 Toolbox 安全相关操作的注意事项。
Informational PurposesAn informational icon, calling your attention
注
本程序中的一些 Toolbox 操作与车辆安全有关，只能由 Tesla 员工或获准执行 Toolbox 安全相关操作的第三方执行。要了解更多信息，请参阅用户账户下拉菜单中的“服务订阅常见问题解答”。

扭矩规格

表 1. 扭矩规格： 模块 - 车身控制器 - 安全（第二代）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注

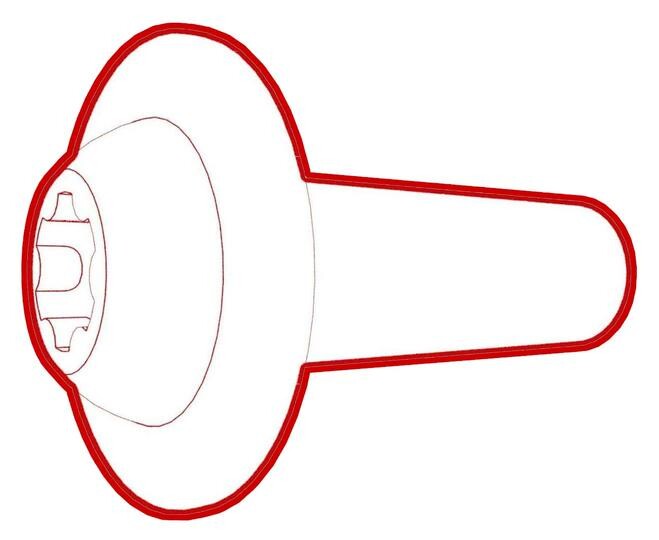

将车身安全控制器模块固定到杯托饰板的螺钉（2 个）
1.6 Nm (1.2 lbs-ft)
  • Wiha 1/4 英寸钻头托架适配器
  • 梅花 T20 套筒
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
重复使用

拆卸

  1. 打开前车门，降下前车窗。
  2. 将前排座椅移至最低且最后侧位置。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下中控台亮条 (2.0)。请参阅亮条 - 中控台 (2.0)（拆卸和更换）。

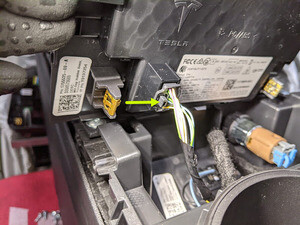

  6. 松开将杯托饰板固定到中控台总成的夹子 (x6)，然后断开安全控制器电气连接器。

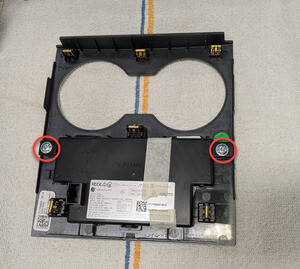

  7. 拆下将安全控制器固定到杯托饰板的螺钉（2 个），然后将安全控制器从饰板上拆下。
    提示： 推荐使用以下工具：
    • Wiha 1/4 英寸钻头托架适配器
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）

安装

  1. 将安全控制器放置到中控台杯托饰板上，然后安装将安全控制器固定到杯托饰板的螺钉（2 个）。
    1.6 Nm (1.2 lbs-ft)
    提示： 推荐使用以下工具：
    • Wiha 1/4 英寸钻头托架适配器
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
  2. 连接安全控制器电气连接器，然后安装将杯托饰板固定到中控台总成的夹子 (x6)。
  3. 安装中控台亮条 (2.0)。请参阅亮条 - 中控台 (2.0)（拆卸和更换）。
  4. 连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  5. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  6. 将前排座椅移回原位。
  7. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
  8. 在 Toolbox 3 中，点击Actions/Autodiag选项卡，在搜索字段中输入 "Service_Redeploy"，点击UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    ，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    固件重新部署完成后，请确认中央显示器上是否显示发行说明。如果重新部署失败，UI 界面上可能显示错误消息。
  9. 在 Toolbox 3 中，点击Actions/Autodiag选项卡，然后输入 “VCSEC”。
  10. 对于运行固件版本为 2023.44 到 2024.8（不含）的车辆，选择PROC_VCSEC_X_SET-ROOT-KEY-TO-ALL-REGIONSvia Toolbox: (link)，点击Run，然后等待例行程序完成。
  11. 选择PROC_VCSEC_X_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode: Low Voltage ➜ Keys ➜ VCSEC Post Replacementvia Service Mode Plus: LowVoltage ➜ VCSEC Post Replacement ➜ VCSEC Post Replacement Procedure，点击Run，然后等待例行程序完成。
  12. 将近场通信 (NFC) 卡放置在中控台上的 NFC 读卡器上。
  13. 输入要与车辆配对的钥匙数量，点击Run Network，然后等待例行程序完成。
  14. 检查已配置近场通信 (NFC) 钥匙是否工作。
  15. 断开笔记本电脑与车辆的连接。
  16. 通知客户，新的车身安全控制器将无法识别任何以前配对的手机钥匙。如果客户曾使用过手机钥匙功能，则必须删除原手机钥匙，然后与车辆重新配对。有关说明，请参阅“车主手册”和 DIY 网页。
